"-А не шибанет?"
Казалось бы, мы уже давно изучили всё, что производилось в Советском Союзе. Особенно это касается различных видов батареек, многие из которых нам доводилось использовать лично. Однако время от времени открываются такие удивительные факты о выпускавшихся в СССР изделиях, что невольно начинаешь задумываться: сколько же ещё всего неизвестного производила советская промышленность, о чём мы даже не подозреваем.
Вот и читатель Роман решил поделиться своей радостью от приобретения весьма интересного устройства.

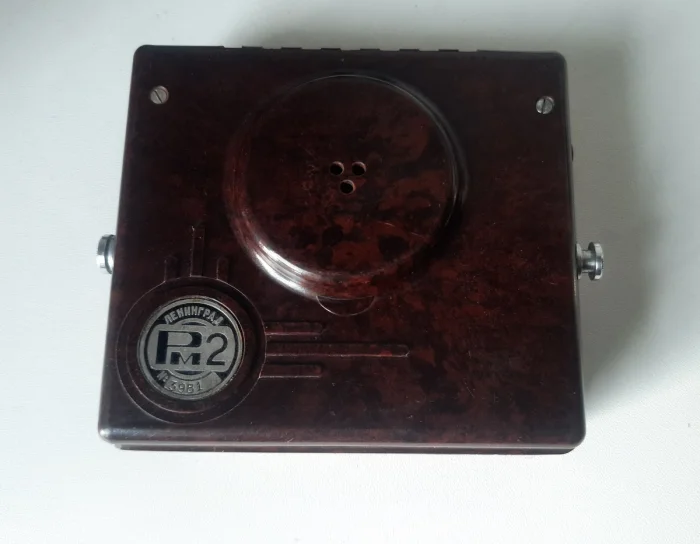

Это устройство для обнаружения радиоактивного излучения, выпущенное еще в 1957 году. Первое, что меня поразило, — его размеры: прибор легко помещается на ладони и его можно носить в кармане. Для 1958 года компактный электронный аппарат был настоящей редкостью. Ведь производство транзисторов только начинало развиваться, а ассортимент был крайне ограничен. Радиолампы и компактность — понятия, которые сложно совместить.

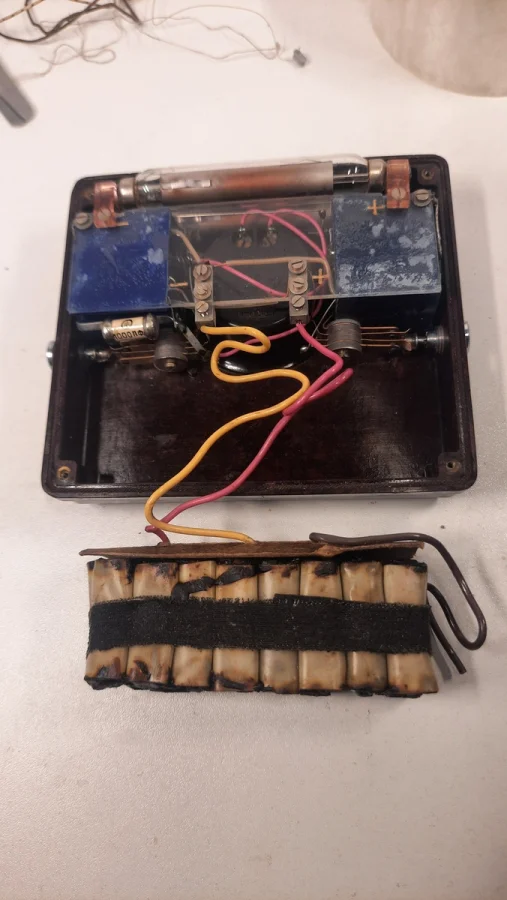

Я выразил желание изучить устройство прибора, и Роман прислал фотографии с открытой крышкой.

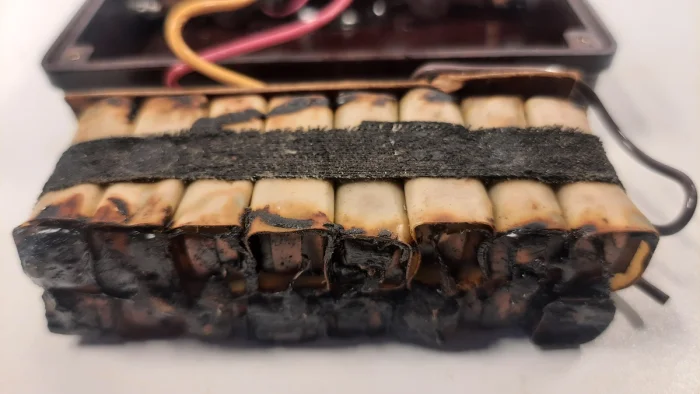

Батарейка сильно пострадала от времени, но даже в таком состоянии она выдавала около 30 вольт. Этой батарейке уже 68 лет!
Мое любопытство разыгралось не на шутку: я нашел технические характеристики прибора и был поражен.

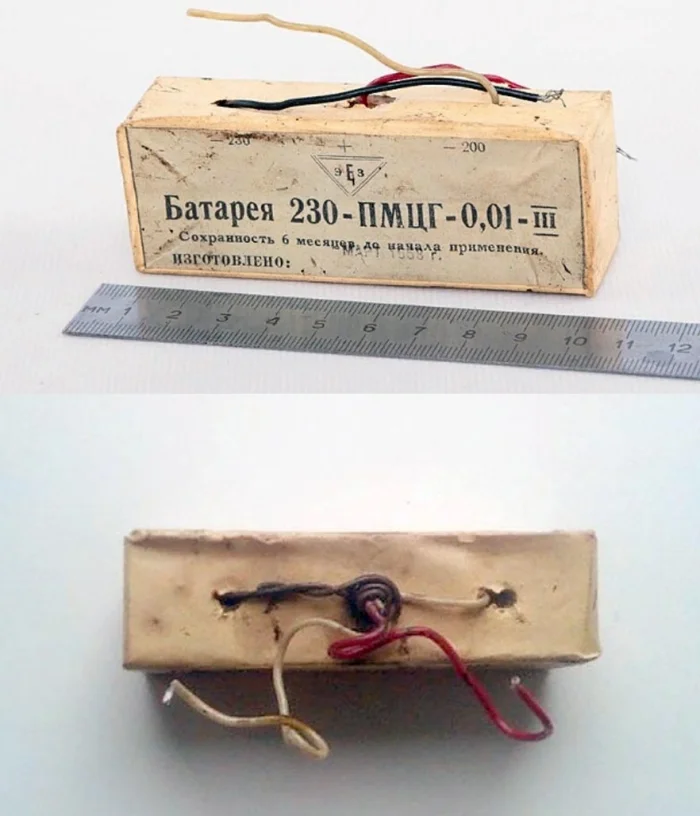

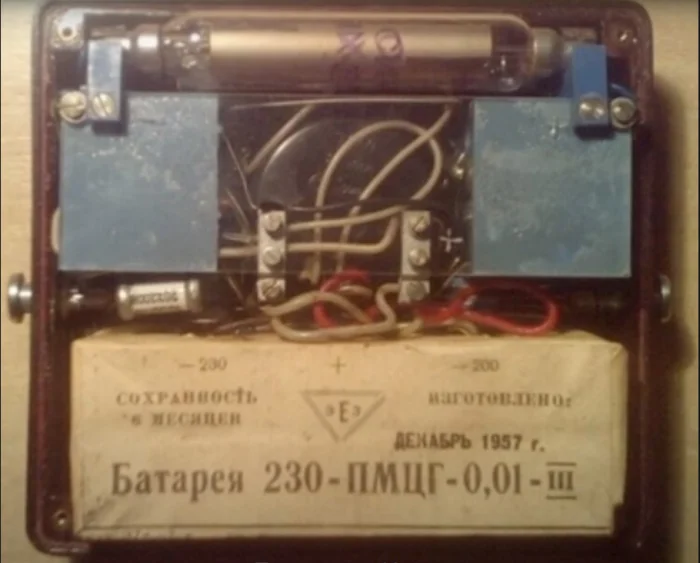

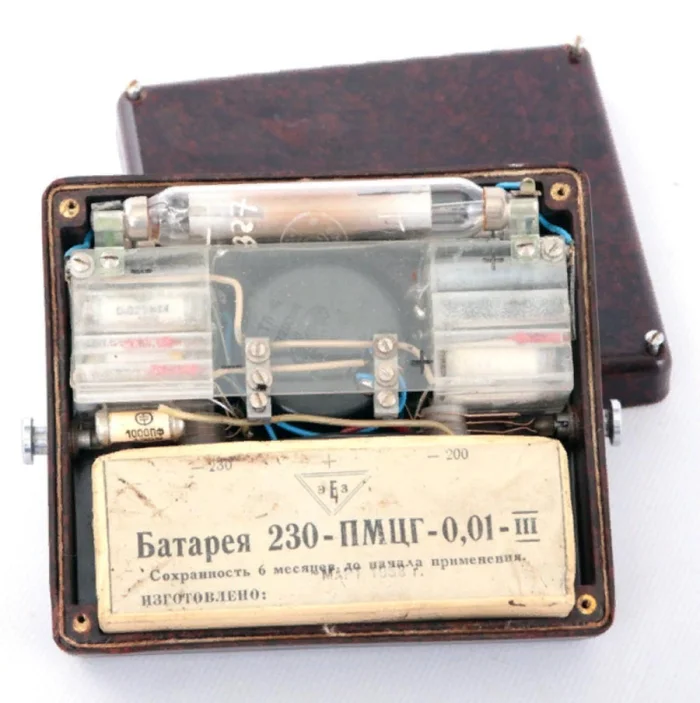

Размеры устройства — 10 см на 12,5 см, что чуть больше портсигара. Толщина составляет 4 см. Батарейка занимает меньше половины корпуса и выдает целых 230 вольт!
Прибор серийно производился на Ленинградском заводе «Геологоразведка». Вот его краткое описание:
Радиометр модели РМ-2 предназначен для обнаружения радиоактивных веществ по гамма- и бета-излучению в полевых и лабораторных условиях.
Датчики — счетчики типа СТС-1 — 2 шт.
Условия работы прибора:
— температура окружающей среды — от 5 до 40°С;
— относительная влажность воздуха — до 80%.
КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон измерений, мкр/ч — от 0 до 1000.
Основная погрешность измерений прибора, % — ±20.
Примечание. Индикация осуществляется звуковым сигналом (щелчки в телефоне) или визуально (вспышки индикаторной лампочки).
Питание — от батареи типа 200-ПМГЦ-0,01 (ГБМ-200-0,01) — 1 шт.
Время непрерывной работы без замены батареи — 500 часов.
Габариты: 125 × 101 × 39 мм.
Вес: 0,35 кг.

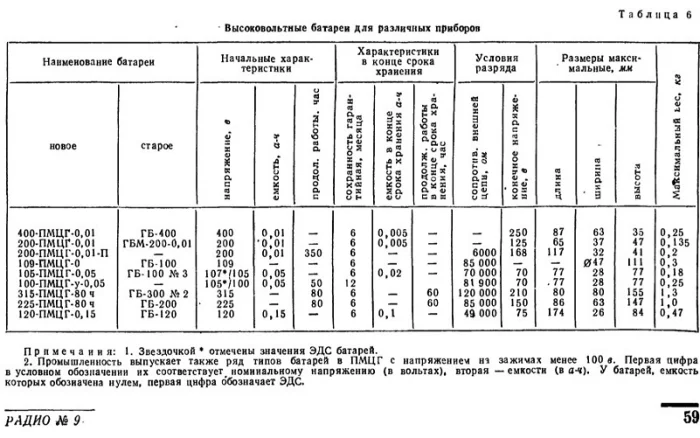

За годы своей радиолюбительской практики я ни разу не сталкивался с такой батарейкой. К счастью, в журнале «Радио» был раздел «Справочный листок», где я нашел информацию об этой серии батареек.
Как вам первая батарейка в списке? 400 вольт в корпусе размером с пачку сигарет!

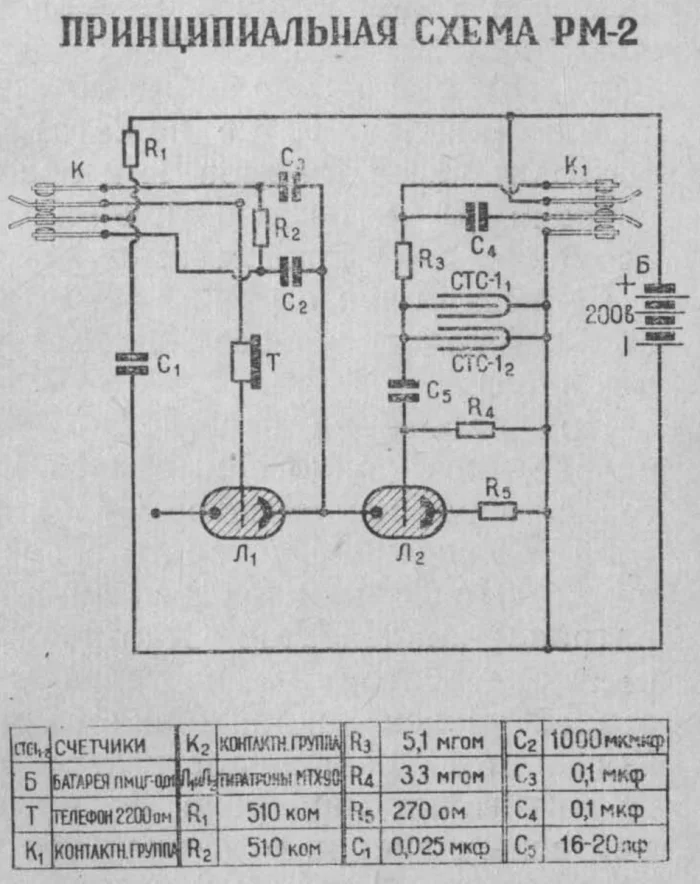

Вот схема прибора РМ-2.
В схеме прибора есть одна хитрость: для ее работы требуется напряжение около 370 вольт. Это достигается следующим образом: параллельно батарейке подключен конденсатор, который постоянно заряжен до 200 вольт. При измерении радиации конденсатор переключается последовательно с батарейкой, и на схему подается 400 вольт.
Возникает вопрос: безопасна ли такая батарейка в использовании? Сразу скажу: если взяться за выводы руками, ударит сильно. Искры из глаз будут впечатляющими. Повторять точно не захочется, но убить человека она не сможет — ток слишком мал.
