Винтовка HK G11 — это экспериментальный образец автоматического оружия, который создавался в период с 1968 по 1991 год. В итоге его так и не запустили в массовое производство.
В этой модели применялась особенная система подачи патронов, которая отличалась от стандартных решений.
В середине 1960-х, в 1966–1967 годах, страны НАТО задумались о разработке безгильзовых патронов для стрелкового оружия. Идея была в том, чтобы убрать из конструкции винтовки механизм извлечения и выброса гильзы — именно на него приходится большинство отказов и задержек при стрельбе. К тому же, закрытая ствольная коробка была бы лучше защищена от пыли и грязи. Безгильзовый патрон обещал снижение стоимости, увеличение носимого боекомплекта и уменьшение габаритов оружия.
По итогам исследований немецкие военные решили, что Бундесверу нужна лёгкая малокалиберная винтовка с высокой точностью. Чтобы гарантированно поражать цели, требовалось попадать несколькими пулями, поэтому решили разрабатывать винтовку под безгильзовый патрон калибра 4,3 мм (позже перешли на 4,7 мм) с возможностью стрельбы одиночными, длинными очередями и с отсечкой по три выстрела. За создание винтовки взялась компания Heckler & Koch, а патроны разрабатывала Dynamit Nobel. В конкурсе также участвовали IWK/Mauser и другие немецкие фирмы.

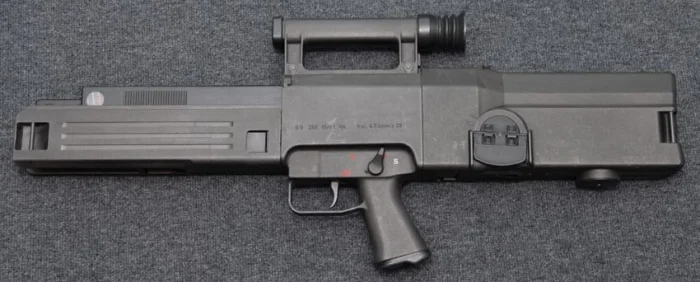

Винтовка HK G11 под безгильзовый патрон, предсерийный вариант (1989 год). Отличается возможностью крепления двух запасных магазинов по бокам от основного, над стволом.
В 1988 году первые образцы HK G11 отправили на тестирование в Бундесвер. После испытаний в конструкцию внесли изменения: прицел сделали съёмным, чтобы можно было ставить другие типы прицелов; ёмкость магазинов уменьшили с 50 до 45 патронов, но зато появилась возможность крепить два запасных магазина по бокам ствола; под стволом добавили крепление для штыка или сошки. Обновлённую версию, названную G11К2, передали военным в конце 1989 года. По результатам тестов в 1990 году решили принять G11 на вооружение, но поставки ограничились партией в несколько десятков штук, после чего программу закрыли. Основные причины: нехватка денег из-за объединения Германии, множество нерешённых технических проблем и требования НАТО по унификации боеприпасов, что в итоге привело к принятию винтовки G36 под патрон 5.56×45 мм НАТО.

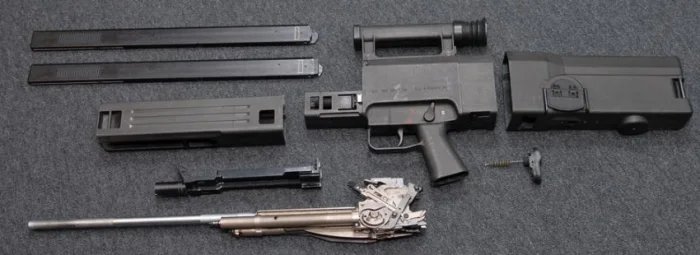

Винтовка HK G11 под безгильзовый патрон, предсерийный вариант (1989 год). Неполная разборка.
Разработка оружия велась под оригинальный патрон, где пуля запрессовывалась в переднюю часть призматической пороховой шашки, покрытой сгораемым лаком. На первых образцах были случаи самовозгорания патронов. К середине 1980-х создали телескопический патрон, где эту проблему решили — он не воспламенялся сам при интенсивной стрельбе, в отличие от ранних прототипов. Калибр патрона DM 11 — 4,73 мм, длина — 32 мм, сторона призмы — 8 мм, масса пули — 3,25 г. Пуля полностью утоплена в метательном заряде на основе октагона, покрытом лаком. В головной части заряда — пластмассовый наконечник, который обеспечивает полное сгорание пороха и эффективное метание пули. Капсюль расположен позади пули, а её донце служит наковальней. Пуля массой 3,25 г разгонялась в стволе до скорости 930–960 м/с. Благодаря шагу нарезов 155 мм пуля была очень устойчива на траектории: на дистанции 300 м её превышение составляло всего 0,17 м.

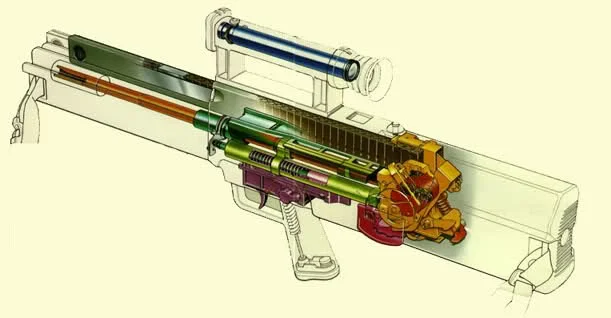

Конструкция HK G11.
Винтовка HK G11 выполнена по схеме «буллпап» и максимально использует преимущества безгильзового патрона. Все основные механизмы размещены внутри лаконичного пластикового корпуса обтекаемой формы, а органы управления почти не выступают над его поверхностью. В ходе испытаний конструкция, компоновка и внешний вид винтовки менялись незначительно: первый прототип был с металлическим корпусом с рёбрами жёсткости и пластиковыми цевьём, прикладом и накладкой, позже появился цельный пластиковый корпус. Спусковая скоба увеличенного размера.
Автоматика работает на принципе отвода пороховых газов через отверстие в дульной части ствола. Под давлением газов назад смещается подвижная система, включающая ствол с механизмами запирания, ударным и подачи патронов из магазина. Благодаря «вывешенному» положению подвижных частей внутри корпуса и принципу «линейной отдачи» смещение оружия при выстреле минимально. Возвратная пружина расположена под стволом.
Питание — из однорядного магазина на 50 патронов, размещённого горизонтально над стволом. Применена оригинальная система подачи и запирания с вращающимся патронником: патроны в магазине расположены вертикально, носком пули вниз. Патронник выполнен в виде сквозного диаметрального канала в стальном цилиндре, который вращается в вертикальной плоскости. Позади цилиндра — неподвижный относительно ствола затвор с ударником. В исходном положении патронник соосен каналу ствола. При откате после выстрела цилиндр поворачивается на 90°, и канал занимает вертикальное положение. Следующий патрон подаётся в патронник из магазина специальным рычагом, а через нижний вертикальный канал удаляются пороховые газы или осечный патрон. Затем цилиндр возвращается в рабочее положение, патронник совмещается с осью ствола, ударник накалывает капсюль — происходит выстрел. Для ручного перезаряжания предусмотрена складная поворотная рукоятка слева позади пистолетной рукоятки. Кнопка защёлки магазина — сверху приклада. Ударно-спусковой механизм позволяет вести одиночный и непрерывный огонь, а также фиксированные очереди по три выстрела. Двухсторонний флажковый переводчик-предохранитель находится над пистолетной рукояткой и имеет четыре положения: «S» — предохранитель, «1» — одиночный огонь, «3» — очередь по три выстрела, «50» — непрерывный огонь.

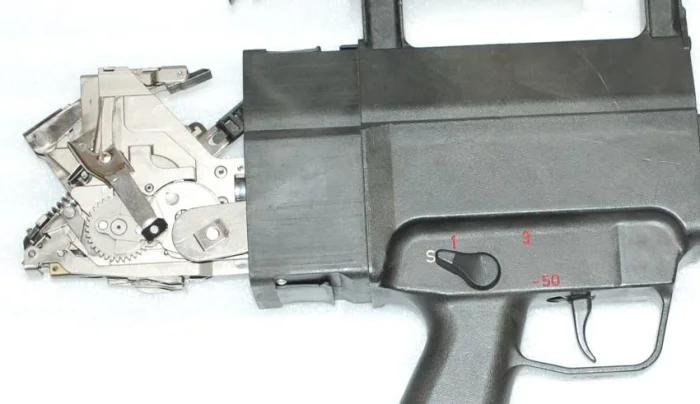

Конструкция HK G11. Вид на частично открытые механизмы оружия. Из-за сложности устройства эта винтовка получила неформальное прозвище «скорострельные часы с кукушкой».
Ствол, ударно-спусковой механизм (кроме предохранителя/переводчика и спускового крючка), поворотный казённик с механикой и магазин смонтированы на едином основании, которое может перемещаться назад и вперёд внутри корпуса винтовки. При стрельбе одиночными или длинными очередями вся эта система совершает полный цикл отката-наката после каждого выстрела, что существенно снижает ощущаемую отдачу (принцип, похожий на артиллерийские системы). При ведении огня фиксированными очередями по три выстрела подача патрона и выстрел происходят практически мгновенно друг за другом — темп стрельбы достигает 2000 выстрелов в минуту. При этом вся подвижная система достигает крайнего заднего положения только после третьего выстрела, а отдача начинает воздействовать на оружие и стрелка уже после завершения очереди. Это обеспечивает чрезвычайно высокую кучность стрельбы (аналогичное техническое решение применено в российском автомате АН-94 «Абакан»). Ранние прототипы G11 оснащались несъёмным оптическим прицелом с кратностью 1Х. Магазины изначально имели ёмкость 50 патронов и снаряжались из специальных обойм. В более поздних вариантах магазины стали однорядными, изготавливались из пластика и вмещали 45 патронов. В комплект входили три магазина, которые наполнялись из пластиковых обойм на 15 патронов каждая. Длина магазина составляла около 50 см. Изначально патроны для G11 представляли собой блок спрессованного пороха с напылённым капсюльным составом и вклеенной пулей, покрытый сгорающим лаком для защиты от повреждений и влаги. Финальный вариант патрона, получивший обозначение DM11 4,7×33 мм, имел телескопическую конструкцию: пуля была полностью утоплена в блоке порохового заряда. Разработка DM11 завершилась к середине 1980-х годов; при этом удалось в значительной степени решить проблему самовоспламенения патронов в патроннике при интенсивной стрельбе, характерную для ранних образцов. Патрон DM11 разгонял пулю массой 3,25 г до скорости 930–960 м/с у дульного среза.
Основным для G11 является оптический прицел с однократным увеличением, смонтированный в рукоятке для переноски над центром тяжести оружия. Прицельная марка выполнена в виде кольца: считается, что такой прицел без увеличения сохраняет стрелку широкий обзор поля боя, а кольцевая метка обеспечивает быстрое и интуитивное прицеливание. Также мог устанавливаться прицел со сменной кратностью — 1х и 3,5х. Наглазник прицела и высокий приклад способствуют правильной фиксации головы стрелка при тщательном прицеливании. Магазины снаряжаются непосредственно из обоймы-упаковки на 25 (или 15) патронов. Вес G11 с боекомплектом из 550 патронов составляет 7,35 кг, что эквивалентно массе винтовки G3 со 100 патронами или М16А2 с 240 патронами.
Для разборки винтовки сначала снимается магазин, затем отделяется передняя часть корпуса (цевьё) и затылок приклада, после чего из ствольной коробки полностью извлекается подвижная система.

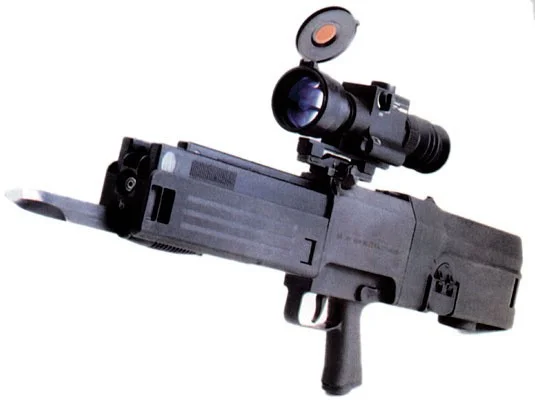

По итогам испытаний, проведённых в 1989 году, в конструкцию G11 внесли ряд изменений. Прицел стал съёмным, что позволило использовать различные типы оптических и коллиматорных прицелов. Ёмкость магазинов уменьшили с 50 до 45 патронов, однако появилась возможность крепления двух запасных магазинов по обе стороны ствола. На корпусе магазина разместили визуальный указатель наличия патронов. Кроме того, под стволом добавили крепления для штыка и сошки.
Обновлённый вариант винтовки, получивший обозначение G11K2, был представлен немецким военным для финальных испытаний в конце 1989 года.
В этот же период G11 стала одним из четырёх главных претендентов в американской программе ACR (Advanced Combat Rifle), целью которой было тестирование инновационных оружейных концепций — безгильзовых боеприпасов, стреловидных подкалиберных пуль и других решений — для анализа и выработки требований к потенциальному преемнику винтовки М16А2. В ходе испытаний HK G11 зарекомендовала себя как надёжное и удобное в обращении оружие, отличающееся высокой точностью стрельбы во всех режимах огня.
В 1990 году, по итогам испытаний, компания Heckler & Koch объявила о готовности к серийному производству G11 с 1992 года. Основные тактико-технические характеристики: Калибр 4,73×33 мм, длина 750 мм, длина ствола 540 мм, вес (без патронов) 3,6 кг, магазин на 45 патронов, начальная скорость пули 930–960 м/с, эффективная дальность 400 м, скорострельность 600–2000 выстр/мин. Хотя было принято решение о постановке G11 на вооружение Бундесвера, поставки ограничились небольшой партией — всего 1000 экземпляров. На вооружении армии ФРГ состояли две модификации этого оружия: винтовка Heckler & Koch G11K2 — модернизированный вариант с укороченным корпусом, креплением для штыка и магазином на 45 патронов. Прицел был выполнен в виде съёмной рукоятки, что позволяло устанавливать стандартные прицельные приспособления, принятые в НАТО. Также был разработан ручной пулемёт Heckler & Koch LMG11 на базе винтовки G11.
Heckler & Koch G11 — один из самых смелых и инновационных проектов в истории стрелкового оружия. Благодаря безгильзовому патрону, уникальной конструкции и передовым техническим решениям, эта винтовка опередила своё время и оказала заметное влияние на развитие оружейных технологий. Несмотря на то, что G11 не получила широкого распространения и осталась экспериментальной, её разработки и опыт были использованы в последующих проектах, а сама винтовка стала символом инженерного поиска и стремления к совершенству в военном деле.
