Если вы хоть раз летали на самолете, то наверняка замечали крошечное отверстие в иллюминаторе. Оно не брак и не случайность. Без этой маленькой дырки полет может стать по-настоящему опасным.

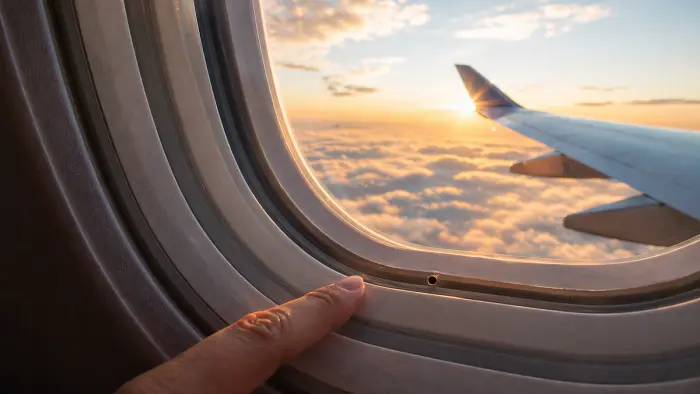

Каждый, кто сидел у иллюминатора, рано или поздно натыкается на неё взглядом. Крошечная дырочка в нижней части стекла — диаметром примерно с шариковую ручку. Первая мысль: «Это брак? Трещина? Сейчас разгерметизирует?» Нет. Это одно из самых изящных инженерных решений в авиации. И именно оно не даёт стеклу лопнуть прямо у вас над ухом.
Называется эта штука bleed hole, или «сапун». Диаметр от 0,5 до 2 мм. Воздуха через неё проходит около литра в минуту. Свистеть не будет. А вот без неё всё пошло бы совсем не так.
Три слоя акрила и одна маленькая тайна
Иллюминатор самолёта — это не одно стекло. Это три слоя полиметилметакрилата, того самого акрила, из которого делают аквариумы и защитные щитки. У каждого слоя своя задача.
Внешний слой самый толстый, до 30 мм. Он принимает на себя основную нагрузку от разницы давлений между салоном и забортным пространством. Средний — дублёр, 10–15 мм: если внешний треснет, средний перехватит удар. Внутренний — тонкий, 3–5 мм, чисто защитный: к нему прислоняются пассажиры, на нём остаются отпечатки лбов. Он не несёт механической нагрузки, только бережёт от царапин.
Между слоями — воздушные зазоры. И вот в них-то и зарыта собака.
Физика на высоте десяти километров
На крейсерской высоте 10–12 км давление снаружи падает до 0,2 атмосферы. В салоне его держат на уровне 0,8 атм — иначе пассажиры теряли бы сознание. Разница почти в четыре раза.
Теперь представьте, что в зазоре между слоями заперт воздух. При взлёте он сжимается — давление снаружи падает быстрее, чем выравнивается внутри. При снижении — расширяется. Цикл за циклом, рейс за рейсом.
Самолёт делает 20–30 таких циклов в неделю. За десять лет эксплуатации их набирается тысячи. Без сапуна весь перепад давления бил бы в тонкий внутренний слой, который для этого не предназначен. С сапуном давление в зазоре выравнивается с салоном, и вся нагрузка уходит туда, куда надо: на внешний, толстый, прочный слой.
Это как взять рюкзак, набитый кирпичами, и надеть его не на школьника, а на грузчика. Рюкзак вроде одинаковый, но нагрузка для них будет совсем разной.
Вторая задача сапуна — температурная. Снаружи иллюминатора −50…−60 °C. Внутри салона привычные +20 °C. При такой разнице влага из салонного воздуха конденсируется прямо в зазоре между слоями. Без отверстия она бы скапливалась, замерзала, давила на стекло изнутри и постепенно иллюминатор бы мутнел. С сапуном влага стекает вниз и уходит. Никакого тумана и льда между слоями.
Катастрофа, изменившая форму окон. И почему иллюминаторы сейчас закруглённые

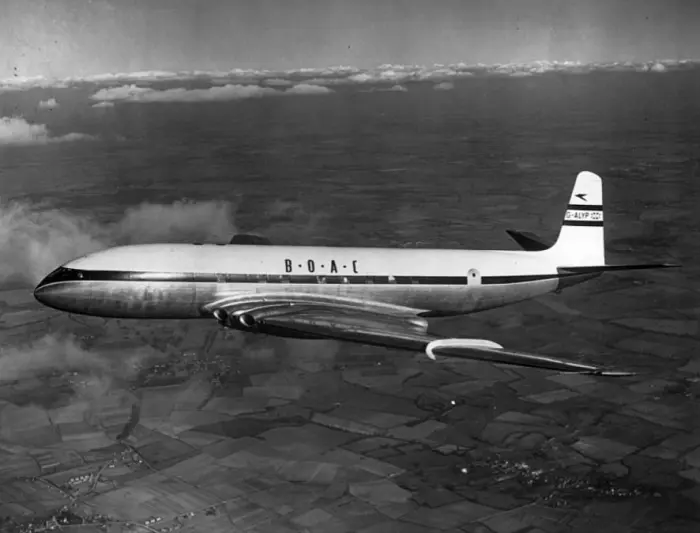

10 января 1954 года из римского аэропорта Чампино взлетел рейс BOAC Flight 781 — de Havilland Comet. На борту 29 пассажиров и 6 членов экипажа. Через двадцать минут после взлёта, на высоте 8250 метров, самолёт перестал выходить на связь. Обломки нашли в Средиземном море южнее острова Эльба. Все 35 человек погибли мгновенно от взрывной декомпрессии.
Это была не случайность. Четыре месяца спустя, 26 мая 1954-го, ещё один Comet — «Yoke York» авиакомпании South African Airways — разрушился в воздухе над джунглями близ Калькутты. Погибли все 43 человека на борту, включая 14 детей.
Британское правительство запустило масштабную операцию по расследованию. Водолазы подняли обломки «Yoke Peter» со дна Средиземного моря. В испытательном центре в Фарнборо инженеры под руководством доктора Арнольда Холла воспроизвели условия полёта на земле: фюзеляж Comet 1 погрузили в бак с водой и стали циклически менять давление — взлёт, крейсер, посадка, взлёт. После 3000 циклов в нижнем углу правого иллюминатора появилась трещина длиной 5–6 мм. Она пошла через весь корпус — от носа к хвосту.
Причина оказалась в форме окон. Comet, как и все самолёты того времени, летал с квадратными иллюминаторами. В углах прямоугольного проёма нагрузка концентрируется — физика распределения напряжений безжалостна. До 70% от общей нагрузки на фюзеляж приходилось именно на четыре угла каждого окна. Каждый взлёт и посадка оставляли в металле невидимые микротрещины. Тысячи циклов их накапливали — и в один день трещина становилась критической.
Почему отверстие всегда снизу иллюминатора
Конденсат течёт вниз. Если сапун внизу — влага стекает прямо к нему и уходит. Если бы он был вверху — вода скапливалась бы в нижней части зазора, замерзала, и постепенно превращала бы средний слой в подобие морозильной камеры. Плюс конвекция: тёплый воздух из салона входит снизу, вытесняя холодный вверх — получается естественная вентиляция без вентиляторов и механики. Простота, достойная уважения.
Ещё один плюс нижнего расположения — защита от грязи. При взлёте и посадке поднимается пыль, мелкая крошка, иногда лёд. Верхнее отверстие собирало бы весь этот мусор внутрь. Нижнее — нет. Сверлят его лазером уже после сборки панели, ориентируясь строго по вертикали.
Следующий раз, когда будете лететь у иллюминатора, найдите её взглядом. Она там, внизу. Маленькая, круглая, безупречно просверленная лазером. Не дефект. Инженерная мысль в её самой лаконичной форме.
