ВАЗ 2101 Копейка
История, краш-тест и множество фотографий

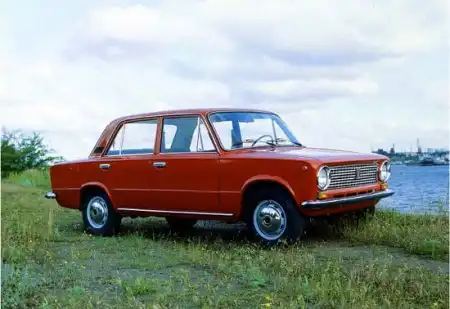

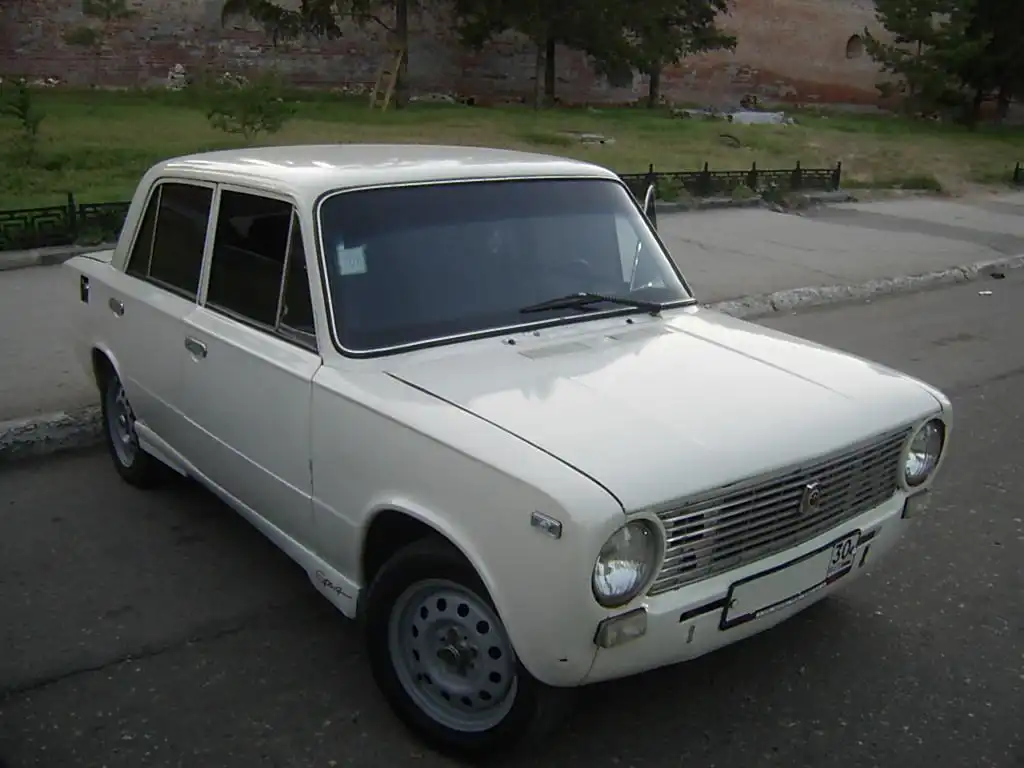

ВАЗ 2101 "Копейка"
Прототипом для создания нового советского автомобиля был итальянский ФИАТ-124, завоевавший в 1965 году титул "Автомобиль года". Однако, новый ВАЗ-2101 принципиально отличается от своего итальянского "брата". В первую очередь совершенно другим двигателем с верхним распредвалом и увеличенным межцентровым расстоянием, что в будущем позволило неоднократно увеличивать литраж мотора. При сохранении рабочего объема 1198 см куб. диаметр цилиндра стал больше на 3 мм (с 73 до 76 мм), а ход поршня уменьшился с 71,5 до 66 мм, то есть двигатель стал более короткоходным, а значит – более приемистым. В общей сложности в конструкцию итальянской малолитражки "ФИАТ-124" было внесено свыше 800 изменений.
В сцеплении увеличили наружный диаметр накладок – со 182 до 200 мм. В коробке передач доработали конструкцию синхронизаторов. По причине преимущественно плохого дорожного покрытия клиренс увеличили со 164 до 175 мм, правда, только в передней части, так как сзади это не позволял картер неразрезного моста. Передняя подвеска была полностью переработана: изменена ее кинематика, усилены многие детали, в том числе пружины и шаровые опоры. Ведущий мост – новый. Архаичная трехрычажная задняя подвеска уступила место прогрессивной пятиштанговой конструкции.
Еще на ранних стадиях испытаний выяснилось, что отечественное бездорожье неприемлемо для задних дисковых тормозов Fiat – уже при 2-3 тысячах км пробега колодки стирались до металла, поэтому тормоза заменили барабанными.
Кузов также основательно доработан и усилен. Вместо двух проушин под домкрат (по одной с каждого борта) появились четыре, что обеспечивало гораздо более надежное «вывешивание» автомобиля, к тому же, прежние одинарные проушины находились под серединой порога, и на русских колдобинах от них бы вскоре ничего не осталось.
В переднем бампере появилось отверстие для "кривого стартера" – в наших условиях вещь просто необходимая. Кроме того, передний и задний бамперы обрели "клыки", а рядом с ними появились буксирные проушины, которых на Fiat не было. Передние сиденья, в отличие от кресел итальянских Fiat, стали раскладывающимися. Кнопочные ручки дверей заменили "безопасными". Кроме того, появилось наружное зеркало заднего вида.
Автомобиль стал тяжелее. Его снаряженная масса увеличилась с 855 до 945 кг. С другой стороны, конструкция стала намного прочнее и надежнее. Говоря о доработке Fiat 124 для российских условий производства и эксплуатации, стоит учесть, что она проводилась преимущественно силами итальянцев. Конечно, "вазовские" специалисты принимали участие в работах, и опыт, накопленный в процессе испытаний, позже применялся ими при создании последующих моделей. Впрочем, итальянцы продолжали снабжать "вазовцев" техпредложениями по изменению конструкции вплоть до постановки на производство ВАЗ-2103.
19 апреля 1970 г. - это дата в истории Волжского автомобильного завода по праву названа триумфальной: на главном конвейере собран первый автомобиль. Первенец ВАЗ-2101 оправдал ожидания его создателей. Ходовые качества автомобиля были превосходны.
Волжский автозавод начал реализацию автомобилей ВАЗ-2101 через торговую сеть. После 19 лет эксплуатации первый товарный автомобиль занял почетное место в музее Волжского автозавода, а владелец "копейки" с удовольствием пересел за руль "девятки", подаренной ему ВАЗом.
В августе 1970 г. ВАЗ-2101 послужил базовой моделью для всей последующей гаммы моделей - автомобилей классической компоновки: ВАЗ-2102, -2103, -2104, -2105, -2106, -2107.
Прошло 30 лет со дня выпуска первого ВАЗ-2101. Но и в преклонном возрасте "копейки" колесят по дорогах, вызывая восхищение своей неприхотливостью, надежностью, выносливостью.
Краш-тест 2101
ВАЗ-2101 пострадал от смещенного удара в деформируемый барьер на скорости 64 км/ч!
Передняя левая стойка ушла назад на 100 мм - это как раз пороговая величина. Дверь, лишь выгнута наружу,но не сломана. Умеренная складка на крыше.
В салоне, правда, картина иная. Баранка вновь, как это было у большинства испытанных нами отечественных машин, смята грудью и головой манекена - и задрана высоко к потолку. Центр рулевого вала смещен на 125 мм назад, на 40 мм вправо - и аж на 190 мм вверх. Металл пола в районе соединения с порогом разорван. Есть разрывы и в месте, где к передней стойке крепится поперечина, которая проходит под панелью в салоне. А пол под водителем просто «провалился». Соответственно, водительское сиденье ушло вниз и наклонилось вперед. Да так сильно, что манекен просто припечатало спинкой кресла к рулю!
Со столь сильной деформацией пола на автомобилях классической компоновки мы сталкиваемся далеко не впервые. Причина в том, что при смещенном ударе силовой агрегат уходит в сторону и немного вверх, действуя при этом подобно рычагу и выгибая пол вниз за точки крепления опоры коробки передач. Здесь бы предусмотреть какую-нибудь защиту - например, «самосрезающиеся» при определенном виде воздействия болты опоры. Но ни на вазовской «классике», ни на Волге, этого нет.
Руль как мог смягчил удар головой - интегральный коэффициент вероятности травмы головы HIC вдвое ниже опасной величины в 1000 единиц. Помогло и то, что основной контакт лица с баранкой пришелся не на ступицу, а на левые спицы - ведь рулевой вал немного увело в сторону пассажира. Но посмотрите на пик перегрузок - замедление в 88g действовало на «мозг» дольше допустимых медиками трех миллисекунд. А это уже считается опасным: голова на схеме - красная. Нагрузка на грудь от ремня немалая, плюс к этому «водитель» c силой налег на руль. А за это справедливо полагается снижение оценки - травмы ребер при таком контакте более чем вероятны! С ногами тоже беда - достаточно посмотреть, как зажало бедолагу Гибрида между креслом и панелью... Датчики в голенях зафиксировали повышенные изгибающие нагрузки, вдобавок ноги могут пострадать от торчащих педалей. Особенно «отличилась» педаль сцепления - ее площадка ушла не только на 315 мм назад, но и на 130 мм вверх.
И лишь колени можно считать в относительной безопасности. Несмотря на то, что передняя панель здорово вмята в местах контакта с коленными чашечками, нагрузки на «бедренные кости» невелики. Тут сыграла свою роль мягкая накладка панели - и то, что металл под ней очень податливый. Но что будет, если удар левым коленом придется чуть левее и ниже - в блок предохранителей? А если правое колено ударится о металл кронштейна рулевой колонки?
«Пассажиру» тоже не повезло. Во-первых, он достал головой до панели. И несмотря на то, что она в «Копейке» довольно мягкая, травмобезопасная и лишена высокого козырька, удар оказался сильнее, чем у «водителя». Коэффициент HIC равен 941 - очень близко к пороговой тысяче. Но хуже то, что пик замедления превысил отметку в 140g. Поэтому, как и в случае с «водителем», голова пассажира при фронтальном столкновении - в опасности. А нагрузка от ремня на грудь и вовсе «зашкалила» - тарированные «ребра» вдавило на 59 мм при максимально допустимых 50 мм. Пассажиру «светит» не только сотрясение мозга, но и перелом ребер...
Самое интересное, что при подсчете баллов по методике EuroNCAP даже при максимально строгой пенализации ВАЗ-2101 все же набирает два балла - их в «копилку» принесли невысокие нагрузки на бедра обоих манекенов.
Во-первых, качество сборки кузова этой «Копейки» неплохое - металл начал рваться лишь в нескольких наиболее нагруженных местах..
Во-вторых, при фронтальном столкновении ВАЗ-2101 может оказаться жестче, чем ВАЗ-2107. Утверждать это мы можем с известной долей осторожности - всем известно, насколько сильно могут отличаться друг от друга отечественные автомобили одной модели, выпущенные в разные дни. Кузовные детали штампуют из разного металла, сварку могут вести в более или менее изношенных кондукторах...
Но если результат этого краш-теста - не случайность, а закономерность, то ВАЗ-2101 с точки зрения пассивной безопасности лучше, чем ВАЗ-2107! И это при том, что «Копейка» появилась гораздо раньше «семерки».
Но это, увы, отнюдь не повод для радости. Правильнее будет сказать иначе - ВАЗ-2101 лишь немного менее опасен при аварии, чем ВАЗ-2107. Потому что два балла или ноль из 16 возможных - разницы практически никакой. Как говорят ученые, разница лежит в пределах погрешности измерений. В данном случае - в пределах погрешности методики оценки EuroNCAP. И при столкновении любой вазовской «классики» с более современным автомобилем, будь то ВАЗ-2110 с его четырьмя баллами по шкале EuroNCAP или наш рекордсмен по безопасности Renault Symbol, людям в салоне заднеприводного ВАЗа придется заведомо хуже.

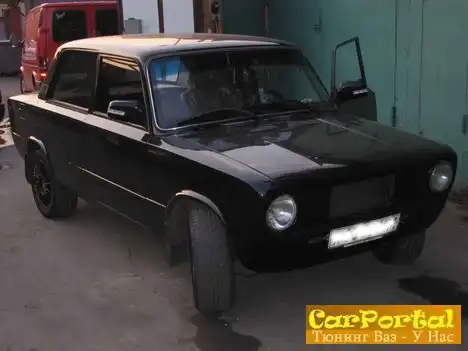

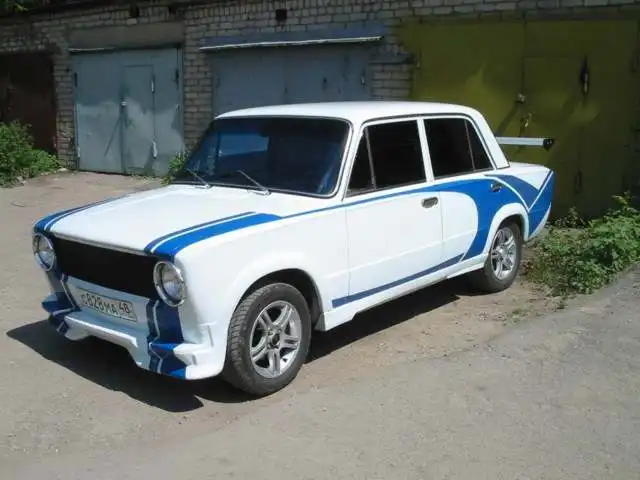

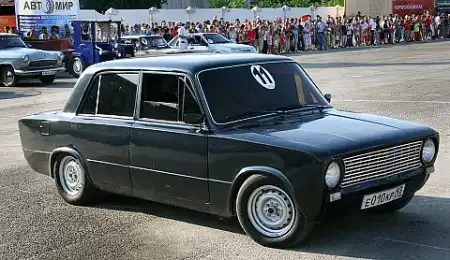

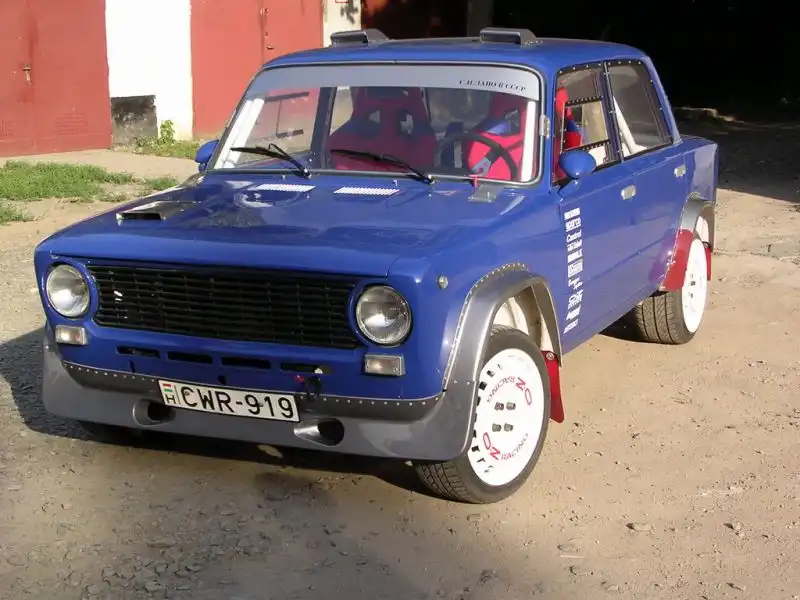

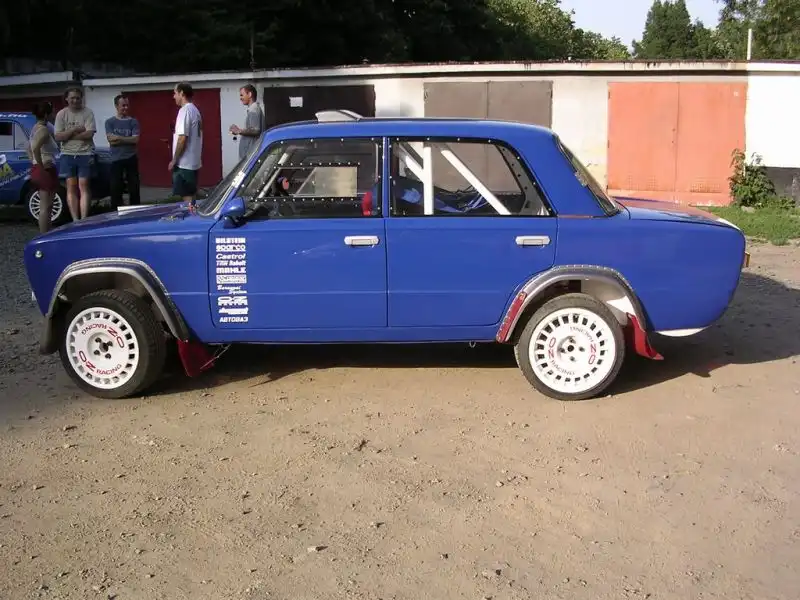

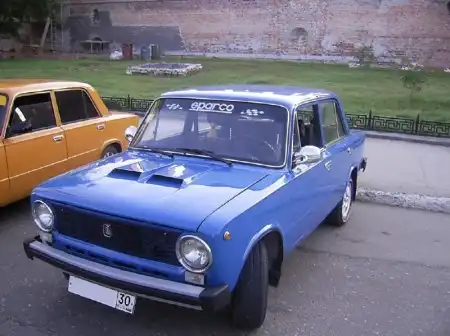

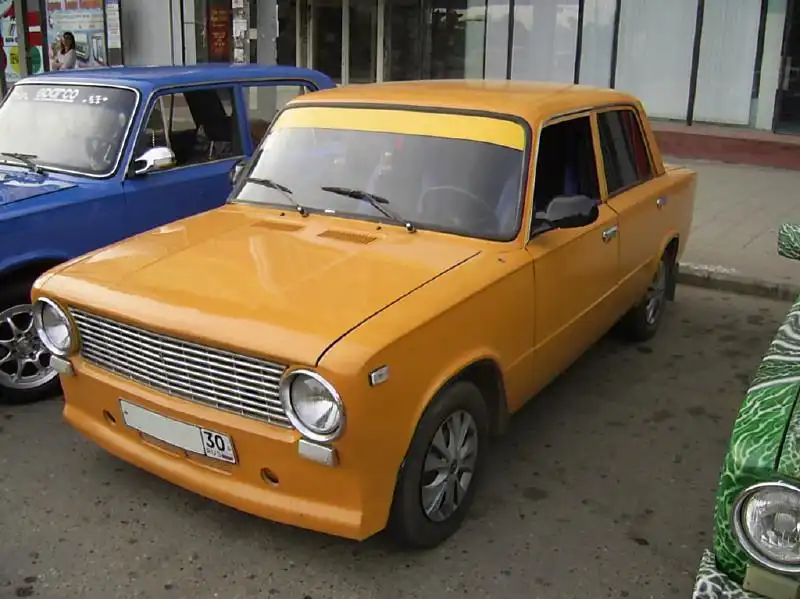

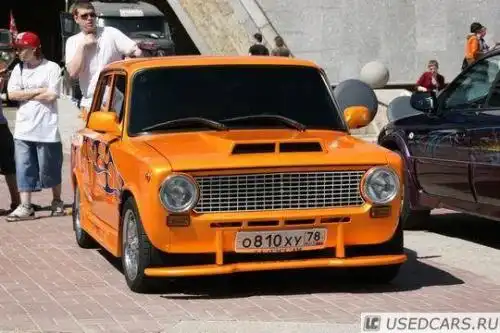

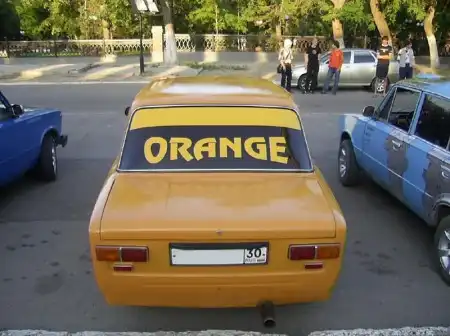

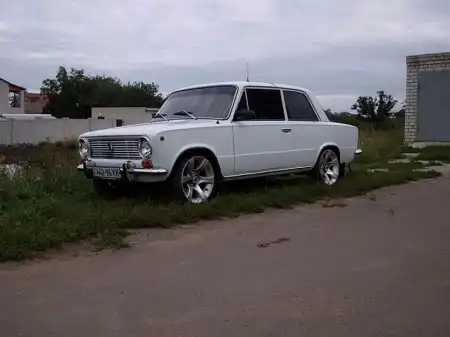

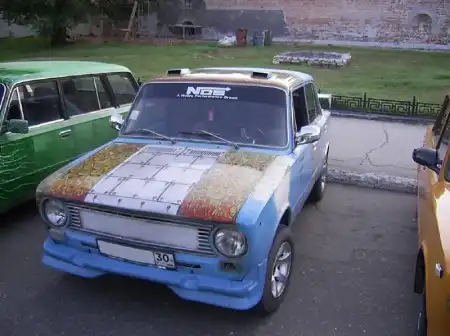

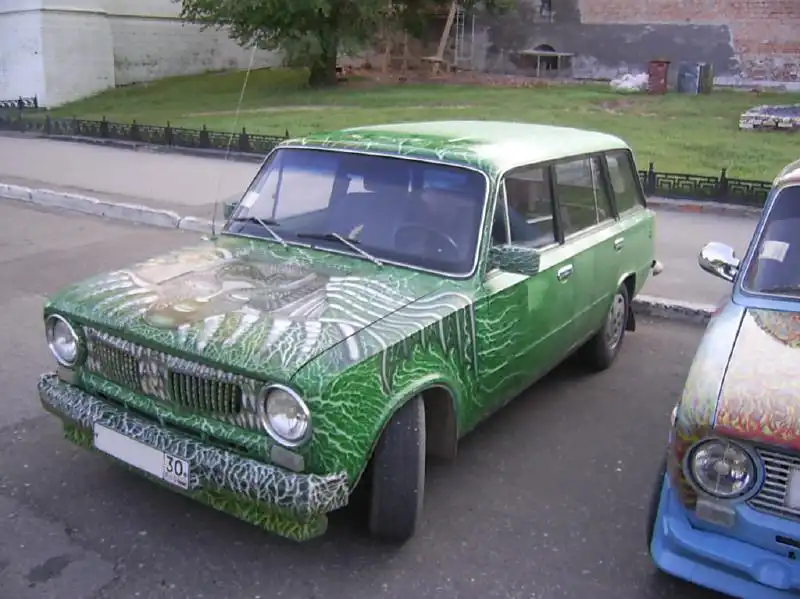

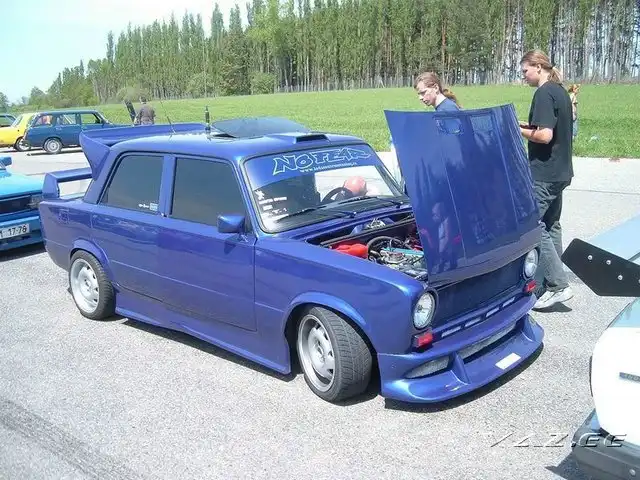

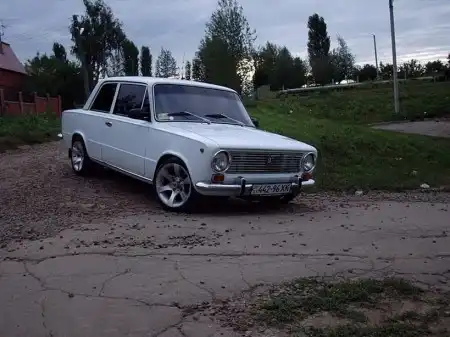

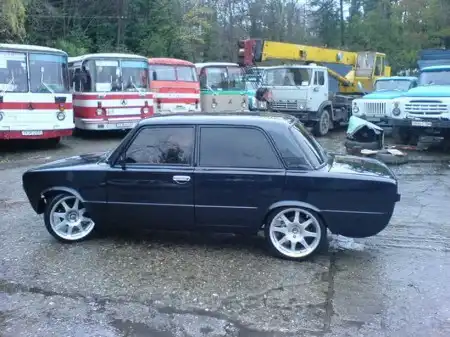

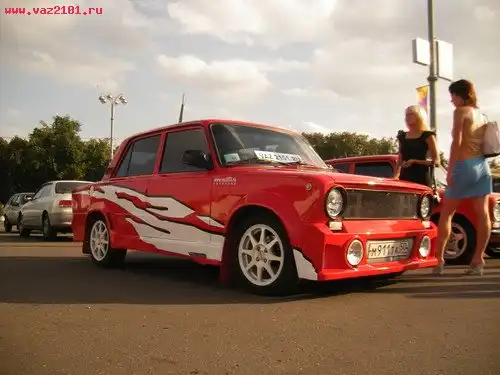

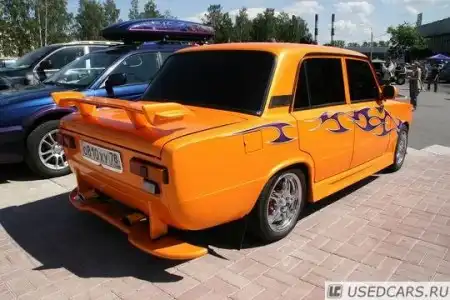

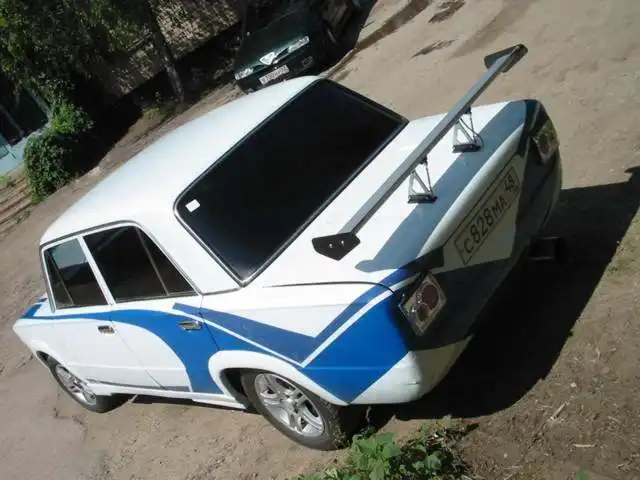

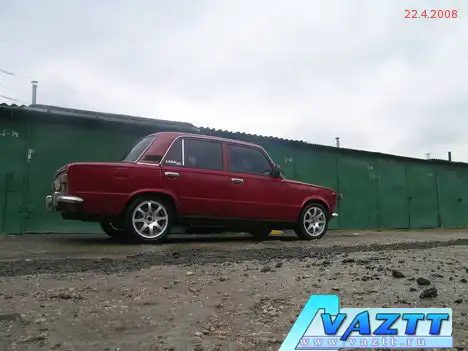

Тюнинг 2101
В сцеплении увеличили наружный диаметр накладок – со 182 до 200 мм. В коробке передач доработали конструкцию синхронизаторов. По причине преимущественно плохого дорожного покрытия клиренс увеличили со 164 до 175 мм, правда, только в передней части, так как сзади это не позволял картер неразрезного моста. Передняя подвеска была полностью переработана: изменена ее кинематика, усилены многие детали, в том числе пружины и шаровые опоры. Ведущий мост – новый. Архаичная трехрычажная задняя подвеска уступила место прогрессивной пятиштанговой конструкции.
Еще на ранних стадиях испытаний выяснилось, что отечественное бездорожье неприемлемо для задних дисковых тормозов Fiat – уже при 2-3 тысячах км пробега колодки стирались до металла, поэтому тормоза заменили барабанными.
Кузов также основательно доработан и усилен. Вместо двух проушин под домкрат (по одной с каждого борта) появились четыре, что обеспечивало гораздо более надежное «вывешивание» автомобиля, к тому же, прежние одинарные проушины находились под серединой порога, и на русских колдобинах от них бы вскоре ничего не осталось.
В переднем бампере появилось отверстие для "кривого стартера" – в наших условиях вещь просто необходимая. Кроме того, передний и задний бамперы обрели "клыки", а рядом с ними появились буксирные проушины, которых на Fiat не было. Передние сиденья, в отличие от кресел итальянских Fiat, стали раскладывающимися. Кнопочные ручки дверей заменили "безопасными". Кроме того, появилось наружное зеркало заднего вида.
Автомобиль стал тяжелее. Его снаряженная масса увеличилась с 855 до 945 кг. С другой стороны, конструкция стала намного прочнее и надежнее. Говоря о доработке Fiat 124 для российских условий производства и эксплуатации, стоит учесть, что она проводилась преимущественно силами итальянцев. Конечно, "вазовские" специалисты принимали участие в работах, и опыт, накопленный в процессе испытаний, позже применялся ими при создании последующих моделей. Впрочем, итальянцы продолжали снабжать "вазовцев" техпредложениями по изменению конструкции вплоть до постановки на производство ВАЗ-2103.
19 апреля 1970 г. - это дата в истории Волжского автомобильного завода по праву названа триумфальной: на главном конвейере собран первый автомобиль. Первенец ВАЗ-2101 оправдал ожидания его создателей. Ходовые качества автомобиля были превосходны.
Волжский автозавод начал реализацию автомобилей ВАЗ-2101 через торговую сеть. После 19 лет эксплуатации первый товарный автомобиль занял почетное место в музее Волжского автозавода, а владелец "копейки" с удовольствием пересел за руль "девятки", подаренной ему ВАЗом.
В августе 1970 г. ВАЗ-2101 послужил базовой моделью для всей последующей гаммы моделей - автомобилей классической компоновки: ВАЗ-2102, -2103, -2104, -2105, -2106, -2107.
Прошло 30 лет со дня выпуска первого ВАЗ-2101. Но и в преклонном возрасте "копейки" колесят по дорогах, вызывая восхищение своей неприхотливостью, надежностью, выносливостью.
Краш-тест 2101
ВАЗ-2101 пострадал от смещенного удара в деформируемый барьер на скорости 64 км/ч!
Передняя левая стойка ушла назад на 100 мм - это как раз пороговая величина. Дверь, лишь выгнута наружу,но не сломана. Умеренная складка на крыше.
В салоне, правда, картина иная. Баранка вновь, как это было у большинства испытанных нами отечественных машин, смята грудью и головой манекена - и задрана высоко к потолку. Центр рулевого вала смещен на 125 мм назад, на 40 мм вправо - и аж на 190 мм вверх. Металл пола в районе соединения с порогом разорван. Есть разрывы и в месте, где к передней стойке крепится поперечина, которая проходит под панелью в салоне. А пол под водителем просто «провалился». Соответственно, водительское сиденье ушло вниз и наклонилось вперед. Да так сильно, что манекен просто припечатало спинкой кресла к рулю!
Со столь сильной деформацией пола на автомобилях классической компоновки мы сталкиваемся далеко не впервые. Причина в том, что при смещенном ударе силовой агрегат уходит в сторону и немного вверх, действуя при этом подобно рычагу и выгибая пол вниз за точки крепления опоры коробки передач. Здесь бы предусмотреть какую-нибудь защиту - например, «самосрезающиеся» при определенном виде воздействия болты опоры. Но ни на вазовской «классике», ни на Волге, этого нет.
Руль как мог смягчил удар головой - интегральный коэффициент вероятности травмы головы HIC вдвое ниже опасной величины в 1000 единиц. Помогло и то, что основной контакт лица с баранкой пришелся не на ступицу, а на левые спицы - ведь рулевой вал немного увело в сторону пассажира. Но посмотрите на пик перегрузок - замедление в 88g действовало на «мозг» дольше допустимых медиками трех миллисекунд. А это уже считается опасным: голова на схеме - красная. Нагрузка на грудь от ремня немалая, плюс к этому «водитель» c силой налег на руль. А за это справедливо полагается снижение оценки - травмы ребер при таком контакте более чем вероятны! С ногами тоже беда - достаточно посмотреть, как зажало бедолагу Гибрида между креслом и панелью... Датчики в голенях зафиксировали повышенные изгибающие нагрузки, вдобавок ноги могут пострадать от торчащих педалей. Особенно «отличилась» педаль сцепления - ее площадка ушла не только на 315 мм назад, но и на 130 мм вверх.
И лишь колени можно считать в относительной безопасности. Несмотря на то, что передняя панель здорово вмята в местах контакта с коленными чашечками, нагрузки на «бедренные кости» невелики. Тут сыграла свою роль мягкая накладка панели - и то, что металл под ней очень податливый. Но что будет, если удар левым коленом придется чуть левее и ниже - в блок предохранителей? А если правое колено ударится о металл кронштейна рулевой колонки?
«Пассажиру» тоже не повезло. Во-первых, он достал головой до панели. И несмотря на то, что она в «Копейке» довольно мягкая, травмобезопасная и лишена высокого козырька, удар оказался сильнее, чем у «водителя». Коэффициент HIC равен 941 - очень близко к пороговой тысяче. Но хуже то, что пик замедления превысил отметку в 140g. Поэтому, как и в случае с «водителем», голова пассажира при фронтальном столкновении - в опасности. А нагрузка от ремня на грудь и вовсе «зашкалила» - тарированные «ребра» вдавило на 59 мм при максимально допустимых 50 мм. Пассажиру «светит» не только сотрясение мозга, но и перелом ребер...
Самое интересное, что при подсчете баллов по методике EuroNCAP даже при максимально строгой пенализации ВАЗ-2101 все же набирает два балла - их в «копилку» принесли невысокие нагрузки на бедра обоих манекенов.
Во-первых, качество сборки кузова этой «Копейки» неплохое - металл начал рваться лишь в нескольких наиболее нагруженных местах..
Во-вторых, при фронтальном столкновении ВАЗ-2101 может оказаться жестче, чем ВАЗ-2107. Утверждать это мы можем с известной долей осторожности - всем известно, насколько сильно могут отличаться друг от друга отечественные автомобили одной модели, выпущенные в разные дни. Кузовные детали штампуют из разного металла, сварку могут вести в более или менее изношенных кондукторах...
Но если результат этого краш-теста - не случайность, а закономерность, то ВАЗ-2101 с точки зрения пассивной безопасности лучше, чем ВАЗ-2107! И это при том, что «Копейка» появилась гораздо раньше «семерки».
Но это, увы, отнюдь не повод для радости. Правильнее будет сказать иначе - ВАЗ-2101 лишь немного менее опасен при аварии, чем ВАЗ-2107. Потому что два балла или ноль из 16 возможных - разницы практически никакой. Как говорят ученые, разница лежит в пределах погрешности измерений. В данном случае - в пределах погрешности методики оценки EuroNCAP. И при столкновении любой вазовской «классики» с более современным автомобилем, будь то ВАЗ-2110 с его четырьмя баллами по шкале EuroNCAP или наш рекордсмен по безопасности Renault Symbol, людям в салоне заднеприводного ВАЗа придется заведомо хуже.

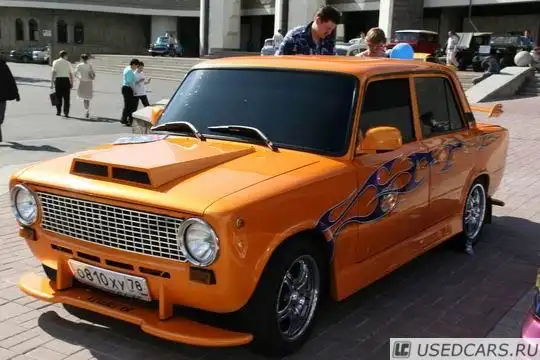

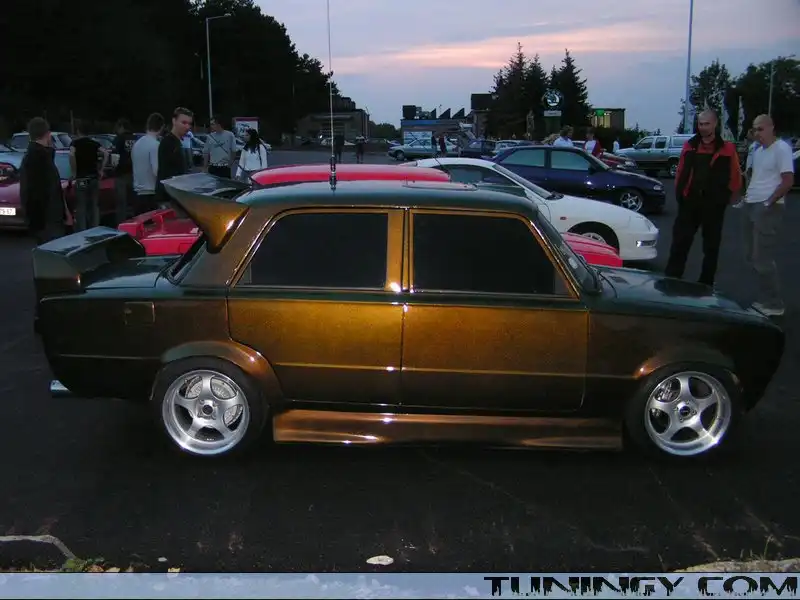

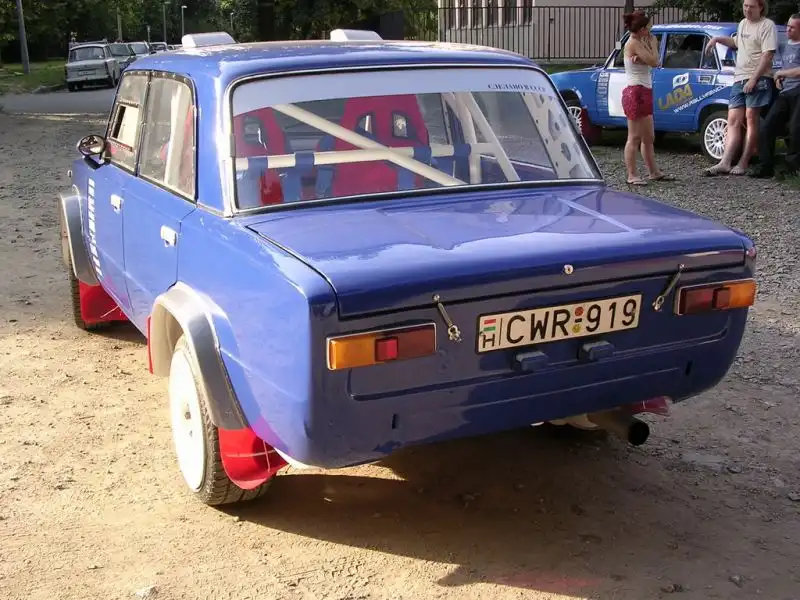

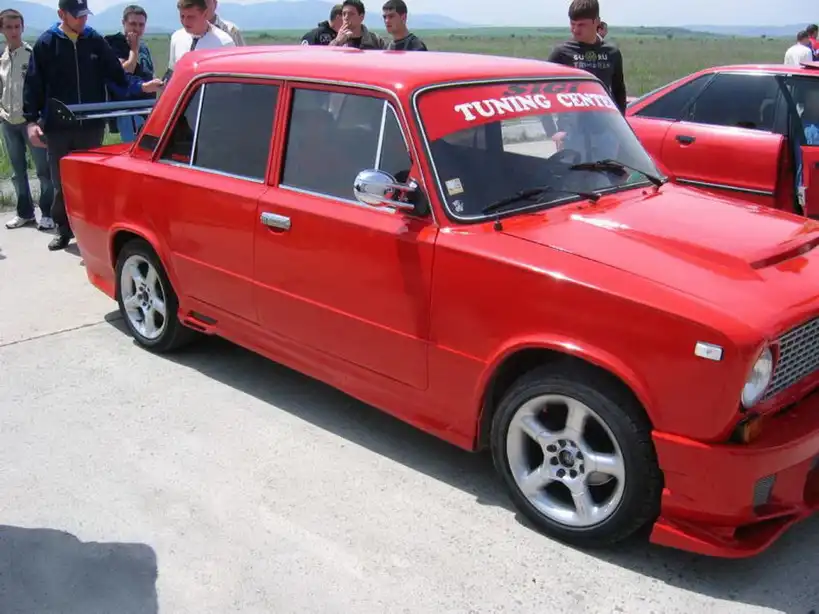

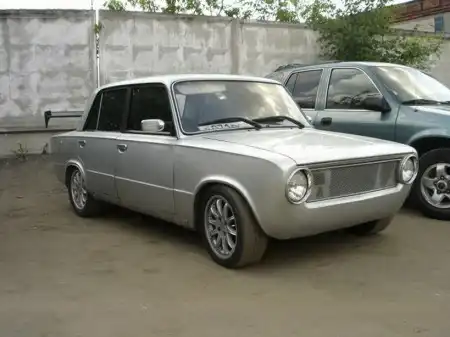

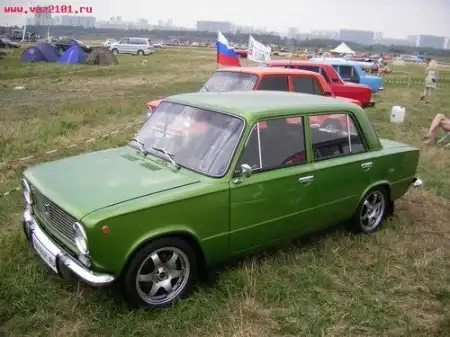

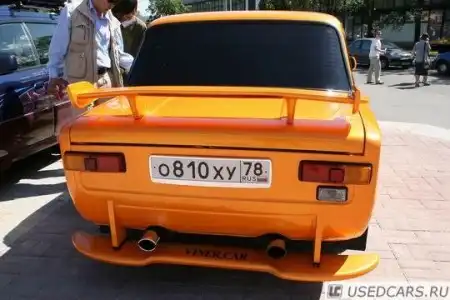

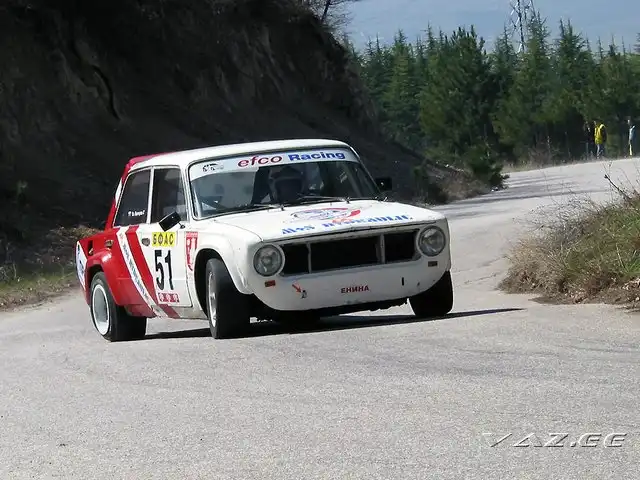

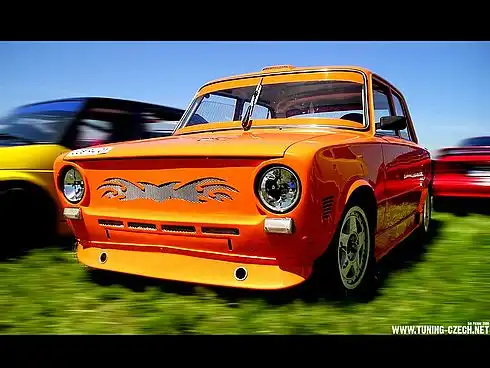

Тюнинг 2101
