ГАЗ-67Б
Данный пост обязан своим появлением господам: "Дальний Восток" и "AxeT" из-за спора в посте Подводная "ниволодка"!!! :hi:
Как я уже говорил: - Учите матчасть джЭнтЭльмЭны :cool:
Фоток не много, текста тоже... Ровно столько, что бы иметь представление о предмете разговора.
Включаем партизанскую песню...
ГАЗ-67 и ГАЗ-67Б — советские военные полноприводные легковые автомобили с упрощённым открытым кузовом, имевшем вырезы вместо дверей. Представляли собой дальнейшую модернизацию модели ГАЗ-64. Как и она созданы под руководством ведущего конструктора В. А. Грачёва (выпускника Томского Технологического Института, ныне Томский Политехнический Университет) на базе агрегатов ГАЗ-М1. На завершающей стадии Великой Отечественной войны и позже Корейской войны ГАЗ-67Б широко использовался как штабной и разведывательный автомобиль, перевозчик пехоты и раненых, а также как лёгкий артиллеристский тягач. В Красной армии эти машины назывались «козёл», «козлик», «пигмей», «блоха-воин» и «Иван-Виллис». В Польше существовали названия «газик» или «Чапаев». Объёмы производства ГАЗ-67 и ГАЗ-67Б в годы войны были сравнительно невелики — 4851 ед., что составляло менее 1/10 от поставок в СССР ленд-лизовских Willys MB и Ford GPW, так как основное внимание уделялось производству бронеавтомобиля БА-64Б, с которым джипы были унифицированы по шасси. Объём производства ГАЗ-67 составил 3137 ед., ГАЗ-67Б до конца войны было произведено 1714 ед., а всего до конца выпуска в 1953 году — 92 843 ед. После войны ГАЗ-67Б активно использовался не только в армии, но и в МГБ, МВД, геологоразведке, лесном и сельском хозяйстве и т. д
Это газ 64 (проходит испытания на Кубинском полигоне). В 67-м внешних изменений не много (в глаза бросаются только крылья), основные в шасси.
Это уже 67-й.
История создания
Проектирование глубоко модернизированного ГАЗ-67 велось под руководством Виталия Андреевича Грачёва с февраля 1943 года. Главная задача модернизации — расширение колеи до нормальной и устранение выявленных недостатков. План проведения коренной модернизации ГАЗ-64 утвердили 26 сентября 1942 года, но к его реализации приступили только 15 февраля 1943 года.. На опытных образцах ГАЗ-67 не сразу, а только в мае 1943 года стала восстанавливаться нормальная для легковых машин завода колея: передняя 1446 мм, задняя 1446 мм. Осенью 1943 года он успешно выдержал заводские испытания, во время которых (с 6 по 11 сентября 1943 года) было пройдено с 76-мм пушкой ЗИС-3 (масса 1850 кг) 2200 км, из них 930 км по просёлку и 550 км по выбитому булыжнику. В результате ходовая часть пушки совершенно вышла из строя, а автомобиль ГАЗ-67 существенно не пострадал (за исключением мелких поломок), несмотря на тяжёлые дорожные условия.
23 сентября 1943 года первая машина сошла с конвейера. . В январе 1944 года был выпущен очередной модернизированный, ставший знаменитым ГАЗ-67Б, проходивший армейские испытания пробегом 20 тысяч км с января по июнь 1944 года. По их завершении он сразу был внедрён в производство. Производственный индекс «Б» модернизированного ГАЗ-67 имел преимущественно внутризаводское значение, не сразу устоялся и в эксплуатационной документации с 1944 года практически не отражался. В армии до конца 40-x годов он был незнаком даже офицерам — автомобилистам, долго ещё путавшим ГАЗ-64 и ГАЗ-67. Поэтому утверждение, что солдаты называли ГАЗ-67Б «бобиком» именно из-за его индекса неверно — они эту машину не знали. Иногда под маркой ГАЗ-67Б ошибочно подразумевали первые промышленные автомобили с широкой колеёй, выпускаемые с сентября 1943 года, полагая, что просто ГАЗ-67 (без индекса) — это бывший ГАЗ-64-416, доработанный по своей конструкции и доведённый до состояния устойчивого производства.
За создание ГАЗ-67 завод в январе 1944 года представил В. А. Грачёва на соискание Сталинской премии, которую ему не присвоили.
Передняя подвеска на четверть-эллиптических рессорах...
Особенности конструкции
Укороченная по сравнению с ГАЗ-61 (на 755 мм) база автомобиля позволила отказаться от заднего промежуточного карданного вала. Передний открытый карданный вал получил шарниры на игольчатых подшипниках ГАЗ-51 типа «Кливленд». С целью увеличения переднего угла въезда до 75 градусов и облегчения преодоления вертикальных стенок (до 0,5 м), по предложению В. А. Грачёва передний мост подвесили на 4-х четверть-эллиптических рессорах. Такой подвеске свойственна недостаточная надёжность — частые поломки листов из-за их нерационального и резкого нагружения, а также низкая боковая жёсткость. Во избежание резонансного «галопирования» при столь короткой базе и выбранной подвеске были необходимы мощные гидравлические амортизаторы. Конструкторы вынуждены были поставить четыре амортизатора (по два на ось) одностороннего действия от ГАЗ-M1, заведомо ненадёжных и малоэффективных. Более энергоёмкие и работоспособные амортизаторы двухстороннего действия ГАЗ-11 типа «Делько» были ещё в стадии освоения. Вездеход получил амортизаторы ГАЗ-11 только в третьем квартале 1951 года.
Шины с грунтозацепами типа «расчленённая ёлка» размером 6,50-16 отечественного производства (ЯШЗ), разработанные для ГАЗ-64, значительно повышали проходимость по деформируемым поверхностям, в частности влажным грунтам, рыхлому снегу. Имея эластичную беговую дорожку, эти шины, по сравнению с применяемыми на ГАЗ-61 (с рисунком протектора «Граунд-грипп»), уменьшали сопротивление качению по твёрдой поверхности и были более долговечны. Они ставились потом на всех легковых вездеходах ГАЗ по 1958 год. Однако из-за нехватки шин 6,50-16 довольно часто использовались шины 7,00-16 от ГАЗ-М1 с шоссейным рисунком протектора, по наружному диаметру и ширине практически не отличавшиеся от «вездеходных» 6,50-16, но с ограниченной проходимостью.
Всё электрооборудование и приборы применялись действующего производства — от ГАЗ-М1 и ГАЗ-ММ. Их количество было сокращено до предела. В частности, отсутствовал указатель давления масла, указатель температуры охлаждающей жидкости. На ГАЗ-67 сохранили основную силовую и кинематическую концепцию шасси, хорошо оправдавшую себя на ГАЗ-61: применение сравнительно малооборотного двигателя с увеличенным крутящим моментом и эластичной внешней характеристикой в сочетании с 4-ступенчатой КПП с большим силовым диапазоном, не требовавшей установки 2-ступенчатого демультипликатора (как на «Бантаме») и более удобной в управлении. Ведущий конструктор В. А. Грачёв сделал ставку на достижение небывало высокого динамического фактора (отношение свободной силы тяги на колёсах к полной массе) 0,74 — как и на ГАЗ-61, что теоретически позволяло преодолевать подъём по твёрдому грунту до 45 градусов, а также на использование шин низкого давления с грунтозацепами. Кузов, созданный Б. Т. Комаревским — открытый, универсального назначения, с тремя сидениями на четырёх человек (передние - раздельные, заднее — общее 2-х местное). На полках задних крыльев по бокам могли сесть ещё двое. Там же размещалось стрелковое оружие, боеприпасы (вплоть до 45-мм снарядов) и специальное оборудование (рация). Для беспрепятственного и быстрого выхода кузов был бездверным — передние проёмы в непогоду закрывались брезентовыми фартуками. Брезентовый тент простейшей формы без боковин придерживался одной дугой (потом двумя). Ветровое стекло (по опыту войны ветровое стекло устанавливалось строго вертикально, чтобы не отражать солнечные блики вверх) в жёсткой трубчатой рамке откидывалось вперёд и фиксировалось в горизонтальном положении. Стеклоочиститель с вакуумным приводом имел только водитель.
Вид "салона". Всё по спартански, но таковы требования того времени:просто и надежно, как чугунный утюг!!!
Панель приборов такая же как на "полуторке". Кстати, если знаете где купить за огромные деньги - пишите в личку !!! Очень уж она мне нужна!!!
Вот здесь куча "газиков" 9 Мая Моя физиономия, в военной форме при погонах, там тоже есть, тока я скромно промолчу какая именно...
Ну, и на последок, еще немного фоток:
Как я уже говорил: - Учите матчасть джЭнтЭльмЭны :cool:
Фоток не много, текста тоже... Ровно столько, что бы иметь представление о предмете разговора.
Включаем партизанскую песню...
ГАЗ-67 и ГАЗ-67Б — советские военные полноприводные легковые автомобили с упрощённым открытым кузовом, имевшем вырезы вместо дверей. Представляли собой дальнейшую модернизацию модели ГАЗ-64. Как и она созданы под руководством ведущего конструктора В. А. Грачёва (выпускника Томского Технологического Института, ныне Томский Политехнический Университет) на базе агрегатов ГАЗ-М1. На завершающей стадии Великой Отечественной войны и позже Корейской войны ГАЗ-67Б широко использовался как штабной и разведывательный автомобиль, перевозчик пехоты и раненых, а также как лёгкий артиллеристский тягач. В Красной армии эти машины назывались «козёл», «козлик», «пигмей», «блоха-воин» и «Иван-Виллис». В Польше существовали названия «газик» или «Чапаев». Объёмы производства ГАЗ-67 и ГАЗ-67Б в годы войны были сравнительно невелики — 4851 ед., что составляло менее 1/10 от поставок в СССР ленд-лизовских Willys MB и Ford GPW, так как основное внимание уделялось производству бронеавтомобиля БА-64Б, с которым джипы были унифицированы по шасси. Объём производства ГАЗ-67 составил 3137 ед., ГАЗ-67Б до конца войны было произведено 1714 ед., а всего до конца выпуска в 1953 году — 92 843 ед. После войны ГАЗ-67Б активно использовался не только в армии, но и в МГБ, МВД, геологоразведке, лесном и сельском хозяйстве и т. д
Это газ 64 (проходит испытания на Кубинском полигоне). В 67-м внешних изменений не много (в глаза бросаются только крылья), основные в шасси.

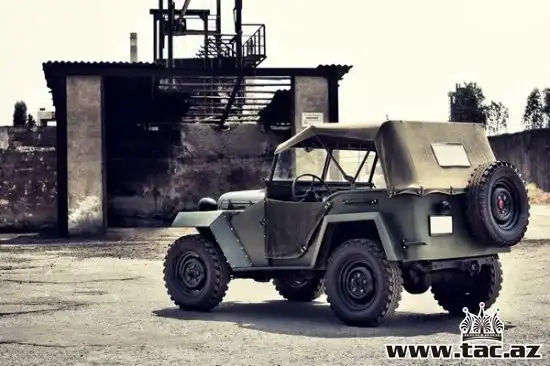

Это уже 67-й.
История создания
Проектирование глубоко модернизированного ГАЗ-67 велось под руководством Виталия Андреевича Грачёва с февраля 1943 года. Главная задача модернизации — расширение колеи до нормальной и устранение выявленных недостатков. План проведения коренной модернизации ГАЗ-64 утвердили 26 сентября 1942 года, но к его реализации приступили только 15 февраля 1943 года.. На опытных образцах ГАЗ-67 не сразу, а только в мае 1943 года стала восстанавливаться нормальная для легковых машин завода колея: передняя 1446 мм, задняя 1446 мм. Осенью 1943 года он успешно выдержал заводские испытания, во время которых (с 6 по 11 сентября 1943 года) было пройдено с 76-мм пушкой ЗИС-3 (масса 1850 кг) 2200 км, из них 930 км по просёлку и 550 км по выбитому булыжнику. В результате ходовая часть пушки совершенно вышла из строя, а автомобиль ГАЗ-67 существенно не пострадал (за исключением мелких поломок), несмотря на тяжёлые дорожные условия.
23 сентября 1943 года первая машина сошла с конвейера. . В январе 1944 года был выпущен очередной модернизированный, ставший знаменитым ГАЗ-67Б, проходивший армейские испытания пробегом 20 тысяч км с января по июнь 1944 года. По их завершении он сразу был внедрён в производство. Производственный индекс «Б» модернизированного ГАЗ-67 имел преимущественно внутризаводское значение, не сразу устоялся и в эксплуатационной документации с 1944 года практически не отражался. В армии до конца 40-x годов он был незнаком даже офицерам — автомобилистам, долго ещё путавшим ГАЗ-64 и ГАЗ-67. Поэтому утверждение, что солдаты называли ГАЗ-67Б «бобиком» именно из-за его индекса неверно — они эту машину не знали. Иногда под маркой ГАЗ-67Б ошибочно подразумевали первые промышленные автомобили с широкой колеёй, выпускаемые с сентября 1943 года, полагая, что просто ГАЗ-67 (без индекса) — это бывший ГАЗ-64-416, доработанный по своей конструкции и доведённый до состояния устойчивого производства.
За создание ГАЗ-67 завод в январе 1944 года представил В. А. Грачёва на соискание Сталинской премии, которую ему не присвоили.
Передняя подвеска на четверть-эллиптических рессорах...
Особенности конструкции
Укороченная по сравнению с ГАЗ-61 (на 755 мм) база автомобиля позволила отказаться от заднего промежуточного карданного вала. Передний открытый карданный вал получил шарниры на игольчатых подшипниках ГАЗ-51 типа «Кливленд». С целью увеличения переднего угла въезда до 75 градусов и облегчения преодоления вертикальных стенок (до 0,5 м), по предложению В. А. Грачёва передний мост подвесили на 4-х четверть-эллиптических рессорах. Такой подвеске свойственна недостаточная надёжность — частые поломки листов из-за их нерационального и резкого нагружения, а также низкая боковая жёсткость. Во избежание резонансного «галопирования» при столь короткой базе и выбранной подвеске были необходимы мощные гидравлические амортизаторы. Конструкторы вынуждены были поставить четыре амортизатора (по два на ось) одностороннего действия от ГАЗ-M1, заведомо ненадёжных и малоэффективных. Более энергоёмкие и работоспособные амортизаторы двухстороннего действия ГАЗ-11 типа «Делько» были ещё в стадии освоения. Вездеход получил амортизаторы ГАЗ-11 только в третьем квартале 1951 года.
Шины с грунтозацепами типа «расчленённая ёлка» размером 6,50-16 отечественного производства (ЯШЗ), разработанные для ГАЗ-64, значительно повышали проходимость по деформируемым поверхностям, в частности влажным грунтам, рыхлому снегу. Имея эластичную беговую дорожку, эти шины, по сравнению с применяемыми на ГАЗ-61 (с рисунком протектора «Граунд-грипп»), уменьшали сопротивление качению по твёрдой поверхности и были более долговечны. Они ставились потом на всех легковых вездеходах ГАЗ по 1958 год. Однако из-за нехватки шин 6,50-16 довольно часто использовались шины 7,00-16 от ГАЗ-М1 с шоссейным рисунком протектора, по наружному диаметру и ширине практически не отличавшиеся от «вездеходных» 6,50-16, но с ограниченной проходимостью.
Всё электрооборудование и приборы применялись действующего производства — от ГАЗ-М1 и ГАЗ-ММ. Их количество было сокращено до предела. В частности, отсутствовал указатель давления масла, указатель температуры охлаждающей жидкости. На ГАЗ-67 сохранили основную силовую и кинематическую концепцию шасси, хорошо оправдавшую себя на ГАЗ-61: применение сравнительно малооборотного двигателя с увеличенным крутящим моментом и эластичной внешней характеристикой в сочетании с 4-ступенчатой КПП с большим силовым диапазоном, не требовавшей установки 2-ступенчатого демультипликатора (как на «Бантаме») и более удобной в управлении. Ведущий конструктор В. А. Грачёв сделал ставку на достижение небывало высокого динамического фактора (отношение свободной силы тяги на колёсах к полной массе) 0,74 — как и на ГАЗ-61, что теоретически позволяло преодолевать подъём по твёрдому грунту до 45 градусов, а также на использование шин низкого давления с грунтозацепами. Кузов, созданный Б. Т. Комаревским — открытый, универсального назначения, с тремя сидениями на четырёх человек (передние - раздельные, заднее — общее 2-х местное). На полках задних крыльев по бокам могли сесть ещё двое. Там же размещалось стрелковое оружие, боеприпасы (вплоть до 45-мм снарядов) и специальное оборудование (рация). Для беспрепятственного и быстрого выхода кузов был бездверным — передние проёмы в непогоду закрывались брезентовыми фартуками. Брезентовый тент простейшей формы без боковин придерживался одной дугой (потом двумя). Ветровое стекло (по опыту войны ветровое стекло устанавливалось строго вертикально, чтобы не отражать солнечные блики вверх) в жёсткой трубчатой рамке откидывалось вперёд и фиксировалось в горизонтальном положении. Стеклоочиститель с вакуумным приводом имел только водитель.
Вид "салона". Всё по спартански, но таковы требования того времени:просто и надежно, как чугунный утюг!!!
Панель приборов такая же как на "полуторке". Кстати, если знаете где купить за огромные деньги - пишите в личку !!! Очень уж она мне нужна!!!
Вот здесь куча "газиков" 9 Мая Моя физиономия, в военной форме при погонах, там тоже есть, тока я скромно промолчу какая именно...
Ну, и на последок, еще немного фоток:
