Электро-механический самооткрывающийся нож стимпанк-диверсанта "Стимурай"
Пишет автор:
Появился у меня заказ на складной нож в стиле стимпанк. Делать что-то типа налепленных шестерёнок для стилизации - это не мой профиль. Я люблю делать так, чтобы всё двигалось. И именно по этой причине решил сделать моторизированный нож.

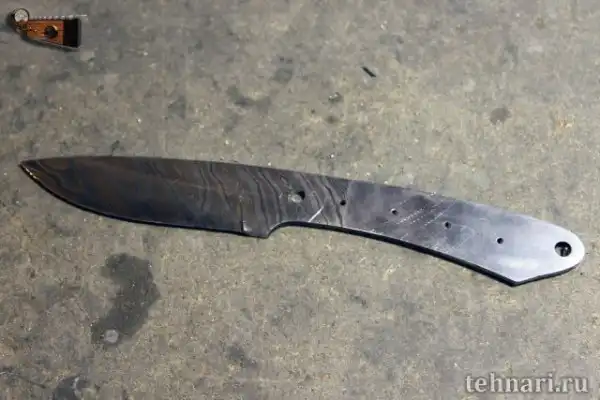

Заказчик привёз клинок из дамасской стали, его я и использовал, предварительно отрезав рукоятку и просверлив отверстие под ось вращения.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj2.webp)
Корпус сделан из трёх слоёв листовой латуни, причём два слоя спаяны между собой.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj3.webp)
Корпус в сборе устанавливаю на токарный станок и растачиваю отверстие под подшипники, такая обработка позволит максимально соблюсти соосность.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj4.webp)

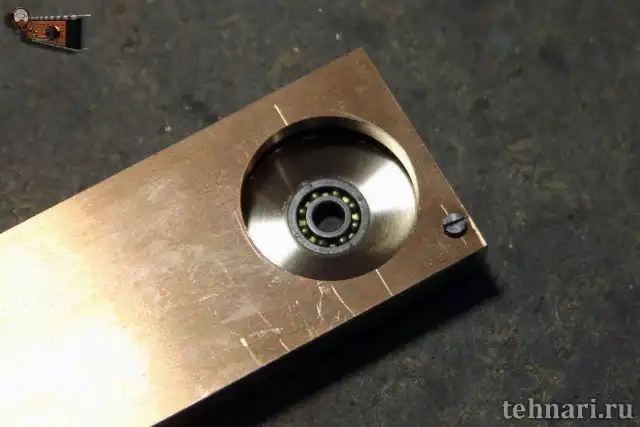

Примеряю подшипник.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj5.webp)

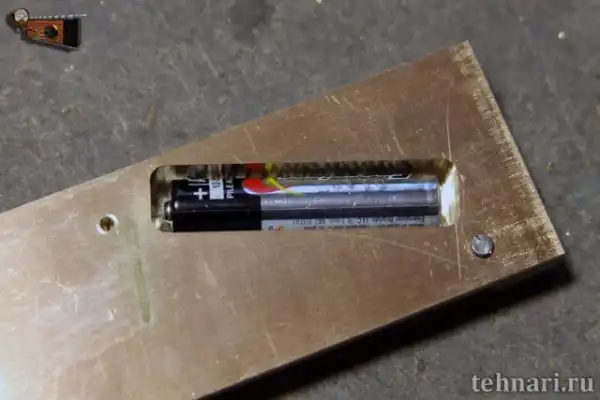

В рукоятке фрезерую нишу для элемента питания. Сначала планировал использовать элемент типа ААА, но потом заменил на аккумулятор.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj6.webp)

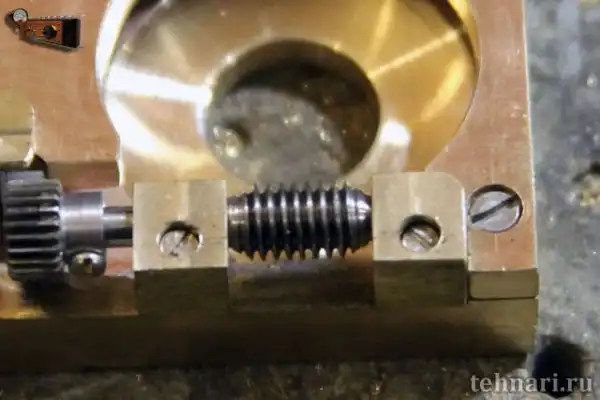

Передача вращения будет осуществляться с помощью червячной пары, сам червяк крепится на кронштейнах.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj7.webp)

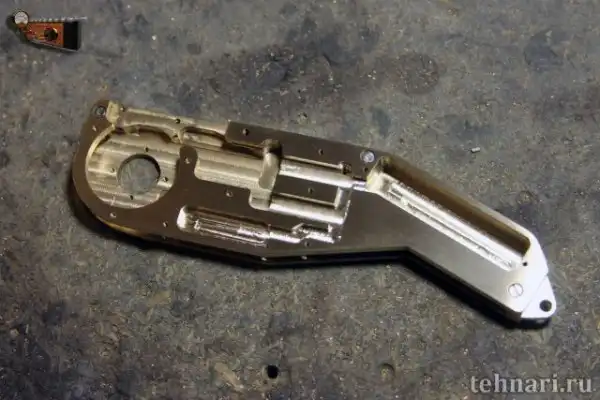

Далее фрезерую в корпусе углубления под редуктор, двигатели и кнопки.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj8.webp)

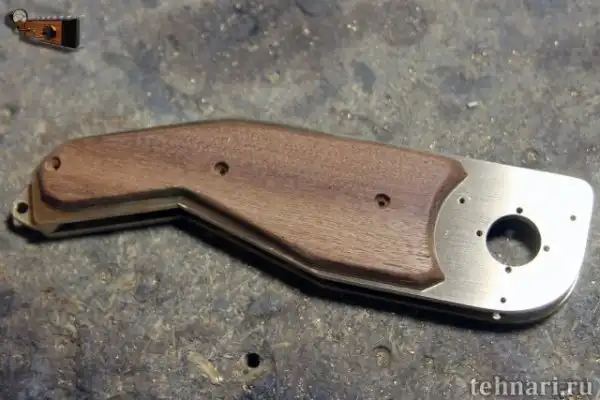

На обратную сторону делаю деревянную накладку. Пластинка из красного дерева наклеивается на латунную основу, а потом шлифуется по месту.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj9.webp)
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj10.webp)
После шлифовки корпус патинируется и начинается сборка.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj11.webp)

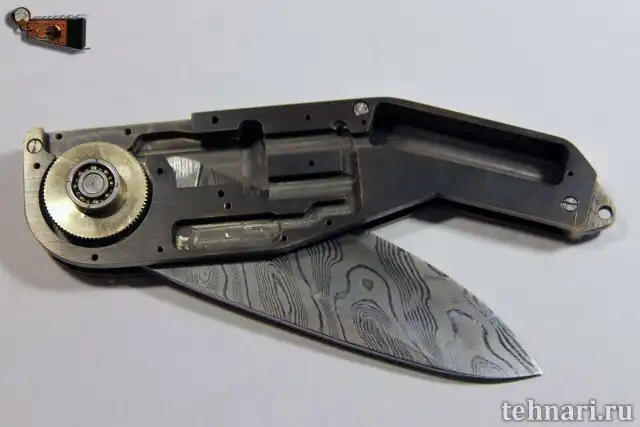

Первым делом вставляю лезвие с червячным колесом.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj12.webp)
Потом одеваю подшипник и прикрываю конструкцию обоймой.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj13.webp)

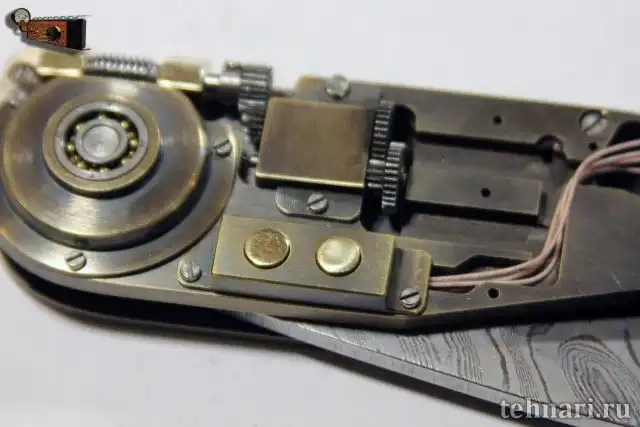

Следом крепится редуктор и блок кнопок.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj14.webp)
На кнопки одевается кожух.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj15.webp)
В этом ноже использованы два микродвигателя от миниатюрного квадракоптера который я разбил. Один двигатель тянул, но как-то вяло.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj16.webp)
Двигатели прижимаются к корпусу декоративной крышкой.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj17.webp)
На отсек питания изготавливаю крышку, в которой установлен разъём для зарядки и индикатор.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj18.webp)
На этой же крышке размещаю шильдик.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj19.webp)

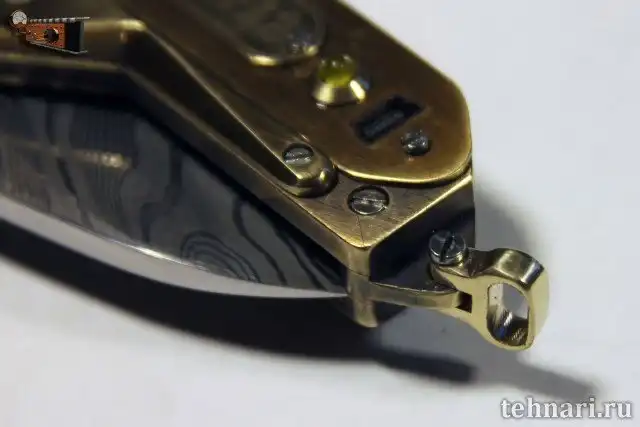

Последним штрихом изготавливаю антабку для страховочного ремешка.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj20.webp)

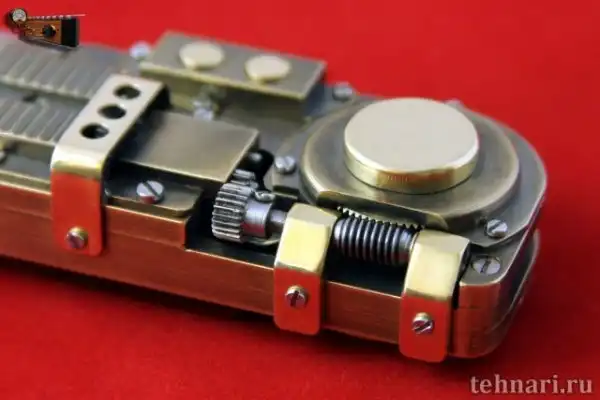

Вот то, что получилось в итоге.
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj21.webp)
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj22.webp)
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj23.webp)
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj24.webp)
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj25.webp)
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj26.webp)
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj27.webp)
![](https://i.ucrazy.org/files/pics/2016.07/thumbs/stimpanknoj28.webp)
