Рассказы об оружии. ИСУ-152 снаружи и внутри
Если литературно, то это орудие Армагеддона того времени. Квинтэссенция смерти, медленная и спокойная. Вы можете истерить и пытаться ее подбить. Пожалуйста, как говорится. Успехов. Можно пытаться убежать, используя скорость. Не вопрос. Снаряд все равно быстрее. Весь облик самоходки говорит об одном принципе. Том самом: «Мы медленно спустимся с холма, медленно переползем реку, и вам хана».
Скажете – многовато эмоций. Согласен. Но даже современная «Мста», о которой речь пойдет чуть попозже, не вызывает таких чувств. «Мста» современная, утонченная такая, ну не знаю, как сказать. «Зверобой» — это концентрированный брутал, особенно когда начинаешь понимать ее суть.
А суть проста. Взяли самую мощную гаубицу-пушку 152-мм (МЛ-20, чего мелочиться?) и обварили ее бронекорпусом. И водрузили это на шасси танка.
Первая ласточка называлась СУ-152. Ласточка весила 45,5 тонны и была сделана на шасси танка КВ-1с. Получилось. После снятия КВ-1с с производства было выпущено 670 этих тяжелых штурмовых орудий, которые могли (частично) выполнять роль САУ.
Ласточка успешно шатала башни «Тиграм» и «Пантерам» на Курской дуге, и, если бы не откровенно слабое шасси КВ, наверное, выпускали бы и дальше.
Но разведка доложила о разработках у немцев новых тяжелых танков (что соответствовало действительности) и было принято решение в совершенно советском духе. Выше, дальше, сильнее или как там еще.
ИСУ-152 – это как раз то самое. База от ИСа, от него же и буква «И» в названии. Из-за меньшей ширины танка ИС по сравнению с КВ пришлось уменьшить наклон бортовых листов с 250 до 150 к вертикали, а наклон кормового листа ликвидировать совсем.
Толщина брони при этом возросла с 75 до 90 мм у лобового листа рубки и с 60 до 75 мм у бортовых. Маску пушки увеличили с 60 мм, до 100 мм.

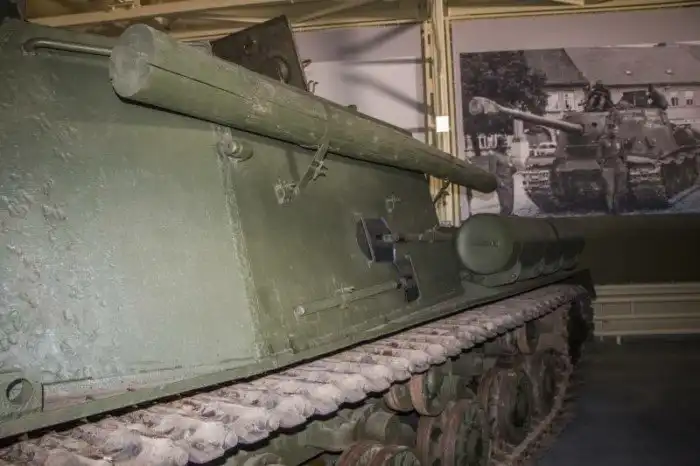

На этом снимке можно оценить толщину брони. Не скупились.
Огромным достоинством ИСУ-152 по сравнению с CУ-152 стала установка принудительной вытяжной вентиляции. При открывании затвора после выстрела густой пороховой дым, похожий по консистенции на сметану, медленно растекался по полу боевого отделения… Члены экипажа СУ-122 нередко во время боя порой теряли сознание от скапливавшихся пороховых газов после израсходования половины боекомплекта.

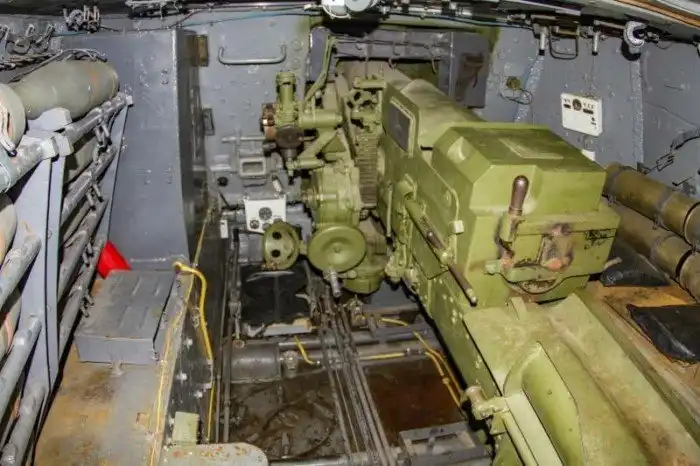

152-мм гаубица-пушка МЛ-20С обр.1937/43 гг. монтировалась в литой рамке, игравшей роль верхнего станка орудия, и защищалась литой же броневой маской, той же, что и у СУ-152.
В отличие от полевой гаубицы, на ИСУ-152 были установлены откидной лоток для облегчения заряжания и дополнительная тяга к спусковому механизму, ручки маховиков подъемного и поворотного механизмов находились у наводчика слева по ходу машины, цапфы были вынесены вперед для естественного уравновешивания.
Для стрельбы прямой наводкой применялся телескопический прицел СТ-10, для ведения огня с закрытых огневых позиций служила панорама Герца с удлинителем, объектив которой выходил из рубки через открытый левый верхний люк.
Дальность стрельбы прямой наводкой составляла 3 800 м, наибольшая – 6 200 м. Скорострельность — 2-3 выстрела в минуту.
Орудие имело электрический и механический (ручной) спуски. Гашетка электроспуска находилась на ручке маховика подъемного механизма. На орудиях первых выпусков использовался только ручной спуск.
Боекомплект состоял из 21 выстрела раздельного гильзового заряжания с бронебойно-трассирующими остроголовыми снарядами БР-540, осколочно-фугасными пушечными и стальными гаубичными гранатами ОФ-540 и ОФ-530, осколочными гаубичными гранатами из сталистого чугуна 0-530А.
Бронебойно-трассирующие снаряды находились в нише боевой рубки с левой стороны в специальных рамках, осколочно-фугасные гранаты — там же, гильзы с боевыми зарядами в нише рубки в специальных рамках и в хомутиковой укладке. Часть гильз с боевыми зарядами размещалась на днище под орудием.
Начальная скорость бронебойного снаряда при массе 48,78 кг составляла 600 м/с, на дальности 1000 м он пробивал броню толщиной 123 мм.
На части машин с октября 1944 года на вращающемся погоне командирского люка стала устанавливаться зенитная турель с 12,7-мм пулеметом ДШК. Боекомплект к пулемету составлял 250 патронов.
Кроме того, в качестве личного оружия экипажа имелись два пистолета-пулемета ППШ (позже ППС), 20 дисков с патронами и 20 ручных гранат Ф-1.
С весны 1944 года тяжелые самоходно-артиллерийские полки, вооруженные СУ-152, перевооружались установками ИСУ-152 и ИСУ-122. Их переводили на новые штаты и всем присваивали звание гвардейских. Всего до конца войны было сформировано 56 таких полков, в каждом имелась 21 машина ИСУ-152 или ИСУ-122 (либо и те, и другие, такие полки назывались смешанными).
Что еще можно показать?
С моей точки зрения, самый несчастный человек в экипаже — механик-водитель. Это план на его место. Вон там, внизу, где приборная панель... Очень сложно забраться, еще сложнее выбраться, плюс места не очень много.
Приборов минимум. Спидометра нет, но тут и скорости особо нет. Да и не сильно нужно, в принципе.
Люки экипажа все снабжены перископами.
Появились персональные световые приборы для мехвода.
Подводя некий итог для ИСУ-152, можно сказать, что самоходка являлась успешным образцом универсальной тяжёлой самоходно-артиллерийской установки. Лучшее подтверждение тому – срок ее службы, который продлился до 70-х годов прошлого века. И участие не в одном локальном конфликте.
Хорошо бронированное чудовище с пушкой, против которой не существовало тогда брони, да еще надежная и неприхотливая – чего еще желать?
Были, конечно, и недостатки. Самым весомым я назвал бы малый боекомплект. Всего 20 выстрелов. Большие снаряды, кроме того, являлись причиной долгого времени загрузки боекомплекта, около 40 минут. Ну, слабаков в артиллеристы не брали, тем не менее, силушка требовалась.
Второй минус – оптика. Ну это уже стало классикой. Телескопический прицел СТ-10 был отградуирован на стрельбу на дистанции до 900 м, хотя орудие позволяло вести стрельбу прямой наводкой на дистанции до 3,5 км. Да, был панорамный прицел, но тут как раз наоборот, на дальней дистанции нужен был телескопический.
Читал в мемуарах, что в 45-м году наши артиллеристы практиковали такой способ, как ведение огня в одну точку несколькими САУ. При таком раскладе недостаточная точность несколько компенсировалась.
Попадание осколочно-фугасного снаряда рядом с целью зачастую выводило её из строя даже без пробития брони. Взрывная волна и осколки могли повредить любому танку и САУ орудие, ходовую часть, прицелы.
Стрельба осколочно-фугасными снарядами ИСУ-152 по бронированной технике была вполне обычным явлением, поскольку в боекомплекте 13 выстрелов из 20 были именно осколочно-фугасными. Остальные 7 были бронебойными (или, значительно реже, – бетонобойными). Но повторюсь, 152-мм ОФ-снаряда было достаточно, чтобы натворить дел.
Знаете, что самое забавное в нашей истории? Сравнить ИСУ-152 толком не с кем. Хотел провести пару-тройку аналогий, но никак. Если взять за критерии ТТХ, вооружение и применение, то надо признать: не было аналогов.
САУ "Hummel"
Были орудия крупных калибров (150-155-мм) на самоходной основе у немцев и американцев. Но что «Hummel» у немцев, что М12 у американцев представляли собой очень легкобронированные гаубицы на базе средних танков. И ни в коем разе не были ни противотанковыми САУ, ни штурмовыми орудиями.
САУ GMC М12
Тяжелый истребитель танков «Ягдпантера»? Да, схож по ТТХ, но чисто противотанковая машина.
Были у немцев штурмовые орудия, которые могли бороться с танками. StuG III и StuG IV. Но обе самоходки были существенно легче ИСУ-152 по вооружению и массе, а также слабее бронированы.
САУ StuPz IV «Brummbär»… Калибр да, остальное – нет. Самоходка была также легче по массе, и ее короткоствольная гаубица калибра 150-мм орудием была, скорее, минометом-переростком, чем полноценной пушкой.
«Ягдтигр». Похоже на правду. Пушка калибром 128 мм и бронирование на уровне ИСУ-152, а местами и покруче. Но и вес почти в 2 раза больше, чем у нашей самоходки. Плюс опять же, явный противотанкист.
И, главное. Количество. То есть то, что могло внести реальный вклад. 79 «Ягдтигров» и 340 «Брумбаров» — в сравнении с тремя с лишним тысячами только ИСУ-152…
Лучшая? Лучшая. Может, не самая, тут с ИСУ-122 надо будет сравнить, но тем не менее.
Благодарим администрацию Музея отечественной военной истории в Падиково за предоставленный экземпляр ИСУ-152.
