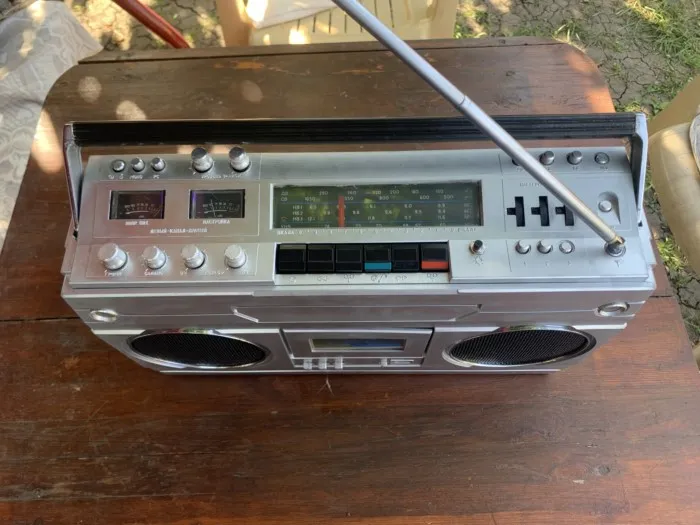

Магнитола «Нерль РМ-206С»

Пишет: RadioHead89
Магнитола 1991 года выпуска, поздняя, купил на авито за 1,5т.р, как неисправную, под восстановление, по фото было видно, что аппарат комплектный, было и фото внутренностей и там тоже было все на месте - беру! Ностальгия. Была такая у школьного товарища и когда бывали у него в гостях слушали с нее кассеты, ну и конечно, баловались записью на ленту с встроенных микрофонов (их 2 и это стерео режим записи!). Однажды, крутить кассету аппарат отказался и товарищ передал его мне на ремонт, в школе обо мне шла молва: «он шарит в электронике». Неисправность оказалась в порвавшемся пассике и в отсутствии оригинального я натянул резинку от денег, естественно это привело к дикой детонации звука (некое завывание, чаще всего отчетливо слышимое на гитаре, пианино и высоком женском вокале). Товарищ, конечно поблагодарил и даже отблагодарил новой кассетой, но былого звучания уже не было. Спустя некоторое время я его у него этот мафон выкупил за 250р и слушал вечером на нем дальние КВ станции, у меня даже была тетрадь в которую я записывал новые станции, позывные, которых не слышал ранее, жил я за городом и эфир был, относительно чистый. На УКВ было тоже много станций, в общем был мне верным электронным другом! Но любопытство и новые схемы из нового для меня интернета склонили меня к тому чтобы разобрать его на запчасти… Эх)

Магнитола «Нерль РМ-206С»

Магнитола «Нерль РМ-206С»

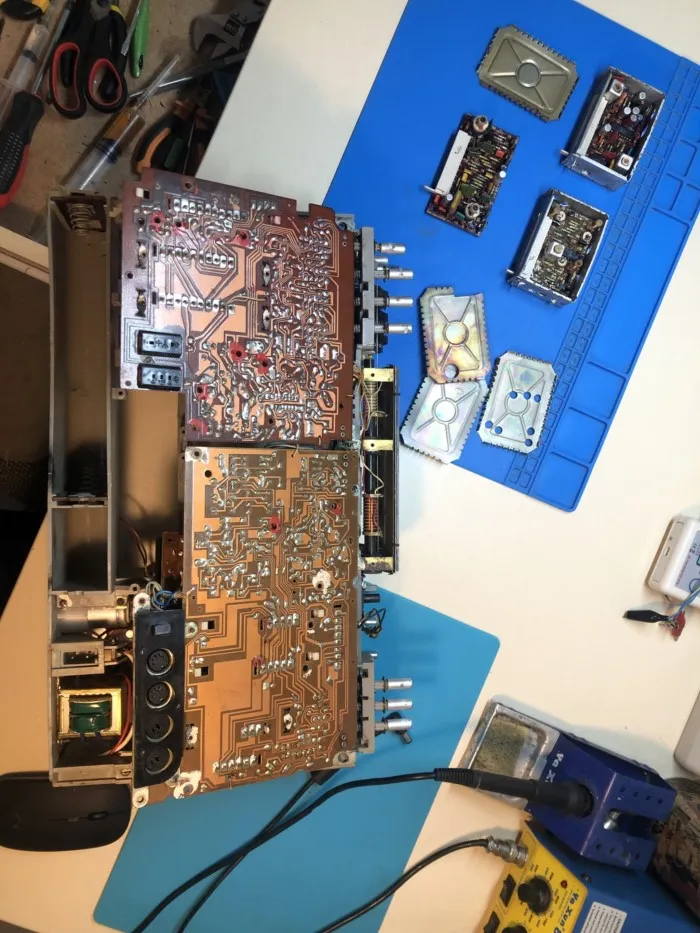

Сперва я полностью разобрал аппарат и разделил на блоки, для замены электролитических конденсаторов

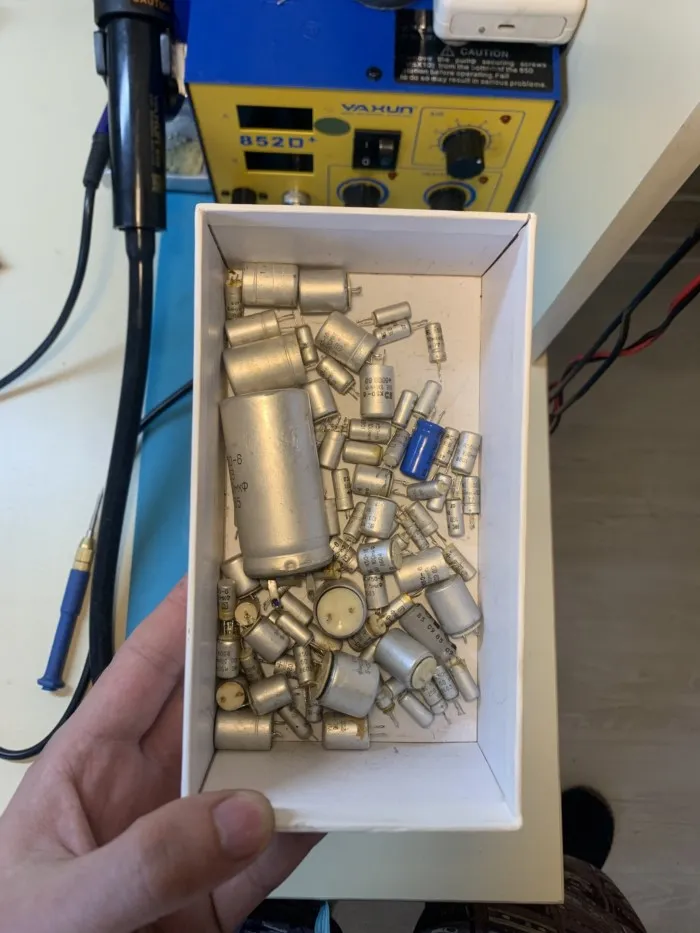

За пару выходных заменил все

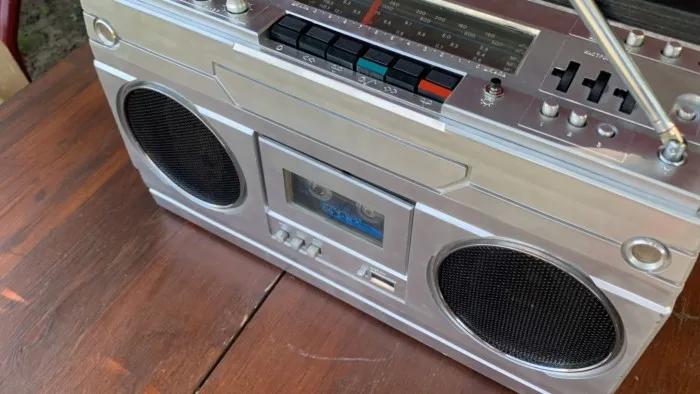

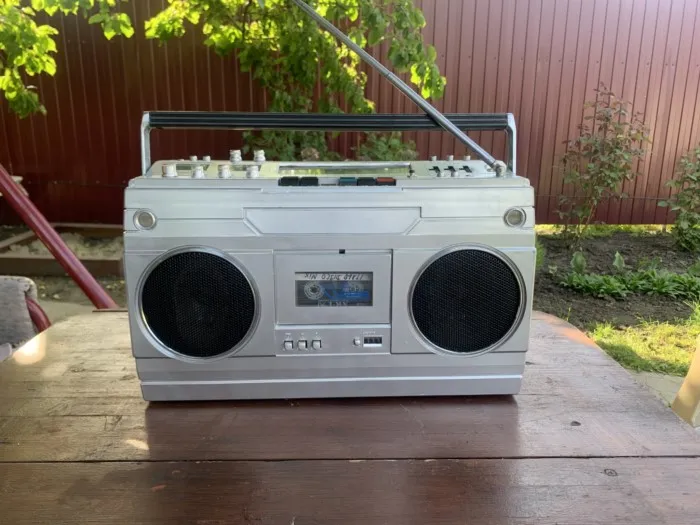

Дальше решил заняться внешним видом

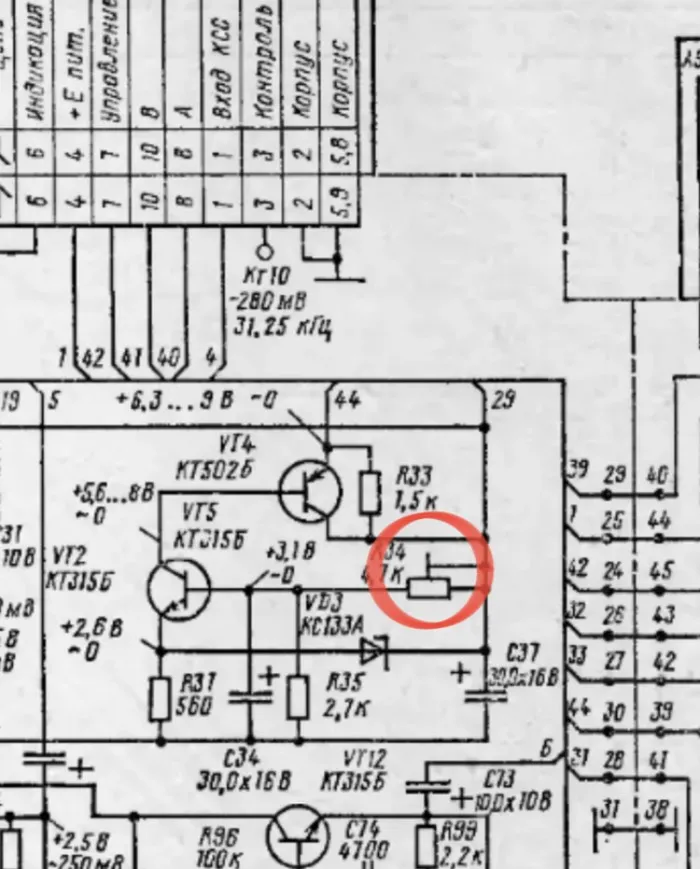

После первого включения выяснилось, что нет звука из левого канала, нет звука из радио. И тут я подвстрял на целый день на поисках пропавшего. Виновники в тракте звука нашлись быстро подачей синуса в 1кГц и проверки каскадов осциллографом. Дохлые КТ315 в тембрблоке. А вот в радиотракте виновник оказался подстроечник в стабилизаторе 5в.



И вот апп зашипел, но на УКВ тишина (одна станция у нас точно есть на УКВ). Давай разбираться, и тут помог совет из одного видео, заменить красные конденсаторы (маленькие как капельки) в блоке УКВ-1-05С. И вот радио заиграло!

Ну и кассету для аутентик, тоже надо запустить. Выполнено). Думаю, поиграюсь с ним и подарю на ДР его тому самому школьному товарищу:)
