Револьверы, пистолеты
Револьвер системы Смита-Вессона (3-я «русская» модель, третий тип)
Данный образец был принят на вооружение русской армии и производился в США по заказу военного ведомства России. Удачные характеристики модели предопределили её популярность как на внутреннем рынке США, так и в странах Европы. Помимо американских предприятий, её выпуск освоили Тульский оружейный завод и фабрика Людвига Лёве (г. Берлин). Известны также японский и турецкий варианты этой модели.

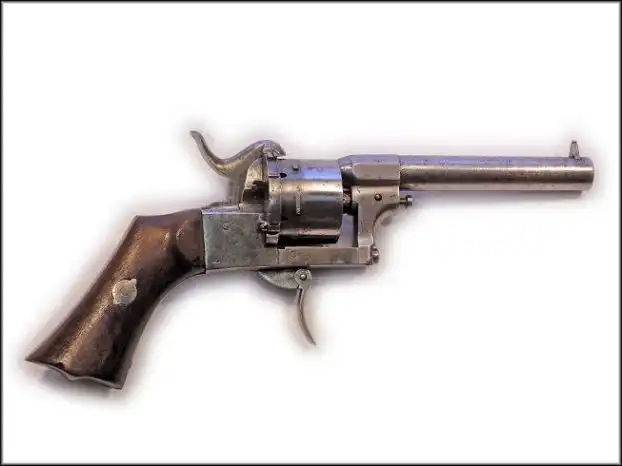

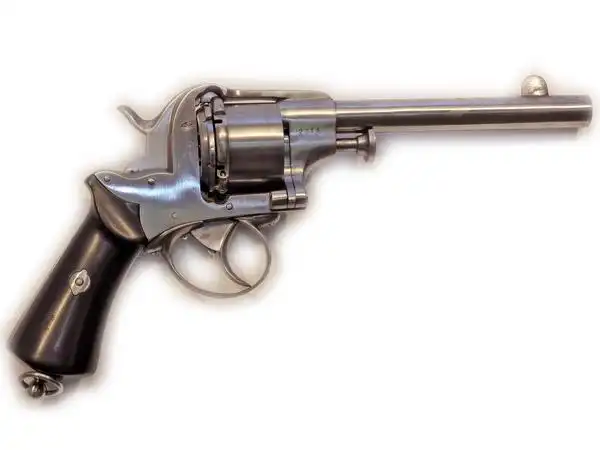

Револьвер под шпилечный патрон
Данный экземпляр типологически относится к револьверам под шпилечный камор-патрон Лефоше (шпилечный патрон с латунной гильзой был изобретен в 1853г.). Капсюль для воспламенения заряда находился внутри гильзы этого патрона. В боковую стенку гильзы, около донца, была вставлена шпилька, один конец которой размещался напротив капсюля, а другой выступал наружу. Удар курка по наружному концу шпильки передавался капсюлю. Барабаны револьверов под шпилечный патрон имели специальные пазы в каморах – для вхождения в них шпилек при заряжании. Револьверы под шпилечный патрон быстро и широко распространились с середины 19 века. Даже после изобретения патронов центрального боя шпилечные револьверы далеко не сразу вышли из употребления и продолжали производиться до конца 19 и даже в начале 20 веков в качестве оружия самообороны.

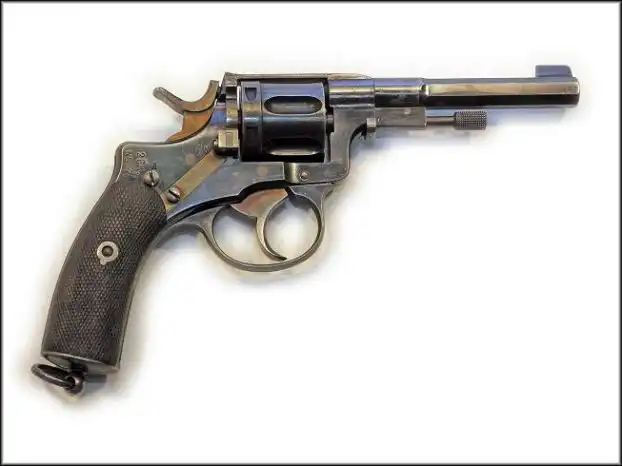

Револьвер системы Нагана обр. 1887г. (шведская модель)
Представленная модель была принята на вооружение в шведской армии в 1887г. после сравнительных испытаний со швейцарским револьвером обр. 1882г. Первоначально шведские револьверы этой модели производились на фабрике «Э. и Л. Наган» (Бельгия, г. Льеж), а затем, в 1897 – 1905 гг. – непосредственно в самой Швеции на предприятии «Хускварна Вапенфабрик».

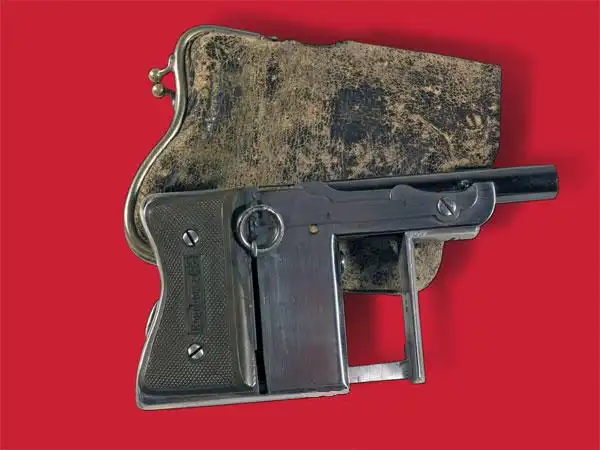

Пистолет системы Рушуза в кошельке
Данный пистолет, предназначенный для самообороны на коротких дистанциях, был изобретен и запатентован французским оружейником А. Рушузом, который работал в Сен-Этьенне с 1890 по 1923г.г.
Данный револьвер имеет следы переделки для использования патронов центрального боя (отверстие под ударником курка для ввинчивания дополнительного бойка и соответствующее ему отверстие в задней части рамки, напротив верхней каморы барабана). Деформация пазов барабана для патронных шпилек произошла, вероятно, вследствие прорыва пороховых газов через каморы барабана. Надпись «MOUVEMENT ACIER» («подвижная сталь» или «движущаяся сталь») на стволе револьвера говорит о том, что ствол был произведен из высококачественной стали, изготавливаемой конвертерным способом по технологии, разработанной в 1856-1860 годах Генри Бессемером.

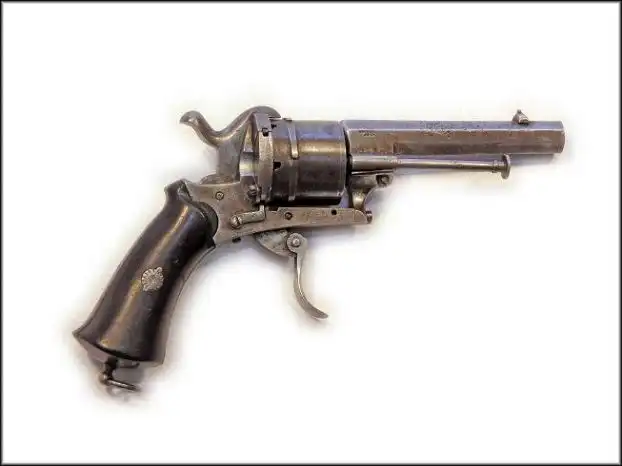

Револьвер под шпилечный патрон

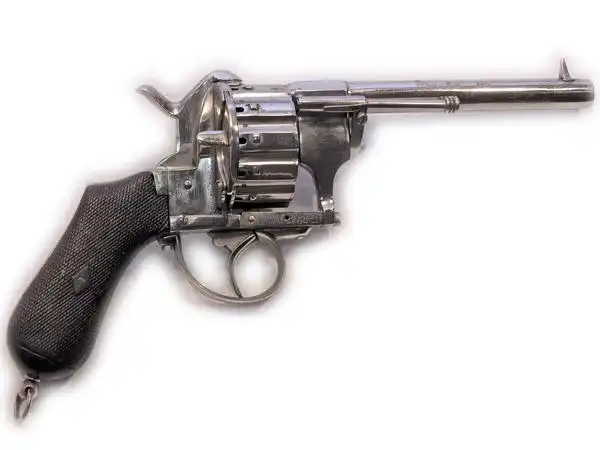

Револьвер под шпилечный патрон (системы Шайнё)
Представленный экземпляр определен как револьвер двенадцатизарядный под шпилечный патрон. В литературе револьверы под этот патрон называются обыкновенно по имени его создателя, французского оружейника Лефоше, хотя конструкции первого из принятых на вооружение шпилечных револьверов (флотский, модель 1855 г.) была создана на основе запатентованного в 1853 г. французом Шенэ ударно-спускового механизма двойного действия.
Во франко-бельгийской оружейной терминологии, однако, многозарядные револьверы представленного типа именуются по имени бельгийского оружейника и изобретателя Жана Шайнё, получившего в конце 1850-х – 1860-х гг. ряд патентов на 12-ти и 20-ти зарядные револьверы под шпилечный патрон.
Револьвер системы Лево
Бельгийский оружейник Дезире Донадьё Лево, работавший в городе Фенёр, сконструировал револьвер данной системы, а также в 70-х годах 19 века запатентовал ряд своих изобретений, относящихся к переломным рамкам револьверов.

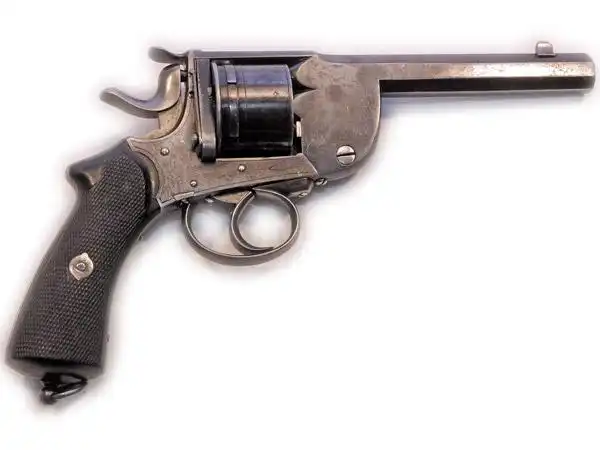

Револьвер системы Герреро обр. 1865 г.
Представленный револьвер был предложен итальянским оружейником из Генуи Алессандро Герреро, и запатентован им в 1865 г. в США (в русской литературе встречается также написание Геррейро). История создания и производства этого револьвера разработана слабо. Несмотря на то, что выдвинутая Герреро оригинальная идея барабана с задним ободком и крышкой имела ряд неоспоримых достоинств (защищенные пазами шпильки патронов, плотное запирание патронов в каморах), ее исполнение, по-видимому, было слишком трудоемким, а эксплуатация такого револьвера – сложной.

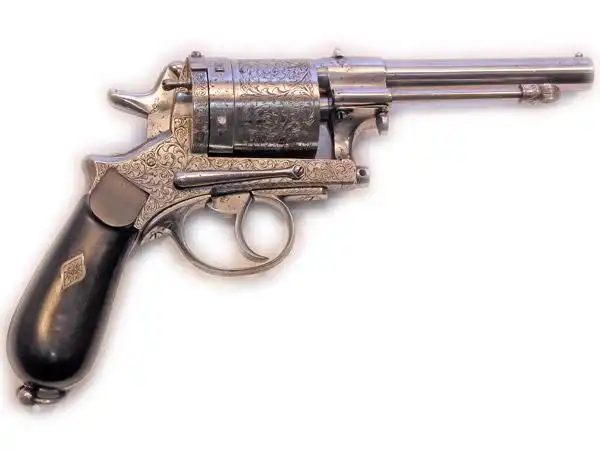

Револьвер системы Гассера обр. 1870 г. (коммерческий вариант)
Представленный экземпляр является коммерческим вариантом револьвера системы Гассера обр. 1870 г. Эта модель – один из первых образцов револьверов под патрон центрального боя – была сконструирована известным австрийским оружейником Леопольдом Гассером в 1869 г. и принята на вооружение армии в 1870 г. В конструкции револьвера еще вполне явственно прослеживаются черты револьверов Лефоше. После смерти Леопольда Гассера созданное им предприятие в Оттакринге возглавил его брат, Иоганн Гассер. Развивая идеи Гассера-старшего, в 1874 г. он предложил новый вариант револьвера, отличавшийся, помимо несколько уменьшенных габаритов, материалом: в этой модели вместо ковкого чугуна была использована литая сталь. В дальнейшем Иоганном Гассером были предложены и выпущены в массовом количестве еще несколько моделей револьверов (в том числе и известная «черногорская» модель).
Помимо оружия для армии предприятие Гассера выпускало и револьверы для коммерческой реализации. Представленный экземпляр, судя по его особой отделке и не характерным для армейских револьверов габаритам, относится именно к такого рода продукции.

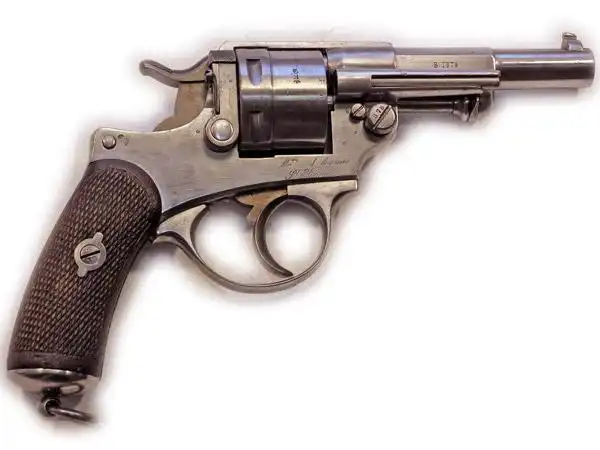

Револьвер армейский солдатский обр. 1873г.
За основу при разработке данной модели был взят револьвер системы Шамело-Делвин. Новый револьвер обр.1873г., во многом повторяющий револьвер Шамело-Делвин, стал зачастую неофициально именоваться револьвером «Сен-Этьенн» (по названию города, где такие револьверы производились).
Револьвер системы Мариетта
По совокупности признаков представленный образец является одной из первых европейских моделей револьверов под унитарный патрон кольцевого воспламенения. По устройству и формам револьвер сходен с более ранней моделью, предложенной бельгийским оружейником Жилем Мариеттом под шпилечный патрон. Кольцеобразный спусковой крючок был впервые применен им же в конструкции капсюльного бесствольного «бундельревольвера», послужившего прототипом для более поздних «пеппербоксов» под унитарные патроны. Способ соединения ствола и рамки при помощи одного фиксирующего винта, изобретенный Мариеттом, в дальнейшем использовался в конструкции револьверов многими европейскими и американскими оружейниками.
Револьверы Мариетта никогда не были боевым оружием и предназначались исключительно для самообороны и тренировочной стрельбы. Для револьверов данной конструкции чаще всего применялись патроны Флобера кольцевого воспламенения, с уменьшенной навеской пороха и безоболочечной свинцовой пулей, а также сходные с ними по характеристикам патроны американского производства. Производились такие револьверы как многими известными фирмами, так и небольшими оружейными мастерскими. Зачастую, для уменьшения расходов, небольшие мастерские не приобретали патентов на производство и не проводили испытаний своих изделий в государственных пробирных палатах.

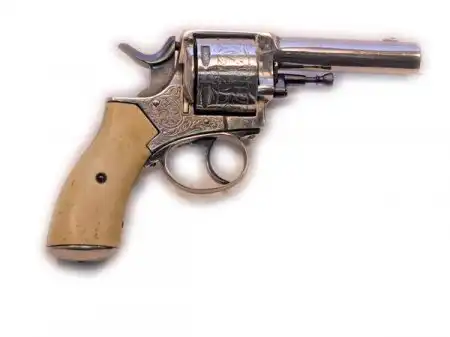

Револьвер типа «бульдог»
Типологически данный револьвер относится к чрезвычайно разветвленному семейству карманных револьверов, известному под обобщающим названием «бульдоги». «Родоначальником» семейства был так называемый «Британский бульдог», производившийся в 1878 – 1914 гг. Приблизительно в этих же хронологических пределах выпускались американские и европейские его копии (наиболее массово – бельгийские). Револьверы этого семейства отличались компактностью, небольшими размерами и массой, а также выраженной простотой конструкции (классические ее признаки – короткий ствол, монолитный корпус с цельной рамой, поочередное экстрактирование гильз из барабана). Предназначались для самообороны. Вместо патронов с пулями зачастую использовались патроны с перцем или солью. В силу огромного количества выпускавшихся моделей, их классификация и точная атрибуция затруднена.
Данный экземпляр имеет черты, близкие как к раннему английскому прототипу (форма рукояти), так и к револьверам массового бельгийского производства (упрощенная конструкция, плохая пригонка деталей и обработка поверхностей, нарушенная сверловка ствола, слабо выраженные нарезы). В Бельгии такие «бульдоги» выпускались зачастую мелкими производителями и, скорее, напоминали популярные модели (как, например, представленный револьвер, имитированный под знаменитую модель «Британский полицейский»), чем являлись их точной копией.

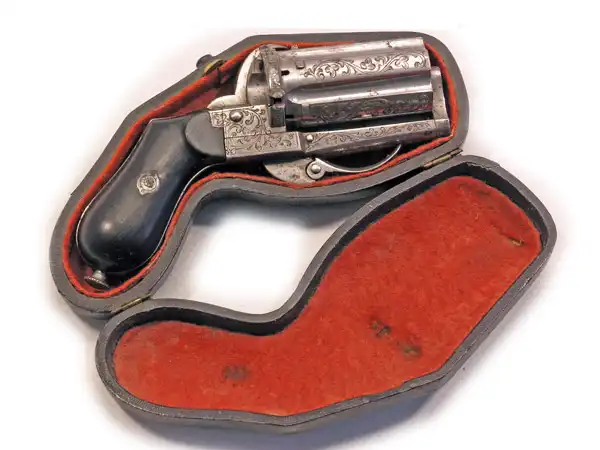

Револьвер типа «перечница» в футляре
Револьвер относится к так называемым «пеппербоксам» («перечницам») – оружию, в котором скорострельность достигалась применением вращающейся связки стволов. Вначале «перечницы» выпускались с капсюльными замками, после 1851г. – под шпилечный патрон Лефоше, а с конца 1860-х годов – и под патрон центрального боя.

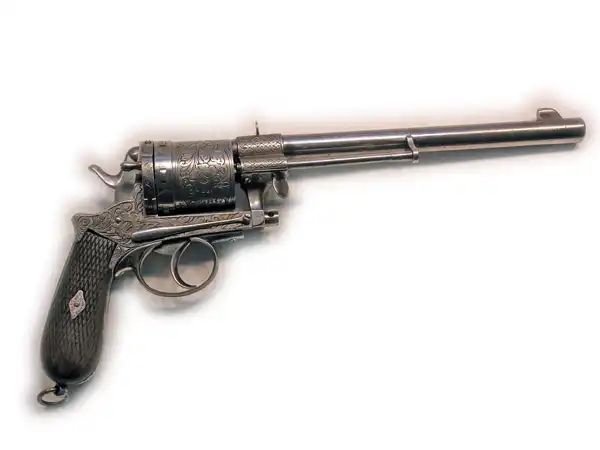

Револьвер армейский системы Гассера обр. 1870/1874 г.г. (черногорская модель)Револьвер этой системы разработан австрийским оружейником Гассером в 1870 году и имеет ряд конструктивно сходных деталей с револьверами системы Лефоше, однако предназначен для стрельбы патронами центрального боя. Первоначально револьвер производился только в Австро-Венгрии, но затем его выпуск был налажен и в Бельгии. Длинноствольные револьверы калибра 11,75 мм изготавливались для черногорской милиции, в состав которой входило все взрослое мужское население Черногории. С 1860 года Черногорией правил князь Николай I Негош, ставший в 1910-м году первым (и единственным) королем Черногории.

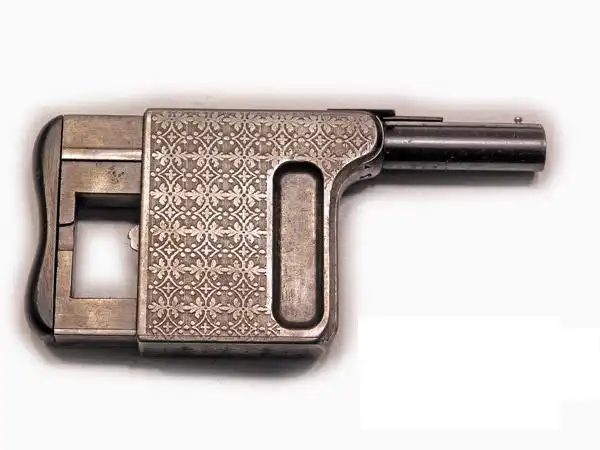

Пистолет «Голуа №2»
Пистолет представленного образца был разработан и запатентован французскими оружейниками Пьером Блашоном и Этьеном Мимаром в 1892 г. Модель получила название «Голуа №1» («галльский пистолет №1», или «Галл №1»). Образцы пяти следующих моделей (№2 – №6) отличались от первоначальной качеством отделки корпуса и ствола (так, например, у «Голуа №2» декорирован только корпус, у «Голуа №3» – ствол и корпус). Пистолет предназначен для самообороны на коротких дистанциях и серийно производился на оружейной мануфактуре в Сент-Этьенне с 1893 г. по 1913 г.
Пистолет неавтоматический, его механика приводится в действие при нажатии на подпружиненную раму пистолета, в результате чего сначала в канал ствола досылается патрон и взводится пружина ударно-спускового механизма, а затем, при занятии рамой крайнего переднего положения, освобождается боек и происходит выстрел. Далее две возвратные пружины толкают раму назад, благодаря чему происходит выброс стреляной гильзы через специальный паз. Предохранитель расположен на корпусе с левой стороны и имеет три положения: в первом положении блокируется рама пистолета от нажима; второе положение позволяет вести огонь; в третьем положении разблокируется защелка с правой стороны корпуса, после чего можно выдвинуть боковину и получить доступ к обойме пистолета для перезарядки. Стрельба из такого пистолета велась патронами специальной конструкции.

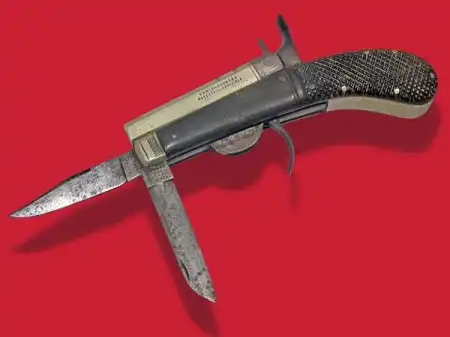

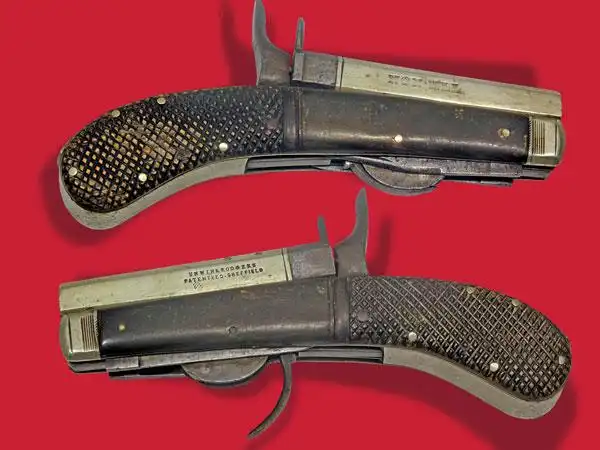

Нож-пистолет складной
Данный образец комбинированного оружия по своим характеристикам является универсальным инструментом с возможным использованием его в качестве оружия самообороны. Подобные предметы-гибриды были широко распространены среди европейских горожан в 19 веке и производились как крупными предприятиями, так и небольшими оружейными мастерскими.
Конструкция настоящего ножа-пистолета была предложена и запатентована шеффилдской фирмой Филиппа Анвина и Джеймса Роджерса 14 мая 1861г. Модель выпускалась до 1880-х годов с различными типами замков (капсюльными и под патрон «монтекристо») и на нескольких предприятиях. Данный экземпляр выполнен на предприятии фирмы-разработчика. Следует отметить, что шеффилдские оружейники семейства Роджерс известны прежде всего своими работами в области оружия холодного; так, например, широкую европейскую известность получили охотничьи ножи и кинжалы фирмы «Джозеф Роджерс и сын».

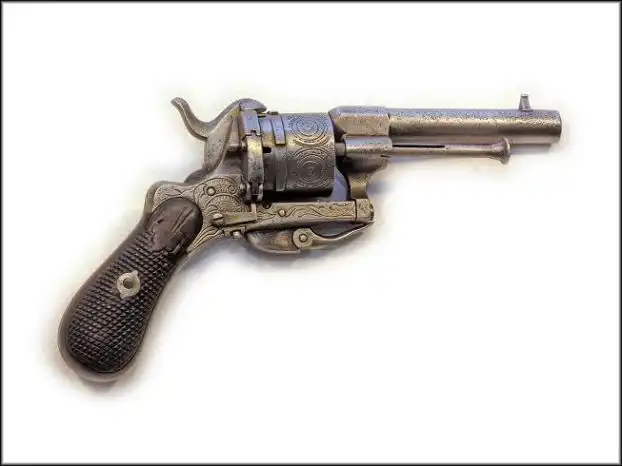

Револьвер под шпилечный патрон
