Пистолет-пулемет Шпагина

ППШ: легендарное оружие ВОВ.

Характеристики.

Пистолет-пулемет системы Шпагина Обр. 1941 г.
Калибр - 7,62 мм
Вес
--без магазина - 3,5 кг
--со снаряж. дисковым магазином -5,3 кг
--со снаряж. коробчатым магазином - 4,1 кг
Длина - 842 мм
Емкость магазина (дискового/коробчатого) - 71/35 патронов
Темп стрельбы около 1000 выс/мин
скорострельность:
--одиночными - 30 выс/мин
--короткими очередями - 70 выс/мин
--длинными очередями - 100 выс/мин
Начальная скорость полета пули - 500 м/с
Прицельная дальность 0 500/200 м
Используемые патроны - 7,62х22 мм (ТТ)
_______________________________________
_______________________

Этот пистолет-пулемет (ПП) конструкции Г.С. Шпагина (1897-1952) был принят на вооружение в декабре 1940г. Всего было выпущено более шести миллионов экземпляров! В послевоенный период (А кое-где - и по сей день) находился на вооружении военизированной охраны. В странах СНГ сохранился со времен войны; отдельные образцы ППШ найдены на местах былых боев и восстановлены.

В принципе, ППШ устроен аналогично своему предшественнику - ППД (пистолет-пулемет системы Дегтярева обр. 1934 г.), но большинство деталей изготовлено штамповкой. Стрельба ведется с "открытого" затвора. В момент выстрела взведенный затвор под действием сжатой возвратной пружины устремляется вперед, извлекает из магазина патрон, досылает его и разбивает капсюль неподвижно закрепленным в чашечке затвора бойком.

Ударно-спусковой механизм обеспечивает ведение одиночного и автоматического огня Переводчик вида огня расположен под спусковой скобой впереди спускового крючка. Неавтоматический предохранитель выполнен в виде движка в пазу рукоятки затвора. Он может фиксировать затвор в переднем и взведенном положении за счет введения зуба предохранителя в вырез паза ствольной коробки, где перемещается рукоятка затвора. Прицел открытый секторный с десятью делениями от 5 до 50 0м, или с поворотным целиком для стрельбы на 100 и 200м. Питание патронами осуществляется из дискового или коробчатого магазина.

Ствол пистолета-пулемета помещен в кожух для защиты его от ударов, а рук стрелка от ожогов при нагреве ствола. Передняя часть кожуха скошена и является дульным компенсатором, уменьшающим "подскок" ствола при выстреле. Кожух имеет окна для улучшения охлаждения ствола. Передние окна служат дульным тормозом, уменьшающим отдачу. Пороховые газы, следующие за пулей, ударяют в переднюю скошенную часть кожуха, выходят через окна и тянут ствол вперед, чем и достигается уменьшение силы отдачи.

Достоинства конструкции.

Значительная дульная энергия (665 Дж), высокое убойное и пробивное действие пули. Большая начальная скорость пули обеспечивает хорошую настильность траектории ее полета, что облегчает выбор точки прицеливания. Длинная прицельная линия, наличие компенсатора отдачи и деревянный приклад, обеспечивающий удобство прицеливания и плотность удержания, способствуют хорошей меткости стрельбы, особенно одиночными выстрелами. Кроме того, деревянным прикладом можно действовать в рукопашном бою.

Кожух затвора и ствола надежно предохраняют руки стрелка от ожогов. Предохранитель мушки полностью закрывает ее, оберегая от ударов и смещения. Переводчик вида огня вблизи спускового крючка удобно переключать.

Большая емкость дискового магазина обеспечивает плотность огня. Наличие двойной улитки в конструкции дискового магазина повышает его устойчивость к ударам: появление небольших вмятин не вызывает задержек при стрельбе, как это часто бывает у ППД. Ребра жесткости у коробчатого магазина тоже повышают его прочность.

Пистолет-пулемет легко разбирается для чистки и смазки. По эффективной дальности стрельбы ПП в 1,2 - 1,4 раза превосходит немецкий МП-38/40.

Недостатки конструкции.

Высокий темп автоматической стрельбы влечет повышенный расход патронов и большой разброс пуль. Большая масса оружия, особенно с дисковым магазином, затрудняет обращение с ним. Большая масса затвора обуславливает повышенное колебание оружия из-за сильных ударов по казенной части ствола при движении затвора вперед и по амортизатору затвора при движении назад, что снижает кучность стрельбы очередями, особенно из неустойчивых положений.

Низкая надежность предохранителя нередко становилась причиной случайных выстрелов при падении оружия и ударов прикладом. Дисковый магазин снаряжать сложнее, чем рожковый.

Не совсем удачной является конструкция переводчика вида огня. В случае поломки или ослабления пружины гнетка переводчика происходит самопроизвольное переключение на автоматический огонь.

Неподвижно закрепленный боек является причиной задержек стрельбы при загрязнении чашечки затвора копотью или попадания на загустевшую смазку
пыли. Ослабление пружины магазина или даже незначительная погнутость загибов магазина часто приводит к утыканию патронов в казенную часть ствола. Затвор можно взводить только правой рукой (По сравнению со всем этим перегрев - так, семечки).

Послесловие.

Образ ППШ неразрывно связан с Великой Отечественной Войной, с образом солдата-освободителя. А если обойтись без излишнего пафоса, то ППШ - простое, но
эффективное оружие, которое появилось очень во время. Не с проста в параде шестидесятилетия Победы в Томске участвовала колонна, "вооруженная" (пускай
муляжами) ППШ.

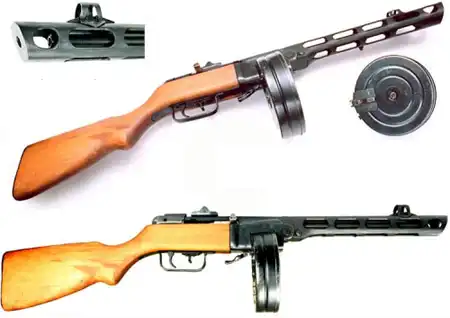

ППШ-41 ранней версии с барабанным магазином и секторным прицелом.



ППШ-41 поздней версии с секторным (рожковым) магазином и перекидным упрощенным прицелом.

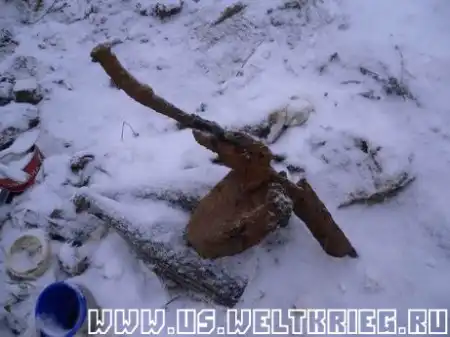

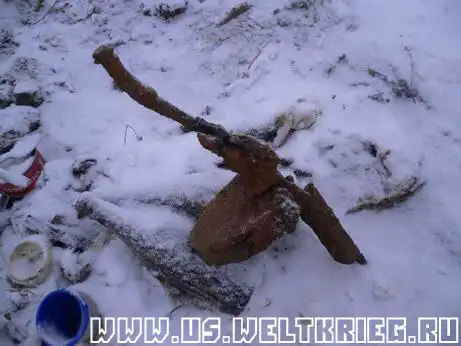

Остатки ППШ. Диск полон. Найден с отстанками неизвестного солдата в немецкой траншее.
