Раз уж начал об оружии то продолжу. Сегодня винтовки SIG (Фанатам CS Посвящается)
Среди высококачественных швейцарских товаров: станков, часов, сыра, шоколада, далеко не последнее место занимает и стрелковое оружие, в том числе автоматические штурмовые винтовки. И это не является странным, поскольку мирная, нейтральная Швейцария является одним из наиболее милитаризованных государств в мире, при относительно небольшой численности вооруженных сил — 3400 человек регулярного состава и 393 300 переменного состава. На все население, состоящее из 7 млн человек, насчитывается ни много ни мало 4 млн единиц разрешенного стрелкового оружия, в том числе 600 000 штурмовых винтовок, хранящихся дома у резервистов. Задача «Постоянно держать порох сухим», при этом, неукоснительно соблюдая принцип нейтралитета, является одним их основных для добропорядочных швейцарских бюргеров.
Швейцарские оружейники одними из первых, еще в начале 1920-х гг., приступили к работам над автоматическими винтовками под «промежуточный» патрон. После ряда исследований они пришли к выводу о том, что перспективное оружие пехоты будет автоматическим с возможностью выбора вида огня и обеспечением мгновенного открытия огня на ходу, с использованием любых встречающихся на местности естественных упоров; максимально легким и компактным; надежным; маневренным, обладая при этом достаточной мощностью на дальностях действительного огня 600 - 8OO м. Однако вплоть до начала пятидесятых годов, несмотря на большое количество самых разнообразных конструкций этого оружий, проектируемого как под штатный 7,5x55 винтовочный патрон М, 1911, так и под новые «промежуточные» патроны кал. 7,65 мм, швейцарские конструкторы не могли добиться создания действительно надежного образца подобного оружия. И только после множества проб и ошибок в 1954 г. инженеру из оружейной фирмы Schweizerische Industrie-Geselschaft (SIG) в г. Нейхау-зене-на-Рейне - Рудольфу Армслеру удалось сконструировать более или менее удачную автоматическую винтовку, рассчитанную под 7,5-мм винтовочный патрон.

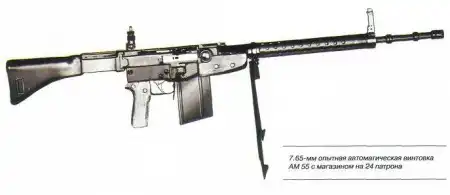

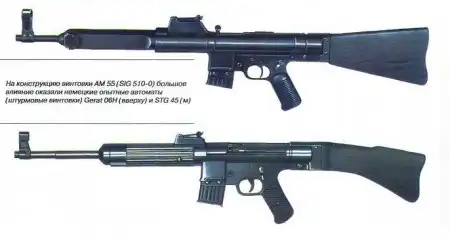

В 1955 г. винтовка принимает свои окончательные формы. Фирма-изготовитель присвоила новому образцу индекс АМ 55 (впоследствии винтовка стала более известена как SIG 510-0). Это было достаточно своеобразное оружие, обладающее крупными габаритами. На его конструкции сказалось сильное влияние опытных германских автоматов (штурмовых винтовок) Gerat 06Н, что не могло не наложить свой отпечаток на основы работы автоматики.

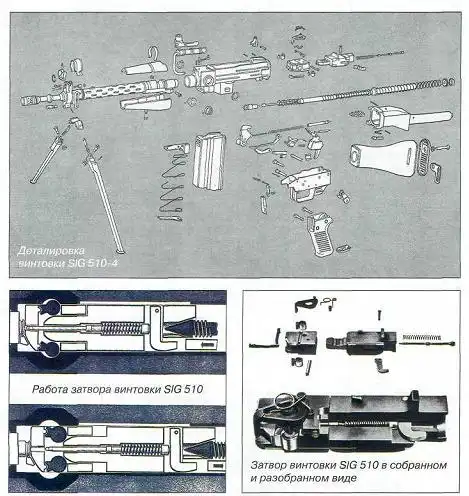

Она работала по принципу использования полусвободного затвора с роликовым запиранием канала ствола. Общая компоновка также была аналогична германскому автомату Gerat 06H. Коробка ударно-спускового механизма и приклад отъемные, крепились к ствольной коробке шпильками. Рациональное размещение центра тяжести винтовки было дополнено прямым прикладом, расположенным на одной оси с каналом ствола, что позволило уменьшить отдачу, а также исключило вертикальное смещение ствола во время стрельбы. Ударно-спусковой механизм, выполненный отдельным агрегатным узлом, допускал ведение одиночного и автоматического огня. Ударный механизм - куркового типа. Питание осуществлялось из отъемного секторного магазина емкостью 24 патрона. Прицельные приспособления - мушка и прицел - складные, копировали аналогичную конструкцию в известной германской автоматической винтовке для парашютистов-десантников FG.42. Диоптрический прицеп снабжен барабанчиком с фиксированными установками, рассчитанными на дальность до 800 м. Поскольку меткость стрельбы из AM 55, рассчитанной на использование очень мощного 7,5-мм винтовочного патрона, особенно при стрельбе очередями, оставляла желать лучшего, то для большей устойчивости конструктор оснастил свое достаточно крупное и тяжелое оружие сошкой. Раздельная соха состояла из деревянных цевья и приклада оригинальной формы. На стволе смонтирована рукоятка для переноски винтовки. Охлаждение ствола воздушное, кожух имел окна перфорации. На дульном срезе ствола монтировалась специальная насадка для метания ружейных гранат, причем для этой стрельбы, проводившейся с помощью холостых патронов, предназначался специальный б-зарядный магазин.

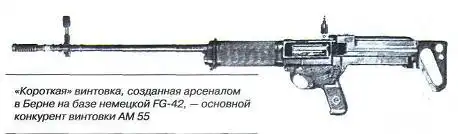

После ряда удачных испытаний автоматическая винтовка SfG 510-0 одержала убедительную победу над своим конкурентом - «короткой» винтовкой, созданной арсеналом в Берне, которая копировала германскую FG.42.

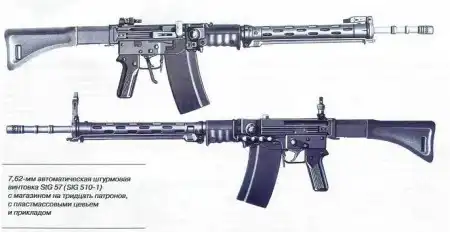

В 1957 г. оружие Армслера было наконец-то принято на вооружение швейцарской армии под обозначением «7,5-мм штурмовая винтовка мод.57» (SIG 57). От своего прототипа она немного отличалась удлиненным цевьем и улучшенной формой затылка приклада; иным креплением сошек, монтировавшихся чад стволом; возможностью использования, помимо стандартного секторного магазина на 24 патрона, также и коробчатого 30 - зарядного магазина от швейцарского ручного пулемета сист.Фурера мод. 25, По настоятельному требованию военных в конструкцию винтовки внесли два, на первый взгляд совершенно несущественных изменения, которые отвечали архаичным традициям швейцарской армии: цилиндрическая рукоятка перезаряжания бы па заменена цилиндро-конической (по типу старых магазинных винтовок Шмит-Рубин, служивших швейцарцам еще с середины 1880-х гг.), кроме того, на стволе был смонтирован крюк для установки оружия на привале в козлы. Стремясь повысить надежность и прочность узлов винтовки, конструкторы фирмы SIG предусмотрели изготовление наиболее ответственных деталей методом механической обработки стальных поковок, что положительно сказалось на надежности StG 57, но одновременно с этим привело к резкому увеличению ее массы и повышению себестоимости производства.

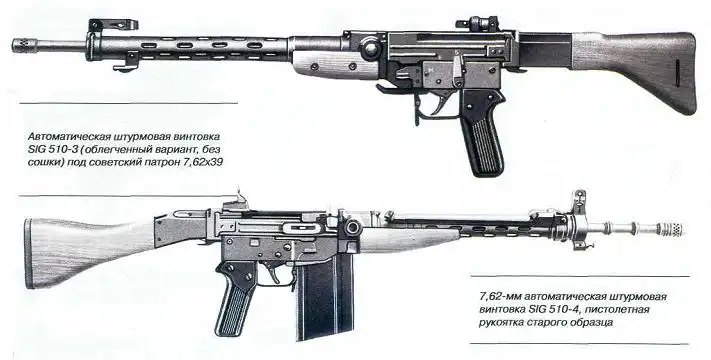

На следующий год фирма SIG представила новую экспортную модификацию винтовки SIG 510-1, рассчитанную на использование патрона 7,62 НАТО. Сильнейшее давление на военно-техническую политику нейтральной Швейцарии, которое оказывали страны НАТО и не в последнюю очередь Соединенные Штаты, привело к тому, что швейцары были вынуждены стандартизировать свое вооружение с оружием Северо-Атлантического блока и в том же 1958 г. принять на вооружение своей армии модернизированный вариант StG 57, перестволенной под патрон 7,62 НАТО. Вскоре появляются еще несколько вариантов этой штурмовой еинговки: SIG 510-2, представлявший собой облегченный вариант SIG 510-1; без сошек. SIG 510-3, сконструированный под советский 7,62x39 автоматный патрон обр. 1943 г.

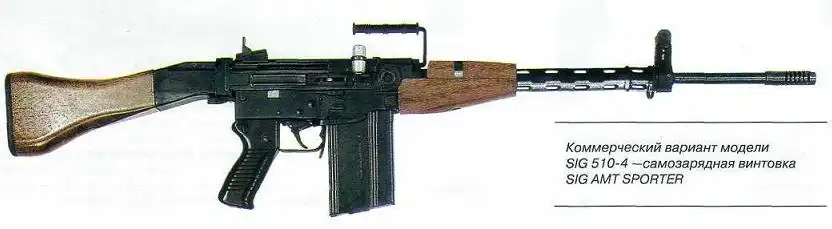

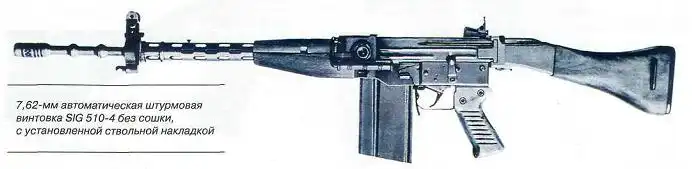

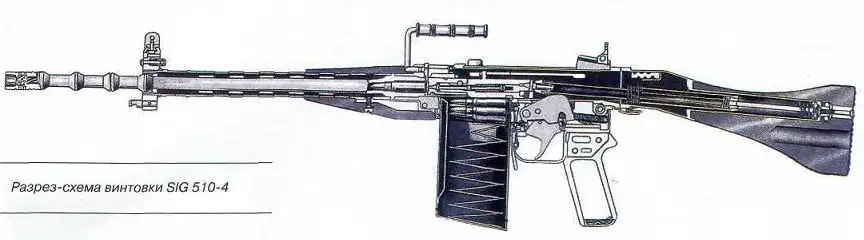

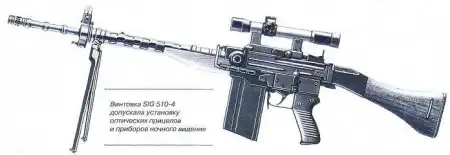

В 1963 г. на вооружение швейцарской армии поступает последний стандартный вариант винтовки SIG 510-4, также рассчитанный на использование патрона 7,62 НАТО, но с измененной формой пистолетной рукоятки управления огнем, новой конструкцией прицельных приспособлений - перекидным прицелам и стоечной мушкой. Теперь питание в модернизированном образце осуществлялась из коробчатого 20-зарядного магазина На этом варианте штурмовой винтовки могли устанавливаться оптические прицелы или приборы ночного видения. Для рукопашного боя винтовки оснащались штыками клинкового типа. Этот достаточно удачный образец автоматического стрелкового оружия получил определенное распространена, наряду со швейцарской армией, и в Южной Америке, Винтовки SIG 510-4 экспортировались в больших количествам в Чили и Боливию. Наряду с армейской винтовкой, существовал и коммерческий самозарядный вариант этой модели, известный под индексом SIG АМТ Sproter. От штатного он отличался наличием ствольной накладки, а также исключением из конструкции винтовки сошки; гранатометной насадки и крюка для установки оружия в козлы
Эта очень крупная и тяжелая винтовка, не совсем удачной специфической конструкции, практически не оставили следа в оружейном деле.
В 1963 г. фирма SIG, изготовив за 25 лет 585 000 штурмовых
винтовок StG 57, прекратила их производство, хотя свою службу в швейцарской армии они продолжали нести вплоть до начала 1990-х гг., пока им на смену не пришли новые штурмовые винтовки StG 90, рассчитанные под малоимпульсный патрон 5,56x45 НАТО.
Значительный боевой опыт полученный в процессе многочисленных войн 1950 -1960-х гг., выявил несовершенство автоматического оружия нормальных калибров (7,5 — 7,62) мм из-за большого рассеивания пуль, особенно при стрельбе непрерывными очередями. Поэтому в ряде стран были начаты научно-исследовательские и опытно-конструкторские работы по повышению кучности боя автоматических винтовок путем перехода оружия на меньший калибр (до 5,56 мм). Малые калибры стрелкового оружия, помимо существенных преимуществ перед оружием калибра 7,62 мм по боевым и маневренным возможностям (наряду с большой дальностью прямого выыстрела и уменьшенной силе отдачи), позволяли улучшить и экономические показатели производства. Подобные свойства оружия, рассчитанного под малоимпульсный патрон, наряду с положительными результатами боевого использовании американской винтовки М 16 во Вьетнаме, стали отправной точкой в работах оружейников из других стран, и в частности Швейцарии, над созданием образцов подобного оружия.

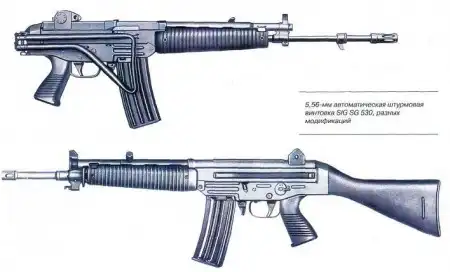

Швейцарская фирма Schweizensche Induatrie-Gesekchaft, идя в ногу со временем, уже е 1967 г разработала для замены штатной 7,62-мм автоматической винтовки S1G 57 свою первую 5,56-мм автоматическую винтовку SG 530-1, рассчитанную на использование малоимпульсиого патрона кал. 5,56 мм Наряду с тем, что стандартный шаг нарезов канала ствола этого оружия равнялся 305 мм, т.е. былл рассчитан на использование 5,5б-мм американского патрона М 193. По требованию заказчика винтовка SG 530-1 производилась и с шагом нарезов 200 мм. что давало возможность вести стрельбу как патронами М 193 (масса пули — 3,6 г; дульная энергии - 170 кгм), так и западногерманскими Mauser-IWK с утяжеленной пулей (масса пули - 5,9 г; дульная энергия - 175 кгм) и бронебойной пулей Mauser-IWK (масса пули - 4,6 г; дульная энергия - 180 кгм). При стрельбе западногерманскими боеприпасами обеспечивалась лучшая стабилизация пули в полете, а также достигалась большая дальность действительного огня.
При использовании новых перспективных боеприпасов кучность боя 5,56-мм винтовок SG 53O-1 при стрельбе одиночным огнем была выше, чем у 7,62-мм винтовок SIG StG мод. 57 примерно в 1,5 раза, однако при стрельбе очередями кучность оказалась выше только на 25%. Исходя из этого, швейцарские оружейники пришли к выводу, что резкого уменьшения рассеивания выстрелов у 5,56- мм оружия при стрельбе автоматическим огнем по сравнению с винтовками нормального калибра не получилось. Это предопределило необходимость проведения дальнейших работ по усовершенствованию перспективного оружия, направленное в первую очередь на существенное повышение устойчивости винтовок во время стрельбы. Над модернизацией автоматический винтовок, рассчитанных под малоимпульсный патрон, швейцарские конструкторы-оружейники работали более двадцати лет, пока смогли создать оружие, в полной мере удовлетворяющее достаточно жестким требованиям военных.

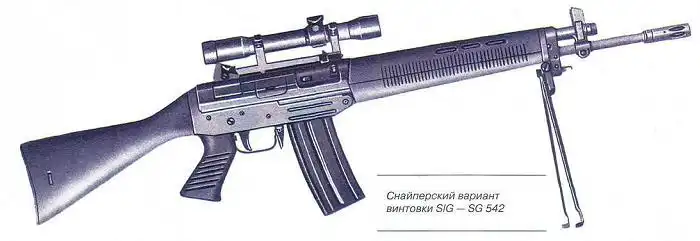

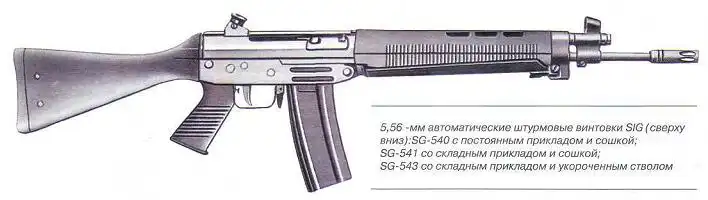

Уже в начале 1980-х гг. швейцарская оружейная промышленность приступила к выпуску новых штурмовых винтовок SIG, рассчитанных под мало импульсный патрон кал. 5.56 мм Стандартный вариант с постоянным прикладом и длиной ствола 460 мм получил индекс SG 540; со складным прикладом и сошками - SG 541 ( а с укороченным стволом длиной 300 мм - SG 543.
Работа автоматики этого оружия основана на принципе использования пороховых газов, отводимых из ствола. Газовый поршень выполнен независимо от затворном рамы и имеет собственную возвратную пружину. Новшеством в этом оружии стало запирание, осуществлявшееся теперь поворотом затвора Винтовка снабжена газовым регулятором, имеющим три положения: для стрельбы наствольными винтовочными гранатами, для стрельбы в нормальных условиях эксплуатации и для стрельбы в затрудненных условиях эксплуатации (при попадании в оружие пыли, снега, грязи). Спусковой механизм рассчитан на ведение одиночного, автоматического огня и фиксированными очередями по три выстрела. При ведении огня одиночными выстрелами точность стрельбы повышается за счет использования спуска с предупреждением. Для стрельбы в зимних перчатках спусковая скоба может откидываться вбок. Питание патронами осуществляется из отъемных коробчатых магазинов емкостью 20 и 30 патронов. После израсходования всех патронов из магазина затвор удерживается на останове в открытом положении. С левой стороны ствольной коробки расположен рычаг останова затвора. На дульном части ствола установлен пламегаситель, который может использоваться в качестве направляющей для стрельбы наствольными винтовочными гранатами. Прицел диоптрический, рассчитан на дистанцию стрельбы до 600 м. Предусматривались установка оптического прицела, а также прицела для стрельбы в условиях ограниченной видимости, Винтовки изготавливались в вариантах как с постоянным, так и со складывающимся вправо прикладом. Использование пластмасс для изготовления приклада, предохранительной скобы спускового крючка, пистолетной рукоятки и цевья позволило снизить массу и стоимость винтовок. На винтовке смонтирован прилив для установки штык-ножа.
В 1975 г фирма Schweizensche Industrie-Geselschaft продала лицензию на производство винтовок SG 540/543 французской фирме Manuhrin, которые теперь получили наименование SIG-Manuhrin серии 540, Французские оружейники смогли наладить не только их производство, но и сбыт практически по всему миру, чему в немалой степени способствовали высокие боевые и служебно-эксплуатационные характеристики этого оружия. Первыми 20 000 новых вин тонок SIG - Manuhrin SG IS40 получили части Французского Иностранного легиона, которые использовали это оружие, наряду со штатными винтовками FA MAS F3, вплоть до начала 1990-х гг. В самой же Франции винтовками SIG- Manuhrin SG 540/543 вооружались части специального назначения вооруженных сил и правоохранительные органы. Новая швейцзрско-французская винтовка SG 540/543 е широких масштабах закупалась для вооружения не только бывшими французскими колониями в Африке: Буркина-Фасо, Джибути, Габоном, Маврикием, Нигерией, но и многими странами в Азии: Индонезией, Ливаном, Оманом, а также в Латинской Америке: Боливией, Эквадором, Никарагуа, Чили, Парагваем.
Принятие на вооружение большинства иностранных армии новых образцов оружия, рассчитаных под 5,56-мм малоимпульсныи патрон, заставил командование вооруженных сил нейтральной Швейцарии в конце 1970-х гг. обратить самое серьезное внимание на эту проблему. Вначале 1980-х гг. множество известнейших швейцарских и зарубежных оружейных фирм предложили армии на выбор достаточно большое количество разнообразных образцов штурмовых винтовок, рассчитанных как под американские патроны 5,56 мм М 193 и S5 109, так и под перспективные швейцарские патроны кал.5,56 и 6 мм. Наряду с требованиями обеспечения простоты обслуживания, прочности и безопасности оружия, группой службы вооружения швейцарской армии были составлены новые требования, предъявляемые к штурмовой винтовке:
1. Помимо стандартного варианта, необходимо иметь укороченный вариант винтовки, предназначенный для использования в качестве индивидуального opужия командного состава армии, экипажей бронетехники, парашютно-десантных частей и подразделений специального назначения,
2. По кучности боя новая винтовка не должна уступать штатной винтоеке StG 57 на дальности 300м.
3. Новая винтовка должна быть легче по сравнению со штатной SIG 57.

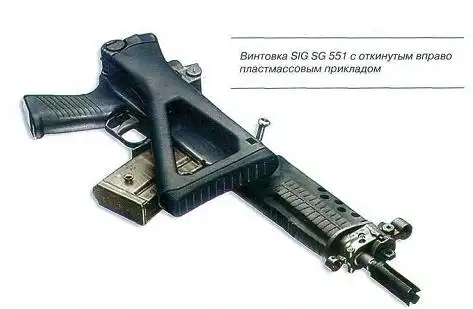

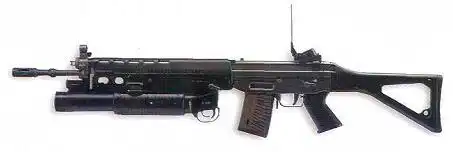

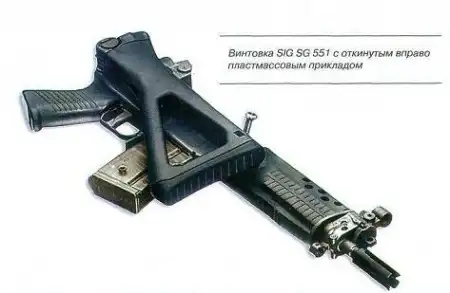

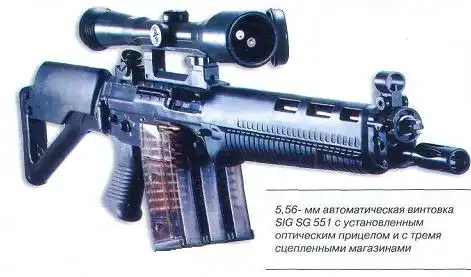

В трудной конкурсной борьбе заслуженную победу одержал и образцы фирмы SIG -стандартная 5,56-мм автоматическая штурмовая винтовки SG 550 (усовершенствованный вариант винтовки SG 540) С длиной ствола 528мм и укороченная 5,5б мм автоматическая штурмовая винтовка SG 551 с длиной ствола 363 мм.
Новое оружие, получившее в вооруженных силах Швейцарии индекс - StG 90, было рассчитано на использование 5,56x45 швейцарского патрона GP90 - аналога 5,5б-мм патрона НАТО SS 109 (с шагом нарезов канала ствола 290 мм), предназначалось для замены штатной 7,62-мм автоматической винтовки StG 57.До конца 1998г швейцарская армия получила 600 000 винтовок StG 90.
В конструктивном отношении винтовка StG.90 во многом аналогична своему прототипу - SG 541/543. Газовый регулятор - двухпозиционный: для работы в нормальных и для стрельбы в затрудненных условиях эксплуатации (при попадании в оружие пыли, снега, грязи). Для его регулировки можно использовать патрон или штык. Спусковой механизм рассчитан на ведение одиночного, автоматического огня и очередями фиксированной длины (по три выстрела). При стрельбе на дальность 100 м используется откидная мушка с люминесцентным порытием. На винтовке возможна установке оптического прицепа и прицела ночного видения. На нижнем накладке пластмассового цевья закреплены складывающиеся сошки. Спусковая скоба может откидываться вбок (влево или вправо) для ведения стрельбы е зимних рукавицах. На дульной части ствола установлен дудьный тормоз-пламегаситель, одновременно выполняющий роль направляющей для стрельбы винтовочными наствольньзми гранатами. Питание из коробчатых магазинов, изготовленных из прозрачной пластмассы, емкостью на 20 и 30 патронов. Вариант магазина емкостью 30 патронов предназначен для экспорта. Снаряжение магазина осуществляется из 10-зарвдных обойм. Особенностью швейцарских магазинов, которые выполнены в соответствии со стандартом НАТО STANAG 4172. является прозрачная пластмасса, из которой они изготовлены, что позволяет визуально контролировать расход боеприпасов. Боковые стенки магазинов выполнены со специальными приливами и пазами, которые используются для сцепления магазинов по два-три с целью упрощения и ускорения их замены. После израсходования всех патронов из магазина затвор удерживается на останове в открытом положении. С левой стороны ствольной коробки расположен рычаг останова затвора. Пластмассовый приклад, откидывающийся направо, имеет резиновый амортизатор затылка, что в немалой степени влияет на снижение отдачи и обеспечивает высокую точность стрельбы как из устойчивых, так и неустойчивых положений — с рук, С ходу, с колена. Вырез в прикладе позволяет удерживать Оружие при стрельбе левой рукой. Приклад и цевье изготавливаются из армированной металлической проволокой пластмассы, т.о. по прочности они не уступают лучшим породам твердого дерева. На винтовке смонтирован прилив для установки штык-ножа.
Новые швейцарские винтовки конструктивно просты и надежны в эксплуатации, могут использоваться для стрельбы кап с правой, так и с левой руки. По сравнению с винтовкой StG 57 винтовка StG 90 имеет меньшее количество деталей (174 против 237) и характеризуется более высокой технологичностью. Большая часть мх изготовлена методом штамповки из листовой стали. Приклад, ствольные накладки, пистолетная рукоятка управления огнем и магазин - изготовлены из высокопрочной пластмассы. Использование пластмасс для изготовления приклада, предохранительной скобы спускового крючка, пистолетной рукоятки и цевья позволило снизить массу и стоимость винтовок. Большое внимание швейцарские оружейники уделили в згой винтовке надежности работы оружия и безопасности обращения с ним. Живучесть StG 90 составляет не менее 15 000 выстрелов. Вероятность самопроизвольного выстрела в этой винтовке возникает только при скорострельности 240 выстр/мин, в то время как требования швейцарской армии определяют максимальную скорострельность, при которой возможно возникновение самопроизвольной автомата ческой стрельбы в 160 выстр/мин. Общий боевой вес оружия с боекомплектом 120 патронов в четырех снаряженные магазинах равен б кг.
При стрельбе очередями по 10 выстрелов со станка на дистанцию 300 м винтовка StG 90 показала следующие результаты: из 240 выстрелов было получено 226 попаданий, характеристика срединного отклонения составила в среднем 70x60 мм. При стрельбе из этого образца, установленного на сошках на дистанции 100 м, на каждые 100 выстрелов приходилось 91,1 попадание, с рассеиванием 213x194 мм {при использовании диоптрического прицела) и 134x170 мм (при использовании оптического прицела с 4-кратным увеличением}. 5,56-мм малоимпульсный патрон дает небольшую отдачу, так что при ведении стрельбы не только одиночными выстрелами, но и непрерывными очередями из StG 90 ствол винтовки не подбрасывает веерх. Однако при стрельбе на большие дальности во время сильного бокового ветра необходимо вносить поправки на ветер, который сносит легкую пулю. Таким образом, швейцарская армия получила отличное оружие, характеризующееся очень высокими боевыми и эксплуатационными характеристиками

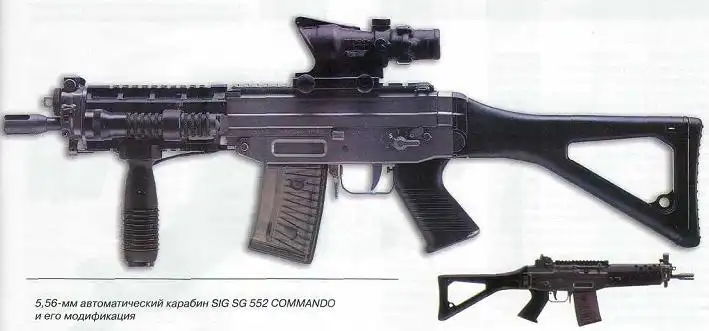

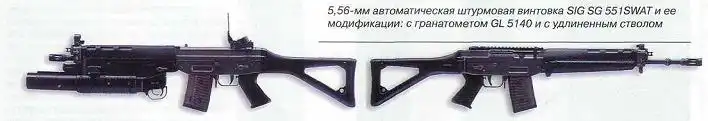

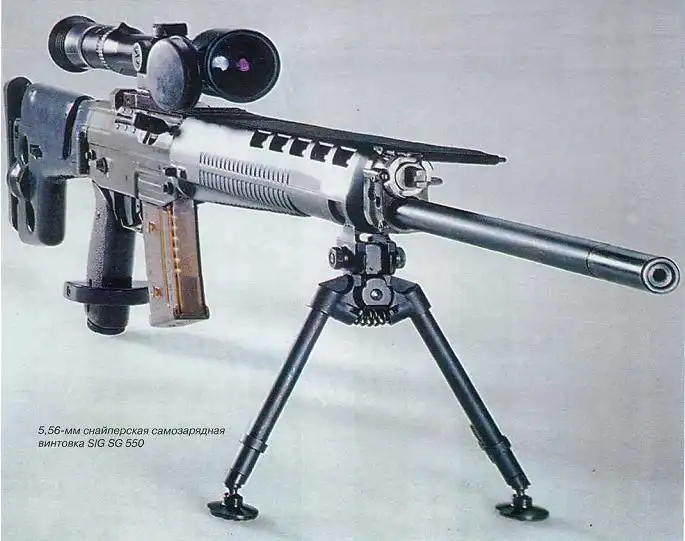

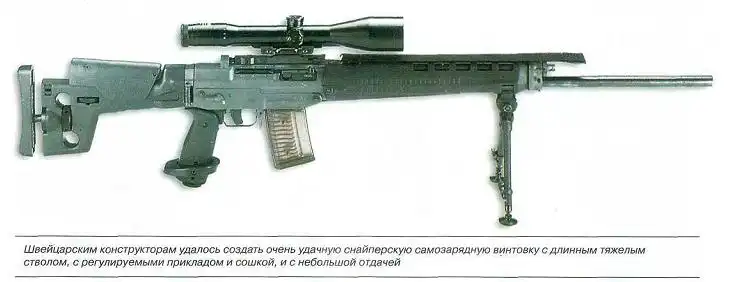

В начале 1990-х гг. по заказу командования вооруженных сил Швейцарии для частей специального назначения на базе штатной штурмовой винтовки SIG 90 конструкторы фирмы SIG создали 5,56-мм самозарядную снайперскую винтовку SIG SG 550. Основные изменения в этом образце по сравнению со своим прототипом были внесены в конструкцию ударно-спускового механизма, допускающего ведение только одиночного огня. Спусковой механизм получил регулируемый спуск в пределах 0,8 - 1,5 кг. Винтовка оснащена удлиненным до 680 мм и утяжеленным стволом, поэтому масса оружия возросла до 7,50 кг. Принципиальным изменениям подверглась конструкция пластмассового приклада, имеющего регулируемые по длине и по высоте затылок и подщечный упорг На снайперской винтовке сохранена, как и нз StG 90, возможность для уменьшения габаритов оружия в походном положении откидывания приклада направо вдоль ствольной коробки. Пистолетная рукоятка управления огнем оснащена регулируемым упором для кисти руки. На цевье устанавливается регулируемая по высоте двуногая сошка. Особенностью снайперской винтовки SIG SG 550 является защитный тканевый экран, смонтированный сверху над пластмассовым цевьем. Дабы не мешать стрелку прицеливаться, он отводит в стороны марево поднимающегося при стрельбе от ствола нагретого воздуха. В связи с тем, что конструкция ствольной коробки позволяет установить любой оптический прицел или прицел ночного видения, имеющий посадочные гнезда. В соответствии со стандартами НАТО, на винтовке демонтированы механические прицельные приспособления. В результате швейцарские конструкторы смогли передать своим спецназовцам очень удачную снайперскую винтовку. Возможность ведения самозарядной стрельбы; длинный тяжелый ствол, регулируемые приклад и сошка, наряду с высокоэффективным швейцарским патроном калибра 5,56 мм, обусловили очень маленькую отдачу, практически не сбивающую прицел, принесли этому
оружию заслуженную славу.
В настоящее время 5,56-мм штурмовые винтовки StG 90 в стандартном и укороченном вариантах используются только вооруженными сипами Швейцарии, а снайперская модель SIG SG 550 состоит на вооружении швейцарской армии, полиции и специальных подразделений и в настоящее время широко предлагается на экспорт.
