Палубный штурмовик Як-38

Размах крыльев7,32 м
Длина фюзеляжа16,37 м
Высота на стоянке4,37 м
Площадь крыла18,5 кв.м
Тип двигателяРД-38
Тяга двигателя2х3250 кгс
Масса пустого самолета8390 кг
Масса максимальная взлетная11700 кг
Масса целевой нагрузки1500 кг
Максимальная скорость1150 км/ч
Практический потолок11300 м
Практическая дальность полета680 км
Вооружениеподвесные пушечные контейнеры 2хУПК-23-250, УР 2хР-60 или 2хХ-23 "Дельта" НУР 2хУБ-32М/57 или 4хУБ-16/57, бомбы ФАБ-250, ФАБ-100, ЗАБ-100

Разработка самолётов ВВП началась впервые в 50-х годах, когда был достигнут соответствующий технический уровень турбореактивного и турбовинтового двигателестроения, что вызвало повсеместную заинтересованность в самолётах этого типа как среди потенциальных пользователей, так и в конструкторских бюро. За десятилетия прошедшие с тех пор, в мире было созданы десятки опытных самолётов ВВП разных систем. Большинство конструкций было разработано в 1-2 экземплярах, которые, как правило, терпели аварии уже во время первых испытаний, и дальнейшие исследования над ними не проводились. Большие надежды, которые связывались с такими самолётами, натолкнулись на серьёзные практические трудности, и только два проекта были доведены до серийного производства и эксплуатации: английский "Харриер"( сейчас единственный выпускаемый серийно околозвуковой самолёт-штурмовик ВВП "Харриер" Р.1127 британской фирмы "Хоукер - Сиддли) и российский Як-38, (снят с вооружения в 1991 г.)

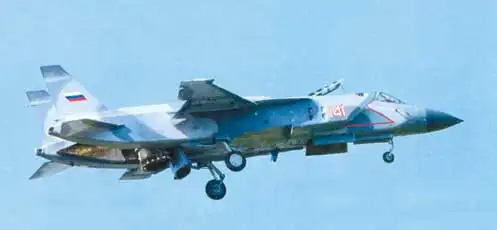

КБ Яковлева был разработан и испытан первый в мире сверхзвуковой самолет вертикального взлета и посадки Як-141.

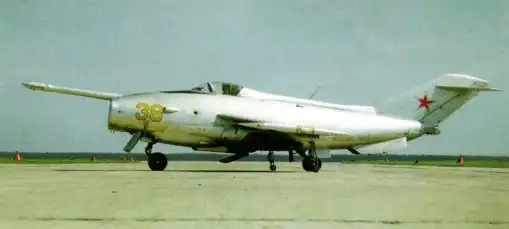

Предшественником ЯК 38 был ЯК 36, проектирование которого начали в 60-х годах. 16 сентября 1963 г летчик-испытатель Ю.А.Гарнаев выполнил на нем первый полет. 9 июля 1967 г. Як-36 показали на воздушном параде на аэродроме в Домодедово, а 15 января 1970 г.летчик В.Г.Мухин совершил первый полет на самолете Як-ЗбМ (в дальнейшем - Як-38). На основе опыта полетов экспериментального Як-36М был создан боевой одноместный палубный штурмовик Як-38 с комбинированной силовой установкой: одним подъемно-маршевым двигателем и двумя подъемными двигателями. После успешных испытаний самолет выпускался серийно (более 200 экземпляров) и был принят на вооружение в авиации ВМФ.

Вообще говоря, работа с авианосцев, имеющих посадочную площадку ограниченных размеров, кренящуюся и уходящую из под ног, само по себе является делом не лёгким (даже в морской авиации США имеющей 70 летний стаж авианосной службы, посадку на борт корабля с грубоватым юмором зовут "управляемым падением"). В куда более сложном положении находится СВВП, балансирующий на взлётно-посадочных режимах на газовых струях двигателей, полностью завися от их согласованной работы.

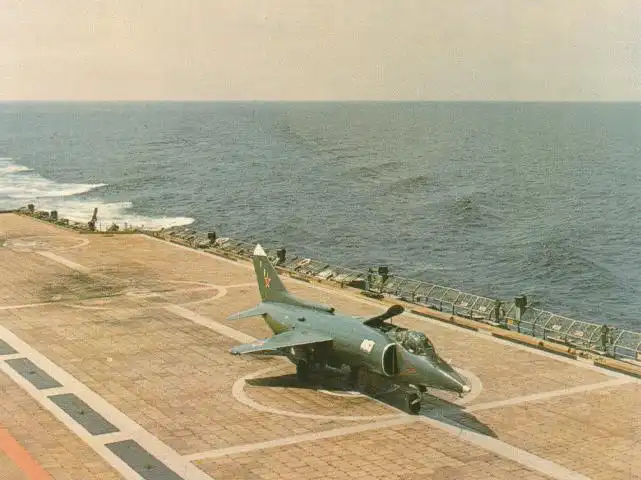

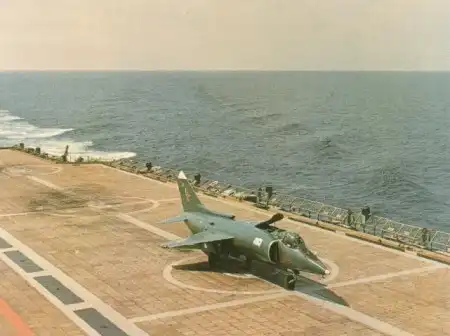

Для проведения морской фазы летных испытаний Як-36М флот выделил противолодочный крейсер “Москва”. В центре его вертолетной палубы смонтировали площадку размером 20х20 м, изготовленную из 10-мм стали и покрытую теплостойкими плитами АК-9Ф. 18 ноября 1972 г. Михаил Сергеевич Дексбах произвел первую посадку на ПКР “Москва”, а 22 ноября он выполнил “полный профиль” с палубы. Присутствовавший при этом маршал авиации И.И.Борзов дал указание командиру ПКР “Москва” капитану второго ранга А.В.Довбне произвести запись в вахтенный журнал: “День рождения палубной авиации”.

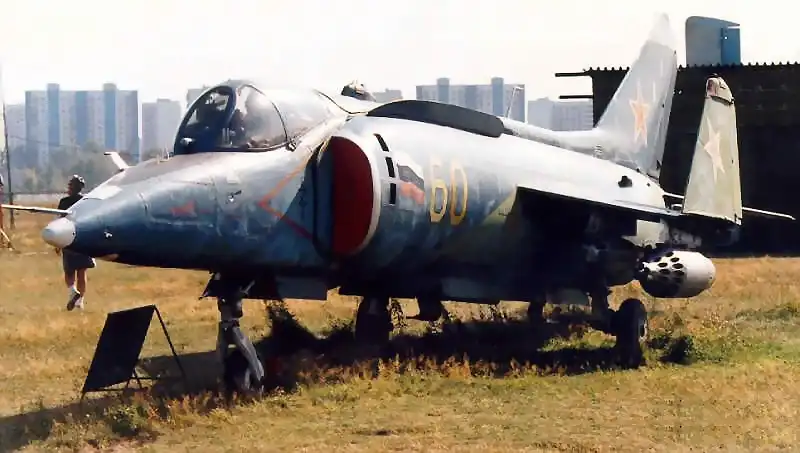

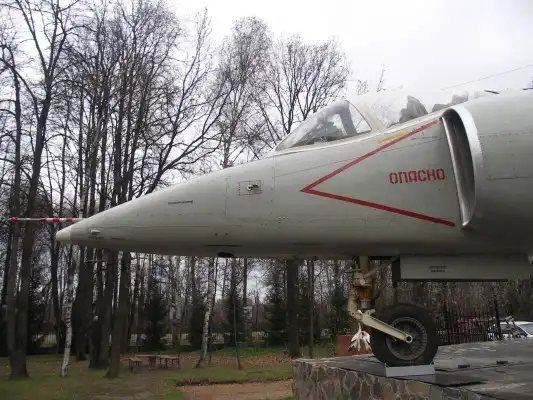

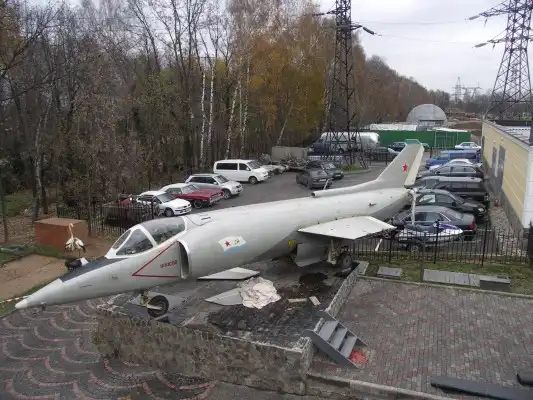

Перелет к «месту службы» и первая посадка двух самолетов Як-36М на ТАвКр “Киев” состоялась 18 мая 1975 г. Серийный самолет №0201 пилотировал летчик-испытатель ЛИИ МАП О.Г.Кононенко, а опытный №04 - летчик-испытатель HИИ ВВС полковник В.П.Хомяков. 20 мая Олег Кононенко продемонстрировал в воздухе возможности Як-36М Министру обороны А.А.Гречко и Главкому ВМФ С.Г.Горшкову. В настоящее время, как раз, самолет №0201 находится в нашем Музее техники.

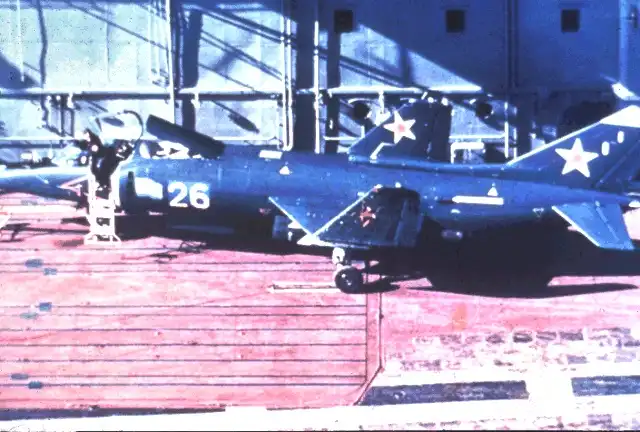

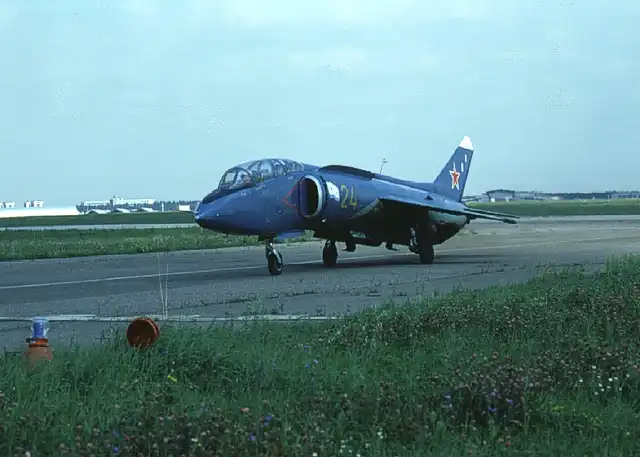

К июлю 1976 г. ТАвКр “Киев”, уже имея на борту пять Як-36М и один Як-36МУ, начал переход на Северный флот. Всего во время перехода за семь летных смен летчики авиации ВМФ Ф.Г.Матковский, В.H.Ратненко, В.Ф.Саранин, В.М.Свиточев, В.И.Колесниченко, В.И.Дмитриенко и В.И.Кучуев выполнили 45 полетов с общим налетом 22 часа. Переход, вызвавший широкий международный резонанс, завершился 10 августа. 11 августа 1977 г. постановлением ЦК КПСС и Совмина СССР №644-210 самолет Як-36М был принят на вооружение авиации ВМФ под обозначением Як-38. Началась нелегкая военно-морская служба самолета, в ходе которой ему предстояло еще многому научиться.

В 1978-1979 гг. состоялся второй поход ТАКР «Киев» через Средиземное море, в котором было выполнено более 350 полетов, в т.ч. со стрельбами по буксируемой бурунной мишени. 28 февраля 1979 г. у берегов Ливии «Киев» встретился с ТАКР «Минск» - вторым кораблем данного типа,вошедшим в состав Тихоокеанского флота.
Як-38 с обоих кораблей совершали совместные полеты в присутствии 6-го флота США, а затем «Минск», обогнув Африку, пошел в Индийский океан, где предстояло провести летные испытания в условиях тропиков. Результаты испытаний оказались обескураживающими: в жарком влажном воздухе подъемные двигатели не запускались. И хотя решение проблемы все же нашли, установив на двух самолетах баллоны для подпитки ПД кислородом при запуске, тяга двигателей все равно снизилась до пределов, не позволяющих вертикально взлетать с полной массой. Приходилось недозаправлять топливо и ограничивать боевую нагрузку, в результате чего «Як» с подвешенным вооружением мог лишь облететь корабль по кругу. Видимо, отсюда и пошло нелестное прозвище Як-38 -«самолет обороны топмачты». Чтобы превратить его в боевую машину, требовалось либо существенно увеличить тягу силовой установки, одновременно решив проблемы с рециркуляцией газов и влиянием присасывающей силы, либо менять способ взлета.
[CENTER][/CENTER]
До освоения ВКР полеты в условиях тропиков выглядели примерно так: вертикальный взлет с половинной заправкой и вооружением из двух практических бомб, уход вперед примерно на 10 км для набора высоты и скорости, разворот с выходом за корму корабля, атака бурунной мишени, выход назад на 16-17 км, вход в глиссаду и заход с вертикальной посадкой. Причем, заход нужно был выполнять очень точно, поскольку уйти на второй круг было попросту не на чем. В общем, улететь дальше, чем на 20 км от корабля, Як-38 не могли. Все изменилось с освоением ВКР и посадки «проскальзыванием»: радиус действия на эшелоне достиг 180-200 км, и Як-38 перестал быть «самолетом обороны топмачты». И хотя боевая нагрузка оставалась ограниченной, самолеты могли выполнять реальные боевые задачи в интересах ВМФ.

Но есть в судьбе Як -38 и интересные сухопутные страницы. Так, в начале 1980 г. по решению МО и МАП была сформирована опытная эскадрилья из двух штурмовиков Су-25 и четырех СВВП Як-38 (борта "25", "53", "54", "55").
Программа испытаний предусматривала оценку эксплуатации самолета в условиях автономного базирования, проверку работы прицела и радиооборудования при полетах в ущельях, изучение возможности взлета с поврежденных ВПП и комплексное исследование боевой эффективности СВВП в условиях высокогорья и высоких температур.

[center]

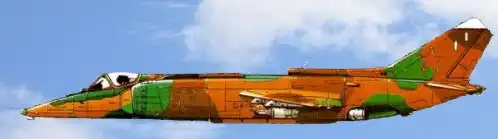

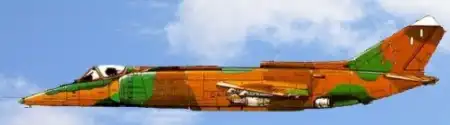

Вариант камуфляжной раскраски Як-38 для действий в афганистане[/center]

Командиром эскадрильи был назначен летчик-испытатель HИИ ВВС В.В.Васенков. Кроме него, на Як-38 летали: летчик-испытатель МАЛ Ю.И.Митиков, морские летчики Ю.H.Козлов, Е.М.Алифанов, В.Г.Панасенко и А.П.Кривуля. После необходимой подготовки 18 апреля 1980 г. личный состав эскадрильи перебазировался на аэродром Шинданд в северном Афганистане. Его бетонная ВПП длиной почти 3000 м располагалась на горном плато на высоте 1140 м над уровнем моря. Рядом специально для Як-38 была построена другая ВПП длиной около 150 м с покрытием из металлических плит и стеклоткани. Hа следующий день, 19 апреля, Ан-22 доставили "вертикалки". 21 апреля провели предварительную подготовку, а 23-го начались полеты. В основном это были взлеты с коротким разбегом и посадки с пробегом. Летали главным образом с бетонной ВПП, т.к. металлическая полоса после пяти ВКР и одного вертикального взлета пришла в негодность.

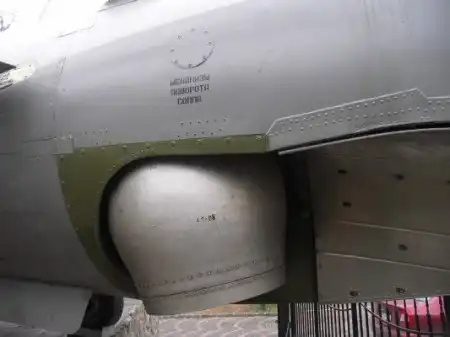

Всего на Як-38 выполнили в Афганистане 107 полетов в боевых условиях парами и в одиночку в сопровождении Су-17. Программу закончили 29 мая. Приобретенный опыт показал настоятельную необходимость повышения тяговооруженности самолета и его разгонных характеристик при выполнении ВКР, т.к. в условиях пониженной плотности воздуха и достигавшей 35 С жары потеря тяги силовой установки достигала 1500 кгс. После необходимых расчетов Павлов, Сас и заместитель главного конструктора Hовиков приняли решение повернуть сопло второго ПД на 15 градусов назад, в результате самолет стал нормально разгоняться с расчетной взлетной массой. В дальнейшем соответствующие доработки были произведены на всех Як-38.

За 10 лет, прошедших после первого взлета, Як-38 прошел всесторонние испытания, претерпел ряд конструктивных усовершенствований и в конечном счете вполне освоил профессию палубного штурмовика.

Однако, несмотря на применение взлета с коротким разбегом и доработку силовой установки, его боевая эффективность все еще оставляла желать лучшего. Реальная оценка ситуации позволяла ведущим специалистам ОКБ еще в феврале 1980 г. подготовить решение о совместной (МАП, ВВС, ВМФ) разработке долгосрочной программы, направленной на расширение боевых возможностей самолета. В результате 27 марта 1981 г. вышло решение Комиссии Президиума Совмина СССР по военно-промышленным вопросам №280 о проведении глубокой модификации штурмовика - создании варианта Як-38М. При этом ставка делалась на новые двигатели. HПО “Союз” под руководством О.Фаворского путем кардинальной переработки Р-27В-300 создало ПМД Р-28-300 с максимальной горизонтальной тягой 7100 кгс и вертикальной 6700 кгс. Одновременно конструкторы Рыбинского ОКБ улучшили параметры своих ПД, доведя тягу нового РД-36 до 3250 кгс.

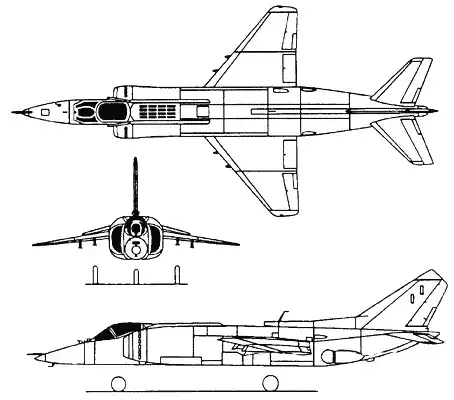

схема самолета Як-38М

Два прототипа Як-38М были построены в ОКБ в 1982 г. Прирост тяги ПД и ПМД позволил на полтонны поднять взлетную массу новой машины, что дало возможность увеличить ее боевой потенциал. Появилась возможность установки ПТБ. Hекоторым изменениям подверглась конструкция фюзеляжа, главным образом в зоне воздухозаборников. Кроме того, самолет получил управляемую переднюю стойку шасси, расширенный состав оборудования и вооружения. Арсенал штурмовика пополнился кассетами РБК-500 и ракетами Х-25МР класса “воздух-поверхность”. 30 ноября 1982 г. летчик-испытатель Митиков выполнил на Як-38М (сер. №0413, борт “82”) первое висение, а 10 февраля 1983 г. - первый полет по “полному профилю”. Заводские испытания машины прошли с 7 декабря 1982 г. по 3 июня 1983 г., после чего самолет был передан на ГСИ, этап “А”, завершившийся в конце 1983 г. По их результатам были выданы рекомендации о запуске Як-38М в серийное производство. Этап “Б” ГСИ закончен в июне 1985 г. Як-38М был принят на вооружение и поступил в эксплуатацию на авианесущие корабли, однако ожидаемого резкого повышения их боевого потенциала он не принес. Новые двигатели оказались даже более “прожорливыми”, чем их предшественники, поэтому ТТХ штурмовика улучшились незначительно, и его ударные возможности продолжали оставаться ограниченными. И все же, хотя радиус действия самолетов остался, в принципе, тем же, но летать уже можно было с полной боевой нагрузкой в 1000 кг, что делало «эмку» реальным бойцом.

В заключение хочется привести еще одну цитату из посвященной Як-38 статьи Героя России Александра Михайловича Раевского.
Отношение летчиков к Як-38 было, если можно так выразиться, вдохновенным. Мы любили «Як» и относились к нему почти, как к истребителю. Ни одна другая машина не позволяла летать так, как Як-38, и мы прощали этому самолету все - и риск аварий, и малую на первых порах дальность полета, и скромные боевые возможности. Любой полет был ярким событием, а сама служба на корабле - незабываемым сочетанием романтики моря и неба. Як-38 стал для нас учителем: он формировал внимательное и ответственное отношение к каждому полету и воспитал поколение отличных летчиков, способных летать на всем, что летает. Думаю, что я и теперь смог бы полететь на Як-38. Этот самолет не забудешь!

Мнения о ЯК 38, как о любой неординарной машине прямо противоположны от восхищенных, до граничащих с обвинениями во вредительстве.
На пример, вот мнение Виктора Марковского и редакции журнала "Аэрохобби.

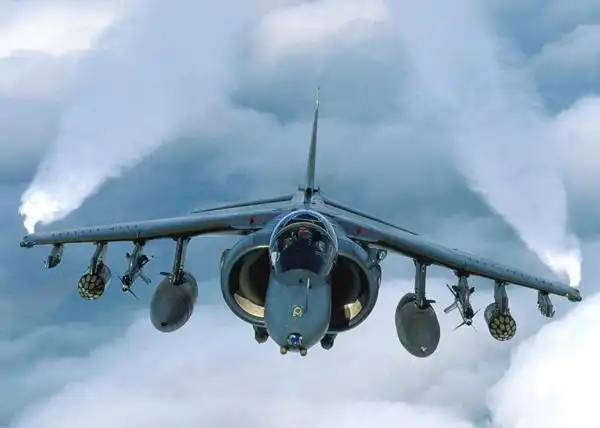

История не терпит сослагательного наклонения, но если бы руководство ОКБ им. А.С. Яковлева осознало порочность выбранного технического решения и на основе богатого опыта эксплуатации Як-38 вовремя перешло к "буржуазной схеме" (имеется ввиду «Харриер») силовой установки, как знать, возможно, 141-й занял бы место в арсенале ВМФ, а флоту бы не пришлось списывать авианесущие крейсеры типа "Минск".

С учётом ставших очевидными сегодня реалий, трудно не увидеть в этой волне, (Поднятой в западных СМИ и преподносимой под ширмой "утечки" сведений о закрытых темах и секретных разработках), целенаправленную кампанию дезинформации с вполне определёнными целями. Как бы там ни было, эти "подсказки", удивительным образом совпали с нажимом отечественного авиапромышленного лобби, круг интересов которого отнюдь не ограничивался обороноспособностью страны. Со временем яковлевские СВВП с комбинированной силовой установкой, родившиеся как паллиатив, превратились в фирменное решение и конструкторскую позицию.

А вот что писал Раевский Александр Михайлович - Герой России, полковник, начальник Испытательного центра «Чкаловский».
Оправдал ли себя Як-38? Конечно, как вид оружия он оказался малоэффективен, требовал больших затрат времени и ресурсов на обучение летчиков и обслуживающего персонала, которые в силу специфики были специалистами узкого профиля. Сказались и ошибки в эксплуатации кораблей: из-за отсутствия оборудованных пирсов ТАКРы все время стояли на рейде, обеспечивая себя энергетикой, и выработали ресурс энергетических установок едва ли не втрое быстрее положенного срока. Но все же «общий счет» следует признать положительным. Во-первых, несмотря на то, что высокая аварийность послужила окончательным поводом для снятия Як-38 с вооружения, она компенсировалась отличной работой автоматической системы спасения, благодаря которой за все время эксплуатации Як-38 в многочисленных авариях погибли всего 8 летчиков, а спасенные практически не получали травм. Во-вторых, и это главное, всякий вид вооружения есть не только и не столько продукт технологии, сколько очередной этап ее развития. На Як-38 было отработано множество вопросов, касающихся конструкции, техники пилотирования, эксплуатации, базирования на кораблях и боевого применения. В этом смысле достаточно вспомнить, что западные эксперты считали невозможным согласование работы трех двигателей двух типов без применения БЦВМ, в то время как на Як-38 система управления двигателями была механической - типичное порождение русской смекалки. Еще один пример: система струйного управления позволила начать практическое изучение принципов сверхманевренности задолго до появления двигателей с отклоняемым вектором тяги. Благодаря осмыслению этого опыта советская морская авиация начала следующий этап развития в верном направлении: были спроектированы более совершенные авианесущие корабли с вооружением из истребителей МиГ-29К, Су-27К, сверхзвуковых «вертикалок» Як-141 и самолетов ДРЛО Як-44. Нельзя забывать и о военно-политическом эффекте: полеты Як-38 в отдаленных районах мирового океана демонстрировали технологические и военные приоритеты страны, служили делу защиты наших интересов. Этим по праву можно было гордиться.

Мы же не ставим перед собой цели обсуждать со специалистами сильные и слабые стороны самолета, те или иные тонкости конструкции и эксплуатации ЯК- 38. Наша задача привести его в состояние полной технической готовности и поддерживать в этом состоянии как можно дольше, а так же познакомить широкие массы интересующихся авиационной техникой граждан с одной из интереснейших машин ОКБ Яковлева.
