150-мм шестиствольный реактивный миномет Nb.W 41
Работы по созданию реактивного вооружения в Германии были начаты в 1929 году при Морском министерстве, а в 1931 году при Военном министерстве был создан специальный отдел, ведавший вопросами реактивного вооружения. Как и в СССР, наземные пусковые установки с неуправляемыми ракетами предназначались в основном для стрельбы химическими боеприпасами, то есть снарядами, начиненными отправляющими веществами.
Принципиально важным моментом для неуправляемых ракет является проблема их стабилизации в полете. Именно отсутствие эффективно действующей системы стабилизации тормозило развитие неуправляемых ракет.
В СССР с середины 30-х гг. была принята исключительно крыльевая система стабилизации реактивных снарядов (на ракету устанавливались крыльевые стабилизаторы или другое их название – перья), хотя и предпринимались отдельные попытки создания опытных турбореактивных ракет. В Германии же в это время предпочитали стабилизацию реактивных снарядов вращением и отказались от крыльевых стабилизаторов. В результате у немецких реактивных снарядов дальность стрельбы была несколько меньше, нежели советских снарядов типа М-13 с крыльевыми стабилизаторами, но зато немцы выигрывали в кучности. Кроме того, для пуска турбореактивных снарядов немцы смогли использовать сравнительно короткие трубчатые направляющие, в отличие от длинных направляющих балочного типа в советских пусковых установках.
В конце 30-х гг. немецким инженером Небелем был спроектирован 150-мм реактивный снаряд и шестиствольная трубчатая установка, которую немцы называли шестиствольным минометом. Испытания миномета были начаты в 1937 году. Система получила наименование 150-мм дымовой миномет типа “Д”.
В 1941 году ее переименовали в 150-мм Nb.W 41 (Nebelwerfer), то есть 150-мм дымовой миномет обр. 41. Естественно, что основным назначением “дымовых минометов” была не постановка дымовых завес, а стрельба реактивными снарядами, начиненными отравляющими веществами. Интересно, что советские солдаты называли 150-мм Nb.W 41 “Ванюшами”, по аналогии с M-13, называемыми “Катюшами”.
Реактивные установки Nb.W 41 поступали на вооружение отдельных дивизионов, а затем и полков так называемых “войск задымления” (Nebeltruppen). Официально войска предназначались для постановки дымовых завес, но главным их предназначением было ведение химической войны. Для обеспечения возможности использования этих войск в войне в том случае, если химической войны как таковой не будет, “войска задымления” получили на вооружение и снаряды с обычным разрывным зарядом.
Производство установок 150-мм Nb.W 41:
1940 год 282 шт.
1941 год 652 шт.
1942 год 969 шт.
1943 год 1188 шт.
1944 год 2336 шт.
1945 год 342 шт.
Итого: 5769 шт.

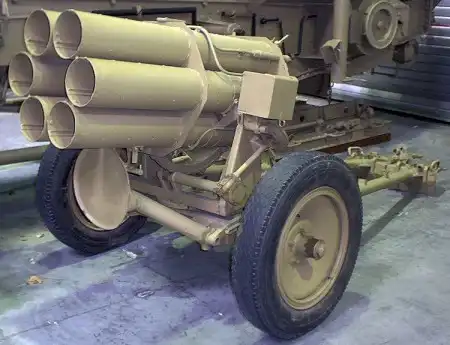

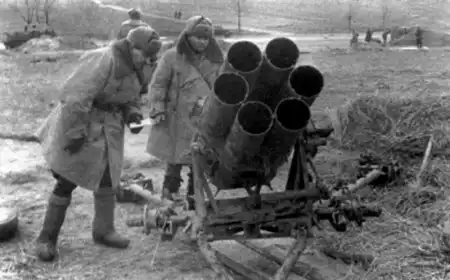

Конструктивно 150-мм миномет обр. 41 состоит из блока стволов, лафета и прицельных приспособлений.
Блок стволов включает в себя шесть стволов, соединенных вместе при помощи передней и задней обойм. На казенной части каждого ствола смонтированы захваты для мин и вытяжные пружинные контакты. На передней обойме закреплена планка с контрольной площадкой для установки контрольного уровня при проверке прицельных приспособлений. Справа на блоке расположена штепсельная коробка для подключения семижильного кабеля. На внутренней поверхности каждого ствола закреплены по три направляющие планки. Диаметр ствола по полям планок равняется 158,5+0,4 мм.
Стрельба из миномета велась 158,5-мм турбореактивными осколочно-фугасными и дымовыми минами, устойчивость в полете которых обеспечивалась своеобразной турбиной, имевшей по окружности 28 сопловых отверстий с минимальным диаметром 5,5 мм, наклоненных под углом 14°.
Под действием пороховых газов реактивного заряда, истекающих через сопловое отверстие, мина получает не только поступательное, но и вращательное движение (несколько тысяч оборотов в минуту), стабилизирующее ее в полете. Несмотря на то, что, на вращение расходуется часть энергии реактивного заряда, турбореактивные мины эффективнее мин со стабилизацией посредством оперения, так как обладают большей точностью.
Дальность стрельбы осколочно-фугасной миной составляет 6900 м. Радиус разлета осколков этой мины равняется 40 м в стороны и 13 м вперед. Дымовая мина при благоприятных метеорологических условиях образует дымовое облако диаметром 80-100 м, которое сохраняет достаточно высокую плотность в течение 40 секунд. При выстреле реактивный пороховой заряд мины воспламеняется посредством электрозапала, вставляемого в одно из сопловых отверстий. В свою очередь электрозапал приводится в действие электрозапальной машинкой с ручным приводом.
Огонь из шестиствольного миномета велся залпами 6 выстрелов в течение 10 секунд. Таким образом, дивизион этих минометов в составе трех батарей по 6 минометов в каждой в течение 10 секунд мог выпустить 108 мин. Практически обеспечивалась скорострельность в 3 залпа в каждые 5 минут, однако длительная стрельба с одной и той же позиции как правило не применялась из-за демаскировки позиции дымовым следом турбореактивных мин. По этой же причине немецкими наставлениями не рекомендовалось производить пристрелку из миномета. Стрельба с начала открытия огня велась на поражение по площадям, так как из-за большого рассеивания мин миномет не мог использоваться для обстрела одиночных целей вблизи расположения собственных войск.
150-мм шестиствольные минометы обр. 41 оказались весьма эффективным средством повышения огневой мощи германских войск. В течение Второй Мировой войны они во все возрастающих количествах применялись Вермахтом и войсками СС на направлениях главных ударов. В динамике боевых действий их огонь использовался на наиболее ответственных этапах или в критические моменты боя.
По результатами боевого применение установки 150-мм Nb.W 41 в Великой Отечественной войне советские военные оценили следующим образом его действие: “…Мощность разработанного 158,5-мм осколочно-фугасного снаряда была явно недостаточной: из-за слишком тонких стенок он оказался плохим осколочным снарядом, а вследствие малого веса разрывного заряда сильно снижалось и его фугасное действие”.
Серийное производство Nb.W 41 было начато в марте 1940 года и велось до самого конца войны.
В 1950-1953 гг. 150-мм Nb.W 41 применялся корейскими и китайскими войсками в ходе Корейской войны.
вес в боевом положении: 770 кг;
вес в походном положении: 590 кг;
калибр: 158,5 мм;
число стволов: 6;
начальная скорость мины: 340 м/с;
наибольший угол возвышения: 45°;
угол склонения: -5,6°;
угол горизонтального обстрела: 24°;
скорострельность: 6 за 10 секунд;
дальность эффективной стрельбы: 4000-6500 м;
вес осколочно-фугасной мины: 34,15 кг.
Принципиально важным моментом для неуправляемых ракет является проблема их стабилизации в полете. Именно отсутствие эффективно действующей системы стабилизации тормозило развитие неуправляемых ракет.
В СССР с середины 30-х гг. была принята исключительно крыльевая система стабилизации реактивных снарядов (на ракету устанавливались крыльевые стабилизаторы или другое их название – перья), хотя и предпринимались отдельные попытки создания опытных турбореактивных ракет. В Германии же в это время предпочитали стабилизацию реактивных снарядов вращением и отказались от крыльевых стабилизаторов. В результате у немецких реактивных снарядов дальность стрельбы была несколько меньше, нежели советских снарядов типа М-13 с крыльевыми стабилизаторами, но зато немцы выигрывали в кучности. Кроме того, для пуска турбореактивных снарядов немцы смогли использовать сравнительно короткие трубчатые направляющие, в отличие от длинных направляющих балочного типа в советских пусковых установках.
В конце 30-х гг. немецким инженером Небелем был спроектирован 150-мм реактивный снаряд и шестиствольная трубчатая установка, которую немцы называли шестиствольным минометом. Испытания миномета были начаты в 1937 году. Система получила наименование 150-мм дымовой миномет типа “Д”.
В 1941 году ее переименовали в 150-мм Nb.W 41 (Nebelwerfer), то есть 150-мм дымовой миномет обр. 41. Естественно, что основным назначением “дымовых минометов” была не постановка дымовых завес, а стрельба реактивными снарядами, начиненными отравляющими веществами. Интересно, что советские солдаты называли 150-мм Nb.W 41 “Ванюшами”, по аналогии с M-13, называемыми “Катюшами”.
Реактивные установки Nb.W 41 поступали на вооружение отдельных дивизионов, а затем и полков так называемых “войск задымления” (Nebeltruppen). Официально войска предназначались для постановки дымовых завес, но главным их предназначением было ведение химической войны. Для обеспечения возможности использования этих войск в войне в том случае, если химической войны как таковой не будет, “войска задымления” получили на вооружение и снаряды с обычным разрывным зарядом.
Производство установок 150-мм Nb.W 41:
1940 год 282 шт.
1941 год 652 шт.
1942 год 969 шт.
1943 год 1188 шт.
1944 год 2336 шт.
1945 год 342 шт.
Итого: 5769 шт.

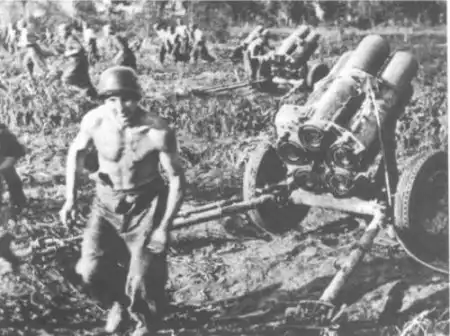

Конструктивно 150-мм миномет обр. 41 состоит из блока стволов, лафета и прицельных приспособлений.
Блок стволов включает в себя шесть стволов, соединенных вместе при помощи передней и задней обойм. На казенной части каждого ствола смонтированы захваты для мин и вытяжные пружинные контакты. На передней обойме закреплена планка с контрольной площадкой для установки контрольного уровня при проверке прицельных приспособлений. Справа на блоке расположена штепсельная коробка для подключения семижильного кабеля. На внутренней поверхности каждого ствола закреплены по три направляющие планки. Диаметр ствола по полям планок равняется 158,5+0,4 мм.
Стрельба из миномета велась 158,5-мм турбореактивными осколочно-фугасными и дымовыми минами, устойчивость в полете которых обеспечивалась своеобразной турбиной, имевшей по окружности 28 сопловых отверстий с минимальным диаметром 5,5 мм, наклоненных под углом 14°.
Под действием пороховых газов реактивного заряда, истекающих через сопловое отверстие, мина получает не только поступательное, но и вращательное движение (несколько тысяч оборотов в минуту), стабилизирующее ее в полете. Несмотря на то, что, на вращение расходуется часть энергии реактивного заряда, турбореактивные мины эффективнее мин со стабилизацией посредством оперения, так как обладают большей точностью.
Дальность стрельбы осколочно-фугасной миной составляет 6900 м. Радиус разлета осколков этой мины равняется 40 м в стороны и 13 м вперед. Дымовая мина при благоприятных метеорологических условиях образует дымовое облако диаметром 80-100 м, которое сохраняет достаточно высокую плотность в течение 40 секунд. При выстреле реактивный пороховой заряд мины воспламеняется посредством электрозапала, вставляемого в одно из сопловых отверстий. В свою очередь электрозапал приводится в действие электрозапальной машинкой с ручным приводом.
Огонь из шестиствольного миномета велся залпами 6 выстрелов в течение 10 секунд. Таким образом, дивизион этих минометов в составе трех батарей по 6 минометов в каждой в течение 10 секунд мог выпустить 108 мин. Практически обеспечивалась скорострельность в 3 залпа в каждые 5 минут, однако длительная стрельба с одной и той же позиции как правило не применялась из-за демаскировки позиции дымовым следом турбореактивных мин. По этой же причине немецкими наставлениями не рекомендовалось производить пристрелку из миномета. Стрельба с начала открытия огня велась на поражение по площадям, так как из-за большого рассеивания мин миномет не мог использоваться для обстрела одиночных целей вблизи расположения собственных войск.
150-мм шестиствольные минометы обр. 41 оказались весьма эффективным средством повышения огневой мощи германских войск. В течение Второй Мировой войны они во все возрастающих количествах применялись Вермахтом и войсками СС на направлениях главных ударов. В динамике боевых действий их огонь использовался на наиболее ответственных этапах или в критические моменты боя.
По результатами боевого применение установки 150-мм Nb.W 41 в Великой Отечественной войне советские военные оценили следующим образом его действие: “…Мощность разработанного 158,5-мм осколочно-фугасного снаряда была явно недостаточной: из-за слишком тонких стенок он оказался плохим осколочным снарядом, а вследствие малого веса разрывного заряда сильно снижалось и его фугасное действие”.
Серийное производство Nb.W 41 было начато в марте 1940 года и велось до самого конца войны.
В 1950-1953 гг. 150-мм Nb.W 41 применялся корейскими и китайскими войсками в ходе Корейской войны.
Тактико-технические характеристики Nb.W 41:
вес в боевом положении: 770 кг;
вес в походном положении: 590 кг;
калибр: 158,5 мм;
число стволов: 6;
начальная скорость мины: 340 м/с;
наибольший угол возвышения: 45°;
угол склонения: -5,6°;
угол горизонтального обстрела: 24°;
скорострельность: 6 за 10 секунд;
дальность эффективной стрельбы: 4000-6500 м;
вес осколочно-фугасной мины: 34,15 кг.
