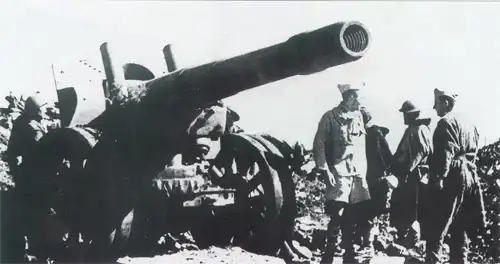

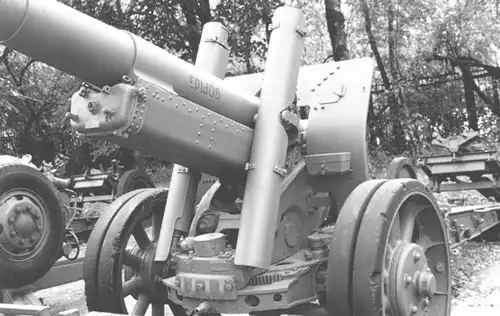

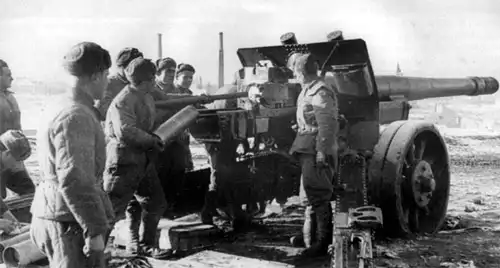

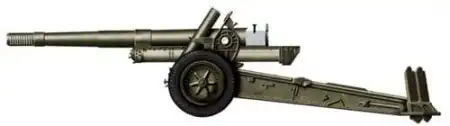

152-мм гаубица-пушка МЛ-20 обр. 1937 г.

Гаубица-пушка МЛ-20 была разработана в 1936 г. группой конструкторов под руководством Ф.Ф.Петрова на артиллерийском заводе в Мотовилихе и после государственных испытаний была принята на вооружение Красной Армии.





Эта гаубица-пушка разрабатывалась в инициативном порядке параллельно с гаубицей-пушкой МЛ-15, на разработку которой у завода имелось задание ГАУ. В отличие от конструкторов МЛ-15 Ф.Ф.Петров стремился в максимальной степени использовать в своем орудии лучшие узлы и механизмы 152-мм пушки обр. 1910/1934 гг., которая изготавливалась на заводе в Мотовилихе и для которой была подготовлена технологическая оснастка.
152-мм пушка обр. 1910/1934 г. имела много недостатков. Основными из них были:
1. Подрессорен был только лафет, а передок не имел подрессоривания, и скорость возки по шоссе была ограничена 18-20 км/ч.
2. Подрессоривание выключалось специальным механизмом, а не автоматически, на что уходило 2-3 минуты.
3. Верхний станок представлял собой слишком сложную отливку.
И самым серьезным недостатком было совмещение подъемного и уравновешивающего механизма в одной системе. Скорость вертикальной наводки за один оборот маховика не превышала 10 минут, что было предельно мало. Наконец, система 1934 г. хоть и именовалась гаубицей, но угол возвышения у нее был +45°. Для гаубиц 30-х гг. такой угол возвышения был слишком мал.
В 1935-36 гг. группа конструкторов завода № 172 (Пермский завод) вела работы по капитальной модернизации 152-мм гаубицы обр. 1934 г. В частности, угол возвышения у нее был увеличен до +62°. Однако ГАУ резко выступило против, назвав модернизацию “ложным путем”, при котором только возрастает вес системы, а основные недостатки остаются без изменений. В результате работы по модернизации системы обр. 1934 г. были прекращены.
Две другие группы конструкторов завода № 172 спроектировали два варианта новой артсистемы, которую назвали “гаубицей-пушкой”, то есть универсальную артсистему, у которой было больше гаубичных свойств и меньше пушечных. Первый вариант гаубицы-пушки получил индекс МЛ-15, а второй МЛ-20 (“МЛ” - индекс завода, от названия Мотовилиха деревня вблизи Перми, где расположен завод).




Ствол и затвор у МЛ-15 и МЛ-20 идентичны системе обр. 1934 г. Люлька и противооткатные устройства в МЛ-15 и МЛ-20 в основном взяты без изменений от обр. 1934 г. за исключением того, что цапфенная обойма МЛ-20 состояла из двух половинок, а у МЛ-15 представляла собой одно целое.
Верхние станки у обр. 1934 г. и МЛ-20 литые, различия у них мелкие. Верхний станок МЛ-15 клепаный, совершенно другой конструкции.
Подъемный механизм у МЛ-15 и МЛ-20 секторный. У МЛ-15 имелось два сектора, а у МЛ-20 один. Уравновешивающий механизм у МЛ-15 и МЛ-20 одинаков.
Нижний стол, боевая ось и подрессоривание у МЛ-20 целиком взяты у обр. 1934 г., а у МЛ-15 все новое. Выключение подрессоривания у МЛ-20 осталось ручным, а у МЛ-15 производилось автоматически при раздвигании станин.
Колеса МЛ-20 взяты от обр. 1934 г., а у МЛ-15 колеса дисковые с грузолентой. МЛ-20 имела станины от обр. 1934 г., а у МЛ-15 они были новой конструкции. МЛ-15 и МЛ-20 имели одинаковый передок, взятый от 152-мм гаубицы НГ обр. 1931 г.(НГ - гаубица фирмы “Рейнметалл”. Малая серия таких гаубиц (всего 14 штук) была изготовлена Пермским заводом в 1933-35 гг.). После войсковых испытаний 152-мм гаубицы обр. 1934 г. вариант раздельной возки уже не рассматривался.
Первый образец МЛ-15 был изготовлен заводом № 172 в начале 1936 г. и после заводских испытаний 29 апреля был отправлен на НИАП. К июню 1936 г. полигонные испытания на НИАПе были закончены. Комиссия признала их неудовлетворительными. После этого ГАУ заказало заводу № 172 две МЛ-15 с изменениями по результатам испытаний. В частности, боевая ось была сдвинута вперед на 180 мм и этим уменьшалось давление на хобот. Изменен подъемный механизм вместо двух секторов введен один, затем вместо одной скорости наведения стало две.




Обе системы были закончены в конце 1936 г. и прошли заводские испытания. Одна их них поступила 3 февраля 1937 г. на НИАП. С 10 февраля по 20 марта 1937 г. на НИАПе были проведены полигонные испытания модернизированной системы МЛ-15. Было сделано 113 выстрелов и проведена возка системы со скоростью 30-45 км/ч. Замечаний к системе не было. Однако испытания внезапно прервали согласно приказу начальника НИО ГАУ Железнякова.
В июне-июле 1937 г. на НИАПе вновь проводились стрельбы из МЛ-15, были подобраны заряды к ней и т. п. Однако на вооружение все равно была принята МЛ-20. Внятных объяснений в документах тех лет нет. Единственное замечание, и то спорное было “много новых деталей”. Так что, нужно было оставлять все от обр. 1934 г. В целом МЛ-15 явно была лучше МЛ-20. Об истинных причинах выбора МЛ-20 сейчас можно только гадать.
152-мм гаубица-пушка МЛ-20 проектировалась параллельно с МЛ-15 в КБ завода № 172 под руководством Ф.Ф.Петрова. Интересно, что работы над МЛ-20 были начаты заводом в инициативном порядке, а МЛ-15 разрабатывалась по заказу ГАУ. К заводским испытаниям первого образца МЛ-20 приступили 6 ноября 1936 года. Всего на заводских испытаниях был сделан 21 выстрел.
25 декабря 1936 г. первый образец МЛ-20 поступил на НИАП для проведения полигонных испытаний. В ходе полигонных испытаний было сделано 479 выстрелов и 1510 км обкатки. В отчете комиссии по испытаниям МЛ-20 от 31 января 1937 г. было предложено заменить спицевые колеса на дисковые, упрочить рессоры, щит сделать по типу МЛ-15.
После проведения войсковых испытаний система МЛ-20 22.09.1939 г. была принята на вооружение под названием Красной Армии 152-мм гаубица-пушка обр. 1937 г. Вскоре, при освоении в войсках было обнаружено явление самопроизвольного задирания ствола на максимальный угол возвышения. Выяснилось, что по ряду причин червячная передача оказалась недостаточно самотормозящей. После доработки механизма вертикальной наводки задирания ствола прекратились.




Благодаря конструкции лафета, обеспечивающего угол возвышения до +65°, а также наличию широкой номенклатуры выстрелов с 13 переменными зарядами гаубица-пушка МЛ-20 представляет собой орудие с уникальными возможностями маневра огнем. Она обладает характерными для гаубиц навесными траекториями и высокими начальными скоростями снаряда, свойственными пушкам.
К гаубице-пушке МЛ-20 применяются следующие выстрелы раздельного гильзового заряжания: 152-мм выстрел с осколочно-фугасной пушечной гранатой ОФ-540; 152-мм выстрел с осколочно-фугасной стальной гаубичной гранатой ОФ-530; 152-мм выстрел с осколочной гаубичной гранатой сталистого чугуна О-530А; 152-мм выстрел с бронебойно-трассирующим остроголовым снарядом БР-540; 152-мм выстрел с бетонобойным гаубичным снарядом Г-530. Дальность стрельбы осколочно-фугасной гранатой ОФ-540 весом 43,56 кг с начальной скоростью 655 м/с составляет 17230 м. При установке взрывателя на осколочное действие она наносит поражение осколками по фронту на 40 м и в глубину до 8 м. Бронебойно-трассирующий снаряд БР-540 при стрельбе прямой наводкой на дистанции до 800 м пробивал броню всех танков противника. При попадании в башню он срывал ее с погона. Бывали сражения, когда эти башни буквально летали в воздухе.
Конструкция подрессоренного лафета со сдвоенными колесами с резиновыми шинами и наличие также подрессоренного передка позволяли транспортировать орудие средним артиллерийским гусеничным трактором с относительно высокой скоростью до 25 км/ч. Время перевода орудия из походного положения в боевое и обратно составляло 8-10 минут.
Гаубица-пушка МЛ-20 производилась серийно (только на заводе №172) с 1937 г. по 1946 г. включительно. Она принимала непосредственно участие в течение всей войны и поступала на вооружение армейской артиллерии и артиллерии резерва Верховного Главнокомандования. Всего за десять лет было изготовлено 6884 гаубицы-пушки МЛ-20.



масса в боевом положении: 7270 кг;
масса в походном положении: 7930 кг;
калибр: 152 мм;
начальная скорость снярада: 655 м/с;
угол возвышения: от -2° до 60°;
угол горизонтального обстрела: 58°;
скорострельность: 3-4 выстр/мин;
дальность стрельбы: до 17230 м;
