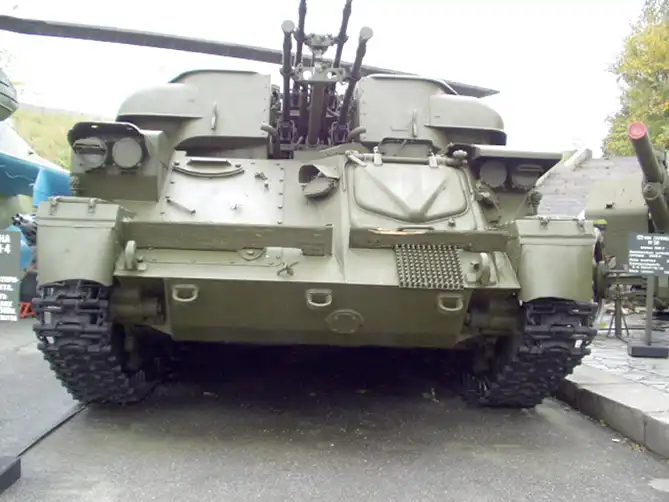

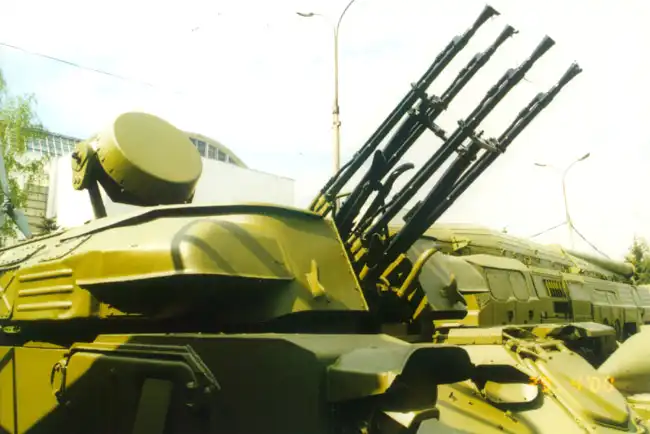

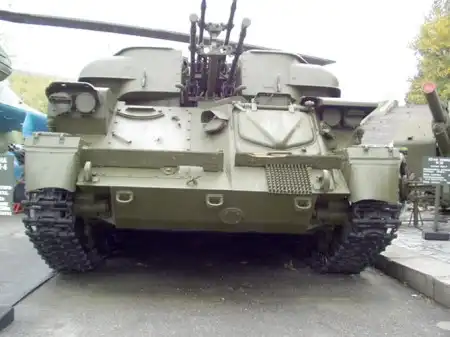

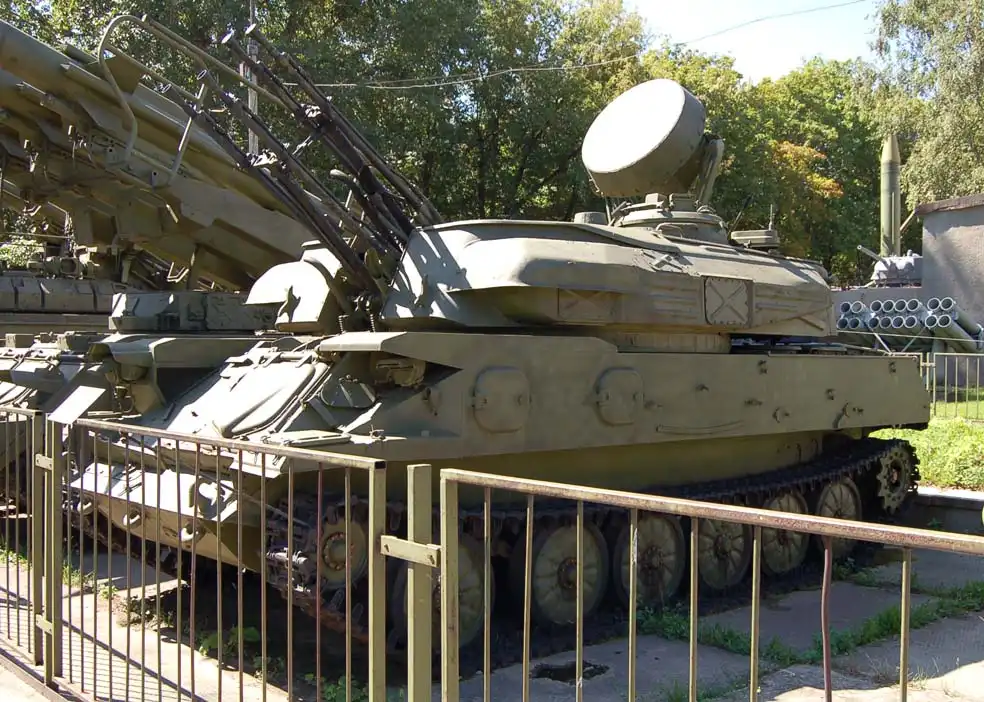

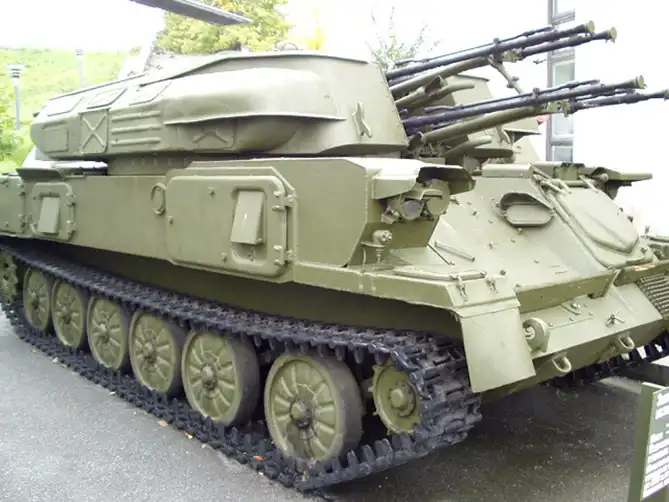

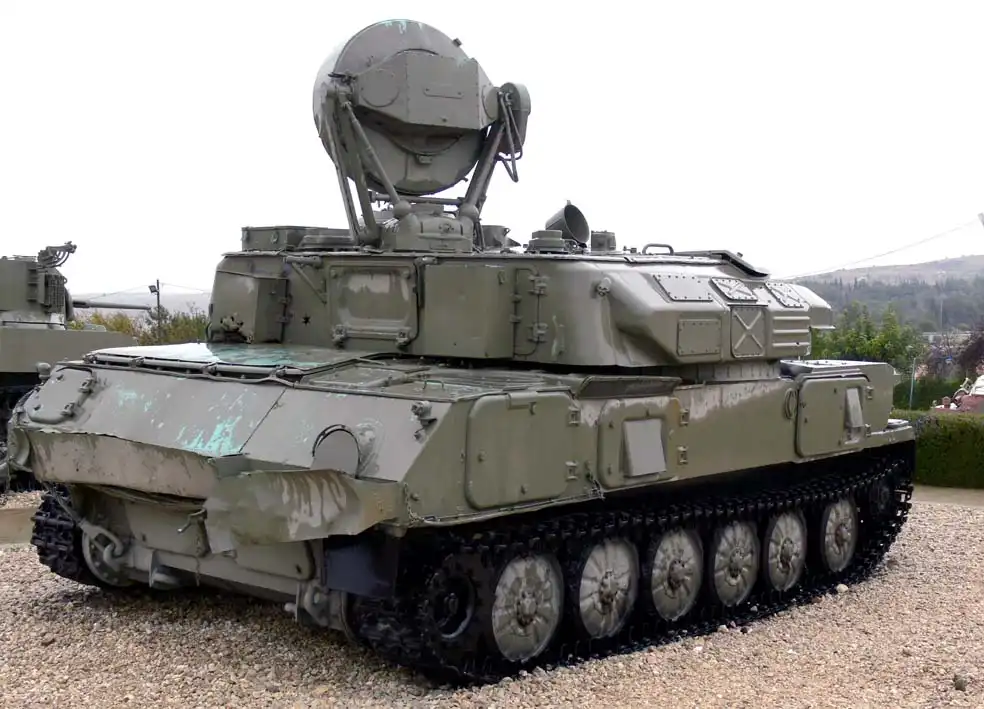

ЗСУ-23-4

С развитием воздушного флота перед специалистами встала задача создания средств защиты наземных войск от налетов вражеской авиации. В годы Первой мировой войны в ряде европейских государств, в том числе и в России, были приняты на вооружение зенитные пушки, которые по мере развития техники постоянно совершенствовались. Создавались целые зенитные артиллерийские комплексы.
Впоследствии было признано, что наиболее успешно с задачами защиты войск, находящихся на марше, от вражеских самолетов справится артиллерия на подвижных самоходных шасси. Итоги Второй мировой войны позволили сделать вывод, что традиционные зенитные орудия достаточно эффективны в борьбе с самолетами, летающими на средних и больших высотах, но непригодны для стрельбы по низколетящим целям, обладающим большой скоростью, так как в этом случае самолет мгновенно выходит за пределы сферы обстрела. Кроме того, разрывы снарядов орудий большого калибра (например, 76 мм и 85 мм) на малых высотах могут нанести значительный урон своим же войскам.
С возрастанием живучести и скорости самолетов снизилась и эффективность автоматических зенитных пушек малого калибра - 25 и 37 мм. Кроме того, из-за увеличения скорости воздушных целей в несколько раз повысился расход снарядов на один сбитый самолет.
В итоге сформировалось мнение, что для борьбы с низколетящими целями наиболее целесообразно создание установки с автоматической пушкой малого калибра и высокой скорострельностью. Это должно позволить вести огонь большой кучности при точном наведении в течение тех очень коротких промежутков времени, когда самолет находится в зоне поражения. Подобная установка должна быстро изменять наводку, чтобы следить за целью, движущейся с большими угловыми скоростями. Больше всего для этого подходила многоствольная установка, обладающая гораздо большей, чем одноствольное орудие, массой секундного залпа, установленная на самоходном шасси.






В 1955 году ОКБ предприятия п/я 825 (так назывался завод «Прогресс», вошедший впоследствии в состав ЛОМО), руководимому начальником ОКБ Виктором Эрнестовичем Пиккелем, было выдано техническое задание на проведение НИР «Топаз». По результатам этой разработки должен был решаться вопрос о возможности создания автоматической всепогодной артустановки на самоходном шасси для стрельбы по воздушным целям, которая обеспечивала бы высокую эффективность поражения низколетящих воздушных целей со скоростями до 400 м/с.
В процессе выполнения этой работы коллективом ОКБ п/я 825 под руководством главного конструктора В.Э. Пикеля и заместителя главного конструктора В.Б. Перепеловского был решен ряд задач в целях обеспечения эффективности разрабатываемой артустановки. В частности, был произведен выбор шасси, определены тип зенитной установки, предельный вес устанавливаемой на шасси аппаратуры управления стрельбой, тип обслуживаемых установкой целей, а также принцип обеспечения ее всепогодности. За этим последовал выбор контрагентов и элементной базы.
В ходе конструкторских проработок, произведенных под руководством лауреата Сталинской премии ведущего конструктора Л.М. Браудзе, было определено наиболее оптимальное размещение всех элементов прицельного комплекса: антенны РЛС, стволов зенитной устновки, приводов наведения антенны, элементов стабилизации на одном вращающемся основании. При этом достаточно остроумно решался вопрос развязки визирной и орудийной линии установки.
Основными авторами и идеологами проекта были В.Э. Пиккель, В.Б. Перепеловский, В.А. Кузьмичев, А.Д. Забежинский, А. Венцов, Л.К. Ростовикова, В. Поволочко, Н.И. Кулешов, Б. Соколов и др.
Были разработаны формульная и структурная схемы комплекса, которые легли в основу ОКР по созданию радиоприборного комплекса «Тобол». В качестве цели работы была заявлена «Разработка и создание всепогодного комплекса «Тобол» для ЗСУ-23-4 «Шилка».
В 1957 году, после рассмотрения и оценки материалов по НИР «Топаз», представленных заказчику п/я 825, ему было выдано техническое задание на проведение ОКР «Тобол». Оно предусматривало разработку техдокументации и изготовление опытного образца приборного комплекса, параметры которого были определены предыдущей НИР «Топаз». В приборный комплекс входили элементы стабилизации визирной и орудийной линий, системы определения текущих и упрежденных координат цели, приводы наведения антенны РЛС.
Составные части ЗСУ были поставлены контрагентами на предприятие п/я 825, где была проведена общая сборка и согласование составных частей между собой.
В 1960 году на территории Ленинградской области были проведены заводские полигонные испытания ЗСУ-23-4, по результатам которых опытный образец был предъявлен на государственные испытания и отправлен на артиллерийский полигон Донгузский.






В феврале 1961 г. туда отправились специалисты завода (Н.А. Козлов, Ю.К. Яковлев, В.Г. Рожков, В.Д. Иванов, Н.С. Рябенко, О.С. Захаров) для подготовки к проведению испытаний и предъявлению ЗСУ комиссии. Летом 1961 г. они были успешно проведены.
Следует отметить, что одновременно с ЗСУ-23-4 проходил испытания опытный образец ЗСУ, разработанный Государственным центральным научно-исследовательским институтом ЦНИИ-20, которому в 1957 г. также было выдано техническое задание на разработку ЗСУ («Енисей»). Но по результатам государственных испытаний это изделие на вооружение принято не было.
В 1962 г. «Шилка» была принята на вооружение и было организовано ее серийное производство на заводах ряда городов СССР.
На протяжении двух лет (1963-1964 гг.) бригады специалистов ЛОМО из СКБ 17-18 и цехов выезжали на эти заводы для налаживания серийного выпуска и отработки технической документации на изделие.
Два первых серийных образца ЗСУ-23-4 «Шилка» в 1964 году проходили натурные испытания стрельбой по радиоуправляемой модели (РУМ) для определения эффективности стрельбы. Впервые в практике мировой зенитной артиллерии одной из «Шилок» РУМ была сбита - испытания закончились блестяще!
В 1967 году решением ЦК КПСС и СМ СССР за заслуги в области специального приборостроения Государственная премия СССР была присуждена Главному конструктору приборного комплекса ЗСУ-23-4 Виктору Эрнестовичу Пиккелю и его заместителю Всеволоду Борисовичу Перепеловскому, а также ряду специалистов серийных заводов и заказчиков. По их инициативе и при их активном участии была начата и выполнена работа по созданию «Шилки».









Экипаж4 человека
Двигатель1 x В-6Р
Мощность1 x 280 л.с.
Максимальная скорость50 км/ч
Боевая масса20 500 кг
Боекомплект2 000 снарядов
Дальность обнаружения целей12 км
Скорострельность3 400 выстр./мин
Запас хода450 км
Дальность стрельбы по вертикали100 - 1 500 м
Дальность стрельбы по горизонтали2 000 м
Дальность стрельбы наклонная2 500 м
Углы наведения по вертикали-4° ...+85°
Углы наведения по горизонту360°
Скорость наведения по азимуту70°/с
Скорость наведения по углу возвышения60°/с
Начальная скорость снаряда950 - 1 000 м/с
