Fairchild Republic A-10 Thunderbolt II
Разработчик: Fairchild
Страна: США
Первый полет: 1972
Тип: Штурмовик
Назначение: самолет поддержки
Первый полёт: 10 мая 1972
Принят на вооружение: 1972
Всего построено: 715
Производитель: Fairchild-Republic
Характеристики
Экипаж: 1 чел
Макс. скорость: 704 км/ч
Боевой радиус: 460 км
Дальность полёта: 4150 км
Практический потолок: 13700 м
Скороподъёмность: 1800 м/мин
Размеры
Длина: 16,26 м
Высота: 4,47 м
Размах крыльев: 17,53 м
Площадь крыльев: 47 м²
Масса
Пустой: 11321 кг
Снаряжённый: 21361 кг
Макс. взлётная: 23000 кг
Силовая установка
Двигатели: 2 х ТРДФ General Electric TF34-GE-100A
Тяга (мощность): 2 x 9065 кгс
Вооружение
Вооружение:
одна 30-мм семиствольная пушка GAU-8/A c 1350 патронами
Боевая нагрузка - нормальная - 5435 кг или максимально -7258 кг (или 6505 с ПТБ) на 11 узлах подвески:
6 УР воздух-земля AGM-65A Maveric
9 или 16 ПТУР AGM-114 Hellfire
2 УР воздух-воздух AIM-9E/J Sidewinder,
6 907-кг бомб с оптическим наведением GBU-15
18 227-кг бомб с лазерным наведением GBU-12 Paveway II
6 907-кг бомб,
12 454-кг бомб Mk.83 или 28 227-кг бомб Mk.82
20 кассетных бомб Rockeye Mk.20
9 напалмовых бомб BLU-1 или BLU-27
16 бомбометов CBU-52 или CBU-71
2 контейнера SUU-23/A c 20-мм пушкой
10 ПУ LAU-68 7x69(85) НУР
Имевшиеся в начале 1960-х годов на вооружении ВВС США тактические ударные самолеты - сверхзвуковые истребители-бомбардировщики F-100, F-101 и F-105 - были оптимизированы для нанесения ядерных ударов по относительно крупным целям - аэродромам, мостам, складам вооружений, узлам обороны. Их возможности по ведению борьбы с точечными целями на поле боя (как это делали штурмовики и истребители-бомбардировщики второй мировой войны) были более чем скромными. Пересмотр взглядов американского политического и военного руководства на характер будущей войны, более реалистический подход к использованию неядерных авиационных средств поражения, потребовали и пересмотра концепции ударного самолета. Немаловажным фактором явилось и принятие в начале
1960-х годов на вооружение бронетанковых частей советской армии в Восточной Европе техники нового поколения - средних танков Т-62, оснащенных мощной 115-мм пушкой. Несколько позже войска начали пополняться еще более совершенными танками нового поколения Т-64 и боевыми машинами пехоты БМП-1. ПВО советских танковых подразделений на поле боя обеспечивалась счетверенными 23-миллиметровыми зенитными самоходными установками «Шилка», способными эффективно бороться с низколетящими скоростными самолетами. Вся эта техника по своим основным боевым качествам превосходила вооружение, имевшееся у США и других стран НАТО. Рост советской «танковой угрозы» требовал от Запада поиска ответных мер.
Однако американские ВВС продолжали ориентироваться на создание дорогостоящих и сложных многоцелевых машин со сверхзвуковой скоростью и сверхсовременной электроникой. Армия США, столкнувшись с перспективой остаться без эффективной авиационной поддержки, приступила в 1961 году к поиску собственного недорогого ударного самолета, способного эффективно взаимодействовать с наземными войсками. Изучалась, в частности, возможность принятия на вооружение войсковой авиации самолетов Нортроп N-156F (прототип истребителя F-5A «Фридомфайтер»), Фиат G.91 и Хаукер Р.1127 (прообраз СВВП «Харриер»). ВВС США восприняли потенциальный рост роли армейской авиации как угрозу собственным интересам и в Пентагоне развернулась ожесточенная борьба «бульдогов под ковром».
Втягивание США в войну во Вьетнаме все же заставило ВВС изменить свое отношение к самолету непосредственной поддержки. Был востребован опыт фирмы «Норт Америкен», в конце 1950-х годов создавший ударный вариант поршневого учебно-тренировочного самолета Т-28 «Троян». Вскоре модернизированные машины - T-28D, оснащенные легкими бомбами и НАР, были переданы ВВС Южного Вьетнама. Первый опыт применения этих самолетов оказался весьма успешным, однако вскоре у вьетнамских партизан появились в большом количестве 12,7-мм пулеметы ДШК, которые в 1963-64 гг. фактически поставили точку на вьетнамской карьере T-28D. Стало ясно, что самолет поля боя даже в условиях конфликтов малой интенсивности нуждается в солидной броне, «неподъемной» для легкого УТС. Требовали улучшения и скоростные качества самолета, что диктовалось, в первую очередь, необходимость быстро прибывать в нужное место по вызову «полевых командиров». Одновременно с разработкой самолетов, оптимизированных к условиям вьетнамской войны (Фэрчайлд А-37, OV-10) и модернизацией «под Вьетнам» бомбардировщиков времен второй мировой войны, ВВС США в 1966 году приступили к исследованию полноценного самолета-штурмовика, способного эффективно действовать как в локальных войнах, так и в «большой» войне на европейском ТВД, поражая многочисленные танки противника.
Работы по формированию облика нового самолета велись в рамках программы А-Х (Attack, Experimental - штурмовой, экспериментальный). В результате у ВВС сложилась концепция бронированного штурмовика, «идеология» которого была близка советским и германским штурмовикам второй мировой войны, относительно простым самолетам с тяжелым бронированием и мощной автоматической пушкой.
Запросы предложений по проекту штурмовика в марте 1967 года были направлены 21 авиастроительной фирме США. Требования заказчика предусматривали, в частности, скорость не менее 650 км/ч, высокую маневренность на малой высоте, взлетно-посадочные характеристики, обеспечивающие возможность базирования на грунтовых аэродромах, наличие мощного пушечного вооружения (типа шестиствольной 20-мм пушки М61 «Вулкан») и большого числа узлов внешней подвески. В дальнейшем требования по скорости были еще более ужесточены (740 км/ч), что практически исключило из конкурса проекты самолетов с ТВД. Война во Вьетнаме подходила к концу, американцы окончательно смирились с мыслью о неизбежности ухода из этой страны, поэтому на первое место все больше выдвигались требования европейского театра военных действий и противотанковая специализация самолета.
В 1970 году окончательно определился и «главный калибр» штурмовика. Им должна была стать сверхмощная 30-миллиметровая семиствольная пушка GAU-8 с начальной скоростью снаряда 1067 м/с и скорострельностью 4000 выстрелов в минуту, исследования которой были начаты ВВС США в 1968 году. После 75-мм орудия, устанавливавшегося на американских самолетах в годы второй мировой войны, GAU-8 была самой мощной авиационной артиллерийской системой, созданной в США. При ее разработке был учтен опыт успешного применения израильскими самолетами 30-мм пушки DEFA против бронетанковой техники арабов в войне 1967 года. Как и самолет А-Х, пушка GAU-8 создавалась в рамках конкурса, в котором приняли участие фирмы «Дженерал Электрик», «Филко-Форд», «Хьюз» и «Дженерал Америкен Транспортейшн». Победу в 1973 году одержала фирма «Дженерал Электрик».
В 1970 году в финал конкурса проектов вышли фирмы «Нортроп» и «Фэрчайлд-Рипаблик», получившие контракты стоимостью, соответственно, 28,9 и 41,2 млн. долл. на разработку и постройку двух опытных (демонстрационных) самолетов YA-9A и YA-10A. Проекты штурмовиков имели ряд принципиальных отличий. Более легкий и элегантный YA-9A имел высокорасположенное крыло, под которым, в месте сопряжения с фюзеляжем, располагались два компактных ТРДД Авко Лайкоминг ALF 502 (2 х 3400 кгс), созданных в инициативном порядке в 1969 году. Несколько более тяжелый самолет YF-10A фирмы «Фэрчайлд-Рипаблик» напоминал своими грубыми, предельно технологичными, «рубленными» формами германские проекты конца второй мировой войны. Он имел низкорасположенное крыло и разнесенное вертикальное оперение. Два ТРДД Дженерал Электрик TF34 с большой степенью двухконтурности располагались по бокам хвостовой части фюзеляжа на коротких пилонах. Первоначально разработанный для палубного противолодочного самолета Локхид S-3A «Викинг», TF34 был на 15% мощнее ALF 502, но и на 23% тяжелее. Так как пушка GAU-8 достигла «летного» состояния лишь в 1973 году, опытные самолеты оснастили менее мощной 20-мм пушкой «Вулкан», позволяющей, однако, оценить эффективность самолетов в качестве «летающего лафета».
Первый полет опытного штурмовика Фэрчайлд Рипаблик YA-10A состоялся 10 мая 1972 года (машину пилотировал летчик-испытатель Говард «Сэм» Нельсон). YA-9A впервые поднялся в воздух 20 дней спустя. Летные испытания вторых экземпляров YA-10A и YA-9A начались, соответственно, 21 июня и 23 августа того же года.
К конкурсным испытаниям прототипов штурмовиков приступили 24 октября 1972 года. Полеты проводились на авиабазе Эдвардс специально сформированным подразделением JFT (Joint Test Forct). К ним были привлечены летчики-испытатели ВВС, имеющие большой боевой опыт. Два самолета YF-9A выполнили 92 полета, налетав, в общей сложности, 146 часов. YF-10A совершили 87 полетов продолжительностью 138,5 часов. Из пушек «Вулкан» установленных на самолетах-конкурсантах, было сделано более 20000 выстрелов, а в ходе сравнительного бомбометания сброшено 700 свободнопадающих бомб. Однако способности самолетов использовать управляемое оружие не оценивались. На авиабазе Райт-Паттерсон (штат Огайо) был выполнен беспрецедентный для США объем испытаний по определению боевой живучести самолетов. При этом использовалось вооружение советского производства, в частности - 23-мм зенитные пушки.
YF-9A и YF-10A продемонстрировали практически одинаковую боевую живучесть, однако более легкая и скоростная машина фирмы «Нортроп» показала несколько лучшую маневренность и разгонные характеристики. В то же время она уступала YA-10A по топливной экономичности. Кроме того, самолет Фэрчайлд Рипаблик оказался более технологичным и простым в обслуживании. В целом, по оценкам ряда советских специалистов, внимательно следивших за ходом конкурса, предпочтение следовало бы отдать самолету YA-9A.
Но борьба велась не только на полигонах и испытательных стендах. С не меньшем напряжением в ней участвовали и политические силы, лоббирующие в конгрессе и МО фирмы, участвующие в конкурсе. Вскоре в «борьбе бульдогов под ковром» верх начала брать партия «Фэрчайлд-Рипаблик». 18 февраля 1973 года ВВС США признали победителем в конкурсе штурмовик YA-10A, а фирма-разработчик получила первый контракт (159 млн долл.) на постройку предсерийной партии из 10 самолетов, предназначенных для войсковых испытаний. В дальнейшем конгресс «урезал» опытную партию до шести машин. Первый предсерийный штурмовик поднялся в воздух 15 февраля 1975 года. Его масса была несколько больше расчетной, так как по результатам статиспытаний потребовалось усилить конструкцию планера.
В августе 1974 года начались испытания самолета А-10А с управляемым ракетным вооружением - УР класса «воздух-поверхность» AGM-65A «Мейврик» с телевизионным самонаведением: 12 ракет размещались на четырех строенных подкрыльевых пусковых установках.
А в сентябре на YA-10A была впервые установлена и штатная пушка GAU-8/A. Для проверки ее возможностей в реальных условиях были использованы советские танки Т-62, полученные из Израиля, а также американские танки М48. Точность, дальность и поражающее действие комплекса A-10A/GAU-8 оказались выше расчетных. Так, танки Т-62 успешно поражались в верхнюю и боковую проекции на дальности до 1200 м, попадания снарядов вызывали возгорание топлива и взрыв боеприпасов.
Заказ на серийное производство штурмовиков А-10А, получивших имя собственное «Тандер-болт»2 (в честь одного из самых удачных американских истребителей второй мировой войны), был выдан МО США фирме «Фэрчайлд» в мае 1967 года, а поступление самолетов в строевые части ВВС США началось в октябре того же года. До 1984 года было выпущено, в общей сложности, 713 серийных машин. Стоимость одного самолета составила 7,3 млн долл. по курсу 1981 года, что приближалось к стоимости сверхзвукового истребителя третьего поколения.
Первоначально новый штурмовик вызвал большой интерес и в ряде стран-союзников США. Возможность его приобретения обсуждалась правительствами Англии, Австралии, Бельгии, Норвегии, ФРГ, Южной Кореи и Японии. Однако ни одна из этих стран так и не приобрела самолет: очевидно, сказалась узкая специализация А-10А, нацеленность его на решения лишь определенных задач - борьбы с танками и другими малоразмерными целями на поле боя. Однако все вышеперечисленные страны имели относительно ограниченные финансовые возможности, что обусловливало их стремление пополнять свои ВВС, в первую очередь, многоцелевыми самолетами. Специализированный штурмовик оказался слишком дорогостоящим удовольствием.
К этому времени была продемонстрирована высокая эффективность применения боевых вертолетов для борьбы с танками. Поэтому многие страны предпочли использовать боевые вертолеты.
А-10А предназначен для непосредственной авиационной поддержки наземных войск. Его главными целями являются танки противника на поле боя. Высокая маневренность на малых высотах обеспечивает А-10А возможность уклонения от атак истребителей и зенитных ракет. Относительно малая скорость полета, маневренные характеристики и хороший обзор из кабины позволяют поражать малоразмерные цели с первого захода. Стрельба из пушки по цели типа «танк» с высоты 100-150 м может производится на удалении до 1800 м, а по целям, не имеющим броневой защиты - на 3000- 3600 м.
Радиосвязное оборудование обеспечивает летчику штурмовика возможность непосредственного общения с командиром наземного подразделения, в интересах которого действует самолет.
К моменту своего создания «Тандерболт» II значительно превосходил другие боевые самолеты по уровню защиты. 1309 кг брони надежно защищали летчика и жизненно важные элементы конструкции от воздействия легкого стрелкового оружия и обеспечили выживаемость при попадании снарядов калибром 20-23 мм.
В ходе эксплуатации штурмовиков в климатических условиях Европы выявились недостаточные возможности навигационного оборудования А-10А. В результате на последних 283 серийных самолетах, выпускавшихся с 1980 года, установили относительно простую инерциальную навигационную систему ASN-141, обеспечивающую, тем не менее, возможность более уверенного применения А-10А в сложных погодных условиях, на малых высотах.
Европейская специфика потребовала и дооснащения штурмовиков радиовысотомерами малых высот APN-194 (ранее эти самолеты имели лишь барометрические высотомеры). Совершенствование средств ПВО «вероятного противника» - СССР и стран ОВД - требовало постоянного обновления оборонительных средств РЭБ штурмовика. Станция предупреждения о радиолокационном облучении AN/ALR-46 в 1980-е годы была заменена более современными станциями AN/ALR-64 или AN/ALR-69.
В 1986 году были проведены испытания самолета А-10А, оснащенного двумя УР AIM-9 «Сайдуиндер», предназначенными для самообороны.
В начале 1990-х часть штурмовиков переклассифицировали в самолеты передового авианаведения, получившие обозначение ОА-10А. При этом была демонтирована пассивная лазерная система «Пейв Пенни» и снята часть бронирования, что позволило несколько облегчить самолет и улучшить его летно-технические характеристики.
Неоднократно предпринимались попытки и более радикальной модернизации штурмовика.
Неудовлетворительные способности одноместного самолета вести боевые действия в условиях центральной Европы вызвали к жизни идею специализированного всепогодного и всесуточного варианта, которому были бы нипочем длинные зимние ночи, снег, дождь, туман, низкая облачность - словом, весь европейский «сложняк». В то время эту задачу можно было решить, лишь увеличив экипаж штурмовика до двух человек. В 1977 году фирма «Фэрчайлд Рипаблик», не дожидаясь заказа ВВС, приступила к созданию такого самолета. В апреле 1978 года началось и финансирование «ночного всепогодного» (N/AW - Night/ Adverse Weather) варианта штурмовика А-10.
Первый полет прототипа нового самолета состоялся 4 мая 1979 года. Вторая кабина размещалась над отсеком с боекомплектом для пушки. Высота вертикального оперения была увеличена на 510 мм. Пилотирование могло осуществляться из обоих кабин. Наиболее серьезному усовершенствованию подверглось БРЭО самолета, в состав которого была введена БРЛС Вестингауз WX-50, расположенная в подвесном подфюзеляжном контейнере. Станция, созданная на базе метео-РЛС, решала три основные задачи - осуществляла картографирование, обнаруживала малоразмерные наземные цели, а также обеспечивала полет в режиме огибания рельефа местности. В другом подфюзеляжном контейнере, расположенном на параллельном пилоне, находилась тепловизионная станция Тексас Инструменте AN/AAR-42, совмещенная с лазерным дальномером-целеуказателем Ферранти 105. Опто-электронные системы и БРЛС не были объединены в комплекс и управление ими не было автоматизированным (по мнению американцев для небольших скоростей полета штурмовика последнего и не требовалось). Машину оснастили, также, ИНС Литтон LN-39, модифицированным ИЛС фирмы «Кайзер» и двумя монохромными индикаторами на ЭЛТ в задней кабине.
Серийный самолет, получивший обозначение А-10В, должен был иметь БРЛС и оптоэлектронные датчики, размещенные в гондолах шасси, что улучшало аэродинамику и освобождало подфюзеляжные пилоны для боевой нагрузки. Кроме того, предполагалось, установить односекционный козырек кабины летчика и единый колпак фонаря. Заднюю кабину планировали защитить комбинированными броневыми преградами, состоящими из листов алюминиевых и титановых сплавов, а также нейлона.
Летные испытания штурмовика A-10N/AW проводились в 1979-1982 гг., было выполнено более 300 полетов. Предполагалось, что в 1983 году он будет принят на вооружение. Кроме того, исследовался и одноместный вариант «ночного» с самолета с более простой электроникой (без БРЛС, но с тепловизором), однако заказа на ночные штурмовики так и не последовало - командование ВВС предпочло сосредоточить усилия на создании ударных всепогодных вариантов сверхзвуковых истребителей F-15 и F-16.
Англо-аргентинская война из-за Фолклендских островов вызвала некоторый интерес к двухместному варианту штурмовика в ряде зарубежных государств. Учтя конъюнктуру рынка, фирма «Фэрчайлд Рипаблик» предложила экспортную модификацию А-10В, предназначенную для действий над морем. По сравнению со своим «сухопутным» предшественником этот самолет имел увеличенную дальность полета, противокорабельное вооружение (УР «Экзосет» и «Гарпун»), а также ракеты класса «воздух-воздух» AIM-9L «Сайдуиндер». Велись переговоры о продаже 70-80 самолетов ряду стран Ближнего Востока и Юго-Восточной Азии, однако конгресс США не поддержал планы экспорта усовершенствованных штурмовиков.
В конце 1970-х годов фирма «Мартин Мариетта» начала работы по созданию контейнерной оптоэлектронной навигационно-прицельной системы LANTIRN, в состав которой входила РЛС миллиметрового диапазона, два тепловизора (с широким и узким полем зрения) и лазерный дальномер-целеуказатель. Система, предназначенная для оснащения тактических ударных самолетов, должна была обладать необычайно широкими возможностями, обеспечивая полет на предельно малой высоте в ночных условиях с огибанием рельефа местности (как в автоматическом, так и в полуавтоматическом режимах), обнаружение и опознавание наземных целей (в том числе и в автоматическом режиме, по заранее введенному в память компьютера визуальному образу цели), применение оружия. Информация, поступающая от датчиков системы, выводилась на широкоугольный ИЛС.
Сначала работы по программе велись в достаточно быстром темпе, однако в 1981 году они были, по существу, заморожены из-за сомнений заказчика в способности фирмы достичь заявленных характеристик. В 1983 году, после некоторой корректировки (в частности, пришлось отказаться от многоканальности и, на первом этапе, от режима автоматического сопровождения) разработка LANTIRN возобновилась и в середине 1984 года на испытания был представлен ее первый макетный образец. Предполагалось, что 100 из 720 комплектов системы LANTIRN, которые планировал заказать Пентагон, с 1987 года начнут устанавливаться на штурмовиках А-10, а остальные - на истребителях F-15 и F-16. Однако в дальнейшем от оснащения одноместного штурмовика столь сложной и дорогостоящей системой отказались.
В начале 1980-х годов в США начались работы по созданию принципиально нового противотанкового оружия, имеющего большое будущее - гиперзуковых ракет (как управляемых, так и неуправляемых) с кинетической БЧ - «болванкой» из высокопрочного сплава. В начале 1983 года фирма «Воут» приступила к опытам с лазерным сканирующим устройством, предназначенным для наведения подобных ракет, а несколько позже начались испытания и прототипа ракеты. УР HVM массой 36,3 кг, с максимальной скоростью 5500 км/ч и дальностью 4800 км наводилась по лучу лазера. За счет сверхвысокой скорости ракеты обеспечивалось почти мгновенное поражение цели, причем за один заход самолета можно было обстрелять несколько бронеобъектов противника.
В1983 году был создан предъэскизный проект варианта самолета А-10 с ракетами HVM. Под каждым крылом штурмовика предполагалось подвесить по контейнеру с 19 УР, а в носовой части фюзеляжа вместо пушки GAU-8/A установить лазерную систему наведения, а также тепловизионную поисково-прицельную систему. Однако в апреле 1984 года финансирование этой программы прекратилось. Очевидно, ВВС США пришли к выводу, что предварительные оценки оказались слишком оптимистичными и создать новое оружие в приемлемые сроки не удастся. Не создано оно и до сих пор, хотя разработка противотанковых гиперзвуковых УР с лазерным наведением продолжается (уже без привязки к штурмовику А-10).
Последняя попытка «интернационализировать» самолет А-10 предпринята в середине 1990-х. В начале 1997 года стало известно, что правительство Клинтона предложило передать ряду латиноамериканских стран боевые и вспомогательные самолеты ВВС и ВМС США для включение их в состав межнациональных авиационных сил, предназначенных для борьбы с наркобизнесом. Предполагается, что Бразилия, Венесуэла, Мексика, Колумбия и Перу получат патрульные самолеты Е-2С и Р-3, а также вертолеты HU-25. Бразилии, Венесуэле и Колумбии должно быть передано, в общей сложности, 24 самолета А-10 А, на которых будет демонтирована 30-мм пушка GAU-8, а вместо нее установят тепловизионное оборудование и БРЛС. Впрочем, часть штурмовиков все же будет оснащена пулеметами, предназначенными для борьбы с самолетами контрабандистов и обстрела аэродромов, с которых осуществляется нелегальный вывоз наркотиков. Таким образом, в ближайшее время «Тандерболт» II, видимо, «сменит военный мундир на форму полицейского».
Боевое применение
Впервые самолеты этого типа были применены против Ирака в ходе операции «Буря в пустыне» (зима 1991 года). Штурмовики А-10А широко привлекались для поражения малоразмерных целей на поле боя.
Во время иракского контрнаступления 29 января в районе г. Рас-Хафтджи, по американским данным, самолетами ВВС и ВМС США было уничтожено 24 танка Т-54 и Т-55, а также до 13 других единиц бронетанковой техники, из которых 70% пришлось на долю А-10А. Основным противотанковым оружием штурмовиков были УР AGM-65 «Мейврик» с телевизионным наведением днем и тепловизионным наведением ночью.
Если при действиях в светлое время суток штурмовики оказались весьма эффективным противотанковым средством, то ночью и в условиях большой запыленности и задымленности выявилась относительно низкая эффективность А-10А. Самолеты были неспособны осуществлять поиск и опознавание техники на поле боя. Из-за отсутствия бортовых телевизионных и тепловизионных систем поиск цели осуществлялся посредством головки самонаведения самой ракеты, имеющей узкое поле зрения и недостаточную дальность.
В результате плохой организации взаимодействия ВВС и сухопутных войск, досталось от «Тандерболта» II и пехотинцам союзников. Ракетой «Мейврик» с лазерным наведением был уничтожен бронетранспортер морской пехоты США LAV-25, принятый за иракский БТР-60, в результате погибло шесть американских солдат (вину за эту ошибку следует разделить между летчиком и оператором наземной станции целеуказания, подсвечивавшим цель лучом лазера). Другой штурмовик по ошибке атаковал опорный пункт английских войск, что стоило жизни ВОСЬМИ «ТОММИ».
В районе Рас-Хамджи огнем иракских 23-миллиметровых зенитных самоходных установок «Шилка» был сбит один самолет А-10А.
В ходе боевых действий А-10А приходилось решать и не свойственные им задачи. Так, 900-кил-лограмовыми свободнопадающими бомбами они уничтожили или повредили мобильную пусковую установку ракет «Скад» (следует заметить, что за этими целями долго и безуспешно гонялись более тяжелые и сложные самолеты F-15E и F-111), а огнем бортовой 30-мм пушки штурмовика был сбит иракский вертолет Ми-8.

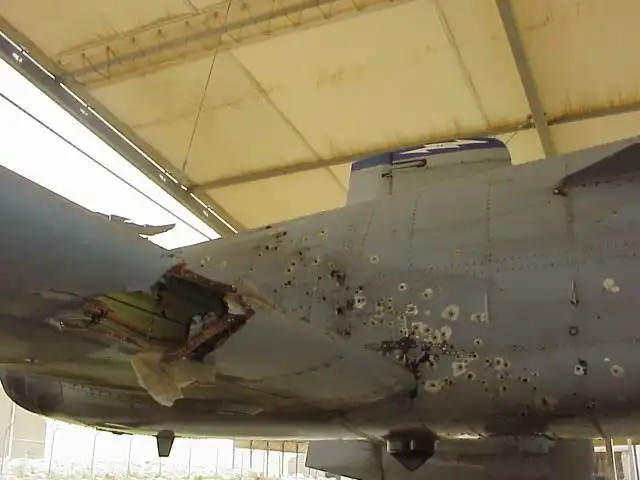

От огня противника в ходе боевых действий было потеряно, в общей сложности, пять самолетов А-10А.

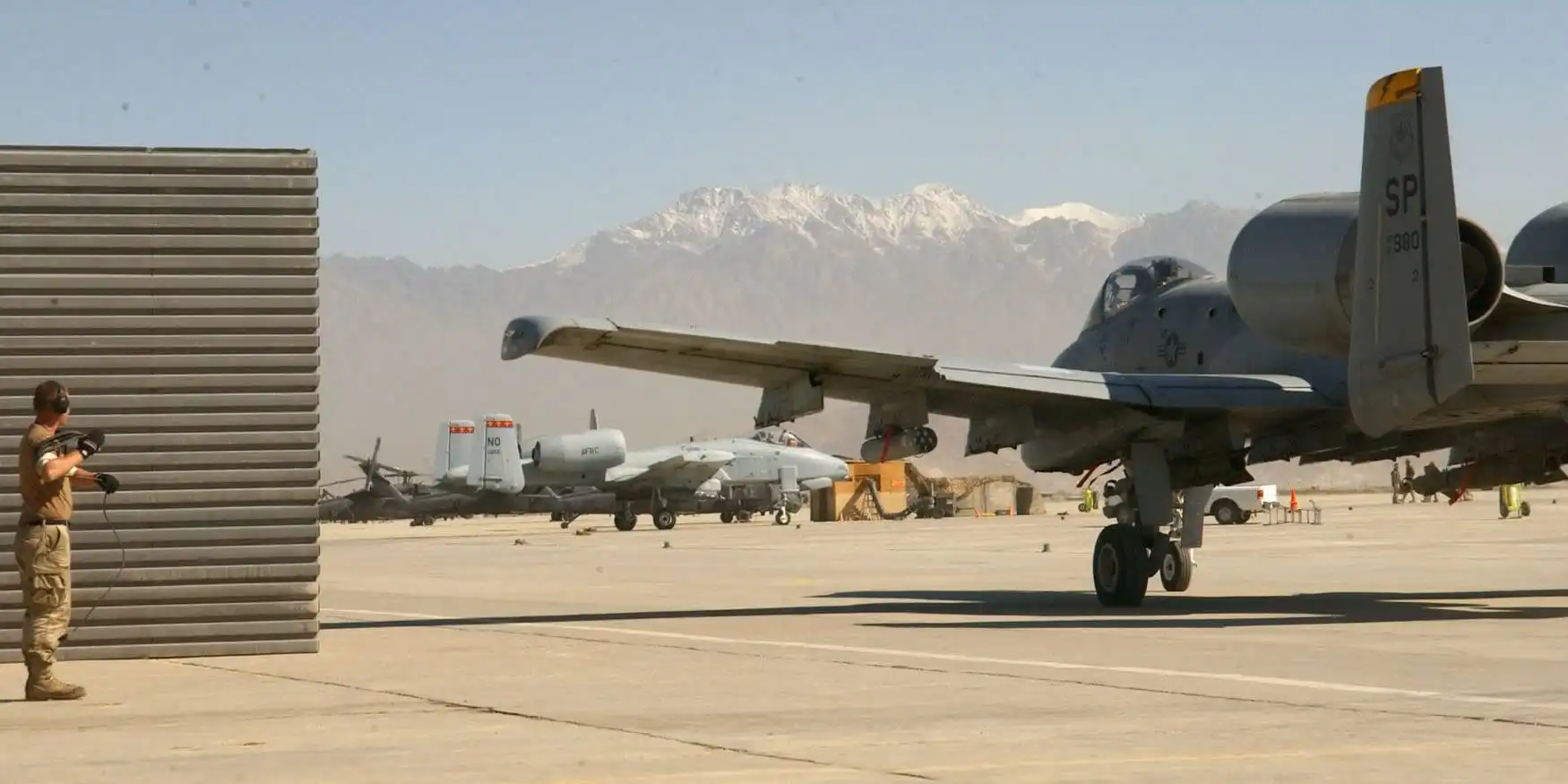

С 2001 года A-10 принимают участие в операции международной коалиции в Афганистане. Некоторое время они базировались на аэродроме Баграм под Кабулом. В сентябре 2006 года в результате инцидента «дружественного огня» с участием A-10 погиб один британский военнослужащий.
В операции «Свобода Ираку» в марте—апреле 2003 года принимали участие в общей сложности 60 штурмовиков A-10, сохранявшие боеготовность на уровне 85 %. Один самолёт был сбит 7 апреля в районе Багдадского международного аэропорта. Другой «Тандерболт» получил тяжёлые повреждения (повреждён один двигатель, отказ гидравлической системы, сотни пробоин в крыле, оперении и фюзеляже самолёта), однако пилот капитан Ким Кэмпбелл сумела успешно посадить самолёт на авиабазе. После завершения основной фазы боевых действий и с началом партизанской войны A-10 продолжали применяться в Ираке.
В первые дни вторжения коалиционных войск в Ирак A-10 оказались причастны по крайней мере к двум случаям «дружественного огня». В первом из них «Тандерболт» атаковал подразделение морских пехотинцев во время сражения за Насирию, что привело к гибели по крайней мере 1 американца. В действительности число погибших могло быть больше, поскольку всего в ходе сражения погибло 18 морских пехотинцев, и лишь для 8 из них (по состоянию на 2004 год) причиной смерти был однозначно назван огонь противника[6]. Другой инцидент получил гораздо большую известность. 28 марта пара A-10 атаковала и вывела из строя четыре боевые машины британских войск, при этом погиб 1 британский военнослужащий. В 2007 году видеозапись этой атаки неизвестным образом попала в распоряжение британской газеты «The Sun», причём было названо имя одного из пилотов, участвовавших в инциденте
В целом стоимость программы "простого и дешевого" самолета обошлась американским налогоплательщикам в 4, 44млрд, долларов, а стоимость одной машины с учетом затрат на запасные части и обучение персонала составила 6,3 млн. долларов (в ценах 1978 г.). Самолёт подвергался критике, и ВВС даже подумывали о том, как от него можно избавиться, предполагая использовать в роли штурмовика F-16 (точнее, его модификацию A-16). В 1990 году Конгресс США принял решение о начале передачи «Тандерболтов» в состав Армии, однако в ноябре того же года было решено оставить в ВВС два авиакрыла A-10. Неожиданно успешное применение A-10 в ходе войны в Персидском заливе поставило точку в спорах о судьбе самолёта и доказало его необходимость. За свой внешний вид самолет получил прозвище «Уортхог» (Warthog) — бородавочник (хотя по мне ему больше подходит "Чебурашка" за характерные уши-двигатели).
Конструкция самолета.
А-10 А выполнен по нормальной аэродинамической схеме с низкорасположенным трапециевидным крылом крылом и двухкилевым вертикальным оперением.
Фюзеляж типа полумонокок. Форма его носовой части и конфигурация фонаря обеспечивают летчику хороший обзор в направлении вперед-вниз и в сторону (соответственно, на 20 и 40°). К центральной части фюзеляжа при помощи специальных пилонов крепятся гондолы двигателей. Такое расположение силовой установки позволяет получать более равномерный поток воздуха на входе в двигатели при различных углах атаки.
Выхлопные газы ТРД проходят над плоскостями стабилизатора между килями, что снижает заметность самолета в ИК-диапазоне. Кроме того, сами двигатели с высокой степенью двухконтурности также являются довольно «холодными», что также существенно уменьшает ИК-сигнатуру.
Крыло состоит из прямого центроплана, занимающего 34% размаха, и двух трапециевидных консолей со стреловидностью по передней кромке 6°. Относительная толщина центроплана - -15%, консоли - от 13% до 15%. Установочный угол крыла равен 3°, консоли имеют положительное поперечное V, равное 7°. Концы консолей отогнуты вниз (это генерирует мощный вихрь, улучшающий работу концевых секций консолей).
Центроплан и внутренние части консолей снабжены трехпозиционными закрылками Фаулера, отклоняющимися вниз на фиксированный угол 20 и 45°. При отклонении закрылков на 20° выполняется взлет и маневрирование с небольшой скоростью (с перегрузкой до 2,2). При посадке угол отклонения закрылков составляет 45°.
На центроплане имеются автоматические предкрылки (их площадь - 0,02 м2), простирающиеся от бортов фюзеляжа до гондол шасси. На концах крыла расположены элероны площадью 0,094 м2. Каждый из элеронов состоит из верхней и нижней частей, способных расщепляться, выполняя при этом роль воздушных тормозов.
Стабилизатор прямоугольной формы имеет угол установки 7°. Его относительная площадь составляет 20,7% площади крыла, что обеспечивает самолету хорошие маневренные характеристики. Большое плечо стабилизатора (около 3 САХ) позволяет лучше демфировать продольные колебания самолета, что особенно важно при полете на малой высоте в турбулентной атмосфере. Руль высоты имеет триммер с электрическим приводом.
Два вертикальных киля, снабженных рулями направления, установлены на концах стабилизатора. Такая компоновка значительно увеличивает эффективность их работы и позволяет уменьшить площадь на 20%. Обеспечивается возможность продолжения самолетом управляемого полета при потере одного из килей или даже одной из консолей стабилизатора.
В системе управления элеронами, рулями высоты и рулями направления использованы гидроусилители (при резервной ручной системе). Для уменьшения уязвимости в системе управления применена резервированная тросовая проводка, при этом усилия на ручке управления регулируются посредством компенсаторов, управляемых летчиком.
Шасси - трехопорное с передней стойкой. Его база равна 5,25 м, а колея 5,4 м. Основные стойки - одноколесные, с давлением в пневматиках 4 кгс/см2, что позволяет использовать штурмовик с полевых аэродромов, имеющих травяное покрытие. Они крепятся к наружной части центроплана и убираются в специальные крыльевые гондолы поворотом вперед. При этом колеса на 1/3 выступают за обводы гондол, что облегчает аварийную посадку при убранном шасси. Носовая стойка, также имеющая одно колесо, смещена вправо от оси симметрии самолета на 0,4 м (место по центру фюзеляжа занимает пушка).
Бронекабина летчика выполнена в виде «ванны», собранной на винтах из титановых бронелистов.
Силовая установка. На штурмовике установлены два ТРДД Дженерал Электрик TF34-GE-100F (2 х 4100 кгс), расположенные в отдельных мотогопдолах. Фюзеляжные топливные баки имеют бронирование и пористый заполнитель. Имеется бронирование топлипроводов.
Общесамолетные системы. Штурмовик оснащен двумя независимыми гидросистемами с автономными насосами, расположенными на двигателях. Рабочее давление и гидросистеме - 210 кгс/см2. Гидросистемы обеспечивают работу бустеров системы управления самолетом, закрылков, уборку и выпуск шасси, поворот носового колеса, отклонение элеронов и воздушных тормозов, а также вращение блока стволов пушки.
Имеются два генератора переменного трехфазного тока напряжением 115/200 В. В качестве аварийного источника на борту самолета установлена аккумуляторная батарея емкостью 34 Ач с выходным напряжением 24 В. Имеется, также, вспомогательная силовая установка, обеспечивающая электропитание при неработающих двигателях и неподключенных наземных источниках электропитания.
Система кондиционирования воздуха обеспечивает питание кабины, противообледенителя фонаря, а также вентиляцию пушечного отсека.
Система пожаротушения в качестве рабочего тела использует фреон.
В кабине установлено катапультное кресло ACES II, обеспечивающее возможность покидания самолета на нулевых скоростях и высотах.
Целевое оборудование отличается относительной простотой, что, в целом, не характерно для американских боевых самолетов.
Навигационно-пилотажное оборудование на А-10А представлено радиосистемой ближней навигации TACAN AN/ARN-84, радиосистемой дальней навигации LORAN C/D AN/ ARN-101, радиопеленгатором DF-301E/DA, радиокомпасом AN/ARA-50, вычислителем аэродинамических параметров CPU-16, радиолокационным маяком AN/UPN-25, автопилотом, индикатором на лобовом стекле, индикаторами обстановки в вертикальной и горизонтальной плоскости, системой посадки по приборам AN/ARN-108.
На 283 последних серийных самолетах установлена ИНС ASN-141. Первоначально самолеты оснащались лишь барометрическими высотомерами, однако в дальнейшем штурмовики получили радиовысотомер APN-194.
Комплекс радиосвязного оборудования штурмовика включает УKB радиостанции дециметрового диапазона AN/ARC-164 и 618М, УКВ радиостанцию метрового диапазона с амплитудной модуляцией 807А, КБ радиостанцию AN/ARC-154M-622A, аппаратуру системы радиоопознавания AN/APX-101, а также системы предупреждения летчика о радиолокационном облучении AN/ALR-64 или AN/ALR-69.
Для обнаружения подсвеченных лазером целей справа от носовой стойки шасси на специальном пилоне установлен контейнер AAS-35 «Пейв Пенни». Система способна обнаруживать цели, подсвеченные лазером, установленным на земле или на других Л А, на расстоянии до 24 км. Масса контейнера 14,5 кг.
Под крылом могут подвешиваться контейнеры постановки активных радиолокационных помех.
Состав оборудования позволяет поражать наземные цели только в простых метеоусловиях.
Вооружение.

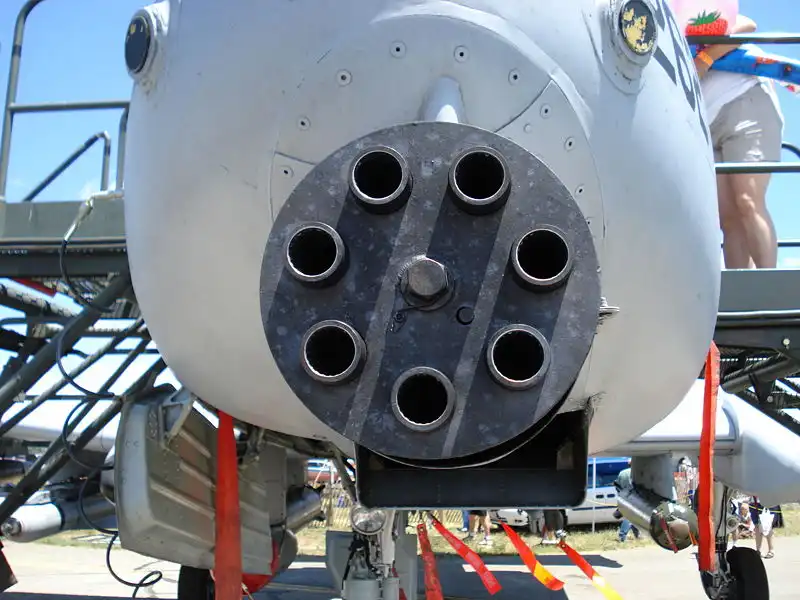

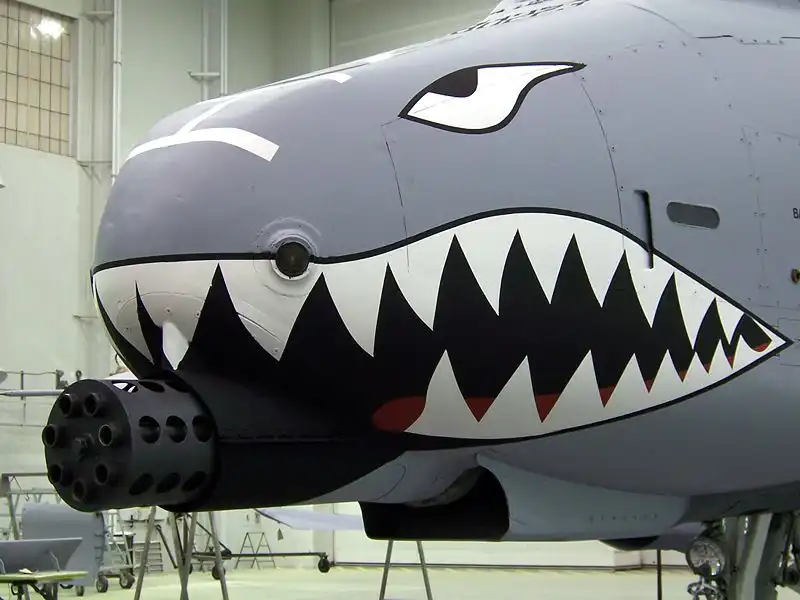

Семиствольная пушка GAU-81A (30 мм, 1174 патронов, скорострельность 2100/4200 выстр./мин). Стрельба ведется снарядами с гильзами, выполненными из алюминиевых сплавов. Сила отдачи пушки составляет 7140 кгс, однако размещение стреляющего ствола близко к оси симметрии самолета позволило уменьшить кабрирующий момент. Его устранению способствует также автоматическое отклонение при стрельбы руля высоты вниз на 0,5°. На 11 узлах внешней подвески (восьми подкрыльевых и трех подфюзеляжных) размещаются свободнопадающие бомбы (в частности, до 28 боерипасов Мк.82 калибром 225 кг или до шести Мк.84 калибром 900 кг), зажигательные бомбы BLU-16 или BLU-27 (до шести единиц), разовые бомбовые кассеты «Рокай» (до 20) или CBU-52/58/71 (до 16).
Управляемое ракетное вооружение самолета включает 6-12 УР AGM-65A и AGM-65B «Мейврик» с телевизионным самонаведением по принципу «запустил-забыл». Обнаружение оптически контрастной цели производится головкой самонаведения ракеты, находящейся на подвеске под самолетом. Теоретически оно возможна на дальности до 11-13 км, однако в реальных боевых условиях, как правило, не превышает 4-6 км (что связано с погодой, дымами над полем боя и т. п.). При этом телевизионная «картинка» воспроизводится на экране в кабине летчика. После ручного сопровождения цели в течение 4-8 секунд головка «запирается» на цель, переходя на режим самонаведения, производится пуск ракеты.
УР AGM-65D оснащаются тепловизионной системой самонаведения, обеспечивающей применение оружия ночью (схема боевого применения аналогична ракетам AGM-65A и AGM-65B). УР «Мейврик» размещаются на пусковых установках LAU-88/A.
Для самообороны на крайних крыльевых узлах подвески могут размещаться ракеты класса «воздух-воздух» AIM-9 «Сайдуиндер».
Возможна подвеска двух пушечных контейнеров SUU-23 (с шестиствольными пушками «Вулкан» калибром 20 мм), контейнеров с ИК-ловушками или дипольными отражателями Трэкор ALE-40 (480 патронов), контейнеров с аппаратурой постановки активных помех РЛС противника AN/ALQ-119 или трех ПТБ емкостью по 2270 л.
Страна: США
Первый полет: 1972
Тип: Штурмовик
Назначение: самолет поддержки
Первый полёт: 10 мая 1972
Принят на вооружение: 1972
Всего построено: 715
Производитель: Fairchild-Republic
Характеристики
Экипаж: 1 чел
Макс. скорость: 704 км/ч
Боевой радиус: 460 км
Дальность полёта: 4150 км
Практический потолок: 13700 м
Скороподъёмность: 1800 м/мин
Размеры
Длина: 16,26 м
Высота: 4,47 м
Размах крыльев: 17,53 м
Площадь крыльев: 47 м²
Масса
Пустой: 11321 кг
Снаряжённый: 21361 кг
Макс. взлётная: 23000 кг
Силовая установка
Двигатели: 2 х ТРДФ General Electric TF34-GE-100A
Тяга (мощность): 2 x 9065 кгс
Вооружение
Вооружение:
одна 30-мм семиствольная пушка GAU-8/A c 1350 патронами
Боевая нагрузка - нормальная - 5435 кг или максимально -7258 кг (или 6505 с ПТБ) на 11 узлах подвески:
6 УР воздух-земля AGM-65A Maveric
9 или 16 ПТУР AGM-114 Hellfire
2 УР воздух-воздух AIM-9E/J Sidewinder,
6 907-кг бомб с оптическим наведением GBU-15
18 227-кг бомб с лазерным наведением GBU-12 Paveway II
6 907-кг бомб,
12 454-кг бомб Mk.83 или 28 227-кг бомб Mk.82
20 кассетных бомб Rockeye Mk.20
9 напалмовых бомб BLU-1 или BLU-27
16 бомбометов CBU-52 или CBU-71
2 контейнера SUU-23/A c 20-мм пушкой
10 ПУ LAU-68 7x69(85) НУР
Имевшиеся в начале 1960-х годов на вооружении ВВС США тактические ударные самолеты - сверхзвуковые истребители-бомбардировщики F-100, F-101 и F-105 - были оптимизированы для нанесения ядерных ударов по относительно крупным целям - аэродромам, мостам, складам вооружений, узлам обороны. Их возможности по ведению борьбы с точечными целями на поле боя (как это делали штурмовики и истребители-бомбардировщики второй мировой войны) были более чем скромными. Пересмотр взглядов американского политического и военного руководства на характер будущей войны, более реалистический подход к использованию неядерных авиационных средств поражения, потребовали и пересмотра концепции ударного самолета. Немаловажным фактором явилось и принятие в начале
1960-х годов на вооружение бронетанковых частей советской армии в Восточной Европе техники нового поколения - средних танков Т-62, оснащенных мощной 115-мм пушкой. Несколько позже войска начали пополняться еще более совершенными танками нового поколения Т-64 и боевыми машинами пехоты БМП-1. ПВО советских танковых подразделений на поле боя обеспечивалась счетверенными 23-миллиметровыми зенитными самоходными установками «Шилка», способными эффективно бороться с низколетящими скоростными самолетами. Вся эта техника по своим основным боевым качествам превосходила вооружение, имевшееся у США и других стран НАТО. Рост советской «танковой угрозы» требовал от Запада поиска ответных мер.
Однако американские ВВС продолжали ориентироваться на создание дорогостоящих и сложных многоцелевых машин со сверхзвуковой скоростью и сверхсовременной электроникой. Армия США, столкнувшись с перспективой остаться без эффективной авиационной поддержки, приступила в 1961 году к поиску собственного недорогого ударного самолета, способного эффективно взаимодействовать с наземными войсками. Изучалась, в частности, возможность принятия на вооружение войсковой авиации самолетов Нортроп N-156F (прототип истребителя F-5A «Фридомфайтер»), Фиат G.91 и Хаукер Р.1127 (прообраз СВВП «Харриер»). ВВС США восприняли потенциальный рост роли армейской авиации как угрозу собственным интересам и в Пентагоне развернулась ожесточенная борьба «бульдогов под ковром».
Втягивание США в войну во Вьетнаме все же заставило ВВС изменить свое отношение к самолету непосредственной поддержки. Был востребован опыт фирмы «Норт Америкен», в конце 1950-х годов создавший ударный вариант поршневого учебно-тренировочного самолета Т-28 «Троян». Вскоре модернизированные машины - T-28D, оснащенные легкими бомбами и НАР, были переданы ВВС Южного Вьетнама. Первый опыт применения этих самолетов оказался весьма успешным, однако вскоре у вьетнамских партизан появились в большом количестве 12,7-мм пулеметы ДШК, которые в 1963-64 гг. фактически поставили точку на вьетнамской карьере T-28D. Стало ясно, что самолет поля боя даже в условиях конфликтов малой интенсивности нуждается в солидной броне, «неподъемной» для легкого УТС. Требовали улучшения и скоростные качества самолета, что диктовалось, в первую очередь, необходимость быстро прибывать в нужное место по вызову «полевых командиров». Одновременно с разработкой самолетов, оптимизированных к условиям вьетнамской войны (Фэрчайлд А-37, OV-10) и модернизацией «под Вьетнам» бомбардировщиков времен второй мировой войны, ВВС США в 1966 году приступили к исследованию полноценного самолета-штурмовика, способного эффективно действовать как в локальных войнах, так и в «большой» войне на европейском ТВД, поражая многочисленные танки противника.
Работы по формированию облика нового самолета велись в рамках программы А-Х (Attack, Experimental - штурмовой, экспериментальный). В результате у ВВС сложилась концепция бронированного штурмовика, «идеология» которого была близка советским и германским штурмовикам второй мировой войны, относительно простым самолетам с тяжелым бронированием и мощной автоматической пушкой.
Запросы предложений по проекту штурмовика в марте 1967 года были направлены 21 авиастроительной фирме США. Требования заказчика предусматривали, в частности, скорость не менее 650 км/ч, высокую маневренность на малой высоте, взлетно-посадочные характеристики, обеспечивающие возможность базирования на грунтовых аэродромах, наличие мощного пушечного вооружения (типа шестиствольной 20-мм пушки М61 «Вулкан») и большого числа узлов внешней подвески. В дальнейшем требования по скорости были еще более ужесточены (740 км/ч), что практически исключило из конкурса проекты самолетов с ТВД. Война во Вьетнаме подходила к концу, американцы окончательно смирились с мыслью о неизбежности ухода из этой страны, поэтому на первое место все больше выдвигались требования европейского театра военных действий и противотанковая специализация самолета.
В 1970 году окончательно определился и «главный калибр» штурмовика. Им должна была стать сверхмощная 30-миллиметровая семиствольная пушка GAU-8 с начальной скоростью снаряда 1067 м/с и скорострельностью 4000 выстрелов в минуту, исследования которой были начаты ВВС США в 1968 году. После 75-мм орудия, устанавливавшегося на американских самолетах в годы второй мировой войны, GAU-8 была самой мощной авиационной артиллерийской системой, созданной в США. При ее разработке был учтен опыт успешного применения израильскими самолетами 30-мм пушки DEFA против бронетанковой техники арабов в войне 1967 года. Как и самолет А-Х, пушка GAU-8 создавалась в рамках конкурса, в котором приняли участие фирмы «Дженерал Электрик», «Филко-Форд», «Хьюз» и «Дженерал Америкен Транспортейшн». Победу в 1973 году одержала фирма «Дженерал Электрик».
В 1970 году в финал конкурса проектов вышли фирмы «Нортроп» и «Фэрчайлд-Рипаблик», получившие контракты стоимостью, соответственно, 28,9 и 41,2 млн. долл. на разработку и постройку двух опытных (демонстрационных) самолетов YA-9A и YA-10A. Проекты штурмовиков имели ряд принципиальных отличий. Более легкий и элегантный YA-9A имел высокорасположенное крыло, под которым, в месте сопряжения с фюзеляжем, располагались два компактных ТРДД Авко Лайкоминг ALF 502 (2 х 3400 кгс), созданных в инициативном порядке в 1969 году. Несколько более тяжелый самолет YF-10A фирмы «Фэрчайлд-Рипаблик» напоминал своими грубыми, предельно технологичными, «рубленными» формами германские проекты конца второй мировой войны. Он имел низкорасположенное крыло и разнесенное вертикальное оперение. Два ТРДД Дженерал Электрик TF34 с большой степенью двухконтурности располагались по бокам хвостовой части фюзеляжа на коротких пилонах. Первоначально разработанный для палубного противолодочного самолета Локхид S-3A «Викинг», TF34 был на 15% мощнее ALF 502, но и на 23% тяжелее. Так как пушка GAU-8 достигла «летного» состояния лишь в 1973 году, опытные самолеты оснастили менее мощной 20-мм пушкой «Вулкан», позволяющей, однако, оценить эффективность самолетов в качестве «летающего лафета».
Первый полет опытного штурмовика Фэрчайлд Рипаблик YA-10A состоялся 10 мая 1972 года (машину пилотировал летчик-испытатель Говард «Сэм» Нельсон). YA-9A впервые поднялся в воздух 20 дней спустя. Летные испытания вторых экземпляров YA-10A и YA-9A начались, соответственно, 21 июня и 23 августа того же года.
К конкурсным испытаниям прототипов штурмовиков приступили 24 октября 1972 года. Полеты проводились на авиабазе Эдвардс специально сформированным подразделением JFT (Joint Test Forct). К ним были привлечены летчики-испытатели ВВС, имеющие большой боевой опыт. Два самолета YF-9A выполнили 92 полета, налетав, в общей сложности, 146 часов. YF-10A совершили 87 полетов продолжительностью 138,5 часов. Из пушек «Вулкан» установленных на самолетах-конкурсантах, было сделано более 20000 выстрелов, а в ходе сравнительного бомбометания сброшено 700 свободнопадающих бомб. Однако способности самолетов использовать управляемое оружие не оценивались. На авиабазе Райт-Паттерсон (штат Огайо) был выполнен беспрецедентный для США объем испытаний по определению боевой живучести самолетов. При этом использовалось вооружение советского производства, в частности - 23-мм зенитные пушки.
YF-9A и YF-10A продемонстрировали практически одинаковую боевую живучесть, однако более легкая и скоростная машина фирмы «Нортроп» показала несколько лучшую маневренность и разгонные характеристики. В то же время она уступала YA-10A по топливной экономичности. Кроме того, самолет Фэрчайлд Рипаблик оказался более технологичным и простым в обслуживании. В целом, по оценкам ряда советских специалистов, внимательно следивших за ходом конкурса, предпочтение следовало бы отдать самолету YA-9A.
Но борьба велась не только на полигонах и испытательных стендах. С не меньшем напряжением в ней участвовали и политические силы, лоббирующие в конгрессе и МО фирмы, участвующие в конкурсе. Вскоре в «борьбе бульдогов под ковром» верх начала брать партия «Фэрчайлд-Рипаблик». 18 февраля 1973 года ВВС США признали победителем в конкурсе штурмовик YA-10A, а фирма-разработчик получила первый контракт (159 млн долл.) на постройку предсерийной партии из 10 самолетов, предназначенных для войсковых испытаний. В дальнейшем конгресс «урезал» опытную партию до шести машин. Первый предсерийный штурмовик поднялся в воздух 15 февраля 1975 года. Его масса была несколько больше расчетной, так как по результатам статиспытаний потребовалось усилить конструкцию планера.
В августе 1974 года начались испытания самолета А-10А с управляемым ракетным вооружением - УР класса «воздух-поверхность» AGM-65A «Мейврик» с телевизионным самонаведением: 12 ракет размещались на четырех строенных подкрыльевых пусковых установках.
А в сентябре на YA-10A была впервые установлена и штатная пушка GAU-8/A. Для проверки ее возможностей в реальных условиях были использованы советские танки Т-62, полученные из Израиля, а также американские танки М48. Точность, дальность и поражающее действие комплекса A-10A/GAU-8 оказались выше расчетных. Так, танки Т-62 успешно поражались в верхнюю и боковую проекции на дальности до 1200 м, попадания снарядов вызывали возгорание топлива и взрыв боеприпасов.
Заказ на серийное производство штурмовиков А-10А, получивших имя собственное «Тандер-болт»2 (в честь одного из самых удачных американских истребителей второй мировой войны), был выдан МО США фирме «Фэрчайлд» в мае 1967 года, а поступление самолетов в строевые части ВВС США началось в октябре того же года. До 1984 года было выпущено, в общей сложности, 713 серийных машин. Стоимость одного самолета составила 7,3 млн долл. по курсу 1981 года, что приближалось к стоимости сверхзвукового истребителя третьего поколения.
Первоначально новый штурмовик вызвал большой интерес и в ряде стран-союзников США. Возможность его приобретения обсуждалась правительствами Англии, Австралии, Бельгии, Норвегии, ФРГ, Южной Кореи и Японии. Однако ни одна из этих стран так и не приобрела самолет: очевидно, сказалась узкая специализация А-10А, нацеленность его на решения лишь определенных задач - борьбы с танками и другими малоразмерными целями на поле боя. Однако все вышеперечисленные страны имели относительно ограниченные финансовые возможности, что обусловливало их стремление пополнять свои ВВС, в первую очередь, многоцелевыми самолетами. Специализированный штурмовик оказался слишком дорогостоящим удовольствием.
К этому времени была продемонстрирована высокая эффективность применения боевых вертолетов для борьбы с танками. Поэтому многие страны предпочли использовать боевые вертолеты.
А-10А предназначен для непосредственной авиационной поддержки наземных войск. Его главными целями являются танки противника на поле боя. Высокая маневренность на малых высотах обеспечивает А-10А возможность уклонения от атак истребителей и зенитных ракет. Относительно малая скорость полета, маневренные характеристики и хороший обзор из кабины позволяют поражать малоразмерные цели с первого захода. Стрельба из пушки по цели типа «танк» с высоты 100-150 м может производится на удалении до 1800 м, а по целям, не имеющим броневой защиты - на 3000- 3600 м.
Радиосвязное оборудование обеспечивает летчику штурмовика возможность непосредственного общения с командиром наземного подразделения, в интересах которого действует самолет.
К моменту своего создания «Тандерболт» II значительно превосходил другие боевые самолеты по уровню защиты. 1309 кг брони надежно защищали летчика и жизненно важные элементы конструкции от воздействия легкого стрелкового оружия и обеспечили выживаемость при попадании снарядов калибром 20-23 мм.
В ходе эксплуатации штурмовиков в климатических условиях Европы выявились недостаточные возможности навигационного оборудования А-10А. В результате на последних 283 серийных самолетах, выпускавшихся с 1980 года, установили относительно простую инерциальную навигационную систему ASN-141, обеспечивающую, тем не менее, возможность более уверенного применения А-10А в сложных погодных условиях, на малых высотах.
Европейская специфика потребовала и дооснащения штурмовиков радиовысотомерами малых высот APN-194 (ранее эти самолеты имели лишь барометрические высотомеры). Совершенствование средств ПВО «вероятного противника» - СССР и стран ОВД - требовало постоянного обновления оборонительных средств РЭБ штурмовика. Станция предупреждения о радиолокационном облучении AN/ALR-46 в 1980-е годы была заменена более современными станциями AN/ALR-64 или AN/ALR-69.
В 1986 году были проведены испытания самолета А-10А, оснащенного двумя УР AIM-9 «Сайдуиндер», предназначенными для самообороны.
В начале 1990-х часть штурмовиков переклассифицировали в самолеты передового авианаведения, получившие обозначение ОА-10А. При этом была демонтирована пассивная лазерная система «Пейв Пенни» и снята часть бронирования, что позволило несколько облегчить самолет и улучшить его летно-технические характеристики.
Неоднократно предпринимались попытки и более радикальной модернизации штурмовика.
Неудовлетворительные способности одноместного самолета вести боевые действия в условиях центральной Европы вызвали к жизни идею специализированного всепогодного и всесуточного варианта, которому были бы нипочем длинные зимние ночи, снег, дождь, туман, низкая облачность - словом, весь европейский «сложняк». В то время эту задачу можно было решить, лишь увеличив экипаж штурмовика до двух человек. В 1977 году фирма «Фэрчайлд Рипаблик», не дожидаясь заказа ВВС, приступила к созданию такого самолета. В апреле 1978 года началось и финансирование «ночного всепогодного» (N/AW - Night/ Adverse Weather) варианта штурмовика А-10.
Первый полет прототипа нового самолета состоялся 4 мая 1979 года. Вторая кабина размещалась над отсеком с боекомплектом для пушки. Высота вертикального оперения была увеличена на 510 мм. Пилотирование могло осуществляться из обоих кабин. Наиболее серьезному усовершенствованию подверглось БРЭО самолета, в состав которого была введена БРЛС Вестингауз WX-50, расположенная в подвесном подфюзеляжном контейнере. Станция, созданная на базе метео-РЛС, решала три основные задачи - осуществляла картографирование, обнаруживала малоразмерные наземные цели, а также обеспечивала полет в режиме огибания рельефа местности. В другом подфюзеляжном контейнере, расположенном на параллельном пилоне, находилась тепловизионная станция Тексас Инструменте AN/AAR-42, совмещенная с лазерным дальномером-целеуказателем Ферранти 105. Опто-электронные системы и БРЛС не были объединены в комплекс и управление ими не было автоматизированным (по мнению американцев для небольших скоростей полета штурмовика последнего и не требовалось). Машину оснастили, также, ИНС Литтон LN-39, модифицированным ИЛС фирмы «Кайзер» и двумя монохромными индикаторами на ЭЛТ в задней кабине.
Серийный самолет, получивший обозначение А-10В, должен был иметь БРЛС и оптоэлектронные датчики, размещенные в гондолах шасси, что улучшало аэродинамику и освобождало подфюзеляжные пилоны для боевой нагрузки. Кроме того, предполагалось, установить односекционный козырек кабины летчика и единый колпак фонаря. Заднюю кабину планировали защитить комбинированными броневыми преградами, состоящими из листов алюминиевых и титановых сплавов, а также нейлона.
Летные испытания штурмовика A-10N/AW проводились в 1979-1982 гг., было выполнено более 300 полетов. Предполагалось, что в 1983 году он будет принят на вооружение. Кроме того, исследовался и одноместный вариант «ночного» с самолета с более простой электроникой (без БРЛС, но с тепловизором), однако заказа на ночные штурмовики так и не последовало - командование ВВС предпочло сосредоточить усилия на создании ударных всепогодных вариантов сверхзвуковых истребителей F-15 и F-16.
Англо-аргентинская война из-за Фолклендских островов вызвала некоторый интерес к двухместному варианту штурмовика в ряде зарубежных государств. Учтя конъюнктуру рынка, фирма «Фэрчайлд Рипаблик» предложила экспортную модификацию А-10В, предназначенную для действий над морем. По сравнению со своим «сухопутным» предшественником этот самолет имел увеличенную дальность полета, противокорабельное вооружение (УР «Экзосет» и «Гарпун»), а также ракеты класса «воздух-воздух» AIM-9L «Сайдуиндер». Велись переговоры о продаже 70-80 самолетов ряду стран Ближнего Востока и Юго-Восточной Азии, однако конгресс США не поддержал планы экспорта усовершенствованных штурмовиков.
В конце 1970-х годов фирма «Мартин Мариетта» начала работы по созданию контейнерной оптоэлектронной навигационно-прицельной системы LANTIRN, в состав которой входила РЛС миллиметрового диапазона, два тепловизора (с широким и узким полем зрения) и лазерный дальномер-целеуказатель. Система, предназначенная для оснащения тактических ударных самолетов, должна была обладать необычайно широкими возможностями, обеспечивая полет на предельно малой высоте в ночных условиях с огибанием рельефа местности (как в автоматическом, так и в полуавтоматическом режимах), обнаружение и опознавание наземных целей (в том числе и в автоматическом режиме, по заранее введенному в память компьютера визуальному образу цели), применение оружия. Информация, поступающая от датчиков системы, выводилась на широкоугольный ИЛС.
Сначала работы по программе велись в достаточно быстром темпе, однако в 1981 году они были, по существу, заморожены из-за сомнений заказчика в способности фирмы достичь заявленных характеристик. В 1983 году, после некоторой корректировки (в частности, пришлось отказаться от многоканальности и, на первом этапе, от режима автоматического сопровождения) разработка LANTIRN возобновилась и в середине 1984 года на испытания был представлен ее первый макетный образец. Предполагалось, что 100 из 720 комплектов системы LANTIRN, которые планировал заказать Пентагон, с 1987 года начнут устанавливаться на штурмовиках А-10, а остальные - на истребителях F-15 и F-16. Однако в дальнейшем от оснащения одноместного штурмовика столь сложной и дорогостоящей системой отказались.
В начале 1980-х годов в США начались работы по созданию принципиально нового противотанкового оружия, имеющего большое будущее - гиперзуковых ракет (как управляемых, так и неуправляемых) с кинетической БЧ - «болванкой» из высокопрочного сплава. В начале 1983 года фирма «Воут» приступила к опытам с лазерным сканирующим устройством, предназначенным для наведения подобных ракет, а несколько позже начались испытания и прототипа ракеты. УР HVM массой 36,3 кг, с максимальной скоростью 5500 км/ч и дальностью 4800 км наводилась по лучу лазера. За счет сверхвысокой скорости ракеты обеспечивалось почти мгновенное поражение цели, причем за один заход самолета можно было обстрелять несколько бронеобъектов противника.
В1983 году был создан предъэскизный проект варианта самолета А-10 с ракетами HVM. Под каждым крылом штурмовика предполагалось подвесить по контейнеру с 19 УР, а в носовой части фюзеляжа вместо пушки GAU-8/A установить лазерную систему наведения, а также тепловизионную поисково-прицельную систему. Однако в апреле 1984 года финансирование этой программы прекратилось. Очевидно, ВВС США пришли к выводу, что предварительные оценки оказались слишком оптимистичными и создать новое оружие в приемлемые сроки не удастся. Не создано оно и до сих пор, хотя разработка противотанковых гиперзвуковых УР с лазерным наведением продолжается (уже без привязки к штурмовику А-10).
Последняя попытка «интернационализировать» самолет А-10 предпринята в середине 1990-х. В начале 1997 года стало известно, что правительство Клинтона предложило передать ряду латиноамериканских стран боевые и вспомогательные самолеты ВВС и ВМС США для включение их в состав межнациональных авиационных сил, предназначенных для борьбы с наркобизнесом. Предполагается, что Бразилия, Венесуэла, Мексика, Колумбия и Перу получат патрульные самолеты Е-2С и Р-3, а также вертолеты HU-25. Бразилии, Венесуэле и Колумбии должно быть передано, в общей сложности, 24 самолета А-10 А, на которых будет демонтирована 30-мм пушка GAU-8, а вместо нее установят тепловизионное оборудование и БРЛС. Впрочем, часть штурмовиков все же будет оснащена пулеметами, предназначенными для борьбы с самолетами контрабандистов и обстрела аэродромов, с которых осуществляется нелегальный вывоз наркотиков. Таким образом, в ближайшее время «Тандерболт» II, видимо, «сменит военный мундир на форму полицейского».
Боевое применение
Впервые самолеты этого типа были применены против Ирака в ходе операции «Буря в пустыне» (зима 1991 года). Штурмовики А-10А широко привлекались для поражения малоразмерных целей на поле боя.
Во время иракского контрнаступления 29 января в районе г. Рас-Хафтджи, по американским данным, самолетами ВВС и ВМС США было уничтожено 24 танка Т-54 и Т-55, а также до 13 других единиц бронетанковой техники, из которых 70% пришлось на долю А-10А. Основным противотанковым оружием штурмовиков были УР AGM-65 «Мейврик» с телевизионным наведением днем и тепловизионным наведением ночью.
Если при действиях в светлое время суток штурмовики оказались весьма эффективным противотанковым средством, то ночью и в условиях большой запыленности и задымленности выявилась относительно низкая эффективность А-10А. Самолеты были неспособны осуществлять поиск и опознавание техники на поле боя. Из-за отсутствия бортовых телевизионных и тепловизионных систем поиск цели осуществлялся посредством головки самонаведения самой ракеты, имеющей узкое поле зрения и недостаточную дальность.
В результате плохой организации взаимодействия ВВС и сухопутных войск, досталось от «Тандерболта» II и пехотинцам союзников. Ракетой «Мейврик» с лазерным наведением был уничтожен бронетранспортер морской пехоты США LAV-25, принятый за иракский БТР-60, в результате погибло шесть американских солдат (вину за эту ошибку следует разделить между летчиком и оператором наземной станции целеуказания, подсвечивавшим цель лучом лазера). Другой штурмовик по ошибке атаковал опорный пункт английских войск, что стоило жизни ВОСЬМИ «ТОММИ».
В районе Рас-Хамджи огнем иракских 23-миллиметровых зенитных самоходных установок «Шилка» был сбит один самолет А-10А.
В ходе боевых действий А-10А приходилось решать и не свойственные им задачи. Так, 900-кил-лограмовыми свободнопадающими бомбами они уничтожили или повредили мобильную пусковую установку ракет «Скад» (следует заметить, что за этими целями долго и безуспешно гонялись более тяжелые и сложные самолеты F-15E и F-111), а огнем бортовой 30-мм пушки штурмовика был сбит иракский вертолет Ми-8.
От огня противника в ходе боевых действий было потеряно, в общей сложности, пять самолетов А-10А.
С 2001 года A-10 принимают участие в операции международной коалиции в Афганистане. Некоторое время они базировались на аэродроме Баграм под Кабулом. В сентябре 2006 года в результате инцидента «дружественного огня» с участием A-10 погиб один британский военнослужащий.
В операции «Свобода Ираку» в марте—апреле 2003 года принимали участие в общей сложности 60 штурмовиков A-10, сохранявшие боеготовность на уровне 85 %. Один самолёт был сбит 7 апреля в районе Багдадского международного аэропорта. Другой «Тандерболт» получил тяжёлые повреждения (повреждён один двигатель, отказ гидравлической системы, сотни пробоин в крыле, оперении и фюзеляже самолёта), однако пилот капитан Ким Кэмпбелл сумела успешно посадить самолёт на авиабазе. После завершения основной фазы боевых действий и с началом партизанской войны A-10 продолжали применяться в Ираке.
В первые дни вторжения коалиционных войск в Ирак A-10 оказались причастны по крайней мере к двум случаям «дружественного огня». В первом из них «Тандерболт» атаковал подразделение морских пехотинцев во время сражения за Насирию, что привело к гибели по крайней мере 1 американца. В действительности число погибших могло быть больше, поскольку всего в ходе сражения погибло 18 морских пехотинцев, и лишь для 8 из них (по состоянию на 2004 год) причиной смерти был однозначно назван огонь противника[6]. Другой инцидент получил гораздо большую известность. 28 марта пара A-10 атаковала и вывела из строя четыре боевые машины британских войск, при этом погиб 1 британский военнослужащий. В 2007 году видеозапись этой атаки неизвестным образом попала в распоряжение британской газеты «The Sun», причём было названо имя одного из пилотов, участвовавших в инциденте
В целом стоимость программы "простого и дешевого" самолета обошлась американским налогоплательщикам в 4, 44млрд, долларов, а стоимость одной машины с учетом затрат на запасные части и обучение персонала составила 6,3 млн. долларов (в ценах 1978 г.). Самолёт подвергался критике, и ВВС даже подумывали о том, как от него можно избавиться, предполагая использовать в роли штурмовика F-16 (точнее, его модификацию A-16). В 1990 году Конгресс США принял решение о начале передачи «Тандерболтов» в состав Армии, однако в ноябре того же года было решено оставить в ВВС два авиакрыла A-10. Неожиданно успешное применение A-10 в ходе войны в Персидском заливе поставило точку в спорах о судьбе самолёта и доказало его необходимость. За свой внешний вид самолет получил прозвище «Уортхог» (Warthog) — бородавочник (хотя по мне ему больше подходит "Чебурашка" за характерные уши-двигатели).
Конструкция самолета.
А-10 А выполнен по нормальной аэродинамической схеме с низкорасположенным трапециевидным крылом крылом и двухкилевым вертикальным оперением.

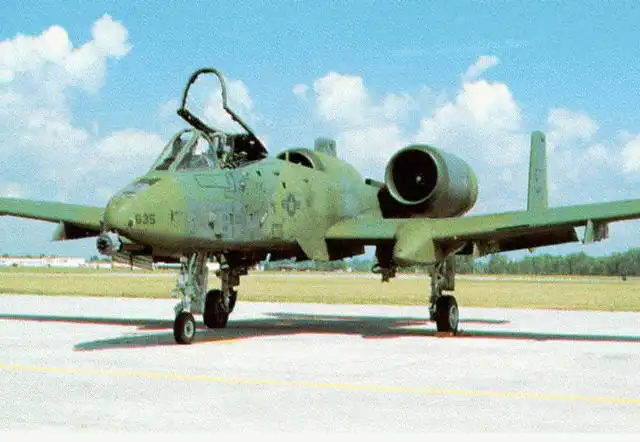

Первый прототип YA-10A
Фюзеляж типа полумонокок. Форма его носовой части и конфигурация фонаря обеспечивают летчику хороший обзор в направлении вперед-вниз и в сторону (соответственно, на 20 и 40°). К центральной части фюзеляжа при помощи специальных пилонов крепятся гондолы двигателей. Такое расположение силовой установки позволяет получать более равномерный поток воздуха на входе в двигатели при различных углах атаки.

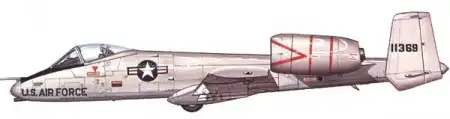

Второй прототип YA-10A
Выхлопные газы ТРД проходят над плоскостями стабилизатора между килями, что снижает заметность самолета в ИК-диапазоне. Кроме того, сами двигатели с высокой степенью двухконтурности также являются довольно «холодными», что также существенно уменьшает ИК-сигнатуру.
A-10A Air Force Systems Command
Крыло состоит из прямого центроплана, занимающего 34% размаха, и двух трапециевидных консолей со стреловидностью по передней кромке 6°. Относительная толщина центроплана - -15%, консоли - от 13% до 15%. Установочный угол крыла равен 3°, консоли имеют положительное поперечное V, равное 7°. Концы консолей отогнуты вниз (это генерирует мощный вихрь, улучшающий работу концевых секций консолей).
A-10A 57 TTW USAF (JAWS)
Центроплан и внутренние части консолей снабжены трехпозиционными закрылками Фаулера, отклоняющимися вниз на фиксированный угол 20 и 45°. При отклонении закрылков на 20° выполняется взлет и маневрирование с небольшой скоростью (с перегрузкой до 2,2). При посадке угол отклонения закрылков составляет 45°.
A-10A 355 TFW USAF
На центроплане имеются автоматические предкрылки (их площадь - 0,02 м2), простирающиеся от бортов фюзеляжа до гондол шасси. На концах крыла расположены элероны площадью 0,094 м2. Каждый из элеронов состоит из верхней и нижней частей, способных расщепляться, выполняя при этом роль воздушных тормозов.
Стабилизатор прямоугольной формы имеет угол установки 7°. Его относительная площадь составляет 20,7% площади крыла, что обеспечивает самолету хорошие маневренные характеристики. Большое плечо стабилизатора (около 3 САХ) позволяет лучше демфировать продольные колебания самолета, что особенно важно при полете на малой высоте в турбулентной атмосфере. Руль высоты имеет триммер с электрическим приводом.
A-10A 47 TFS 917 TFG USAF
Два вертикальных киля, снабженных рулями направления, установлены на концах стабилизатора. Такая компоновка значительно увеличивает эффективность их работы и позволяет уменьшить площадь на 20%. Обеспечивается возможность продолжения самолетом управляемого полета при потере одного из килей или даже одной из консолей стабилизатора.
В системе управления элеронами, рулями высоты и рулями направления использованы гидроусилители (при резервной ручной системе). Для уменьшения уязвимости в системе управления применена резервированная тросовая проводка, при этом усилия на ручке управления регулируются посредством компенсаторов, управляемых летчиком.
A-10A 118 TFW USAF
Шасси - трехопорное с передней стойкой. Его база равна 5,25 м, а колея 5,4 м. Основные стойки - одноколесные, с давлением в пневматиках 4 кгс/см2, что позволяет использовать штурмовик с полевых аэродромов, имеющих травяное покрытие. Они крепятся к наружной части центроплана и убираются в специальные крыльевые гондолы поворотом вперед. При этом колеса на 1/3 выступают за обводы гондол, что облегчает аварийную посадку при убранном шасси. Носовая стойка, также имеющая одно колесо, смещена вправо от оси симметрии самолета на 0,4 м (место по центру фюзеляжа занимает пушка).
Бронекабина летчика выполнена в виде «ванны», собранной на винтах из титановых бронелистов.
A-10A 354 TFW USAF
Силовая установка. На штурмовике установлены два ТРДД Дженерал Электрик TF34-GE-100F (2 х 4100 кгс), расположенные в отдельных мотогопдолах. Фюзеляжные топливные баки имеют бронирование и пористый заполнитель. Имеется бронирование топлипроводов.
Общесамолетные системы. Штурмовик оснащен двумя независимыми гидросистемами с автономными насосами, расположенными на двигателях. Рабочее давление и гидросистеме - 210 кгс/см2. Гидросистемы обеспечивают работу бустеров системы управления самолетом, закрылков, уборку и выпуск шасси, поворот носового колеса, отклонение элеронов и воздушных тормозов, а также вращение блока стволов пушки.

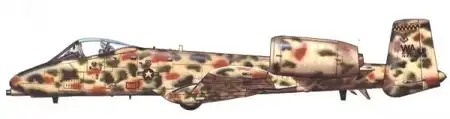

A-10A 57 TFW USAF (JAWS)
Имеются два генератора переменного трехфазного тока напряжением 115/200 В. В качестве аварийного источника на борту самолета установлена аккумуляторная батарея емкостью 34 Ач с выходным напряжением 24 В. Имеется, также, вспомогательная силовая установка, обеспечивающая электропитание при неработающих двигателях и неподключенных наземных источниках электропитания.
Система кондиционирования воздуха обеспечивает питание кабины, противообледенителя фонаря, а также вентиляцию пушечного отсека.
Система пожаротушения в качестве рабочего тела использует фреон.
В кабине установлено катапультное кресло ACES II, обеспечивающее возможность покидания самолета на нулевых скоростях и высотах.
Целевое оборудование отличается относительной простотой, что, в целом, не характерно для американских боевых самолетов.
Навигационно-пилотажное оборудование на А-10А представлено радиосистемой ближней навигации TACAN AN/ARN-84, радиосистемой дальней навигации LORAN C/D AN/ ARN-101, радиопеленгатором DF-301E/DA, радиокомпасом AN/ARA-50, вычислителем аэродинамических параметров CPU-16, радиолокационным маяком AN/UPN-25, автопилотом, индикатором на лобовом стекле, индикаторами обстановки в вертикальной и горизонтальной плоскости, системой посадки по приборам AN/ARN-108.
На 283 последних серийных самолетах установлена ИНС ASN-141. Первоначально самолеты оснащались лишь барометрическими высотомерами, однако в дальнейшем штурмовики получили радиовысотомер APN-194.
Комплекс радиосвязного оборудования штурмовика включает УKB радиостанции дециметрового диапазона AN/ARC-164 и 618М, УКВ радиостанцию метрового диапазона с амплитудной модуляцией 807А, КБ радиостанцию AN/ARC-154M-622A, аппаратуру системы радиоопознавания AN/APX-101, а также системы предупреждения летчика о радиолокационном облучении AN/ALR-64 или AN/ALR-69.

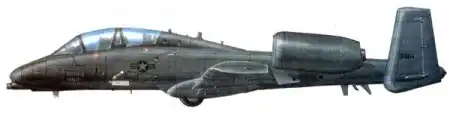

A-10N/AW
Для обнаружения подсвеченных лазером целей справа от носовой стойки шасси на специальном пилоне установлен контейнер AAS-35 «Пейв Пенни». Система способна обнаруживать цели, подсвеченные лазером, установленным на земле или на других Л А, на расстоянии до 24 км. Масса контейнера 14,5 кг.
Под крылом могут подвешиваться контейнеры постановки активных радиолокационных помех.
Состав оборудования позволяет поражать наземные цели только в простых метеоусловиях.
Вооружение.

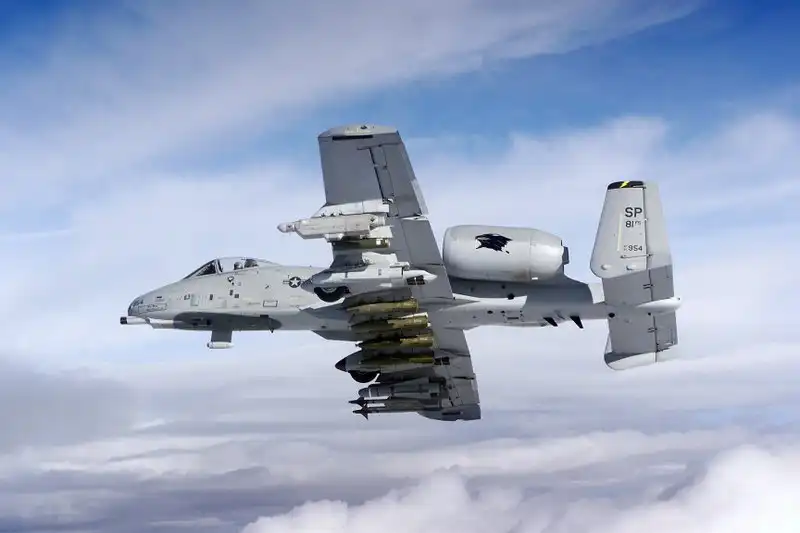

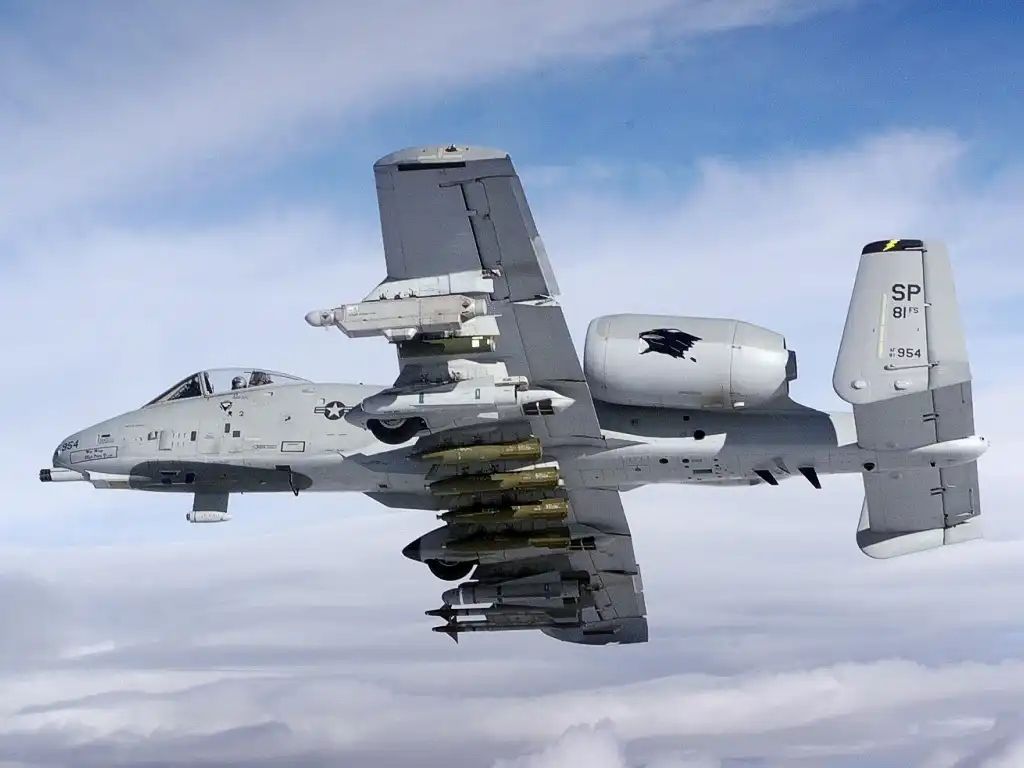

Семиствольная пушка GAU-81A (30 мм, 1174 патронов, скорострельность 2100/4200 выстр./мин). Стрельба ведется снарядами с гильзами, выполненными из алюминиевых сплавов. Сила отдачи пушки составляет 7140 кгс, однако размещение стреляющего ствола близко к оси симметрии самолета позволило уменьшить кабрирующий момент. Его устранению способствует также автоматическое отклонение при стрельбы руля высоты вниз на 0,5°. На 11 узлах внешней подвески (восьми подкрыльевых и трех подфюзеляжных) размещаются свободнопадающие бомбы (в частности, до 28 боерипасов Мк.82 калибром 225 кг или до шести Мк.84 калибром 900 кг), зажигательные бомбы BLU-16 или BLU-27 (до шести единиц), разовые бомбовые кассеты «Рокай» (до 20) или CBU-52/58/71 (до 16).
Управляемое ракетное вооружение самолета включает 6-12 УР AGM-65A и AGM-65B «Мейврик» с телевизионным самонаведением по принципу «запустил-забыл». Обнаружение оптически контрастной цели производится головкой самонаведения ракеты, находящейся на подвеске под самолетом. Теоретически оно возможна на дальности до 11-13 км, однако в реальных боевых условиях, как правило, не превышает 4-6 км (что связано с погодой, дымами над полем боя и т. п.). При этом телевизионная «картинка» воспроизводится на экране в кабине летчика. После ручного сопровождения цели в течение 4-8 секунд головка «запирается» на цель, переходя на режим самонаведения, производится пуск ракеты.
УР AGM-65D оснащаются тепловизионной системой самонаведения, обеспечивающей применение оружия ночью (схема боевого применения аналогична ракетам AGM-65A и AGM-65B). УР «Мейврик» размещаются на пусковых установках LAU-88/A.
Для самообороны на крайних крыльевых узлах подвески могут размещаться ракеты класса «воздух-воздух» AIM-9 «Сайдуиндер».
Возможна подвеска двух пушечных контейнеров SUU-23 (с шестиствольными пушками «Вулкан» калибром 20 мм), контейнеров с ИК-ловушками или дипольными отражателями Трэкор ALE-40 (480 патронов), контейнеров с аппаратурой постановки активных помех РЛС противника AN/ALQ-119 или трех ПТБ емкостью по 2270 л.
Комментарии28
