Многоцелевой вертолет АНСАТ (Россия)
ЛТХ:
Диаметр главного винта, м 11.50
Длина,м 13.77
Высота ,м 3.44
максимальная взлетная 3300
Тип двигателя 2 ГТД Pratt Whitney PK206C
Максимальная скорость, км/ч 280
Крейсерская скорость, км/ч 230
Практическая дальность, км 620
Дальность действия, км 200-520
Практический потолок, м 6000
Статический потолок, м 2700
Экипаж, чел 1-2
Полезная нагрузка:9 пассажиров или 1650 кг груза
Разработка вертолета АНСАТ началась в конце 1994 года. В конце мая 1997 года был готов полноразмерный макет вертолета, предъявленный макетной комиссии в которую входили специалисты ЛИИ, ЦАГИ. Получив добро макетной комиссии, работы по машине были продолжены. Этот макет был на международной выставке в Ле Бурже, откуда наша делегация привезла очень хорошие известия - к машине был проявлен очень живой интерес со стороны потенциальных заказчиков. Вертолет спроектирован в соответствии с отечественными авиационными правилами (АП-29) и с учетом требований международных стандартов (FAR-29). Использование новых методов проектирования позволило сэкономить не только время проектирования и изготовления оснастки, но и трудозатраты в других сферах производства (сборке, подготовке документации, техобслуживании), упрощая и оптимизируя управление производственными процессами. Для обеспечения конкурентоспособности по цене и эксплуатационным свойствам в вертолете сбалансировано применение современных и традиционных технических решений, конструкционных материалов и технологий. Несущая система выполнена насколько оригинально - крепление лопастей к втулке бесшарнирное при помощи композитных торсионов. Об эффективности этого решения говорить пока еще рановато, но пока результат положительный. Система управления - электродистанционная. То есть на органах управления (педали, рычаг "Шаг-газ" и т. д.) стоят датчики перемещения. Сигнал с них поступает в вычислитель, который формирует из них, в соответствии с законом управления, управляющие сигналы на исполнительные механизмы. Вычислитель аналогового типа (за цифровой уж больно дорого платить и долго ждать) но в перспективе возможен перехон на цифровой тип.
При создании вертолета АНСАТ принята концепция максимальной технологичности, минимальной стоимости серийного производства с максимальным учетом потребностей эксплуатантов.
Легкий многоцелевой вертолет АНСАТ грузоподъемностью 1 - 1.3 тонны максимальным взлетным весом 3.3 т и пассажировместимостью до 9 человек создан Конструкторским бюро АО КВЗ с привлечением других организаций и предприятий, традиционно занимающихся разработкой авиационной техники. Первый полет "Ансата" состоялся 17 Августа 1999 года. Полет продолжался около 20 минут. Машину пилотировал летчик-испытатель 1-го класса Виктор Михайлович Русецкий. Высокие технические характеристики вертолета обеспечивают два двигателя РW206С разработки канадской фирмы Pratt & Whitney, сертифицированного в 1989 году. Рассматривается вариант установки отечественных моторов ТВО-100. Предполагается, что их цена будет приемлемой для отечественного потребителя и АНСАТ будет дешевле аналогичных западных вертолетов.
Вертолет АНСАТ создается для применения в следующих вариантах:
- транспортном, в том числе для перевозки грузов на внешней подвеске;
- пассажирском (до 9 мест при уплотненном размещении);
- административном (5-6 пассажиров);
- санитарном (двое лежащих больных и два медработника);
- аварийно-спасательном (оборудованном специальным снаряжением);
- учебно-тренировочном;
- патрульном;
- Боевом;
- в других вариантах под заказ.
Вертолет Ансат имеет высокие летно-технические характеристики. При максимальной взлетной массе 3300кг он способен перевозить в транспортном варианте 1300 кг полезной нагрузки на расстояние до 520км со скоростью 240км/ч, затратив на это всего 3 часа 20 минут. Дальность и продолжительность полета зависят от высоты, климатических условий, скорости вертолета и массы перевозимого груза. Вертолет имеет практический потолок 5500 - 6000 м в зависимости от взлетного веса и потолок висения 1800 - 2700 м. Радиус действия при аварийно -спасательном варианте, когда полет должен проходить на максимально возможной скорости, достигает 190 - 210 км. Перегоночная дальность пустого вертолета составляет 620 км. Вертолет может доставить на расстояние до 100 км груз весом 1650 кг. Применение дополнительных топливных баков позволит значительно увеличить дальность и продолжительность полета вертолета.
Приборное оборудование включает в себя (на текущий момент) -
Авиагоризонт - АГБ-96Р
Курсовая система - МКС-1В с индикатором ИРМ-1.
Указатель скорости - УСВИЦ-350.
Высотомер - ВМЦ-10
Вариометр - ВР-30ПБ
Связная радиостанция КВ-диапазона - "Юрок"
Переговорное устройство - СПУ-34
Радиокомпас - АРК-25
Радиовысотомер - РВМ-95
Система сбора полетной информации ("Черный ящик") - "Топаз-ЛК".
Запись на микросхемы с последующей расшифровкой через персоналку (ноутбук). Система отображения параметров двигателя - фирма Marcony Inc. ЕСС-266. Планируется заменить на отечественной БИСК.
«Ансат» станет основным учебно-боевым вертолетом Военно-воздушных сил (ВВС) России после завершения государственных испытаний и опытной эксплуатации в войсках. За основу будет взята боевая версия.
На завершение испытаний потребуется полтора-два года. В конструкцию вертолета предстоит внести ряд изменений. В частности, на нем будут устанавливаться двойная система управления.
По итогам испытаний будет оформлен заказ на вертолеты «Ансат». Планируется, что первая партия составит как минимум 25-30 единиц. Затем это количество будет увеличиваться. Вертолеты типа Ми-8 пока также останутся на вооружении армейской авиации.
Диаметр главного винта, м 11.50
Длина,м 13.77
Высота ,м 3.44
максимальная взлетная 3300
Тип двигателя 2 ГТД Pratt Whitney PK206C
Максимальная скорость, км/ч 280
Крейсерская скорость, км/ч 230
Практическая дальность, км 620
Дальность действия, км 200-520
Практический потолок, м 6000
Статический потолок, м 2700
Экипаж, чел 1-2
Полезная нагрузка:9 пассажиров или 1650 кг груза

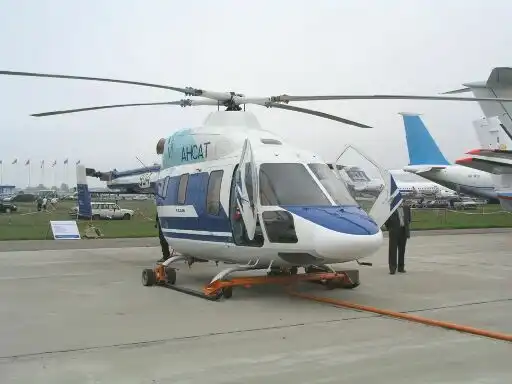

вертолета АНСАТ в гражданском варианте
Разработка вертолета АНСАТ началась в конце 1994 года. В конце мая 1997 года был готов полноразмерный макет вертолета, предъявленный макетной комиссии в которую входили специалисты ЛИИ, ЦАГИ. Получив добро макетной комиссии, работы по машине были продолжены. Этот макет был на международной выставке в Ле Бурже, откуда наша делегация привезла очень хорошие известия - к машине был проявлен очень живой интерес со стороны потенциальных заказчиков. Вертолет спроектирован в соответствии с отечественными авиационными правилами (АП-29) и с учетом требований международных стандартов (FAR-29). Использование новых методов проектирования позволило сэкономить не только время проектирования и изготовления оснастки, но и трудозатраты в других сферах производства (сборке, подготовке документации, техобслуживании), упрощая и оптимизируя управление производственными процессами. Для обеспечения конкурентоспособности по цене и эксплуатационным свойствам в вертолете сбалансировано применение современных и традиционных технических решений, конструкционных материалов и технологий. Несущая система выполнена насколько оригинально - крепление лопастей к втулке бесшарнирное при помощи композитных торсионов. Об эффективности этого решения говорить пока еще рановато, но пока результат положительный. Система управления - электродистанционная. То есть на органах управления (педали, рычаг "Шаг-газ" и т. д.) стоят датчики перемещения. Сигнал с них поступает в вычислитель, который формирует из них, в соответствии с законом управления, управляющие сигналы на исполнительные механизмы. Вычислитель аналогового типа (за цифровой уж больно дорого платить и долго ждать) но в перспективе возможен перехон на цифровой тип.

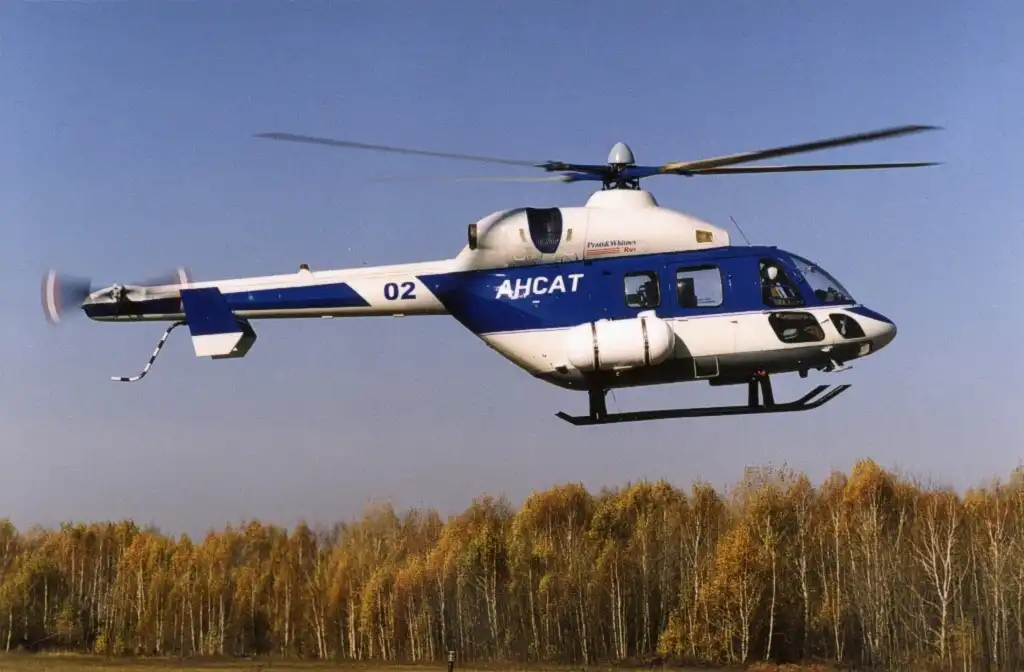

вертолета АНСАТ в гражданском варианте
При создании вертолета АНСАТ принята концепция максимальной технологичности, минимальной стоимости серийного производства с максимальным учетом потребностей эксплуатантов.
Легкий многоцелевой вертолет АНСАТ грузоподъемностью 1 - 1.3 тонны максимальным взлетным весом 3.3 т и пассажировместимостью до 9 человек создан Конструкторским бюро АО КВЗ с привлечением других организаций и предприятий, традиционно занимающихся разработкой авиационной техники. Первый полет "Ансата" состоялся 17 Августа 1999 года. Полет продолжался около 20 минут. Машину пилотировал летчик-испытатель 1-го класса Виктор Михайлович Русецкий. Высокие технические характеристики вертолета обеспечивают два двигателя РW206С разработки канадской фирмы Pratt & Whitney, сертифицированного в 1989 году. Рассматривается вариант установки отечественных моторов ТВО-100. Предполагается, что их цена будет приемлемой для отечественного потребителя и АНСАТ будет дешевле аналогичных западных вертолетов.
Вертолет АНСАТ создается для применения в следующих вариантах:
- транспортном, в том числе для перевозки грузов на внешней подвеске;
- пассажирском (до 9 мест при уплотненном размещении);
- административном (5-6 пассажиров);
- санитарном (двое лежащих больных и два медработника);
- аварийно-спасательном (оборудованном специальным снаряжением);

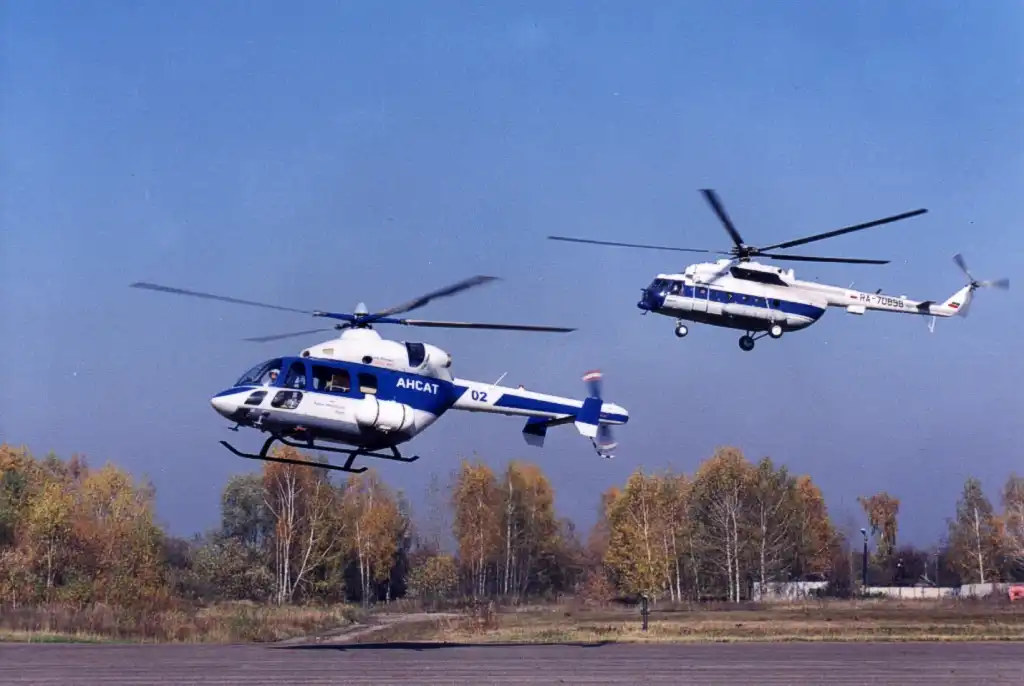

вертолета АНСАТ на заднем плане Ми-8
- учебно-тренировочном;
- патрульном;

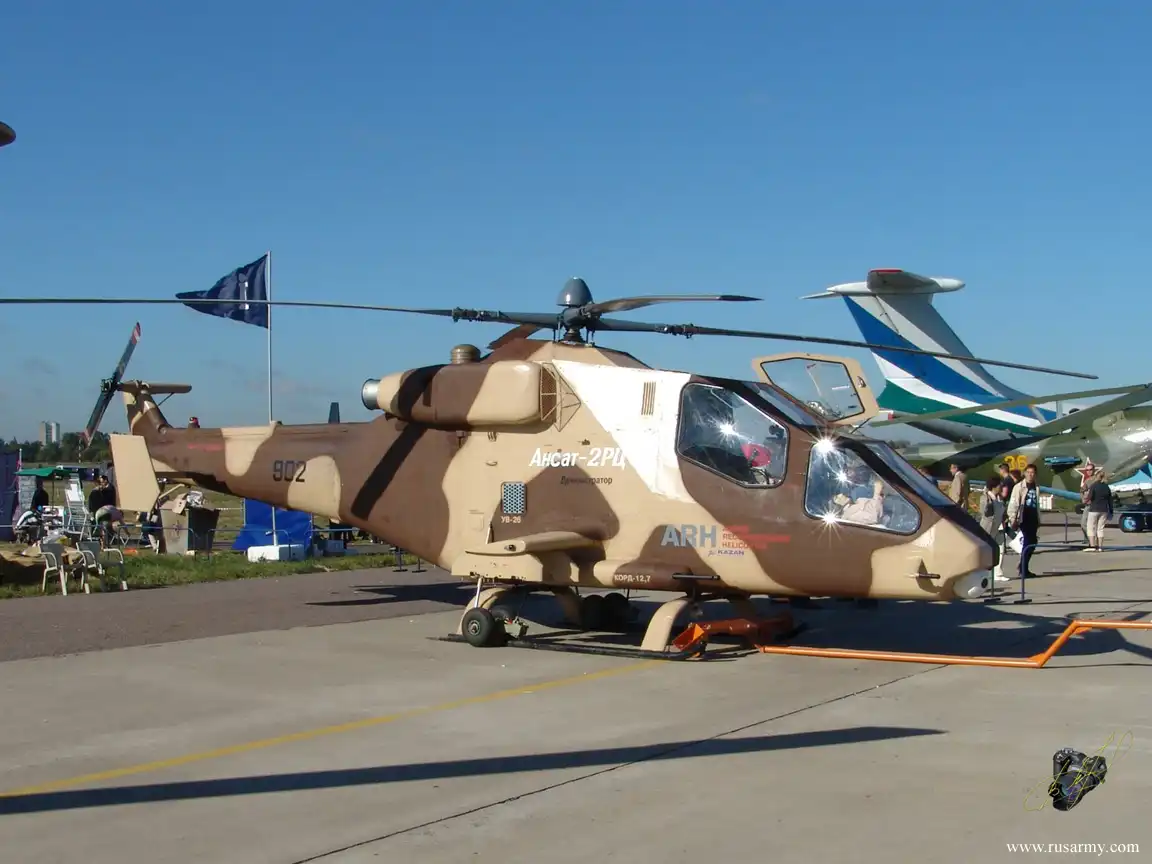

Вертолет АНСАТ в военно-транспортной модификации
- Боевом;
- в других вариантах под заказ.
Вертолет Ансат имеет высокие летно-технические характеристики. При максимальной взлетной массе 3300кг он способен перевозить в транспортном варианте 1300 кг полезной нагрузки на расстояние до 520км со скоростью 240км/ч, затратив на это всего 3 часа 20 минут. Дальность и продолжительность полета зависят от высоты, климатических условий, скорости вертолета и массы перевозимого груза. Вертолет имеет практический потолок 5500 - 6000 м в зависимости от взлетного веса и потолок висения 1800 - 2700 м. Радиус действия при аварийно -спасательном варианте, когда полет должен проходить на максимально возможной скорости, достигает 190 - 210 км. Перегоночная дальность пустого вертолета составляет 620 км. Вертолет может доставить на расстояние до 100 км груз весом 1650 кг. Применение дополнительных топливных баков позволит значительно увеличить дальность и продолжительность полета вертолета.
Приборное оборудование включает в себя (на текущий момент) -
Авиагоризонт - АГБ-96Р
Курсовая система - МКС-1В с индикатором ИРМ-1.
Указатель скорости - УСВИЦ-350.
Высотомер - ВМЦ-10
Вариометр - ВР-30ПБ
Связная радиостанция КВ-диапазона - "Юрок"
Переговорное устройство - СПУ-34
Радиокомпас - АРК-25
Радиовысотомер - РВМ-95
Система сбора полетной информации ("Черный ящик") - "Топаз-ЛК".
Запись на микросхемы с последующей расшифровкой через персоналку (ноутбук). Система отображения параметров двигателя - фирма Marcony Inc. ЕСС-266. Планируется заменить на отечественной БИСК.
«Ансат» станет основным учебно-боевым вертолетом Военно-воздушных сил (ВВС) России после завершения государственных испытаний и опытной эксплуатации в войсках. За основу будет взята боевая версия.
На завершение испытаний потребуется полтора-два года. В конструкцию вертолета предстоит внести ряд изменений. В частности, на нем будут устанавливаться двойная система управления.
По итогам испытаний будет оформлен заказ на вертолеты «Ансат». Планируется, что первая партия составит как минимум 25-30 единиц. Затем это количество будет увеличиваться. Вертолеты типа Ми-8 пока также останутся на вооружении армейской авиации.
