Панцирь С-1
Предназначен для построения совместно с зенитными ракетными системами дальнего действия оптимальных по критерию "эффективность - стоимость" группировок ПВО, обеспечивающих устойчивую глубокоэшелонированную оборону важнейших объектов страны и нанесе-ние непрерывных ударов по средствам воздушного нападения на всей глубине их проникновения к объектам.
При создании группировок комплекс решает следующие задачи:
- непосредственная оборона большого числа важнейших малоразмерных и точечных объектов вооруженных сил, военно-промышленных, энергетики, нефтехимии, нефтепереработки, хранилищ, коммуникаций и др. с радиусом от 50 - 100 м до 1,5 – 3 км;
- оборона объектов сухопутных войск полкового звена во всех видах выполнения боевой задачи;
- обеспечение живучести группировок ПВО путем непосредственной обороны их зенитных ракетных систем, командных пунктов, средств радиотехнических войск;
- обеспечение равнопрочности группировок ПВО путем их усиления на малых и предельно малых высотах в сложных условиях рельефной местности.
По тактико-техническим характеристикам, принципам построения комплекс отвечает основным требованиям, предъявляемым к перспективным образцам зенитного оружия данного типа начала XXI века. С учетом имеющегося запаса ТТХ и модернизационного потенциала он обладает высокой адаптивностью к прогнозируемым направлениям совершенствования и развития средств воздушного нападения и способов их боевого применения на этот период.
В комплексе "Панцирь-С1" реализованы новые решения, обеспечивающие:
- эффективное поражение всех типов перспективных средств воздушного нападения, в первую очередь высокоточного оружия со скоростями полета до 1000 м/с и минимальной эффективной отражающей поверхностью (ЭОП) 0,03 - 0,06 м2 с вероятностью не менее 0,7 одной ЗУР;
- дальность стрельбы до 20 км и высоте до 10 км по самолетам тактической авиации со скоростями полета до 500 м/с, в том числе малозаметным целям типа F-117A с минимальной ЭОП = 0,1 - 0,3 м2;
- эффективное поражение маневрирующих целей с кратковременными перегрузками на малых и средних высотах до 8 - 10 ед. за счет создания высокоманевренной скоростной ЗУР;
- эффективное поражение целей в условиях повышения уровня помех (в 4-10 раз), в том числе в ММ-диапазоне за счет создания единой многорежимной и многоспектральной радиолокационно-оптической системы управления вооружением;
- полностью автоматический режим боевой работы как отдельной боевой единицы, так и в составе подразделения из нескольких боевых машин, что позволяет улучшить временные характеристики и снизить психологическую нагрузку на членов экипажа;
- автономное боевое применение за счет наличия в одной боевой единице средств обнаружения, сопровождения и поражения;
- пассивный режим работы и высокую точность наведения ЗУР за счет использования инфракрасного канала длинноволнового диапазона с логической обработкой сигнала и автоматического сопровождения цели.
Состав комплекса:
- боевая машина (БМ) (до 6 в батарее);
- батарейный пункт управления (БПУ) (в варианте батареи с его комплектацией);
- зенитные управляемые ракеты 57Э6-Е (до 8 - 12 ЗУР на БМ);
- 30-мм выстрелы (до 1400 выстрелов в БМ);
- транспортно-заряжающие машины (одна машина на 2 БМ);
- средства технического обслуживания;
- учебно-тренировочные средства (классный 9Ф676-1 и мобильный 9Ф676-2 тренажеры).
Основные свойства системы управления:
- применение твердотельной трехкоординатной станции обнаружения целей с полуактивной фазированной антенной решеткой;
- применение двухдиапазонной, сантиметрово-миллиметровой радиолокационной станции сопровождения целей и ракет, позволяющей использовать преимущества каждого диапазона;
- использование инфракрасных каналов в разчичных диапазонах сопровождения цели и ЗУР, расширяющих условия боевого применения комплекса;
- высокая устойчивость к любому типу помех за счет объединения радиолокационных и оптико-электронных средств в единую систему, работающую в ДМ-, СМ-, ММ- и ИК-диапазонах длин волн;
- одновременный обстрел двух целей, летящих с разных направлений за счет наличия двух независимых режимов работы - радиолокационного и оптического (двухканальный сектор стрельбы по азимуту и углу места - 90 ° x 90 °);
- обеспечение стрельбы вдогон на дальностях до 16 - 18 км и высотах до 10 км, что увеличивает глубину непрерывного воздействия комплекса по целям пилотируемой авиации в 2 Раза (с 15 -17 км до 30 - 35 км);
- возможность залпа из двух ракет по одной цели за счет реализации двухдиапазонной (СМ и ММ) радиолокационной системы сопровождения цели и ракеты;
- малое время реакции (4 - 6 с) за счет автоматического сопровождения до 20 целей станцией обнаружения целей и выдачи целеуказания с точностью по азимуту - 0,3 °; по углу места -0,5 ° по дальности - 60 м;
- высокая помехоустойчивость и надежность;
- обеспечение высокой огневой производительности (до 10-12 целей в минуту) за счет наличия двух независимых целевых каналов, высокой средней скорости ЗУР и малого времени реакции;
- обеспечение стрельбы ракетным и пушечным вооружением в движении, на что не способен ни один зенитный комплекс в мире;
- вычисление информационных характеристик, учитывающих параметры движения и характеристики цели, выбор вооружения и назначение вида огня;
- реализация полного цикла боевой работы - от поиска целей до их поражения - в автоматическом режиме;
- возможность ведения боевой работы членами экипажа в полуавтоматическом режиме.
Одним из важнейших элементов комплекса "Панцирь-С1" является двухступенчатая зенитная управляемая ракета 57Э6-Е, обладающая:
- малым полетным временем на стартовом участке (t=1,5 с, Vmax=1300 м/с);
- высокой маневренностью после отделения стартового двигателя;
- малым баллистическим замедлением при полете без стартового двигателя (40 м/с на 1 км пути);
- высокой средней скоростью - 900 м/с на дальности 12 км и 700 м/с на дальности 20 км;
- большой массой боевой части (20 кг) при малом стартовом весе ЗУР.
В состав пушечного вооружения БМ входят два двуствольных зенитных автомата 2А38М, заимствованных у комплекса "Тунгуска-М1" и способных поражать воздушные и наземные цели в зоне по дальности до 4 км, по высоте до 3 км.
Принятые принципы построения комплекса "Панцирь-С1" и реализация заложенных технических решений позволяют гибко изменять его количественный состав в зависимости от возлагаемой задачи, осо-бенностей и важности прикрываемых объектов и рельефа местности в рай-оне боевых действий.
Наиболее характерны три варианта боевого применения комплекса (батареи):
- батарея полного состава, включающая шесть БМ;
- батарея неполного состава, включающая от 2 - 3 до 4 - 5 БМ;
- использование одной боевой машины и ее автономная боевая работа.

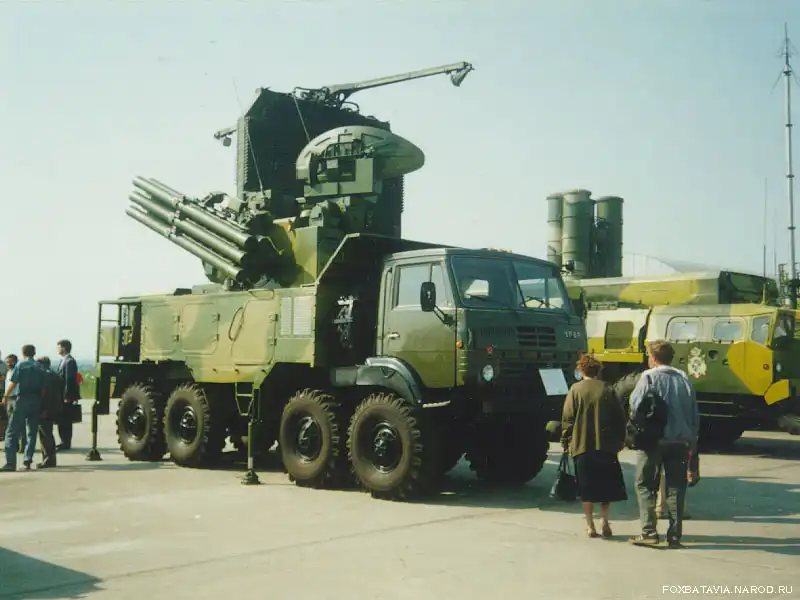

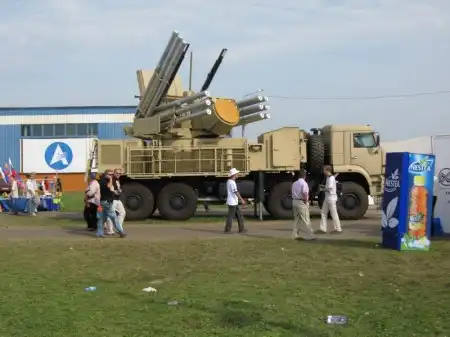

Боевые машины комплекса "Панцирь-С1" (рис. 1) могут работать в одном из следующих режимов управления:
- автономная боевая работа отдельной БМ обеспечивает реализацию полного цикла - поиск, обнаружение, опознавание, выбор опасной цели, целеуказание стрельбовому каналу, допоиск, захват, сопровождение и обстрел цели ракетным и пушечным вооружением;
- режим "ведущий - ведомый". Работает батарея полного и неполного составов. Любая из боевых машин батареи наделена свойствами батарейного пункта управления и может быть назначена "ведущей", а другие, хотя и обладают этими же свойствами, назначаются "ведомыми". "Ведущая" БМ работает в качестве батарейного пункта управления и выполняет его функции, а после выдачи целеуказания "ведомым" БМ - выполняет свои функции как при автономных боевых действиях. Каждая из "ведомых" БМ принимает целеуказание от "ведущей" БМ, осуществляет допоиск, автозахват на сопровождение и обстрел одной или двух целей в зависимости от условий отражения удара СВН;
- централизованный режим с использованием батарейного пункта управления (БПУ). Работает батарея, включающая БПУ и от 3 - 4 до 5 - б боевых машин. Каждая БМ является "ведомой", выполняет боевую работу под управлением БПУ, начиная с отработки целеуказания. Координация боевых действий и целеуказание осуществляются с БПУ.
Независимо от решаемой задачи и режимов управления зенитная батарея комплекса "Панцирь-С1" является частью иерархической структуры смешанной группировки с обязательным подчинением вышестоящему КП группировки. В зависимости от состава группировки и решаемой задачи в качестве вышестоящего КП могут выступать КП зенитной ракетной бригады (группировки), зенитного ракетного полка, зенитного ракетного дивизиона системы дальнего (среднего) радиуса действия, КП РТВ.
Управление комплексом с ВКП может осуществляться:
- неавтоматизировано по оперативно-командной связи (ОКС);
- автоматизировано по телекодовым линиям связи.
Неавтоматизированное управление комплексом (по ОКС) осуществляется путем постановки командиром комплекса боевой задачи в процессе подготовки к боевым действиям, а в процессе боевых действий - для передачи оперативных команд с ВПК и донесений от "ведущей" БМ и БПУ комплекса. Автоматизированное управление комплексом с ВПК осуществляется путем обмена информацией по обстреливаемым целям в совместных зонах, выдачей указаний или запретов обстрела с учетом возможностей средств связи комплекса "Панцирь-С1".
Высокие тактико-технические характеристики комплекса "Панцирь-С1", реализация принятых принципов построения и технических решений по основным средствам комплекса, обеспечивают его высокую боевую эффективность по отражению массированных ударов СВН с применением ВТО, составляющую не ниже 90 - 99 процентов.

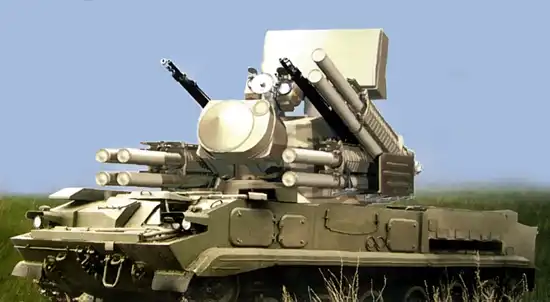

Основной конструктивной особенностью комплекса является модульный принцип построения на основе единой башенной установки, которая может размещаться на различных носителях - гусеничных, автомобильных, а также в стационарном исполнении.
Модульный принцип построения боевой машины позволяет создавать различные ее модификации как по составу вооружения, так и по составу системы управления, в том числе модификацию с ракетным вооружением и с оптико-электронной системой управления ЗУР.
Реализация модульного принципа построения и создание различных модификаций позволяют наиболее полно решать возлагаемые на комплекс "Панцирь-С1" задачи с учетом особенностей и условий его боевого при-менения в видах вооруженных сил различных стран и за счет этого обеспечить высокий экспортный спрос на зарубежном рынке.
Вооружение ракетно-пушечное
Боекомплект, шт:
ЗУР на пусковых 8 или 12
30-мм выстрелов до 1400
Станция обнаружения целей:
количество одновременно сопровождаемых целей, шт. 20
Зона обзора, град.:
по азимуту 360
по углу места 0-60; 40-80
Время обзора зоны, с 2-4
Дальность обнаружения самолета (ЭПР = 2 м2), км 32-36
Время реакции, с 4-6
Масса ЗУР, кг:
в контейнере 95,4
стартовая 75,7
Длина ЗУР в контейнере, мм 3300
Калибр ЗУР, мм:
стартовой ступени 170
маршевой ступени 90
Тип взрывателя Контактный, неконтактный адаптивный
Зона поражения самолета, м:
ракетным вооружением:
по дальности 1200-20000
по высоте 5-10000
пушечным вооружением:
по дальности 200-4000
по высоте 0-3000
Залповая стрельба ЗУР обеспечивается в РЛ режиме
Стрельба в движении ЗУР и пушками обеспечивается
Экипаж, чел. 3
При создании группировок комплекс решает следующие задачи:
- непосредственная оборона большого числа важнейших малоразмерных и точечных объектов вооруженных сил, военно-промышленных, энергетики, нефтехимии, нефтепереработки, хранилищ, коммуникаций и др. с радиусом от 50 - 100 м до 1,5 – 3 км;
- оборона объектов сухопутных войск полкового звена во всех видах выполнения боевой задачи;
- обеспечение живучести группировок ПВО путем непосредственной обороны их зенитных ракетных систем, командных пунктов, средств радиотехнических войск;
- обеспечение равнопрочности группировок ПВО путем их усиления на малых и предельно малых высотах в сложных условиях рельефной местности.
По тактико-техническим характеристикам, принципам построения комплекс отвечает основным требованиям, предъявляемым к перспективным образцам зенитного оружия данного типа начала XXI века. С учетом имеющегося запаса ТТХ и модернизационного потенциала он обладает высокой адаптивностью к прогнозируемым направлениям совершенствования и развития средств воздушного нападения и способов их боевого применения на этот период.
В комплексе "Панцирь-С1" реализованы новые решения, обеспечивающие:
- эффективное поражение всех типов перспективных средств воздушного нападения, в первую очередь высокоточного оружия со скоростями полета до 1000 м/с и минимальной эффективной отражающей поверхностью (ЭОП) 0,03 - 0,06 м2 с вероятностью не менее 0,7 одной ЗУР;
- дальность стрельбы до 20 км и высоте до 10 км по самолетам тактической авиации со скоростями полета до 500 м/с, в том числе малозаметным целям типа F-117A с минимальной ЭОП = 0,1 - 0,3 м2;
- эффективное поражение маневрирующих целей с кратковременными перегрузками на малых и средних высотах до 8 - 10 ед. за счет создания высокоманевренной скоростной ЗУР;
- эффективное поражение целей в условиях повышения уровня помех (в 4-10 раз), в том числе в ММ-диапазоне за счет создания единой многорежимной и многоспектральной радиолокационно-оптической системы управления вооружением;
- полностью автоматический режим боевой работы как отдельной боевой единицы, так и в составе подразделения из нескольких боевых машин, что позволяет улучшить временные характеристики и снизить психологическую нагрузку на членов экипажа;
- автономное боевое применение за счет наличия в одной боевой единице средств обнаружения, сопровождения и поражения;
- пассивный режим работы и высокую точность наведения ЗУР за счет использования инфракрасного канала длинноволнового диапазона с логической обработкой сигнала и автоматического сопровождения цели.
Состав комплекса:
- боевая машина (БМ) (до 6 в батарее);
- батарейный пункт управления (БПУ) (в варианте батареи с его комплектацией);
- зенитные управляемые ракеты 57Э6-Е (до 8 - 12 ЗУР на БМ);
- 30-мм выстрелы (до 1400 выстрелов в БМ);
- транспортно-заряжающие машины (одна машина на 2 БМ);
- средства технического обслуживания;
- учебно-тренировочные средства (классный 9Ф676-1 и мобильный 9Ф676-2 тренажеры).
Основные свойства системы управления:
- применение твердотельной трехкоординатной станции обнаружения целей с полуактивной фазированной антенной решеткой;
- применение двухдиапазонной, сантиметрово-миллиметровой радиолокационной станции сопровождения целей и ракет, позволяющей использовать преимущества каждого диапазона;
- использование инфракрасных каналов в разчичных диапазонах сопровождения цели и ЗУР, расширяющих условия боевого применения комплекса;
- высокая устойчивость к любому типу помех за счет объединения радиолокационных и оптико-электронных средств в единую систему, работающую в ДМ-, СМ-, ММ- и ИК-диапазонах длин волн;
- одновременный обстрел двух целей, летящих с разных направлений за счет наличия двух независимых режимов работы - радиолокационного и оптического (двухканальный сектор стрельбы по азимуту и углу места - 90 ° x 90 °);
- обеспечение стрельбы вдогон на дальностях до 16 - 18 км и высотах до 10 км, что увеличивает глубину непрерывного воздействия комплекса по целям пилотируемой авиации в 2 Раза (с 15 -17 км до 30 - 35 км);
- возможность залпа из двух ракет по одной цели за счет реализации двухдиапазонной (СМ и ММ) радиолокационной системы сопровождения цели и ракеты;
- малое время реакции (4 - 6 с) за счет автоматического сопровождения до 20 целей станцией обнаружения целей и выдачи целеуказания с точностью по азимуту - 0,3 °; по углу места -0,5 ° по дальности - 60 м;
- высокая помехоустойчивость и надежность;
- обеспечение высокой огневой производительности (до 10-12 целей в минуту) за счет наличия двух независимых целевых каналов, высокой средней скорости ЗУР и малого времени реакции;
- обеспечение стрельбы ракетным и пушечным вооружением в движении, на что не способен ни один зенитный комплекс в мире;
- вычисление информационных характеристик, учитывающих параметры движения и характеристики цели, выбор вооружения и назначение вида огня;
- реализация полного цикла боевой работы - от поиска целей до их поражения - в автоматическом режиме;
- возможность ведения боевой работы членами экипажа в полуавтоматическом режиме.
Одним из важнейших элементов комплекса "Панцирь-С1" является двухступенчатая зенитная управляемая ракета 57Э6-Е, обладающая:
- малым полетным временем на стартовом участке (t=1,5 с, Vmax=1300 м/с);
- высокой маневренностью после отделения стартового двигателя;
- малым баллистическим замедлением при полете без стартового двигателя (40 м/с на 1 км пути);
- высокой средней скоростью - 900 м/с на дальности 12 км и 700 м/с на дальности 20 км;
- большой массой боевой части (20 кг) при малом стартовом весе ЗУР.
В состав пушечного вооружения БМ входят два двуствольных зенитных автомата 2А38М, заимствованных у комплекса "Тунгуска-М1" и способных поражать воздушные и наземные цели в зоне по дальности до 4 км, по высоте до 3 км.
Принятые принципы построения комплекса "Панцирь-С1" и реализация заложенных технических решений позволяют гибко изменять его количественный состав в зависимости от возлагаемой задачи, осо-бенностей и важности прикрываемых объектов и рельефа местности в рай-оне боевых действий.
Наиболее характерны три варианта боевого применения комплекса (батареи):
- батарея полного состава, включающая шесть БМ;
- батарея неполного состава, включающая от 2 - 3 до 4 - 5 БМ;
- использование одной боевой машины и ее автономная боевая работа.
Боевые машины комплекса "Панцирь-С1" (рис. 1) могут работать в одном из следующих режимов управления:
- автономная боевая работа отдельной БМ обеспечивает реализацию полного цикла - поиск, обнаружение, опознавание, выбор опасной цели, целеуказание стрельбовому каналу, допоиск, захват, сопровождение и обстрел цели ракетным и пушечным вооружением;
- режим "ведущий - ведомый". Работает батарея полного и неполного составов. Любая из боевых машин батареи наделена свойствами батарейного пункта управления и может быть назначена "ведущей", а другие, хотя и обладают этими же свойствами, назначаются "ведомыми". "Ведущая" БМ работает в качестве батарейного пункта управления и выполняет его функции, а после выдачи целеуказания "ведомым" БМ - выполняет свои функции как при автономных боевых действиях. Каждая из "ведомых" БМ принимает целеуказание от "ведущей" БМ, осуществляет допоиск, автозахват на сопровождение и обстрел одной или двух целей в зависимости от условий отражения удара СВН;
- централизованный режим с использованием батарейного пункта управления (БПУ). Работает батарея, включающая БПУ и от 3 - 4 до 5 - б боевых машин. Каждая БМ является "ведомой", выполняет боевую работу под управлением БПУ, начиная с отработки целеуказания. Координация боевых действий и целеуказание осуществляются с БПУ.
Независимо от решаемой задачи и режимов управления зенитная батарея комплекса "Панцирь-С1" является частью иерархической структуры смешанной группировки с обязательным подчинением вышестоящему КП группировки. В зависимости от состава группировки и решаемой задачи в качестве вышестоящего КП могут выступать КП зенитной ракетной бригады (группировки), зенитного ракетного полка, зенитного ракетного дивизиона системы дальнего (среднего) радиуса действия, КП РТВ.
Управление комплексом с ВКП может осуществляться:
- неавтоматизировано по оперативно-командной связи (ОКС);
- автоматизировано по телекодовым линиям связи.
Неавтоматизированное управление комплексом (по ОКС) осуществляется путем постановки командиром комплекса боевой задачи в процессе подготовки к боевым действиям, а в процессе боевых действий - для передачи оперативных команд с ВПК и донесений от "ведущей" БМ и БПУ комплекса. Автоматизированное управление комплексом с ВПК осуществляется путем обмена информацией по обстреливаемым целям в совместных зонах, выдачей указаний или запретов обстрела с учетом возможностей средств связи комплекса "Панцирь-С1".
Высокие тактико-технические характеристики комплекса "Панцирь-С1", реализация принятых принципов построения и технических решений по основным средствам комплекса, обеспечивают его высокую боевую эффективность по отражению массированных ударов СВН с применением ВТО, составляющую не ниже 90 - 99 процентов.
Основной конструктивной особенностью комплекса является модульный принцип построения на основе единой башенной установки, которая может размещаться на различных носителях - гусеничных, автомобильных, а также в стационарном исполнении.
Модульный принцип построения боевой машины позволяет создавать различные ее модификации как по составу вооружения, так и по составу системы управления, в том числе модификацию с ракетным вооружением и с оптико-электронной системой управления ЗУР.
Реализация модульного принципа построения и создание различных модификаций позволяют наиболее полно решать возлагаемые на комплекс "Панцирь-С1" задачи с учетом особенностей и условий его боевого при-менения в видах вооруженных сил различных стран и за счет этого обеспечить высокий экспортный спрос на зарубежном рынке.
Основные характеристики:
Вооружение ракетно-пушечное
Боекомплект, шт:
ЗУР на пусковых 8 или 12
30-мм выстрелов до 1400
Станция обнаружения целей:
количество одновременно сопровождаемых целей, шт. 20
Зона обзора, град.:
по азимуту 360
по углу места 0-60; 40-80
Время обзора зоны, с 2-4
Дальность обнаружения самолета (ЭПР = 2 м2), км 32-36
Время реакции, с 4-6
Масса ЗУР, кг:
в контейнере 95,4
стартовая 75,7
Длина ЗУР в контейнере, мм 3300
Калибр ЗУР, мм:
стартовой ступени 170
маршевой ступени 90
Тип взрывателя Контактный, неконтактный адаптивный
Зона поражения самолета, м:
ракетным вооружением:
по дальности 1200-20000
по высоте 5-10000
пушечным вооружением:
по дальности 200-4000
по высоте 0-3000
Залповая стрельба ЗУР обеспечивается в РЛ режиме
Стрельба в движении ЗУР и пушками обеспечивается
Экипаж, чел. 3
