История создания РЛС дальнего обнаружения в России
Впервые в мире идея раннего (загоризонтного) обнаружения самолетов в коротковолновом диапазоне волн на дальности до 3000 км была предложена в 1946 г. конструктором Н.И. Кабановым. В дальнейшем была проведена научно-исследовательская работа "Веер", которая в 1949 г. завершилась построением макетного образца загоризонтного радиолокатора, осуществлявшего слежение на дальности 2500 км за пусками ракет с Байконура.
Необходимость создания радиолокационных станций (РЛС) дальнего обнаружения, предназначенных для решения задач предупреждения о ракетном нападении и обнаружении объектов в космосе, была обусловлена появлением на вооружении межконтинентальных баллистических ракет (МБР) и космических аппаратов (КА), ужесточением военной доктрины США и ростом гонки вооружений.
Работы по созданию РЛС дальнего обнаружения (РЛС ДО) начались в 1954 г. по специальному решению Правительства СССР, которым было поручено разработать предложения по созданию противоракетной обороны (ПРО) Москвы. В качестве ее важнейших элементов рассматривались РЛС ДО, над созданием которых стал работать коллектив специалистов под руководством А.Л. Минца. Эти мощные станции на расстоянии нескольких тысяч километров должны были обнаруживать ракеты противника, их головные части и с высокой точностью определять их координаты. В 1956 г. Постановлением ЦК КПСС и Совета Министров СССР "О противоракетной обороне" А.Л. Минц был назначен одним из главных конструкторов РЛС дальнего обнаружения. В том же году в Казахстане были развернуты работы по исследованию отражающих параметров реальных головных частей баллистических ракет, запускаемых с полигона Капустин Яр.
В конце 1960 гг. по периметру государственной границы СССР началось строительство первых станций СПРН "Днестр" и "Днепр", которые образовали сплошной радиолокационный барьер протяженностью более 5 тысяч километров. В Подмосковье был создан командный пункт с линиями связи до космодрома Байконур, где в то время монтировался комплекс противокосмической обороны. В ходе очередных испытаний, проведенных в ноябре 1968 г., впервые в мире удалось сбить без использования ядерного оружия спутник-мишень. Впоследствии этот модернизированный комплекс, принятый на вооружение в 1979 г., получил название ИС-1 ("Истребитель спутников").
Радиолокационные узлы (РЛУ) и комплексы (РЛК) на основе РЛС типа "Днестр", "Днепр", "Даугава", "Дарьял" и "Дон-2Н" являются основой ракетно-комической обороны (РКО) страны и функционируют в составе систем контроля космического пространства (СККП), предупреждения о ракетном нападении (СПРН), противокосмической (ПКО) и противоракетной (ПРО) обороны. РЛУ обнаружения спутников (ОС) и раннего обнаружения (РО) межконтинентальных баллистических ракет (МБР) решают задачи их своевременного обнаружения и последующей выдачи информации о них для наведения средств поражения. Узлы ОС систем ПКО и ККП в составе нескольких РЛС типа "Днестр" с высокопроизводительными вычислительными комплексами были созданы в Иркутске (ОС-1) и на Балхаше (ОС-2) и связаны с Центральным командным пунктом (ЦКП) систем ПКО и ККП.
Узлы РО СПРН (в Мурманске - РО-1, в Риге - РО-2, в Севастополе - РО-4, в Мукачево - РО-5, в Печоре - РО-30, в Габале - РО-7), кроме РО-30 и РО-7 были оснащены РЛС типа "Днестр-М" и "Днепр" в комплектации из двух секторных РЛС. На узлах РО-30 и РО-7 были установлены РЛС типа "Дарьял" с высокой излучаемой мощностью, разнесенными активными передающими и приемными ФАР с цифровой обработкой сигналов при обнаружении и сопровождении целей. Узел РО-1 (г. Мурманск) был усилен вводом в его состав принципиально новой приемной РЛС типа "Даугава" с крупноапертурной ФАР метрового диапазона, в результате чего был создан активно-пассивный РЛК, работающий на основе зондирующих сигналов РЛС "Днепр". Это значительно повысило возможности РО-1 по работе в сложной ракетно-космической и помеховой обстановке. В последующем технические решения, примененные в РЛС "Даугава", использовались при разработке приемных ФАР для РЛС серии "Дарьял".
Отдельные РЛС, радиолокационные узлы и радиолокационные комплексы, командные пункты, размещенные по периметру территории страны и удаленные друг от друга на тысячи километров, были объединены в единую систему предупреждения о ракетном нападении. После проведения модернизации РЛК узлов ОС-1 и ОС-2 систем ПКО и ККП они были включены в состав единой СПРН. С середины 80 гг. развитие и совершенствование систем ПРН, ККП, ПКО и ПРО осуществлялось в рамках единой системы ракетно-космической обороны страны.
В настоящее время из наземных средств обнаружения имеются: Печорский, Мурманский, Минский, Габалинский (Мингечаурский), Балхашский и Иркутский узлы; средства дальнего обнаружения из системы ПРО; основной и запасной КП СПРН с системой "Крокус".
В начале 2002 г. был определен статус, принципы и условия использования узла РО-7 в Азербайджане, который используется Россией на правах аренды сроком в 10 лет и служит для ведения разведки космического пространства и отслеживания пуска БР на ближневосточном и центрально-азиатском направлениях. Не смотря на изменения и ряд потерь за последние десятилетия, современная РКО, после пуска станций "Волга" (Барановичи) и РЛС высокой заводской готовности "Воронеж" (пос. Лехтуси), обладает необходимыми возможностями и контролирует все потенциальные ракетоопасные направления.

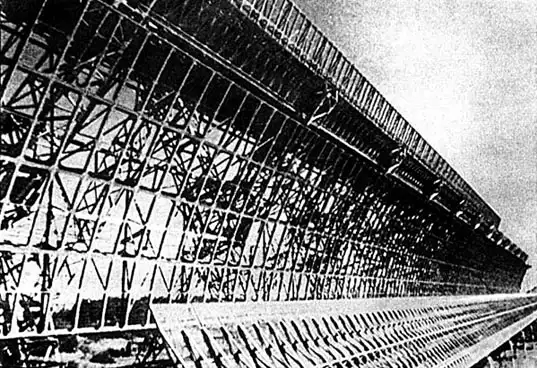

РЛС обнаружения типа "Дунай"
РЛС дальнего обнаружения (ДО) воздушных целей "Дунай-2" (Hen Roost, разработана НИИ-37, главный конструктор В.П. Сосульников) предназначена для обнаружения боевых частей баллистических ракет (БР) на дальности до 1200 км. Была построена на полигоне Сары-Шаган (берег озера Балхаш) и вошла в состав первой отечественной экспериментальной системы противоракетной обороны (ПРО) "А" как станция дальнего обнаружения.
После обнаружения БР или ее головной части информация о них передавались на радиолокаторы точного наведения. Лучший результат был получен на испытаниях 4.03.1961 г., когда она обнаружила БР Р-12 на максимальной дальности в 1500 км сразу после ее выхода выше уровня радиогоризонта. Аналогичная ей РЛС США в составе системы ПРО Nike-Zeus имела дальность обнаружения 1600 км. Модификации - "Дунай-3М" и "Дунай-3У".
По результатам конкурсного отбора в конце 1959 г. лучшей РЛС для системы ПРО А-35 была признана станция "Дунай-3". В 1974 г. были завершены заводские испытания узла с РЛС "Дунай-3", а в 1975 г. головная РЛС "Дунай-3" была состыкована с объектами системы ПРО А-35 и подготовлена к государственным испытаниям. В 1977 г. станция модернизирована в РЛС "Дунай-3М". В мае 1978 г. система А-35М (узлы с РЛС ДО "Дунай-3М" и "Дунай-3У", огневые комплексы "Енисей" и "Тобол" с противоракетами А-350Р, техническая база, др. элементы) поставлена на боевое дежурство в составе отдельного корпуса ПРО.

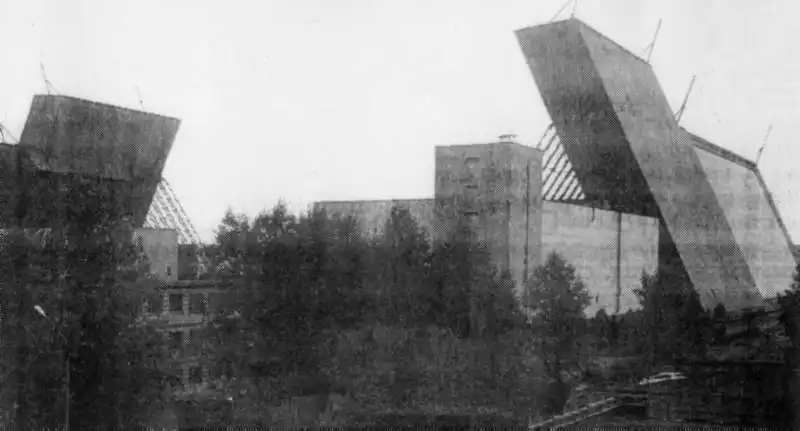

РЛС "Дунай-3У" является автоматической секторной станцией с непрерывным излучением сигнала в секторе 51 град. по азимуту и 48 град. по углу места. Предназначена для обнаружения, слежения, определения координат и параметров траектории полета баллистических ракет и искусственных спутников Земли и является частью системы ПРО, принятой на вооружение в 1978 г. РЛС имеет разнесенные по местности передающую и приемную волноводнощелевые фазированные антенные решетки с частотным управлением положением луча по азимуту и фазовым по углу места. Отличается большим диапазоном, высокой точностью измерения параметров траектории полета целей благодаря узкой диаграмме излучения, высокими возможностями по обработке высокоскоростных целей, повышенной помехозащищенностью за счет высокой частотной избирательности антенны, способностью обнаружения малозаметных целей, доступностью отдельных каналов для пяти измерений координат цели. Управление РЛС и обработка информации осуществляется автоматически высокопроизводительной вычислительной системой с тройным резервированием. РЛС обнаруживает с высокой вероятностью 90% всех составляющих сложных баллистических целей на расстоянии не менее 2000 км в секторе ответственности при низкой вероятности ложных тревог и высоком коэффициенте безотказной работы при малом количестве обслуживающего персонала. РЛС может сопровождать одновременно не менее 30 сложных баллистических целей и рассчитана на долговременную непрерывную работу.
Из-за недостаточного финансирования 8.05.1988 г. на узле произошел пожар, в результате которого командный центр станций выгорел. Для имитации работы комплекса передающая часть РЛС продолжала некоторое время работать. В настоящее время не функционирует"

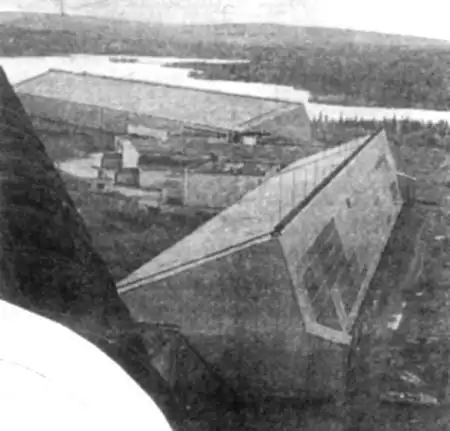

РЛС обнаружения типа "Днестр"
Работа над созданием принципиально новой РЛС "Днестр" (главный конструктор Ю.В. Поляк), предназначенной для обнаружения головных частей БР и космических аппаратов, началась в середине 1950 гг. в Научно-исследовательском радиотехническом институте (НИРИ) АН СССР под руководством А.Л. Минца. После успешной отработки опытного образца этой станции на 10 государственном полигоне (июль 1962 г.) была поставлена задача (ноябрь 1962 г.) на создание четырех РЛС "Днестр" в районах Оленегорска, Скрунде, Мишелевки и Балхаша. Их строительство началось в период 1963-1964 гг.
Первая станция "Днестр" комплекса ПРН и ККП была успешно испытана в 1967 году. Основой работы комплекса был принцип использования информации от разнесенного на местности радиолокатора (информация от РЛС поступала на КПК РО, которой по ней строил траекторию полета БР и космических объектов с определением параметров их движения в автоматическом режиме). Отдельные радиотехнические узлы (ОРТУ) РО-1 и РО-2 обеспечили надежный контроль ракетных баз США, а ОРТУ обнаружения спутников (ОС) ОС-1 (Иркутск) и ОС-2 (Балхаш), принятые на вооружение 13.02.1973 г. - существенно расширили возможности по контролю космического пространства и прикрыли юго-восточное ракетоопасное направление.
По расчетным данным, максимальная дальность обнаружения БР надгоризонтными наземными РЛС при стрельбе на 1600, 3200 и 8000 км дальность их обнаружения составляет 1440, 2400 и 3520 км соответственно в секторе обзора площадью в 6000 км. В РЛС "Днестр" была применена управляющая машина М-4.
На ОС-1 и ОС-2 (1967-1968 гг. (приняты на вооружение 13.02.1978 г.) был развернут радиолокационный комплекс систем ПРН и ККП, который включал 8 сдвоенных РЛС "Днестр" и 2 командно-вычислительных центра (КВЦ) на разнесенных (более 1000 км) позициях. Комплекс (главный конструктор Ю.В. Поляк) обеспечил создание сплошного радиолокационного барьера протяженностью 5000 км и возможность автоматического обнаружения КА на высотах до 3000 км. На 2 и более смежных витках комплекс обеспечивал обнаружение и определение параметров ИСЗ, определение их орбит, идентификацию космических объектов и прогнозирование их движения, ведение каталога объектов, подготовку и выдачу целеуказаний на их перехват.
На ОРТУ "Балхаш" было развернуто 5 сдвоенных РЛС и один КВЦ, на ОРТУ "Мишелевка" – 3 сдвоенных РЛС и один КВЦ. Эти узлы существенно расширили возможности по контролю космического пространства, прикрыли юго-восточное ракетоопасное направление и функционируют по настоящее время.
Через 8 лет после принятия решения о создании РЛС "Днестр" на вооружение Советской Армии был принят (25.08.1970 г.) комплекс раннего обнаружения (РО) атакующих БР в составе командного пункта (КПК РО) и узлов РО-1 (Мурманск), РО-2 (Рига).
РЛС обнаружения типа "Днепр"
С середины 1960 гг. на базе РЛС "Днестр" проектировалась новая РЛС "Днепр" с дальностью обнаружения 2500 км. В это же время, была поставлена задача создать систему предупреждения о ракетном нападении (СПРН), которая должна обеспечить контроль всех ракетоопасных направлений. Первый эскизный проект СПРН был предложен РТИ АН СССР в 1968 г. на основе модернизированных РЛС "Днепр" и перспективной РЛС "Дарьял". В последующем узлы СПРН были созданы в 1968-72 гг. на Западной Украине (ОРТУ "Берегово"), в Крыму (ОРТУ "Николаев"), Казахстане (ОРТУ "Балхаш"), Сибири (ОРТУ "Мишелевка") и на Кольском полуострове (ОРТУ "Оленегорск").
Одновременно с их созданием модифицировалась и РЛС с названием "Днепр-М" (главный конструктор В.Е. Орданович). Она отличалась улучшенным зондирующим сигналом, использованием систем его обработки, когерентного накопления импульса, улучшенным управлением излучением антенн и повышенной помехоустойчивостью. Станция излучала зондирующие сигналы в дециметровом диапазоне волн (длина волны 0,1 м) в секторе ответственности 50 град. Приемник от передатчика был удален на 3 км, дальность обнаружения достигала 4800 км.
Строительство РЛС "Днепр-М" было начато в начале 70 гг. на указанных ОРТУ. Государственные испытания РЛС "Днепр-М" прошла в 1968-1976 гг. в Заполярье на радиотехническом узле в Оленегорске. Несмотря на истечение сроков гарантийной эксплуатации РЛС типа "Днепр" в 1995-1996 гг. эксплуатация некоторых из них была продолжена за счет своевременного проведения регламентных работ и замены аппаратуры.
Первая станция типа "Днепр" (ОРТУ "Балхаш") была принята на вооружение в 1974 г., находится в функциональном состоянии. РЛС "Днепр" на ОРТУ "Мишелевка" модернизирована до уровня "Днепр-М" и функционирует. ОРТУ "Берегово" (Мукачево) с РЛС "Днепр" следила за территорий Атлантики и Европы, находится в функциональном состоянии.

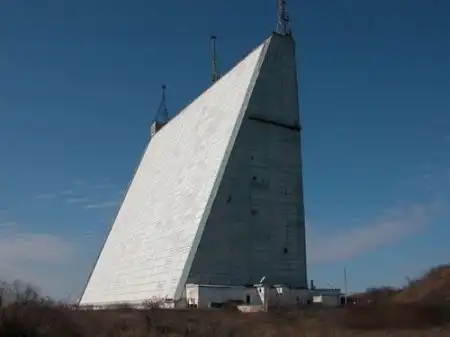

РЛС "Днепр" на мысе Херсонес (ОРТУ "Николаев") была модернизирована уровня "Днепр-М" и постоянно следила за территорией Турции, Саудовской Аравии, Израиля и части Ирана. Она первая обнаружила пуски БР "Скад" во время войны в Персидском заливе, а также единственный пуск БР "Иерихон" на испытаниях в Израиле. ОРТУ "Берегово" и "Николаев" контролировали ракетоопасные западное и юго-западные направления. РЛС "Днепр", кроме того, несут основную нагрузку по контролю космического пространства. Они способны выявить и определить координаты космического объекта на дальности до 1900 км со временем предупреждения 10-15 мин.
После распада СССР РЛС, на ОРТУ "Николаев" и "Берегово" стали собственностью Украины, организационно вошли в состав украинских Вооруженных сил и эксплуатируются украинским военным персоналом. В оперативном отношении они решали задачи в интересах СПРН Российской Федерации.
Загоризонтная РЛС обнаружения типа "Дуга"
Загоризонтная (ЗГ) РЛС типа “Дуга” предназначена для раннего обнаружения межконтинентальных баллистических ракет по их стартовому факелу. В основу ее создания положен принцип загоризонтной локации на основе отражения радиосигнала от ионосферы в диапазоне коротких волн, впервые предложенный в 1946 г. конструктором Н.И. Кабановым. Работы по созданию ЗГ РЛС типа "Дуга" были начаты в 1960 гг. (НИИДАР, главный конструктор Ф.А. Кузьмин). В 1970 г. опытный образец ЗГ РЛС типа "Дуга" был успешно испытан при пусках отечественных БР в условиях средних широт и относительно спокойной ионосферы. Ракеты отслеживались с момента старта на Дальнем Востоке и в акватории Тихого океана до момента достижения ими полигона на Новой Земле.
Первая ЗГ РЛС в районе г. Николаев (Украина) на узле "Дуга" начала работу 7.11.1971 г. Приемная антенна, высотой 135 м и шириной 300 м, была оснащена 330 вибраторами размерами около 15 м каждый. Передающая антенна имела ширину 210 м и 85 м по высоте. Наряду с антеннами стационарный комплекс, кроме того, включал 26 передатчиков размером с двухэтажный дом каждый, которые собирались Днепропетровским машиностроительным заводом. Станция обеспечивала просмотр воздушного пространства, включая и Китая. По неофициальным данным в настоящее время эта станция демонтирована и сдана на металлолом, а бывший Николаевский филиал НИИДАР (ныне Украинский радиотехнический институт - УРТИ), проводивший работы по этой тематике, практически не функционирует. После нее были построены еще две ЗГ РЛС типа "Дуга" с целью надежного обнаружения группового и массового старта МБР с территории США.

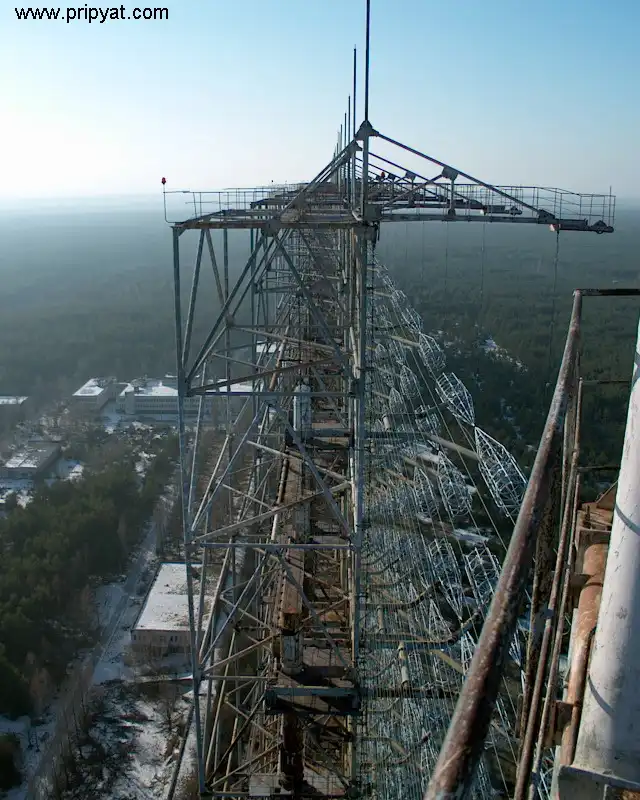

Вторая станция серии "Дуга" была построена на узле "Дуга-1" под Чернобылем (Украина) и после завершения ее строительства в 1985 г. стала эксплуатироваться. Размещение вблизи Чернобыльской АЭС было обусловлено ее высокой энергоемкостью - потребляемая мощность около 350МВт (Больше мощности Томской ГРЭС-2 -прим. автора). Первые электромагнитные посылки (1976 г.) в диапазоне частот 3,26-17,54 Мгц блокировали рабочие частоты связи и авиации, что привело к модификации станции. РЛС была способна обнаружить старт крылатой ракеты "Томагавк" с подводных лодок в Атлантическом океане. Ее работу можно было обнаружить по звукам в радиоприемниках, напоминающих характерный стук дятла. Государственные испытания станции были начаты в начале 1986 г., но после аварии на ЧАЭС станция была законсервирована, а в 1987 г. принято решение о ее закрытии.
Еще одна станция ЗГ РЛС была построена в районе г. Комсомольск-на-Амуре на узле "Дуга-2". Поставленная на боевое дежурство 30 июня 1982 г., она имела зону ответственности с охватом Тихого океана до границ США. Вследствие низкой эффективности двухскачковой загоризонтной радиолокации во второй половине 1980 гг. возник вопрос о целесообразности использования по прямому назначению узла "Дуга-2" и в 1987 г. его задачи были уточнены. Но в начале 1990 гг. на узле произошел пожар и, в результате этого, станция прекратила свое функционирование в составе СПРН.
При эксплуатации загоризонтных РЛС в условиях северных широт, через которые могли пролегать трассы МБР, нормальному их функционированию серьезные помехи оказывали хаотические возмущения ионосферы. В результате этого, а также ряда других причин, в окончательную эксплуатацию эти узлы приняты не были.
РЛС обнаружения типа "Даугава"
РЛС "Даугава" (главный конструктор А.А. Васильев) была создана в 1977 г. Она представляла собой макет приемного центра станции нового поколения "Дарьял" с уменьшенной в 2 раза по высоте приемной антенной и неизменными приемной аппаратурой и вычислительным комплексом. В станции впервые были использованы крупноапертурные ФАР с фазовым управлением и гибридная СВЧ-технология. В 1978 г. РЛС "Даугава" с целью повышения основных характеристик ОРТУ в Оленегорске на северном ракетоопасном направлении была поставлена на боевое дежурство и дополняла приемную часть РЛС "Днепр". Это повысило помехозащищенность и живучесть всего комплекса, достоверность информации и ее оценки. В новом качестве двухпозиционный радиолокационный узел вошел в состав СПРН.
В последующем на основе РЛС "Днепр" и "Даугава" были созданы станции нового поколения серии "Дарьял".

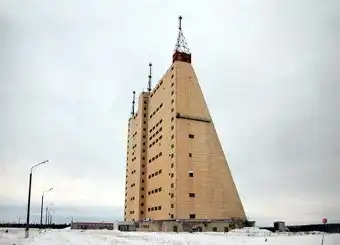

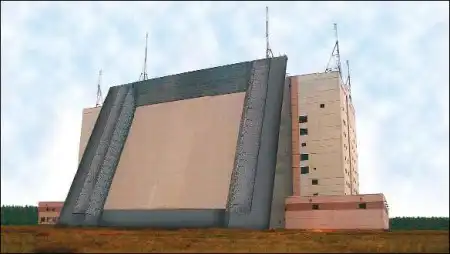

РЛС обнаружения типа "Дарьял"
Непрерывное развитие средств воздушного нападения повысили требования к эффективности СПРН. В связи с этим РТИ был предложен проект новой практически глобальной космической системы обнаружения стартов БР и создания двухдиапазонного периферийного радиолокационного поля и новой сверхмощной помехозащищенной РЛС для СПРН. Они должны были стать основой новых узлов и заменить РЛС на уже существующих, "замкнув" тем самым кольцо периферийного радиолокационного поля страны.
Были разработаны два альтернативных проекта: первый (РЛС "Дарьял") представили сотрудники РТИ во главе с В.М. Иванцовым (1971–1972 гг.), второй ("Дарьял-С") - сотрудники НИИДАР во главе с А.Н. Мусатовым (1973 г.). Станция проекта РТИ предполагала использование нового (фазового) метода сканирования пространства на основе использования фазированной антенной решетки (ФАР), возможность технического и технологического прорыва в области создания высокопотенциальных РЛС. РЛС второго проекта сохраняла принципы построения станции семейства "Дунай" (частотный метод сканирования с непрерывным излучением), а также позволяла использовать при его реализации существующей технологической и производственной базы, но не обещала существенного прогресса в области радиолокационной техники. Несмотря на то, что оба проекта отвечали требованиям задания, победил первый проект с РЛС "Дарьял", а ее главным конструктором был назначен В.М. Иванцов, первым заместителем – А.М. Скосырев.
Суть первого проекта базировалась на поэтапном развитии радиолокационного поля СПРН метрового диапазона с доведением характеристик всех радиолокационных узлов до характеристик РЛС "Дарьял". Основу этой программы составляли так называемые универсальная приемная позиция (УПП) и типовая передающая позиция (ТПП). УПП позволяла принимать и обрабатывать отраженные от цели сигналы, излучаемые локатором "Днепр", и отличалась от приемной позиции РЛС "Дарьял" большими возможностями по управлению и помехозащищенности. Дальнейшее совершенствование узла обеспечивалось заменой "Днепра" на ТПП, работающую совместно с ранее созданной на узле УПП.
РЛС "Дарьял" отличается повышенным энергетическим потенциалом (мощность излучения около 2 МВт), который обеспечивает обнаружение целей размером с футбольный мяч на дальности до 6000 км в секторе обзора 110 град. по азимуту, повышенной точностью измерения параметров, высоким быстродействием и пропускной способностью, помехоустойчивостью, способностью обнаружения и одновременного сопровождения около 100 объектов.
Станция состоит из 2 разнесенных между собой позиций – универсальной приемной позиции (УПП), которая имела лучшие показатели по управлению и защищенности в сравнении с приемной частью РЛС "Днепр", и типовой передающей позиции (ТПП). При этом обе позиции совместимы с позициями РЛС "Днепр". Это позволяет поэтапно модернизировать функционирующий узел с РЛС "Днепр" до характеристик РЛС "Дарьял". На первом этапе на ОРТУ размещалась УПП, способная принимать и обрабатывать сигналы, излучаемые РЛС "Днепр", а на втором - заменить саму РЛС "Днепр" на ТПП. Передающий центр представлял собой многоэтажное здание высотой около 100 м., на передней наклонной части которого размещалась ФАР, основу которой составляли антенны размером 40х40 м, состоящие из 1260 передатчиков. Приемная часть РЛС "Дарьял" представляла собой первую в мировой практике адаптивную ФАР метрового диапазона, состоявшую из 4048 приемных крест-вибраторов с 8096 усилителями. Антенна размещалась 18 этажном здании. Многие достоинства РЛС "Дарьял" обеспечивались высокопроизводительным вычислительным комплексом, который управлял работой РЛС, контролировал функционирование ее устройств и автоматически обрабатывал информацию, а также решал другие дополнительные задачи. Отработка РЛС осуществлялась на макетах приемного и передающего центров без создания экспериментального образца. В качестве макета приемной части использовалась РЛС "Даугава", передающей части макет (9 передатчиков и антенна из 27 вибраторов) на полигоне Сары-Шаган рядом с бывшей РЛС ЦСО-П.

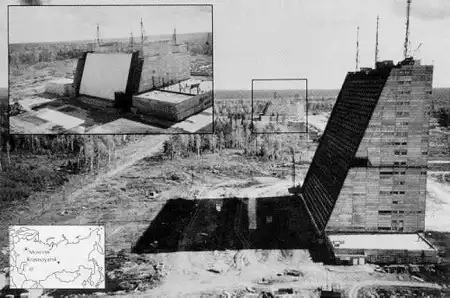

о решению 1975 г. на базе РЛС "Дарьял" создавалось 2 узла - РО-30 (в районе г. Печора) и РО-7 (в районе г. Габала, Азербайджан). Весной 1975 г. началось ускоренное строительство узла РО-30, который в конце 1983 г. успешно завершил совместные испытания, а в марте 1984 г. был принят на вооружение. Габалинская РЛС (узел РО-7) успешно прошла испытания к концу 1984 г., а 19.02.1985 г. была принята на вооружение. Станция рассчитана на обнаружение стартов БР в акватории Индийского океана, не способна обрабатывать информацию самостоятельно, и работает совместно с центрами ее приема и обработки “Квадрат” и “Швертбот” под Москвой. С вводом этих узлов в строй СПРН могла обнаруживать атакующие МБР и БР подводного базирования.
РЛС "Дарьял-У" (главный конструктор А.А. Васильев) от станции "Дарьял" отличалась более низким энергетическим потенциалом, меньшим в 2 раза количеством передатчиков на передающей позиции и существенным ростом возможностей по управлению этим потенциалом. При этом обеспечивалось оптимальное распределение излучаемой энергии в режиме обзора и сопровождения цели за счет дробления сигнала. Были увеличены разрешающая способность по дальности, помехозащищенность (за счет реализации режима адаптации приемной ФАР), мощность вычислительного комплекса на базе многопроцессорной ЭВМ М-13 (до 2,4 млрд. операций в секунду, что позволило реализовать цифровую обработку сигнала и значительно усовершенствовать алгоритм работы РЛС).
Модифицированная РЛС "Дарьял-УМ" (главный конструктор В.М. Иванцов) отличалась изменениями в приемной и передающей позициях. В УПП были увеличены секторы сканирования и уменьшены потери на его краях, в ТПП - увеличены секторы сканирования, коэффициент полезного действия передатчиков, улучшена их конструкция и другое.

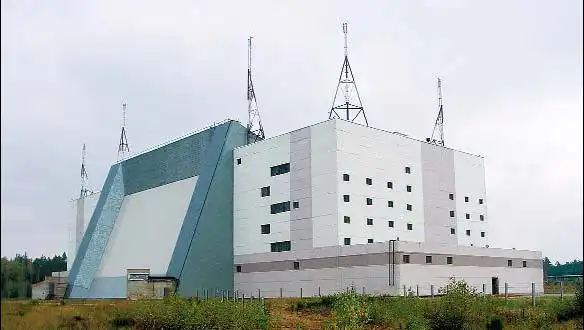

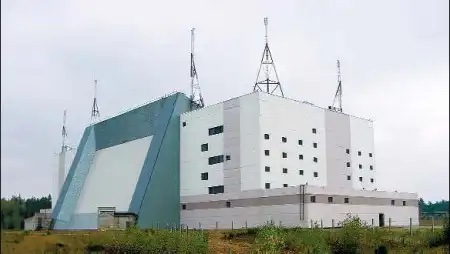

РЛС обнаружения типа "Волга"

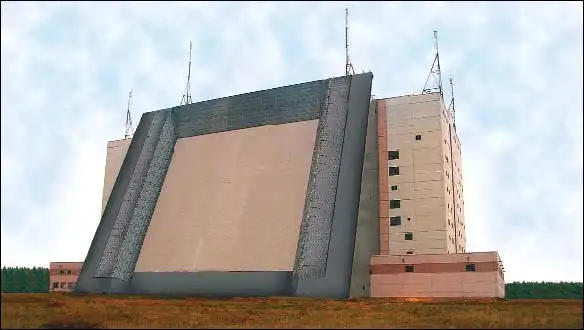

РЛС "Волга" предназначена для обнаружения в полете баллистических ракет и космических объектов на расстоянии до 5000 км, а также сопровождения, идентификации и измерения координат целей на западном ракетоопасном направлении с последующей выдачей информации о состоянии воздушного пространства на Центральный командно-вычислительный пункт СПРН.
РЛС "Волга" (главный конструктор С. Миронов) СПРН разработана в НИИДАР (70-80 гг.) и представляет собой уникальную принципиально новую первую отечественную твердотельную цифровую станцию с возможностью перестройки частоты в широком диапазоне волн и работы в 2 частотных диапазонах. Управление передающими и приемными модулями осуществляется с использованием расположенной внутри РЛС зеркальной антенной. Высокопотенциальная станция с антеннами в виде активных ФАР, состоящих из нескольких тысяч приемных и передающих модулей, включает передающую и приемную позиции. Высокие точностные характеристики станции обеспечиваются за счет использования цифровых вычислительных комплексов, а ее модульное исполнение обеспечивает возможность ее поэтапного создания, развития и последующей модернизации без вывода станции из состояния дежурного режима.
Ее строительство было начато в 1981 г. (пос. Ганцевичи, 48 км юго-восточнее г. Барановичи) в Белоруссии, когда в Германии и Италии базировалось 180 американских ракет "Першинг-2". После их вывода из Европы строительство станции законсервировали, а функции контроля северо-западного направления осуществляла РЛС "Днепр" в Латвии. Там же возводилась еще одна станция типа "Дарьял". Но после ухода российской армии из Латвии "Днепр" был демонтирован и вывезен в Россию, а здание новой РЛС было взорвано местными властями в середине 90 годов. Поэтому, несмотря на прикрытие этого направления силами орбитальной группировки Космических войск и другими РЛС СПРН. В связи с этим было принято решение достроить законсервированный объект в Барановичах для восстановления единого радиолокационного поля на западном и северо-западном направлениях, а также повысить его эффективность и надежность.
15 декабря 1999 г. были начаты предварительные (конструкторские) испытания РЛС "Волга", в 2002 г. принята в боевой состав Космических войск, а в 2003 г. была поставлена на боевое дежурство в системе предупреждения о ракетном нападении. В секторе ответственности (120 град. по азимуту) она обеспечивает слежение за ракетными пусками на дальности в 5000 км и наблюдение за космическими объектами размером с шарик диаметром в несколько миллиметров на любой из орбит. Один из лучших на сегодняшний день вычислительных комплексов позволяет мгновенно определить любую зафиксированную пусковую вспышку и предполагаемую траекторию полета ракеты. В последующем информация поступает на командный пункт Космических войск РФ.
В результате постановки станции на боевое дежурство на 85% была закрыта брешь, образовавшаяся после закрытия РЛС в Скрунде, возобновлен контроль районов патрулирования американских и британских подводных лодок с МБР "Трайдент" в Северной Атлантике и Норвежском море. В целом же восстановлено единое радиолокационное поле на западном и северо-западном направлениях, а также повышена эффективность СПРН, которая совместно системой контроля космического пространства (ККП) и средствами противоракетной обороны (ПРО) обеспечивают Ракетно-космическую оборону (РКО) страны.
РЛС СПРН "Волга" полностью автономно функционирующий объект со своими источниками энерго- и водоснабжения (ледяная вода необходима для охлаждения ФАР), созданный совместными усилиями предприятий ОПК России и Белоруссии. В автоматическом режиме станция поддерживает связь с многофункциональной станцией "Дон-2Н" под Москвой.
Многофункциональная РЛС типа "Дон-2Н" (Pill Box)
РЛС "Дон-2Н" (главный конструктор В.К. Слока) разработана в Радиотехническом институте АН СССР имени А.Л. Минца. При строительстве станции под Москвой (Софрино), которое началось в 1978 г., было использовано более 30 тыс. т металла, 50 тыс. т бетона, 20 тыс. км кабеля, сотни километров водопроводов и более 10000 чугунных задвижек к ним. После установки, монтажа и наладки оборудования (1980-1987 гг.) в 1989 г. станция была принята на вооружение, а в 1996 г. – поставлена на боевое дежурство.
Станция является стационарным наземным комплексом радиотехнической аппаратуры, сопряженным с вычислительной системой КВП-135 и размещенным в одном из двух сблокированных зданий специального инженерного сооружения. Оно представляет собой усеченную правильную пирамиду, с размерами стороны нижнего и верхнего оснований 144 м и 100 м соответственно, общей высотой 33,6-35 м и большими сооружения под ней. На всех четырех боковых сторонах пирамидального здания размещены круглые ФАР диаметром 16 м для сопровождения целей и противоракет и квадратные (10.4х10.4 м) ФАР для передачи команд наведения на борт противоракет.
При ракетной атаке РЛС способна вести боевую работу в автономном режиме вне зависимости от внешней обстановки, что обеспечивается своими системами электро- и водоснабжения, мощным холодильным оборудованием, ремонтными подразделениями, а также запасами продовольствия и воды. Для связи с внешним миром имеет подземный тоннель длинной в километр. Обслуживающая смена станции включает 100 человек. В мирной обстановке РЛС "Дон-2Н" работает в режиме малой излучаемой мощности.
Многофункциональная РЛС "Дон-2Н" кругового обзора предназначена для обнаружения баллистических целей на высоте до 40000 км, их сопровождения (до 100 целей), определения координат и наведения противоракет (несколько десятков) при контроле воздушного пространства России и стран Содружества. Это моноимпульсная радиолокационная станция сантиметрового диапазона с крупномодульными фазированными активными антенными решетками (ФАР), электронным управлением характеристиками и положением в пространстве передающей и приемной диаграммами направленности, цифровой обработкой радиолокационных сигналов. Радиолокационная станция "Дон-2Н" обеспечивает одновременный обзор всей верхней полусферы в зоне ответственности комплекса. Она отличается высокой помехозащищенностью, адаптивностью к условиям обстановки, высокой информативностью, модульностью построения и высокой степенью автоматизации. В настоящее время "Дон-2Н" входит в состав системы ПРО Центрального промышленного района А-135 и может использоваться в системах ПРН и ККП.
Свои высокие боевые возможности РЛС "Дон-2Н" подтвердила в ходе совместного российско-американского эксперимента ("Одеракс") по отслеживанию малоразмерных космических объектов, когда с космического корабля "Шаттл" в 1994 г. в открытый космос были выброшены металлические шары диаметром 5,10 и 15 сантиметров. Два последних были обнаружены локаторами США, а пятисантиметровый – только РЛС "Дон 2Н" на дальности 1500-2000 км. После обнаружения целей станция их сопровождает, автоматически отстраивается от помех и селектирует ложные цели. Станция такого типа развернута и на полигоне Сары-Шаган (Казахстан) в усеченном варианте.
Необходимость создания радиолокационных станций (РЛС) дальнего обнаружения, предназначенных для решения задач предупреждения о ракетном нападении и обнаружении объектов в космосе, была обусловлена появлением на вооружении межконтинентальных баллистических ракет (МБР) и космических аппаратов (КА), ужесточением военной доктрины США и ростом гонки вооружений.
Работы по созданию РЛС дальнего обнаружения (РЛС ДО) начались в 1954 г. по специальному решению Правительства СССР, которым было поручено разработать предложения по созданию противоракетной обороны (ПРО) Москвы. В качестве ее важнейших элементов рассматривались РЛС ДО, над созданием которых стал работать коллектив специалистов под руководством А.Л. Минца. Эти мощные станции на расстоянии нескольких тысяч километров должны были обнаруживать ракеты противника, их головные части и с высокой точностью определять их координаты. В 1956 г. Постановлением ЦК КПСС и Совета Министров СССР "О противоракетной обороне" А.Л. Минц был назначен одним из главных конструкторов РЛС дальнего обнаружения. В том же году в Казахстане были развернуты работы по исследованию отражающих параметров реальных головных частей баллистических ракет, запускаемых с полигона Капустин Яр.
В конце 1960 гг. по периметру государственной границы СССР началось строительство первых станций СПРН "Днестр" и "Днепр", которые образовали сплошной радиолокационный барьер протяженностью более 5 тысяч километров. В Подмосковье был создан командный пункт с линиями связи до космодрома Байконур, где в то время монтировался комплекс противокосмической обороны. В ходе очередных испытаний, проведенных в ноябре 1968 г., впервые в мире удалось сбить без использования ядерного оружия спутник-мишень. Впоследствии этот модернизированный комплекс, принятый на вооружение в 1979 г., получил название ИС-1 ("Истребитель спутников").
Радиолокационные узлы (РЛУ) и комплексы (РЛК) на основе РЛС типа "Днестр", "Днепр", "Даугава", "Дарьял" и "Дон-2Н" являются основой ракетно-комической обороны (РКО) страны и функционируют в составе систем контроля космического пространства (СККП), предупреждения о ракетном нападении (СПРН), противокосмической (ПКО) и противоракетной (ПРО) обороны. РЛУ обнаружения спутников (ОС) и раннего обнаружения (РО) межконтинентальных баллистических ракет (МБР) решают задачи их своевременного обнаружения и последующей выдачи информации о них для наведения средств поражения. Узлы ОС систем ПКО и ККП в составе нескольких РЛС типа "Днестр" с высокопроизводительными вычислительными комплексами были созданы в Иркутске (ОС-1) и на Балхаше (ОС-2) и связаны с Центральным командным пунктом (ЦКП) систем ПКО и ККП.
Узлы РО СПРН (в Мурманске - РО-1, в Риге - РО-2, в Севастополе - РО-4, в Мукачево - РО-5, в Печоре - РО-30, в Габале - РО-7), кроме РО-30 и РО-7 были оснащены РЛС типа "Днестр-М" и "Днепр" в комплектации из двух секторных РЛС. На узлах РО-30 и РО-7 были установлены РЛС типа "Дарьял" с высокой излучаемой мощностью, разнесенными активными передающими и приемными ФАР с цифровой обработкой сигналов при обнаружении и сопровождении целей. Узел РО-1 (г. Мурманск) был усилен вводом в его состав принципиально новой приемной РЛС типа "Даугава" с крупноапертурной ФАР метрового диапазона, в результате чего был создан активно-пассивный РЛК, работающий на основе зондирующих сигналов РЛС "Днепр". Это значительно повысило возможности РО-1 по работе в сложной ракетно-космической и помеховой обстановке. В последующем технические решения, примененные в РЛС "Даугава", использовались при разработке приемных ФАР для РЛС серии "Дарьял".
Отдельные РЛС, радиолокационные узлы и радиолокационные комплексы, командные пункты, размещенные по периметру территории страны и удаленные друг от друга на тысячи километров, были объединены в единую систему предупреждения о ракетном нападении. После проведения модернизации РЛК узлов ОС-1 и ОС-2 систем ПКО и ККП они были включены в состав единой СПРН. С середины 80 гг. развитие и совершенствование систем ПРН, ККП, ПКО и ПРО осуществлялось в рамках единой системы ракетно-космической обороны страны.
В настоящее время из наземных средств обнаружения имеются: Печорский, Мурманский, Минский, Габалинский (Мингечаурский), Балхашский и Иркутский узлы; средства дальнего обнаружения из системы ПРО; основной и запасной КП СПРН с системой "Крокус".
В начале 2002 г. был определен статус, принципы и условия использования узла РО-7 в Азербайджане, который используется Россией на правах аренды сроком в 10 лет и служит для ведения разведки космического пространства и отслеживания пуска БР на ближневосточном и центрально-азиатском направлениях. Не смотря на изменения и ряд потерь за последние десятилетия, современная РКО, после пуска станций "Волга" (Барановичи) и РЛС высокой заводской готовности "Воронеж" (пос. Лехтуси), обладает необходимыми возможностями и контролирует все потенциальные ракетоопасные направления.
РЛС обнаружения типа "Дунай"
РЛС дальнего обнаружения (ДО) воздушных целей "Дунай-2" (Hen Roost, разработана НИИ-37, главный конструктор В.П. Сосульников) предназначена для обнаружения боевых частей баллистических ракет (БР) на дальности до 1200 км. Была построена на полигоне Сары-Шаган (берег озера Балхаш) и вошла в состав первой отечественной экспериментальной системы противоракетной обороны (ПРО) "А" как станция дальнего обнаружения.
После обнаружения БР или ее головной части информация о них передавались на радиолокаторы точного наведения. Лучший результат был получен на испытаниях 4.03.1961 г., когда она обнаружила БР Р-12 на максимальной дальности в 1500 км сразу после ее выхода выше уровня радиогоризонта. Аналогичная ей РЛС США в составе системы ПРО Nike-Zeus имела дальность обнаружения 1600 км. Модификации - "Дунай-3М" и "Дунай-3У".
По результатам конкурсного отбора в конце 1959 г. лучшей РЛС для системы ПРО А-35 была признана станция "Дунай-3". В 1974 г. были завершены заводские испытания узла с РЛС "Дунай-3", а в 1975 г. головная РЛС "Дунай-3" была состыкована с объектами системы ПРО А-35 и подготовлена к государственным испытаниям. В 1977 г. станция модернизирована в РЛС "Дунай-3М". В мае 1978 г. система А-35М (узлы с РЛС ДО "Дунай-3М" и "Дунай-3У", огневые комплексы "Енисей" и "Тобол" с противоракетами А-350Р, техническая база, др. элементы) поставлена на боевое дежурство в составе отдельного корпуса ПРО.
РЛС "Дунай-3У" является автоматической секторной станцией с непрерывным излучением сигнала в секторе 51 град. по азимуту и 48 град. по углу места. Предназначена для обнаружения, слежения, определения координат и параметров траектории полета баллистических ракет и искусственных спутников Земли и является частью системы ПРО, принятой на вооружение в 1978 г. РЛС имеет разнесенные по местности передающую и приемную волноводнощелевые фазированные антенные решетки с частотным управлением положением луча по азимуту и фазовым по углу места. Отличается большим диапазоном, высокой точностью измерения параметров траектории полета целей благодаря узкой диаграмме излучения, высокими возможностями по обработке высокоскоростных целей, повышенной помехозащищенностью за счет высокой частотной избирательности антенны, способностью обнаружения малозаметных целей, доступностью отдельных каналов для пяти измерений координат цели. Управление РЛС и обработка информации осуществляется автоматически высокопроизводительной вычислительной системой с тройным резервированием. РЛС обнаруживает с высокой вероятностью 90% всех составляющих сложных баллистических целей на расстоянии не менее 2000 км в секторе ответственности при низкой вероятности ложных тревог и высоком коэффициенте безотказной работы при малом количестве обслуживающего персонала. РЛС может сопровождать одновременно не менее 30 сложных баллистических целей и рассчитана на долговременную непрерывную работу.
Из-за недостаточного финансирования 8.05.1988 г. на узле произошел пожар, в результате которого командный центр станций выгорел. Для имитации работы комплекса передающая часть РЛС продолжала некоторое время работать. В настоящее время не функционирует"
РЛС обнаружения типа "Днестр"
Работа над созданием принципиально новой РЛС "Днестр" (главный конструктор Ю.В. Поляк), предназначенной для обнаружения головных частей БР и космических аппаратов, началась в середине 1950 гг. в Научно-исследовательском радиотехническом институте (НИРИ) АН СССР под руководством А.Л. Минца. После успешной отработки опытного образца этой станции на 10 государственном полигоне (июль 1962 г.) была поставлена задача (ноябрь 1962 г.) на создание четырех РЛС "Днестр" в районах Оленегорска, Скрунде, Мишелевки и Балхаша. Их строительство началось в период 1963-1964 гг.
Первая станция "Днестр" комплекса ПРН и ККП была успешно испытана в 1967 году. Основой работы комплекса был принцип использования информации от разнесенного на местности радиолокатора (информация от РЛС поступала на КПК РО, которой по ней строил траекторию полета БР и космических объектов с определением параметров их движения в автоматическом режиме). Отдельные радиотехнические узлы (ОРТУ) РО-1 и РО-2 обеспечили надежный контроль ракетных баз США, а ОРТУ обнаружения спутников (ОС) ОС-1 (Иркутск) и ОС-2 (Балхаш), принятые на вооружение 13.02.1973 г. - существенно расширили возможности по контролю космического пространства и прикрыли юго-восточное ракетоопасное направление.
По расчетным данным, максимальная дальность обнаружения БР надгоризонтными наземными РЛС при стрельбе на 1600, 3200 и 8000 км дальность их обнаружения составляет 1440, 2400 и 3520 км соответственно в секторе обзора площадью в 6000 км. В РЛС "Днестр" была применена управляющая машина М-4.
На ОС-1 и ОС-2 (1967-1968 гг. (приняты на вооружение 13.02.1978 г.) был развернут радиолокационный комплекс систем ПРН и ККП, который включал 8 сдвоенных РЛС "Днестр" и 2 командно-вычислительных центра (КВЦ) на разнесенных (более 1000 км) позициях. Комплекс (главный конструктор Ю.В. Поляк) обеспечил создание сплошного радиолокационного барьера протяженностью 5000 км и возможность автоматического обнаружения КА на высотах до 3000 км. На 2 и более смежных витках комплекс обеспечивал обнаружение и определение параметров ИСЗ, определение их орбит, идентификацию космических объектов и прогнозирование их движения, ведение каталога объектов, подготовку и выдачу целеуказаний на их перехват.
На ОРТУ "Балхаш" было развернуто 5 сдвоенных РЛС и один КВЦ, на ОРТУ "Мишелевка" – 3 сдвоенных РЛС и один КВЦ. Эти узлы существенно расширили возможности по контролю космического пространства, прикрыли юго-восточное ракетоопасное направление и функционируют по настоящее время.
Через 8 лет после принятия решения о создании РЛС "Днестр" на вооружение Советской Армии был принят (25.08.1970 г.) комплекс раннего обнаружения (РО) атакующих БР в составе командного пункта (КПК РО) и узлов РО-1 (Мурманск), РО-2 (Рига).
РЛС обнаружения типа "Днепр"
С середины 1960 гг. на базе РЛС "Днестр" проектировалась новая РЛС "Днепр" с дальностью обнаружения 2500 км. В это же время, была поставлена задача создать систему предупреждения о ракетном нападении (СПРН), которая должна обеспечить контроль всех ракетоопасных направлений. Первый эскизный проект СПРН был предложен РТИ АН СССР в 1968 г. на основе модернизированных РЛС "Днепр" и перспективной РЛС "Дарьял". В последующем узлы СПРН были созданы в 1968-72 гг. на Западной Украине (ОРТУ "Берегово"), в Крыму (ОРТУ "Николаев"), Казахстане (ОРТУ "Балхаш"), Сибири (ОРТУ "Мишелевка") и на Кольском полуострове (ОРТУ "Оленегорск").
Одновременно с их созданием модифицировалась и РЛС с названием "Днепр-М" (главный конструктор В.Е. Орданович). Она отличалась улучшенным зондирующим сигналом, использованием систем его обработки, когерентного накопления импульса, улучшенным управлением излучением антенн и повышенной помехоустойчивостью. Станция излучала зондирующие сигналы в дециметровом диапазоне волн (длина волны 0,1 м) в секторе ответственности 50 град. Приемник от передатчика был удален на 3 км, дальность обнаружения достигала 4800 км.
Строительство РЛС "Днепр-М" было начато в начале 70 гг. на указанных ОРТУ. Государственные испытания РЛС "Днепр-М" прошла в 1968-1976 гг. в Заполярье на радиотехническом узле в Оленегорске. Несмотря на истечение сроков гарантийной эксплуатации РЛС типа "Днепр" в 1995-1996 гг. эксплуатация некоторых из них была продолжена за счет своевременного проведения регламентных работ и замены аппаратуры.
Первая станция типа "Днепр" (ОРТУ "Балхаш") была принята на вооружение в 1974 г., находится в функциональном состоянии. РЛС "Днепр" на ОРТУ "Мишелевка" модернизирована до уровня "Днепр-М" и функционирует. ОРТУ "Берегово" (Мукачево) с РЛС "Днепр" следила за территорий Атлантики и Европы, находится в функциональном состоянии.
РЛС "Днепр" на мысе Херсонес (ОРТУ "Николаев") была модернизирована уровня "Днепр-М" и постоянно следила за территорией Турции, Саудовской Аравии, Израиля и части Ирана. Она первая обнаружила пуски БР "Скад" во время войны в Персидском заливе, а также единственный пуск БР "Иерихон" на испытаниях в Израиле. ОРТУ "Берегово" и "Николаев" контролировали ракетоопасные западное и юго-западные направления. РЛС "Днепр", кроме того, несут основную нагрузку по контролю космического пространства. Они способны выявить и определить координаты космического объекта на дальности до 1900 км со временем предупреждения 10-15 мин.
После распада СССР РЛС, на ОРТУ "Николаев" и "Берегово" стали собственностью Украины, организационно вошли в состав украинских Вооруженных сил и эксплуатируются украинским военным персоналом. В оперативном отношении они решали задачи в интересах СПРН Российской Федерации.
Загоризонтная РЛС обнаружения типа "Дуга"
Загоризонтная (ЗГ) РЛС типа “Дуга” предназначена для раннего обнаружения межконтинентальных баллистических ракет по их стартовому факелу. В основу ее создания положен принцип загоризонтной локации на основе отражения радиосигнала от ионосферы в диапазоне коротких волн, впервые предложенный в 1946 г. конструктором Н.И. Кабановым. Работы по созданию ЗГ РЛС типа "Дуга" были начаты в 1960 гг. (НИИДАР, главный конструктор Ф.А. Кузьмин). В 1970 г. опытный образец ЗГ РЛС типа "Дуга" был успешно испытан при пусках отечественных БР в условиях средних широт и относительно спокойной ионосферы. Ракеты отслеживались с момента старта на Дальнем Востоке и в акватории Тихого океана до момента достижения ими полигона на Новой Земле.
Первая ЗГ РЛС в районе г. Николаев (Украина) на узле "Дуга" начала работу 7.11.1971 г. Приемная антенна, высотой 135 м и шириной 300 м, была оснащена 330 вибраторами размерами около 15 м каждый. Передающая антенна имела ширину 210 м и 85 м по высоте. Наряду с антеннами стационарный комплекс, кроме того, включал 26 передатчиков размером с двухэтажный дом каждый, которые собирались Днепропетровским машиностроительным заводом. Станция обеспечивала просмотр воздушного пространства, включая и Китая. По неофициальным данным в настоящее время эта станция демонтирована и сдана на металлолом, а бывший Николаевский филиал НИИДАР (ныне Украинский радиотехнический институт - УРТИ), проводивший работы по этой тематике, практически не функционирует. После нее были построены еще две ЗГ РЛС типа "Дуга" с целью надежного обнаружения группового и массового старта МБР с территории США.
Вторая станция серии "Дуга" была построена на узле "Дуга-1" под Чернобылем (Украина) и после завершения ее строительства в 1985 г. стала эксплуатироваться. Размещение вблизи Чернобыльской АЭС было обусловлено ее высокой энергоемкостью - потребляемая мощность около 350МВт (Больше мощности Томской ГРЭС-2 -прим. автора). Первые электромагнитные посылки (1976 г.) в диапазоне частот 3,26-17,54 Мгц блокировали рабочие частоты связи и авиации, что привело к модификации станции. РЛС была способна обнаружить старт крылатой ракеты "Томагавк" с подводных лодок в Атлантическом океане. Ее работу можно было обнаружить по звукам в радиоприемниках, напоминающих характерный стук дятла. Государственные испытания станции были начаты в начале 1986 г., но после аварии на ЧАЭС станция была законсервирована, а в 1987 г. принято решение о ее закрытии.
Еще одна станция ЗГ РЛС была построена в районе г. Комсомольск-на-Амуре на узле "Дуга-2". Поставленная на боевое дежурство 30 июня 1982 г., она имела зону ответственности с охватом Тихого океана до границ США. Вследствие низкой эффективности двухскачковой загоризонтной радиолокации во второй половине 1980 гг. возник вопрос о целесообразности использования по прямому назначению узла "Дуга-2" и в 1987 г. его задачи были уточнены. Но в начале 1990 гг. на узле произошел пожар и, в результате этого, станция прекратила свое функционирование в составе СПРН.
При эксплуатации загоризонтных РЛС в условиях северных широт, через которые могли пролегать трассы МБР, нормальному их функционированию серьезные помехи оказывали хаотические возмущения ионосферы. В результате этого, а также ряда других причин, в окончательную эксплуатацию эти узлы приняты не были.
Лирическое отступление
На одном из форумов посвященных аварии на ЧАЭС нашел такой коммент(очень старый), позже он был перенесен на сайт Priryat.com
«Знаем, знаем, персонал ЧАЭС никакого отношения к аварии не имеет. Во всём виновата работа сверхмощных антенн военной станции «Чернобыль-2». Мало того, что с их помощью проводилась космическая разведка и обеспечивалась противоракетная оборона СССР с западного направления, она ещё и держала под контролем атлантическое побережье США. Это было бы ещё ничего, но с 1985 г. её антенны стали использовать ещё и для распространения гамма-квантовой энергии фазовым сверхчастотным излучением, а катастрофа на ЧАЭС в апреле 1986 г. произошла из-за резкого увеличения излучения гамма-квантов во время эксперимента с целью их контролированного распространения. Это излучение оказалось направленным прямо на реактор 4-го блока. Оно то и спровоцировало его взрыв». Примерно такие аргументы приводят одни сторонники этой гипотезы. «Ну, что вы!» - возражают другие её сторонники. – «Смотрите глубже. Гамма-излучение здесь не причём. Всё дело в том, что Чернобыль-2 являлся одним из центров психотропного оружия. И психотропное излучение его антенн в ночь на 26 апреля 1986 г. было направлено как раз на 4-й блок. Находясь под его неотразимым влиянием, дежурная смена 4-го блока совершила все те роковые действия, которые и привели к Чернобыльской аварии».
На одном из форумов посвященных аварии на ЧАЭС нашел такой коммент(очень старый), позже он был перенесен на сайт Priryat.com
«Знаем, знаем, персонал ЧАЭС никакого отношения к аварии не имеет. Во всём виновата работа сверхмощных антенн военной станции «Чернобыль-2». Мало того, что с их помощью проводилась космическая разведка и обеспечивалась противоракетная оборона СССР с западного направления, она ещё и держала под контролем атлантическое побережье США. Это было бы ещё ничего, но с 1985 г. её антенны стали использовать ещё и для распространения гамма-квантовой энергии фазовым сверхчастотным излучением, а катастрофа на ЧАЭС в апреле 1986 г. произошла из-за резкого увеличения излучения гамма-квантов во время эксперимента с целью их контролированного распространения. Это излучение оказалось направленным прямо на реактор 4-го блока. Оно то и спровоцировало его взрыв». Примерно такие аргументы приводят одни сторонники этой гипотезы. «Ну, что вы!» - возражают другие её сторонники. – «Смотрите глубже. Гамма-излучение здесь не причём. Всё дело в том, что Чернобыль-2 являлся одним из центров психотропного оружия. И психотропное излучение его антенн в ночь на 26 апреля 1986 г. было направлено как раз на 4-й блок. Находясь под его неотразимым влиянием, дежурная смена 4-го блока совершила все те роковые действия, которые и привели к Чернобыльской аварии».
РЛС обнаружения типа "Даугава"
РЛС "Даугава" (главный конструктор А.А. Васильев) была создана в 1977 г. Она представляла собой макет приемного центра станции нового поколения "Дарьял" с уменьшенной в 2 раза по высоте приемной антенной и неизменными приемной аппаратурой и вычислительным комплексом. В станции впервые были использованы крупноапертурные ФАР с фазовым управлением и гибридная СВЧ-технология. В 1978 г. РЛС "Даугава" с целью повышения основных характеристик ОРТУ в Оленегорске на северном ракетоопасном направлении была поставлена на боевое дежурство и дополняла приемную часть РЛС "Днепр". Это повысило помехозащищенность и живучесть всего комплекса, достоверность информации и ее оценки. В новом качестве двухпозиционный радиолокационный узел вошел в состав СПРН.
В последующем на основе РЛС "Днепр" и "Даугава" были созданы станции нового поколения серии "Дарьял".
РЛС обнаружения типа "Дарьял"
Непрерывное развитие средств воздушного нападения повысили требования к эффективности СПРН. В связи с этим РТИ был предложен проект новой практически глобальной космической системы обнаружения стартов БР и создания двухдиапазонного периферийного радиолокационного поля и новой сверхмощной помехозащищенной РЛС для СПРН. Они должны были стать основой новых узлов и заменить РЛС на уже существующих, "замкнув" тем самым кольцо периферийного радиолокационного поля страны.
Были разработаны два альтернативных проекта: первый (РЛС "Дарьял") представили сотрудники РТИ во главе с В.М. Иванцовым (1971–1972 гг.), второй ("Дарьял-С") - сотрудники НИИДАР во главе с А.Н. Мусатовым (1973 г.). Станция проекта РТИ предполагала использование нового (фазового) метода сканирования пространства на основе использования фазированной антенной решетки (ФАР), возможность технического и технологического прорыва в области создания высокопотенциальных РЛС. РЛС второго проекта сохраняла принципы построения станции семейства "Дунай" (частотный метод сканирования с непрерывным излучением), а также позволяла использовать при его реализации существующей технологической и производственной базы, но не обещала существенного прогресса в области радиолокационной техники. Несмотря на то, что оба проекта отвечали требованиям задания, победил первый проект с РЛС "Дарьял", а ее главным конструктором был назначен В.М. Иванцов, первым заместителем – А.М. Скосырев.
Суть первого проекта базировалась на поэтапном развитии радиолокационного поля СПРН метрового диапазона с доведением характеристик всех радиолокационных узлов до характеристик РЛС "Дарьял". Основу этой программы составляли так называемые универсальная приемная позиция (УПП) и типовая передающая позиция (ТПП). УПП позволяла принимать и обрабатывать отраженные от цели сигналы, излучаемые локатором "Днепр", и отличалась от приемной позиции РЛС "Дарьял" большими возможностями по управлению и помехозащищенности. Дальнейшее совершенствование узла обеспечивалось заменой "Днепра" на ТПП, работающую совместно с ранее созданной на узле УПП.
РЛС "Дарьял" отличается повышенным энергетическим потенциалом (мощность излучения около 2 МВт), который обеспечивает обнаружение целей размером с футбольный мяч на дальности до 6000 км в секторе обзора 110 град. по азимуту, повышенной точностью измерения параметров, высоким быстродействием и пропускной способностью, помехоустойчивостью, способностью обнаружения и одновременного сопровождения около 100 объектов.
Станция состоит из 2 разнесенных между собой позиций – универсальной приемной позиции (УПП), которая имела лучшие показатели по управлению и защищенности в сравнении с приемной частью РЛС "Днепр", и типовой передающей позиции (ТПП). При этом обе позиции совместимы с позициями РЛС "Днепр". Это позволяет поэтапно модернизировать функционирующий узел с РЛС "Днепр" до характеристик РЛС "Дарьял". На первом этапе на ОРТУ размещалась УПП, способная принимать и обрабатывать сигналы, излучаемые РЛС "Днепр", а на втором - заменить саму РЛС "Днепр" на ТПП. Передающий центр представлял собой многоэтажное здание высотой около 100 м., на передней наклонной части которого размещалась ФАР, основу которой составляли антенны размером 40х40 м, состоящие из 1260 передатчиков. Приемная часть РЛС "Дарьял" представляла собой первую в мировой практике адаптивную ФАР метрового диапазона, состоявшую из 4048 приемных крест-вибраторов с 8096 усилителями. Антенна размещалась 18 этажном здании. Многие достоинства РЛС "Дарьял" обеспечивались высокопроизводительным вычислительным комплексом, который управлял работой РЛС, контролировал функционирование ее устройств и автоматически обрабатывал информацию, а также решал другие дополнительные задачи. Отработка РЛС осуществлялась на макетах приемного и передающего центров без создания экспериментального образца. В качестве макета приемной части использовалась РЛС "Даугава", передающей части макет (9 передатчиков и антенна из 27 вибраторов) на полигоне Сары-Шаган рядом с бывшей РЛС ЦСО-П.
о решению 1975 г. на базе РЛС "Дарьял" создавалось 2 узла - РО-30 (в районе г. Печора) и РО-7 (в районе г. Габала, Азербайджан). Весной 1975 г. началось ускоренное строительство узла РО-30, который в конце 1983 г. успешно завершил совместные испытания, а в марте 1984 г. был принят на вооружение. Габалинская РЛС (узел РО-7) успешно прошла испытания к концу 1984 г., а 19.02.1985 г. была принята на вооружение. Станция рассчитана на обнаружение стартов БР в акватории Индийского океана, не способна обрабатывать информацию самостоятельно, и работает совместно с центрами ее приема и обработки “Квадрат” и “Швертбот” под Москвой. С вводом этих узлов в строй СПРН могла обнаруживать атакующие МБР и БР подводного базирования.
РЛС "Дарьял-У" (главный конструктор А.А. Васильев) от станции "Дарьял" отличалась более низким энергетическим потенциалом, меньшим в 2 раза количеством передатчиков на передающей позиции и существенным ростом возможностей по управлению этим потенциалом. При этом обеспечивалось оптимальное распределение излучаемой энергии в режиме обзора и сопровождения цели за счет дробления сигнала. Были увеличены разрешающая способность по дальности, помехозащищенность (за счет реализации режима адаптации приемной ФАР), мощность вычислительного комплекса на базе многопроцессорной ЭВМ М-13 (до 2,4 млрд. операций в секунду, что позволило реализовать цифровую обработку сигнала и значительно усовершенствовать алгоритм работы РЛС).
Модифицированная РЛС "Дарьял-УМ" (главный конструктор В.М. Иванцов) отличалась изменениями в приемной и передающей позициях. В УПП были увеличены секторы сканирования и уменьшены потери на его краях, в ТПП - увеличены секторы сканирования, коэффициент полезного действия передатчиков, улучшена их конструкция и другое.
РЛС обнаружения типа "Волга"
РЛС "Волга" предназначена для обнаружения в полете баллистических ракет и космических объектов на расстоянии до 5000 км, а также сопровождения, идентификации и измерения координат целей на западном ракетоопасном направлении с последующей выдачей информации о состоянии воздушного пространства на Центральный командно-вычислительный пункт СПРН.
РЛС "Волга" (главный конструктор С. Миронов) СПРН разработана в НИИДАР (70-80 гг.) и представляет собой уникальную принципиально новую первую отечественную твердотельную цифровую станцию с возможностью перестройки частоты в широком диапазоне волн и работы в 2 частотных диапазонах. Управление передающими и приемными модулями осуществляется с использованием расположенной внутри РЛС зеркальной антенной. Высокопотенциальная станция с антеннами в виде активных ФАР, состоящих из нескольких тысяч приемных и передающих модулей, включает передающую и приемную позиции. Высокие точностные характеристики станции обеспечиваются за счет использования цифровых вычислительных комплексов, а ее модульное исполнение обеспечивает возможность ее поэтапного создания, развития и последующей модернизации без вывода станции из состояния дежурного режима.
Ее строительство было начато в 1981 г. (пос. Ганцевичи, 48 км юго-восточнее г. Барановичи) в Белоруссии, когда в Германии и Италии базировалось 180 американских ракет "Першинг-2". После их вывода из Европы строительство станции законсервировали, а функции контроля северо-западного направления осуществляла РЛС "Днепр" в Латвии. Там же возводилась еще одна станция типа "Дарьял". Но после ухода российской армии из Латвии "Днепр" был демонтирован и вывезен в Россию, а здание новой РЛС было взорвано местными властями в середине 90 годов. Поэтому, несмотря на прикрытие этого направления силами орбитальной группировки Космических войск и другими РЛС СПРН. В связи с этим было принято решение достроить законсервированный объект в Барановичах для восстановления единого радиолокационного поля на западном и северо-западном направлениях, а также повысить его эффективность и надежность.
15 декабря 1999 г. были начаты предварительные (конструкторские) испытания РЛС "Волга", в 2002 г. принята в боевой состав Космических войск, а в 2003 г. была поставлена на боевое дежурство в системе предупреждения о ракетном нападении. В секторе ответственности (120 град. по азимуту) она обеспечивает слежение за ракетными пусками на дальности в 5000 км и наблюдение за космическими объектами размером с шарик диаметром в несколько миллиметров на любой из орбит. Один из лучших на сегодняшний день вычислительных комплексов позволяет мгновенно определить любую зафиксированную пусковую вспышку и предполагаемую траекторию полета ракеты. В последующем информация поступает на командный пункт Космических войск РФ.
В результате постановки станции на боевое дежурство на 85% была закрыта брешь, образовавшаяся после закрытия РЛС в Скрунде, возобновлен контроль районов патрулирования американских и британских подводных лодок с МБР "Трайдент" в Северной Атлантике и Норвежском море. В целом же восстановлено единое радиолокационное поле на западном и северо-западном направлениях, а также повышена эффективность СПРН, которая совместно системой контроля космического пространства (ККП) и средствами противоракетной обороны (ПРО) обеспечивают Ракетно-космическую оборону (РКО) страны.
РЛС СПРН "Волга" полностью автономно функционирующий объект со своими источниками энерго- и водоснабжения (ледяная вода необходима для охлаждения ФАР), созданный совместными усилиями предприятий ОПК России и Белоруссии. В автоматическом режиме станция поддерживает связь с многофункциональной станцией "Дон-2Н" под Москвой.
Многофункциональная РЛС типа "Дон-2Н" (Pill Box)
РЛС "Дон-2Н" (главный конструктор В.К. Слока) разработана в Радиотехническом институте АН СССР имени А.Л. Минца. При строительстве станции под Москвой (Софрино), которое началось в 1978 г., было использовано более 30 тыс. т металла, 50 тыс. т бетона, 20 тыс. км кабеля, сотни километров водопроводов и более 10000 чугунных задвижек к ним. После установки, монтажа и наладки оборудования (1980-1987 гг.) в 1989 г. станция была принята на вооружение, а в 1996 г. – поставлена на боевое дежурство.
Станция является стационарным наземным комплексом радиотехнической аппаратуры, сопряженным с вычислительной системой КВП-135 и размещенным в одном из двух сблокированных зданий специального инженерного сооружения. Оно представляет собой усеченную правильную пирамиду, с размерами стороны нижнего и верхнего оснований 144 м и 100 м соответственно, общей высотой 33,6-35 м и большими сооружения под ней. На всех четырех боковых сторонах пирамидального здания размещены круглые ФАР диаметром 16 м для сопровождения целей и противоракет и квадратные (10.4х10.4 м) ФАР для передачи команд наведения на борт противоракет.
При ракетной атаке РЛС способна вести боевую работу в автономном режиме вне зависимости от внешней обстановки, что обеспечивается своими системами электро- и водоснабжения, мощным холодильным оборудованием, ремонтными подразделениями, а также запасами продовольствия и воды. Для связи с внешним миром имеет подземный тоннель длинной в километр. Обслуживающая смена станции включает 100 человек. В мирной обстановке РЛС "Дон-2Н" работает в режиме малой излучаемой мощности.
Многофункциональная РЛС "Дон-2Н" кругового обзора предназначена для обнаружения баллистических целей на высоте до 40000 км, их сопровождения (до 100 целей), определения координат и наведения противоракет (несколько десятков) при контроле воздушного пространства России и стран Содружества. Это моноимпульсная радиолокационная станция сантиметрового диапазона с крупномодульными фазированными активными антенными решетками (ФАР), электронным управлением характеристиками и положением в пространстве передающей и приемной диаграммами направленности, цифровой обработкой радиолокационных сигналов. Радиолокационная станция "Дон-2Н" обеспечивает одновременный обзор всей верхней полусферы в зоне ответственности комплекса. Она отличается высокой помехозащищенностью, адаптивностью к условиям обстановки, высокой информативностью, модульностью построения и высокой степенью автоматизации. В настоящее время "Дон-2Н" входит в состав системы ПРО Центрального промышленного района А-135 и может использоваться в системах ПРН и ККП.
Свои высокие боевые возможности РЛС "Дон-2Н" подтвердила в ходе совместного российско-американского эксперимента ("Одеракс") по отслеживанию малоразмерных космических объектов, когда с космического корабля "Шаттл" в 1994 г. в открытый космос были выброшены металлические шары диаметром 5,10 и 15 сантиметров. Два последних были обнаружены локаторами США, а пятисантиметровый – только РЛС "Дон 2Н" на дальности 1500-2000 км. После обнаружения целей станция их сопровождает, автоматически отстраивается от помех и селектирует ложные цели. Станция такого типа развернута и на полигоне Сары-Шаган (Казахстан) в усеченном варианте.
