Инструкция для того, как словить бодрячок?

Отсюда вывод: нефига заземлять ванны и батареи - тогда и бить никого не будет, даже под фазой...

Именно для того, чтобы не било током и заземляют ванны и батареи.

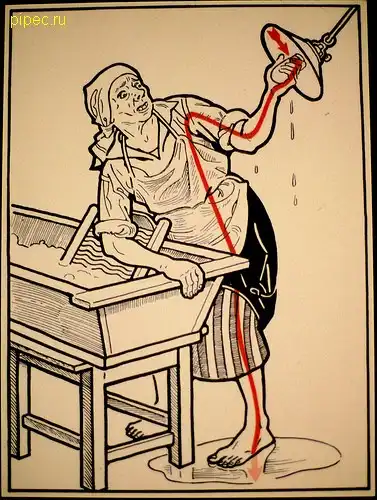

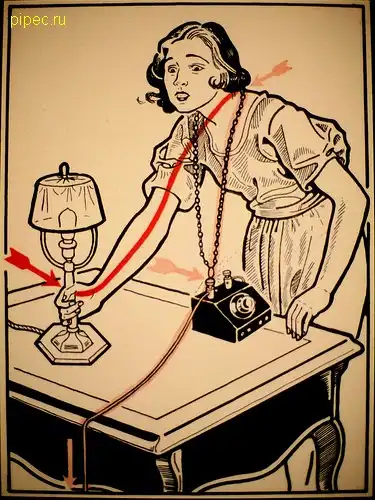

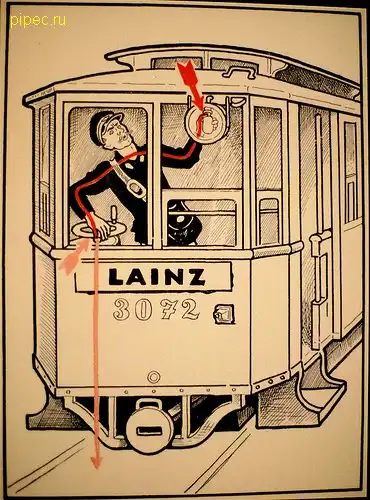

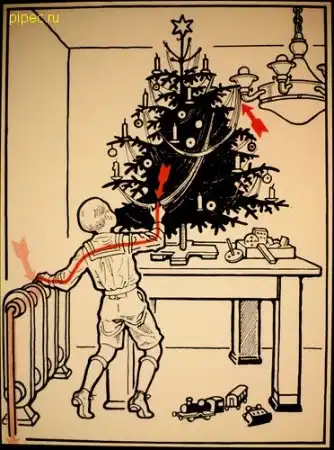

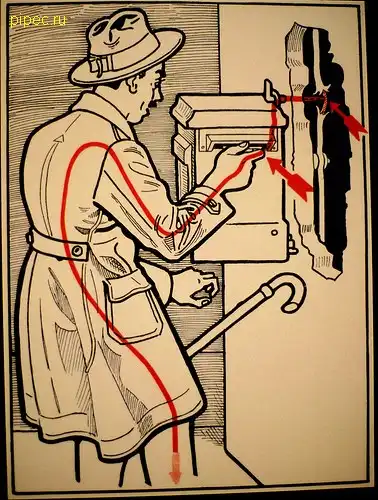

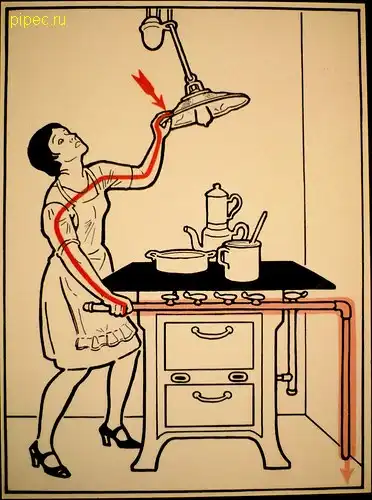

Во всех нарисованных случаях (кроме одного) есть как раз нарушение этого условия - потому и бъет током. При исправности заземления-зануления (глухозаземленная нейтраль) сразу бы выбило автоматы защиты и поражение электротоком изключается вообще.
Один особый случай - писающий мальчик на троллейбусные провода - в принципе возможен, хотя там напряжение 600 Вольт и оно постоянное, более того от земли или других открытых к прикосновению проводящий частей изолировано. Поэтому нарисованное - просто выдумка.

От всех нарисованных случаев спасет устройство защитного отключения (УЗО) - устанавливайте и живите спокойно и безопасно.

А если ванну не заземлять, то сидя в ней ты весь под фазой. А 0 у тебя нет. Поэтому и не шваркнет.



Фиг там! Если цепь замкнул именно ты (фазу на 0) сначала долбанет тебя, а уж потом УЗО не даст тебе подохнуть.

...И "словишь бодрячок"
А про мальчика в Разрушителях Мифов сюжет был!
И про Ванную тоже...
И вообще они там много чего жахали.
P.S. Автор хорошо эмоции передал

Был случай парень сцал с моста ЖД попал на контактный провод, там 25000 Вольт переменки (в Томске 3000 постоянки) так вот он остался жив, но то что сможет когда либо иметь детей и как у него вообще с этим делом это не трудно предугодать :)

на одной неправильно, там где на провода ссыт чел

Инструкция по тому как вас может уЁбать током,выбирайте какой нраица???

жесть какая то 0_о инструкция для самоубийц?

Zoran,
Поучи правила электро-технической безопасности и посмотри на рисунки. В случае с ванной, "ноль" это столб воды и металлические трубы канализации и водопровода, проходящие в земле. (попробуй коротнуть фазу на свою незаземленную ванну!) И дать гарантию? что тебя не шваркнет можно только сидя в пустой, неподключенной к водопроводу ванне на диэлектрической подстилке.
УЗО (не путать с автоматами перегрузки) и заземленная ванна - наилучшая защита. Согласен с Barret-ом на 100%. УЗО реагирует на "утечку" а не на КЗ.
Вот только жаль, что большинство наших домов не имеет заземления (УЗО без земли не работает), а многие "электрики" уверенны, что ноль и земля - одно и тоже.

комиксы от Николы Тесла

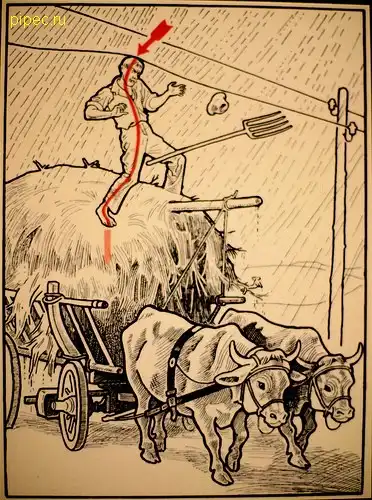

Мой брат как-то испытал на себе один из вариантов (мальчик на крыше с летающим змеем). Ему повезло, что один из проводов оборвался. Отделался ожогами ладоней и еще около получаса его колбасило крупной дрожью.

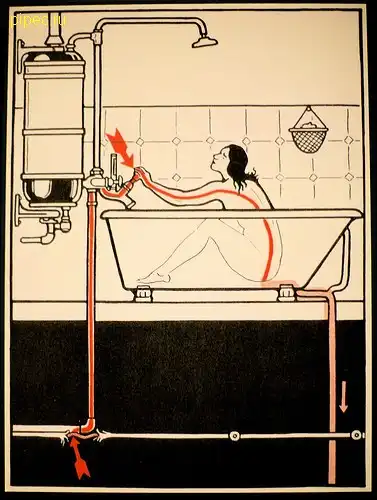

Насколько я вижу в случае с ванной там как раз фаза по струе воды прошла. И там долбануло, потому что сливная труба видимо металлическая.

А сливные трубы сейчас в большинстве своем пластик. Поэтому конкретно этот случай с пластиковой сливной трубой не канает. В случае, когда ванна не заземлена.



Правила мне известны. Они не всегда соблюдаются. И! Меры в них описанные не являются единственно верным решением. Там просто одно из решений, но "узаконенное" правилами.

Просто за правило взято, что всё должно быть заземлено. Можно взять за правило, что всё должно быть не заземлено (читай - изолировано) - эффект в плане безопасности тот же.

Где бы ты ни был и что бы ты не делал - всё равно током уепёт!

По логике это правильно, однако не забывай про статическое электричество, да и у незаземленных предметов всегда будет разность потенциалов, постоянно будут краны током биться, хоть и не опасно, однако приятного мало.

способы самоубийства через замыкание :)

http://img.{home_url}/files/i/2008.12.16/thumbs/kopija_4_15_12_20.jpg
вот это неправдо
до 1кв током неударит

0_о надо знакомым посоветовать

сегодня ченить опробую

Это немецкий ликбез по электробезопасности 30х годов чтоли :))))))

Большинство картинок на повреждение изоляции с попаданием на корпус фазы - эта проблема давно решена защитным заземлением в комплекте с автоматикой (за долго до появления УЗО)- третий заземляющий контакт в розетках.

С дибилойдами, лезущими к воздушным линиям и в розетки, разговор особый. Рубильники тоже сейчас не протрешь - должны быть в щитах под замком.

К электрооборудованию в ванных то же свои требования. Не разу не слышали о влагозащитном исполнении и сверхнизком напряжениии 12В в особоопасных помещениях, о системе уравнивания потенциалов? ПУЭ почитайте, там и про изолирующие зоны (Это про "читай - изолировано") тоже доходчиво написано...)))

краны,током биться???ого...чёт меня ни разу от крана током не шарахало..тьфу тьфу тьфу..
а вот как то раз,меня от розетки,когда я по глупости забыла отрубить весь ток в квартире,шибануло током по правой руке такая волна прошла..я думала всё..руку потеряю...а оказалась жива..тока потом кость болела недели две)))

Правила написаны кровью. Много людей погибло, пока их придумали.
По правилам (в России это ПУЭ - имеет ранг закона) все стационарные электроустановки должны иметь глухозаземленный ноль. Глухозаземленный - это не отключаемый выключателями или предохранителями, а так же отдельными разъемами.
Все мобильные установки обязаны иметь изолированный ноль от земли.


Ошибочка в твоих рассуждениях.
во-первых: человек - это 5-50-500, т.е. 5мГн, 50пкФ, 500 Ом.
Поэтому только за счет емкости тела ты получишь хорошенький удар током. Именно из-за наличия электроемкости тела человека УЗО срабатывает от простого прикосновения только к одному фазному проводу. Поэтому УЗО ставить надо везде, и там где нет заземления тоже (хотя по ПУЭ это не может являться единственной защитой).
во-вторых: если ванна не заземлена, т.е. она не соединена с ситемой уравнивания потенциалов (СУП), то при наличии любого облачка над ванной имеем до 10кВ наведенного электричества на ванне и при прикосновении к ней за счет опять же емкости тела получаем смерельный ток (это более 30мА в течении более 2 секунд по линии тока рука-рука).


Это видимо вот отсюда взято
http://warezdoc.nnm.ru/stoiy_ubet_30_foto

Ace Lightnig заряжается?

Zoran, не вы@бывайся, Barret дело говорит! ПУЭ-это тебе не инструкция к китайскому фонарику, там все по-взрослому. Советую не просто почитать, а вникнуть в суть.

А то я не знаю.



Я сейчас печатаю, держась за отвертку, вставленную в фазу - что ж меня не колбасит???(прям за штырь, где не изолировано)В розетке фаза железно - индикатором нашел.




От статики? Йоптыть. Народ в маршрутках бы пачками умирал...


Короче рисую картинку, откуда это всё пошло.
В неком НИИ работал некий Инженер.
И вот в середине рабочего дня в разгар некой архиважной работы товарищ И обнаруживает что у него на столе фаза.
Тобишь индикатор светится. А розеток к столу подведена туева туча, и всяческого оборудования стоит куча, и всё это включено. Всё ничего, но столов в кабинете несколько, все железные, все стоят рядом, к ним и 220 и 380 и хз что еще подведено, и поводки заземления соответственно имеются. Получается, что на столе И заземление неисправно. А если на остальных исправно? Тронешь - долбанет, а работать надо. И вот встает вопрос: либо всё отключать и пол дня искать откуда фаза прилетела, но тогда прощай премия, партия и хз что ещё, либо продолжать работать с риском для жизни. Товарищ И нашел выход быстро и качественно. Взял кусачки и откусил ВСЕ поводки заземления со столов. Столы между собой соединил. Работу выполнил, план выполнил, премии заработал, спас страну.
По инструкции ли он поступил? Нет.
Обезопасил ли он свое рабочее место? Да.
ПыСы: Правда, звиздячек за нарушение ему потом выписали, ибо "ПУЭ", ну да, за это из партии не исключали, и расстрел не грозил...

ага, после такого бодрячка, долго в себя приходить будиш.
хотя 0,23кВ не опасно.

пзд

ой хахаха 12 меня убила ))) я ещё не видел что бы у одноместой кровати было два светильника )) и не могу представить что нужно сделать что бы схавится за оба ))) 105 игрался мужик ))

К сожалению не могу прочитать сообщения больше 24-го. Что с форумом я не знаю, но поиском выяснил, что ответы были и опять же с ошибками по электробезопасности. Поэтому, уважаемый Zoran, учитесь и Вы поймете свои ошибки.
Главное в электробезопасности - это срабатывание защиты без участия человека, т.е. обесточивание неисправных цепей намного раньше, чем к ним прикоснется человек.
К сожалению Ваши возражения или подколы я не прочитаю. Я, честно, боюсь за Вашу жизнь, при таких заблуждениях по теме электробезопасности.

Для всех желающих повысить свои знания по электрике приглашаю побеседовать здесь, на форуме "Электрика"
http://mastercity.ru/vforum
