Оружие России.№1. Шилка.

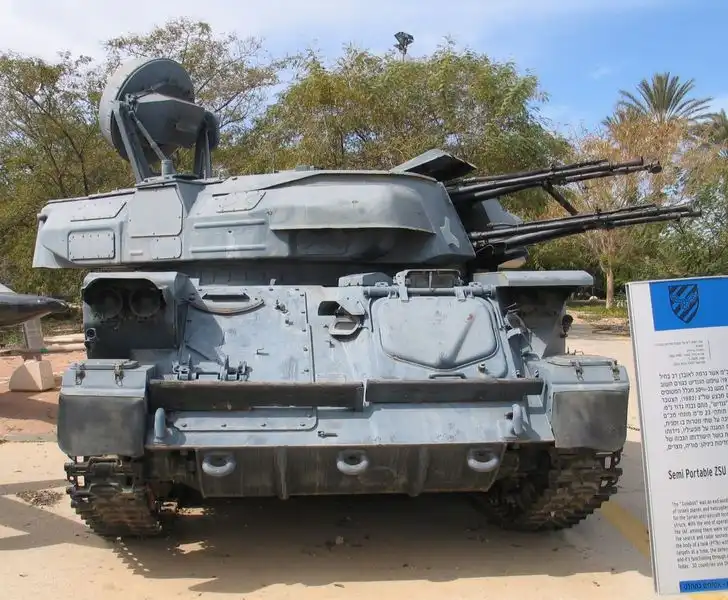

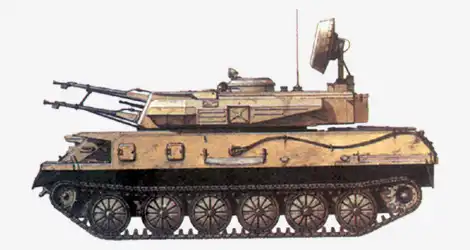

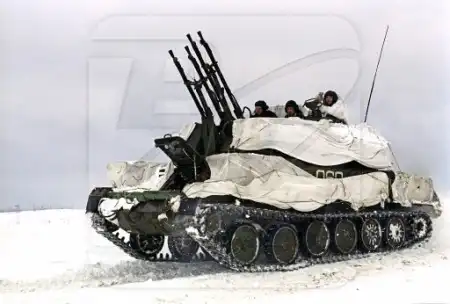

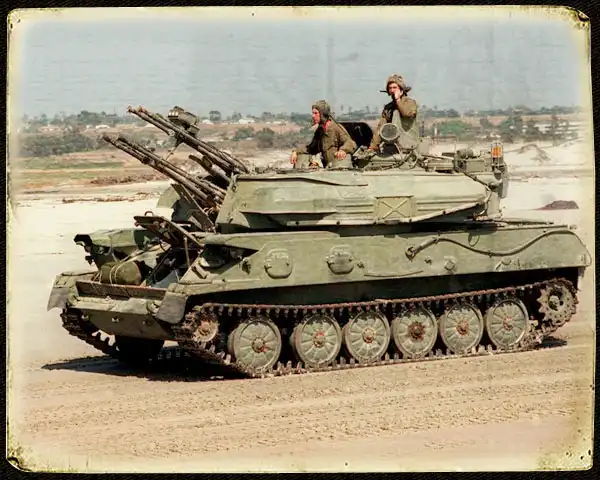

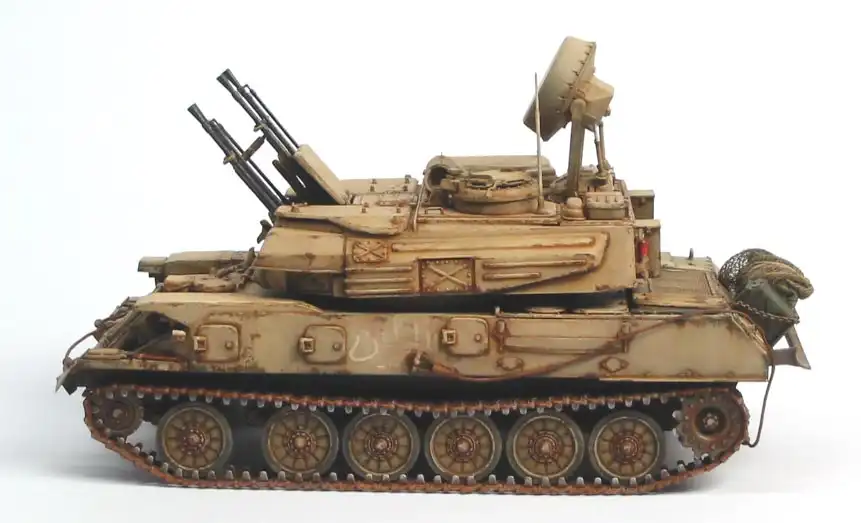

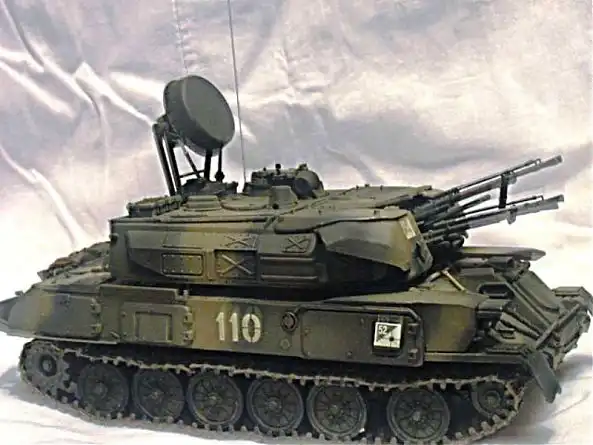

ЗСУ-23-4 «Шилка» — советская зенитная самоходная установка, серийное производство начато в 1964 году. Вооружена счетверённой автоматической 23-миллиметровой пушкой. Скорострельность установки — 56 снарядов в секунду. Наводиться на цель может вручную, полуавтоматически и автоматически. В автоматическом режиме используется штатная радиолокационная станция «Шилки».

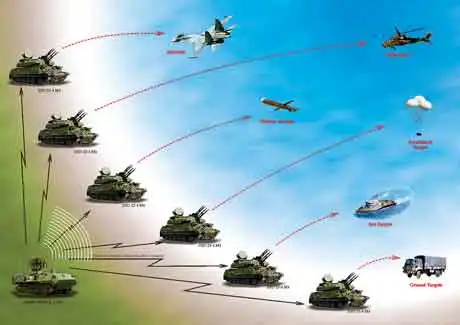

Предназначена для непосредственного прикрытия наземных войск, уничтожения воздушных целей на дальностях до 2500 метров и высотах до 1500 метров, летящих со скоростью до 450 м/с, а также наземных (надводных) целей на дальности до 2000 метров с места, с короткой остановки и в движении. Входила в состав подразделений ПВО сухопутных войск полкового звена. Была оценена потенциальным противником как средство ПВО, представляющее серьёзную опасность для низколетящих целей. В настоящее время считается устаревшей, главным образом в связи с характеристиками и возможностями её радиолокационной станции и малой эффективной дальности огня по воздушным целям. Тем не менее по настоящее время ЗСУ-23-4 состоит на вооружении зенитных частей в армиях России, Украины и других. Также успешно применяется в локальных конфликтах для поражения наземных целей.

Масса (в зависимости от модификации) от 20,5 до 21,5 тонн, экипаж — 4 человека: командир, оператор поиска, оператор дальности, механик-водитель.

Названа в честь реки Шилки, левой составляющей Амура.




Первой массовой ЗСУ, созданной в СССР, стала ЗСУ-57-2, чьё серийное производство началось, по разным данным, в 1955 или 1957 году. Но боевая эффективность этой установки, имевшей только ручную оптическую систему наведения, сравнительно невысокую скорострельность и малую скорость наведения, против скоростных реактивных самолётов, действовавших на малых высотах, оказалась крайне мала[2]. Поэтому практически сразу после запуска в производство ЗСУ-57-2, постановлением Совета министров от 17 апреля 1957 года была начата разработка двух новых скорострельных ЗСУ с радиолокационными автоматическими системами наведения, ЗСУ-37-2 «Енисей» со спаренной 37-мм артиллерийской установкой 500П, и ЗСУ-23-4 «Шилка», со счетверённой 23-мм артиллерийской установкой 2А7. Обе установки получили названия в честь сибирских рек — Енисея и Шилки. Помимо артиллерийской группы, обе установки отличались используемым шасси и радиолокационной системой наведения. «Енисей» использовал РПК «Байкал» и шасси опытной САУ СУ-100П, тогда как «Шилка» использовала РПК «Тобол» и шасси на основе САУ АСУ-85[3]. Формально установки создавались для различных задач: «Шилка» предназначалась для обеспечения ПВО мотострелковых частей, тогда как «Енисей» должен был обеспечивать ПВО бронетанковых войск[2].

Прототипы обеих ЗСУ были закончены в декабре 1960 года, а заводские и государственные испытания их продолжались до октября 1961 года. В заключении государственной комиссии, проводившей испытания, отмечалось, что «Шилка» в 1,5—2 раза превосходит «Енисей» по эффективности стрельбы по скоростным целям на высотах в 200—500 метров, зато последний обладает намного большей предельной высотой эффективной стрельбы — до 3000 метров против 1500 метров у «Шилки». При этом «Енисей» имел бо́льшую массу — 28 тонн, против 19 у «Шилки», однако по стоимости обе установки были примерно одинаковы. Комиссией были рекомендованы к принятию на вооружение обе установки, так как ни одна из них не имела решающих преимуществ, но в итоге на вооружение постановлением Совета министров от 5 сентября 1962 года была принята только «Шилка», а дальнейшие работы по «Енисею» были прекращены.

ВООРУЖЕНИЕ:
Четыре 23-мм автоматические пушки со скорострельностью 11 выстрелов в секунду каждая. Может вести огонь, как всеми четырьмя пушками, так и парой или любой из четырех. Боекомплект — 2000 выстрелов (на все четыре пушки вместе взятые)[1]. Снаряды снаряжаются в ленты. Снаряжение ленты: на три осколочно-фугасных снаряда с трассером или без (ОФЗТ/ОФЗ) один бронебойный зажигательный трассирующий (БЗТ). Стволы пушек и антенна радиолокационно-приборного комплекса полностью стабилизированы, благодря чему установка может вести эффективный огонь в движении. По азимуту и углу возвышения пушка наводится гидроприводами; также есть возможность наводить вручную, с помощью маховиков.
В состав установки входит радиолокационно-приборный комплекс орудийной наводки РПК-2, смонтированный в башне, дальность обнаружения цели — до 18 км. Также имеется аналоговый счётно-решающий прибор (СРП), который решает задачу встречи снаряда с целью




Режимы стрельбы

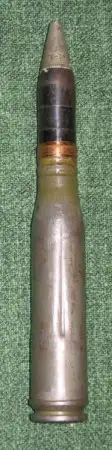

23-мм патрон с ОФЗ снарядом



Установка может стрелять по воздушным целям в автоматическом режиме — цель сопровождается комплексом по дальности и углу цели, СРП определяет необходимое упреждение, открывает огонь при достижении целью дальности эффективной стрельбы и прекращает его при прохождении целью траверза установки.
Имеется также полуавтоматический режим — наводчик совмещает перекрестие прицела с целью; дальность попадает в СРП по каналу радара — всё остальное вычисляет автоматика, и наводчику опять же остаётся только открыть огонь.
ЗСУ-23-4 имеет пять режимов боевой работы:
Автоматический;
полуавтоматический;
по запомненным координатам;
по ракурсным кольцам;
по дистанционной шкале (наземные цели).


Двигатель и трансмиссия

Двигатель — дизель В6Р. Ёмкость двух топливных баков 520 л. Запас хода без дозаправки топливом — 400 км. Вспомогательная силовая установка — газотурбинный двигатель мощностью 74 л. с., предназначен для обеспечения питанием электрооборудования РПК-2.




На вооружении:

ЗСУ-23-4 «Шилка»
Россия:
Сухопутные войска России — по состоянию на 2007 год
Морская пехота России — 60 ЗСУ-23-4, по состоянию на 2007 год
Алжир — около 225 ЗСУ-23-4, по состоянию на 2007 год
Армения
Афганистан
Болгария
Вьетнам —
Египет:
Армия Египта — 120 ЗСУ-23-4, по состоянию на 2007 год
Военно-воздушные силы Египта — 230 ЗСУ-23-4, по состоянию на 2007 год
Израиль — 60 ЗСУ-23-4 на вооружении ВВС, по состоянию на 2007 год
Индия — 75 ЗСУ-23-4, по состоянию на 2007 год
Иордания — 40 ЗСУ-23-4, по состоянию на 2007 год
Иран
Йемен — 50 ЗСУ-23-4, по состоянию на 2007 год
Киргизия — 24 ЗСУ-23-4, по состоянию на 2007 год
Конго
Куба
Лаос
Ливия
Нигерия — 30 ЗСУ-23-4, по состоянию на 2007 год
Перу — 47 ЗСУ-23-4, по состоянию на 2007 год
Польша — 44 ЗСУ-23-4, по состоянию на 2007 год
Сирия
Туркмения — 48 ЗСУ-23-4, по состоянию на 2007 год
Эритрея
Эфиопия


ЗСУ-23-4 использовалась в следующих вооружённых конфликтах:
Война на истощение (1969—1970) — в составе ПВО Египта.
Война во Вьетнаме — в составе ПВО Северного Вьетнама в последние годы войны.
Арабо-израильская война 1973 года — в составе ПВО Египта и Сирии.
Первая гражданская война в Анголе (1975—1991) — использовалась ангольской стороной.
Ливийско-египетский конфликт (1977) — в составе ПВО Ливии.
Эфиопо-сомалийская война (1977—1978) — в составе ПВО Сомали.

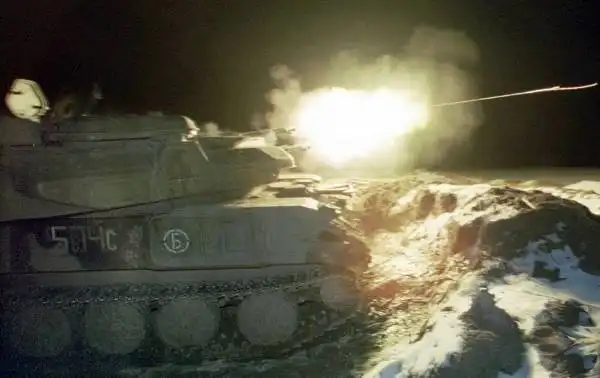

Афганская война (1979—1989) — успешно применялась в качестве орудия поддержки пехоты. Огонь автоматических пушек эффективно действовал как против открыто расположенной живой силы, так и против легких укрытий. В частности, легко разрушались глиняные жилые дома и сельскохозяйственные постройки. Нередко при этом с ЗСУ снимался радиолокационный комплекс, увеличивался боезапас и навешивалась дополнительная броня.
Ирано-иракская война (1980—1988) — применялась иракской армией.
Война в Ливане (1982) — в составе сирийской группировки в Ливане.
Война в Персидском заливе (1991) — применялась иракской армией.
Первая чеченская война (1994—1996) — использовалась федеральными силами против наземных целей. Небольшое количество применялось чеченской стороной; известно, что в феврале 1995 года огнём ЗСУ-23-4 был сбит российский штурмовик Су-25[31].
Операция НАТО против Сербии (1999) — состояла на вооружении вооружённых сил Югославии и предположительно участвовала в боевых действиях.
Вторая чеченская война — использовалась федеральными силами против наземных целей. Во время вторжения в Дагестан (август 1999 года) отмечено применение ЗСУ-23-4 чеченскими формированиями.
Иракская война (2003) — применялась иракской армией.
