Как изготавливаются процессоры Intel: история в картинках

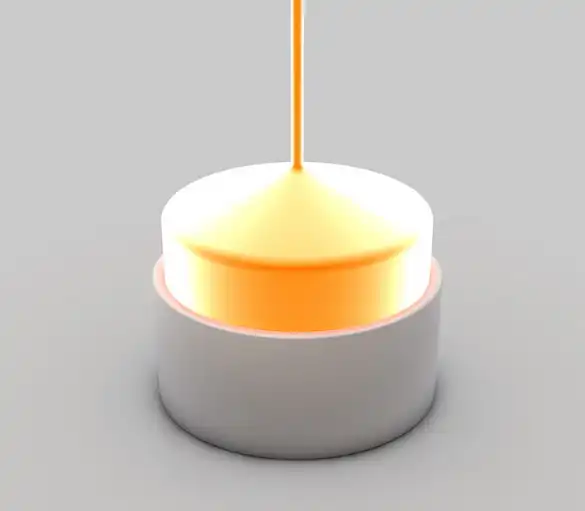

После добычи песка происходит очистка кремния от примесей - кремний очищается в несколько этапов, чтобы достичь достаточного качества для производства полупроводников - его называют кремний полупроводниковой чистоты. Он настолько очищен от примесей, что допускается только один чужеродный атом на каждый миллиард атомов кремния. После процесса очистки начинается фаза плавления кремния. На фотографии выше можно видеть крупный кристалл, выросший из расплавленного очищенного кремния.

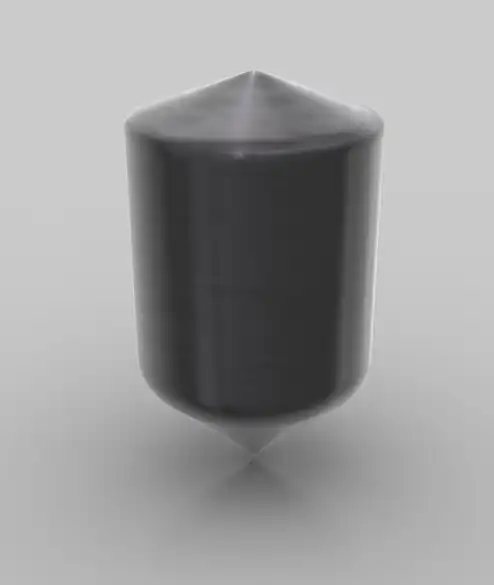

Получившаяся болванка монокристалла весит около 100 килограмм, чистота кремния составляет 99,9999 процентов.

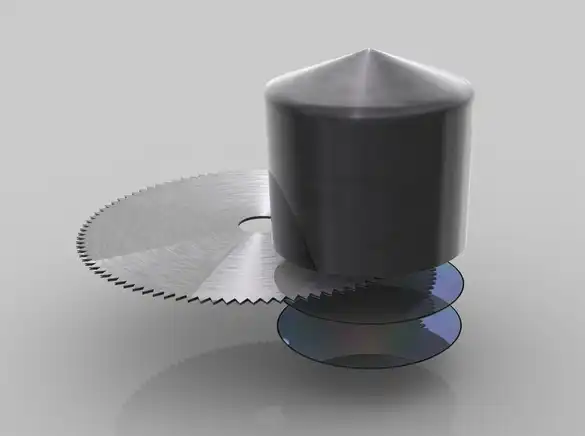

Затем болванка переходит на стадию пиления, когда из неё вырезаются тонкие отдельные диски кремния, называемые подложками (или "вафлями", wafers). Кстати, некоторые болванки бывают выше полутора метров. Монокристаллы выращивают разного диаметра - всё зависит от нужного диаметра подложек. Сегодня процессоры изготавливаются, как правило, из 300-мм подложек.

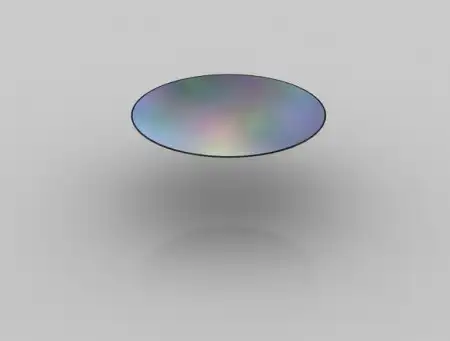

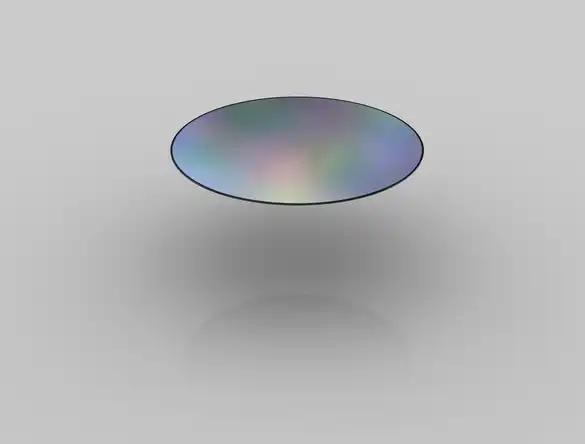

После вырезания подложки полируются, пока их поверхность не достигнет зеркально гладкого состояния. Intel не производит подложки и болванки самостоятельно, вместо этого закупая подложки у сторонних компаний. Улучшенный 45-нм техпроцесс High-K/Metal Gate у Intel подразумевает использование подложек диаметром 300 мм (или 12 дюймов). Когда Intel впервые занялась производством чипов, то использовались подложки диаметром 50 мм (2 дюйма). Сегодня Intel использует 300-мм подложки, что позволяет снизить стоимость изготовления чипов.

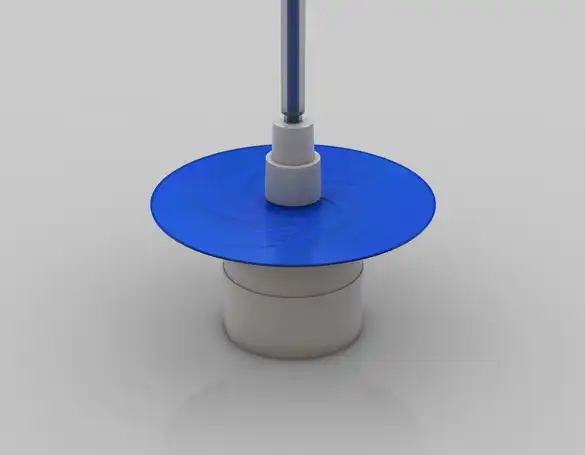

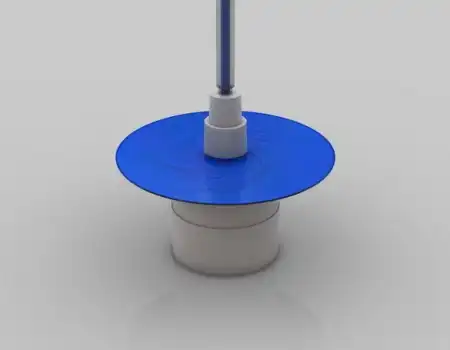

Голубая жидкость, показанная выше, формирует фоторезистивный слой, наподобие того, что используется в фотоплёнке. Подложка во время нанесения жидкости вращается, что позволяет получить равномерное покрытие, которое и гладкое, и очень тонкое.



Повторное травление и ионное легирование

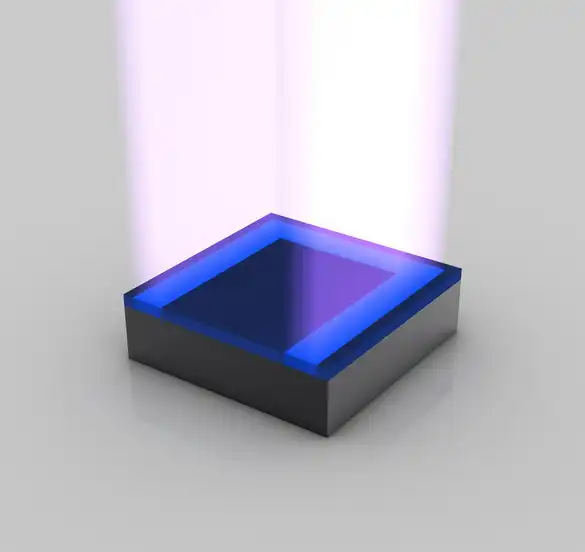

Затем подложка с фоторезистивным слоем подвергается облучению ультрафиолетом. Химическая реакция, которая происходит в слое под воздействием ультрафиолета, очень похожа на реакцию в плёнке, когда вы щёлкаете затвором фотоаппарата.
Области фоторезистивного материала подложки, которые подверглись облучению ультрафиолетом, становятся растворимыми. Облучение частей подложки происходит с помощью специальной маски, которая работает трафаретом. Под ультрафиолетовым излучением маски позволяют создавать различные структурные области микрочипа. Во время производства процессора этот этап повторяется по мере нанесения слоёв друг на друга.

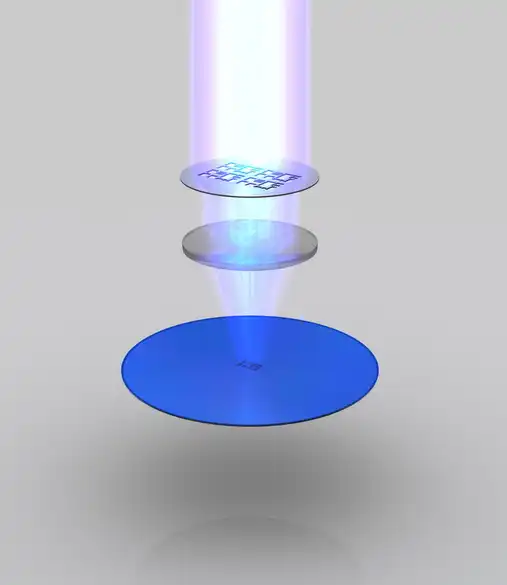

Линза (в середине) уменьшает маску до небольшой фокусной области. В итоге "отпечаток" на подложке обычно в четыре раза меньше (линейно), чем трафарет маски.



На иллюстрации выше показан один транзистор так, если бы мы могли видеть его невооружённым глазом. Транзистор работает как переключатель, управляя течением электрического тока в компьютерном микропроцессоре. Инженеры Intel разработали настолько маленькие транзисторы, что на кончике иголки их умещается около 30 миллионов.



После облучения ультрафиолетом голубой фоторезистивный слой, на который попало излучение, полностью растворяется специальной жидкостью. В итоге остаются участки слоя, закрытые маской. Это самое начало нанесения транзисторов, межсоединений и других участков электрической цепи процессора.

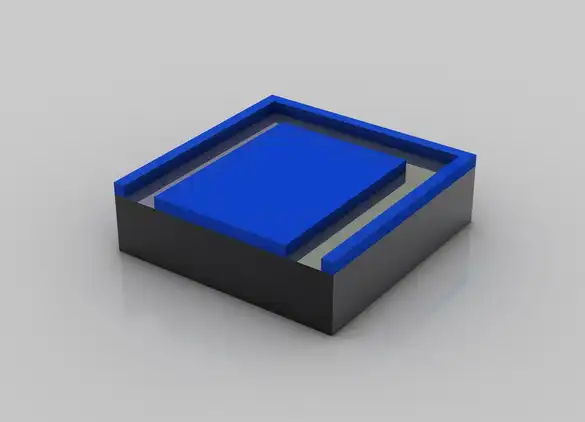

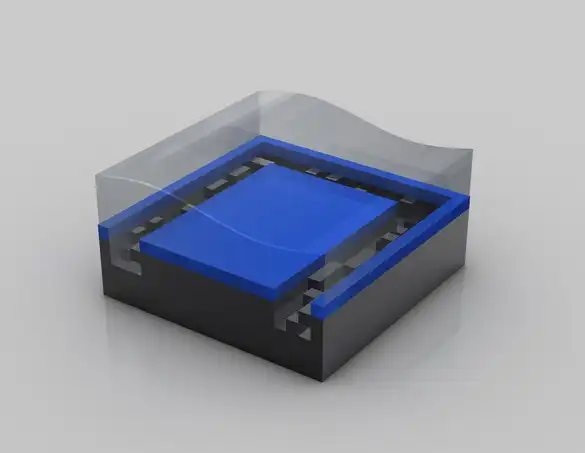

Фоторезистивный слой защищает материалы подложки, которые не должны быть вытравлены. А облученные области вытравливаются с помощью химикатов.

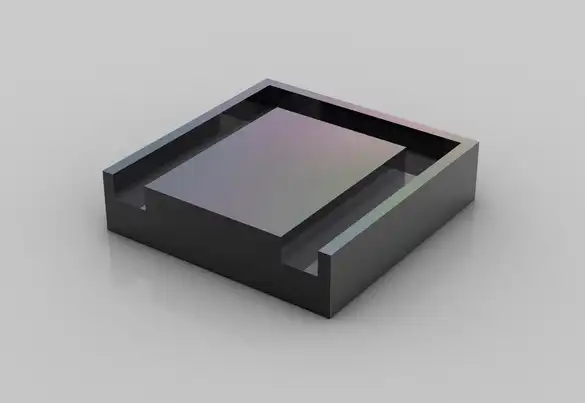

После травления удаляется и фоторезистивный голубой слой, после чего становится видна требуемая форма.



Затем вновь наносится слой фоторезистивного материала (голубой), и вновь происходит облучение ультрафиолетом через маску. Затем облучённый фоторезистивный слой снова смывается и начинается другой процесс, называемый ионным легированием. На данном шаге участки подложки обогащаются ионами, в результате чего кремний меняет свои физические свойства, позволяя процессору управлять потоками электрического тока.

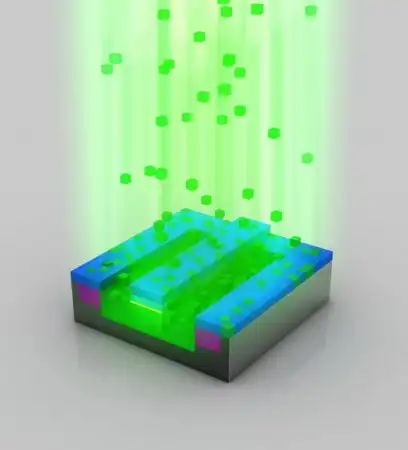

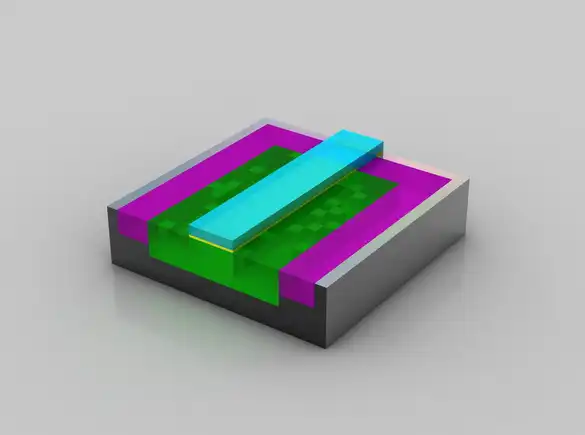

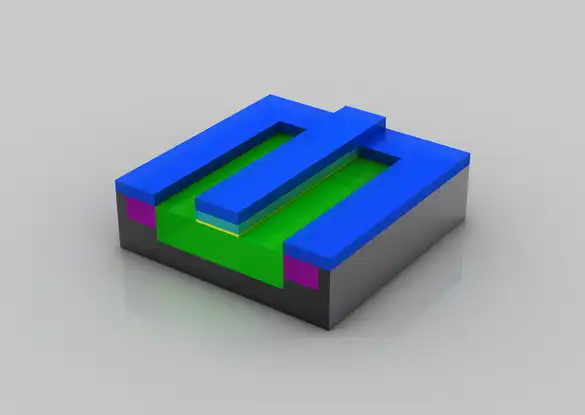

Во время внедрения ионов (часть процесса ионного легирования) открытые области кремниевой подложки бомбардируются потоками ионов. Ионы проникают в кремний, после чего как раз меняют свойства проводимости участка кремниевой подложки. Ионы сталкиваются с подложкой на очень высокой скорости. Электрическое поле ускоряет ионы до скорости более 300 000 км/ч.



После внедрения ионов фоторезистивный слой удаляется, а материал, подвергшийся легированию (зелёный) теперь насыщен чужеродными атомами.

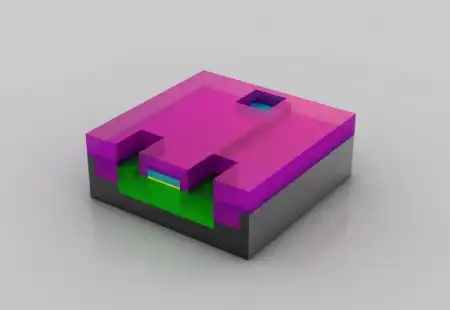

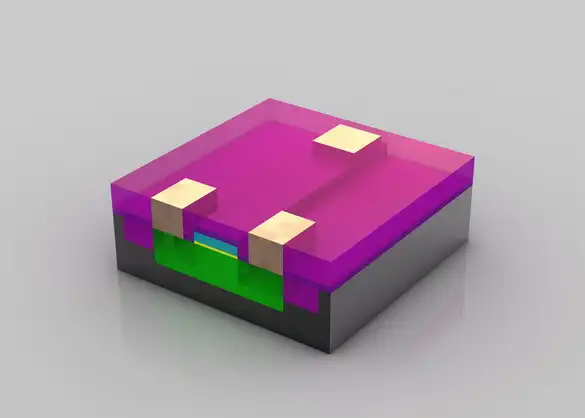

Транзистор всё ближе к своему завершению. На изолирующем слое над транзистором (фиолетовый) вытравливаются три области. Три этих отверстия будут заполнены медью, которая позволит проводить электрические соединения с другими транзисторами.

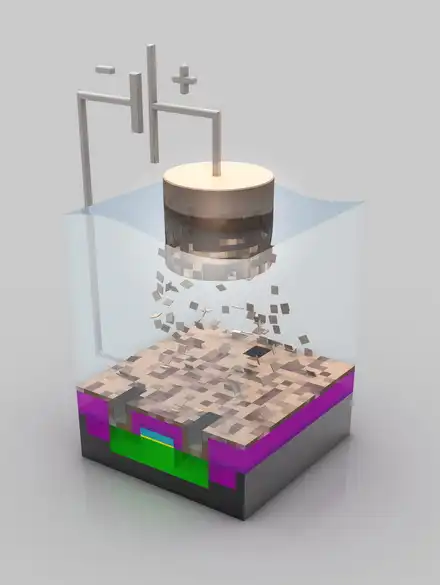

Подложки на этом этапе погружаются в слой сульфата меди. Ионы меди осаждаются на транзистор через процесс, называемый гальванопокрытием. Медные ионы проходят от положительного электрода (анод) к негативному электроду (катод), которым как раз и является подложка.

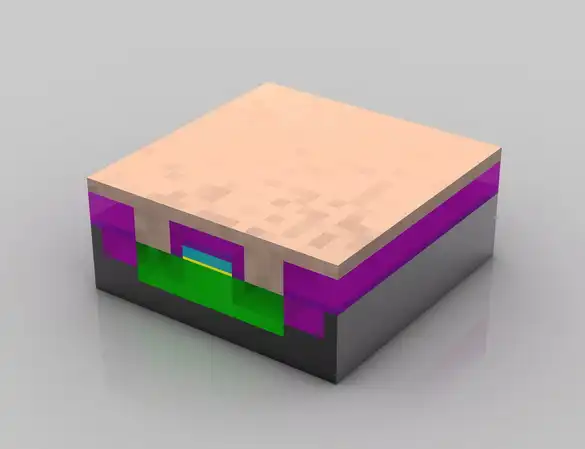

Ионы меди осаждаются в виде тонкого слоя на поверхности подложки.

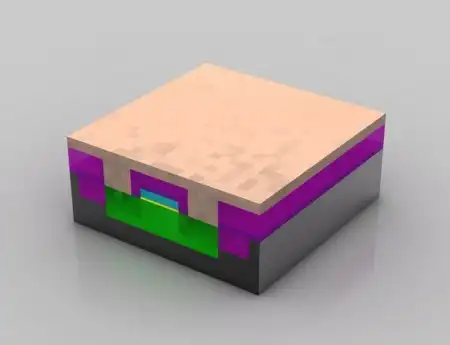

Затем происходит полировка, и лишняя медь удаляется с поверхности.

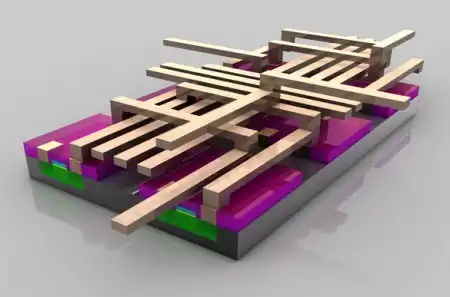

Нанесение металла происходит в несколько этапов, что позволяет создавать межсоединения (их можно представить как соединительные провода) между отдельными транзисторами. Раскладка таких межсоединений определяется архитектурой микропроцессора, вернее, командой разработчиков, ответственных за тот или иной процессор (например, Intel Core i7). Хотя компьютерный процессор кажется очень плоским, на самом деле он может состоять из более чем 20 слоёв. Если вы посмотрите на увеличенную фотографию чипа, то обнаружите сложную систему межсоединений и транзисторов, которая выглядит как футуристическая многослойная система шоссе и транспортных развязок.

Тестирование подложек

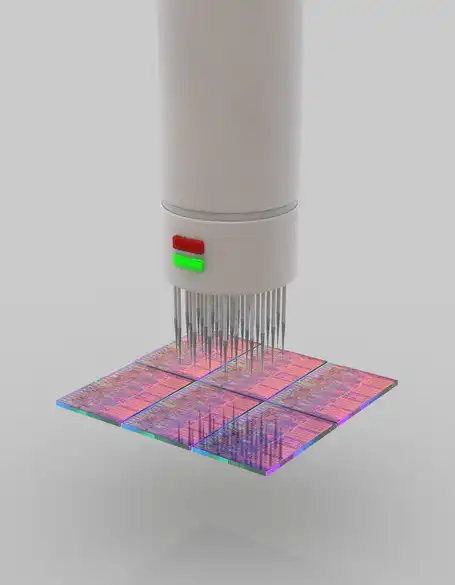

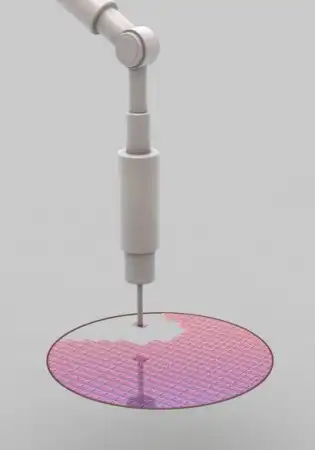

На иллюстрации участок готовой подложки проходит первый тест функциональности. На данном этапе тестовые пробы подводятся к каждому чипу, после чего оцениваются ответные сигналы чипа и сравниваются с правильными.

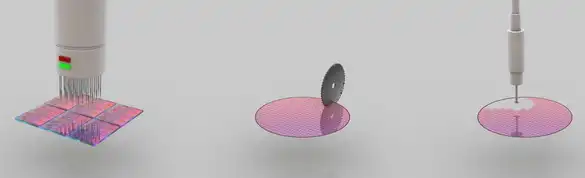

После того, как тесты определят, что подложка содержит достаточное число правильно функционирующих блоков, её разрезают на части (кристаллы).



Кристаллы, которые прошли тесты, перейдут на следующий шаг упаковки. Плохие кристаллы отбраковываются. Несколько лет назад Intel даже выпустила брелоки из плохих кристаллов CPU.

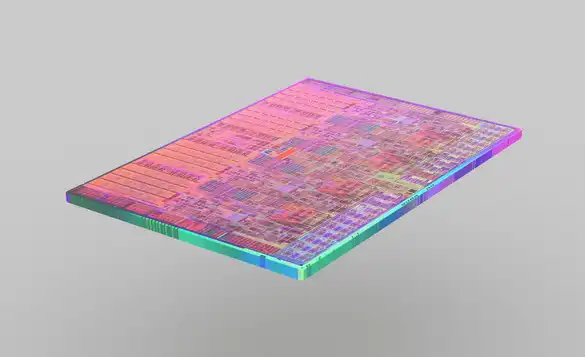

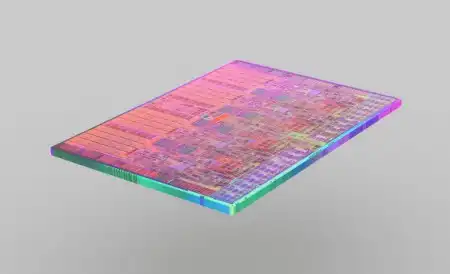

На иллюстрации приведен отдельный кристалл, который был вырезан с подложки. Если быть более конкретным, то перед нами кристалл Core i7.

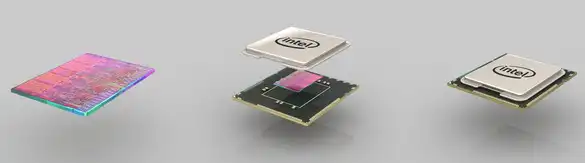

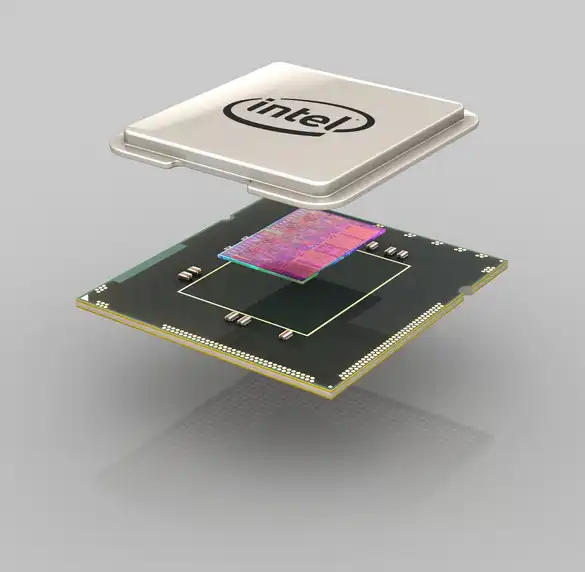

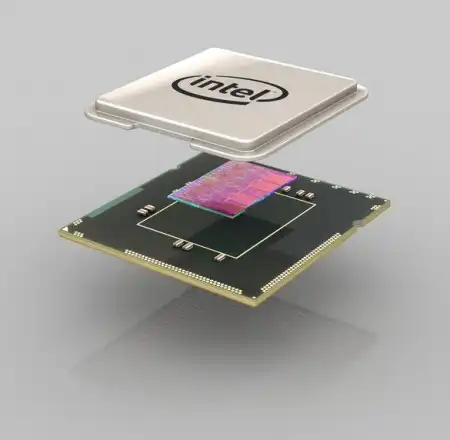

Подложка, кристалл и распределитель тепла соединяются вместе, чтобы сформировать готовый процессор. Зелёная подложка обеспечивает механический и электрический интерфейс процессора с остальной системой. Серебристый распределитель тепла является тепловым интерфейсом с кулером. Он охлаждает кристалл во время работы.



Микропроцессор можно назвать самым сложным продуктом производства на Земле. Фактически, производство состоит из сотен шагов, и в нашей статье мы смогли охватить только самые важные из них.

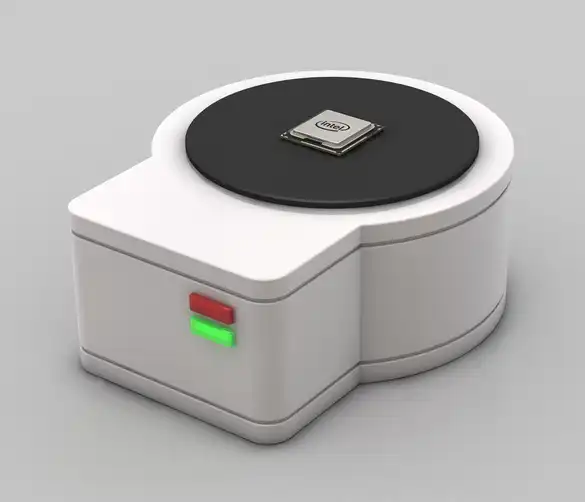

Во время финального теста процессоры проверяются по ключевым характеристикам (среди них присутствует тепловыделение и максимальная частота).

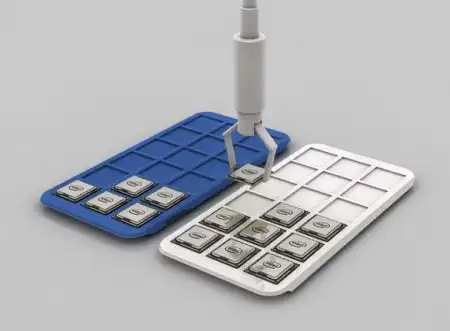

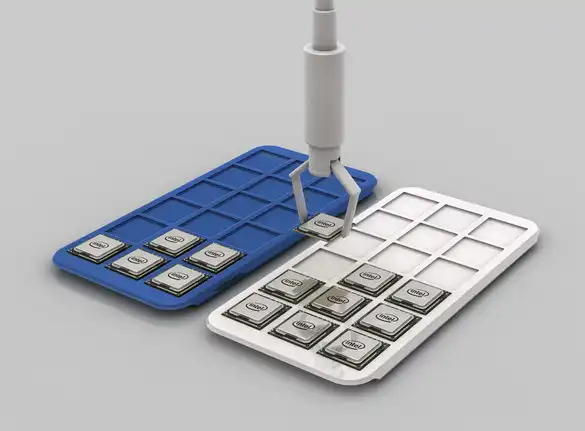

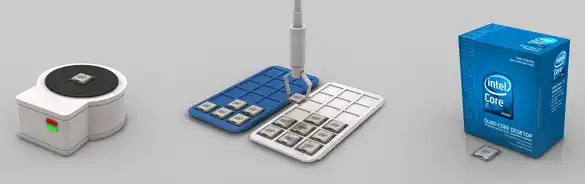

По результатам тестов процессоры с одинаковыми характеристиками складываются в одни лотки. По-английски данный процесс называют binning, после определения максимальной частоты процессоров они маркируются по моделям и уже продаются в соответствии со спецификациями.



Готовые и протестированные процессоры (опять же, на иллюстрации показаны процессоры Core i7) поставляются либо сборщикам систем, либо в розницу.
