Ликвидаторы ЧАЭС. Часть 1.
Авария на Чернобыльской АЭС, Чернбыльская авария -разрушение 26 апреля 1986 года четвёртого энергоблока Чернобыльской атомной электростанции, расположенной на территории Украинской ССР (ныне — Украина). Разрушение носило взрывной характер, реактор был полностью разрушен, и в окружающую среду было выброшено большое количество радиоактивных веществ. Авария расценивается как крупнейшая в своём роде за всю историю атомной энергетики, как по предполагаемому количеству погибших и пострадавших от её последствий людей, так и по экономическому ущербу. На момент аварии Чернобыльская АЭС была самой мощной в СССР. 31 человек погиб в течение первых трех месяцев после аварии; отдалённые последствия облучения, выявленные за последующие 15 лет, стали причиной гибели от 60 до 80 человек. 134 человека перенесли лучевую болезнь той или иной степени тяжести, более 115 тыс. человек из 30-километровой зоны были эвакуированы. Для ликвидации последствий были мобилизованы значительные ресурсы, более 600 тыс. человек участвовали в ликвидации последствий аварии.

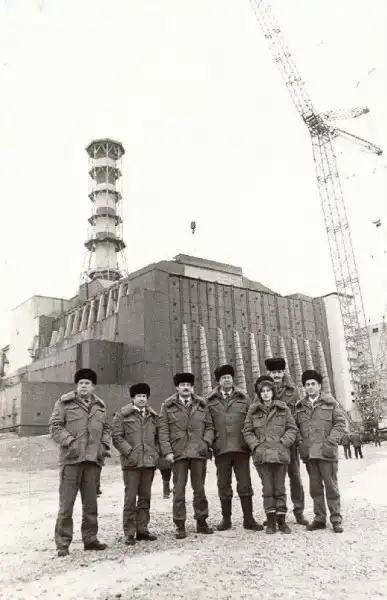

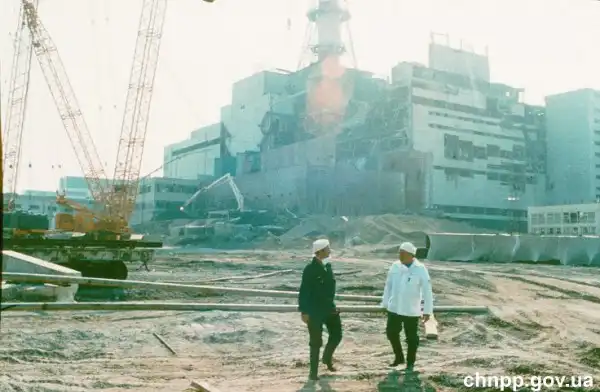

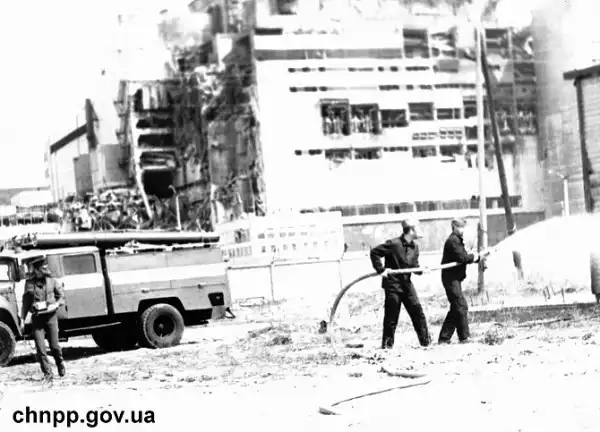

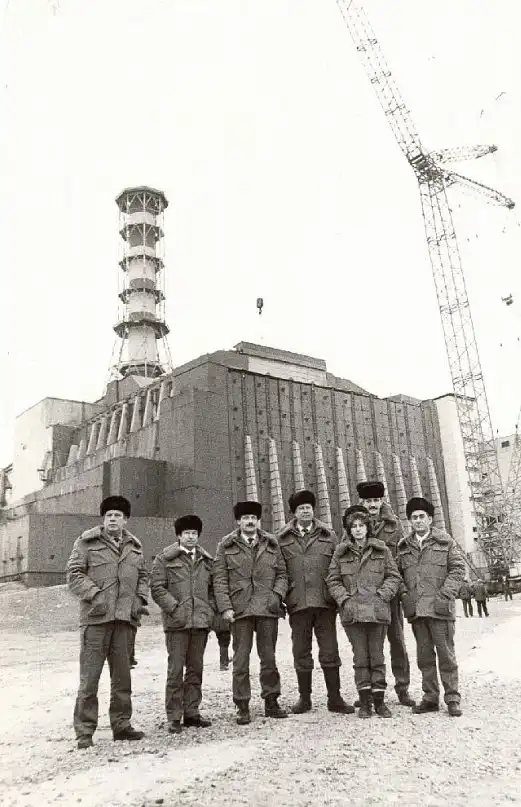

Четвертый блок Чернобыльской АЭС.
В отличие от бомбардировок Хиросимы и Нагасаки, взрыв напоминал очень мощную «грязную бомбу» — основным поражающим фактором стало радиоактивное заражение.
Облако, образовавшееся от горящего реактора, разнесло различные радиоактивные материалы, и прежде всего радионуклиды йода и цезия, по большей части территории Европы. Наибольшие выпадения отмечались на значительных территориях в Советском Союзе, расположенных вблизи реактора и относящихся теперь к территориям Беларуси, Российской Федерации и Украины[4].
Чернобыльская авария стала событием большого общественно-политического значения для СССР, и это наложило определённый отпечаток на ход расследования её причин. Подход к интерпретации фактов и обстоятельств аварии менялся с течением времени, и полностью единого мнения нет до сих пор.
Авария
На 25 апреля 1986 года была запланирована остановка 4-го энергоблока Чернобыльской АЭС для очередного планово-предупредительного ремонта. Во время таких остановок обычно проводятся различные испытания оборудования, как регламентные, так и нестандартные, проводящиеся по отдельным программам. В этот раз целью одного из них было испытание так называемого режима «выбега ротора турбогенератора», предложенного проектирующими организациями в качестве дополнительной системы аварийного электроснабжения. Режим «выбега» позволял бы использовать кинетическую энергию ротора турбогенератора для обеспечения электропитанием питательных (ПЭН) и главных циркуляционных насосов (ГЦН) в случае обесточивания электроснабжения собственных нужд станции. Однако данный режим не был отработан или внедрён на АЭС с РБМК. Это были уже четвёртые испытания режима, проводившиеся на ЧАЭС. Первая попытка в 1982 году показала, что напряжение при выбеге падает быстрее, чем планировалось. Последующие испытания, проводившиеся после доработки оборудования турбогенератора в 1983, 1984 и 1985 годах также, по разным причинам, заканчивались неудачно.
Испытания должны были проводиться на мощности 700—1000 МВт (тепловых) 25 апреля 1986 года. Примерно за сутки до аварии (к 3:47 25 апреля) мощность реактора была снижена примерно до 50 % (1600 МВт). В соответствии с программой, отключена система аварийного охлаждения реактора. Однако дальнейшее снижение мощности было запрещено диспетчером Киевэнерго. Запрет был отменён диспетчером в 23 часа. Во время длительной работы реактора на мощности 1600 МВт происходило нестационарное ксеноновое отравление. В течение 25 апреля пик отравления был пройден, началось разотравление реактора. К моменту получения разрешения на дальнейшее снижение мощности оперативный запас реактивности (ОЗР) возрос практически до исходного значения и продолжал возрастать. При дальнейшем снижении мощности разотравление прекратилось, и снова начался процесс отравления.
В течение примерно двух часов мощность реактора была снижена до уровня, предусмотренного программой (около 700 МВт тепловых), а затем, по неустановленной причине, до 500 МВт. В 0:28 при переходе с системы локального автоматического регулирования (ЛАР) на автоматический регулятор общей мощности (АР) оператор (СИУР) не смог удержать мощность реактора на заданном уровне, и мощность провалилась (тепловая до 30 МВт и нейтронная до нуля). Персонал, находившийся на БЩУ-4, принял решение о восстановлении мощности реактора и (извлекая поглощающие стержни реактора) через несколько минут добился её роста и в дальнейшем — стабилизации на уровне 160—200 МВт (тепловых). При этом ОЗР непрерывно снижался из-за продолжающегося отравления. Соответственно стержни ручного регулирования (РР) продолжали извлекаться.
После достижения 200 МВт тепловой мощности были включены дополнительные главные циркуляционные насосы, и количество работающих насосов было доведено до восьми. Согласно программе испытаний, четыре из них, совместно с двумя дополнительно работающими насосами ПЭН, должны были служить нагрузкой для генератора «выбегающей» турбины во время эксперимента. Дополнительное увеличение расхода теплоносителя через реактор привело к уменьшению парообразования. Кроме этого, расход относительно холодной питательной воды оставался небольшим, соответствующим мощности 200 МВт, что вызвало повышение температуры теплоносителя на входе в активную зону, и она приблизилась к температуре кипения.
В 1:23:04 начался эксперимент. Из-за снижения оборотов насосов, подключённых к «выбегающему» генератору, и положительного парового коэффициента реактивности (см. ниже) реактор испытывал тенденцию к увеличению мощности (вводилась положительная реактивность), однако в течение почти всего времени эксперимента поведение мощности не внушало опасений.
В 1:23:39 зарегистрирован сигнал аварийной защиты АЗ-5 от нажатия кнопки на пульте оператора. Поглощающие стержни начали движение в активную зону, однако вследствие их неудачной конструкции и заниженного (не регламентного) оперативного запаса реактивности реактор не был заглушён. Через 1—2 с был записан фрагмент сообщения, похожий на повторный сигнал АЗ-5. В следующие несколько секунд зарегистрированы различные сигналы, свидетельствующие о быстром росте мощности, затем регистрирующие системы вышли из строя.
По различным свидетельствам, произошло от одного до нескольких мощных ударов (большинство свидетелей указали на два мощных взрыва), и к 1:23:47—1:23:50 реактор был полностью разрушен.
СПАСИБО ВАМ ЗА МОЮ ЖИЗНЬ!
