Гранатометы
Только в целях общей информации и по просьбе участников сайта.
Пост содержит лишь малую часть образцов из великого множества данного вида вооружения.
Материал и информация спрятаны под спойлер, для максимального удобства.
Оставляйте комментарии и пожелания, голосуйте и поясняйте. Приятного просмотра!
Пост содержит лишь малую часть образцов из великого множества данного вида вооружения.
Материал и информация спрятаны под спойлер, для максимального удобства.
Оставляйте комментарии и пожелания, голосуйте и поясняйте. Приятного просмотра!
Общая информация
Гранатометы
Гранатомёт — переносное огнестрельное оружие, предназначенное для поражения техники, сооружений или живой силы противника с помощью выстрела боеприпасом, значительно превосходящим по калибру патрон стрелкового оружия. Боеприпас гранатомёта называется гранатой (гранатомётным выстрелом).
Старинные кремнёвые гранатомёты XVIII в.
Прообразом гранатомета являются кремнёвые, а поначалу и фитильные ручные мортирки для стрельбы ручными гранатами, известные с XVI в[1]. Пётр I пытался широко ввести их в русской армии, но из этого ничего не вышло ввиду чрезвычайно сильной отдачи, которая делала невозможной стрельбу из этого оружия иначе как с упора.
На вооружении стрелкового отделения пехоты РККА стоял гранатомёт (ручная мортирка для метания гранат).[2]
Фактически словом гранатомет обозначаются несколько классов оружия.
Так, гранатомёты бывают дульными (как ствольными, так и бесствольными), подствольными, станковыми и ручными, реактивными (одноразовыми и многоразовыми).
Дульные гранатомёты
Метают винтовочные гранаты с помощью выстрела холостым или боевым патроном. Своё название они получили за то, что крепятся на дуле огнестрельного оружия (винтовки или автомата). Обычно винтовочная граната предназначена для стрельбы холостым патроном: пороховые газы при холостом выстреле истекают из дула и разгоняют гранату. Менее распространены системы, где для запуска винтовочной гранаты стреляют боевым патроном: тогда либо внутри гранаты имеется пулеуловитель, либо граната имеет сквозное отверстие, через которое свободно проходит пуля (оставшегося в стволе давления газов хватает для придания гранате некого ускорения). Ствольные системы представляют собой миниатюрный ствол (мортирку), крепимый на дуло винтовки или автомата, в котором винтовочная граната разгоняется как обычный снаряд. Бесствольные системы обходятся без такого ствола-мортирки, а винтовочная граната разгоняется иначе — она имеет длинный хвостовик (стержень, либо трубку). Стержень вставляется в ствол и пороховые газы, выталкивая его из ствола, разгоняют гранату. Однако такая схема плохо применима для малокалиберных (6-8мм) винтовок конца XIX-XX вв., так как тонкий стержень может заклинить при выстреле; кроме того, стержень повреждает нарезку ствола. Трубка, наоборот, надевается на ствол (в этом случае на нем либо не должно быть пламегасителя, либо пламегаситель должен быть специальной конструкции). При этом граната блокирует выход пороховых газов, и те при выстреле разгоняют её. В полёте винтовочная граната стабилизируется оперением. Ствольные гранатомёты были распространены в первой половине XX в., однако во второй половине столетия сошли на нет. Бесствольные дульные гранатометы и сейчас состоят на вооружении многих армий мира (в частности - США, Франции, Великобритании, Сербии и др.).

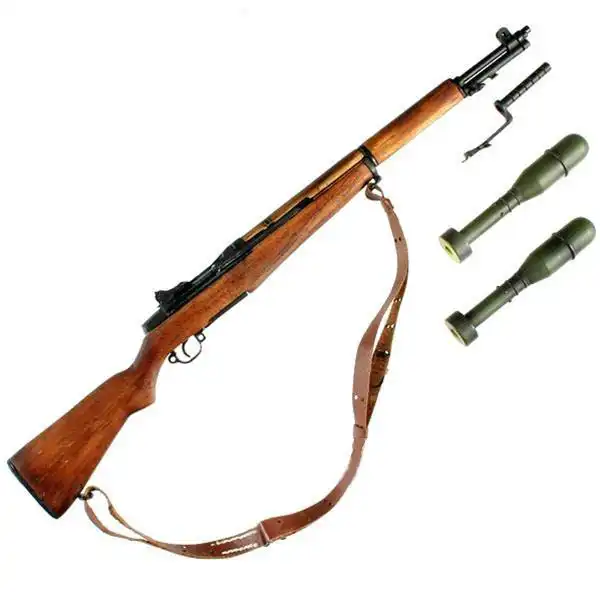

Винтовочная граната
Граната, выстрел которой проводится с помощью ручного огнестрельного оружия; винтовочная граната, как правило, запускается под давлением пороховых газов непосредственно из ствола или при помощи особой насадки на ствол — дульного гранатомёта, или мортирки.
В связи с данными конструктивными особенностями дальность эффективного огня гранатами этого вида значительно выше, чем у метаемых с помощью мускульной силы.
Винтовочные гранаты были приняты на вооружение еще перед первой мировой войной. Изначально с их помощью планировалось поражать укрепленные пункты противника. В ходе Первой Мировой винтовочные гранаты с переменным успехом использовали против бронеавтомобилей и первых танков.
Принцип действия винтовочной гранаты относительно прост, требует лишь подготовленного для этой цели огнестрельного оружия. Выделяемые при выстреле пороховые газы выталкивают гранату, закрепленную на конце ствола, вперёд, придавая ей необходимое ускорение.
История возникновения и развития
Появились в рубеже ХVII - XVIII веков. Для метания использовались надевающиеся на ствол мушкета специальные воронки, и применялись только гренадерами, а также гарнизонам крепостей (имеются большие запасы таких воронок в музеях разных стран).
Второе рождение винтовочные гранаты получили в Первую Мировую войну с ее позиционными боями. Траншеи противоборствующих сторон зачастую находились друг от друга на расстоянии, едва превышающем дальность броска ручной гранаты. Не удивительно, что солдаты стали изобретать способы, как метнуть гранату дальше обычного, чтобы поразить врага в окопе. К этим изобретениям относились и специальные пращи, и пружинные катапульты. Но наиболее перспективным оказался способ метать гранаты про помощи выстрела из винтовки.
Первоначально для этого бралась емкость со взрывчаткой, к которой присоединялся примитивный детонатор ударного типа и припаивался хвостовик из толстой проволоки (иногда для этого использовался старый шомпол). Хвостовик вставлялся в ствол винтовки, после чего производился выстрел холостым патроном. Энергия пороховых газов метала гранату на расстояние нескольких десятков метров — достаточно, чтобы поразить неприятельскую траншею. Винтовочные гранаты подобного типа — самодельные или изготовленные в мастерских войсковых частей, использовались в ограниченном количестве почти всеми основными участниками Первой Мировой.
Вскоре выяснилось, что хвостовик при выстреле повреждает внутреннюю поверхность ствола, так что винтовка становится малопригодной для стрельбы. Поэтому, например, в России в качестве «гранатометов» стали использовать трофейные австрийские винтовки. А в Великобритании обратились к опыту использования кремневых ручных мортирок и разработали аналогичную мортирку, надеваемую на ствол штатной винтовки. Мортирка снаряжалась ручной гранатой (при этом вынималась чека, а предохранительная скоба удерживалась особым выступом мортирки), после чего производился выстрел холостым патроном.
Убедившись в действенности винтовочных гранат, многие страны приняли их на вооружение — теперь гранаты изготовлялись уже не во фронтовых условиях, а на заводах. И к концу Первой мировой войны винтовочные гранаты заняли свое место в системе вооружений почти всех крупных государств мира.
Гранаты межвоенного периода использовались в основном с винтовочными гранатометами, представляющими собой мортирку, насаженную на ствол винтовки. Таковы, например, советский гранатомет Дьяконова и германский Gewehrgranatgerät. Такая граната представляла собой миниатюрный снаряд с готовыми нарезами, который вставлялся с дула в мортирку и запускался выстрелом холостого патрона. Кроме того, германская винтовочная осколочная граната могла применяться и как ручная. В некоторых армиях предпочли вместо мортирки прикреплять к стволу винтовки гранатомет в виде небольшой трубки, на которую насаживалась оперённая граната. Таков, например, американский гранатомет-насадка M7. Шомпольные гранаты после Первой мировой войны исчезли. В дальнейшем они эпизодически появлялись лишь в качестве эрзац-оружия. Такова, например, советская граната ВПГС-41 (винтовочная противотанковая граната Сердюка). Она была принята на вооружение в критический момент войны (13 октября 1941 г.), а уже весной 1942 г. ее производство прекращено из-за большого количества несчастных случаев. Граната представляла собой предтечу знаменитого фаустпатрона, но убогая механика взрывателя в сочетании с чувствительным детонатором с гремучей ртутью не оставили конструкции ни единого шанса. Появилась немецкая противотанковая винтовочная граната GG/P 40 с кумулятивным зарядом.
Гранаты, запускаемые из мортирок, сошли со сцены с окончанием Второй Мировой. Их вытеснили более простые и лёгкие системы (в которых граната надевается на гранатомет-насадку или непосредственно на пламегаситель особой конструкции).
Послевоенный период стал «звёздным» периодом для винтовочных гранат. Насыщенность армий бронетехникой вызвала потребность вооружить пехоту эффективными средствами противотанковой борьбы. И если в СССР считалось достаточным иметь для этих целей РПГ и ручные противотанковые гранаты, то во многих других странах решили дать пехотинцу еще и противотанковые винтовочные гранаты.
Бросив взгляд на винтовки и автоматы послевоенного периода, сразу обращаешь внимание на обилие образцов оружия с длинным тонким пламегасителем. Среди них: югославский автомат Zastava (некоторые модификации), бельгийская штурмовая винтовка FN FAL, израильская Galil, германская HK G3, американская M16 (интересно, что хотя к G3 и M16 был принят подствольный гранатомет, разработчики изначально предусматривали возможность стрельбы винтовочными гранатами — отсюда и длинный голый ствол).
В 1960-е годы популярность стали набирать подствольные гранатометы, имеющие некоторые преимущества перед винтовочными (но и некоторые недостатки по сравнению с ними). Часть государств (например, США и СССР), приняв их на вооружение, отказалось от использования винтовочных гранат. С этого момента винтовочные гранаты, непрерывно совершенствуясь, ведут конкурентную борьбу с подствольными гранатометами (а по некоторым позициям — и с РПГ). К основным улучшениям в конструкции винтовочных гранат во второй половине XX века можно отнести:[источник не указан 695 дней]
перенос прицельных приспособлений непосредственно на корпус гранаты (это избавляет бойца от необходимости носить на оружии отдельные прицельные приспособления для стрельбы гранатами);
появление гранат с пулеуловителем (это избавляет от потребности перезаряжать оружие холостым патроном для запуска гранаты);
появление гранат со сквозным каналом для прохода пули (это также избавляет от потребности перезаряжать оружие холостым патроном для запуска гранаты, но такая конструкция надежнее и при выстреле отдача слабее).
В 1980-е годы появилось новое поколение винтовочных гранат, которое превращает их в оружие, близкое к реактивным гранатометам. Граната получила реактивный двигатель, который запускается при выстреле из штатного оружия. При этом пороховые газы придают гранате первоначальное ускорение, а затем включается реактивный двигатель, несущий гранату к цели.
Принцип действия
Винтовочная граната обычно запускается при выстреле холостым патроном из винтовки (автомата). При этом пороховые газы своим давлением придают гранате необходимое ускорение. В некоторых системах выстрел производится штатным боевым патроном (но только не бронебойным!). Тогда ускорение гранате придается не только давлением газов, но и ударом пули.
Используются два принципа для изменения дальности выстрела винтовочной гранатой. В первом варианте требуется насадить гранату на пламегаситель винтовки на нужную глубину (для этого на пламегасителе имеются соответствующие метки), а винтовка устанавливается под фиксированным углом к горизонту. Во втором варианте необходимо придать винтовке нужный угол наклона — для этого либо на винтовке крепится специальный прицел-угломер, либо примитивный прицел является частью гранаты Например, в одном из стабилизаторов гранаты имеются отверстия, соответствующие разным дистанциям выстрела; стрелок целится, используя нужное отверстие как целик, а верхнюю часть корпуса гранаты — как мушку.
По принципу подрыва винтовочные гранаты делятся на гранаты ударного действия и гранаты дистанционного действия. Первая разновидность гранат взрывается при ударе о препятствие. Вторая — по прошествии заданного времени после выстрела.
Современные гранаты иногда имеют оба типа взрывателей (дистанционный действует в случае, если не сработал ударный).
Основные типы
По типу воздействия винтовочные гранаты делятся на кумулятивные, осколочные и специальные (дымовые, газовые и т. п.). Примеры кумулятивных гранат: T41 (США), М31 (США), M.50 (Франция).
Существовали и довольно экзотические типы гранат, например, так называемые «агитационные» гранаты (представляли собой контейнер, снаряженный листовками) — они, в частности, ограниченно применялись вермахтом во Вторую мировую войну (Gewehr Propaganda Granate).
Также можно выделить в отдельную категорию винтовочные гранаты, составной частью которых является обычная ручная граната (которая снабжается надульной трубкой со стабилизатором или же в неизменном виде выстреливается из гранатомета). Например, в армии США был создан универсальный адаптер М1А2 в виде трубки с кольцевым стабилизатором на одном конце и тремя упругими лапками на другом. В лапках зажималась любая граната, имеющая предохранительную скобу, и получалась осколочная винтовочная граната. При ударе о преграду граната вылетала из лапок, скоба высвобождалась, и происходил взрыв.
В годы Великой Отечественной войны, а также кубинскими повстанцами (по воспоминаниям Че Гевары) использовались самодельные винтовочные (или, скорее, ружейные) гранаты в виде бутылки с зажигательной смесью, выстреливаемой из охотничьего ружья. При этом использовался холостой патрон с уменьшенным зарядом пороха. Бутылка насаживалась горлышком на деревянный стержень (между ней и стержнем вставлялся резиновый амортизатор), стержень вставляли в ствол ружья и производили выстрел в направлении противника.
По способу выстрела они подразделяются на гранаты, выстреливаемые с помощью холостого патрона и гранаты, выстреливаемые с помощью боевого патрона. Последние, в свою очередь, делятся на гранаты с пулеулавливателем (пуля застревает в гранате) и гранаты со сквозным каналом (пуля свободно проходит сквозь гранату).
В 1980-е годы у винтовочных гранат появился еще один подвид (по способу выстрела) — это гранаты с собственным реактивным двигателем. Такая граната при выстреле из винтовки (автомата) получает лишь небольшое первоначальное ускорение, а затем включается твердотопливный реактивный двигатель. Благодаря этому граната имеет гораздо большую дальность эффективной стрельбы, а также — более высокую скорость (что улучшает меткость). Например: американская винтовочная граната RAAM имеет дальность стрельбы 250 м.
По способу заряжания винтовочные гранаты делятся на гранаты со стержнем (перед выстрелом стержень вставлялся в ствол винтовки), гранаты для ружейного гранатомета (граната вставляется в ствол небольшой мортирки, надетой на дуло винтовки) и гранаты, надеваемые на ствол (граната хвостовой частью надевается на ствол или пламегаситель специальной формы). Первые два типа являются устаревшими и в настоящее время практически не встречаются.
Достоинства и недостатки
К основным достоинствам винтовочных гранат по сравнению с гранатами к подствольным гранатометам, относят:
1. Возможность увеличивать массу и габариты гранаты (у «подствольных» гранат размеры ограничены калибром гранатомета и наличием ствола непосредственно над гранатометом). Это позволяет разнообразить номенклатуру гранат, а также увеличить поражающее воздействие гранаты. В результате кумулятивные винтовочные гранаты по эффективности приближаются к гранатам легких реактивных противотанковых гранатометов (например: бронепробиваемость американской винтовочной гранаты М31 — 270 мм, гранаты RAAM =—400 мм). Гранаты к «подствольникам» имеют гораздо меньшую мощность, кумулятивные среди них почти не встречаются.
2. Отсутствие лишнего носимого груза в виде самого подствольного гранатомета (например, российский подствольный гранатомет ГП-25 весит 1,5 кг).
К основным недостаткам винтовочных гранат относят:
1. Необходимость заряжать гранатомет непосредственно перед выстрелом. Подствольный гранатомет может быть заряжен задолго до боестолкновения; с заряженным «подствольником» боец может свободно передвигаться и даже вести огонь из своего автомата (винтовки). Напротив, винтовочная граната, надетая на ствол, не позволяет вести огонь. Передвигаться с автоматом, на который надета граната, нужно очень аккуратно (при наклоне ствола граната легко сползет с него).
2. Необходимость производить лишние (иногда длительные) манипуляции с оружием перед выстрелом. Как правило, для запуска гранаты необходимо перезарядить автомат (винтовку) холостым патроном — в противном случае она взорвется прямо при выстреле. Если же гранату можно запускать выстрелом боевого патрона, то боец должен сначала перевести автомат в режим одиночного огня (в противном случае, опять же, граната может взорваться). Очевидно, что в условиях напряженного боя эти ограничения могут стать критичными.
3. Увеличение массы и размеров винтовочной гранаты означает увеличение нагрузки на бойца. В результате либо он вынужден брать с собой лишь небольшое количество винтовочных гранат, либо он оказывается перегруженным. Кроме того, крупные винтовочные гранаты по массе приближаются к легким РПГ (например, РПГ-18 «Муха» весит 2,6 кг), которые имеют лучшую бронепробиваемость и точность стрельбы.
4. Невысокая начальная скорость гранаты. Это означает, во-первых, что граната летит к цели по крутой траектории — отсюда падает меткость. Во-вторых, это значит относительно медленный полет гранаты к цели — это дополнительно снижает меткость стрельбы по движущейся цели (например, танк или БТР). Данный недостаток почти устраняется в винтовочных гранатах нового поколения, которые имеют собственный реактивный двигатель.
Таким образом, винтовочные гранаты и гранаты к подствольным гранатометам продолжают конкурировать; ни один из этих типов не имеет абсолютного превосходства перед другим.
Разные государства принимают разные решения на этот счет. Так, в Советской армии винтовочные гранаты не применялись (исключение — гранатомет Дьяконова, снятый с вооружения перед Великой Отечественной войной, и шомпольные гранаты ВПГС-41, выпущенные небольшой серией в 1941-42 гг.). В Российской армии их также нет. Причина — в указанных недостатках винтовочных гранат. Что касается преимуществ этих гранат, то российские военные считают, что для поражения бронетехники эффективнее использовать реактивные гранатометы — они имеют лучшую меткость и бóльшую бронепробиваемость по сравнению с винтовочными гранатами.
США до 1960-х годов делали ставку на винтовочные гранаты. Но с принятием на вооружение подствольного гранатомета М203 (1967 г.) было принято решение отказаться от винтовочных гранат. Тем не менее в 1980-е годы американские военные снова обратили внимание на винтовочные гранаты и объявили конкурс на разработку винтовочных гранат нового поколения. В результате конкурса появились, например, такие реактивные винтовочные гранаты как RAAM и Brunswick RAW (последняя, впрочем, является промежуточным звеном между гранатой к винтовочному и подcтвольному гранатометом)
Подствольные и ручные гранатомёты
Подствольные, станковые и ручные гранатомёты представляют собой отдельные стреляющие устройства, стреляющие унитарным гранатомётным выстрелом. Такие выстрелы сделаны по двухкамерной схеме, подобно миномётному выстрелу, но с применением гильзы и использованием нарезного ствола. При выстреле пороховой заряд разрывает колпачок на донце гильзы и пороховые газы попадают в главную камеру относительно медленно и их нарастающее давление разгоняет гранату. Такая схема позволяет иметь относительно небольшую отдачу при высокой массе метаемого снаряда — 180-500 г. Однако при этом ограничивается начальная скорость, дальность и точность выстрела. Подствольные гранатомёты представляют собою ствол со спусковым механизмом, крепятся под стволом винтовки (автомата) и служат для увеличения возможностей оружия. В Российской армии, как правило, минимум один стрелок в отделении имеет подствольный гранатомёт. Подствольные гранатометы состоят на вооружении таких стран как Россия, США, Израиль, Украина, Белоруссия и пр.
Дульные и подствольные гранатометы конкурируют друг с другом; в настоящее время ни один из этих типов оружия не имеет абсолютного превосходства перед другим. Дульный гранатомет имеет то преимущество перед подствольным, что винтовочная граната может иметь более крупные размеры. В результате противотанковые винтовочные гранаты по эффективности приближаются к реактивным противотанковым гранатометам. Второе преимущество дульного бесствольного гранатомета... в его отсутствии: граната надевается непосредственно на ствол, поэтому стрелок не обременен лишним грузом (в отличие от бойца с «подствольником», который постоянно носит и автомат, и гранатомёт). Однако подствольный гранатомёт имеет по сравнению с дульным то преимущество, что стрелок, даже зарядив гранатомёт, может вести огонь из автомата (винтовки). Дульные системы этого не позволяют, так как при надетой гранате первый же выстрел из автомата (винтовки) приведет к запуску гранаты (не говоря уже о том, что в большинстве случаев для стрельбы из дульного гранатомета нужно перезарядить оружие холостым патроном, что в боевой обстановке бывает проблематичным).
Ручной гранатомёт часто совместим с подствольным и представляет его отдельный вариант с пистолетной рукояткой, прицелом и прикладом. Кроме однозарядного варианта, схожего по устройству с одноствольным охотничьим ружьём (ствол переламывается для заряжания) есть многозарядные варианты, как правило, револьверного типа, с барабаном на 6-12 выстрелов. Как правило, дальность стрельбы из ручных и подствольных гранатомётов не превышает 400м. Однако некоторые из образцов ручных гранатомётов имеют заявленную дальность стрельбы по площадям около километра (а американский XM25 имеет заявленную дальность в 2 км). Ручные гранатомёты, как правило, применяются полицейскими силами для метания газовых или светошумовых гранат. В армии ручные гранатомёты активно использовались армией США во Вьетнамской войны (модель M79), но с появлением подствольных гранатомётов они практически вышли из употребления. Однако в настоящее время у западных армий, включая и армию США, вновь наблюдается интерес к ручным гранатомётам, но уже в многозарядном варианте. Так как именно многозарядный вариант мог бы выполнять в бою роль ручного оружия поддержки, представляющего нечто среднее между автоматическим станковым гранатомётом и ручным пулемётом. В частности, заметную популярность обрёл во всём мире южноафриканский Milkor MGL, а в США идёт подготовка к передаче в армию XM25. В свою очередь, в китайской армии начато вооружение 35-миллиметровым ручным полуавтоматическим гранатомётом QLB-06/QLZ-87B, выгодно отличающегося от американской модели ценой при максимальной дальности стрельбы в 1750 метров.
Станковый гранатомёт
Был изобретён ещё в XVIII веке (ружьё Пакла), однако, настолько опередил своё время, что не вызвал никакого интереса у армии и флота.
Представляет собою средство огневой поддержки взвода; при размерах и массе, близких к станковым и единым пулемётам, а также схожем устройстве, он использует выстрелы большей мощности, способные обеспечить дальность стрельбы до 1500-2000 м. Выстрелы соединяются в ленту наподобие пулемётной, а стрельба ведётся в автоматическом режиме с темпом 200-400 выстрелов в минуту. Впервые станковые гранатометы были применены во вьетнамской войне и с тех получили широкое распространение. Наиболее современные образцы оснащаются также компьютеризированными прицелами, гранатами самого разного действия и могут подменять артиллерию и миномёты. Также существуют варианты установки на бронетехнике, кораблях и вертолётах, в подвижных или неподвижных установках.
Реактивные гранатомёты
Обрели популярность в качестве противотанкового средства ещё в годы Второй Мировой Войны.
В силу сравнительно малого калибра и малой массы боевых частей винтовочных и подствольных гранатометов их использование для борьбы с бронированными целями крайне ограничено. Развитие танков еще в период Второй Мировой войны остро обозначило потребность пехоты в легком ручном оружии, способном бороться с бронированными целями на малых дальностях. В период 1942 - 1945 годов ряд армий приняли на вооружение новый тип оружия пехоты - противотанковый гранатомет. Основой этого оружия стала запускаемая с ручной пусковой установки тем или иным способом кумулятивная бронебойная граната. В армии США подобная система именовалась M1 Bazooka, в британской армии - PIAT, немцы к концу войны создали и приняли на вооружение сразу несколько противотанковых гранатометов, как одноразовых, так и многоразовых, таких как Panzerfaust и Panzerschreck. В СССР первый противотанковый гранатомет был принят на вооружение лишь в 1947 году, однако в 1961 году в Советском Союзе был принят на вооружение пожалуй самый известный образец противотанкового гранатомета (а заодно и один из лучших в мире) - РПГ-7.
Большинство противотанковых гранатометов используют надкалиберные боеприпасы, у которых диаметр боевой части значительно превышает диаметр "ствола" гранатомета. Это обуславливается необходимостью обеспечения нужного диаметра кумулятивной боевой части. Тем не менее, ряд иностранных систем, в основном динамореактивного типа, имеют калиберные боеприпасы и нарезные стволы. Для доставки боевой части (гранаты) к цели в противотанковых гранатометах используются три основных способа запуска - динамореактивный (безоткатный), реактивный, и комбинированный.
При динамореактивном способе запуска граната или ее хвостовая часть размещается в стволе оружия, при этом ствол открыт сзади. Пороховой заряд размещается непосредственно в стволе позади гранаты, при этом в пусковых системах (гранатометах) многоразового использования заряд как правило размещается в сгораемой гильзе, для быстроты заряжания присоединенной к гранате сзади. В момент выстрела метательный заряд сгорает в стволе, создавая в нем повышенное давление, и выбрасывающее гранату в сторону цели. При этом большая часть пороховых газов свободно истекает из открытого сзади ствола, компенсируя отдачу оружия, потому такие системы зачастую называют безоткатными (Recoilless). Главный недостаток безоткатных систем - большие потери КПД порохового заряда из-за компенсации отдачи, что снижает эффективную дальность стрельбы (для большинства динамореактивных гранатометов она составляет порядка 200-300 метров или даже меньше). Кроме того, истекающие из ствола сзади пороховые газы создают опасную зону глубиной до 20 метров, демаскируют позицию стрелка и затрудняют стрельбу из замкнутых помещений. Примеры динамореактивных систем - германский гранатомет Panzerfaust или советский гранатомет РПГ-2. Поэтому в 1970х-80х годах в ряде стран были разработаны динамореактивные системы, в которых пороховые газы запирались в стволе при помощи двух поршней-толкателей. Передний поршень в момент выстрела выталкивал гранату, а задний - противомассу, как правило выполненную из мягкого материала (волокно, мелкие пластиковые шарики). При этом за счет инкапсуляции пороховых газов в корпусе (стволе) гранатомета практически исключаются звук и пламя выстрела, а размер опасной зоны сокращается практически до нуля. Естественно. что большинство таких систем предполагают использование одноразовых стволов - пусковых установок. Наиболее типичный пример такой системы - гранатомет Armbrust разработки германского концерна МВВ, в настоящее время выпускаемый по лицензии в Сингапуре.
При реактивном способе запуска граната запускается при помощи небольшого ракетного двигателя, закрепленного в хвостовой части гранаты. При этом полная выработка ракетного топлива может происходить как полностью внутри ствола (пусковой трубы) гранатомета, так и в течение некоторого времени после вылета гранаты из ствола. В последнем случае, очевидным образом, граната приобретает большую скорость, а значит и большую дальность стрельбы, однако тут возникает необходимость в защите стрелка от выхлопа ракетного двигателя. Классическим примером такой системы является немецкий гранатомет Offenror / Panzershreck, при стрельбе из которого гранатометчику приходилось надевать на лицо противогазную маску. Позже для защиты стрелка от пороховых газов начали использовать специальные защитные щитки на стволе, имеющие застекленное окошко для прицеливания. пусковые трубы (стволы) реактивных гранатометов также как правило открыты сзади, и им также свойственно наличие опасной зоны, создаваемой реактивным выхлопом из задней части ствола.
Комбинированные системы сочетают в себе достоинства и недостатки первых двух систем, используя для запуска гранаты динамореактивную схему. После того, как граната отлетает от стрелка на безопасное расстояние (порядка 10-20 метров), автоматически происходит запуск ракетного двигателя, который разгоняет гранату, обеспечивая значительное увеличение дальности стрельбы. Самый известный пример такой системы - отечественный гранатомет РПГ-7, широко используемый по всему миру уже более 40 лет.
С ростом бронирования танков в кумулятивных боевых частях гранат стали использовать более мощные взрывчатые вещества вместо обычного тола или тротила, а с появлением активной брони ответом на нее стало использование тандемных боевых частей. Граната с тандемной БЧ имеет фактически два кумулятивных заряда, расположенных один за другим на некоторой дистанции. Первый, меньший по размеру заряд при попадании в борт танка инициирует подрыв элемента активной брони, а затем второй, более мощный заряд, подрываясь на оптимальной дистанции от брони, поражает ее и находящийся внутри экипаж и/или оборудование танка.
Для расширения боевых возможностей пехоты, вооруженной многоразовыми противотанковыми гранатометами, для них разработаны гранаты с различными боевыми частями, такими как осколочно-фугасные (для действий по пехоте и небронированной технике), зажигательные, дымовые (для постановки дымзавес), термобарические (объемного взрыва, обеспечивающие эффективное поражение личного состава, легкой техники и сооружений), и другие.
Нужно отметить, что лишь небольшая часть современных гранатометов (точнее, противотанковых боеприпасов для них) способны поражать современные танки "в лоб". Однако броневая защита бортов, крыши и кормы практически всех танков заметно слабее, поэтому противотанковые гранатометы до сих пор остаются весьма эффективным противотанковым оружием ближнего боя, особенно при действиях в городе. Последние кампании Российской армии в Чечне и американской - в Ираке показали, что старый РПГ-7 все еще представляет значительную опасность даже для самых совершенных основных боевых танков.

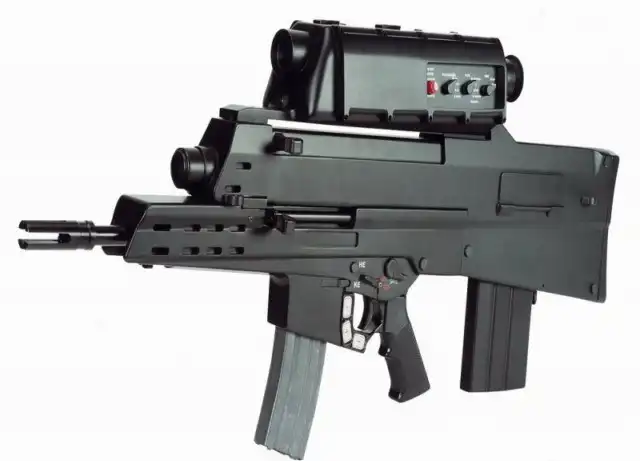

Metal Storm(Австралия)
Многозарядный гранатомет, выпускаемый фирмой Metal Storm, выполнен в виде нарезного ствола, снабженного электронной схемой для управления стрельбы и не имеет никаких подвижных деталей. Гранаты различного вида помещены непосредственно в ствол без гильз. Схема такого размещения заряда давно известна как «римская свеча» и часто применяется в пиротехнике. Снаряжение таких гранатометов осуществляется только на предприятии производителе и, фактически, они являются одноразовыми. Для ведения огня эти гранатометы крепятся на платформу- носитель оружия, например, штурмовой винтовки AICW или небольшого робота. Посредством специальной электронной схемы через, находящиеся в стенках ствола гранатомета, электрические воспламенители происходит воспламенение заряда. Чтобы осуществить выстрел, гранатомет при помощи прицельного комплекса наводится на цель и нажатием пусковой кнопки производится выстрел. Причем, воспламеняется только самый первый пороховой заряд и происходит выброс самой передней гранаты. При следующем нажатии на кнопку производится выстрел второй гранаты и т.д. В стволе гранатомета может размещаться от трех до шести гранат, в зависимости от их типа и калибра.
Типы гранатомета, которые проходили тесты в 2005 году в рамках системы AICW имели снаряжение по 3 гранаты калибра 40мм в стволе. Снаряжение гранатомета требует точного расчета пороховых зарядов для каждого последующего выстрела, так как каждая граната при выходе из ствола имеет разную длину пути, чуть большую, чем предыдущая. А также необходимо учитывать температуру окружающей среды и самого ствола. Поэтому каждый ствол- магазин снабжен специальной электронной схемой управления огнём. Начальная скорость гранаты составляет 95 м/с, в связи с этим для уменьшения отдачи платформы- носителя гранатомета снабжена специальным пружинным амортизатором.
Гранатомет Metal Storm являет собой исключительно простую конструкцию. Он не имеет движущихся частей и обладает небольшим весом. При его снаряжении могут быть использованы все имеющиеся типы гранат нужного калибра, лишь с их незначительной модернизацией. В настоящее время особым приоритетом для ручных гранатометов пользуется калибр 40мм. К существенному недостатку можно отнести то, что произвести повторное снаряжение гранатомета можно провести только в условиях завода. А в условиях войны пустые гранатометы будут просто выбрасываться. Применение электронного способа для воспламенения зарядов также может принести с собой некоторые проблемы, так как гранатометы Metal Storm требуют наличие источника питания. А батареи или аккумулятор могут в любой момент разрядиться. Решением этой проблемы может быть применение импульсных генераторов электрического тока, как на гранатометах российского производства РПГ-29 и РПГ-16.
Тип с тандемным расположением гранат в стволе-магазине по схеме «римская свеча»
Калибр 40 мм (возможны и другие калибры)
Длина н/д
Длина ствола н/д
Вес н/д
Емкость магазина 3 гранаты в сменном стволе
Эффективная дальность стрельбы До 400 м
Типы гранатомета, которые проходили тесты в 2005 году в рамках системы AICW имели снаряжение по 3 гранаты калибра 40мм в стволе. Снаряжение гранатомета требует точного расчета пороховых зарядов для каждого последующего выстрела, так как каждая граната при выходе из ствола имеет разную длину пути, чуть большую, чем предыдущая. А также необходимо учитывать температуру окружающей среды и самого ствола. Поэтому каждый ствол- магазин снабжен специальной электронной схемой управления огнём. Начальная скорость гранаты составляет 95 м/с, в связи с этим для уменьшения отдачи платформы- носителя гранатомета снабжена специальным пружинным амортизатором.
Гранатомет Metal Storm являет собой исключительно простую конструкцию. Он не имеет движущихся частей и обладает небольшим весом. При его снаряжении могут быть использованы все имеющиеся типы гранат нужного калибра, лишь с их незначительной модернизацией. В настоящее время особым приоритетом для ручных гранатометов пользуется калибр 40мм. К существенному недостатку можно отнести то, что произвести повторное снаряжение гранатомета можно провести только в условиях завода. А в условиях войны пустые гранатометы будут просто выбрасываться. Применение электронного способа для воспламенения зарядов также может принести с собой некоторые проблемы, так как гранатометы Metal Storm требуют наличие источника питания. А батареи или аккумулятор могут в любой момент разрядиться. Решением этой проблемы может быть применение импульсных генераторов электрического тока, как на гранатометах российского производства РПГ-29 и РПГ-16.
Тип с тандемным расположением гранат в стволе-магазине по схеме «римская свеча»
Калибр 40 мм (возможны и другие калибры)
Длина н/д
Длина ствола н/д
Вес н/д
Емкость магазина 3 гранаты в сменном стволе
Эффективная дальность стрельбы До 400 м

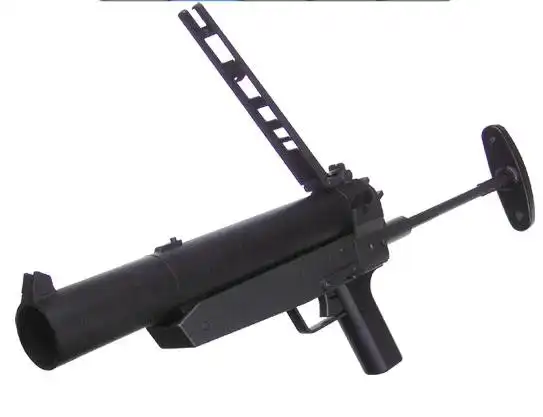

HK69 (Германия)
В конце 60х годов прошлого столетия немецкая фирма Heckler und Koch сконструировала отдельный гранатомет калибра 40 мм. А уже в 1974 году под обозначением НК69 «Granatpistole 40 mm» («GraPi 40mm») этот гранатомет был взят на вооружение немецкой армии Бундесвера. Выпуск гранатомета НК69 осуществляется по настоящее время. НК69 адаптирован под все имеющиеся гранаты калибра 40 мм, включая такие, как осветительные, осколочно-фугасные, дымовые, с резиновыми пулями, со слезоточивым газом, т.е. может использовать как боевые, так и полицейские боеприпасы. Однозарядный гранатомет «Granatpistole 40 mm» имеет нарезной ствол, для оснащения гранатой дульная часть ствола при помощи защелки на затыльнике ствольной коробки откидывается вниз. Приведение курка в боевую готовность осуществляется вручную. С двух сторон корпуса выполнен рычаг ручного предохранителя.
Гранатомет имеет телескопический, выдвижной приклад. Для прицельного ведения стрельбы, на гранатомете предусмотрены мушка и два целика. Первый складной целик предназначен для ведения дальнего огня и оттарирован с шагом в 50 метров до 400 метров дистанции. Второй перекидной L-образный целик применяется для ведения огня на малые дистанции ведения огня, оттарирован на 50 и 100 метров.
Тип Гранатомет с ручной перезарядкой
Калибр 40мм (40x46)
Длина 463/683 мм приклад сложен/раскрыт
Длина ствола н/д
Вес 2.76 кг
Емкость магазина Один заряд
Эффективная дальность стрельбы 150 м по точечной цели, 350 м по площадной цели.
Гранатомет имеет телескопический, выдвижной приклад. Для прицельного ведения стрельбы, на гранатомете предусмотрены мушка и два целика. Первый складной целик предназначен для ведения дальнего огня и оттарирован с шагом в 50 метров до 400 метров дистанции. Второй перекидной L-образный целик применяется для ведения огня на малые дистанции ведения огня, оттарирован на 50 и 100 метров.
Тип Гранатомет с ручной перезарядкой
Калибр 40мм (40x46)
Длина 463/683 мм приклад сложен/раскрыт
Длина ствола н/д
Вес 2.76 кг
Емкость магазина Один заряд
Эффективная дальность стрельбы 150 м по точечной цели, 350 м по площадной цели.

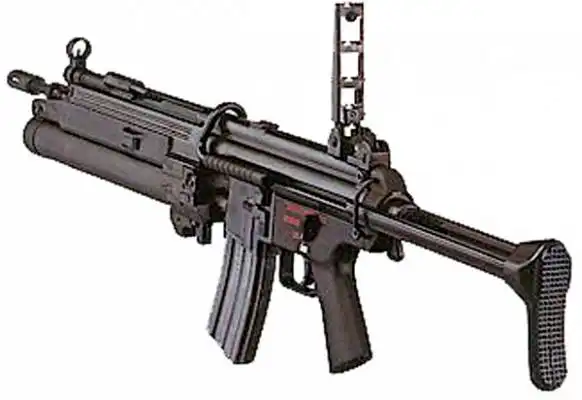

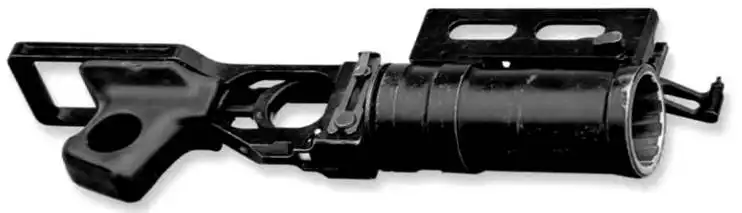

HK79 (Германия)
Германской компанией Heckler und Koch был сконструирован гранатомет для установки его на винтовки G41, 7.62мм G3 и 5.56мм HK33 этой же фирмы Heckler und Koch На вооружение он поступил под обозначением HK79 . Этот гранатомет состоял на вооружении армии Бундесвера, а также применялся в вооруженных силах Норвегии и некоторых других стран, где использовались винтовки HK G3.
Однозарядный HK-79 выполнен подствольным гранатомётом. Он имеет нарезной ствол, прикрепленный к раме гранатомета с помощью шарниров. Для осуществления перезарядки, необходимо нажать на защелку, расположенную в задней части гранатомета. После этого казенная часть ствола откидывается вниз. Там же находятся предохранитель рычаг взведения ударника. Слева на раме гранатомета, над его стволом, находится спусковая клавиша, которая является также его цевьем. На ствольную коробку винтовки, сверху фиксируется складной целик, который имеет прицельную шкалу, оттарированную с шагом 50 метров на дальность от 50 до 350 метров.
Тип Гранатомет с ручной перезарядкой
Калибр 40mm (40x46)
Длина 345 мм
Длина ствола н/д
Вес 1.5 кг
Емкость магазина Один заряд
Эфективная дальность стрельбы 150 м по точечной цели, 350 м по площадной цели.
Однозарядный HK-79 выполнен подствольным гранатомётом. Он имеет нарезной ствол, прикрепленный к раме гранатомета с помощью шарниров. Для осуществления перезарядки, необходимо нажать на защелку, расположенную в задней части гранатомета. После этого казенная часть ствола откидывается вниз. Там же находятся предохранитель рычаг взведения ударника. Слева на раме гранатомета, над его стволом, находится спусковая клавиша, которая является также его цевьем. На ствольную коробку винтовки, сверху фиксируется складной целик, который имеет прицельную шкалу, оттарированную с шагом 50 метров на дальность от 50 до 350 метров.
Тип Гранатомет с ручной перезарядкой
Калибр 40mm (40x46)
Длина 345 мм
Длина ствола н/д
Вес 1.5 кг
Емкость магазина Один заряд
Эфективная дальность стрельбы 150 м по точечной цели, 350 м по площадной цели.

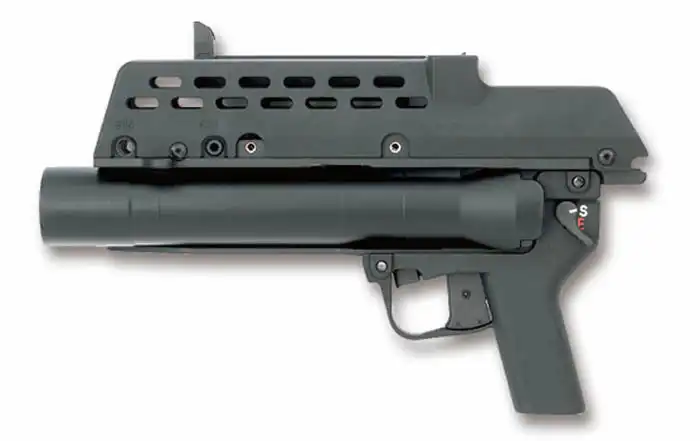

AG36 / AG-C / EGLM / XM320(ФРГ)
В конце 90х годов прошлого столетия германская компания Heckler und Koch сконструировала подствольный гранатомет AG36 калибра 40мм на замену гранатамета НК 79. Основным носителем для AG36 стала штурмовая винтовка, того же производителя, HK G36. Спустя время, подствольный гранатомет AG36 был унифицирован под английскую винтовку L85A2 калибра 5.56 мм и, состоящую на оснащении Голландской армии, канадскую винтовку Diemaco C7A1 калибра 5.56 мм. На сегодняшний день, модифицированный вариант AG36 может быть установлен на подствольную направляющую вида Picatinny, которые используются для американских карабинов М4 и винтовок М16А4.Этот гранатомет в США идет под обозначением AG-C / EGLM. Пимимо этого, модификация гранатомета AG36 / AG-C проходит тестовые испытания в вооруженных силах США по программе OICW Block 1 на предмет замены подствольного гранатомета М203 калибра 40мм.
Производители разработали для гранатомета AG36 специальный дополнительный приклад, который допускает применение гранатомета, как отдельного оружия. Также, в стадии разработки находится дальномерный электронный прицел.
Однозарядный гранатомет AG36 может производить выстрелы всеми типами унитарных зарядов калибра 40х46мм. При перезарядке гранатомета казённик ствола откидывается в левую сторону. Это даёт возможность заряжать оружие гранатами с более длинными боевыми частями (обычно это гранаты со слезоточивым газом). На гранатомете установлен самовзводный ударно-спусковой механизм. Также гранатомет оснащен с обоих сторон корпуса ручным предохранителем. Базовый складной прицел гранатомета крепится при помощи кронштейна сбоку оружия. Является прицелом ступенчатого типа.
Тип Гранатомет с ручной переарядкой
Калибр 40x46мм
Длина 348 мм
Длина ствола -
Вес 1.5 кг
Емкость магазина Один заряд
Эффективная дальность стрельбы стрельбы До 150 м по точечным целям, до 400 м по площадным
Производители разработали для гранатомета AG36 специальный дополнительный приклад, который допускает применение гранатомета, как отдельного оружия. Также, в стадии разработки находится дальномерный электронный прицел.
Однозарядный гранатомет AG36 может производить выстрелы всеми типами унитарных зарядов калибра 40х46мм. При перезарядке гранатомета казённик ствола откидывается в левую сторону. Это даёт возможность заряжать оружие гранатами с более длинными боевыми частями (обычно это гранаты со слезоточивым газом). На гранатомете установлен самовзводный ударно-спусковой механизм. Также гранатомет оснащен с обоих сторон корпуса ручным предохранителем. Базовый складной прицел гранатомета крепится при помощи кронштейна сбоку оружия. Является прицелом ступенчатого типа.
Тип Гранатомет с ручной переарядкой
Калибр 40x46мм
Длина 348 мм
Длина ствола -
Вес 1.5 кг
Емкость магазина Один заряд
Эффективная дальность стрельбы стрельбы До 150 м по точечным целям, до 400 м по площадным

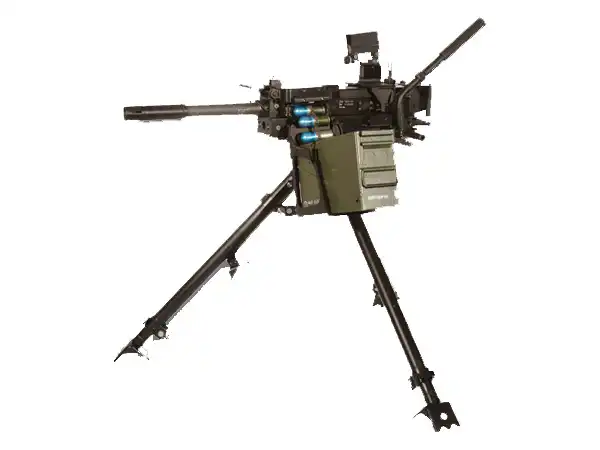

HK GMG (Германия)
GMG (Grenade Maschinen Gewehr)- это автоматический гранатомет, который был разработан немецкой оружейной компанией Heckler-Koch в начале 90х годов прошлого столетия. Grenade Maschinen Gewehr дословно с немецкого языка переводится, как гранатомет- пулемет. В настоящее время GMG состоит на вооружении армии ФРГ, а также поставляется на экспорт.
В основе конструкции гранатомета GMG лежит схема автоматики свободного затвора. Огонь ведется с открытого затвора. Ленточная подача патронов может осуществляться с любой стороны гранатомета. Перевод направления подачи ленты не требует применения специального инструмента. Для стрельбы применяются стандартные 40 мм боеприпасы блока НАТО и металлическая рассыпная лента. Огонь с гранатомета ведется с большой скоростью. Гранатомет может вести стрельбу в двух режимах: одиночные выстрелы и очередь. Огонь ведется при помощи спусковой клавиши, расположенной между двух вертикальных рукояток управления стрельбой. Конструкция гранатомета позволяет устанавливать его на пехотный станок треногу или на станок транспортного средства. Также возможна установка гранатомета в специальную амортизирующую люльку, которая позволяет повысить кучность стрельбы за счет уменьшения отдачи при ведении огня. Промежуточная люлька оснащена дополнительным спусковым крючком с горизонтальными рукоятками управления стрельбой. В комплект гранатомета GMG входит штатный, дневной коллиматорный прицел, а также на гранатомете могут устанавливаться и другие типы оптических прицелов.
Тип Автоматический гранатомет с ленточным питанием
Калибр 40х53 мм
Длина 1180 мм
Длина ствола -
Вес 28 кг тело гранатомета плюс 10,7 кг станок и 8 кг амортизирующая люлька
Эффективная дальность стрельбы до 1500 м по точечным целям, 2200 м максимальная
Темп стрельбы 350 выс/мин
В основе конструкции гранатомета GMG лежит схема автоматики свободного затвора. Огонь ведется с открытого затвора. Ленточная подача патронов может осуществляться с любой стороны гранатомета. Перевод направления подачи ленты не требует применения специального инструмента. Для стрельбы применяются стандартные 40 мм боеприпасы блока НАТО и металлическая рассыпная лента. Огонь с гранатомета ведется с большой скоростью. Гранатомет может вести стрельбу в двух режимах: одиночные выстрелы и очередь. Огонь ведется при помощи спусковой клавиши, расположенной между двух вертикальных рукояток управления стрельбой. Конструкция гранатомета позволяет устанавливать его на пехотный станок треногу или на станок транспортного средства. Также возможна установка гранатомета в специальную амортизирующую люльку, которая позволяет повысить кучность стрельбы за счет уменьшения отдачи при ведении огня. Промежуточная люлька оснащена дополнительным спусковым крючком с горизонтальными рукоятками управления стрельбой. В комплект гранатомета GMG входит штатный, дневной коллиматорный прицел, а также на гранатомете могут устанавливаться и другие типы оптических прицелов.
Тип Автоматический гранатомет с ленточным питанием
Калибр 40х53 мм
Длина 1180 мм
Длина ствола -
Вес 28 кг тело гранатомета плюс 10,7 кг станок и 8 кг амортизирующая люлька
Эффективная дальность стрельбы до 1500 м по точечным целям, 2200 м максимальная
Темп стрельбы 350 выс/мин

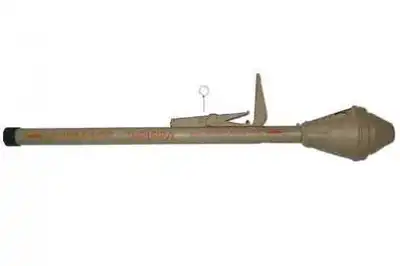

Panzerfaust/ Faustpatrone (Германия)
Одноразовые ручные противотанковые гранатометы Panzerfaust ("танковый кулак",коротко Pzf; также встречается наименование "Faustpatrone") были разработаны в Германии в середине Второй Мировой войны, и стали одним из самых революционных и одновременно самых массовых германских военных нововведений того периода. Сама концепция дешевого, но довольно мощного ручного противотанкового оружия, используемого индивидуальными пехотинцами, в послевоенный период была подхвачена и развита во многих странах,включая США и СССР.
В основу системы Panzerfaust легли немецкие разработки в области безоткатных (динамо реактивных) противотанковых пушек. Panzerfaust фактически иявлялся безоткатным орудием, упрощенным допредела - он состоял из пускового ствола, метательного заряда, кумулятивной бронебойной гранаты, ударно-спускового механизма и примитивных прицельных приспособлений.Тем не менее это не помешало, а точнее -помогло Панцерфаусту стать одним из самых массовых образцов противотанкового оружия Вермахта - к концу 1944 года ежемесячный выпуск Панцерфаустов превышал миллион штук.
Разработчиком системы Panzerfaust считается Генрих Лангвайлер, сотрудник немецкой компании HASAG. Первые образцы Panzerfaust, позже получившие обозначение Panzerfaust 30М Klein, пошли в серийное производство летом 1943 года, а первый опыт их применения против советских танков относят к ноябрю 1943 года. К концу этого же года HASAG выпускает усовершенствованный вариант гранатомета, Panzerfaust 30М, отличавшийся БЧ увеличенного диаметра и повышенной броне пробиваемостью. В начале 1944 года последовала очередная модификация, Panzerfaust 60М, в которой при сохранении прежней кумулятивной БЧ была практически вдвое (с 30до 60 метров) поднята эффективная дальность стрельбы, за счет увеличения калибра и прочности ствола а также усиления вышибного заряда. К концу 1944 года появился последний массовый вариант Панцерфауста - Panzerfaust 100М, у которого дальность подняли уже до 100 метров при некотором увеличении бронебойности. К концу войны в разработке находились и более совершенные модели сдальностью эффективной стрельбы в 150 и даже 250 метров, но в серию они не пошли. Нужно заметить. что конструкция экспериментального гранатомета Panzerfaust 150М оказала значительное влияние на конструкцияю первого советского послевоенного противотанкового гранатомета РПГ-2.
Все гранатометы серии Panzerfaust построены по единому принципу динамореактивного запуска гранаты из открытой с обоих концов пусковой трубы - ствола. Вышибной заряд из дымного пороха располагается примерно в центре ствола, при выстреле форс пламени из задней части пусковой трубы достигает нескольких метров (опасная зона - до 10 метров позади гранатомета). Стабилизация гранаты в полете осуществляется раскладным хвостовым оперением. Боевая часть гранаты надкалиберная, кумулятивная. Ударно-спусковой механизм механический, прицельные приспособления имеют вид целика-лесенки с несколькими отметками дальности. мушки как таковой нет,прицеливание ведется по верхнему краю гранаты.
В основу системы Panzerfaust легли немецкие разработки в области безоткатных (динамо реактивных) противотанковых пушек. Panzerfaust фактически иявлялся безоткатным орудием, упрощенным допредела - он состоял из пускового ствола, метательного заряда, кумулятивной бронебойной гранаты, ударно-спускового механизма и примитивных прицельных приспособлений.Тем не менее это не помешало, а точнее -помогло Панцерфаусту стать одним из самых массовых образцов противотанкового оружия Вермахта - к концу 1944 года ежемесячный выпуск Панцерфаустов превышал миллион штук.
Разработчиком системы Panzerfaust считается Генрих Лангвайлер, сотрудник немецкой компании HASAG. Первые образцы Panzerfaust, позже получившие обозначение Panzerfaust 30М Klein, пошли в серийное производство летом 1943 года, а первый опыт их применения против советских танков относят к ноябрю 1943 года. К концу этого же года HASAG выпускает усовершенствованный вариант гранатомета, Panzerfaust 30М, отличавшийся БЧ увеличенного диаметра и повышенной броне пробиваемостью. В начале 1944 года последовала очередная модификация, Panzerfaust 60М, в которой при сохранении прежней кумулятивной БЧ была практически вдвое (с 30до 60 метров) поднята эффективная дальность стрельбы, за счет увеличения калибра и прочности ствола а также усиления вышибного заряда. К концу 1944 года появился последний массовый вариант Панцерфауста - Panzerfaust 100М, у которого дальность подняли уже до 100 метров при некотором увеличении бронебойности. К концу войны в разработке находились и более совершенные модели сдальностью эффективной стрельбы в 150 и даже 250 метров, но в серию они не пошли. Нужно заметить. что конструкция экспериментального гранатомета Panzerfaust 150М оказала значительное влияние на конструкцияю первого советского послевоенного противотанкового гранатомета РПГ-2.
Все гранатометы серии Panzerfaust построены по единому принципу динамореактивного запуска гранаты из открытой с обоих концов пусковой трубы - ствола. Вышибной заряд из дымного пороха располагается примерно в центре ствола, при выстреле форс пламени из задней части пусковой трубы достигает нескольких метров (опасная зона - до 10 метров позади гранатомета). Стабилизация гранаты в полете осуществляется раскладным хвостовым оперением. Боевая часть гранаты надкалиберная, кумулятивная. Ударно-спусковой механизм механический, прицельные приспособления имеют вид целика-лесенки с несколькими отметками дальности. мушки как таковой нет,прицеливание ведется по верхнему краю гранаты.
Panzerfaust 44 (Pzf 44) Lanze(Германия)
Противотанковый гранатомет Panzerfaust 44 "Lanze" (Pzf 44)- это представитель второго поколения немецких противотанковых гранатометов. Их разработка была начата в начале 60х годов прошлого столетия германским концерном Dynamit-Nobel AG. В скором времени новый гранатомет Panzerfaust 44 «Lanze» (Pzf 44)- был взят на вооружение Бундесвера. Претерпев ряд модификаций он находился на вооружении армии до 90х годов, пока не был заменён гранатометами третьего поколения Panzerfaust 3 (Pzf 3). Pzf 44 по своей сути был дальнейшим продолжением идеи, которая была заложена в гранатометы Panzerfaust.
Гранатомет Panzerfaust 44 «Lanze» является многоразовым гладкоствольным пусковым устройством 44 калибра. На стволе гранатомета имеются рукоятка управления стрельбой с ударно-спусковым и оригинальным воспламенительным механизмом. На стволе также выполнены крепления для оптического прицела. Огонь ведется по динамореактивной схеме, посредством вставляемого спереди в ствол вышибного заряда, который снабжен противомассой из железного мелкозернистого порошка. Основным зарядом гранатомета Pzf 44 служит противотанковая кумулятивная граната с боевой надкалиберной частью. Она снабжена реактивным ускорителем и хвостовыми раскладными стабилизаторами. Граната вставляется в ствол спереди. Во время выстрела граната со скоростью около 170 м/с выбрасывается вперед вышибным зарядом, а противомасса выбрасывается назад, компенсируя силу отдачи и уменьшая длину опасной зоны позади стрелка. После выхода из ствола происходит запуск реактивного двигателя гранаты, разгоняя её до 210 м/с. Эффективная дальность стрельбы из Pzf 44 по бронетехнике достигает 300 метров, а фактическая дальность полета гранаты порядка 1000 метров.
Тип динамореактивный запуск + ракетный ускоритель
Калибр ствол 44 мм, надкалиберная граната 67 мм
Длина 800 мм (пусковое устройство); 1162 мм в заряженном виде
Длина ствола -
Вес 7.8 кг
Бронепробиваемость 370 мм
Эффективная дальность стрельбы до 300 м по движущимся целям
Гранатомет Panzerfaust 44 «Lanze» является многоразовым гладкоствольным пусковым устройством 44 калибра. На стволе гранатомета имеются рукоятка управления стрельбой с ударно-спусковым и оригинальным воспламенительным механизмом. На стволе также выполнены крепления для оптического прицела. Огонь ведется по динамореактивной схеме, посредством вставляемого спереди в ствол вышибного заряда, который снабжен противомассой из железного мелкозернистого порошка. Основным зарядом гранатомета Pzf 44 служит противотанковая кумулятивная граната с боевой надкалиберной частью. Она снабжена реактивным ускорителем и хвостовыми раскладными стабилизаторами. Граната вставляется в ствол спереди. Во время выстрела граната со скоростью около 170 м/с выбрасывается вперед вышибным зарядом, а противомасса выбрасывается назад, компенсируя силу отдачи и уменьшая длину опасной зоны позади стрелка. После выхода из ствола происходит запуск реактивного двигателя гранаты, разгоняя её до 210 м/с. Эффективная дальность стрельбы из Pzf 44 по бронетехнике достигает 300 метров, а фактическая дальность полета гранаты порядка 1000 метров.
Тип динамореактивный запуск + ракетный ускоритель
Калибр ствол 44 мм, надкалиберная граната 67 мм
Длина 800 мм (пусковое устройство); 1162 мм в заряженном виде
Длина ствола -
Вес 7.8 кг
Бронепробиваемость 370 мм
Эффективная дальность стрельбы до 300 м по движущимся целям

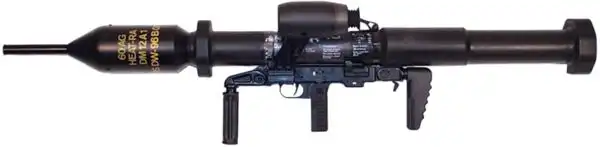

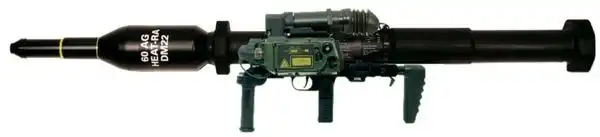

Panzerfaust 3 (Pzf 3) (Германия)
В 1978 году в ФРГ компанией Dynamit-Nobel AG , была начата разработка нового гранатомета Panzerfaust 3 (Pzf 3), который под обозначением Panzerfaust 60/100 поступил на вооружение Бундесвера в 1987 году. Данный гранатомет Panzerfaust 3 (Pzf 3) – это оружие третьего поколения противотанковых гранатометов, которые берут свое начало от известных гранатометов Panzerfaust времен Второй Мировой войны. Обозначения у гранатомета Panzerfaust 60/100 обозначают калибр ствола и боевую часть соответственно. К серийному производству гранатомета компания Dynamit-Nobel AG приступила в 1990 году. Помимо Германии, боеприпасы для Panzerfaust 3 (Pzf 3) по лицензии выпускаются также в Швейцарии и Южной Корее, где данное оружие состоит на вооружении. На сегодняшний день к семейству Panzerfaust 3 (Pzf 3) относится множество образцов, которые предназначены для ведения борьбы с танками и некоторыми другими видами целей.
Конструкция гранатомета Panzerfaust 3 представляет собой модуль управления стрельбой и одноразовое пусковое устройство. Пусковое устройство- это ствол калибром 60мм, который открыт с двух сторон и оснащен в условиях завода гранатой, а также вышибным зарядом. Перед началом стрельбы модуль управления стрельбой подсоединяется к снаряженному пусковому устройству. После произведения выстрела пустой ствол отсоединяется от модуля и выбрасывается, а модуль можно при необходимости использовать ещё раз, присоединив его к другому снаряженному стволу. Модули управления стрельбой подходят к любому типу оружия Pzf 3, так как унифицированы по интерфейсу.
В исходном варианте модуль управления стрельбой состоит из ударно-спускового и предохранительного механизмов, складных передней и задней рукояток, складного плечевого упора, а также из оптического прицела с сеткой. На данный момент для гранатометов Pzf 3 производится модифицированный модуль управления стрельбой под обозначением Dynarange. Данный модуль состоит из оптического прицела, лазерного дальномера и баллистического компьютера, который основываясь на показаниях дальномера, выдает на окуляр прицела прицельную мерку. В базу данных компьютера внесены баллистические параметры для всех видов и типов применяемых гранат Pzf 3. Наличие такого прицельного комплекса позволяет намного увеличить эффективную дальность огня по танкам - с 300-400 до 600 метров, что и показывают цифра «600» в маркировке новых Pzf 3.
Новый гранатомет Pzf 3 использует принцип динамореактивного запуска гранаты посредством вышибного заряда и противомассы , которая при выбросе назад из ствола уменьшает силу отдачи. После выхода из ствола граната дополнительно ускоряется благодаря ракетному ускорителю, стабилизация полета гранаты достигается при помощи хвостовых раскладных стабилизаторов.
Для Pzf 3 производится целый ряд различных типов гранат. Приоритетными считаются граната DM12 с кумулятивным бронебойным зарядом, а также новая граната DM21 с тандемным зарядом, боевая часть которой может поражать танки с активной защитой. На данный момент производятся также гранаты с двухрежимной, боевой частью, представляющие из себя тандемный заряд, имеющий выдвижную инициирующую часть. Перед началом стрельбы по танкам инициирующий заряд выступает вперед и разрушает активную защиту перед тем, как сработает основная кумулятивная, боевая часть. При ведении стрельбы по легкобронированным объектам выдвижной инициирующий заряд утоплен в корпус боевой части гранаты и подрывается вместе с ней, увеличивая фугасную составляющую заряда. Помимо этого, также выпускается граната с многоцелевой проникающей осколочной, боевой часть. Осколочная часть такой гранаты подрывается с небольшим опозданием после срабатывания кумулятивного заряда, таким образом, поражая живую силу противника за укрытием.
Тип динамореактивный запуск + ракетный ускоритель
Калибр 60мм ствол, 110мм БЧ гранаты
Длина 1230 мм
Бронепробиваемость 400 мм
Вес 12.8 кг
Емкость магазина Однозарядный
Эффективная дальность стрельбы 300-400 м
Конструкция гранатомета Panzerfaust 3 представляет собой модуль управления стрельбой и одноразовое пусковое устройство. Пусковое устройство- это ствол калибром 60мм, который открыт с двух сторон и оснащен в условиях завода гранатой, а также вышибным зарядом. Перед началом стрельбы модуль управления стрельбой подсоединяется к снаряженному пусковому устройству. После произведения выстрела пустой ствол отсоединяется от модуля и выбрасывается, а модуль можно при необходимости использовать ещё раз, присоединив его к другому снаряженному стволу. Модули управления стрельбой подходят к любому типу оружия Pzf 3, так как унифицированы по интерфейсу.
В исходном варианте модуль управления стрельбой состоит из ударно-спускового и предохранительного механизмов, складных передней и задней рукояток, складного плечевого упора, а также из оптического прицела с сеткой. На данный момент для гранатометов Pzf 3 производится модифицированный модуль управления стрельбой под обозначением Dynarange. Данный модуль состоит из оптического прицела, лазерного дальномера и баллистического компьютера, который основываясь на показаниях дальномера, выдает на окуляр прицела прицельную мерку. В базу данных компьютера внесены баллистические параметры для всех видов и типов применяемых гранат Pzf 3. Наличие такого прицельного комплекса позволяет намного увеличить эффективную дальность огня по танкам - с 300-400 до 600 метров, что и показывают цифра «600» в маркировке новых Pzf 3.
Новый гранатомет Pzf 3 использует принцип динамореактивного запуска гранаты посредством вышибного заряда и противомассы , которая при выбросе назад из ствола уменьшает силу отдачи. После выхода из ствола граната дополнительно ускоряется благодаря ракетному ускорителю, стабилизация полета гранаты достигается при помощи хвостовых раскладных стабилизаторов.
Для Pzf 3 производится целый ряд различных типов гранат. Приоритетными считаются граната DM12 с кумулятивным бронебойным зарядом, а также новая граната DM21 с тандемным зарядом, боевая часть которой может поражать танки с активной защитой. На данный момент производятся также гранаты с двухрежимной, боевой частью, представляющие из себя тандемный заряд, имеющий выдвижную инициирующую часть. Перед началом стрельбы по танкам инициирующий заряд выступает вперед и разрушает активную защиту перед тем, как сработает основная кумулятивная, боевая часть. При ведении стрельбы по легкобронированным объектам выдвижной инициирующий заряд утоплен в корпус боевой части гранаты и подрывается вместе с ней, увеличивая фугасную составляющую заряда. Помимо этого, также выпускается граната с многоцелевой проникающей осколочной, боевой часть. Осколочная часть такой гранаты подрывается с небольшим опозданием после срабатывания кумулятивного заряда, таким образом, поражая живую силу противника за укрытием.
Тип динамореактивный запуск + ракетный ускоритель
Калибр 60мм ствол, 110мм БЧ гранаты
Длина 1230 мм
Бронепробиваемость 400 мм
Вес 12.8 кг
Емкость магазина Однозарядный
Эффективная дальность стрельбы 300-400 м

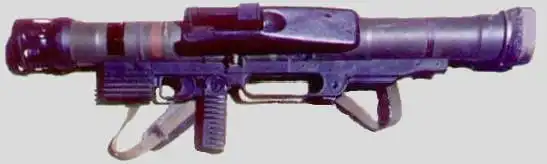

Armbrust(Германия)
В конце семидесятых годов прошлого столетия в Германии концерном Messerschmitt-Bolkow-Blohm был разработан противотанковый гранатомет Armbrust как личное противотанковое оружие пехотинца, которое было пригодно для боевых действий в городских условиях. На данный момент эти гранатометы в Германии не производятся, но их лицензионный выпуск производят Сингапур и Бельгия.
Противотанковый гранатомет Armbrust является одноразовым оружием, которое имеет стеклопластиковую пусковую трубу, снабженную ударно-спусковым механизмом, прицелом, а также складными рукояткой и плечевым упором. Оружие выпускается полностью снаряженным и готовым к применению. Кумулятивная граната находится в передней части ствола, в центральной части пусковой трубы находится вышибной заряд между двумя подвижными пыжами, а в задней части ствола находится противомасса, изготовленная из мягких полимерных волокон. Во время выстрела вышибной заряд выталкивает пыжи наружу в обе стороны ствола, при этом передний пыж выталкивает гранату, а задний- противомассу. Дойдя до концов пусковой трубы, пыжи заклиниваются в стволе, тем самым полностью глуша шум выстрела и вспышку. Благодаря этому, опасная зона позади гранатомета уменьшается до одного метра и появляется возможность вести безопасную стрельбу для гранатометчика из закрытых помещений. После выстрела температура трубы гранатомета повышается, но это не грозит здоровью стрелка ожогами или опасностью её разрыва.
Тип динамореактивный с отсечкой пороховых газов
Калибр 67 мм
Длина 850 мм
Бронепробиваемость До 300 мм
Вес 6.3 кг
Емкость магазина Однозарядный
Эффективная дальность стрельбы До 300 м
Противотанковый гранатомет Armbrust является одноразовым оружием, которое имеет стеклопластиковую пусковую трубу, снабженную ударно-спусковым механизмом, прицелом, а также складными рукояткой и плечевым упором. Оружие выпускается полностью снаряженным и готовым к применению. Кумулятивная граната находится в передней части ствола, в центральной части пусковой трубы находится вышибной заряд между двумя подвижными пыжами, а в задней части ствола находится противомасса, изготовленная из мягких полимерных волокон. Во время выстрела вышибной заряд выталкивает пыжи наружу в обе стороны ствола, при этом передний пыж выталкивает гранату, а задний- противомассу. Дойдя до концов пусковой трубы, пыжи заклиниваются в стволе, тем самым полностью глуша шум выстрела и вспышку. Благодаря этому, опасная зона позади гранатомета уменьшается до одного метра и появляется возможность вести безопасную стрельбу для гранатометчика из закрытых помещений. После выстрела температура трубы гранатомета повышается, но это не грозит здоровью стрелка ожогами или опасностью её разрыва.
Тип динамореактивный с отсечкой пороховых газов
Калибр 67 мм
Длина 850 мм
Бронепробиваемость До 300 мм
Вес 6.3 кг
Емкость магазина Однозарядный
Эффективная дальность стрельбы До 300 м

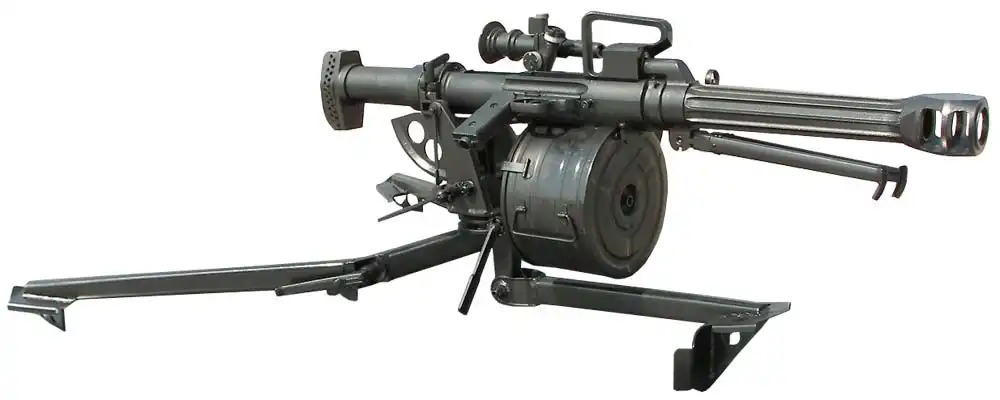

QLZ-87 / W87 (Китай)

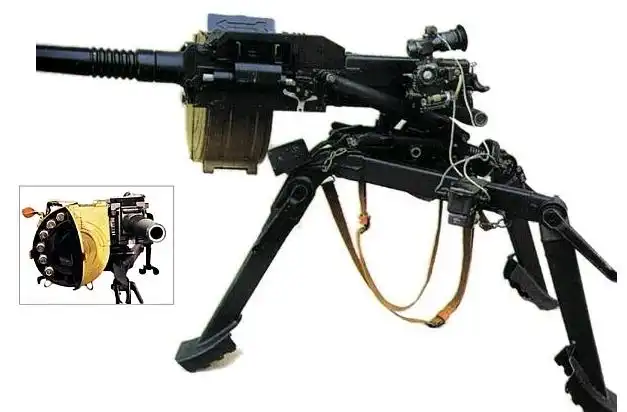

Получив всесторонний опыт эксплуатации (не лицензированной) копии советского гранатомета АГС-17, китайцы сформировали свое видение пехотного гранатомета, отдавая явное предпочтение маневренности оружия в ущербего огневой мощи, особенно при обеспечении плотного огня на подавление. Работы начались еще в конце 1980х годов, а в середине 1990х начались испытания 35мм автоматического гранатомета W87 имевшего магазинное питание.По результатам испытаний конструкция гранатомета была значительно пересмотрена, и уже в 21 веке на вооружение НОАК (Народно-Освободительной Армии Китая) начал поступать 35мм автоматический гранатомет QLZ-87. Этот оружие в первую очередь предназначено для непосредственной поддержки пехоты и отличается компактными размерами и незначительной (для своего класса) массой. Оружие может применяться слегкой интегральной сошки, со станка-треногиили с боевой техники (чаще всего джипов). В настоящее время гранатометы QLZ-87 имеются на вооружении китайского гарнизона Гонконга а также в ряде частей, "стерегущих" пролив между континентальным Китаем и островом Тайвань. По имеющимся данным, гранатомет QLZ-87 до сих пор не вышел из периода "детских болезней" и его совершенствование будет продолжено.
Автоматический гранатомет QLZ-87 построен на основе газоотводной автоматики с жестким запиранием ствола при помощи поворотного затвора. Газоотводная автоматика аналогична таковой у винтовки М16 и использует прямой отвод газов в затворную группу; в конструкции предусмотрен ручной газовый регулятор. Такая система, очевидно, использована для уменьшения массы подвижных частей автоматики. Кроме того, китайские конструкторы отказались от относительно сложного механизма подачи ленты в пользу более простого магазинного питания. Подача боеприпасов осуществляется снизу из примыкаемых барабанных магазинов емкостью 6 или 15 выстрелов. 6-зарядные барабаны как правило используются при стрельбе с сошек, 15-зарядные при стрельбе со станка или техники. Пистолетная рукоятка управления огнем расположена горизонтально под небольшим углом вниз на правой стороне оружия; она же служит для перезарядки оружия (рукоятка подвижна назад-вперед). Гранатомет допускает ведение огня одиночными выстрелами и очередями. Основной прицел - оптический небольшой кратности, с подсветкой прицельной сетки. Прицел вынесен влево от оси оружия для обеспечения удобной стрельбы с большими углами возвышения. В центральной части оружия выполнена массивная рукоятка для переноски оружия.
Нужно отметить, что для своей небольшой массы гранатомет QLZ-87 имеет достаточно высокий темп автоматической стрельбы, что должно затруднять контроль над оружием и увеличивать рассеивание при стрельбе очередями, особенно с сошек.
Основными типами боеприпасов для гранатомета QLZ-87 являются 35мм унитарные выстрелы с осколочно-фугасной или бронебойной (кумулятивной) гранатой, разработанные в Китае. Полная масса выстрела составляет около 250 грамм, начальная скорость гранаты 190-200 м/с. Дляосколочно-фугасной гранаты заявляется радиус сплошного поражения осколками до10метров, для кумулятивной -бронепробиваемость до 80 мм.
Калибр: 35x32SR мм
Тип: автоматический гранатомет смагазинным питанием
Длина: 970 мм
Вес: 12 кг в "легкой" модификации сприцелом и без магазина; 20 кг в "тяжелой"модификации (на станке без магазина)
Эффективная дальность стрельбы: до 600 мпо точечным целям, 1700 м максимальная
Темп стрельбы: 500 выстрелов в минуту
Автоматический гранатомет QLZ-87 построен на основе газоотводной автоматики с жестким запиранием ствола при помощи поворотного затвора. Газоотводная автоматика аналогична таковой у винтовки М16 и использует прямой отвод газов в затворную группу; в конструкции предусмотрен ручной газовый регулятор. Такая система, очевидно, использована для уменьшения массы подвижных частей автоматики. Кроме того, китайские конструкторы отказались от относительно сложного механизма подачи ленты в пользу более простого магазинного питания. Подача боеприпасов осуществляется снизу из примыкаемых барабанных магазинов емкостью 6 или 15 выстрелов. 6-зарядные барабаны как правило используются при стрельбе с сошек, 15-зарядные при стрельбе со станка или техники. Пистолетная рукоятка управления огнем расположена горизонтально под небольшим углом вниз на правой стороне оружия; она же служит для перезарядки оружия (рукоятка подвижна назад-вперед). Гранатомет допускает ведение огня одиночными выстрелами и очередями. Основной прицел - оптический небольшой кратности, с подсветкой прицельной сетки. Прицел вынесен влево от оси оружия для обеспечения удобной стрельбы с большими углами возвышения. В центральной части оружия выполнена массивная рукоятка для переноски оружия.
Нужно отметить, что для своей небольшой массы гранатомет QLZ-87 имеет достаточно высокий темп автоматической стрельбы, что должно затруднять контроль над оружием и увеличивать рассеивание при стрельбе очередями, особенно с сошек.
Основными типами боеприпасов для гранатомета QLZ-87 являются 35мм унитарные выстрелы с осколочно-фугасной или бронебойной (кумулятивной) гранатой, разработанные в Китае. Полная масса выстрела составляет около 250 грамм, начальная скорость гранаты 190-200 м/с. Дляосколочно-фугасной гранаты заявляется радиус сплошного поражения осколками до10метров, для кумулятивной -бронепробиваемость до 80 мм.
Калибр: 35x32SR мм
Тип: автоматический гранатомет смагазинным питанием
Длина: 970 мм
Вес: 12 кг в "легкой" модификации сприцелом и без магазина; 20 кг в "тяжелой"модификации (на станке без магазина)
Эффективная дальность стрельбы: до 600 мпо точечным целям, 1700 м максимальная
Темп стрельбы: 500 выстрелов в минуту

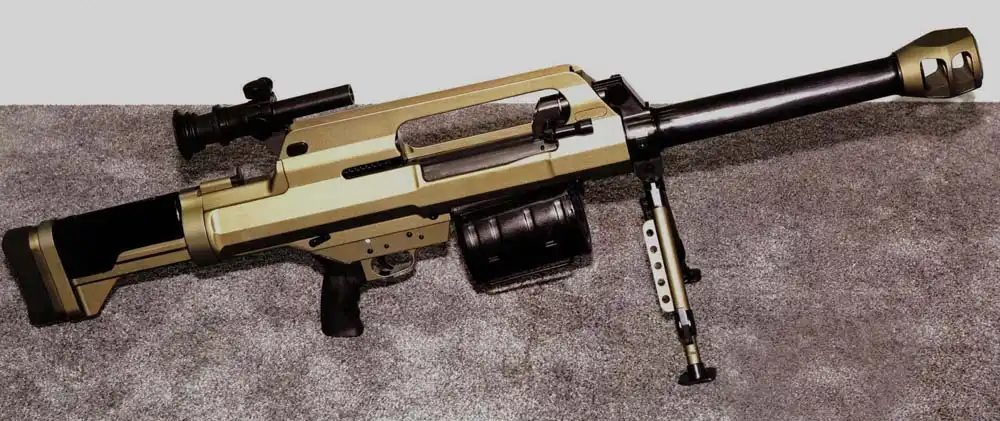

QLB-06 / QLZ-87B (Китай)
Полуавтоматический гранатомет QLB-06 / QLZ-87B является дальнейшим развитием китайского автоматического гранатомета QLZ-87. Двойное обозначение (QLB-06 / QLZ-87B) использовано потому, что данный образец во "внутренних" китайских источниках имеет индекс QLB-06,а в экспортных брошюрах, распространяемых на международных выставках -индекс QLZ-87B. Основное назначение нового гранатомета - осуществление непосредственной поддержки пехоты в звене взвод / рота. Для обеспечения повышенной маневренности в новом образце конструкторы полностью отказались от станка и широко использовали алюминиевые сплавы. Какследствие такого облегчения, в данном образце пришлось отказаться от автоматического огня и уменьшить емкость магазинов. Очевидно, что влюбом случае стрельба из такого оружия будет сопровождаться весьма солидной отдачей, однако и повышение огневой мощи отделения такой гранатомет может обеспечить значительное, так как позволяет бороться не только с пехотой противника, но и с легкобронированной техникой и легкими укреплениями.
Спектр 35мм выстрелов для данного гранатомета включает в себя осколочно-фугасные (ОФ),осколочно-бронебойные (ОФ-Б), зажигательные и учебные (инертные) выстрелы. Для ОФ гранат радиус смертельного действия осколков заявляется до 10 метров, для ОФ-Б гранат бронебойность до 80 мм по нормали. Масса одного выстрела (граната в унитарном патроне) составляетпорядка 250 грамм, начальная скорость гранаты порядка 190 м/с, максимальная дальность выстрела 1750 метров.
Полуавтоматический гранатомет QLB-06 / QLZ-87B использует газоотводную автоматику с прямым действием отводимых из ствола пороховых газов на затворную раму. Запирание ствола жесткое, поворотом затвора. В отличие от предшественника QLZ-87,у даного гранатомета рукоятка взведения затвора выполнена в виде отдельной складной детали, а пистолетная рукоятка расположена снизу оружия и неподвижна. Для уменьшения отдачи гранатомет оснащен дульным тормозом и буфером отката затворной группы. Питание осуществляется из отъемных барабанных магазинов емкостью 4 или 6 выстрелов, режим огня -только одиночные выстрелы. Прицельные приспособления включают в себя мушку и целик, скрытые в канале на интегральной рукоятке для переноски оружия, а также направляющую типа Picatinny rail для установки оптических или ночных прицелов. Штатным является оптический прицел кратности 3Х. Для стрельбы гранатомет оснащен складной двуногой сошкой,крепление к станку судя по всему не предусмотрено.
Калибр: 35x32mm SR
Тип: самозарядный пехотный гранатомет, газоотводнаяавтоматика
Длина: 1046 мм
Вес: 9,1 кг без боекомплекта
Емкость магазина: 4 или 6 выстрелов
Эффективная дальность стрельбы: 600 м (точечныецели), 1000 м (площадные цели)
Спектр 35мм выстрелов для данного гранатомета включает в себя осколочно-фугасные (ОФ),осколочно-бронебойные (ОФ-Б), зажигательные и учебные (инертные) выстрелы. Для ОФ гранат радиус смертельного действия осколков заявляется до 10 метров, для ОФ-Б гранат бронебойность до 80 мм по нормали. Масса одного выстрела (граната в унитарном патроне) составляетпорядка 250 грамм, начальная скорость гранаты порядка 190 м/с, максимальная дальность выстрела 1750 метров.
Полуавтоматический гранатомет QLB-06 / QLZ-87B использует газоотводную автоматику с прямым действием отводимых из ствола пороховых газов на затворную раму. Запирание ствола жесткое, поворотом затвора. В отличие от предшественника QLZ-87,у даного гранатомета рукоятка взведения затвора выполнена в виде отдельной складной детали, а пистолетная рукоятка расположена снизу оружия и неподвижна. Для уменьшения отдачи гранатомет оснащен дульным тормозом и буфером отката затворной группы. Питание осуществляется из отъемных барабанных магазинов емкостью 4 или 6 выстрелов, режим огня -только одиночные выстрелы. Прицельные приспособления включают в себя мушку и целик, скрытые в канале на интегральной рукоятке для переноски оружия, а также направляющую типа Picatinny rail для установки оптических или ночных прицелов. Штатным является оптический прицел кратности 3Х. Для стрельбы гранатомет оснащен складной двуногой сошкой,крепление к станку судя по всему не предусмотрено.
Калибр: 35x32mm SR
Тип: самозарядный пехотный гранатомет, газоотводнаяавтоматика
Длина: 1046 мм
Вес: 9,1 кг без боекомплекта
Емкость магазина: 4 или 6 выстрелов
Эффективная дальность стрельбы: 600 м (точечныецели), 1000 м (площадные цели)

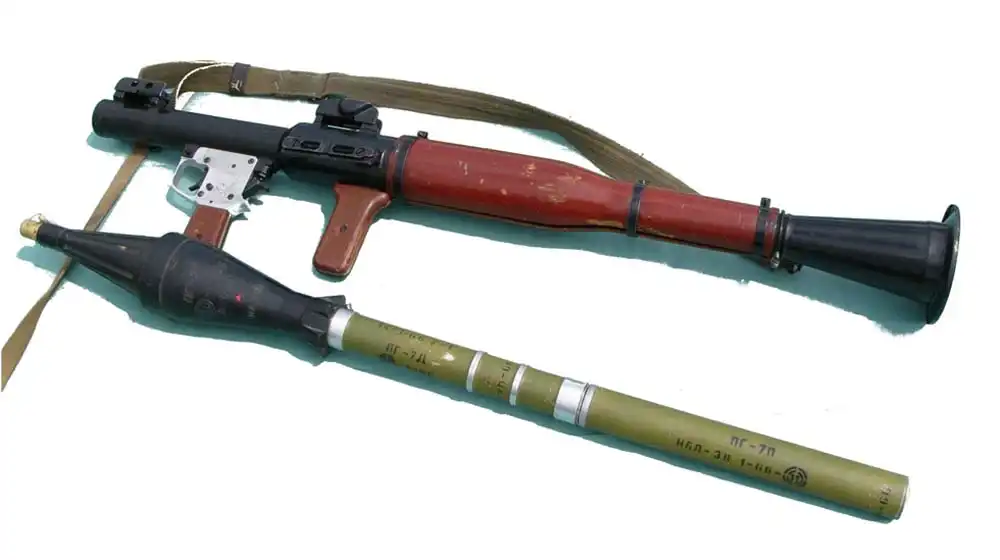

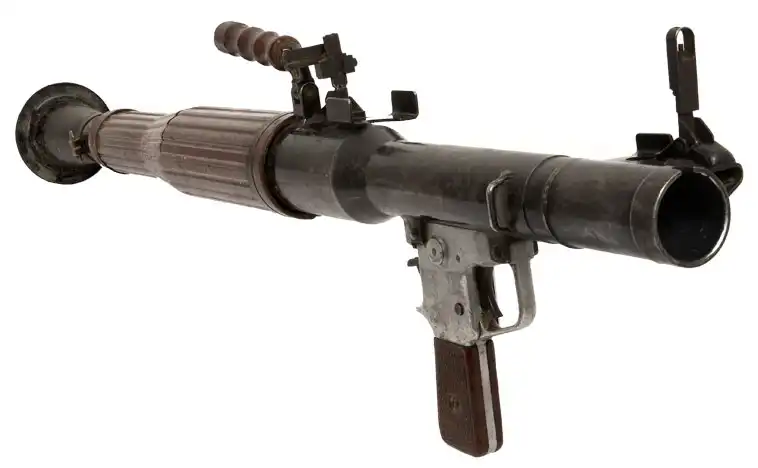

РПГ-7 (СССР / Россия)
В 1958 году была начата разработка нового гранатомета на смену устаревшему РПГ-2. В 1961 году новый гранатомет под обозначением РПГ-7 был взят на вооружение Советской Армии. Это гранатомет по сей день состоит на вооружении Российской армии, а также на вооружении армий ещё 50 государств. Ручной гранатомет РПГ-7 до сих пор производится во многих странах мира и имеет широкий спектр применяемых боеприпасов. Помимо кумулятивных противотанковых выстрелов применяются также противопехотные осколочно-фугасные выстрелы, зажигательные, термобарические, учебные и другие типы гранат. За прошедшие сорок лет конструкция гранатомета практически не изменилась, а вот гранаты к нему приобрели существенные изменения боевых характеристик. Если первая противотанковая граната ПГ-7В имела калибр БЧ 85 мм и могла прошить 260 мм стальной брони, то граната ПГ-7ВЛ, образца 1977 года, была калибром боевой части 93 мм и её заряд мог прошить стальную броню в 500 мм. А выпущенная в 80х годах тандемная граната ПГ-7ВР с боевой частью калибра 65/105 мм может прожечь стальную броню толщиной свыше 600 мм, имеющую дополнительное покрытие из противокумулятивных экранов или имеющих динамическую защиту. Гранатомет РПГ-7 – это однозарядное гладкоствольное пусковое устройство динамореактивного типа. Огонь ведется с плеча, поэтому в средней части ствола имеется теплоизолирующий кожух, предохраняющий стрелка от ожогов. В передней части гранатомета находится рукоятка управления стрельбой в сборе с УСМ, а также задняя рукоятка для удержания ударно-спускового механизма с открытым курком. Гранатомет имеет открытый прицел, однако, как правило, оснащен оптическим прицелом ПГО-7, имеющего кратность 2.7Х. Прицельное устройство имеет три шкалы: боковых и дистанционных поправок, а также дальномерную по цели высотой 2.7 метров. Для войск ВДВ специально разработан гранатомет РПГ-7Д с разъемным стволом. Последние варианты гранатомета РПГ-7В1 оснащены более усовершенствованными прицелами с дополнительными шкалами для ведения огня тяжелыми гранатами ТБГ-7В и ПГ-7ВР и имеют легкую складную сошку. В зависимости от модификации противотанковые гранаты для РПГ-7 оснащены надкалиберной боевой частью калибра 70-105 мм. При заряжании граната вставляется в ствол гранатомета спереди хвостовой частью, имеющей калибр 40 мм. Для осуществления дополнительного ускорения гранаты после вылета её из ствола, в её средней части находится твердотопливный реактивный двигатель. Сопла двигателя находятся в передней части и расположены по отношению к оси гранаты радиально под углом, что обеспечивает в активной фазе полета дополнительную стабилизацию. Выброс гранаты производит вышибной динаморективный заряд, помещенный в картонную гильзу вокруг хвостовой части гранаты. Он крепится к гранате перед заряжанием. После выстрела часть пороховых газов выбрасывается сзади из сопла гранатомета, компенсируя при этом отдачу, но создавая позади стрелка 20-ти , опасную зону. Ракетный двигатель выстрела запускается автоматически, на расстоянии от стрелка 10-20 метров. Некоторые гранаты, такие как осколочная ОГ-7В, не оснащены ракетным двигателем, и полет происходит с помощью вышибного заряда. Раскладные стабилизаторы осуществляют стабилизацию траекторию полета таких гранат. Также стабилизация достигается вращением гранаты, вызванной турбинкой, находящейся в хвостовой части. Применение гранатомета РПГ-7 очень эффективно, как против бронетехники, так и против укрепленных огневых точек. Граната РПГ-7 способна пробить метровую бетонную стену и поразить живую силу противники, укрывшуюся за стеной. Простота конструкции РПГ-7 и широкий спектр применяемых высокоэффективных боеприпасов залужено делает его одним из самых лучших образцов современных ручных гранатометов.
Тип динамореактивный (безоткатный) пуск + реактивный ускоритель на гранате
Калибр 40 мм ствол; 40, 70 - 105мм боевая часть гранат
Длина 650 мм
Бронепробиваемость До 1000 мм
Вес : 6,3 кг незаряженный с оптическим прицелом
Емкость магазина Однозарядный
Эффективная дальность стрельбы 200-500 м, в зависимости от типа используемых гранат.
Тип динамореактивный (безоткатный) пуск + реактивный ускоритель на гранате
Калибр 40 мм ствол; 40, 70 - 105мм боевая часть гранат
Длина 650 мм
Бронепробиваемость До 1000 мм
Вес : 6,3 кг незаряженный с оптическим прицелом
Емкость магазина Однозарядный
Эффективная дальность стрельбы 200-500 м, в зависимости от типа используемых гранат.

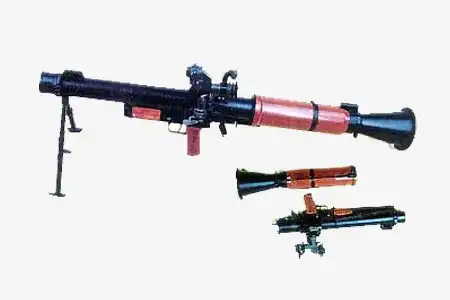

РПГ-16 (СССР / Россия)
В конце 60х годов прошлого столетия непосредственно для военного оснащения ВДВ СССР был разработан новый противотанковый гранатомет РПГ-16. От своего предшественника РПГ-7 новый гранатомет отличался разборным стволом большего калибра и гранатой кумулятивного действия, обладавшей более мощным реактивным двигателем, эффективной дальностью и точностью стрельбы. Для данного гранатомета РГ-16 была разработана граната только одного вида - это кумулятивная активно-реактивная граната ПГ-16В. Для увеличения точности огня в комплект РПГ-16 входила складная двуногая сошка и 2.7Х оптический прицел ПГО-16. Кроме съемной, прицельной оптики РПГ-16 оснащен также складным открытым прицелом, который крепится на передней части трубы. Сам ствол разъемный, состоит из передней и задней части. Для удобства переноски, а также при десантировании разбирается, что приводит к уменьшению размеров оружия. Гранатомет РПГ-16 с большим успехом применялся советскими военнослужащими в Афганистане, ведя прицельный огонь и поражая укрытия боевых точек душманов с больших расстояний.
Гранатомет РПГ-16- это безоткатное однозарядное гладкоствольное пусковое устройство, имеющее открытый сзади ствол. Огонь ведется с плечевого упора. В месте соприкосновения с телом стрелка ствол закрыт теплоизолирующим специальным кожухом. Задняя часть ствола имеет расширенное сопло для выброса пороховых газов. Рукоятка управления огнем выполнена заодно с ударно-спусковым механизмом и расположена в передней части ствола вместе с коротким цевьем из пластика. Для воспламенения заряда гранаты, электронный ударно-спусковой механизм генерирует электрический импульс тока за счет нажатия на спусковой крючок. С левой стороны корпуса ударно-спускового механизма выполнен ручной предохранитель. При заряжании калиберная граната полностью входит в ствол гранатомета. Выстрел гранаты происходит за счет вышибного динамореактивного заряда, помещенного в сгорающую при выстреле картонную гильзу, которая крепится к хвосту гранаты перед её заряжанием. Во время выстрела газы вышибного заряда частично выбрасываются из сопла гранатомета назад, тем самым уменьшая отдачу при выстреле, но создавая опасную зону позади стрелка до 20 метров. Реактивный двигатель гранаты запускается автоматически, когда граната находится на безопасном расстоянии от стрелка.
Гранатомет РПГ-16- это безоткатное однозарядное гладкоствольное пусковое устройство, имеющее открытый сзади ствол. Огонь ведется с плечевого упора. В месте соприкосновения с телом стрелка ствол закрыт теплоизолирующим специальным кожухом. Задняя часть ствола имеет расширенное сопло для выброса пороховых газов. Рукоятка управления огнем выполнена заодно с ударно-спусковым механизмом и расположена в передней части ствола вместе с коротким цевьем из пластика. Для воспламенения заряда гранаты, электронный ударно-спусковой механизм генерирует электрический импульс тока за счет нажатия на спусковой крючок. С левой стороны корпуса ударно-спускового механизма выполнен ручной предохранитель. При заряжании калиберная граната полностью входит в ствол гранатомета. Выстрел гранаты происходит за счет вышибного динамореактивного заряда, помещенного в сгорающую при выстреле картонную гильзу, которая крепится к хвосту гранаты перед её заряжанием. Во время выстрела газы вышибного заряда частично выбрасываются из сопла гранатомета назад, тем самым уменьшая отдачу при выстреле, но создавая опасную зону позади стрелка до 20 метров. Реактивный двигатель гранаты запускается автоматически, когда граната находится на безопасном расстоянии от стрелка.
все теги
Комментарии13
