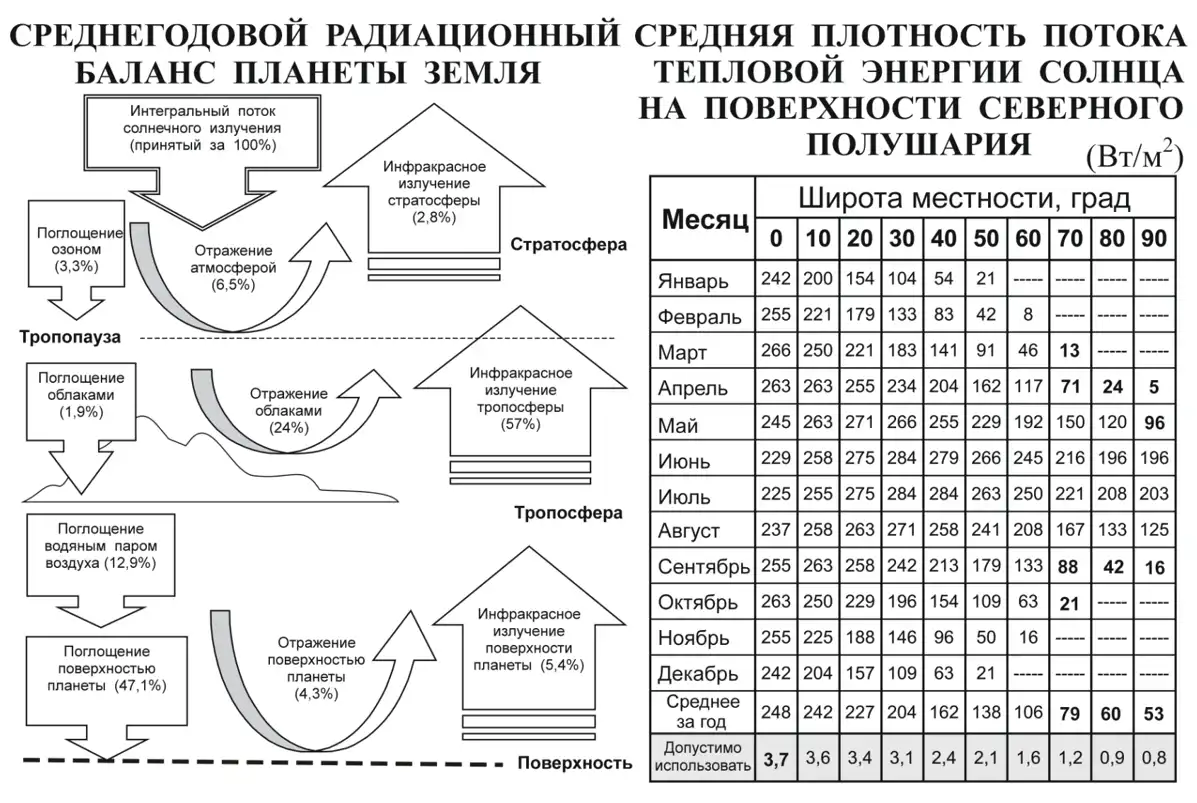

Примерно 40% солнечной энергии, падающей на Землю из космоса, в процессе обратного переизлучения некоторое время существует в нижних слоях атмосферы в виде электрического поля. На схеме показано распределение потока энергии и указаны механизмы её транспортировки. Таблица показывает какую мощность можно в предельном случае снимать из атмосферы в различных широтах.

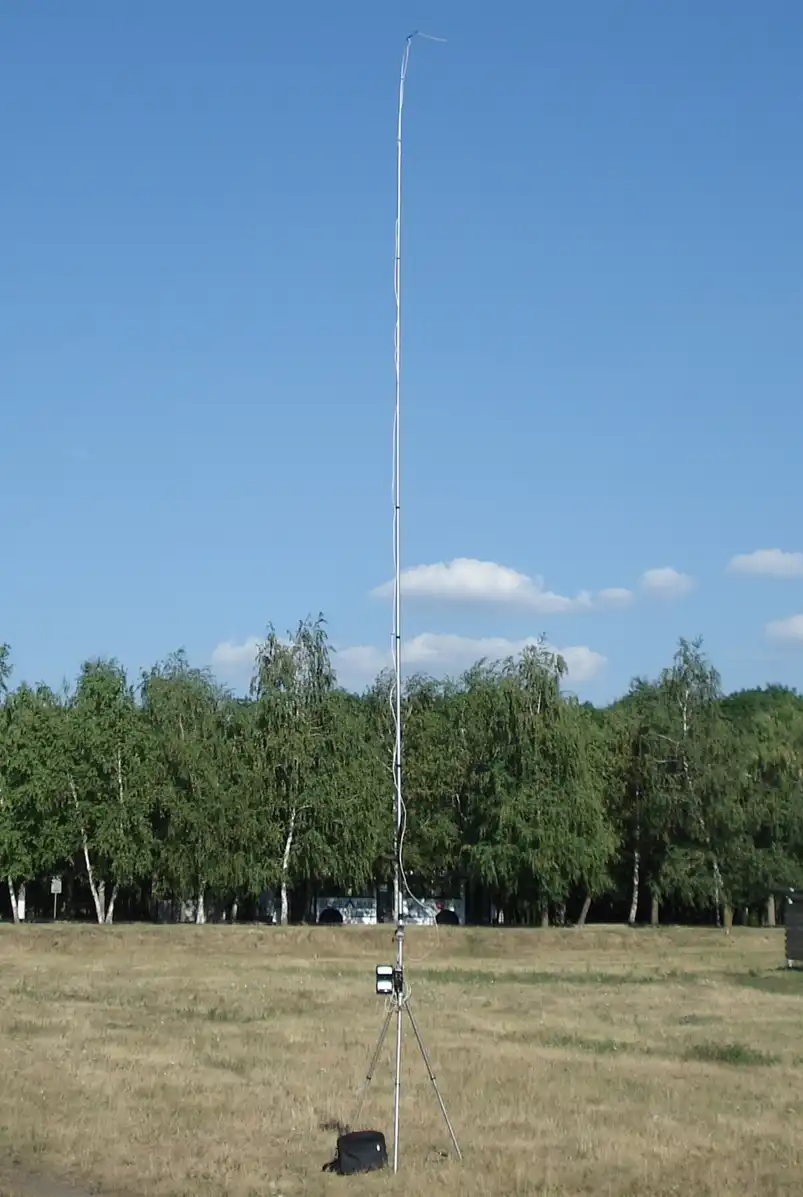

Простейшая демонстрационная установка для улавливания атмосферного заряда. Высота стойки 5 метров, проводимость воздуху, в окрестностях приемника, придает ионизатор.

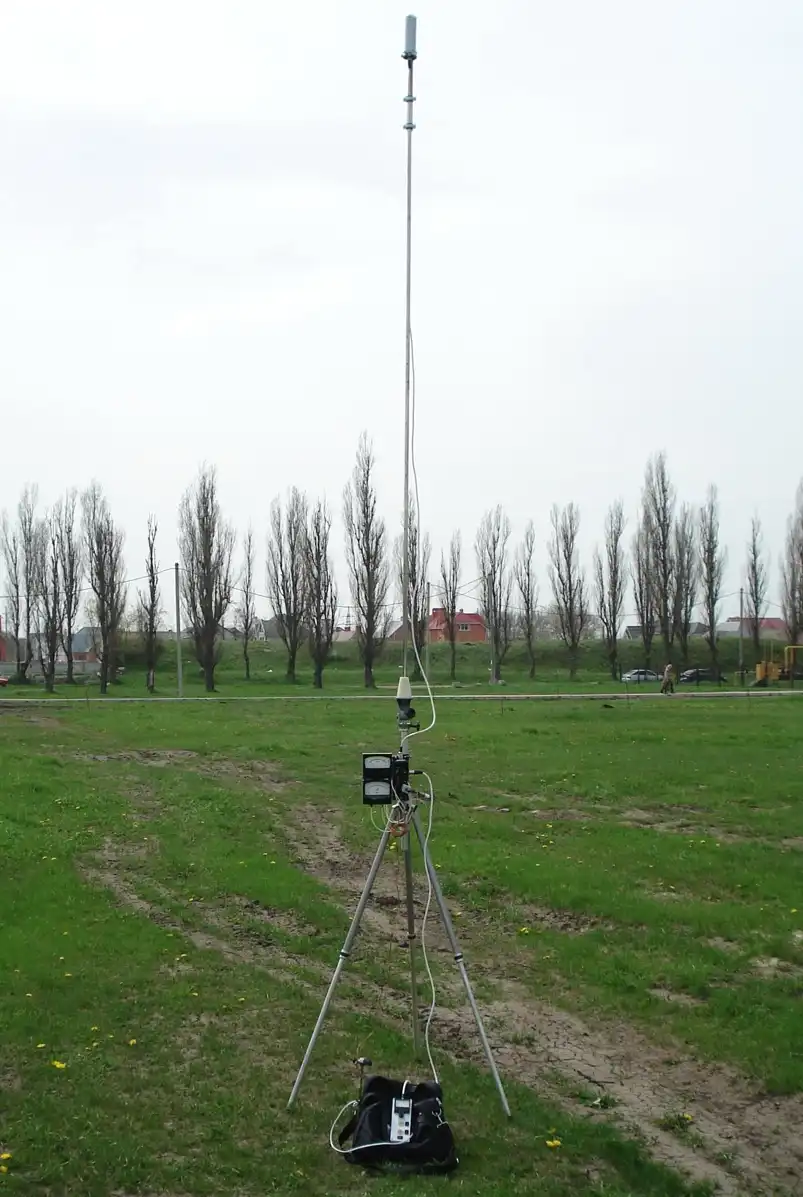

Простейшая демонстрационная установка для улавливания атмосферного заряда. Высота стойки 12 метров, проводимость воздуху, в окрестностях приемника, придает накаляемая проволока.



Про вертикальную напряженность атмосферного электрического поля известно всем. Вот, полюбуйтесь на её горизональную составляющую. Воздух заряжен очень неоднородно. Подвижность свободных носителей зарядов (микрокапель воды и тяжелых ионов) при обычном давлении ничтожно мала - сантиметры в секунду. При скорости ветра около 1 метра в секунду прибор показывает колебания плотности зарядов в проносящемся мимо приемника-ионизатора турбулентном воздушном потоке. Полное отклонение стрелки - 5 миллиампер.

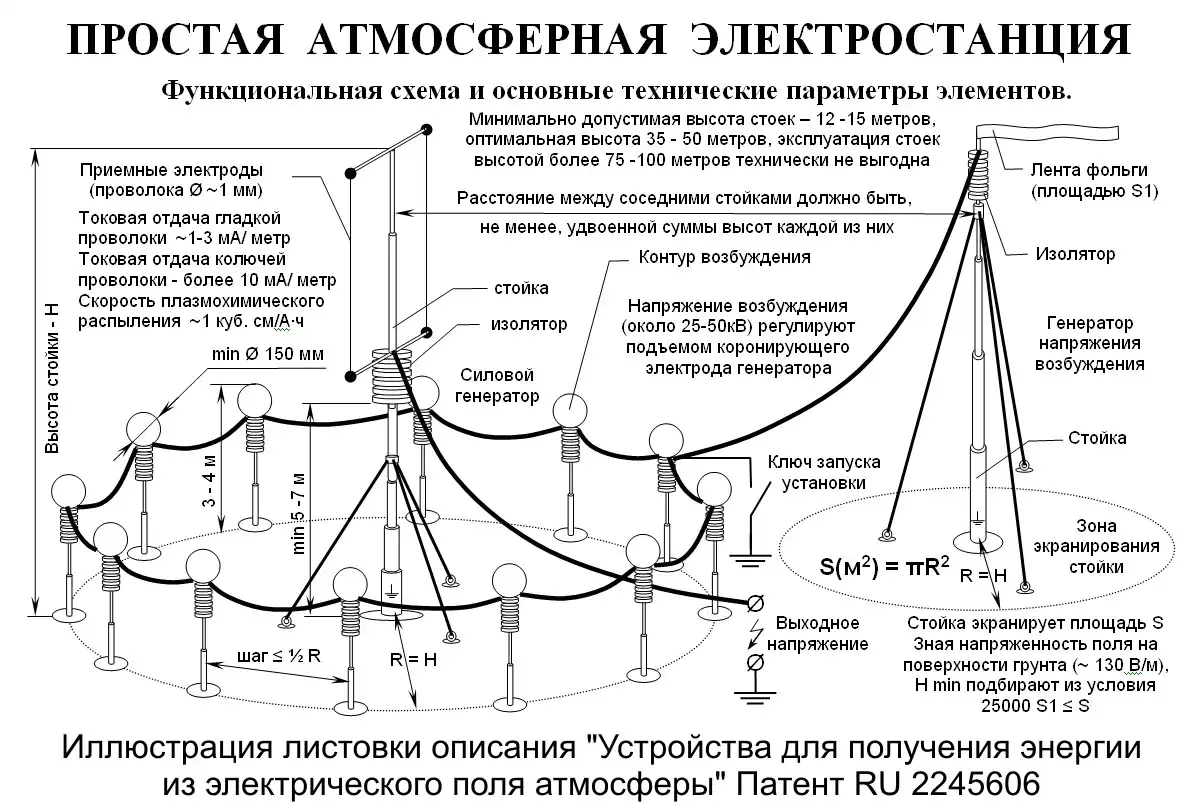

Демонстрация модели устройства для получения энергии из электрического поля атмосферы Земли Patent RU 2245606


Вы не можете скачивать файлы с нашего сервера

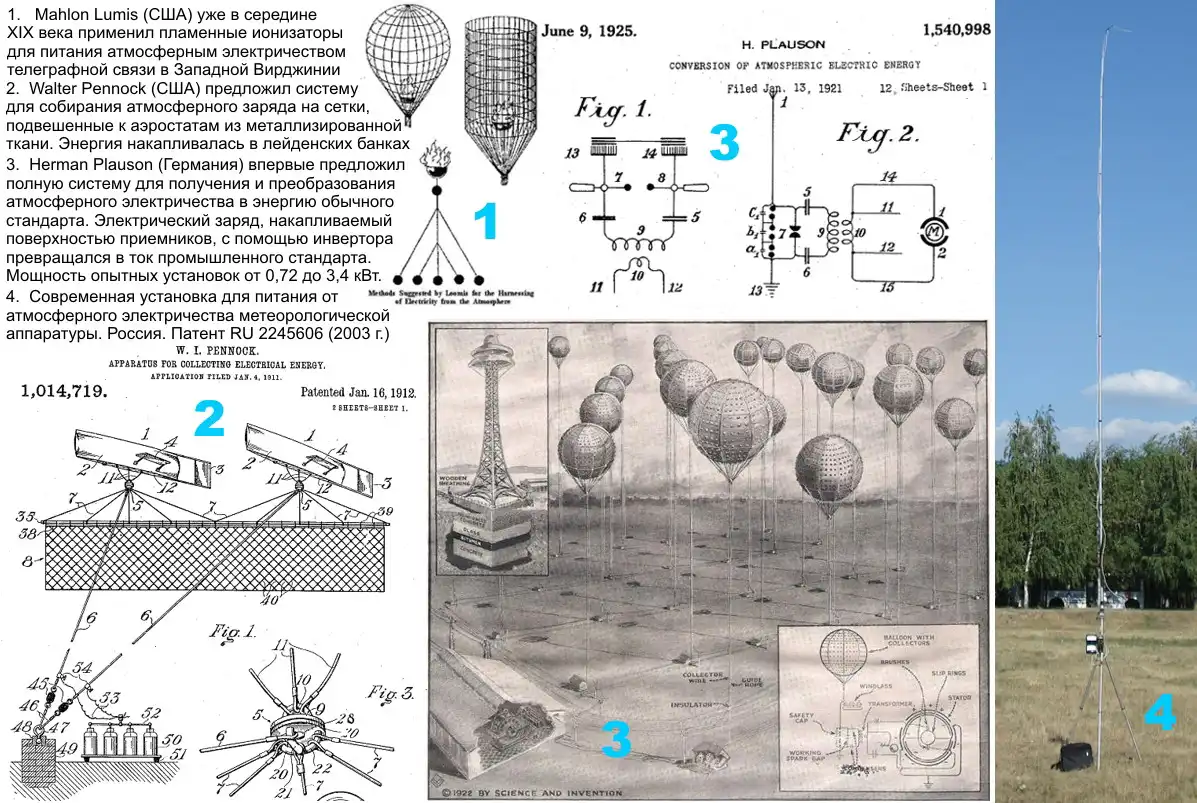

Так же уместно будет напомнить еще об одном патенте (патент РФ № 2030132) на использования атмосферного электричества.
Академик АМТН и РАЕН, д. м. н. Блёскин Б. И., академик АМТН и РАЕН, профессор д. м. н. Машков О.А., Новиков ЕГ,Турбин P.M., к.ф.м.н. Трушкин Н.С., вот что они говорят:
Получение электроэнергии из атмосферы в больших количествах - реальная вещь. Известно, что у поверхности Земли существует стационарное электрическое поле, напряженностью Е в среднем равное 130 В/м. Наибольший вклад в электризацию атмосферы вносят облака и осадки. По мере укрупнения частиц облаков, увеличения их толщины, усиления осадков из них растет их электризация. (В слоистых и слоисто-кучевых облаках плотность объемных зарядов примерно в 10 раз превышает их плотность в чистой атмосфере.) Когда у поверхности Земли Е превышает 500 - 1000 В/м, начинается электрический разряд с острых предметов. При усилении поля разряд становится видимым (огни святого Эльма).
В зонах экстремумов напряженность поля и плотность объемных зарядов могут на порядок превосходить средние значения. В этих зонах зарождаются молнии. Мощность разряда молнии - около миллиарда киловатт: примерно столько же дают в сумме все электрические мощности землян.
Для использования атмосферного электричества изобретено устройство, конструкция которого изображена на чертеже.



Камера конденсатора ограничена корпусом, по конфигурации выполненным в виде тела вращения с конической верхней частью. Корпус изготовлен из диэлектрика (бетон, известняк). На вершине корпуса размещена нижняя металлическая террела - трибоэлемент, имеющий длинный металлический "нос", на котором жестко закреплены последовательно (посредством металлического "носа") соединенные между собой трибоэлементы, полости которых и камеры сообщены. На верхнем трибоэлементе закреплена крестообразная антенна. От кромки нижнего трибоэлемента вертикально опускается игла. На основании камеры расположен нижний дискообразный металлический электрод, имеющий заземление.
Устройство работает следующим образом. Террелы-трибоэлементы, расположенные вертикально и соединенные с антенной крестообразной формы, позволяют при минимуме объема создать максимальную поверхность для осуществления трибоэлектризации различными атмосферными факторами. В результате возникает разница потенциалов между верхним электрически заряженным игольчатым электродом и нижним электродом. В период метелей, дождя, гроз этот процесс (накопление электрических зарядов) значительно усиливается за счет использования развитой поверхности террел-трибоэлементов.
Нарастание напряжения между электродами также зависит от высоты подъема верхнего электрода (с антенной и террелами-трибоэлементами), так как вертикальная составляющая электрического поля Земли составляет до 200 В/м от поверхности Земли, увеличиваясь в период возмущений (дождь, метель, гроза). Игла позволяет максимально сконцентрировать напряженность поля для пробоя разрядного промежутка.
Корпус из диэлектрика не ограничивается ролью подъемника антенны и террел-трибоэлементов, а осуществляет защиту от внешних электрических помех, усиливает безопасность эксплуатации.
Установка функционирует в любую погоду, усиливая действие в период гроз, а также при расположении на возвышенном месте вблизи водоема, где электрическая заряженность облаков увеличивается.
Предложенное устройство открывает возможность получения экологически чистым способом в значительных количествах электрической энергии из атмосферы.
