Новый трамвай Уралвагонзавода R1, успех или провал?
В социальных сетях меня буквально забросали ссылками от друзей и студентов с вопросом видели ли я новый трамвай УВЗ R1 (помимо работы в Студии Иппиарт, я преподаю в Строгановке проектирование, а с недавнего времени, после защиты соответствующей диссертации, и историю дизайна железнодорожной техники). Что ж отвечу, видел. Выглядит эффектно, но…
Критиковать коллег дело неблагодарное, однако я попробую разобрать основные, на мой взгляд, ошибки, допущенные в проектировании, которые, надеюсь, учтут при дальнейшей работе над проектом. Отличный фотообзор трамвая опубликовал Илья Варламов, откуда я и позаимствую материалы для анализа.
Чтобы неподготовленный читатель разобрался в канонах современного трамваестроения разъясню несколько моментов (предупреждаю сразу – будет много фотографий и схем Alstom, не сочтите за рекламу – просто их у меня много).
Компоновка низкопольного модульного трамвая Alstom.
Большинство современных городских трамваев низкопольные (высота пола от уровня земли колеблется в диапазоне 20 – 35 см, что позволяет удобно заходить в трамвай со слегка поднятой «платформы» остановки. Внутри трамвая конструкторы стараются обойтись без ступеней, особенно в центральном проходе. Для этого используют специальные тележки, колеса в которых либо не связаны друг с другом общим валом, либо колеса имеют достаточно малый диаметр и вал соответственно проходит низко. Таким образом, в районе центрального прохода пол остается «низким», а непосредственно над колесами на подиуме устанавливают пассажирские кресла. Если в районе тележек все же приходится приподнять пол – используют пандусы.
Современные трамваи строятся по модульному принципу. Их длина и даже ширина может меняться в зависимости от эксплуатационных условий. Каркас кузова выполняют из сваренных стальных или алюминиевых профилей, снаружи кузов отделываю металлом или композитными панелями. Производство оптимизируют – поперечное сечение кузова на всем его протяжении не изменяется, таким образом, все заготовки – двери, окна, стойки кузова и панели имеют одну и туже форму и кривизну, что значительно сокращает производственные издержки.
Поскольку трамваи из-за унификации становятся «сосисками разной длины» (привет Крису Бэнглу), основными методами индивидуализации становятся уникальные для каждого города модули кабины машиниста («головы») и суперграфика боковой поверхности кузова.
Теперь вернемся непосредственно к объекту нашего дизайн-исследования. Первое что бросается в глаза – как раз кабина машиниста. Обратный наклон лобового стекла по задумке авторов может улучшить обзор для машиниста. В профиль трамвай напоминает ледокол, нос которого должен подминать под себя и раскалывать льдины – непростительная ошибка проектирования для городского транспорта!

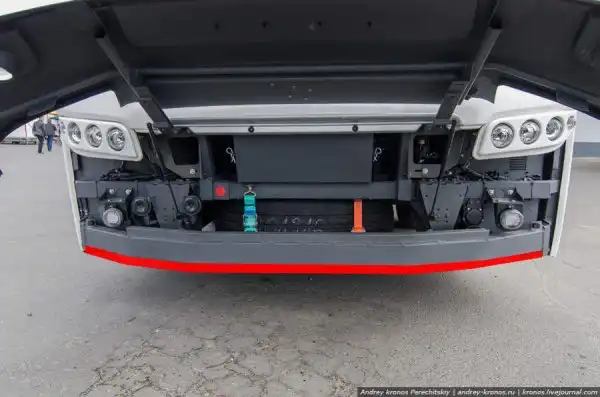

Любой объект: человек, мотоциклист, легковой автомобиль в случае ДТП будет подмят под многотонную махину. В железнодорожной технике, а также у магистральных грузовиков принят стандарт, подразумевающий установку так называемого противоподкатного бруса – низко расположенной балки, не позволяющей объектам оказаться раздавленным под кабиной. У R1 все как будто сделано с обратной целью!
Теперь подумаем, что произойдет с самим трамваем при головном столкновении. Рассмотрим несколько примеров из реальной жизни. На этом слайде один трамвай столкнулся с другим. Результат – бампер «под замену, возможны скрытые повреждения».
R1 в аналогичной ситуации произведет удар !верхней! кромкой лобового стекла – результат – стекло в дребезги, каркас кабины под замену! В отсутствии бампера и бокового легкосъемного «пояса безопасности» у R1 любое, даже незначительное столкновение будет приводить к повреждению каркаса кабины и замене всех ее стекол (не секрет, что для стекол наилучшим разрушающем действием является удар в торец).
Результат небольшого столкновения. Поврежден только легкозаменяемый бампер, машину не затянуло под трамвай.
Острые, не укрытые стеклянные углы кабины, чрезвычайно опасны для пешеходов. Тоже касается и выступающих «лап» фар.
Раз речь зашла и о самих фарах, отметим, что цена подобного изделия будет весьма высока. Большинство западных аналогов обходится довольно дешевыми стандартными модулями (хотя есть и редкие исключения).
Простые фары
И сложные
Перейдем к боковому фасаду. Как я писал в самом начале современные трамваи строятся по модульному принципу с неизменным поперечным сечением кузова (для снижения производственных издержек) – здесь ситуация иная. Возможность создания вариаций дизайна для разных городов ограничена весьма характерной навязчивой пластикой боковины. В нижней части кузова довольно много уникальных по форме (что заметно поднимает издержки) и травмоопасных выступающих элементов – будь то обрамление тележки или развитые декоративные пороги. Двери центрального модуля в нижней части также заметно выступают из объема кузова. «Фаска» снятая с нижней части кузова свидетельствует о значительном сокращении полезной площади пола салона.
Подойдем к передней двери. Дверь не унифицирована, а имеет уникальную форму. Неоправданная расточительность.
Порог двери, продолжаясь дальше на боковине кузова, четко не обозначает зону входа, напротив, вводит пассажира в заблуждение – можно ли на него вставать или нет?
Внешний порог и внутренняя площадка противоскольжения образует ступеньку, на которой можно легко споткнуться. Входная площадка противоскольжения оформлена рисунком с таким направлением, который как раз способствует соскальзыванию ноги.
Площадка противоскольжения в Alstom Citadis

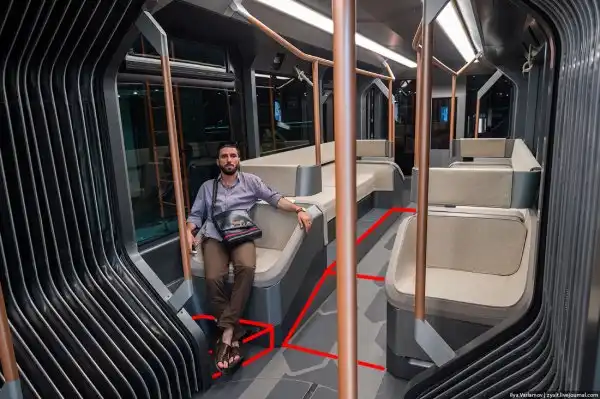

В салоне также есть много поводов для критики. О зауженной нижней части пола я уже сказал, однако, и дальше мы увидим примеры нерационально использования пространства. Самые большие вопросы вызывает зона тележек. Как отмечалось в посте Ильи Варламова, здесь представлен не окончательный вид тележек – они занимают довольно много места по длине, что стало причиной установки продольных диванов.
Диваны оказались на подиуме, ноги сидящих пассажиров оказались на довольно узкой ступеньке: носки вашей обуви будут обтирать голени стоящих людей.
Сходить с нее опасно, в час пик вы не найдете свободного места на полу – проход очень узкий – обязательно наступите на ногу стоящим пассажирам. Решение простое – пандус, да ваш трамвай перестанет быть 100% низкопольным, но пассажиры получат удобную просторную площадку.
Другим примером нерационального использования пространства являются массивные кресла, установленные в торцах продольных диванов (компоновка 1+1).
Они напоминают своими размерами домашнее кресло с широкими подлокотниками. Их ширина позволяет разместиться … одному пассажиру, хотя при стандартной ширине кузова 2500 мм здесь обычно размещают по два кресла с каждой стороны (2+2).
Конечно, необязательно ставить отдельные кресла, хотя унификация экономит деньги, можно спроектировать широкий уютный диван для двоих, расширив пространство сиденья за счет отказа от огромных подлокотников.
В зоне для стоящих пассажиров упоры спины должны иметь небольшой наклон, а не быть строго вертикальными, кроме того их лучше снабдить мягкими накладками.
В зоне для стоящих пассажиров упоры спины должны иметь небольшой наклон, а не быть строго вертикальными, кроме того их лучше снабдить мягкими накладками.
В заключении хотелось бы отметить, что, не смотря на внешнюю эффектность, проект оказался весьма спорным и непродуманным. Реализацию в его в нынешнем виде я ставлю под большим вопросом. В заявленную общая стоимость готового трамвая вдвое ниже зарубежных образцов также верится с трудом с учетом явного пренебрежения разумной экономией на унификации элементов конструкции кузова.
Успех это или провал – решать вам!
P.S. В качестве примера работы над дизайном в условиях экономии средств хочу порекомендовать моим читателям статью «Антилоган» Сергея Знаемского в новом номере «Авторевю», где рассказывается о Citroen C4 Cactus: как бюджетный по идеологии автомобиль, на фоне заявленной экономии на всем и оптимизации оказался вдвое дороже близкого по потребительским качествам и характеристикам Renault Logan – дороже во многом за счет яркого и «сложного» дизайна.

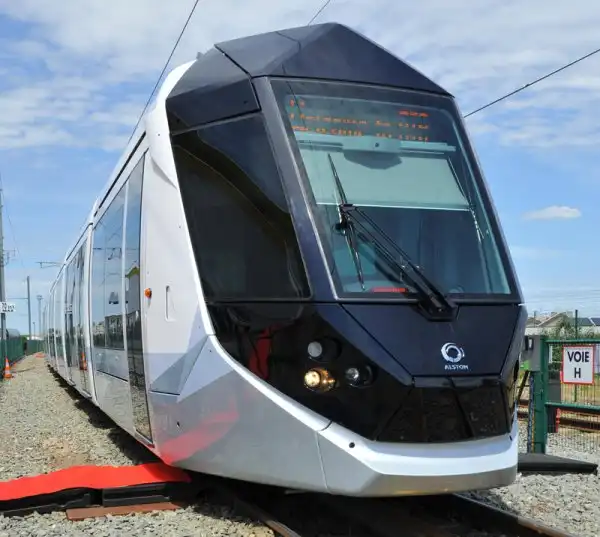

P.P.S. Пример угловатого дизайна от Alstom
