Устройство батарейки
"У вас никогда не было желания что-нибудь раскурочить? Нет, ни в коем разе из хулиганских побуждений, а исключительно с целью узнать «что там внутри»? Было? Вот и у меня сегодня возникло такое же желание. И я, конечно же, постараюсь использовать его во благо, подготовив статью об устройстве батарейки. Итак, как сказал бы степенный лектор своей аудитории, тема нашего занятия сегодня — Первичные химические источники тока. Но мы с вами не на лекции, поэтому официальный тон соблюдать не будем, и наряду с таким названием будем использовать и обыденный термин — батарейка.

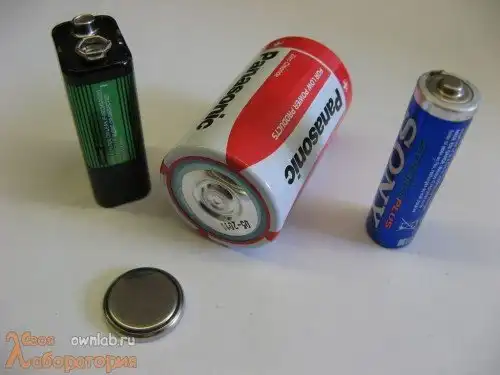

Казалось бы, в наш современный высокотехнологичный век такой устаревший атрибут как батарейка должен был бы давно сойти со сцены. Ведь изобретена батарейка была не вчера, а, ни много ни мало, более двух веков назад. Тем не менее, изобретение итальянского ученого Алессандро Вольта не только не забыто, но и активно используется благодаря бурному развитию мобильных устройств, которым требуется наличие автономного источника питания. Итак, попытаемся немного разобраться в этих элементах питания, а заодно и препарируем парочку.
Начнем с конструкции. Следует заметить что, несмотря на длительную историю и постоянное совершенствование, принципиальных изменений в устройстве батареи не произошло. Алессандро Вольта в 1800 году представил первый источник постоянного тока – несколько пар кружочков, изготовленных из двух различных металлов, и проложенных между собой кусочками ткани, смоченными в солевом растворе-электролите. Это изобретение получило название «Вольтов столб», а в честь изобретателя назвали единицу электрического напряжения — Вольт. Такая конструкция батареи – два электрода, помещенные в среду электролита, сохранилась и по сей день. Тем не менее, многообразие вариантов используемых электродов, электролитов и конструкций дает нам существующее ныне разнообразие батарей.
Среди всего многообразия элементов питания наиболее популярными являются солевые (самые дешевые и массовые элементы) и щелочные (алкалиновые) источники питания. Остальные же источники питания распространены гораздо меньше ввиду высокой стоимости, специфике сфер использования, либо токсичности.
Независимо от видов батареек и используемых материалов процессы, происходящие внутри элемента питания, схожи. Это процессы образования электрической энергии в ходе химической реакции. В состав первичного источника тока, как и много лет назад, входит как минимум три компонента: анод, катод и электролит. Анод (как правило, цинк) служит источником электронов. Образовавшиеся в процессе окислительной реакции электроны движутся по проводнику в сторону катода. На своем пути они выполняют некоторую работу, например, зажигают лампочку или вращают электродвигатель. На катоде электроны участвуют в обратной восстановительной реакции. Электролит является средой для переноса потоков иона, образующихся в процессе химической реакции. Круг замыкается. Все реакции, происходящие в гальваническом элементе (в отличие от вторичных источников тока – аккумуляторов) необратимые. По этой причине батарейки нельзя заряжать. В процессе этих реакций из входящих в состав батареек компонентов образовываются новые вещества, электроды постепенно разрушаются. При этом говорят, что батарейка садится.
Подтвердить или опровергнуть все вышесказанное можно с помощью нашего любимого метода – экспериментального. Поэтому вступительную, так сказать, теоретическую, часть статьи считаю оконченной и предлагаю перейти к практике, а именно, разобрать промышленный гальванический элемент и посмотреть, что же там внутри.

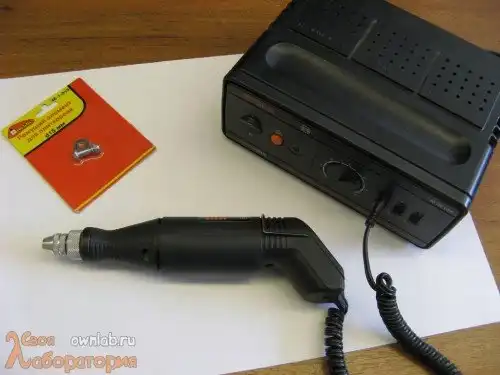

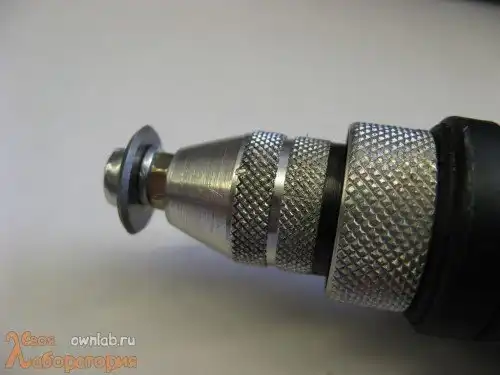

Для этих целей из небольшой дрели и режущего ролика от плиткореза я соорудил подобие дремеля. Но в данной ситуации можно было бы вполне воспользоваться и простым напильником.

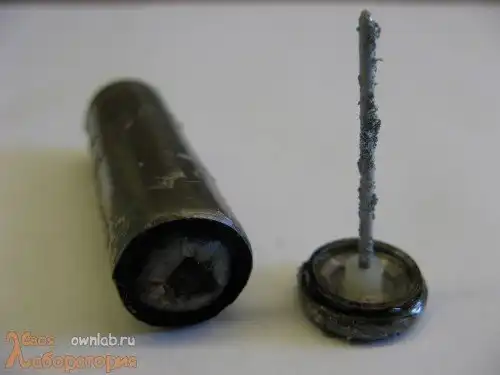

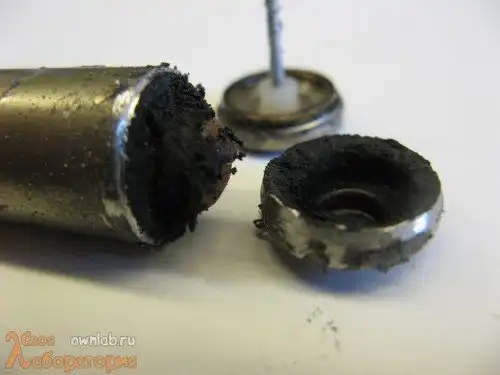

Сделаем разрез по периметру батарейки в районе отрицательного полюса (прямо хирургом себя чувствую) Р-р-а-з! и первые компоненты батарейки перед нами — это отрицательный электрод, он же источник электронов.

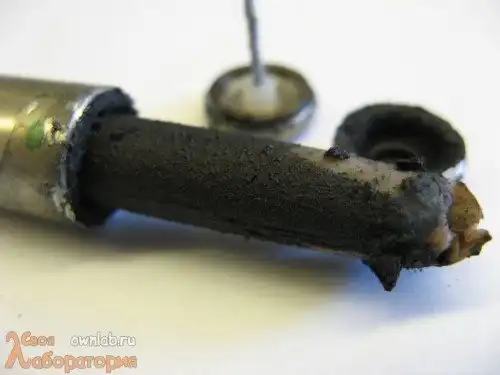

Распилим батарею с другой стороны, и нам предстанет материал положительного электрода. Это диоксид марганца. Он «принимает» электроны.
Между электродами проложена вставка, пропитанная щелочью — электролитом.

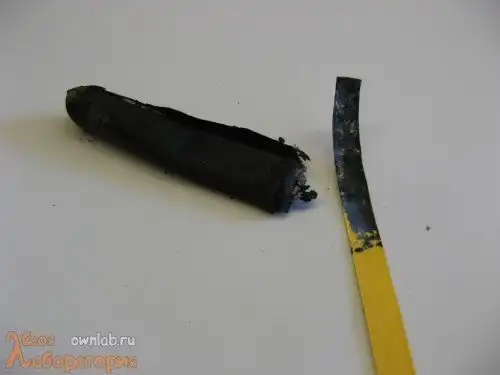

Как мы определили что там все-таки щелочь? У меня в старых запасах оказалась универсальная индикаторная бумага. При прикосновении к этой вставке бумага окрасилась в синий цвет.
На фото не очень хорошо видно, поэтому воспользуюсь и фенолфталеиновым индикатором — в щелочной среде он окрашивается в интенсивный малиновый цвет.
Вот, собственно, и все с этой батарейкой. Как видим, все компоненты (анод, катод, электролит) на самом деле присутствуют в этом гальваническом элементе. Чтобы исключить тот факт, что нам случайно попалась батарейка, четко попадающая под «классическую схему, вскроем еще одну, побольше.

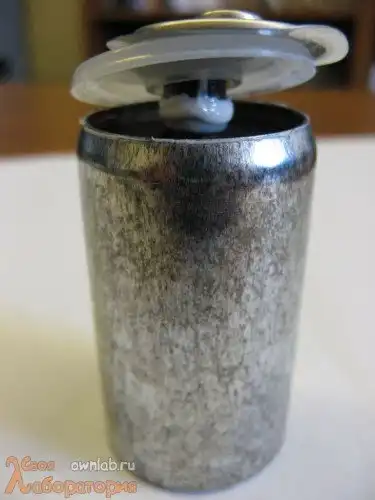

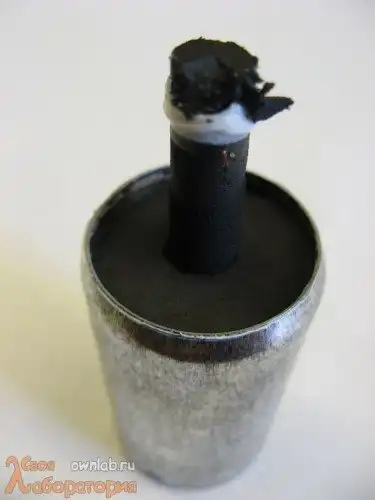

Заглянем ей под крышечку…
Все то же самое: анод, катод, электролит.

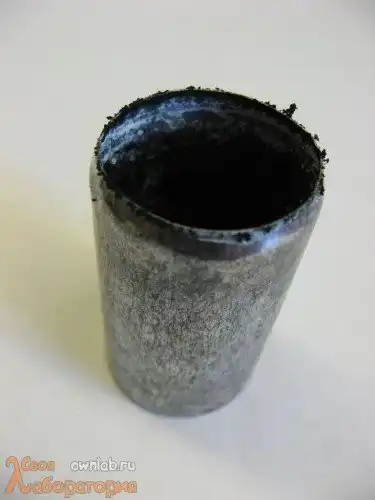

Только в данном случае в качестве анода выступает целиком цинковый корпус батарейки.

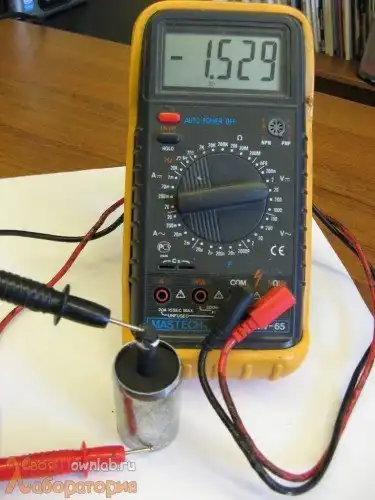

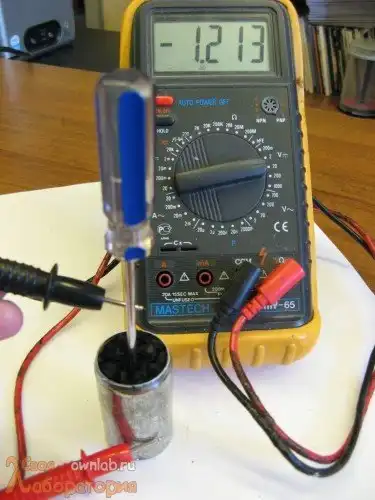

Интересно, в разобранном состоянии батарейка будет работать? Конечно! Ведь мы сохранили все необходимые компоненты для функционирования гальванического элемента!
И даже в таком состоянии она работает!!!

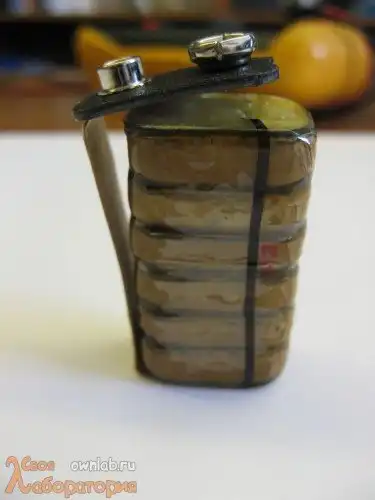

Еще было бы интересно посмотреть, как работает батарейка «Крона». Ведь в отличие от большинства гальванических элементов «пальчикового» форм-фактора эта батарейка выдает аж 9 вольт. Наверняка она имеет другое устройство! Заглянем ей под оболочку…
На первый взгляд действительно все по-другому!
Но нет! Оказывается, эта батарейка просто состоит из шести небольших полуторавольтовых гальванических элементов знакомой нам конструкции.

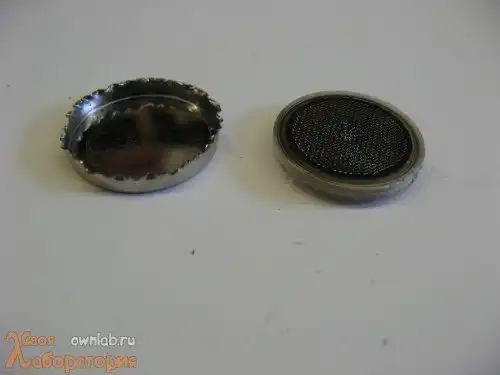

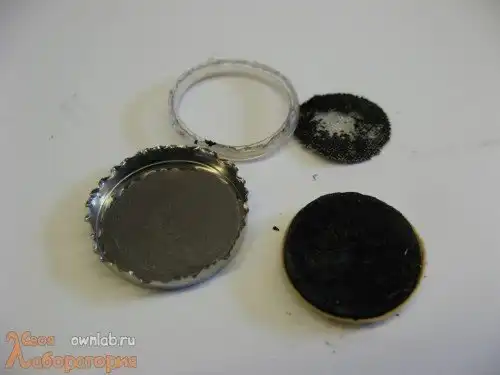

Ну и наконец самый маленький участник нашего эксперимента. Встречайте — батарейка типа «таблетка»! Посмотрим на ее конструкцию.
Но и здесь то же самое: два электрода и электролит.
Все, батареек в доме больше не осталось, экспериментировать больше не над чем.
Итак, какие же выводы можно сделать из всего нашего теоретико-практического баловства?
Ну, во-первых, мы выяснили, что батарейка была изобретена довольно давно, когда не было крупных научных центров, нанотехнологий и прочих достижений современной науки и техники.
Во-вторых, мы определили, что гальванический элемент обязательно состоит из трех компонентов — анода, катода и электролита.
И в-третьих, наш эксперимент показал, что батарейка — довольно неприхотливое устройство. Для ее функционирования не требуется специфических материалов или создания особых условиях.
Все это позволяет что? Правильно — сделать батарейку своими руками! Но это уже совсем другая статья...
