Плоский объём. Как в играх делают фейковые интерьеры

Только в окнах, в этой крохотной части почти любой привычной для нас игровой локации, иногда скрывается гигантский пласт технического гения. К сожалению, мой котелок моментально задымился в попытках самостоятельно познать тонкости реализации окон и фейковых интерьеров.

Итак. Если 3D художник той или иной игры, руководствуясь собственным чувством прекрасного, либо из под палки арт директора, решил не ставить на окна и витрины игровых локаций пустые текстурные заглушки, то перед ним открывается множество возможностей просрать несколько дней свой жизни и придать глубину внутриигровой архитектуре. Конечно, всегда можно по-честно построить за окнами настоящие 3D интерьеры, но что если таких окон будет несколько десятков? А если несколько тысяч? Тут-то и наступает время для технологических фокусов.

Технология Parallax Mapping обычно используется для создания объёмных текстур. Части текстуры описываются в карте смещения, после чего для неё прописывается шейдер, который смещает части текстуры относительно друг друга, добиваясь эффекта глубины.




Искажение текстуры можно привязать к камере наблюдателя, заставив плоское изображение трансформироваться при перемещении игрока. Именно это и делают при построении самых примитивных интерьеров, получая на выходе лёгкий эффект глубины. Такой метод реализации фейковых интерьеров наиболее прост, но выглядит не самым лучшим образом при совсем уж острых углах обзора.




То же самое реализовали и в Assassins Creed 3, но немного замылили окна, чтобы косяки не так явно бросались в глаза. Получилось дешево и сердито.




Следующий шаг – многослойные фейковые интерьеры. В комнату можно поместить несколько текстур интерьера (стены, мебель и предметы поменьше) и снабдить их параметрами глубины. Таким образом изображения будут двигаться с немного разной скоростью, усиливая эффект объёма.

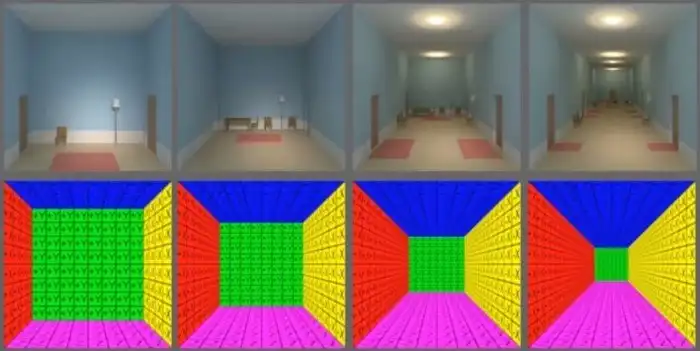

Parallax Mapping выглядит здорово и интересно, но максимально просто и эффективно можно реализовать плоские интерьеры с помощью CubeMap (кубической текстуры). Трёхмерный интерьер разворачивают на 5 плоскостей – (пол, потолок и три стены) и с помощью вектора, направленного из камеры вглубь интерьера, определяют, что именно увидит игрок с данного конкретного ракурса. Имея в памяти развертку интерьера, система на лету рисует плоскую текстуру, которая максимально точно симулирует трёхмерную комнату.




CubeMap радикально экономит как ресурсы железа, так и время разработчиков, позволяя интегрировать один из заранее заготовленных интерьеров в неограниченное количество окон.




Фейковые интерьеры, построенные с использованием кубмаппинга, могут выглядеть очень круто и сколько угодно масштабироваться, но и тут есть свои подводные камни. Так как текстуры стен готовятся заранее, иногда можно увидеть дверь или глухую стену там, где должно было быть окно. Разработчики нового Spider-Man могли обойти это узкое место, отрисовав отдельные интерьеры для угловых комнат, но решили не запариваться.




Впрочем, накосячить с фейковыми интерьерами можно не только из-за несовершенства технологий, но и просто по собственной невнимательности. Что уж говорить, когда даже Blizzard, известные своим маниакальным перфекционизмом, оставляют на одной из карт Overwatch витрину в "потустороннее измерение".



Я сейчас рассказал только про верхушку айсберга "фейкового интрьеростроения". Прогресс не стоит на месте и технологии создания лёгких и красивых интерьеров постоянно совершенствуются. Появляется поддержка различных вариантов внутреннего света (который ещё и проецируется наружу), стёкла получают эффекты преломления света, а сами интерьеры могут быть затенены внешними объектами. Короче, всё очень круто и очень сложно.
