Монтажный кабель МКЭШ
Современная кабельная отрасль отличается огромным разнообразием предлагаемой продукции. Ведь условия прокладки систем электроснабжения необычайно разнообразны и требуют применения продуктов, которые бы максимально точно отвечали поставленным задачам. Кабель МКЭШ относится к категории соединительных кабелей и предназначен преимущественно для фиксированного межблочного и внутриблочного соединения различных электрических устройств. Рассчитан на работу в условиях напряжении 500 В переменного тока частоты до 400 Гц или до 700 В постоянного тока.
Основные преимущества монтажного универсального кабеля МКЭШ
Востребованность данного вида кабельной продукции имеет веские основания. Среди инженеров и проектировщиков электрических сетей провода МКЭШ ценятся за:- Устойчивость к внешним электромагнитным помехам.
- Высокие механические показатели прочности.
- Обеспечение защиты данных, в том числе и от несанкционированного доступа.
- Пожарная безопасность, так как в исполнении нг(А) кабель не поддерживает горение.
- Способность выдерживать значительные перепады температур.
- Долгий срок службы.
Вышеперечисленные качества выступают гарантией того, что электросеть будет работать стабильно и надежно, выполняя свои задачи на 100% и не требуя дорогостоящего сервисного обслуживания.
Особенности конструкции кабеля МКЭШ

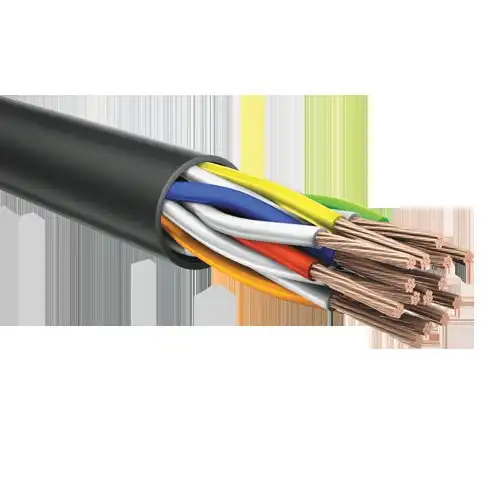

Аббревиатура МКЭШ обозначает «монтажный кабель в экране с защитным шлангом», что достаточно точно описывает конструктивные особенности данного вида продукции. Каждый провод МКЭШ состоит из следующих элементов:- луженые токопроводящие жилы из меди, количество которых может варьироваться от 2 до 14;
- изоляция из поливинилхлоридного пластиката;
- экранирующий слой из оплетки медной проволокой;
- оболочка из ПВХ-пластиката.
Пример обозначение: МКЭШ 7×0,75 , где: 7 - это количество жил, а 0,75 – их сечение.
Использование в конструкции оплётки, плотность которой составляет не менее 65%, позволяет снизить влияние внешних электромагнитных излучений на внутренний провод кабеля и уменьшить паразитное излучение сигналов.
Так как экранированные кабели МКЭШ ориентированы в основном на промышленное использование с долгим сроком эксплуатации, то ГОСТом 10348-80 установлены строгие требования к готовой продукции, которые регламентируют конструкционные, электрические и механические параметры. Так, максимальный наружный диаметр для кабеля 2×0,35 равен 7,5 мм, а для 14×0,75 – 15 мм.
Диапазон выпускаемых сечений представлен следующими размерами: 0,35, 0,5, 0,75.
Монтажного кабеля МКЭШ и его преимущества
Технические характеристики МКЭШ обладают свойствами:- номинальное переменное напряжение – до 500В;
- номинальное постоянное напряжение – до 750В;
- диапазон рабочих температур – от от -50°С до +70°С;
- строительная длина – не менее 25 м;
- срок эксплуатации – 15 лет или наработка 10 тыс. часов;
- устойчивость к вибрационным нагрузкам 5000 Гц с ускорением до 40 g.
Данные величины рассчитаны на стандартные условия эксплуатации, которые предполагают относительную влажность воздуха не более 98% при температуре в 35°С.
Сфера применения МКЭШ
Кабель монтажный МКЭШ применяется там где необходимо обеспечить высокую чистоту электрического сигнала. Поэтому особенно востребован он при:- подключении приборов контроля;
- устройстве систем сигнализации;
- монтаже коммуникационной аппаратуры АТС.
Оптимальным вариантом станет такой выбор при прохождении нескольких кабелей различного назначения в одном колодце, желобе или кабель канале. Особенно распространены такие условия на промышленных объектах, для которых характерен высокий уровень электрического шума.
Применяться кабель может как для внутренних, так и для внешних монтажных работ.
Зарубежным аналогом кабеля МКЭШ является провод LI-YCY, который также является экранированным и применяется для передачи данных в системах видеонаблюдения и компьютерной технике.
Требования к маркировке
Качественный кабель от надежного производителя обязательно должно иметь следующие данные, которые располагаются на ярлыке, прикрепленном к бухте или барабану:- товарный знак торговой марки;
- полное условное обозначение кабеля, в котором указывается количество жил и их условное сечение;
- длина;
- дата изготовления;
- соответствие ГОСТ.
Реализуются провода МКЭШ в бухтах. Стандартная длина намотки может составлять от 150 до 300 метров, в зависимости от размера. Цена товара обычно указывается за 1 погонный километр. Вес приобретенной партии можно узнать с помощью таблиц, в которых отображено значение массы кабеля МКЭШ в зависимости от количества жил и сечения.
Методы контроля качества
Проверить качество приобретенного кабеля МКЭШ можно, не прибегая к услугам специализированной лаборатории. Однако следует помнить, что полученные данные не считаются экспертным заключением и носят предварительный характер.
При приеме партии рекомендуется воспользоваться следующими методами:- Визуальный осмотр
Целью которого является проверка количества жил, а также число проволочек в жиле, наличие экранированного слоя (оплётки) и целостность защитного изоляционного покрытия.
- Измерение конструкционных размеров
Осуществляется при помощи измерительных инструментов с соответствующим делением. Позволяет проверить соответствие толщины изоляции, оболочки и наружного диаметра заявленным производителем. Расчет сечения жилы по формуле 0,785dпр2 * N (где N – число проволок в жиле) не относится к строгим методам контроля, а может служить лишь косвенным основанием для более тщательной перепроверки.
- Измерение электрического сопротивления
Проводится с помощью омметра. Залогом верных данных служит хороший контакт кабеля с измерительными проводами. Соблюдение этих нехитрых рекомендаций и сотрудничество с проверенными поставщиками позволит обеспечить надлежащее качество электрических соединений и свести к минимуму риск перебоев электроэнергии по вине кабеля.
