Уникальный шпионский магнитофон 50х-карманный ламповый катушечник!
Разработчик этого уникального аппарата точно был потомком легендарного Левши. В то время, когда самый новейший магнитофон представлял собой приличную тумбочку, он сумел создать такой миниатюрный аппарат, сравнимый по размеру с нынешним смартфоном.

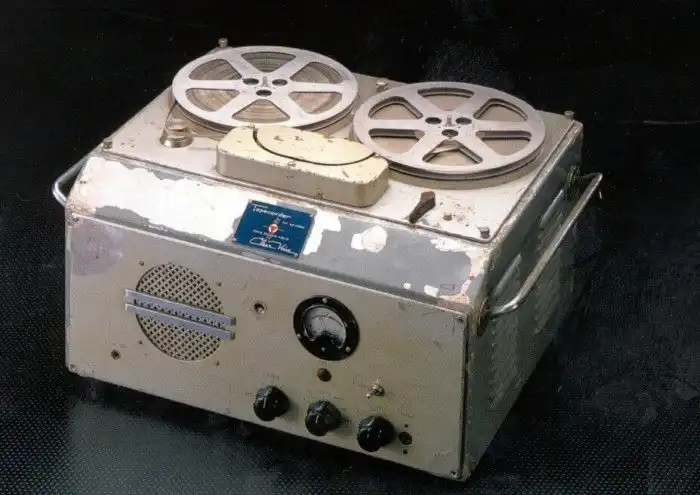

Чтобы был понятен технический уровень тех лет, посмотрим новинки мировой магнитофонной техники 1950 года: японская фирма Tokyo Tsushin Kogyo (Totsuko/Тоцуко), которая позже переименуется в SONY выпустила магнитофон "G-Type"

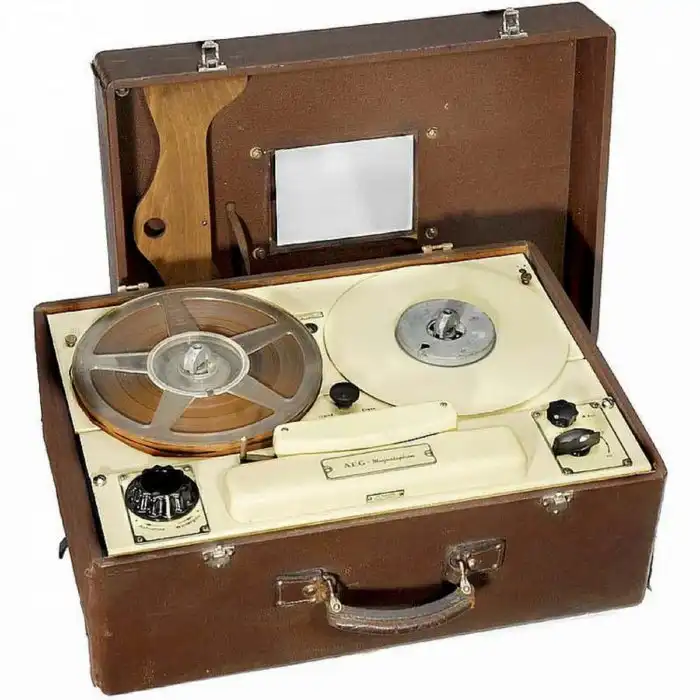

Немецкая фирма AEG удивила рынок новым магнитофоном AW-1
В Советском Союзе выпустили серию магнитофонов "МАГ".
Вот глядя на эти шкафы весом под десяток килограмм, кому придет в голову идея о миниатюрном магнитофоне? Да любой нормальный человек покрутил бы пальцем у виска.
Только немецкий инженер Вилли Драйхайм свято верил в такую возможность и два года потратил на создание мини-магнитофона. В начале 50х магнитофон был готов, но кто в послевоенном ФРГ возьмётся за организацию серийного производства? Помогли старые связи и к делу подключили фирму Monske & Co GmbH. Почти год потратили на организацию серийного производства: не хватало ни станков, ни квалифицированных работников, ну и самого главного-финансов. Новый мини-магнитофон был представлен на ежегодной промышленной выставке Industriemesse 1951 года в городе Ганновере под маркой "Minifon MI-51".

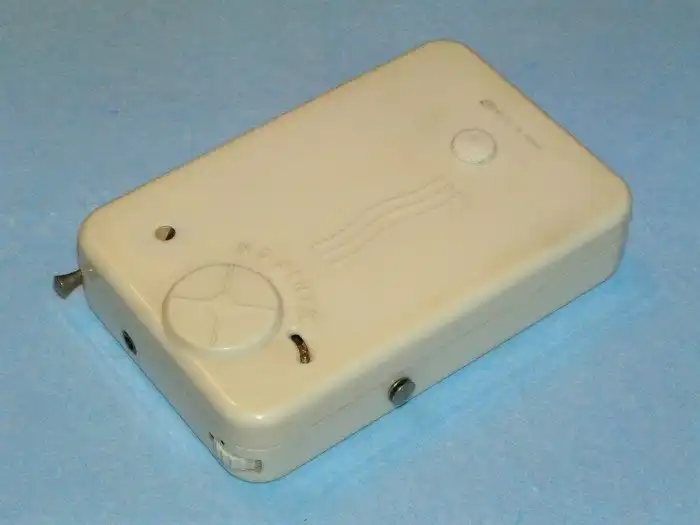

Размеры магнитофона всего лишь чуть больше современного смартфона, а толщина 3,5 см.
Посетители выставки были просто поражены новинкой. В первый же день выставки фото "Minifon MI-51" попало на первые полосы газет с пометкой "сенсация!". Такая замечательная реклама привела не только толпы посетителей, но и первых крупных покупателей. Правда все они старались не афишировать себя-аппарат заинтересовал спецслужбы.
Больше всех удивил американец, тут же пожелавший купить.... 120000 штук! Видя скептические взгляды, американец достал чековую книжку и выписал чек на 50.000 долларов-астрономическую по тем временам сумму!
Деньги были весьма кстати: закупили еще оборудования и расширили производство в несколько раз. Заказы посыпались со всего мира.
Как же удалось Вилли Драйхайму "запихнуть" огромный магнитофон в столь маленький аппарат?
Конструкция действительно очень уникальна. Хоть к этому времени уже придумали транзистор, но производство транзисторов еще не было освоено. Поэтому Вилли собрал электронную схему на миниатюрных РАДИОЛАМПАХ!!!! Причем эти 3 радиолампы работали и на запись и на воспроизведение.

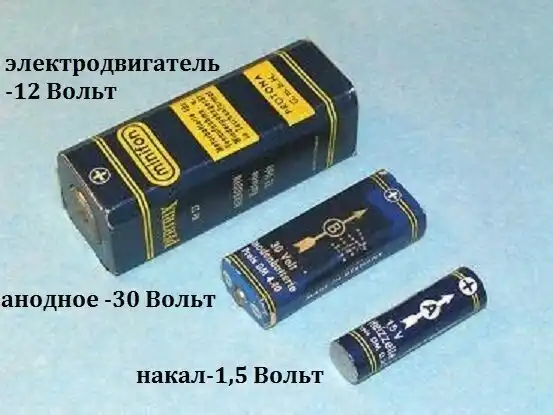

Труднее оказалось с электропитанием магнитофона. Для электронной схемы требовалось низковольтовое, но с большим током накальное напряжение и высоковольтовое, но с низким током анодное напряжение. Ну и отдельный источник для самой прожорливой части-электродвигателя. Пришлось применять три отдельные батарейки: 12 Вольт, 30Вольт и 1,5 Вольта
Вилли старался экономить на всем. Даже придумал оригинальную конструкцию универсального штекера. Он подходил и для подключения наушников и для микрофона. Разница была только в длине штекера. При этом еще длинный штекер переключал магнитофон из режима записи в режим воспроизведения.
Вместо громадного переключателя режимов работы тут всего две кнопочки: "Вкл-Выкл" и "Запись(Воспроизведение)-Перемотка"
Ахиллесовой пятой магнитофонов любых поколений является пассик. Хоть они очень эластичны в начале эксплуатации, но со временем начинают терять свои свойства. Причем непредсказуемо. Какие то пассики начинают дубеть и рассыпаются, а какие то наоборот, превращаются в неприятную жижу. Эту жижу еще очень трудно оттереть от механизма при ремонте. Такая проблема знакома всем, кто сталкивался с ремонтом магнитофонов. Вот наглядный пример:
Как же эту проблему решил инженер Вилли? Смотрим и удивляемся лентопротяжке "Minifon MI-51":
Пассик из металлической пружины просто обречен на вечную работу, да и металлические шестеренки никогда не станут хрупкими и не рассыпятся. Магнитофон явно делался не на годы эксплуатации, а на века.
Технические характеристики "Minifon MI-51"

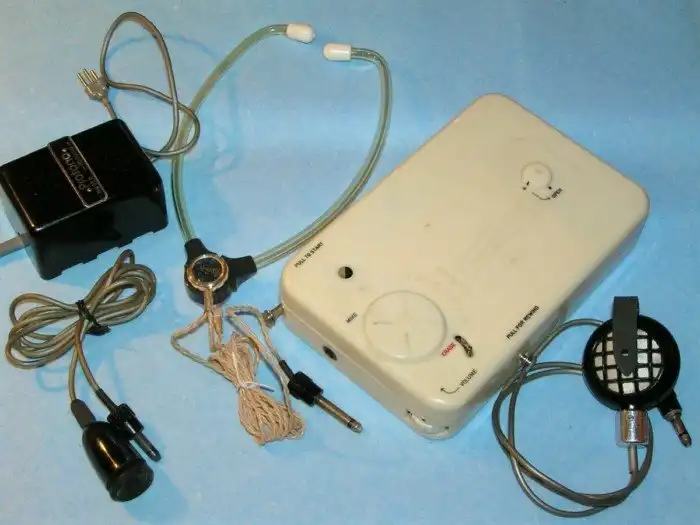

В комплект магнитофона входили микрофон и наушники. Обратите внимание как оригинально позаимствована для наушников конструкция медицинского стетоскопа.
Ну и какой же шпионский аппарат без оригинальных вариантов комплектации, например микрофон-часы
Конструкция получилась настолько удачной, что мини-магнитофоны Minifon выпускались еще 16 лет. Свою нишу в аппаратуре спецслужб он уступил только с появлением магнитофонов на компакт кассетах.
Вскоре после начала производства своего детища, произошел непонятный конфликт Вилли Драйхайма с руководством фирмы Monske & Co GmbH. Он уступил свои авторские права за очень смешную сумму в 5000 дойчмарок и ушел из компании. В дальнейшем он работал в инженерной компании и получил несколько патентов, однако создать что то популярнее Minifon уже не удалось.
