Что стоит за фото с женщиной в стволе пушки?
Вообще-то, это скорее забава мужиков, особенно, если калибр позволяет :) Не обошла она и русских моряков:

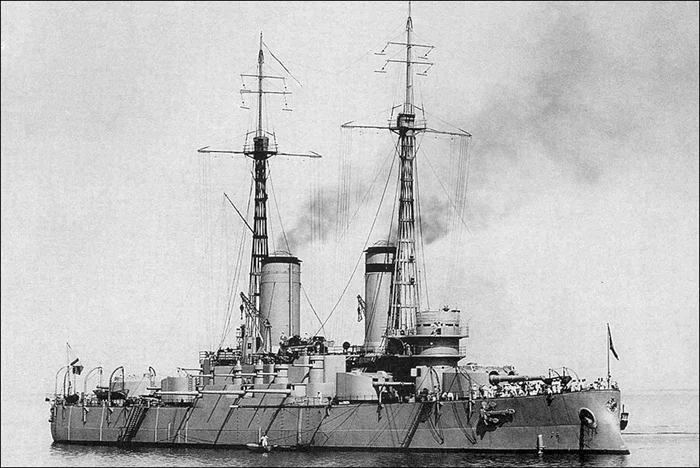

Но всё же, на мой взгляд, это юнга из ствола торчит. Во-первых, он по всем параметрам заметно меньше держащих его дюжих сослуживцев, во-вторых, исходя из надписей на ленточках бескозырок, это происходит на линкоре "Андрей Первозванный",
а калибр его главных орудий был 305 мм. Я сейчас взял рулетку, посмотрел этот размер - надо быть очень щуплым, чтобы протиснуться в такую трубу. Другое дело англичане с их BL Mark I калибром 381 мм:

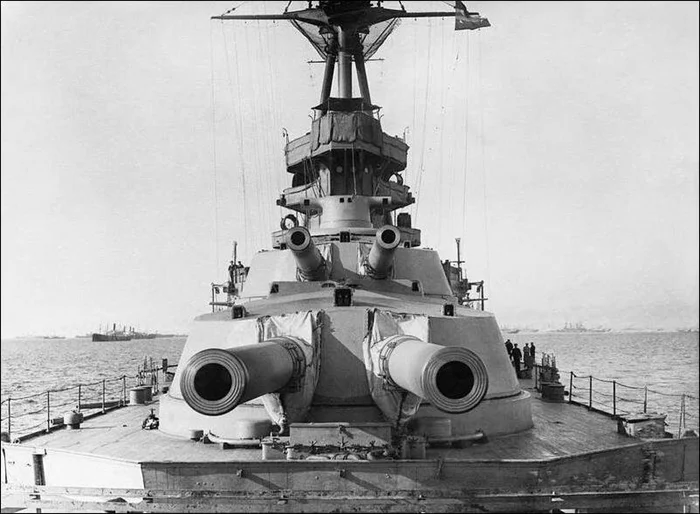

Снимок сделан на линкоре "Куин Элизабет"
Таких пушек было изготовлено с 1912 по 1918 год 186 единиц и устанавливались они на всех самых могучих британских кораблях. Так что и позабавиться было где. "Чистка" такого орудия на линкоре "Ройал Оук" в 1916 году:
Но вот следующие два снимка попались мне впервые. Во-первых, из пушки вытягивают женщину:
Во-вторых, вообще редчайший снимок с казённой стороны орудия - с нею же:
Подпись: Female worker cleaning the rifling of a BL 15 in gun, Coventry Ordnance works, England, United Kingdom, 1914-1918.
"Работница чистит нарезы в орудии BL 15 , Ковентри, Артиллерийский завод, Англия, Соединённое королевство, 1914-1918".
И нарезы эти явно не те, что в канале ствола. Давайте разбираться. Затвор этих пушек был поршневого типа. В принципе, этот затвор работает так:

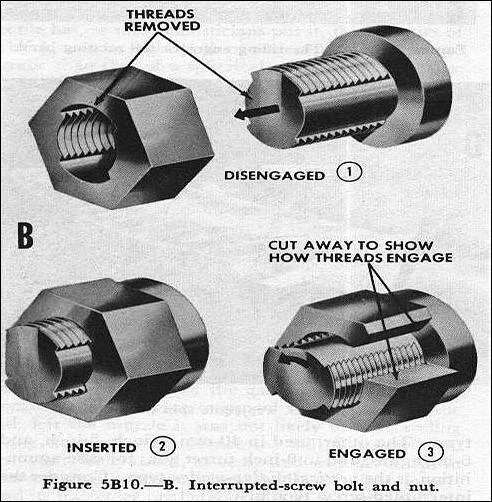

Поршень, войдя в затворную часть , проворачивается на 90 градусов, резьбы входят в зацепление и поршень запирает канал ствола. Однако при этом может использоваться только половина окружности, на которую можно нанести резьбу, что уменьшает удерживающую способность поршня. Устранить этот недостаток удалось с помощью нанесения резьбы на ступени разной высоты

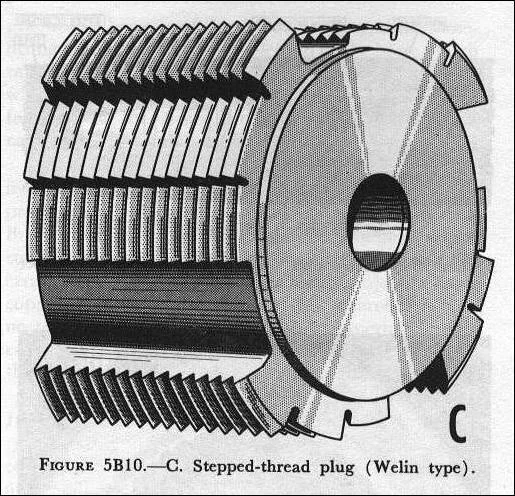

Видно, насколько уменьшилась часть окружности без резьбы. Фото подобного затвора:
Это конечно затвор менее крупного орудия, ибо затвор BL Mark I весил более двух тонн, а в сборе ствол тянул на 101,6 т.
Вот затвор в разрезе:
Как бы плотно не завинчивалась резьба, как бы не отшлифовывалась передняя торцевая поверхность поршня, называемая зеркалом затвора - огромные давления, создающиеся при выстреле, приведут к прорыву какого-то количества пороховых газов через зазоры в казённой части пушки.

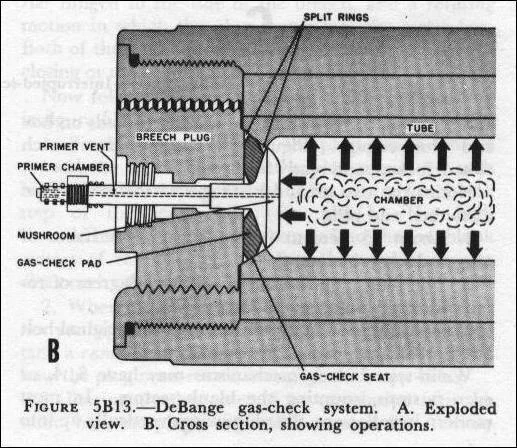

Так как прорыв газов совершенно недопустим, то в самом затворе должно быть специальное приспособление, препятствующее этому. Такое приспособление называется обтюратором. На схеме выше эта деталь грибовидной формы так и называется - mushroom (гриб). Под его шляпкой находится само уплотнение. Автор статьи о затворах Чернов В.П. описывает его так:
Кольцевая подушка делается из холста, набивается асбестом, пропитывается бараньим салом и прессуется под большим давлением. Она помещается на переднем срезе поршня и удерживается грибовидным стержнем, имеющим сквозной запальный канал. Грибовидный стержень имеет возможность несколько перемещаться вдоль оси.
В момент выстрела под действием пороховых газов грибовидный стержень продвигается назад и расплющивает подушку, которая прижимается к стенкам каморы, устраняя возможность прорыва газов. Для того, чтобы материал подушки не вдавливался в зазоры между затвором и стволом, в обтюраторе имеются стальные разрезные кольца, которые под давлением подушки при выстреле разжимаются и прижимаются к соответствующим поверхностям. Вследствие упругости подушки и колец они после выстрела принимают первоначальные размеры и не затрудняют открывания затвора.
Кольца эти на схеме видны под названием split rings. Я не знаю, как там дела обстоят с бараньим салом в наше время, материалы могли измениться, но принцип действия этого устройства вполне доступен пониманию.

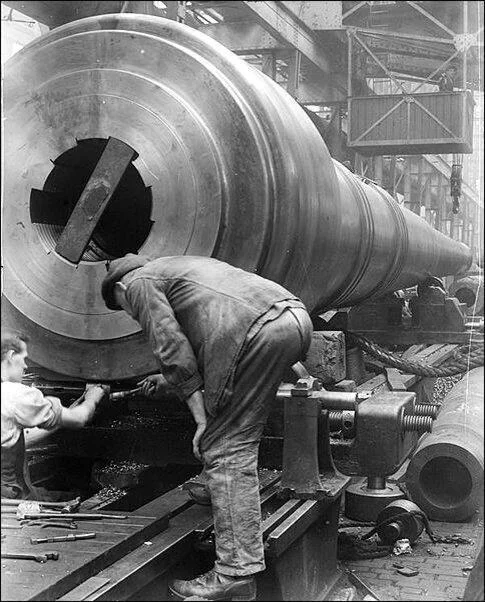

Ещё один снимок процесса изготовления ствола этого орудия:
Идущие по окружности казённой части кольца к многослойности ствола отношения не имеют, и тем не менее он состоит из нескольких слоёв, это не цельнолитая конструкция.

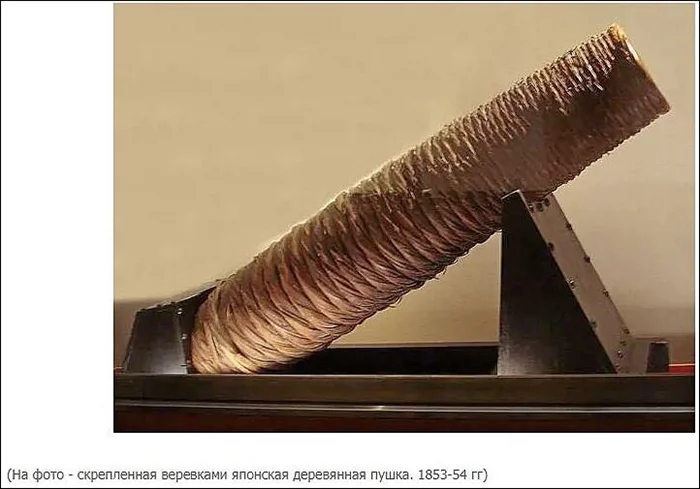

Для начала немного истории. Когда пушки были ещё деревянными, стволы скреплялись металлическими обручами:

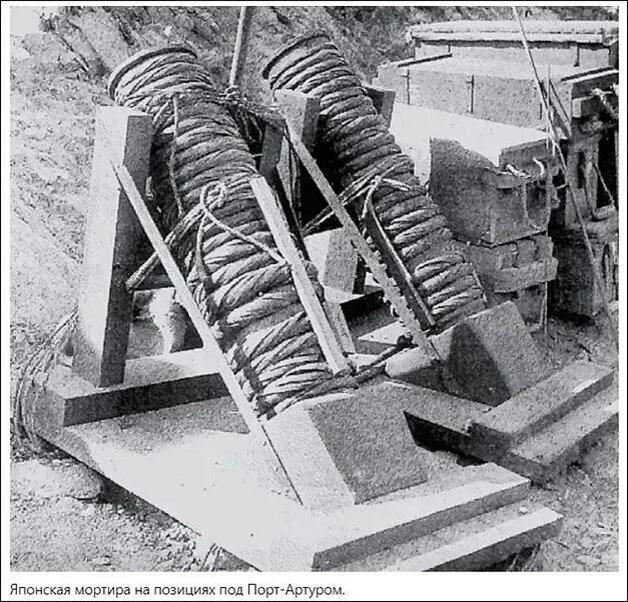

Или сплошной обмоткой:
Однако и когда стволы стали металлическими, кое-где они усиливались опять же обмоткой:

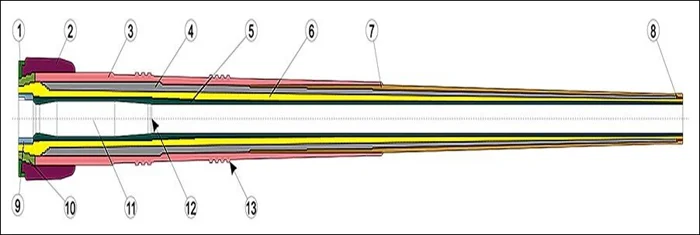

Такой принцип англичане применили и при изготовлении стволов пушек. Данное орудие было традиционной, для британских того времени, проволочной конструкции (на внутреннюю трубу ствола, внутри которой находился лейнер с нарезами, навивалось несколько слоев стальной проволоки прямоугольного сечения, закрывавшихся сверху наружной трубой-кожухом). Вот ствол в разрезе:
1 — рамка затвора; 2 — казённик; 3 — кожух ствола; 4 — проволочная намотка; 5 — лейнер; 6 — внутренняя труба A; 7 — внешняя труба B; 8 — стопорное кольцо; 9 — поршневое гнездо; 10 — муфта; 11 — зарядная камора; 12 — начало нарезки; 13 — кольцевые выступы для соединения с салазками станка.
Нагрузки на канал ствола были такие, что он выдерживал только порядка 350 выстрелов. После этого лейнер подлежал замене. Вот сам снаряд:

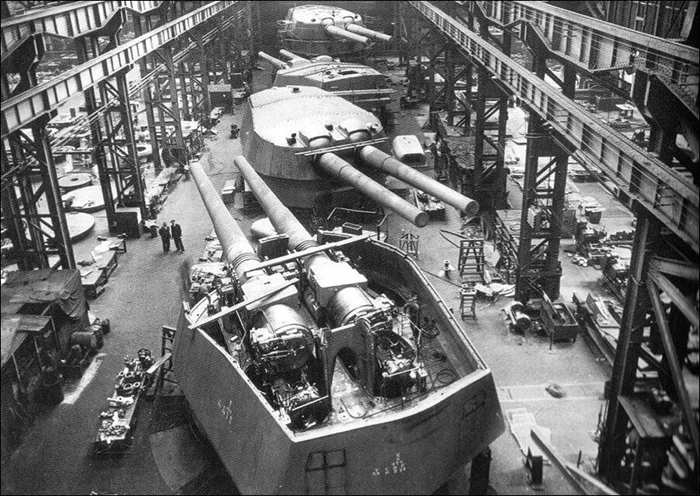

Пушки монтировались в двухорудийные башни:

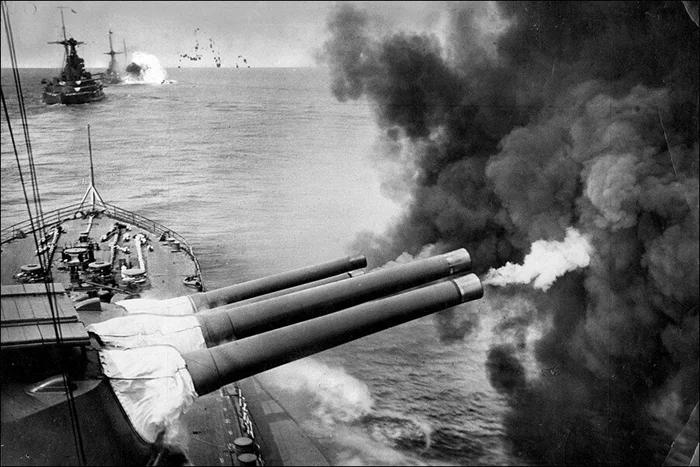

Момент выстрела:
Откат ствола при выстреле составлял 1,2 метра, это заметно и на снимке по сравнению с левым стволом.
а калибр его главных орудий был 305 мм. Я сейчас взял рулетку, посмотрел этот размер - надо быть очень щуплым, чтобы протиснуться в такую трубу. Другое дело англичане с их BL Mark I калибром 381 мм:
Снимок сделан на линкоре "Куин Элизабет"

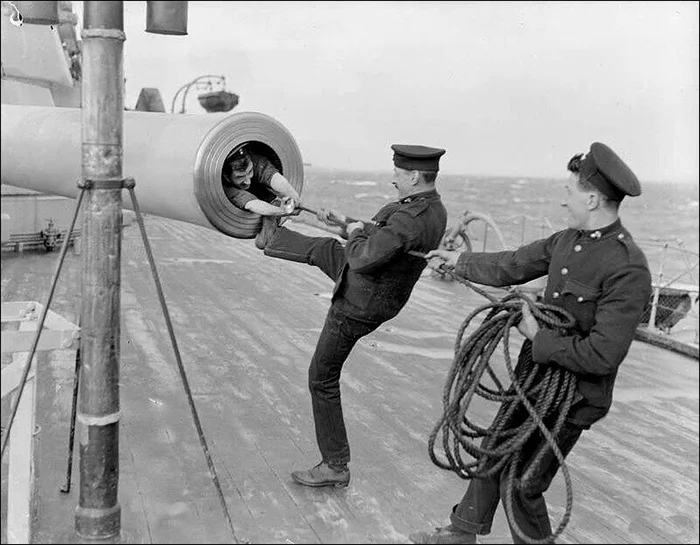

Таких пушек было изготовлено с 1912 по 1918 год 186 единиц и устанавливались они на всех самых могучих британских кораблях. Так что и позабавиться было где. "Чистка" такого орудия на линкоре "Ройал Оук" в 1916 году:
Но вот следующие два снимка попались мне впервые. Во-первых, из пушки вытягивают женщину:
Во-вторых, вообще редчайший снимок с казённой стороны орудия - с нею же:
Подпись: Female worker cleaning the rifling of a BL 15 in gun, Coventry Ordnance works, England, United Kingdom, 1914-1918.
"Работница чистит нарезы в орудии BL 15 , Ковентри, Артиллерийский завод, Англия, Соединённое королевство, 1914-1918".
И нарезы эти явно не те, что в канале ствола. Давайте разбираться. Затвор этих пушек был поршневого типа. В принципе, этот затвор работает так:
Поршень, войдя в затворную часть , проворачивается на 90 градусов, резьбы входят в зацепление и поршень запирает канал ствола. Однако при этом может использоваться только половина окружности, на которую можно нанести резьбу, что уменьшает удерживающую способность поршня. Устранить этот недостаток удалось с помощью нанесения резьбы на ступени разной высоты
Видно, насколько уменьшилась часть окружности без резьбы. Фото подобного затвора:
Это конечно затвор менее крупного орудия, ибо затвор BL Mark I весил более двух тонн, а в сборе ствол тянул на 101,6 т.
Вот затвор в разрезе:
Как бы плотно не завинчивалась резьба, как бы не отшлифовывалась передняя торцевая поверхность поршня, называемая зеркалом затвора - огромные давления, создающиеся при выстреле, приведут к прорыву какого-то количества пороховых газов через зазоры в казённой части пушки.
Так как прорыв газов совершенно недопустим, то в самом затворе должно быть специальное приспособление, препятствующее этому. Такое приспособление называется обтюратором. На схеме выше эта деталь грибовидной формы так и называется - mushroom (гриб). Под его шляпкой находится само уплотнение. Автор статьи о затворах Чернов В.П. описывает его так:
Кольцевая подушка делается из холста, набивается асбестом, пропитывается бараньим салом и прессуется под большим давлением. Она помещается на переднем срезе поршня и удерживается грибовидным стержнем, имеющим сквозной запальный канал. Грибовидный стержень имеет возможность несколько перемещаться вдоль оси.
В момент выстрела под действием пороховых газов грибовидный стержень продвигается назад и расплющивает подушку, которая прижимается к стенкам каморы, устраняя возможность прорыва газов. Для того, чтобы материал подушки не вдавливался в зазоры между затвором и стволом, в обтюраторе имеются стальные разрезные кольца, которые под давлением подушки при выстреле разжимаются и прижимаются к соответствующим поверхностям. Вследствие упругости подушки и колец они после выстрела принимают первоначальные размеры и не затрудняют открывания затвора.
Кольца эти на схеме видны под названием split rings. Я не знаю, как там дела обстоят с бараньим салом в наше время, материалы могли измениться, но принцип действия этого устройства вполне доступен пониманию.
Ещё один снимок процесса изготовления ствола этого орудия:
Идущие по окружности казённой части кольца к многослойности ствола отношения не имеют, и тем не менее он состоит из нескольких слоёв, это не цельнолитая конструкция.
Для начала немного истории. Когда пушки были ещё деревянными, стволы скреплялись металлическими обручами:
Или сплошной обмоткой:
Однако и когда стволы стали металлическими, кое-где они усиливались опять же обмоткой:
Такой принцип англичане применили и при изготовлении стволов пушек. Данное орудие было традиционной, для британских того времени, проволочной конструкции (на внутреннюю трубу ствола, внутри которой находился лейнер с нарезами, навивалось несколько слоев стальной проволоки прямоугольного сечения, закрывавшихся сверху наружной трубой-кожухом). Вот ствол в разрезе:
1 — рамка затвора; 2 — казённик; 3 — кожух ствола; 4 — проволочная намотка; 5 — лейнер; 6 — внутренняя труба A; 7 — внешняя труба B; 8 — стопорное кольцо; 9 — поршневое гнездо; 10 — муфта; 11 — зарядная камора; 12 — начало нарезки; 13 — кольцевые выступы для соединения с салазками станка.
Нагрузки на канал ствола были такие, что он выдерживал только порядка 350 выстрелов. После этого лейнер подлежал замене. Вот сам снаряд:
Пушки монтировались в двухорудийные башни:
Момент выстрела:
Откат ствола при выстреле составлял 1,2 метра, это заметно и на снимке по сравнению с левым стволом.
