UH-1 Iroquois
Для наилучшего усвоения статьи включаем "Полет Валькирий" Вагнера.
История
В 1950-х годах Армией США был объявлен конкурс между вертолетостроительными фирмами, условия которого предполагали создание многоцелевого вертолета с возможностью его вооружения ракетами и пулеметами. Из предложенных проектов в 1955 году была выбрана разработка фирмы Bell Helicopter Company с обозначением Model 204. На вертолете предполагалось установить турбовальный двигатель Lycoming T53. Первый из трех прототипов вертолета, с обозначением ХН-40, совершил полет 20 октября 1956 года на заводском аэродроме в Форт-Уорт (штат Техас). За первой тройкой последовала партия из шести машин, предназначенных для испытаний в полевых условиях, и девять предсерийных вертолетов, которые в войсках получили обозначение HU-1 Iroquois (с 1962 года — UH-1). С 30 июня 1959 года на вооружение Армии США начали поступать первые серийные шестиместные UH-1A, оснащенные двигателем Lycoming T53-L-1A мощностью 770 л.с. Тринадцать вертолетов было вооружено двумя пулеметами калибра 7,62 мм и шестнадцатью НУР калибра 70 мм. и приняли участие в боях во Вьетнаме. Некоторые из вертолетов имели дублированное управление и обозначались ТН-1А.
Поставки версии UH-1A в войска закончились в марте 1961 года в связи с поступлением на вооружение улучшенного варианта вертолета UH-1B с двигателем T53-L-5 мощностью 960 л.с., а позднее T53-L-11 (1100 л.с.). Полезная нагрузка нового вертолета достигала 1360 кг, при этом он мог поднять двух пилотов и семь солдат в полной экипировке или пять раненых (из них трое на носилках) и одного сопровождающего. В варианте вертолета огневой поддержки по бокам фюзеляжа устанавливались пулеметы и НУР.
Model 204B — обозначение гражданской и экспортной версии вертолета. Они оснащались двигателем Т-53-11А. Эта модель получила сертификат летной годности 4 апреля 1963 года, а до конца 1967 года в гражданский сектор было продано около 60 вертолетов. Шесть UH-1B было закуплено Испанией. Для своих нужд австралийская армия и флот закупили 32 вертолета Model 204B. UH-1B выпускался по лицензии японской фирмой Fudji и итальянской Agusta SpA. Итальянский Agusta Bell AB204B оснащался двигателями Rolls Royce Bristol H.1200 Gnome или General Electric T58-GE-3. Для итальянского и испанского флотов фирмой Agusta выпускалась противолодочная модификация АВ 205AS, вооруженная двумя торпедами Mk.44.
В начале 1965 года UH-1B в серийном производстве был заменен новой модификацией UH-1C (Model 540) с улучшенным несущим винтом, позволившим снизить вибрацию, улучшить управляемость и повысить максимальную скорость. В остальном новый вертолет не отличался от своего предшественника.
Дальнейшим развитием семейства стала модификация UH-1E, предназначавшаяся для Корпуса морской пехоты США (КМП). От UH-1B она отличалась новым составом радиооборудования, а начиная с 1965 года — новым несущим винтом, аналогичным UH-1C. Серийно UH-1E выпускался с февраля 1963 года по лето 1968 года. Вертолет активно использовался во Вьетнаме для десантных и спасательных операций. В варианте вертолета огневой поддержки он оснащался двумя пулеметами М60 калибра 7,62 мм и двумя блоками НУР калибра 70 мм (по 7 или 18 ракет).
С 1969 года в войска начали поступать первые из 45 учебных TH-1L и 9 многоцелевых UH-1L. В 1970 году военно-морские силы США получили 27 вертолетов модификации UH-1К, созданных па базе UH-1E, но с двигателем Т53-1-13 мощностью 1100/1400 л.с. и некоторым изменением в составе радиооборудования. Для проведения ночных боевых операций по заказу армии США фирмой Bell был разработан UH-1M, оснащенный спецоборудоваписм, двумя телекамерами и ночным прицелом.
Самым совершенным из одномоторных Ирокезов являлся UH-1C, переоборудованный в 1968 году и получивший название Huey Tug. На вертолете был установлен двигатель Lycoming T55-L-7C мощностью 2850 л.с. и несущий винт диаметром 15,24 м. Вертолет мог нести па наружной подвеске до 3000 кг груза при взлетном весе 6350 кг и развивать максимальную скорость в 259 км/ч.
В июне 1960 года с фирмой Bell был подписан контракт на поставку семи предсерийных YUH-1D (Model 205), отличавшихся от всех своих предшественников увеличенным фюзеляжем (объем кабины 6,23 м³). В новом вертолете размещались 2 пилота и 12 вооруженных пехотинцев или 6 носилок с ранеными при одном сопровождающем. Полезная нагрузка достигала 1815 кг. Вертолет оснащался двигателем T53-L-11. Прототип поднялся в воздух 16 августа 1961 года, а 9 августа 1963 года начались поставки первых серийных UH-1D в 11-ю аэромобильную дивизию. В 1964 году армейскими пилотами на этих вертолетах был установлен 21 мировой рекорд. Вертолет производился для нужд американской армии и на экспорт в больших количествах. Немецкой фирмой Dornier было выпущено 352 вертолета UH-1D.
В результате установки двигателя T53-L-13 на UH-1D была получена новая модификация UH-1H, выпускавшаяся с начала 1967 года по декабрь 1974 года. Из 979 выпущенных вертолетов 9 было продано Новой Зеландии и 9 — Канаде (канадское обозначение — CUH-1D).
Разработана и пятнадцатиместная модификация (Model 205А-1) с двигателем T53-L-13A мощностью 1250 л.с. Объемная кабина этого вертолета (7,02 м³) могла легко трансформироваться под транспортные, спасательные или санитарные цели. Вертолеты этого типа производились по лицензии итальянской фирмой Agusta (AB 205) и тайваньской AIDS.
С апреля 1965 года в семье «Ирокезов» появляются двухмоторные вертолеты. Первенцем оказалась Model 208, представлявшая собой серийный UH-1D, оборудованный парой двигателей Continental XT67-T-1 суммарной мощностью 1400 л.с. Вертолет послужил прототипом для дальнейших двухмоторных модификаций. Установкой на UH-1H в 1968 году пары двигателей Pratt & Whitney PT6T-3, названных Turbo Twin Рас суммарной мощностью 1800 л. с., была получена новая модификация — Model 212. Для вооруженных сил США фирмой Bell было выпущено 145 таких вертолетов, получивших обозначение UH-1N. По заказу Канады фирма изготовила 70 CUH-1N. В Италии они выпускались под обозначением АВ 212.
Последней серийной модификацией являлась Model 214 Huey Plus, созданная па базе усиленного фюзеляжа UH-1Н и несущего винта от UH-1C диаметром 15,5 м. На вертолете устанавливался двигатель Lycoming T53-L-702 мощностью 1900 л.с. Взлетный вес вертолета достиг 4989 кг, а максимальная скорость составляла 305 км/ч.
Отдельной ветвью развития «Ирокезов» являлся один из YUH-1B (Model 533), на котором испытывались различные несущие винты и проводились эксперименты по снижению аэродинамического сопротивления. Впервые Model 533 поднялся в воздух 10 августа 1962 года. Первоначальные изменения касались совершенствования аэродинамики фюзеляжа, повышения мощности двигателя и совершенствования несущего винта. При этом, максимально достигнутая скорость в горизонтальном полете составила 278 км/ч, а со снижением — 302 км/ч. После установки двух вспомогательных турбореактивных двигателей Continental J69-T-9 (тягой по 420 кг каждый) по бокам фюзеляжа вертолет развил скорость 338 км/ч. А с более мощными двигателями J69-T-9A (тягой 771 кг) скорость достигла 380 км/ч. Позже вспомогательные двигатели были заменены парой турбореактивных Pratt & Whitney JT12A-8 по 1498 кг тяги каждый, установленных на коротких пилонах по бокам фюзеляжа. В такой конфигурации Model 533 достиг в апреле 1969 года скорости 510 км/ч.
Стоит отметить, что вертолеты семейства UH-1 Iroquois являются одними из самых массовых в вооруженных силах многих стран мира. С момента начала серийного производства и по наши дни их было выпущено более 10 000 экземпляров.
Боевое применение
Вьетнам
В 1962 году первые вертолёты UH-1 прибыли в Южный Вьетнам. Спустя два года они полностью заменили там устаревшие CH-21. К моменту прибытия на войну первых крупных американских подразделений многие пилоты «Хьюи» уже имели на своём счету несколько сотен боевых вылетов.
UH-1 стал основным вертолётом вооруженных сил США в Юго-Восточной Азии и одним из символов Вьетнамской войны. Первый опыт массового применения «Хьюи» в боевой обстановке получила вновь сформированная 1-я кавалерийская (аэромобильная) дивизия, прибывшая во Вьетнам в сентябре 1965 года. Она была первой в мире дивизией, в которой основным средством перемещения личного состава служили не бронетранспортёры, а вертолёты. В ходе боевого применения быстро проявились основные недостатки UH-1. Мощности одного двигателя явно не хватало климатических условиях Вьетнама, особенно это стало заметно на Центральном высокогорье, где действовала 1-я кавалерийская дивизия. Проблема была очевидной ещё до 1965 года. Если поначалу на борт «Хьюи» загружали 10 южновьетнамских солдат, то очень скоро число пассажиров уменьшили до 8. Генерал-лейтенант (в 1965 году — подполковник) Гарольд Мур отмечал, что во время сражения в долине Йа-Дранг UH-1 с полной заправкой горючим могли взять на борт ещё меньше — всего 5 солдат. Для облегчения вертолётов с них снимали всё ненужное оборудование, в частности, сдвижные двери. Самым слабым местом у ранних «Хьюи» оказались непротектированные баки, серьёзно снизившие живучесть вертолёта: при падении он зачастую сгорал полностью. Обе проблемы были решены. Топливная система была переделана, а на вертолёты модификации UH-1H устанавливался более мощный двигатель.
Боевая живучесть UH-1 после устранения проблемы с топливной системой оказалось на удивление высокой. 1-я кавалерийская дивизия за почти месяц сражений в долине Йа-Дранг в ноябре 1965 года безвозвратно потеряла всего один вертолёт. Впрочем, отсутствие потерь было вызвано скорее неопытностью северовьетнамских солдат, редко открывавших огонь по винтокрылым машинам. Уже в ходе следующей крупной операции (операция «Masher», январь 1966 года) вертолётные потери оказались достаточно большими. Тем не менее, опыт показывал, что в 90 % случаев сбитый UH-1 был ремонтопригоден. Для эвакуации сбитых машин использовались тяжёлые вертолёты CH-47 и CH-54.
Основными модификациями во Вьетнаме были UH-1B, UH-1C, UH-1D и UH-1H. Они использовались решения самых различных задач. Вертолёты, предназначенные для переброски личного состава, на солдатском жаргоне носили название «слик» (от «slick» — скользкий: экипаж для облегчения вертолета не устанавливал часто сидения). UH-1B и UH-1C в основном использовались для огневой поддержки войск и сопровождения транспотрных вертолётов, для чего дополнительно вооружались блоками неуправляемых ракет и пулемётами; они назывались «ганшипами» (gunship), а официальным определением было ARA (Aerial Rocket Artillery — «воздушная ракетная артиллерия»). Если вертолёт выполнял эвакуацию раненых и убитых с поля боя, он назывался «медэвак» (MedEvack, сокращённо от «медицинская эвакуация») или «дастофф» (Dustoff, позывной первого пилота, погибшего при выполнении такого задания). Во время северовьетнамского Пасхального наступления 1972 года два UH-1B прошли испытания в совершенно непривычной для них роли «охотников за танками», используя новейшие противотанковые ракеты TOW. Вне зависимости от текущей роли вертолёты всегда несли пулемётное вооружение, а в экипаж обязательно включались два бортовых стрелка.
Вертолёты широко использовались во Вьетнаме всеми американскими подразделениями, хотя обычная пехотная дивизия имела намного меньший авиапарк, чем аэромобильная. В июле 1968 года статус аэромобильной получила 101-я воздушно-десантная дивизия. Основную часть «Хьюи» использовала Армия США, небольшое количество было у Корпуса морской пехоты, ВВС и ВМС; кроме того, свои собственные машины использовали южновьетнамская и австралийская армии. На пике войны американские вертолёты совершали несколько тысяч вылетов в сутки, и львиная доля приходилась на UH-1. Всего во Вьетнаме в разное время побывало приблизительно 7000 «Ирокезов». Потери оцениваются в 2500—3000 машин (половина приходится на небоевые аварии и катастрофы). К концу войны во Вьетнаме UH-1 имел статус вертолёта-легенды.
Краткое техническое описание
Фюзеляж полу-монококовой конструкции, в его передней части размещена кабина для двух пилотов, сидящих рядом. За кабиной расположен отсек для полезной нагрузки. В нижней части фюзеляжа имеется петля для перевозки грузов на внешней подвеске. В качестве посадочных устройств используются стальные лыжи, на которые могут устанавливаться надувные поплавки, обеспечивающие взлет и посадку вертолета на воду. Силовая установка состоит из одного или двух турбо-вальных двигателей. Редуктор и двигатель размещены по оси вертолета в верхней части фюзеляжа за кабиной экипажа. Система управления оборудована гидроусилителями. Топливная система вертолета включает два бака, размещенных за кабиной в центре тяжести вертолета. В целях увеличения перегоночной дальности, внутри фюзеляжа могут устанавливаться два дополнительных бака. Гидравлическая, пневматическая и электрическая системы вертолета имеют привод от двигателя. Вертолет оборудован комплексом навигационного и радиоэлектронного оборудования, посадочными прожекторами и навигационными огнями
UH-1D - многоцелевой военно-транспортный вертолет одновинтовой схемы с хвостовым рулевым винтом. Несущий винт двухлопастный с полужестким креплением лопастей шириной 533 мм. Первый вертолет был поставлен 9 августа 1963г. Силовой установкой машин этого типа был турбовальный двигатель Avco Lycoming T53-L-11 мощностью на валу 820 кВт; стандартный запас топлива, составлявший 832 литра, мог дополняться двумя внутренними вспомогательными топливными баками, в результате чего максимальный топливный запас увеличивался до 1968 литров. Широкомасштабное производство вертолетов UH-1D было развернуто как для Армии США, так и для вооруженных сил других стран; 352 вертолета были построены по лицензии фирмой Dornier в Западной Г ермании. За вертолетом UH-1D был запущен в серийное производство идентичный ему UH-1H с двигателем Avco Lycoming T53-L-13 мощностью на валу 1044 кВт.
* Диаметр главного винта, м: 14.63
* Диаметр рулевого винта, м: 2.59
* Длина, м: 12.77
* Высота, м: 4.42
* Масса, кг: 2363 (пустого), 4310 (максимальная взлетная)
* Внутренние топливо, кг: 840 + опционально 1128
* Тип двигателя: 1 ГТД Textron Lycoming T53-L-13
* Мощность, кВт: 1 х 1044
* Максимальная скорость, км/ч: 222
* Крейсерская скорость, км/ч: 204
* Дальность действия, км: 511
* Скороподъемность, м/мин: 535
* Практический потолок, м: 5910
* Статический потолок, м: 4145
* Экипаж, чел: 1-4
* Полезная нагрузка: 14 солдат или 6 носилок и 1 сопровождающий или 1759 кг груза в кабине или на подвеске
UH-1Y
UH-1Y (Y - Yankee) - многоцелевой военно-транспортный вертолет. Новейшая разработка американской фирмой Bell Helicopter Textron на базе транспортного вертолета UH-1N. Вертолет предназначен для замены морально устаревших UH-1N состоящих на вооружении Корпуса морской пехоты США. Программа модернизации вертолета велась параллельно с работами по вертолету AH-1Z King Cobra. На вертолете установлен четырехлопостный несущий винт из композитных материалов, 2 ГТД General Electric T700-GE-401, увеличен размер фюзеляжа для дополнительного БРЭО, установлен новый комплект БРЭО, включающего GPS и систему цифровой картографии, установлены новые системы пассивного и активного радиотехнического противодействия. Значительно расширен диапазон применяемого вооружения. Первый полет вертолета состоялся в конце 2000 года.
* Диаметр главного винта, м: 14.80
* Диаметр рулевого винта, м: 2.59
* Длина, м: 13.60
* Высота ,м: 4.42
* Масса, кг: 5369 (пустого), 8390 (максимальная взлетная)
* Внутренние топливо, кг: 1172
* Тип двигателя: 2 ГТД General Electric T700-GE-401C
* Мощность, кВт: 2 х 1286
* Максимальная скорость, км/ч: 304
* Крейсерская скорость, км/ч: 250
* Дальность действия, км: 648
* Практический потолок, м: 6100
* Статический потолок, м: 1980
* Экипаж, чел: 1-4
* Полезная нагрузка: 18 солдат или 8 носилок и 1 сопровождающий или 2500 кг груза в кабине или на подвеске
UH-1 в искусстве
О UH-1 писалось и говорилось немало и не меньше этого скажут и напишут. Силуэты этого скромного трудяги-бойца часто мелькают в хрониках былых боев и современных конфликтов, да и художественный кинематограф не обошел его вниманием. Получается, что этот вертолет - легендарный герой. Пожалуй, самый знаменитый фильм с участием Ирокезов - Апокалипсис сегодня, где вертолеты атакуют вьетнамскую деревню под "Полет Валькирий" Вагнера UH-1 также можно увидеть в компьютерных играх. Таких как Game 2, Lock On, Вертолеты Вьетнама: UH-1
Образ американских войск, выгружающихся из Хьюи стало символом в описании Вьетнамской войны, и может быть замечено в фактически каждом кино и телешоу по теме.
Краткий список
* Фильм "Мы были солдатами". Основой для картины стал первый бой назменых сил США с северовьетнамцами в долине Я Дранг в ноябре 1965-го.
* Роберт Мэйсон, пилот UH-1, написал автобиографию, книгу "Chickenhawk", которая стала бестселером.
* Во многих видео-играх о Вьетнаме, таких как Battlefield: Vietnam (PC), Conflict: Vietnam (PC, PS2 и Xbox), Men of Valor(PC и Xbox) и множестве других, можно заметить Ирокез.
* Мэг Райан персонаж, пилот медецинского UH-1 в фильме "Courage Under Fire".
* Белл 212 (гражданский UH-1), вооруженный Миниганом, можно заметить в фильме "Матрица".
* В телесереале "Команда-А" можно несколько раз заметить Хьюи.
* В фильме 2005 года о войне в заливе, "Морпехи", можно несколько раз увидеть UH-1.
* В фильме 2006 года "Вавилон" можно увидеть медецинский Хьюи, эвакуирующий из марокканской деревни раненную американку.
Это только краткий список. На самом деле Хью - это выдающийся актер. Этот вертолет был показан практически во всех фильмах о вьетнаме, а также в десятках и сотнях фильмах, книгах, комиксах и видео-играх.
Интересные факты
* "Хьюи" (англ. "Huey") - неофициальное прозвище вертолета, но официальное название в Корпусе морской пехоты США.
* Имя "Huey" вертолет получил из-за первого своего названия "HU-1" (Helicopter Utility - 1). "HU-1" было замененно в 1961 году на "UH-1".
* Армия США уже не пользуется данным типом вертолетов, заменив его на UH-60, а Корпус морской пехоты США продолжает пользоваться UH-1, и вкладывает деньги в его усовершенствование. Последняя модель для морской пехоты - это UH-1Y
* На основе UH-1 был создан первый в мире боевой вертолет.
* По крайней мере один бывший южновьетнамский UH-1 был после войны переправлен в СССР на изучение.
* Первый полет вертолет совершил в 1956-м, а это значит, что на сегодня он является старейшим из остающихся в массовой эксплуатации типов вертолетов.
* В гражданских авиакомпниях до сих пор летают Хьюи, прошедшие через Вьетнам.
В 1950-х годах Армией США был объявлен конкурс между вертолетостроительными фирмами, условия которого предполагали создание многоцелевого вертолета с возможностью его вооружения ракетами и пулеметами. Из предложенных проектов в 1955 году была выбрана разработка фирмы Bell Helicopter Company с обозначением Model 204. На вертолете предполагалось установить турбовальный двигатель Lycoming T53. Первый из трех прототипов вертолета, с обозначением ХН-40, совершил полет 20 октября 1956 года на заводском аэродроме в Форт-Уорт (штат Техас). За первой тройкой последовала партия из шести машин, предназначенных для испытаний в полевых условиях, и девять предсерийных вертолетов, которые в войсках получили обозначение HU-1 Iroquois (с 1962 года — UH-1). С 30 июня 1959 года на вооружение Армии США начали поступать первые серийные шестиместные UH-1A, оснащенные двигателем Lycoming T53-L-1A мощностью 770 л.с. Тринадцать вертолетов было вооружено двумя пулеметами калибра 7,62 мм и шестнадцатью НУР калибра 70 мм. и приняли участие в боях во Вьетнаме. Некоторые из вертолетов имели дублированное управление и обозначались ТН-1А.
Поставки версии UH-1A в войска закончились в марте 1961 года в связи с поступлением на вооружение улучшенного варианта вертолета UH-1B с двигателем T53-L-5 мощностью 960 л.с., а позднее T53-L-11 (1100 л.с.). Полезная нагрузка нового вертолета достигала 1360 кг, при этом он мог поднять двух пилотов и семь солдат в полной экипировке или пять раненых (из них трое на носилках) и одного сопровождающего. В варианте вертолета огневой поддержки по бокам фюзеляжа устанавливались пулеметы и НУР.
Model 204B — обозначение гражданской и экспортной версии вертолета. Они оснащались двигателем Т-53-11А. Эта модель получила сертификат летной годности 4 апреля 1963 года, а до конца 1967 года в гражданский сектор было продано около 60 вертолетов. Шесть UH-1B было закуплено Испанией. Для своих нужд австралийская армия и флот закупили 32 вертолета Model 204B. UH-1B выпускался по лицензии японской фирмой Fudji и итальянской Agusta SpA. Итальянский Agusta Bell AB204B оснащался двигателями Rolls Royce Bristol H.1200 Gnome или General Electric T58-GE-3. Для итальянского и испанского флотов фирмой Agusta выпускалась противолодочная модификация АВ 205AS, вооруженная двумя торпедами Mk.44.
В начале 1965 года UH-1B в серийном производстве был заменен новой модификацией UH-1C (Model 540) с улучшенным несущим винтом, позволившим снизить вибрацию, улучшить управляемость и повысить максимальную скорость. В остальном новый вертолет не отличался от своего предшественника.
Дальнейшим развитием семейства стала модификация UH-1E, предназначавшаяся для Корпуса морской пехоты США (КМП). От UH-1B она отличалась новым составом радиооборудования, а начиная с 1965 года — новым несущим винтом, аналогичным UH-1C. Серийно UH-1E выпускался с февраля 1963 года по лето 1968 года. Вертолет активно использовался во Вьетнаме для десантных и спасательных операций. В варианте вертолета огневой поддержки он оснащался двумя пулеметами М60 калибра 7,62 мм и двумя блоками НУР калибра 70 мм (по 7 или 18 ракет).
С 1969 года в войска начали поступать первые из 45 учебных TH-1L и 9 многоцелевых UH-1L. В 1970 году военно-морские силы США получили 27 вертолетов модификации UH-1К, созданных па базе UH-1E, но с двигателем Т53-1-13 мощностью 1100/1400 л.с. и некоторым изменением в составе радиооборудования. Для проведения ночных боевых операций по заказу армии США фирмой Bell был разработан UH-1M, оснащенный спецоборудоваписм, двумя телекамерами и ночным прицелом.
Самым совершенным из одномоторных Ирокезов являлся UH-1C, переоборудованный в 1968 году и получивший название Huey Tug. На вертолете был установлен двигатель Lycoming T55-L-7C мощностью 2850 л.с. и несущий винт диаметром 15,24 м. Вертолет мог нести па наружной подвеске до 3000 кг груза при взлетном весе 6350 кг и развивать максимальную скорость в 259 км/ч.
В июне 1960 года с фирмой Bell был подписан контракт на поставку семи предсерийных YUH-1D (Model 205), отличавшихся от всех своих предшественников увеличенным фюзеляжем (объем кабины 6,23 м³). В новом вертолете размещались 2 пилота и 12 вооруженных пехотинцев или 6 носилок с ранеными при одном сопровождающем. Полезная нагрузка достигала 1815 кг. Вертолет оснащался двигателем T53-L-11. Прототип поднялся в воздух 16 августа 1961 года, а 9 августа 1963 года начались поставки первых серийных UH-1D в 11-ю аэромобильную дивизию. В 1964 году армейскими пилотами на этих вертолетах был установлен 21 мировой рекорд. Вертолет производился для нужд американской армии и на экспорт в больших количествах. Немецкой фирмой Dornier было выпущено 352 вертолета UH-1D.
В результате установки двигателя T53-L-13 на UH-1D была получена новая модификация UH-1H, выпускавшаяся с начала 1967 года по декабрь 1974 года. Из 979 выпущенных вертолетов 9 было продано Новой Зеландии и 9 — Канаде (канадское обозначение — CUH-1D).
Разработана и пятнадцатиместная модификация (Model 205А-1) с двигателем T53-L-13A мощностью 1250 л.с. Объемная кабина этого вертолета (7,02 м³) могла легко трансформироваться под транспортные, спасательные или санитарные цели. Вертолеты этого типа производились по лицензии итальянской фирмой Agusta (AB 205) и тайваньской AIDS.
С апреля 1965 года в семье «Ирокезов» появляются двухмоторные вертолеты. Первенцем оказалась Model 208, представлявшая собой серийный UH-1D, оборудованный парой двигателей Continental XT67-T-1 суммарной мощностью 1400 л.с. Вертолет послужил прототипом для дальнейших двухмоторных модификаций. Установкой на UH-1H в 1968 году пары двигателей Pratt & Whitney PT6T-3, названных Turbo Twin Рас суммарной мощностью 1800 л. с., была получена новая модификация — Model 212. Для вооруженных сил США фирмой Bell было выпущено 145 таких вертолетов, получивших обозначение UH-1N. По заказу Канады фирма изготовила 70 CUH-1N. В Италии они выпускались под обозначением АВ 212.
Последней серийной модификацией являлась Model 214 Huey Plus, созданная па базе усиленного фюзеляжа UH-1Н и несущего винта от UH-1C диаметром 15,5 м. На вертолете устанавливался двигатель Lycoming T53-L-702 мощностью 1900 л.с. Взлетный вес вертолета достиг 4989 кг, а максимальная скорость составляла 305 км/ч.
Отдельной ветвью развития «Ирокезов» являлся один из YUH-1B (Model 533), на котором испытывались различные несущие винты и проводились эксперименты по снижению аэродинамического сопротивления. Впервые Model 533 поднялся в воздух 10 августа 1962 года. Первоначальные изменения касались совершенствования аэродинамики фюзеляжа, повышения мощности двигателя и совершенствования несущего винта. При этом, максимально достигнутая скорость в горизонтальном полете составила 278 км/ч, а со снижением — 302 км/ч. После установки двух вспомогательных турбореактивных двигателей Continental J69-T-9 (тягой по 420 кг каждый) по бокам фюзеляжа вертолет развил скорость 338 км/ч. А с более мощными двигателями J69-T-9A (тягой 771 кг) скорость достигла 380 км/ч. Позже вспомогательные двигатели были заменены парой турбореактивных Pratt & Whitney JT12A-8 по 1498 кг тяги каждый, установленных на коротких пилонах по бокам фюзеляжа. В такой конфигурации Model 533 достиг в апреле 1969 года скорости 510 км/ч.
Стоит отметить, что вертолеты семейства UH-1 Iroquois являются одними из самых массовых в вооруженных силах многих стран мира. С момента начала серийного производства и по наши дни их было выпущено более 10 000 экземпляров.
Боевое применение
Вьетнам
UH-1 в Полей-Кленг, Центральное высокогорье. Апрель 1969 года
В 1962 году первые вертолёты UH-1 прибыли в Южный Вьетнам. Спустя два года они полностью заменили там устаревшие CH-21. К моменту прибытия на войну первых крупных американских подразделений многие пилоты «Хьюи» уже имели на своём счету несколько сотен боевых вылетов.
UH-1 стал основным вертолётом вооруженных сил США в Юго-Восточной Азии и одним из символов Вьетнамской войны. Первый опыт массового применения «Хьюи» в боевой обстановке получила вновь сформированная 1-я кавалерийская (аэромобильная) дивизия, прибывшая во Вьетнам в сентябре 1965 года. Она была первой в мире дивизией, в которой основным средством перемещения личного состава служили не бронетранспортёры, а вертолёты. В ходе боевого применения быстро проявились основные недостатки UH-1. Мощности одного двигателя явно не хватало климатических условиях Вьетнама, особенно это стало заметно на Центральном высокогорье, где действовала 1-я кавалерийская дивизия. Проблема была очевидной ещё до 1965 года. Если поначалу на борт «Хьюи» загружали 10 южновьетнамских солдат, то очень скоро число пассажиров уменьшили до 8. Генерал-лейтенант (в 1965 году — подполковник) Гарольд Мур отмечал, что во время сражения в долине Йа-Дранг UH-1 с полной заправкой горючим могли взять на борт ещё меньше — всего 5 солдат. Для облегчения вертолётов с них снимали всё ненужное оборудование, в частности, сдвижные двери. Самым слабым местом у ранних «Хьюи» оказались непротектированные баки, серьёзно снизившие живучесть вертолёта: при падении он зачастую сгорал полностью. Обе проблемы были решены. Топливная система была переделана, а на вертолёты модификации UH-1H устанавливался более мощный двигатель.
Боевая живучесть UH-1 после устранения проблемы с топливной системой оказалось на удивление высокой. 1-я кавалерийская дивизия за почти месяц сражений в долине Йа-Дранг в ноябре 1965 года безвозвратно потеряла всего один вертолёт. Впрочем, отсутствие потерь было вызвано скорее неопытностью северовьетнамских солдат, редко открывавших огонь по винтокрылым машинам. Уже в ходе следующей крупной операции (операция «Masher», январь 1966 года) вертолётные потери оказались достаточно большими. Тем не менее, опыт показывал, что в 90 % случаев сбитый UH-1 был ремонтопригоден. Для эвакуации сбитых машин использовались тяжёлые вертолёты CH-47 и CH-54.
Основными модификациями во Вьетнаме были UH-1B, UH-1C, UH-1D и UH-1H. Они использовались решения самых различных задач. Вертолёты, предназначенные для переброски личного состава, на солдатском жаргоне носили название «слик» (от «slick» — скользкий: экипаж для облегчения вертолета не устанавливал часто сидения). UH-1B и UH-1C в основном использовались для огневой поддержки войск и сопровождения транспотрных вертолётов, для чего дополнительно вооружались блоками неуправляемых ракет и пулемётами; они назывались «ганшипами» (gunship), а официальным определением было ARA (Aerial Rocket Artillery — «воздушная ракетная артиллерия»). Если вертолёт выполнял эвакуацию раненых и убитых с поля боя, он назывался «медэвак» (MedEvack, сокращённо от «медицинская эвакуация») или «дастофф» (Dustoff, позывной первого пилота, погибшего при выполнении такого задания). Во время северовьетнамского Пасхального наступления 1972 года два UH-1B прошли испытания в совершенно непривычной для них роли «охотников за танками», используя новейшие противотанковые ракеты TOW. Вне зависимости от текущей роли вертолёты всегда несли пулемётное вооружение, а в экипаж обязательно включались два бортовых стрелка.
Вертолёты широко использовались во Вьетнаме всеми американскими подразделениями, хотя обычная пехотная дивизия имела намного меньший авиапарк, чем аэромобильная. В июле 1968 года статус аэромобильной получила 101-я воздушно-десантная дивизия. Основную часть «Хьюи» использовала Армия США, небольшое количество было у Корпуса морской пехоты, ВВС и ВМС; кроме того, свои собственные машины использовали южновьетнамская и австралийская армии. На пике войны американские вертолёты совершали несколько тысяч вылетов в сутки, и львиная доля приходилась на UH-1. Всего во Вьетнаме в разное время побывало приблизительно 7000 «Ирокезов». Потери оцениваются в 2500—3000 машин (половина приходится на небоевые аварии и катастрофы). К концу войны во Вьетнаме UH-1 имел статус вертолёта-легенды.
Краткое техническое описание
Фюзеляж полу-монококовой конструкции, в его передней части размещена кабина для двух пилотов, сидящих рядом. За кабиной расположен отсек для полезной нагрузки. В нижней части фюзеляжа имеется петля для перевозки грузов на внешней подвеске. В качестве посадочных устройств используются стальные лыжи, на которые могут устанавливаться надувные поплавки, обеспечивающие взлет и посадку вертолета на воду. Силовая установка состоит из одного или двух турбо-вальных двигателей. Редуктор и двигатель размещены по оси вертолета в верхней части фюзеляжа за кабиной экипажа. Система управления оборудована гидроусилителями. Топливная система вертолета включает два бака, размещенных за кабиной в центре тяжести вертолета. В целях увеличения перегоночной дальности, внутри фюзеляжа могут устанавливаться два дополнительных бака. Гидравлическая, пневматическая и электрическая системы вертолета имеют привод от двигателя. Вертолет оборудован комплексом навигационного и радиоэлектронного оборудования, посадочными прожекторами и навигационными огнями

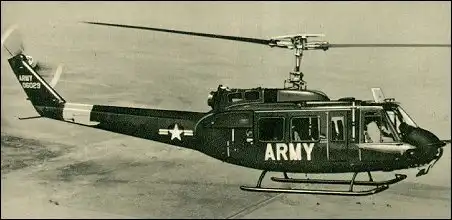

UH-1D - многоцелевой военно-транспортный вертолет одновинтовой схемы с хвостовым рулевым винтом. Несущий винт двухлопастный с полужестким креплением лопастей шириной 533 мм. Первый вертолет был поставлен 9 августа 1963г. Силовой установкой машин этого типа был турбовальный двигатель Avco Lycoming T53-L-11 мощностью на валу 820 кВт; стандартный запас топлива, составлявший 832 литра, мог дополняться двумя внутренними вспомогательными топливными баками, в результате чего максимальный топливный запас увеличивался до 1968 литров. Широкомасштабное производство вертолетов UH-1D было развернуто как для Армии США, так и для вооруженных сил других стран; 352 вертолета были построены по лицензии фирмой Dornier в Западной Г ермании. За вертолетом UH-1D был запущен в серийное производство идентичный ему UH-1H с двигателем Avco Lycoming T53-L-13 мощностью на валу 1044 кВт.
* Диаметр главного винта, м: 14.63
* Диаметр рулевого винта, м: 2.59
* Длина, м: 12.77
* Высота, м: 4.42
* Масса, кг: 2363 (пустого), 4310 (максимальная взлетная)
* Внутренние топливо, кг: 840 + опционально 1128
* Тип двигателя: 1 ГТД Textron Lycoming T53-L-13
* Мощность, кВт: 1 х 1044
* Максимальная скорость, км/ч: 222
* Крейсерская скорость, км/ч: 204
* Дальность действия, км: 511
* Скороподъемность, м/мин: 535
* Практический потолок, м: 5910
* Статический потолок, м: 4145
* Экипаж, чел: 1-4
* Полезная нагрузка: 14 солдат или 6 носилок и 1 сопровождающий или 1759 кг груза в кабине или на подвеске
UH-1Y

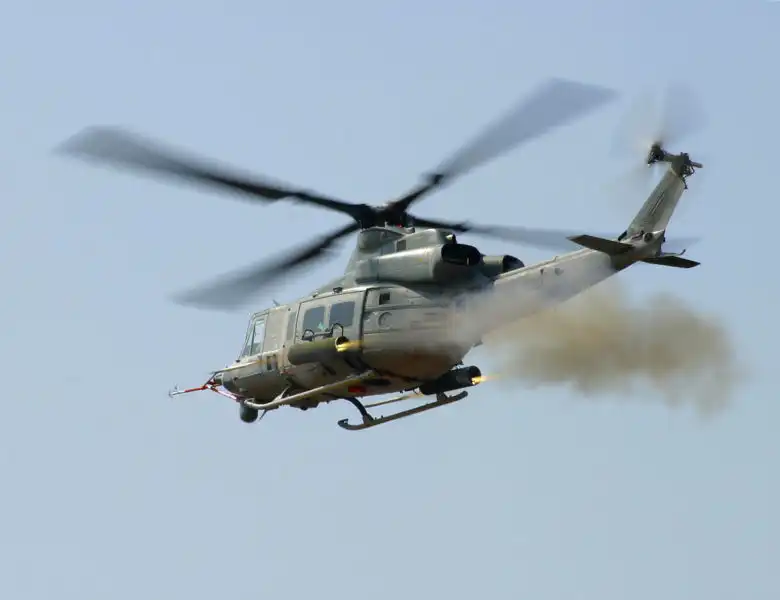

UH-1Y ведет огонь неуправляемыми ракетами
UH-1Y (Y - Yankee) - многоцелевой военно-транспортный вертолет. Новейшая разработка американской фирмой Bell Helicopter Textron на базе транспортного вертолета UH-1N. Вертолет предназначен для замены морально устаревших UH-1N состоящих на вооружении Корпуса морской пехоты США. Программа модернизации вертолета велась параллельно с работами по вертолету AH-1Z King Cobra. На вертолете установлен четырехлопостный несущий винт из композитных материалов, 2 ГТД General Electric T700-GE-401, увеличен размер фюзеляжа для дополнительного БРЭО, установлен новый комплект БРЭО, включающего GPS и систему цифровой картографии, установлены новые системы пассивного и активного радиотехнического противодействия. Значительно расширен диапазон применяемого вооружения. Первый полет вертолета состоялся в конце 2000 года.
* Диаметр главного винта, м: 14.80
* Диаметр рулевого винта, м: 2.59
* Длина, м: 13.60
* Высота ,м: 4.42
* Масса, кг: 5369 (пустого), 8390 (максимальная взлетная)
* Внутренние топливо, кг: 1172
* Тип двигателя: 2 ГТД General Electric T700-GE-401C
* Мощность, кВт: 2 х 1286
* Максимальная скорость, км/ч: 304
* Крейсерская скорость, км/ч: 250
* Дальность действия, км: 648
* Практический потолок, м: 6100
* Статический потолок, м: 1980
* Экипаж, чел: 1-4
* Полезная нагрузка: 18 солдат или 8 носилок и 1 сопровождающий или 2500 кг груза в кабине или на подвеске
UH-1 в искусстве
О UH-1 писалось и говорилось немало и не меньше этого скажут и напишут. Силуэты этого скромного трудяги-бойца часто мелькают в хрониках былых боев и современных конфликтов, да и художественный кинематограф не обошел его вниманием. Получается, что этот вертолет - легендарный герой. Пожалуй, самый знаменитый фильм с участием Ирокезов - Апокалипсис сегодня, где вертолеты атакуют вьетнамскую деревню под "Полет Валькирий" Вагнера UH-1 также можно увидеть в компьютерных играх. Таких как Game 2, Lock On, Вертолеты Вьетнама: UH-1
Образ американских войск, выгружающихся из Хьюи стало символом в описании Вьетнамской войны, и может быть замечено в фактически каждом кино и телешоу по теме.
Краткий список
* Фильм "Мы были солдатами". Основой для картины стал первый бой назменых сил США с северовьетнамцами в долине Я Дранг в ноябре 1965-го.
* Роберт Мэйсон, пилот UH-1, написал автобиографию, книгу "Chickenhawk", которая стала бестселером.
* Во многих видео-играх о Вьетнаме, таких как Battlefield: Vietnam (PC), Conflict: Vietnam (PC, PS2 и Xbox), Men of Valor(PC и Xbox) и множестве других, можно заметить Ирокез.
* Мэг Райан персонаж, пилот медецинского UH-1 в фильме "Courage Under Fire".
* Белл 212 (гражданский UH-1), вооруженный Миниганом, можно заметить в фильме "Матрица".
* В телесереале "Команда-А" можно несколько раз заметить Хьюи.
* В фильме 2005 года о войне в заливе, "Морпехи", можно несколько раз увидеть UH-1.
* В фильме 2006 года "Вавилон" можно увидеть медецинский Хьюи, эвакуирующий из марокканской деревни раненную американку.
Это только краткий список. На самом деле Хью - это выдающийся актер. Этот вертолет был показан практически во всех фильмах о вьетнаме, а также в десятках и сотнях фильмах, книгах, комиксах и видео-играх.
Интересные факты
* "Хьюи" (англ. "Huey") - неофициальное прозвище вертолета, но официальное название в Корпусе морской пехоты США.
* Имя "Huey" вертолет получил из-за первого своего названия "HU-1" (Helicopter Utility - 1). "HU-1" было замененно в 1961 году на "UH-1".
* Армия США уже не пользуется данным типом вертолетов, заменив его на UH-60, а Корпус морской пехоты США продолжает пользоваться UH-1, и вкладывает деньги в его усовершенствование. Последняя модель для морской пехоты - это UH-1Y
* На основе UH-1 был создан первый в мире боевой вертолет.
* По крайней мере один бывший южновьетнамский UH-1 был после войны переправлен в СССР на изучение.
* Первый полет вертолет совершил в 1956-м, а это значит, что на сегодня он является старейшим из остающихся в массовой эксплуатации типов вертолетов.
* В гражданских авиакомпниях до сих пор летают Хьюи, прошедшие через Вьетнам.
