Револьверы S&W на рамке типа "L" (модели 586, 686, 386, 396, 696)

S&W Model 686 "Distinguished Combat Magnum Stainless"

Данные для M686, если не указано иное
УСМ: двойного действия
Калибр: M 581, 681, 586, 686, 386 - .357 Magnum; M 396 и 696 - .44 Special
Вес без патронов: в зависимости от длины ствола, от 980 до 1250 грамм
Длина: в зависимости от длины ствола, от 190 до 350 миллиметров
Длина ствола: 63.5, 102, 152 или 208 миллиметров (2 1/2, 4, 6, 8 3/16 дюймов)
Емкость барабана: 6 патронов (7 патронов для М686 Plus и 5 - для М396 и М696 калибра .44)

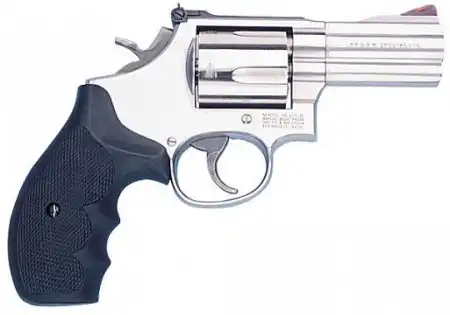

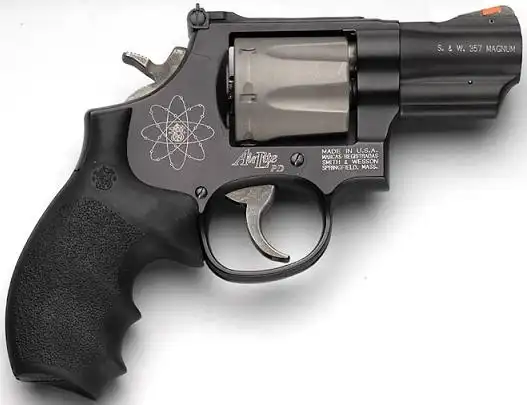

Первые револьверы фирмы Смит-Вессон на основе рамки типоразмера "L" появились в продаже в 1980 году. Первоначально это были 4 практически идентичных модели калибра .357 магнум, отличавшихся только материалом и прицельными приспособлениями - модели 581 (обычная сталь, фиксированый прицел), 681 (нержавеющая сталь, фиксированый прицел), 586 (обычная сталь, регулируемый прицел), 686 (нержавеющая сталь, регулируемый прицел). До настоящего времени в производстве сохранились лишь револьверы модели 686, однако они с течением времени были дополнены более новыми моделями на той же рамке - 696 (калибр .44 Спешиэл, 5-зарядный барабан), а также моделями серии AirLite с рамкой тех же размеров, но не из стали, а из алюминиево-скандиевого сплава и с барабанами из титана - модели 386 калибра .357 магнум и 396 - калибра .44 Спешиэл (5-зарядный). Револьверы AirLite имеют облегченные укороченные стволы длиной 2.5 или 3 дюйма, револьверы модели 686 - стволы длиной от 2.5 до 8.19 дюйма. Кроме того, выпускаются модификации модели 686 с барабаном увеличенной на 1 патрон емкости (модель 686 Плюс, 7 патронов .357 магнум), а также варианты с интегрированными компенсаторами подброса ствола в виде набора отверстий в дульной части ствола.

Основной причиной создания нового типоразмера рамки стала потребность пользователей, как полицейских, так и гражданских, в мощном, прочном и в то же время не слишком громоздком и тяжелом револьвере. Имевшиеся на момент создания рамки типа L револьверы с рамкой типа К калибра .357 (например, модели 19 и 66) были недостаточно прочны и не выдерживали длительного использования мощных патронов. С другой стороны, револьверы на рамке типа N (модели 27, 28, 627) обладали исключительной прочностью, но были слишком тяжелы и массивны для того, чтобы их можно было постоянно носить в кобуре. Рамка типа L стала необходимым компромиссом - имея уменьшенную рукоятку, аналогичную рамке К, она имела усиленное обрамление барабана и узлы крепления барабана и ствола, что позволяло при разумной массе обеспечить и высокую прочность и живучесть оружия, и удобство ношения. Револьверы с рамкой типа L, особенно модель 686, с самого начала пользовались большой популярностью в США и до сих пор состоят на вооружении многих департаментов полиции в США, а также используются рядовыми гражданами как оружие для самообороны, охоты, спорта.

Технически, все револьверы на рамке типа L не отличаются от других современных револьверов фирмы Смит-Вессон. Они имеют ударно-спусковые механизмы двойного действия, в которых ударник размещен на курке. В коенструкцию УСМ введен предохранительный рычаг, не дающий ударнику достать до капсюля патрона при ненажатом спусковом крючке. Барабан (5, 6 или 7-зарядный) имеет продолные долы для облегчения, для перезарядки откидывается на рычаге влево. Фиксация барабана осуществляется у его заднего торца осью барабана (управление - подвижной вперед-назад клавишей на левой стенке рамки), а так же за передний конец стержня экстрактора в пенале под стволом (при помощи подпружиненной защелки). Рамка цельная, из стали или легкого сплава. Ствол у большинства моделей утяжеленный, с массивным пеналом под стволом по всей его длине и с массивной невентилируемой планкой над стволом (у моделей 396 и 386 стволы облегченные, без верхней планки и с укороченным пеналом). Прицельные приспособления у моделей с регулируемым прицелом включают сменную мушку на основании и микрометрически регулируемый целик. У моделей с фиксированными прицельными приспособлениями мушка такая же, а целик выполнен в виде продольной канавки на верхней поверхности рамки.

В целом, револьверы Смит-Вессон на L-рамке представляют собой надежное, мощное и удобное оружие, пригодное как в качестве служебного, так и в качестве гражданского, и пользующееся заслуженной популярностью вот уже более 20 лет.
