Самый длинный висячий мост в мире

Давайте узнаем историю этого моста и посмотрим подробнее процесс его строительства …

В прошлом через пролив Акаси действовала переправа на пароме. Путь этотдостаточно опасен и очень часто подвергается штормам. В 1955 году из-за сильнейшего шторма затонули два парома. Жертвами этой трагедии стали 168 детей. После этого случая было принято решение строить мост над морем.Утвержденное решение ждало 30 лет своего воплощения. Фактически строительство моста началось в 1988 году, а открытие состоялось 5 апреля 1998 года. У архитекторов ушло три года на исследование местности и подготовки всех чертежей. Сооружение моста продолжалось целое десятилетие, пережило восьмибальное землетрясение с эпицентром на расстоянии одного километра от места строительства и потребовало пять миллиардов долларов.



Изначально планировалось построить железнодорожно-автомобильный мост, но во время строительства было принято решение ограничиться только автомобильным движением в 6 полос. При строительстве Акаси-Кайкё наибольшие сложности создавало море с его соленой водой, сильным течением и мягким грунтом. В связи с этим были построены два бетонных основания для пилонов на дне пролива Акаси. Опоры уходят под воду на 60 метров глубины. Для этого на берегу смонтировали две огромные круглые формы для заливки бетона, затем их затопили с большой точностью. Для строительства моста был разработан специальный вид бетона, который застывает в воде, ведь приходилось заливать бетон прямо под водой. Для сооружения береговой опоры-якоря пришлось вырыть огромный котлован глубиной с 28-ми этажный дом и залить его бетоном. Выполнив основания моста, стали возводить пилоны. С помощью вертолета от одного до другого пилона протянули канат и направляющие тросы. Для троса японцы создали очень прочную проволоку. Чтобы получить такой усиленный трос, первоначально собирали в одну«прядь» 127 пятимиллиметровых проволок, затем 290 таких «прядей» собирали в трос. В результате трос состоит из 36 830 проволок, а общая длина проволоки в нём составила 300 000 километров! Если вытянуть в длину все стальные нити несущих тросов моста Акаси-Кайкё, то ими можно опоясать земной шар более семи раз. После этого начался монтаж дорожного полотна.



Общая длина должна была быть 3910 метров, но 17 января 1995 года город Кобе стал жертвой крупного землетрясения магнитудой в 7,3 балла по шкале Рихтера, и из-за изменения рельефа дна пролива Акаси один из пилонов сдвинулся на 1 метр в сторону. В конструкцию моста пришлось внести некоторые изменения, в результате чего работы были приостановлены на месяц, а позже вновь возобновлены.

Давайте вспомним как строился этот мост:

Этапы строительства можно разбить на следующие этапы:

1. Создание опор для пилонов

2. Создание береговых опор

3. Возведение пилонов

4. Протяжка несущих вант

5. Подвес мостовых ферм

Начнём с первого этапа.

Пилоны моста расположены в морском проливе, глубиной более 60 метров. Первым делом, специальные суда извлекли донный грунт в местах будущей установки опор.



Одновременно с этим, на берегу строились огромные плавающие пустотелые цилиндры, которые были доставлены по воде и затоплены в выкопанных котлованах. Высота цилиндров превысила шестьдесят метров, так-что они поднимались над водой. При этом такие махины предстояло установить на нужные позиции с сантиметровой точностью, что было успешно выполнено японскими инженерами.

















Одновременно на берегу происходило строительство фундаментов для береговых опор — якорей крепления вант. Они немного отличаются по конструкции в зависимости от берега. Для западной опоры был вырыт весьма глубокий семидесяти метровый котлован, стенки которого, по мере похождения, заключались в бетон. Такая глубина, если мне не изменяет память, обусловлена желанием пройти сквозь осадочные породы до твёрдых слоёв. К слову, на другом берегу, глубина котлована составила всего двадцать три с половиной метра.









































Параллельно сооружались пилоны. Их не отливали из бетона, а собирали из металлических элементов. Внутри находятся лифты, лестницы, маятники компенсации колебаний. Последнее важный элемент практически всех современных японских высотных конструкций, по причине высокой сейсмичности. Перемещая массивный груз, такое устройство позволяет погасить опасные отклонения от вертикали, сохраняя прочность и целостность конструкции.





















После завершения монтажа обеих пилонов, рабочие приступили к протяжке тросов. Самым первым делом, вертолётом был переброшен первичный кабель — по сути крепкая сантиметровая пластиковая верёвка, на которую, в дальнейшем стали постепенно навешивать все остальные, увеличивая число нитей. Для этого протягиваемый трос прикрепляли к первичному кабелю и начинали его тянуть. Разматываясь с катушки, он тянул на собой прикреплённый трос. После протяжки нескольких параллельных нитей, на них уложили временное полотно, по которому смогли пойти рабочие. После монтажа мостков, начали протягивать нити несущих тросов и так, постепенно, были собраны главные ванты, держащие весь вес полотна. Они имеют диаметр 1122 мм и состоят из множества шестиугольных элементов, каждый из которых, в свою очередь, состоит из 127 стальных нитей, каждая диаметром 5.23 мм. Общая длина всех нитей (на двух вантах) составляет одну световую секунду.

























Заключительным этапом стал подвес ферм дорожного полотна. Фермы — весьма сложные, ведь внутри них находится место для перспективой железнодорожной линии. Элементы ферм подвозили морем, затем кранами поднимали вверх, где собирали и монтировали к точкам подвеса.

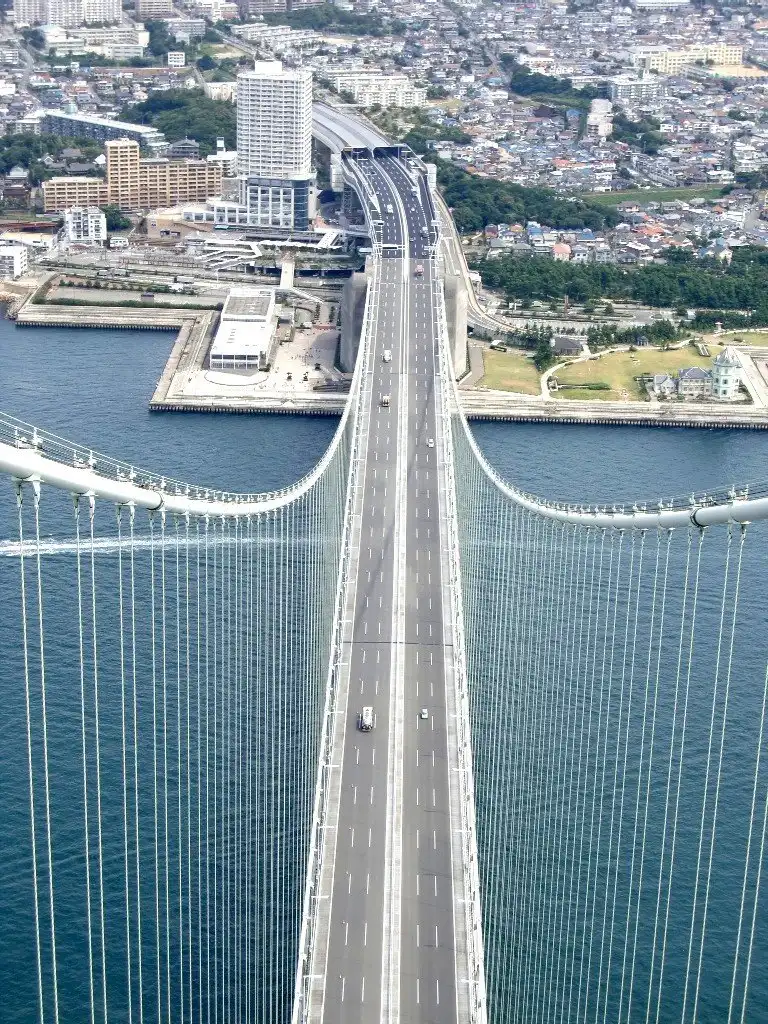

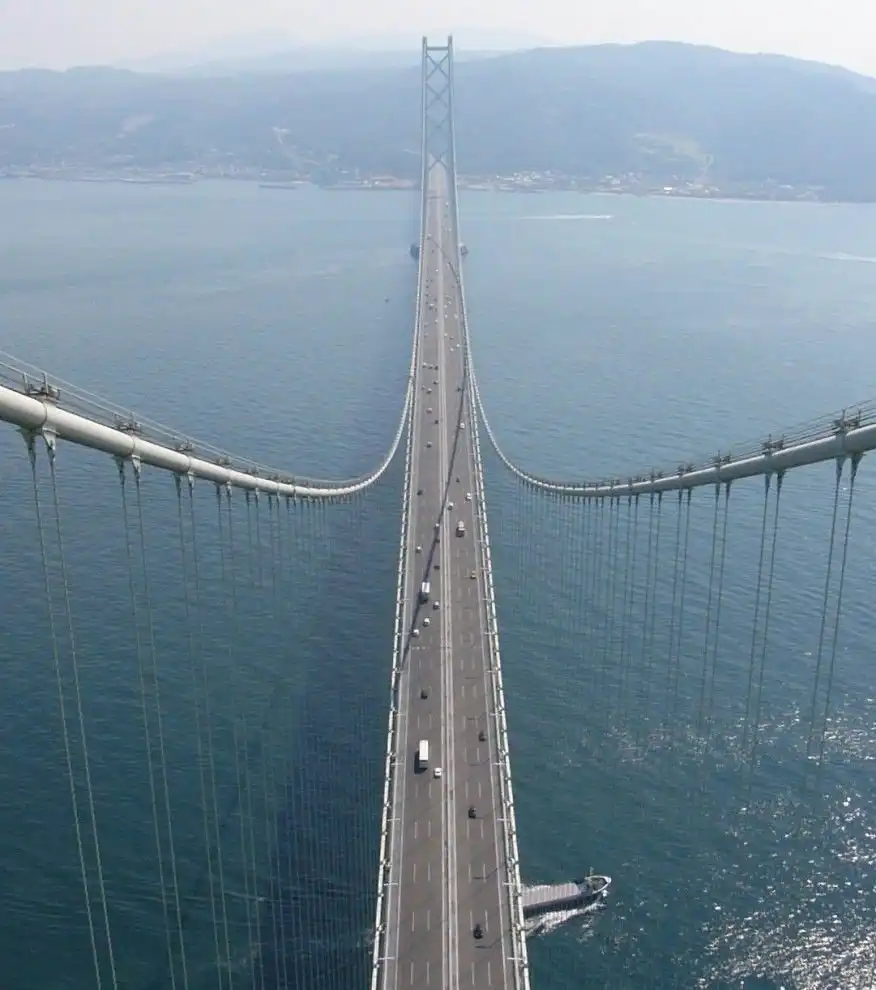

На сегодня мост является самым длинным подвесным мостом в мире: его полная длина составляет 3911 метров, центральный пролёт имеет длину 1991 метр, а боковые — по 960 метров. Высота пилонов составляет 298 метров, что выше 90-этажного дома. Благодаря своим размерам Жемчужный мост дважды вошел в Книгу рекордов Гиннеса. В конструкции моста имеется система двухшарнирных балок жёсткости, позволяющая выдерживать скорости ветра до 80 м/с, землетрясения магнитудой до 8,5 баллов и противостоять сильным морским течениям. Также используются специальные системы маятников, работающих с резонансной частотой конструкции моста.

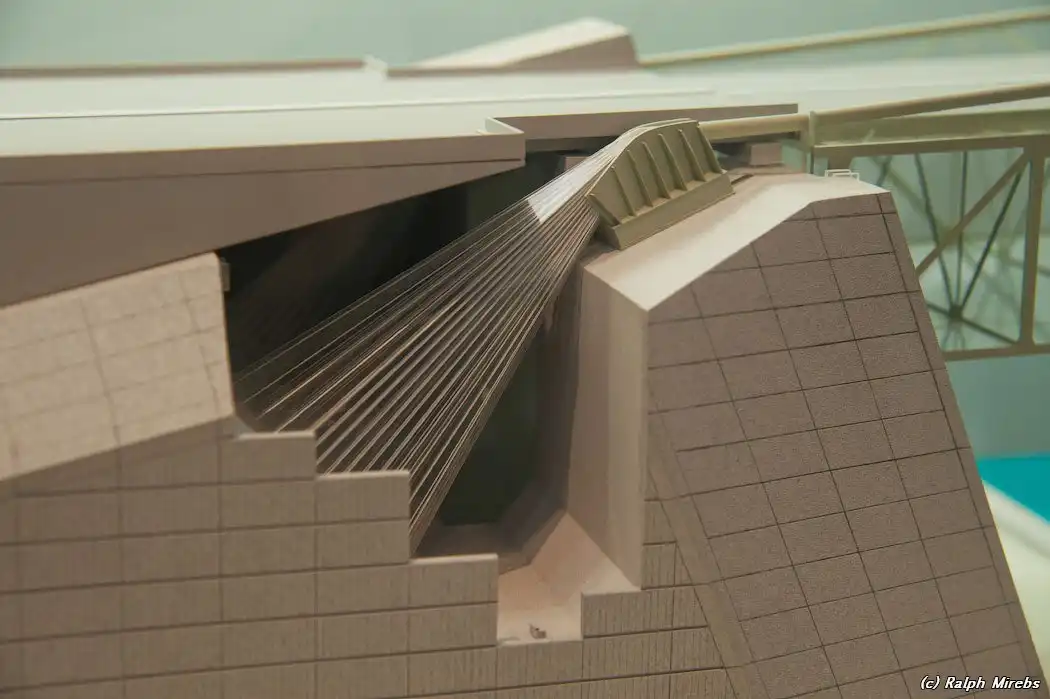

В настоящее время для перемещения автомобилей используется только верхняя часть пролётных конструкций, однако существует и нижний технический этаж, где, в перспективе может быть проложено железнодорожное полотно. Снижнего уровня можно попасть внутрь пилонов, а затем выйти и на их вершины, откуда открывается прекрасный вид на Кобе и море. Со стороны Кобе есть специально построенный бетонный променад длинною в 317 метровдля того, чтобы можно было полюбоваться видами с моста и на сам мост. В Японии, когда строят что-то громадное, рядом появляется музей этого сооружения. Появился и музей моста Акаси-Кайкё, в котором японцы воспроизвели в макетах всю историю строительства от начала рытья котлованов, до натяжки тросов. Эксплуатация этого чудо-моста расчитана не менее чем на 200 лет.
