История кривоствольного оружия знает и анекдотичные изобретения. Еще в 1917 году американский изобретатель Альберт Пратт запатентовал шлем-пистолет. Ствол пистолета располагался поверх головы бойца, а прицельный щиток перед лицом помогал точно прицелиться. Чтобы выстрелить, стрелок должен был дуть в специальную трубку, соединенную с надувной «грушей» позади курка. «Груша» расширялась и спускала курок. На практике же отдача пистолета при выстреле сломала бы стрелку шею. Другой американец, А. Б. Де Саларди в 1953 году довел предыдущее изобретение до пистолета-пулемета. Оружие также монтируется непосредственно на каске бойца. Тот же перископ и гибкая трубка. Достаточно сильно дунуть в мундштук — и оружие немедленно открывает огонь. Дальше изобретения новый пулемет не пошел.

Именно в этот ВОВ активно велась разработка кривоствольного оружия. И, характерно, что делалось это в интересах не пехоты, а танкистов. Вызвало это было, во-первых, повышением калибра танковых пушек и габаритов танков, что привело к увеличению «мертвого» (не простреливаемого) пространства до нескольких десятков метров. Во-вторых — отказ от турельных пулеметов к этому времени уже стал нормой, так как шаровые установки пулеметов ослабляли лобовую броню танка. Следовательно, утратилась и возможность прострела «мертвого» пространства. И, в-третьих, увеличение эффективной дальности стрельбыпротивотанковых гранатометов («фаустпатронов»). Она к этому времени достигла пределов «мертвого» пространства, и по­этому хорошо подготовленные стрелки могли поражать танки, оставаясь относительно неуязвимыми для его пулеметов. Решая проблему устранения «мертвого» пространства, американские конструкторы создали пистолеты-пулеметы Рейзинга, калибра 11,43 мм, на ствол которых надевалась криволинейная насадка. Они могли простреливать «мертвое» пространство впереди и по сторонам машины. В 1944 году «танковое» кривоствольное оружие начало приспосабливаться и для пехоты.

Сама идея создания кривострельного оружия не была новой. Еще в 1868 году генерал от артиллерии Н. В. Маиевский, профессор баллистики Михайловской артиллерийской академии предложил проект кривоствольной пушки, заряжаемой с наземной части. Правда, делал он это с целью увеличения стрельбы дисковым снарядом. При выстреле из артсистемы с выгнутым вверх каналом ствола, «диск», установленный на ребро, прижимался центробежной силой к вер­хней части ствола и получал необходимое вращение, которого добивались конструкторы. Одно из орудий с подобным каналом ствола изготовили в России под руководством профессора Маиевского. Опытные стрельбы в 1871-1873 годах подтвердили правильность расчетов: дисковый снаряд массой 3,5 кг, обла­дающий начальной скоростью 480 м/с, пролетел 2500 м, в то время как обычное ядро того же веса при тех же условиях — всего 500 м. Но главное, при этом эксперименте были выявлены возможности ведения стрельбы из кривоствольного оружия.

Krummlauf (изогнутый ствол) оружейная система,
позволяющая стрелять из-за укрытия. Состоит из штурмовой винтовки
Sturmgewehr 44, изогнутой насадки на ствол и прицельного устройства.

Используя эту идею, немецкие специалисты создали приспособление для стрельбы из винтовок из-за укрытия, которое в 1943 году было принято на вооружение вермахта. Приспособление применялось для стрельбы из 7,92-мм винтовки Маузера образца 1898 года и из самозарядной винтовки Вальтера образца 1941 года, которые давали возможность вести стрельбу из-за укрытия, вследствие чего такое оружие получило наименование оружия для стрельбы из-за угла. Оно поступило на вооружение специальных команд, задачей которых было уничтожение командного состава противника в городах. Приспособление состоит из трех основных частей — приклада, корпуса и перископического прицела. Приклад деревянный, крепится к нижней части корпуса двумя винтами с барашковыми гайками и может откидываться В нем смонтирован спусковой крючок, соединенный с помощью спусковой тяги и цепочки со спусковым механизмом винтовки. Корпус — из листового железа, штампосварной. В его верхней части, между боковыми стенками, имеется опорная планка для приклада винтовки, закрепленная опорным винтом. Спереди она накладывается на эксцентричную втулку, насаженную на переставной винт установочного рычага, который завинчивается до отказа барашковой гайкой. Сверху корпуса шарнирно прикреплена наметка с двумя зажимами. На ее внутренней стороне имеются упоры, которые при помощи двух винтов прижимают к опорной планке корпус приклада винтовки.

Перископная винтовка (1915) имеет схожий принцип, но для перезаряжания её необходимо опускать вниз

Перископ крепится с помощью наметки к корпусу; регулировочное устройство обеспечивает возможность выверки перископического прицела и приведение винтовки, установленной в приспособление, к нормальному бою. Также в немецкой армии были созданы криволинейные насадки для 7,92-мм автомата МР-44. Автомат работает за счет использования энергии пороховых газов, поступающих из газоотводного отверстия в газовую камеру. Естественно, что при наличии криволинейной насадки истечение газов из ствола затрудняется и, следовательно, количество газов, поступающих из ствола в газовую камеру автомата, возрастает, а их воздействие на подвижные части автомата увеличивается и может явиться причиной их поломки. Во избежание этого в задней части насадки сделано специальное окно для истечения газов наружу. Благодаря этому решению удалось получить нормальные скорости подвижных частей автомата при наличии на нем кривоствольной насадки.

Крепление криволинейной насадки на стволе оружия можно осуществлять не только с помощью наметки, но и с помощью втулки и другими способами. При разработке кривоствольного оружия изначально учитывались требования ведения прицельной стрельбы из окопов. Для обеспечения прицельной стрельбы были разработаны прицелы двух типов — зеркальные и призменные. Стрельба из кривоствольных автоматов с такими прицелами практически не отличается от стрельбы из обычных автоматов с оптическими прицелами.

В конце 1943 г. Ханс-Иоахим Шаеде, начальник производственного управления Министерства вооружений и военной промышленности, предложил установить искривлённый ствол на танковый пулемёт MG.34, для более эффективной обороны бронированных машин.



В конце 1943 г. фирма Rheinmetall получила заказ на создание особых приспособлений — искривлённых стволов с целью их использования на всех образцах штатного оружия, рассчитанного под винтовочно-пулеметный патрон 7,92×57. Эти приспособления предназначались для уменьшения «мёртвых зон» с дистанций 150—200 м до 15—20 м. Первый опытный образец специальной насадки (Krummerlauf, нем. — изогнутый ствол) одевался на штатный карабин Маузер К98к. Изогнутый на 15 градусов опытный ствол имел гладкий внутренний канал диаметром 10 мм, а внешний его диаметр составлял — 36 мм. Но результаты испытательных стрельб оказались неудовлетворительным. Когда же начали испытывать стволы карабинов, изогнутые на 30 градусов с радиусом 250 мм, то обозначился первый успех. В конечном итоге, выбор был сделан в пользу специальных изогнутых стволов калибра 7,92 мм с указанными выше параметрами, с внешним диаметром около 16 мм и толщиной стенки 4 мм. Эксперименты проводились со стволами с кривизной 15, 30, 40, 60, 75 и 90 градусов. Внутренняя баллистика была настолько тщательно рассчитана, что на дальностях стрельбы до 400 — 500 м она была аналогична баллистике движения пули в нормальном стволе, за исключением определённого снижения начальной скорости и увеличения рассеивания пуль. Причём, несмотря на нестабильность оружия при автоматической стрельбе, были получены удовлетворительные результаты по меткости. Несколько подобных приспособлений изготовили и для пулемёта MG.34, но они не выдержали испытаний, разрушившись уже на первой сотне выстрелов. Немецкий 7,92-мм винтовочный патрон оказался чересчур мощным для любого искривлённого ствола.



Тогда германские конструкторы выдвинули новую идею: не будет ли искривлённый ствол лучше работать с «промежуточным» патроном 7,92×33, который имел более короткую пулю и значительно меньшую дульную энергию. Испытания выявили, что «короткий» патрон идеально подходит для кривоствольного оружия и делает автомат единственным образцом, позволяющим осуществить на практике идею стрельбы из укрытия. Он работал за счёт использования энергии пороховых газов, поступающих из газоотводного отверстия в газовую камеру. Естественно, что при наличии криволинейной насадки истечение газов из ствола затруднялось, поскольку количество газов, поступающих из ствола в газовую камеру автомата, возрастало, а их воздействие на подвижные части автомата увеличивалось и могло стать причиной их поломки. Для избежания этого в задней части насадки имелись газоотводные отверстия для истечения газов наружу. Благодаря этому решению, удалось получить нормальные скорости подвижных частей автомата, укомплектованного искривлённым стволом-насадкой. Использование подобной насадки в комплекте с автоматами (штурмовыми винтовками) MP.43 значительно расширило их потенциальные возможности, позволив им вести плотный заградительный огонь вместо одиночных выстрелов из винтовок.



В первом варианте нарезной ствол имел несколько газоотводных отверстий. Во время отстрела автомата с криволинейным стволом-насадкой точность стрельбы была вполне удовлетворительной. При стрельбе одиночными выстрелами на дальность 100 м, рассеивание составило 35 см. Живучесть подобного ствола оценивалась в 2000 выстрелов.

Испытания стали убедительным доказательством способностей нового оружия. 8 августа 1944 г. руководство Управления вооружения Вермахта (HwaA) выдало заказ Министерству вооружений Третьего рейха на производство в сжатые сроки 10 000 приспособлений для стрельбы из-за укрытий. Однако это было несколько преждевременным, поскольку проходившие испытания автоматов MP.43 выявили, что ствол с кривизной 90 градусов может удовлетворить потребности вооружения только танкистов, но никак не пехотинцев. 25 августа на заседании Управления вооружения Вермахта с представителями фирмы-разработчика Rheinmetall-Borsig было принято решение о проектировании второй модели ствола, с искривлением от 30 до 45 градусов, массой не более 2 кг и живучестью до 5000 выстрелов.

Также полковник вермахта Шеде пытался в последние месяцы войны наладить производство пушек с кривым стволом, способных вести огонь из укрытий под углом 30 или 90 градусов. Но развал фашистской Германии не давал немецким инженерам времени для доводки новых образцов.



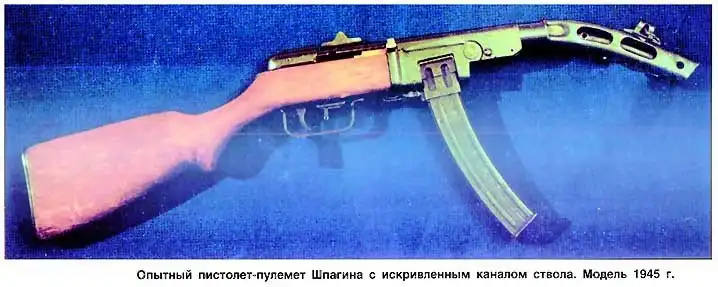

Тем не менее к его созданию решили подключиться и советские конструкторы. В конце Великой Отечественной войны Красная армия в качестве трофеев захватила некоторое количество германского кривоствольного оружия. На их базе в СССР и были начаты работы по стволам различной кривизны под 7,62-мм пистолетный патрон ТТ, 7,62-мм винтовочный патрон, 12,7-мм крупнокалиберный патрон ДШК и 20-мм патрон авиационной пушки ШВАК. Так, ковровские оружейники создали на основе пистолета-пулемёта ППШ образец с изогнутым на 30 градусов каналом ствола. Однако в ходе исследований была выявлена его совершенно неудовлетворительная кучность даже на дистанция до 100 м. Это было связано с тем, что направление полёта пули не совпадало с продольной осью ствола, потому отдача при выстреле была направлена под углом к самому оружию. Из-за чего оно отклонялось в сторону.

И только через несколько лет отечественные оружейники вернулись к теме «кривоствола», правда, на уже новом этапе развития оружия. Наши конструкторы, вслед за немцами, пришли к выводу о том, что подобное оружие может эффективно работать только с «промежуточным» патроном, поскольку лучших результатов на баллистических стволах удалось добиться с патроном 7,62×39 образца 1943 г. В середине 1950-х гг. советские оружейники приступили к работам над автоматическим оружием под этот боеприпас. Так, в 1956 г. конструкторы ковровского ОКБ-575 разработали проект 7,62-мм ручного пулемёта Дегтярёва РПД, оснащённого криволинейным стволом-насадкой. Наряду с этим, было принято решение разработать проект танкового пулемёта с искривлением канала ствола на 90 градусов. Эта работа была поручена Н. Ф. Макарову, отработавшему все детали кривоствольного узла на базе автомата Калашникова АК, и К.Т. Куренковому, спроектировавшему шаровую установку. Оружие предназначалось для защиты танков на самом близком расстоянии, в «мёртвой» зоне, не простреливаемой штатным пулемётом. Полигонные испытания показали, что созданная конструкторами система может решить проблему обороны аварийного или подбитого в бою танка и что предложенная ими схема размещения установки на люке башни является единственно возможным вариантом. Однако трудности, связанные с открыванием или закрыванием башенного люка, даже при условии предварительного извлечения пулемёта из установки, и другие более мелкие проблемы, вызывали отрицательное отношение к ней самих танкистов. В связи с этим, идея защиты бронированной машины с помощью кривоствольного оружия была признана неперспективной, и все работы в этом направлении были прекращены. К аналогичным выводам пришли и за рубежом.

Кроме того, проверялась возможность и целесообразность создания кривоствольного оружия с помощью насадок-жёлобов и насадок-стволов. При этом угол искривления в процессе исследований менялся в широких пределах, вплоть до 90 градусов. Возможность использования насадок-жёлобов была очевидной, так как, проходя через неё, под действием центробежной силы пуля прижималась к внутренней поверхности жёлоба. Исследованиями было установлено, что оптимальный угол загиба около 30 градусов. При большей кривизне повреждаются специальные пули (трассирующие, зажигательные), и из такого оружия можно вести стрельбу только патронами с обыкновенными пулями. Различие в кучности боя при стрельбе из криволинейного оружия по сравнению с обычным прямоствольным на дальностях прямого выстрела (до 350 м) незначительно.

Кривоствольный пулемет М.Т. Калашникова

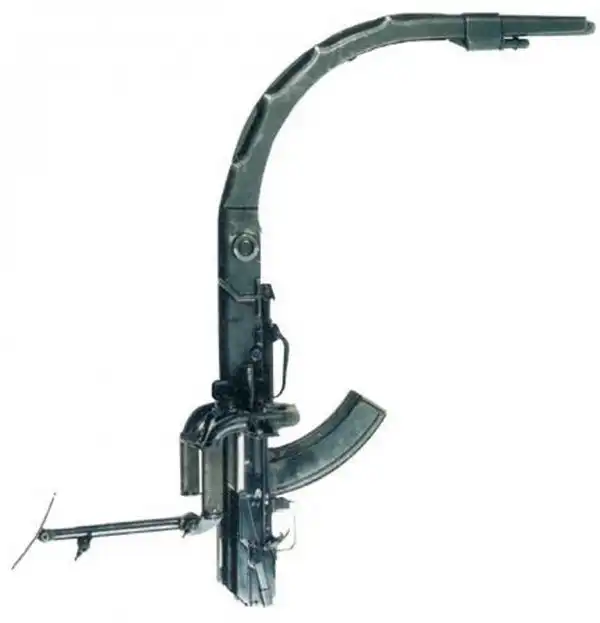

7,62-мм кривоствольный (криволинейный) пулемет на базе ручного пулемета РПК. Опытный образец. Работа по созданию опытного образца криволинейного пулемета с кривизной ствола 90 гр была проведена конструкторами Н.Ф.Макаровым, выполнившим все проекты криволинейного узла, и К.Т.Куренковым, отработавшим шаровую установку. Пулемет предназначался для вооружения танков, точнее, для их защиты на самом близком расстоянии, в т.н. «мертвой зоне», не прострели ваемой обычным прямоствольным (прямолинейным) пулеметом. Для решения проблемы ближней обороны подбитого или аварийного танка было предложено данную систему разместить на люке башни танка. Отношение к этому оружию у танкистов было отрицательное. В связи с этим идея защиты танков криволинейным пулеметом была признана неактуальной, и все работы в этом направлении были прекращены.

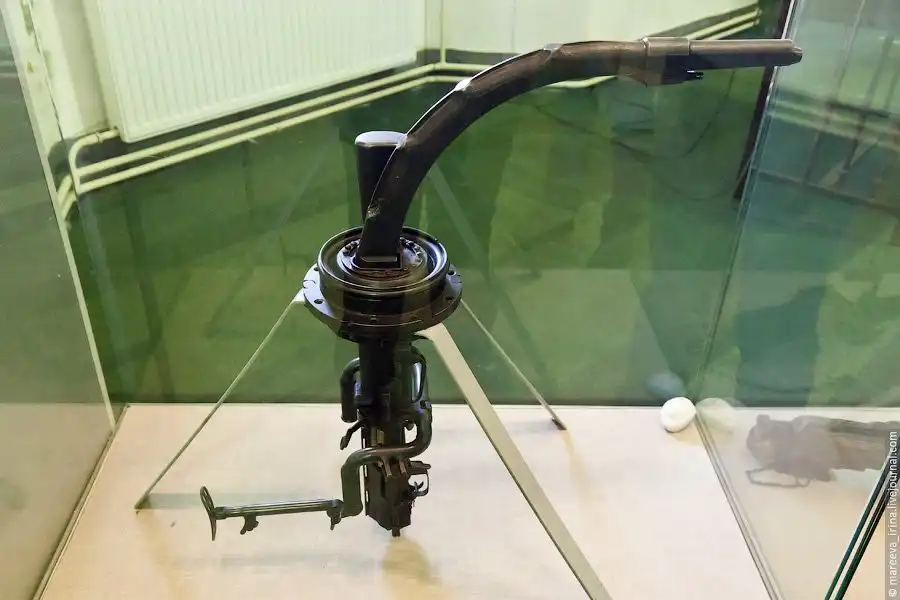

Больше всего повезло тяжёлому стрелковому оружию – станковым пулемётам. В конце 1940 – начале 1950-х гг. в ОКБ-43 были развернуты широкомасштабные работы по проектированию пулеметов с искривленным каналом ствола для оснащения долговременных фортификационных сооружений. А уже в 1955 г. на вооружение Советской армии принимают сборно-разборную установку БУК-3, оснащённую двумя 7,62-мм кривоствольными станковыми пулемётами Горюнова КСГМ. Это оружие длительное время использовалось в стационарных фортификационных сооружениях на советско-китайской границе.

Несмотря на этот удачный опыт, на несколько десятилетий все работы по кривоствольному оружию были практически прекращены. И лишь в последние годы вновь появился интерес к нему, рождённый в первую очередь участившимися террористическими актами. Совершающие их боевики, как правило, взяв заложников, укрываются с ними в транспортных средствах либо в помещениях. Зачастую уничтожить террористов без риска для захваченных ими людей можно с помощью кривоствольного оружия, действующего «из-за угла». Поэтому в 1997 г. НИИ «Спецтехника» МВД создал «Привод для стрельбы из укрытия» и продемонстрировал его на одной из оружейных выставок. В этом варианте штатный 5,45-мм автомат Калашникова АК-74, смонтированный на станке-треноге, получил возможность дистанционного наведения с помощью рычага. Прицеливание осуществляется с помощью гибкого кабеля-световода, причём его входное отверстие располагается на линии прицеливания (именно там, где располагается глаз стрелка), а окуляр выводится в безопасное для оператора место.

Боевой опыт, наработанный Российскими вооружёнными силами и правоохранительными органами в многочисленных локальных вооружённых конфликтах последнего времени, выявил необходимость создания самых разнообразных образцов подобного оружия. Наибольшую потребность в кривоствольном оружии высказывают миротворческие силы и антитеррористические силовые структуры. Так что кривоствольные стрелковые системы и по сей день не утратили своей актуальности и, возможно, в ближайшем будущем на вооружении Российской армии появятся новые, самые неожиданные образцы такого оружия.

7,62 кривоствольный пулемет на базе ручного пулемета РПК.
Опытный образец 1960-х гг. Патрон 7,62х39 обр. 1943 г.,
кривизна ствола 90 град.

Следует заметить, что возможность и целесообразность создания кривоствольного оружия предварительно проверялись с помощью насадок-желобов и насадок-стволов, крепящихся к дульной части ствола винтовок. При этом угол искривления в процессе исследований менялся в широких пределах, вплоть до 90 градусов. Возможность проведения исследований на насадках-желобах очевидна, так как, проходя через криволинейную насадку, под действием центробежной силы пуля прижимается к внутренней поверхности желоба. Было установлено, что оптимальный угол искривления насадки находится в районе 30 градусов. При больших углах искривления происходит демонтаж специальных пуль (трассирующие, зажигательные), в таком случае можно стрелять только патронами с обыкновенными пулями. Различие в кучно­сти боя при стрельбе из криволинейного оружия по сравнению с обычным, прямоствольным, на дальностях прямого выстрела незначительно.

Полигонные испытания показали, что созданная конструкторами система может решить проблему ближней обороны аварийного или подбитого в бою танка и что предложенная ими схема размещения установки на люке башни является единственно возможным вариантом. Однако трудности при открывании и закрывании люка даже при условии предварительно­го извлечении автомата из установки и некоторые более мелкие дефекты вызывали отрицательное отношение к ней экипажей танков. В связи с этим идея защиты танка с помощью кривоствольного оружия была признана нецелесообразной, и все работы в этом направлении были прекращены. К аналогичным выводам пришли и за рубежом. На несколько десятилетий о кривоствольном оружии забыли. Лишь в последние годы наблюдался рост интереса к нему в связи с необходимостью борьбы с широко распространившимися случаями захвата заложников и другими террористическими действиями, когда преступники укрываются в транспортных средствах либо в помещениях. Зачастую проблема их уничтожения без риска для за­ложников могла бы быть решена с помощью кривоствольного оружия, действующего «из-за угла».

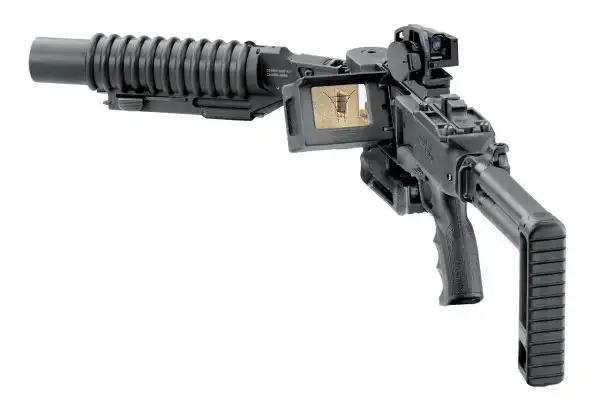

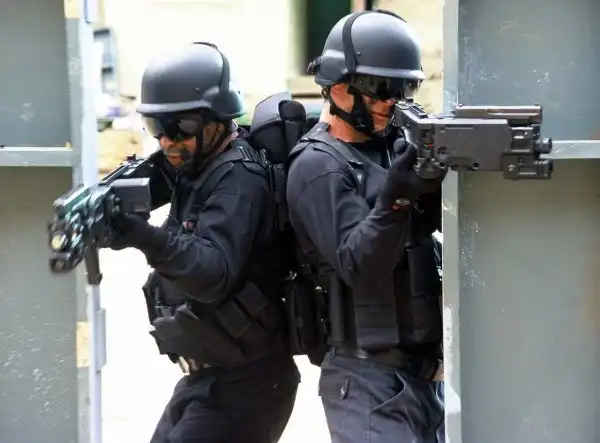

Израильские конструкторы за три года разработали систему Corner Shot, которую ныне тестируют спецназы 15 стран мира, включая Россию. Базирующаяся во Флориде фирма Corner Shot Holdings LLC известна благодаря изобретателю, ветерану сил специального назначения Амосу Голану (Amos Golan). Его система CornerShot изогнутого ствола не имеет, а «разламывается» на две основные части и представляет собой соединенные шарнирно стреляющий механизм (пистолеты Colt, Glock, Sig Sauer, CZ, Beretta, винтовка M16 или приспособления для стрельбы баллончиками со слезоточивым газом или резиновыми пулями) и пульт управления с видеокамерой, цветным ЖК-дисплеем, фонарем, инфракрасным или видимым лазерным указателем, глушителем и пламегасителем. Угол поворота стреляющего механизма до 63°.



Сегодня в США усиленно разрабатывается «кривоприцельные» системы по программе «солдат будущего», такую как дистанционно управляемую снайперскую винтовку TRAP T2 (Telepresent Rapid Aiming Platform), которая управляется с выносного пульта и обеспечивает обзор местности, наведение оружия на выявленные цели и передачу видеоинформации на командные пункты подразделений.

Уже несколько лет кривоствольное оружие испытывается в рамках программы «Land Warrior EMD» (комплексная программа разработки вооружения, снаряжения и оснащения сухопутных войск) в качестве дополнения к двухканальному «прицельному блоку» для стрелкового оружия.
