Рассказ о маленьком крейсере

Одиннадцать радаров.

80 антенных устройств.

122 ракетные шахты.

Боевая информационно-управляющая система «Иджис».

Выбор названий кораблей — в честь мест, где происходили битвы и сражения прошлого.

Среди достижений и рекордов:

— участие в военных конфликтах в Ливии (1986), Ираке (1991, 2003) и Югославии. «Тикондероги» обеспечивали прикрытие морских группировок и наносили удары по наземным целям;

— уничтожение космического спутника, двигавшегося на высоте 247 км со скоростью 27 000 км/ч (операция «Обжигающий холод», 2008 г.)

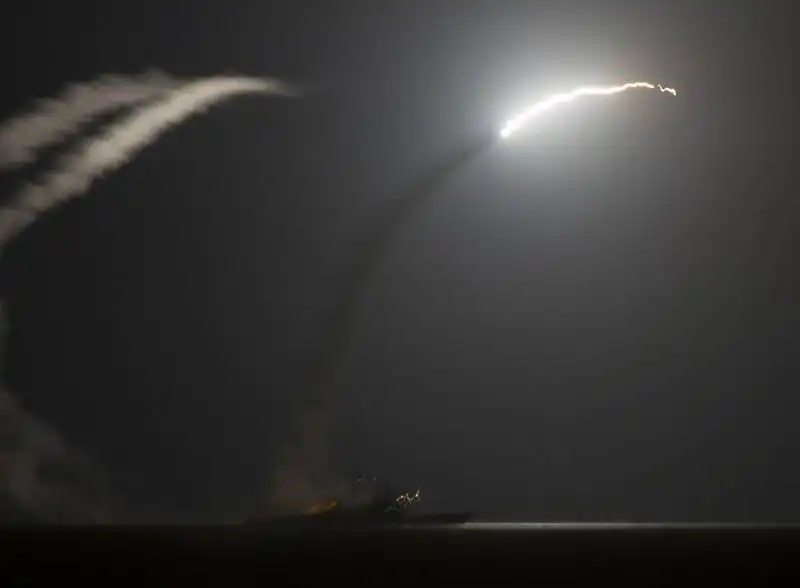

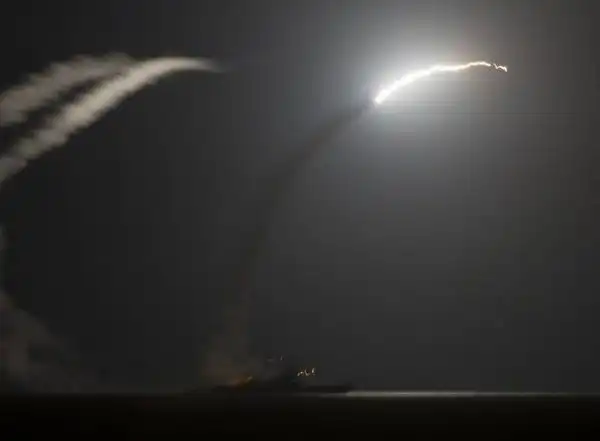

Крейсер «Филиппин Си» ведет обстрел позиций ИГИЛ
(сентябрь 2014, выпущено 47 «Томагавков»)

Ракетный крейсер, созданный на платформе эсминца. Изначально причисленный к семейству эсминцев с управляемым ракетным оружием (DDG), однако впоследствии «повышенный в звании» до уровня крейсера (CG). В сравнении с другими крейсерами-ровесниками «Тикондерога» короче атомного «Орлана» на 80 метров, её ширина на миделе меньше в 1,5 раза, а полное водоизмещение уступает в 2,6 раза. В таком масштабе становится отчетливо заметна разница в значениях слова "крейсер" и различия в подходах к проектированию кораблей по обеим сторонам океана.

Справка. О том, чего не видно с берега

Размерения и обводы корпуса, силовая установка, а также значительная часть механизмов и вооружений унифицированы с эсминцами типа «Спрюэнс».

Корпус разделен водонепроницаемыми переборками на 13 отсеков.

Две палубы и восемь платформ крейсера (пять из которых — уровни надстройки) параллельны конструктивной ватерлинии для упрощения сборки корабля и монтажа оборудования.

Силовая установка газотурбинная, в составе 4 турбин General Electric LM2500. Табун из 80 тыс. «лошадей» способен разогнать корабль с места до макс. скорости (~32 узла) всего за 15 минут.

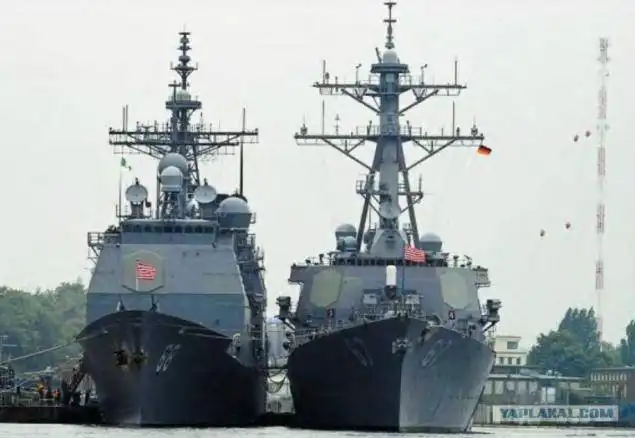

Слева — крейсер, справа — эсминец

«Тикондерога» превосходит по количеству вооружений даже более крупный и современный эсминец «Арли Берк». Причина парадокса заложена непосредственно в конструкции «Бёрка» — он полностью стальной. В то время как надстройка «Тикондероги» выполнена из алюминиево-магниевого сплава марки «5456» и в буквальном смысле разваливается под тяжестью собственного веса.



Данный недостаток не помешал крейсерам прослужить по 30 с лишним лет. Но выводы были сделаны. Все последующие американские корабли выполнены целиком из стали.

Основное назначение «Тикондерог» — противовоздушное и противолодочное охранение авианосных и многоцелевых корабельных групп, соединений и конвоев в открытых морских районах.

Крейсера обладают высокой автономностью и способны преодолеть 6000 морских миль на оперативной скорости 20 узлов. Что эквивалентно расстоянию от ВМБ Норфолк до Персидского залива.

Первые пять «Тикондерог» оснащались пусковыми установками балочного типа MK.26, с ограниченным арсеналом зенитных и противолодочных ракет. Возможность запуска «Томагавков» приоритетом не считалась; арсенал крейсеров пополнился КРМБ лишь с появлением ПУ шахтного типа MK.41 на крейсере «Банкер Хилл».

Главной идеей, смыслом существования и целевым назначением Иджис-крейсеров по-прежнему остаётся ПВО/ПРО.

Система ПВО

Все надежды возложены на БИУС «Иджис» (Эгида), связавшей в единую сеть компьютеры, радары и системы управления огнём.

Основной компонент «Эгиды» — многоцелевой радар AN/SPY-1 с четырьмя неподвижными ФАР. Диапазон работы — дециметровый (S). Пиковая мощность излучения — 6 мегаватт, что позволяет РЛС различать цели на околоземной орбите.

SPY-1 выполняет поиск по азимуту и углу места, захват, классификацию и сопровождение целей, управление автопилотами зенитных ракет на стартовом и маршевом участках траектории полета.
Единственная проблема SPY-1 — радар с трудом различает быстродвижущиеся цели, летящие вблизи поверхности воды.

Система управления огнём — архаичная, на основе четырех РЛС подсветки целей SPG-62. Любопытно, что в данном аспекте «Тикондерога» вновь имеет преимущество над «Арли Берком» (4 РЛС подсветки против трёх у эсминца).

Главный неисправимый недостаток SPG-62 — механическое сканирование (скорость разворота 72°/сек). В любой выбранный момент времени, каждый радар способен подсвечивать только одну цель. В результате, если возможности SPY-1 позволяют контролировать до 18 выпущенных зенитных ракет, то одновременной атаке могут подвергнуться лишь 4 воздушные цели (и, самое важное — не более двух с каждого борта).

Единственное преимущество данной схемы: в отличие от десятков лучей новомодных АФАР и ракет с активными ГСН, устаревший радар подсветки имеет диаграмму направленности с узким основным лепестком, что позволяет производить эффективную и высокоселективную подсветку цели в условиях применения средств РЭБ.

В настоящее время малое число каналов подсветки нивелируются появлением зенитных ракет с активным самонаведением (SM-3, SM-6, ESSM Block-II).

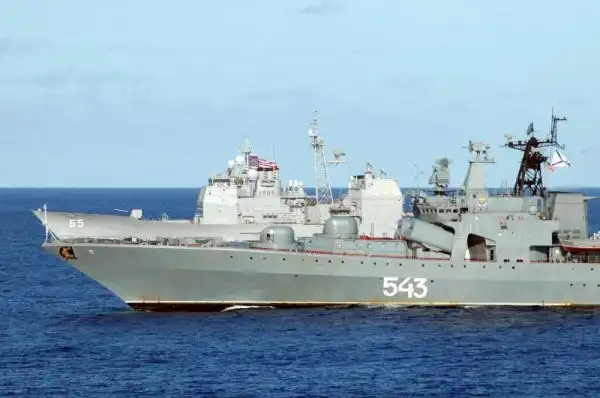

БПК "Маршал Шапошников" на фоне неуклюжего с виду USS Chosin (CG-65)

Селекция целей, оценка угроз, контроль очередности выпущенных зенитных ракет — таким выглядит предназначение системы «Иджис». В реальных условиях теория дала сбой, и первый бой вышел «комом». В суматохе боя с иранскими ВМС крейсер «Винсеннес» завалил гражданский «Эйрбас».

Впрочем, минуло три десятилетия. Американские Иджис-корабли провели в боевых походах суммарно 1250 лет, отстреляв в ходе боевых и учебных задач свыше 3800 ракет. Надо полагать, что кое-чему они научились.

Помимо четырёх пластин SPY-1 и четырех РЛС подсветки целей SPG-62, в комплекс средств обнаружения крейсеров входит вспомогательная станция SPS-49. Двухкоординатный обзорный радар L-диапазона с вращающейся параболической антенной. В настоящее время признан полностью устаревшим, существует проект его замены на радар SPQ-9B (Back-to-Back Slotted Array) с двумя ФАР, работающим в сантиметровом диапазоне. Появление данного устройства обещает «вылечить» один из основных недостатков «Тикондероги» — проблему обнаружения низколетящих целей.

Зенитный арсенал крейсера размещается в носовой и кормовой ПУ типа MK.41, количество и тип ракет варьируются в зависимости от задачи. Теоретически крейсер способен нести до сотни зенитных ракет (с возможностью сохранения умеренной универсальности, путем размещения в оставшихся шахтах КР «Томагавк» и АСРОК).

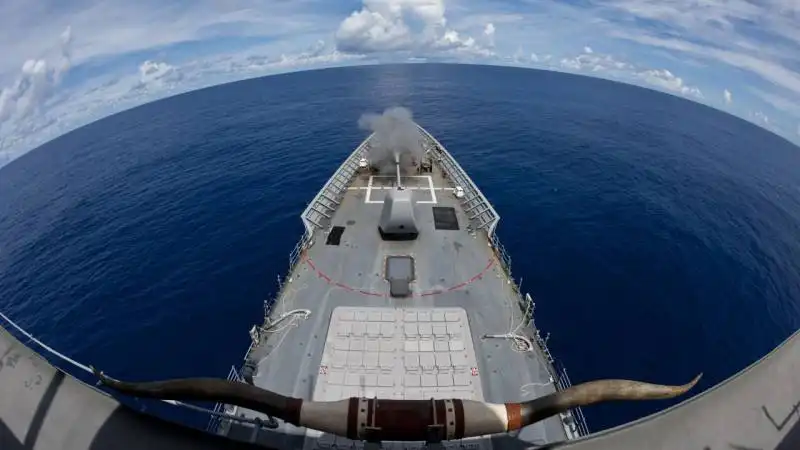

Видна носовая группа УВП

В боекомплект входят боеприпасы следующих типов:

— ЗУР семейства «Стандарт». Последние модификации RIM-156 SM-2ER и RIM-174 ERAM (с активной головкой от УР «воздух-воздух») способны, в теории, перехватывать цели на удалении 240 км от корабля;

— экзотическая RIM-161 «Стандарт-3», чья высота перехвата простирается за пределы стратосферы. SM-3 ориентирована исключительно на задачи ПРО и не предназначена против «обычных» аэродинамических целей. В схеме реализован кинетический перехват (прямое попадание в цель). Внешняя подсветка для космических целей не требуется (да и невозможна) — радар SPY-1 выводит ракету в заданную область пространства, далее SM-3 ориентируется сама, используя инфракрасную ГСН;

— зенитная ракета средней/малой дальности RIM-162 ESSM с эффективной дальностью стрельбы 50 км. Оптимизирована под перехват скоростных низколетящих целей (противокорабельных ракет). Благодаря необычной компоновке и наличию отклоняемого вектора тяги ESSM способна совершать маневры с перегрузками до 50g. Ракеты хранятся на борту крейсера по четыре в одной пусковой ячейке.

Ближний рубеж обороны образуют два зенитных автомата «Фаланкс». Главным преимуществом автоматических зениток является наличие собственной РЛС и полная независимость от остальных систем корабля (кроме электропитания). Недостаток (свойственным всех подобным системам): существует угроза, что в реальном бою «Фаланкс» окажется бесполезен. Обломки сбитых, в ближней зоне, ракет долетят по инерции и смертельно искалечат корабль.

В качестве оружия «последнего шанса» на борту имеется 70 комплектов ПЗРК «Стингер».

Общие выводы: благодаря выбранному диапазону и мощности радара система ПВО «Тикондероги» идеально приспособлена для перехвата целей в верхних слоях атмосферы. В то же время наблюдается целый комплекс проблем с перехватом низколетящих целей.

Впрочем... Более эффективной ПВО ближней зоны по сравнению с «Тикондерогой» располагают лишь «Замволт» и несколько европейских и японских эсминцев.

Противолодочная оборона

Крейсер располагает полным спектром противолодочных средств, которые традиционно устанавливаются на борту крупных надводных кораблей. В его состав входят:

— активный подкильный гидролокатор типа AN/SQS-53;

— буксируемая низкочастотная антенна TACTAS;

— два противолодочных вертолёта семейства SH-60;

— противолодочные ракеты RUM-139 ASROC-VL — макс. дальность стрельбы составляет 22 км, боевая часть — малогабаритная глубоководная торпеда MK.54;

— два торпедных аппарата для запуска малогабаритных торпед (калибра 324 мм). Назначение — борьба с подлодками в непосредственной близости от корабля.

ПЛО — задача сетевая, она не решается одним кораблём. В этом смысле «Тикондерога» является важным составляющим элементом противолодочной обороны ордера.

Ударное вооружение

В пусковых шахтах MK.41 могут быть размещены крылатые ракеты «Томагавк». Как и в случае с зенитным боекомплектом, установить точное количество КРМБ на борту крейсера невозможно, оно меняется, в зависимости от поставленных задач.

В ходе боевого применения были зафиксированы случаи, когда крейсеры выпускали за одну ночь по 40...50 крылатых ракет. Очевидно, их количество может стать еще больше за счет сокращения или полного отказа от зенитного боезапаса.

Также на борту присутствуют восемь противокорабельных ракет «Гарпун» (размещены в кормовой части, запуск — с наклонной установки Mk.141). Масштабы, выделенные под данное вооружение, указывают на его второстепенное значение. «Тикондероги» не собираются вступать в бой с надводным противником, всецело полагаясь на авиацию и подлодки. Крейсер «Йорктаун» применил свои ПКР лишь однажды — против ливийского скоростного катера, и, как обычно, с неясным результатом.

В настоящее время, с изменением тактики применения флота и переходу к формированию многоцелевых боевых групп, возникла необходимость в вооружении крейсеров полноценным противокорабельным оружием.
Этим оружием станет перспективная AGM-158 LRASM. Малозаметная ПКР нового поколения, сочетающая новые технологии, умеренные размеры и универсальность «Гарпуна» с дальностью полета и мощностью БЧ тяжелых советских ракет.

Авиационное вооружение

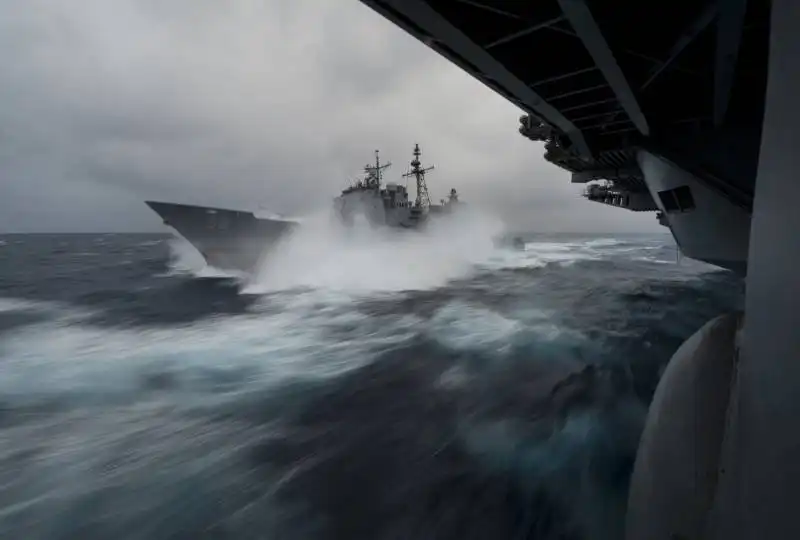

В штормовую погоду «Тикондерога» имеет одно незаметное, но исключительно важное преимущество перед любым другим крейсером или эсминцем. Её вертолетная площадка расположена в средней части корабля — там, где меньше амплитуда колебаний при продольной качке.

Для облегчения посадки и перемещения вертолетов по палубе в штормовую погоду все крейсеры штатно оборудованы системой RAST.

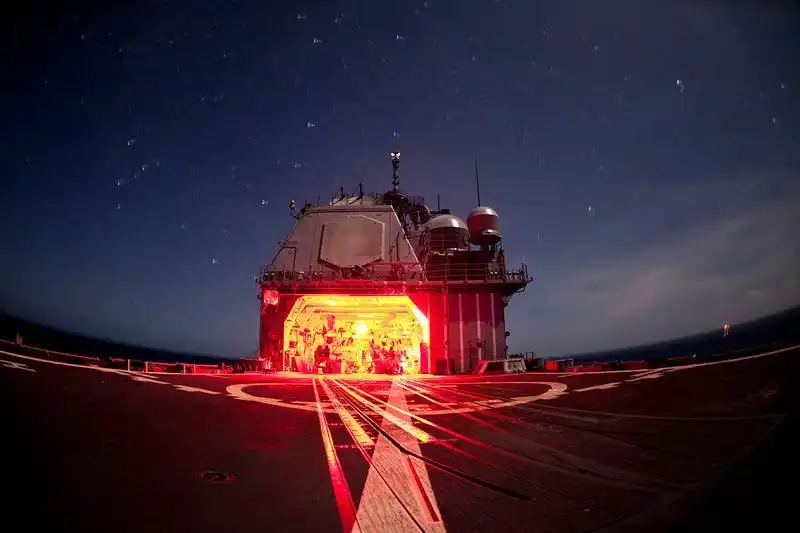

Имеется ангар, рассчитанный на два противолодочных вертолёта семейства SH-60 «Си Хок».

В погребе авиационных вооружений хранится до 40 малогабаритных противолодочных торпед, легкие противокорабельные ракеты «Пингвин», блоки НУРС и боеприпасы к авиационным пушкам.

Артиллерийское и вспомогательное вооружение

Крейсеры вооружены двумя универсальными пушками MK.45 калибра 127 мм. Компактная артсистема с ничем не выдающимися характеристиками. 16-20 выстр. в минуту, дальность стрельбы 13 миль (24 км). Ввиду невысокого могущества 5’’ снарядов, годится лишь для стрельбы по иранским корветам и добивания «подранков».

Корректировка артиллерийского огня ведется по данным радиолокатора AN/SPQ-9.

После инцидента с ЭМ «Коул» на борту крейсеров появилась пара 25 мм автоматических «Бушмастеров» для стрельбы по быстроходным лодкам террористов.

Средства РЭБ

На борту имеется стандартный для всех американских кораблей комплекс РЭБ для ведения радиоэлектронной разведки и подавления систем наведения ракет SLQ-32 с максимальной мощностью излучения 1 мегаватт (антенные устройства смонтированы на двух «балконах» в центральной части надстройки).

Имеется система отстрела дипольных отражателей MK.36 SRBOC и буксируемая противоторпедная ловушка («погремушка») SLQ-25 «Никси» (выпускается за борт через лацпорты в корме корабля). С учётом результатов боестолкновений на море за последние полвека, именно средства РЭБ являются «страховым полисом» и самым действенным средством защиты на борту корабля.

Более на борту крейсера нет ничего, о чём бы стоило рассказать.

Окончание

В настоящий момент в составе ВМС США имеются 22 крейсера данного типа. Несмотря на очевидную ветхость, янки не спешат отказываться от «Тикондерог». Крейсер превосходит современные эсминцы во всех, наиболее значимых аспектах, на 25% (число радаров, боекомплект, автономность, наличие флагманского командного поста).

«Тикондероги» по прежнему выполняют роль лидеров в ПВО-охранении корабельных соединений и авианосных групп. Полное списание кораблей данного типа намечено лишь на конец 2020-х гг. При этом, по мнению военных, адекватной замены им не видно, и сроки могут быть сдвинуты «вправо» еще на целое десятилетие.

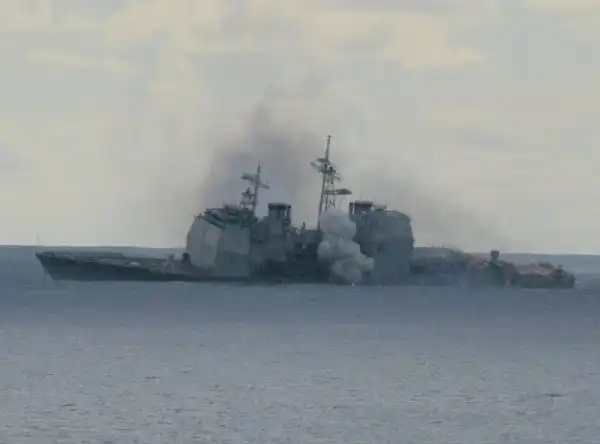

Затопление в качестве мишени списанного крейсера "Вэлли Форж"
