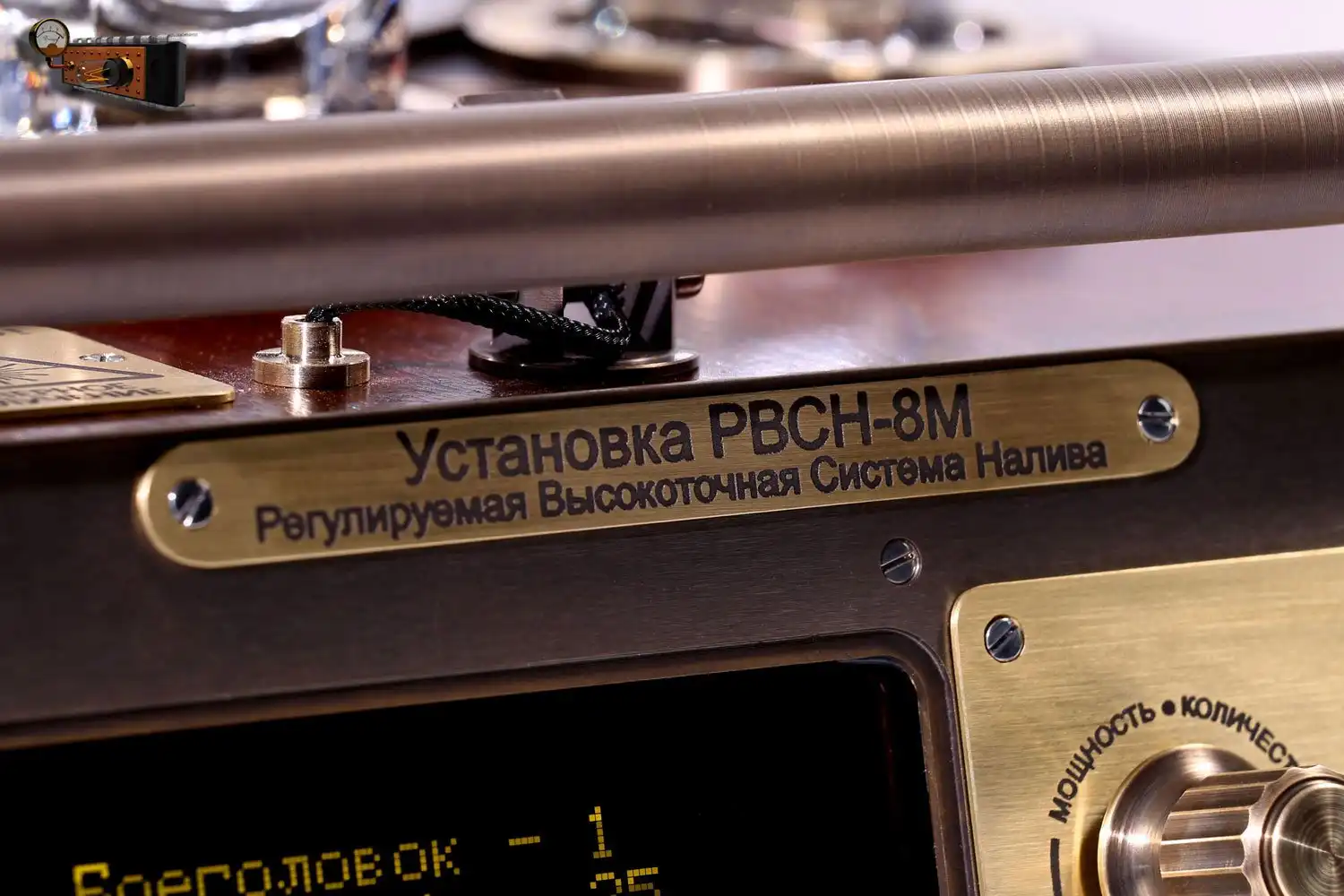

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)
Итак, начнём!

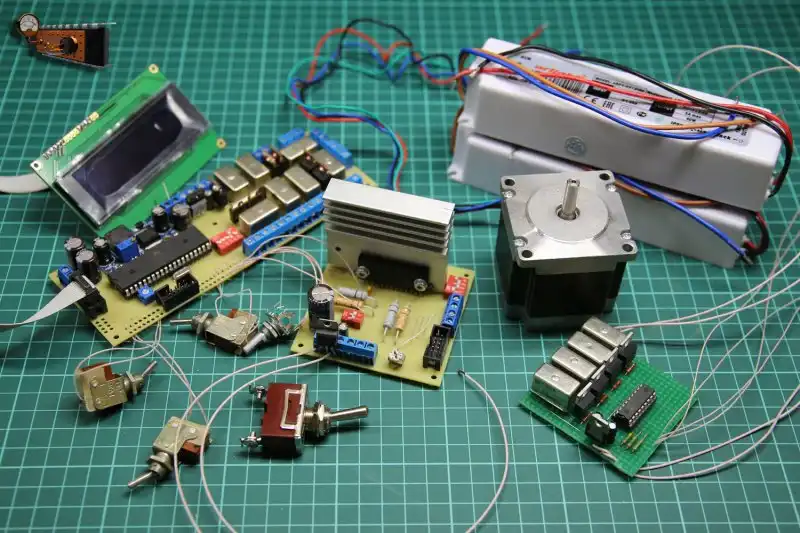

Первым делом приготовил все электронные части устройства, за исключением платы звуковых эффектов, её я делал уже по месту – куда влезет.
Огромное спасибо Тимофею Носову и Арсению Вирачеву за написание прошивок!
Без них мои идеи были бы мертвы по причине того, что в программировании я даже не полный ноль, а скорее величина отрицательная.
На видео представлена установка в действии, а также работа системы самоуничтожения.
Первым делом приготовил все электронные части устройства, за исключением платы звуковых эффектов, её я делал уже по месту – куда влезет.
Корпус сделан из ценных пород МДФ, части его вырезаны на ЧПУ, а потом склеены и отделаны шпоном красного дерева, этот корпус мне изготовил Кирилл Соболев, за что ему моя благодарность.

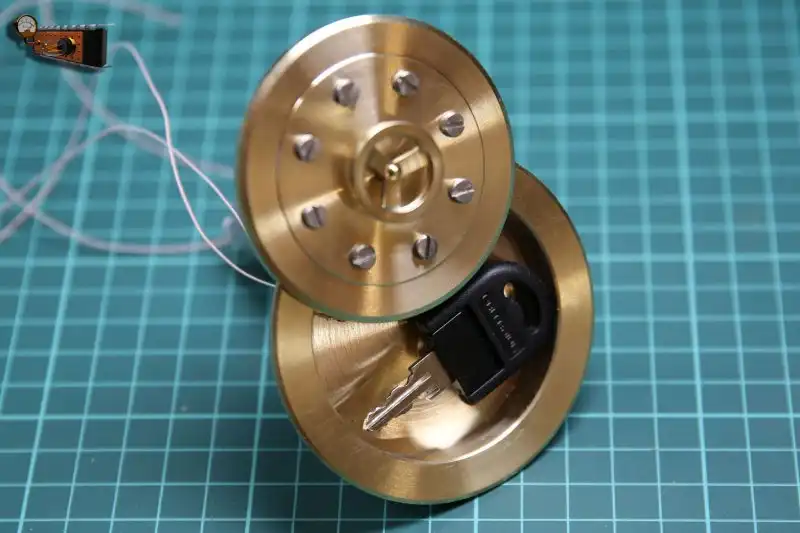

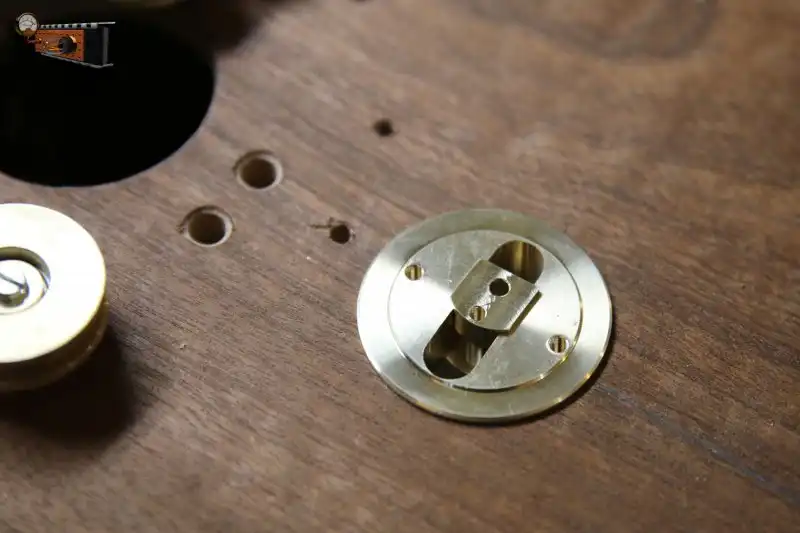

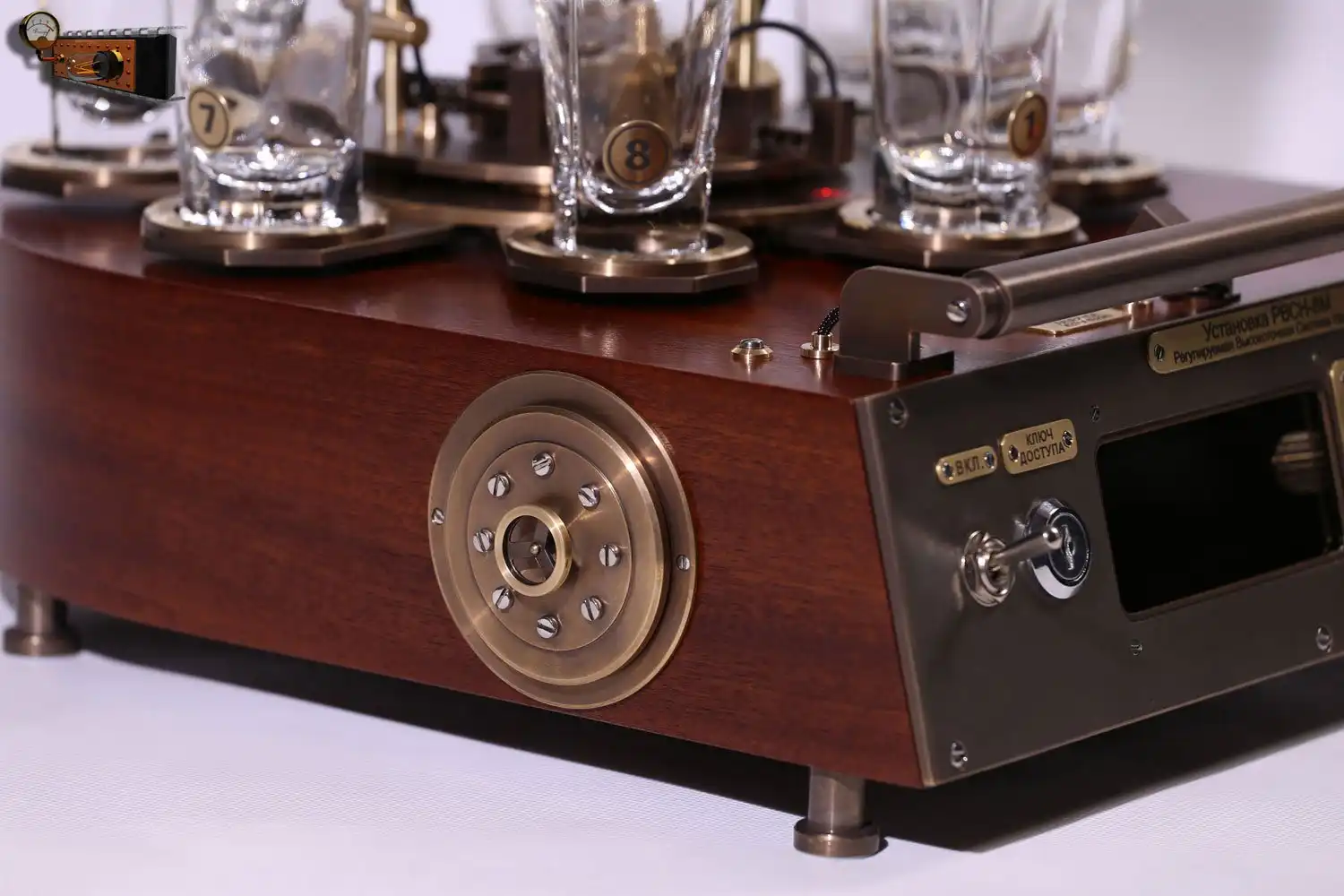

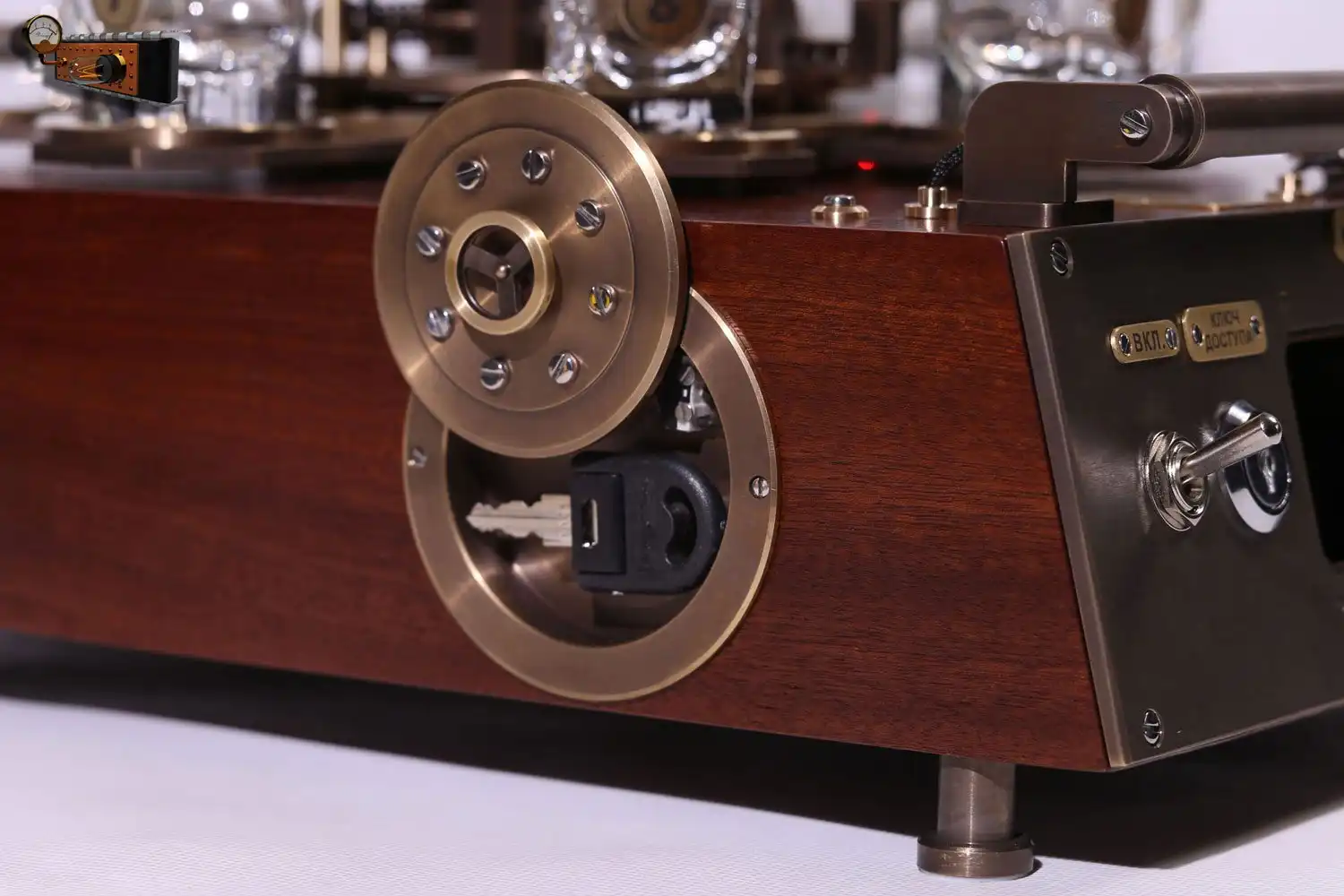

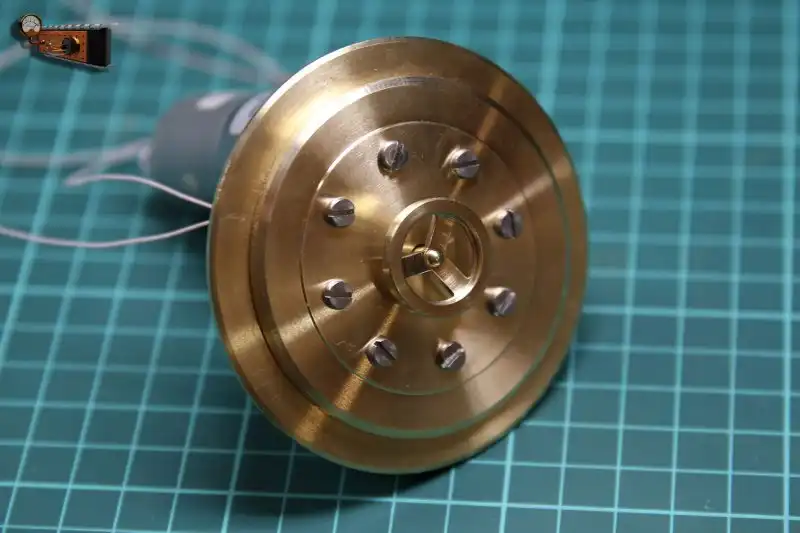

Тайное хранилище ключа доступа представляет собой люк, который закрывает небольшую нишу, в нише ключ удерживается постоянным магнитом. Люк открывается с помощью небольшого электродвигателя с редуктором. Всё это безобразие управляется микроконтроллером PIC16F628A. Одновременно с открыванием или закрыванием люка запускается файл звукового сопровождения.

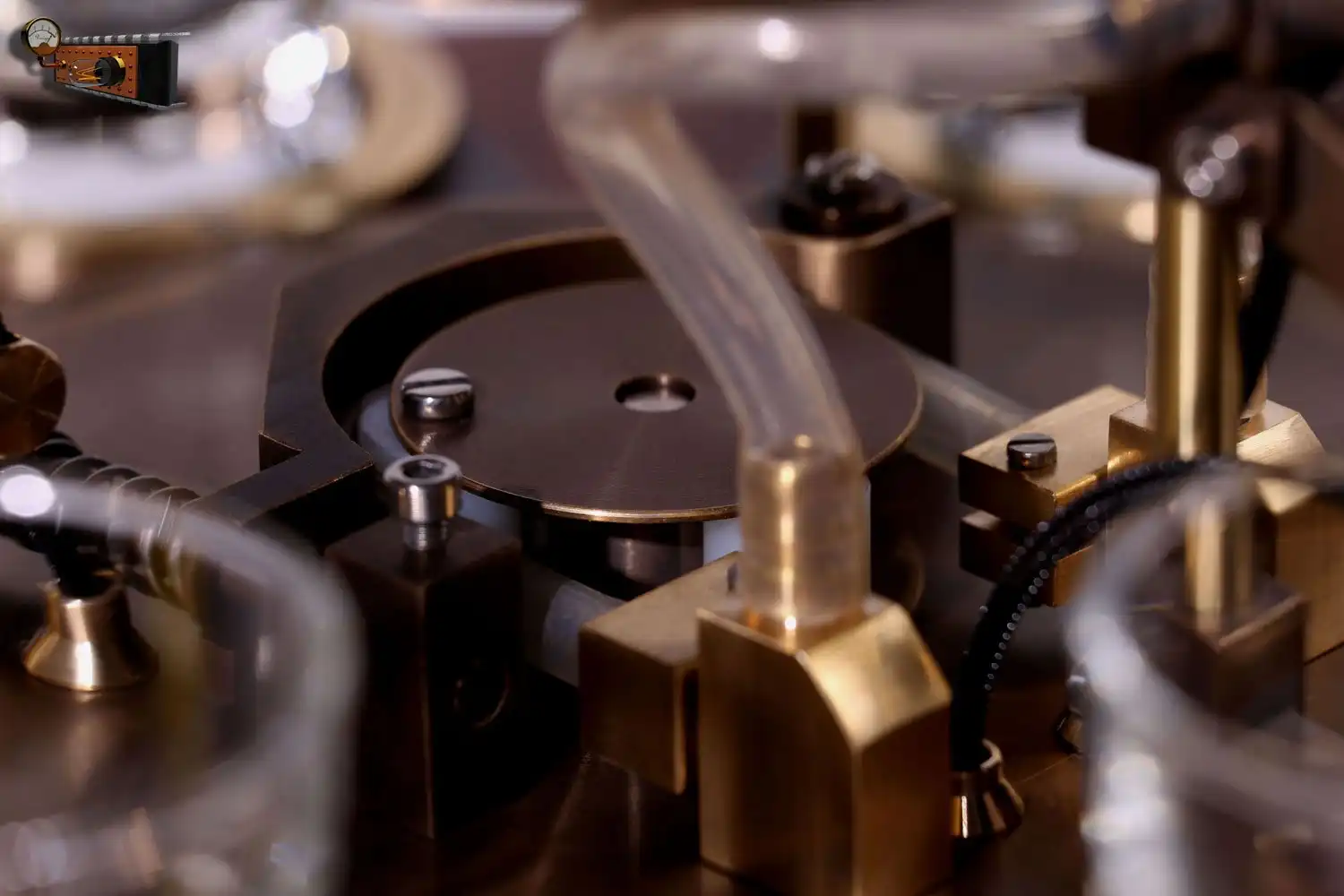

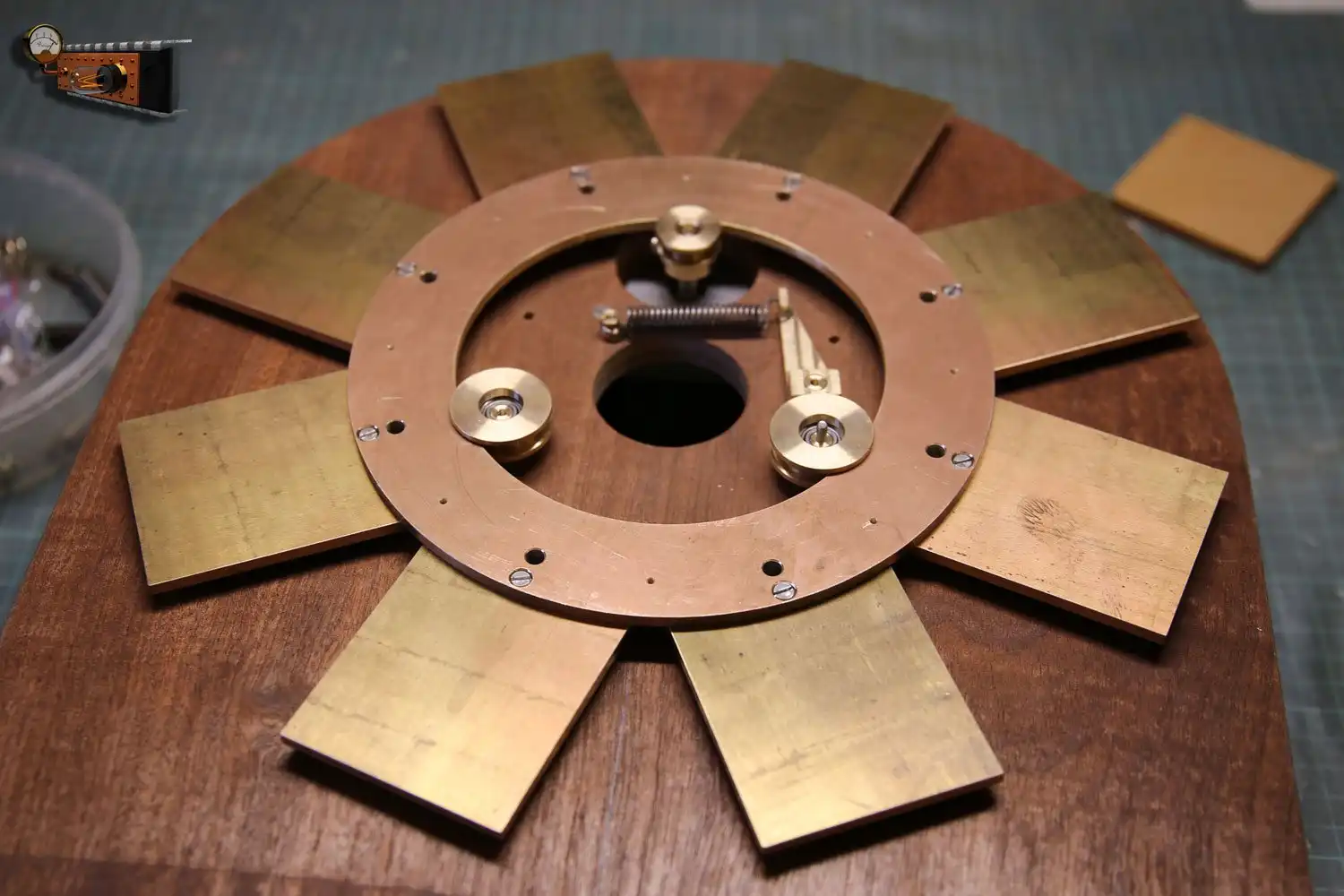

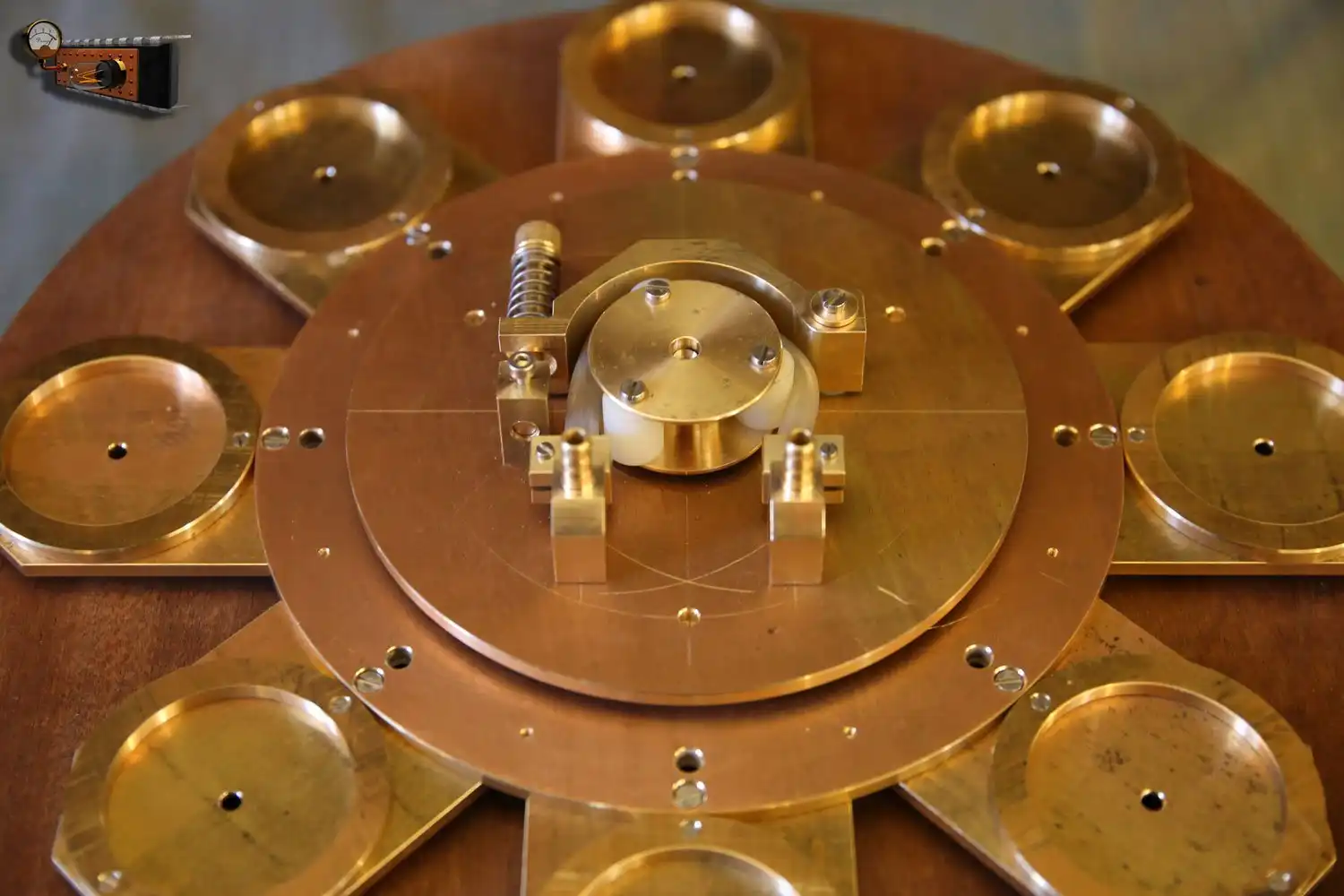

Поворотный стол и насос

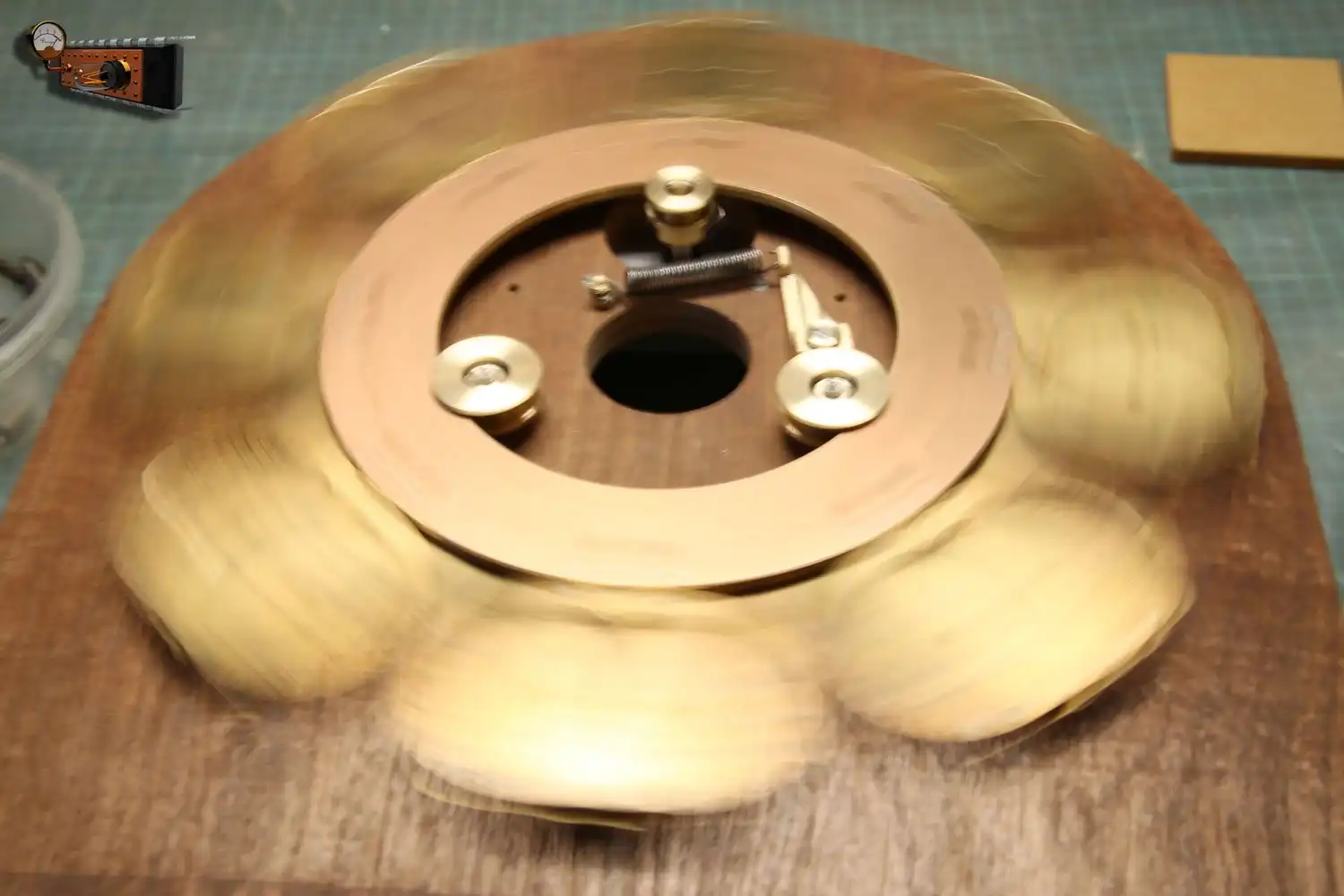

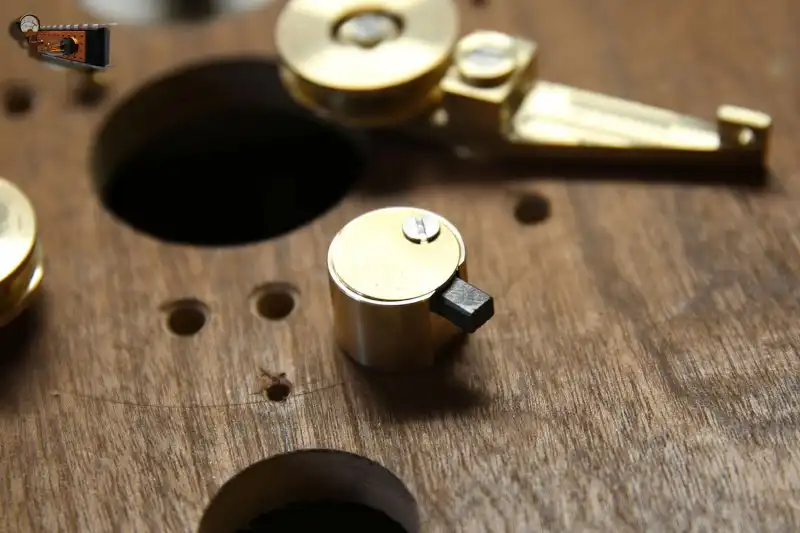

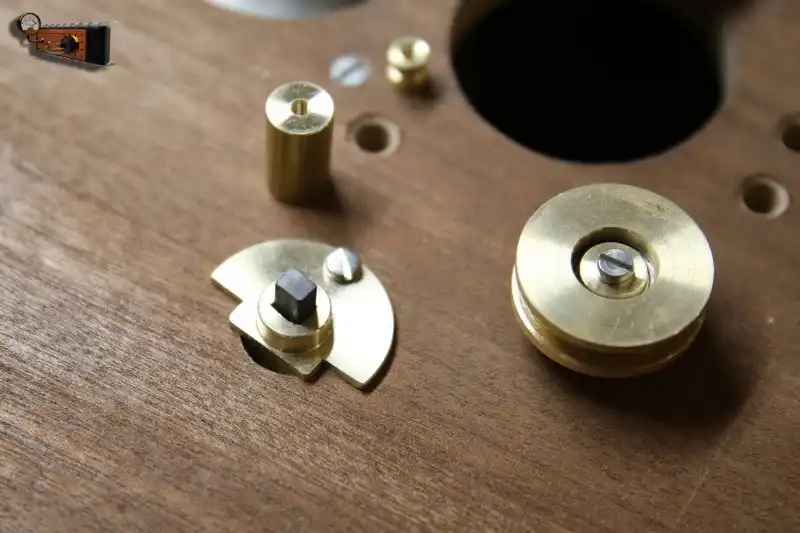

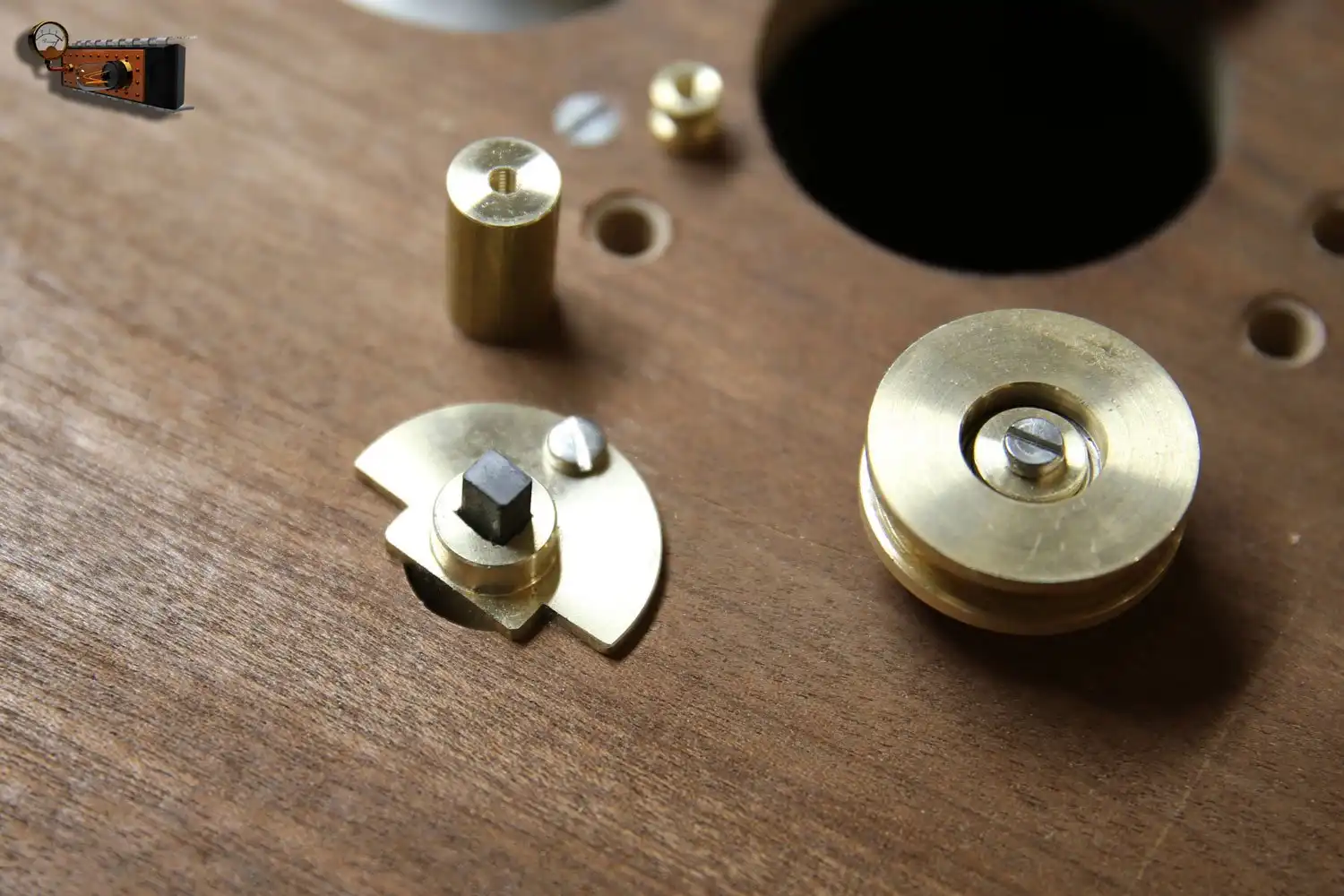

Графитовые щётки для питания подсветки стола несколько уменьшил в размерах.
Оптический датчик положения стола имеет регулировку по двум плоскостям, что очень удобно при настройке системы.

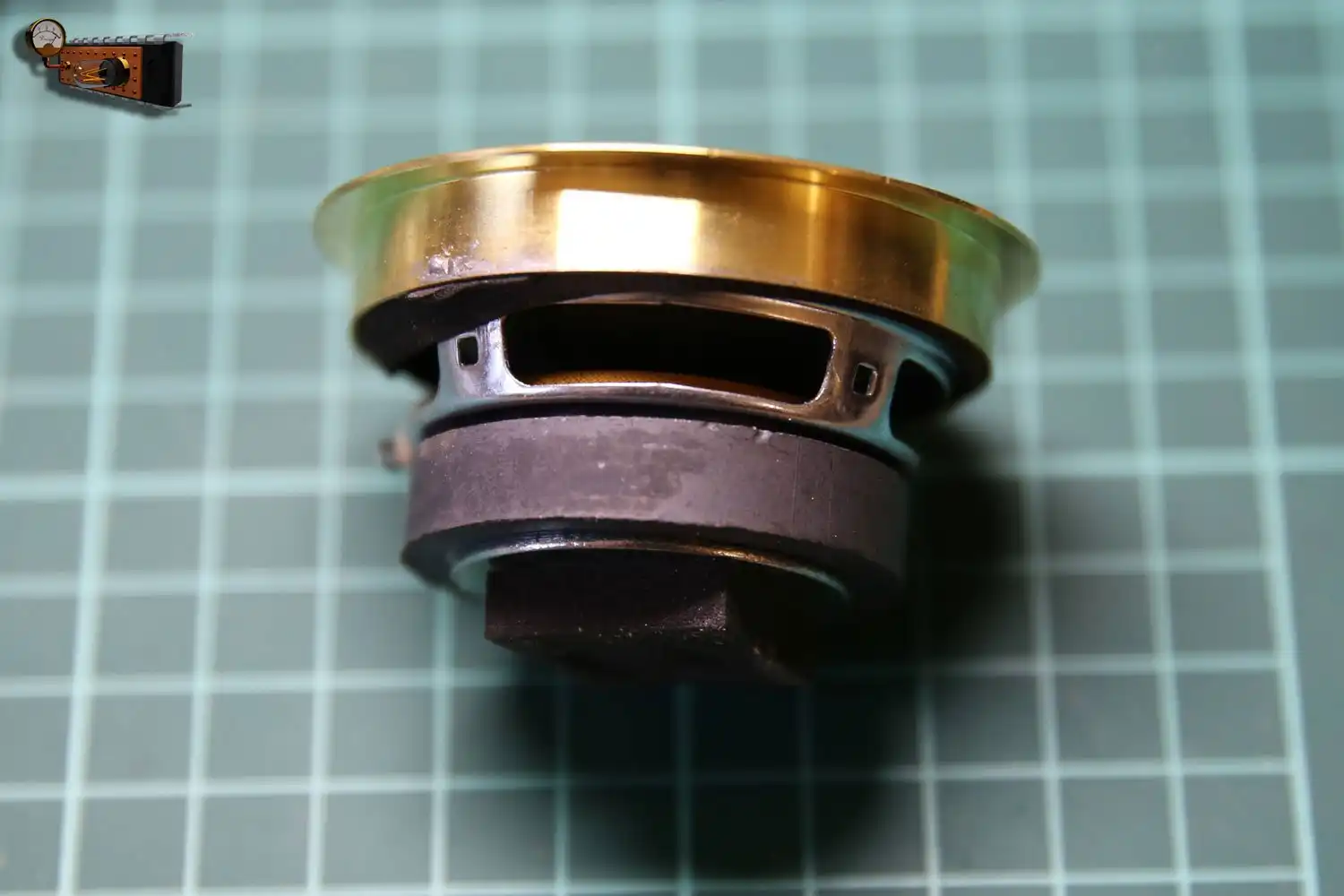

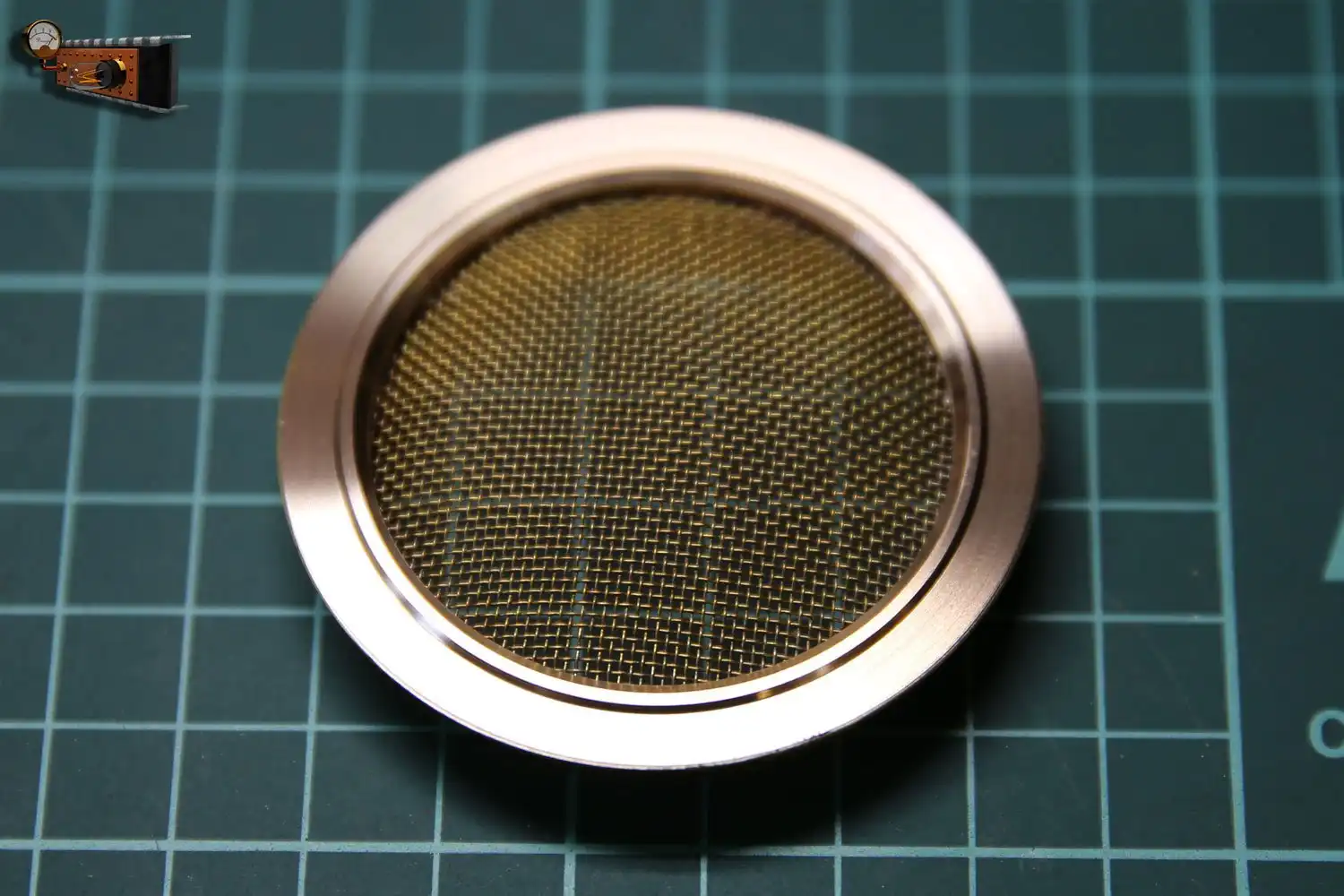

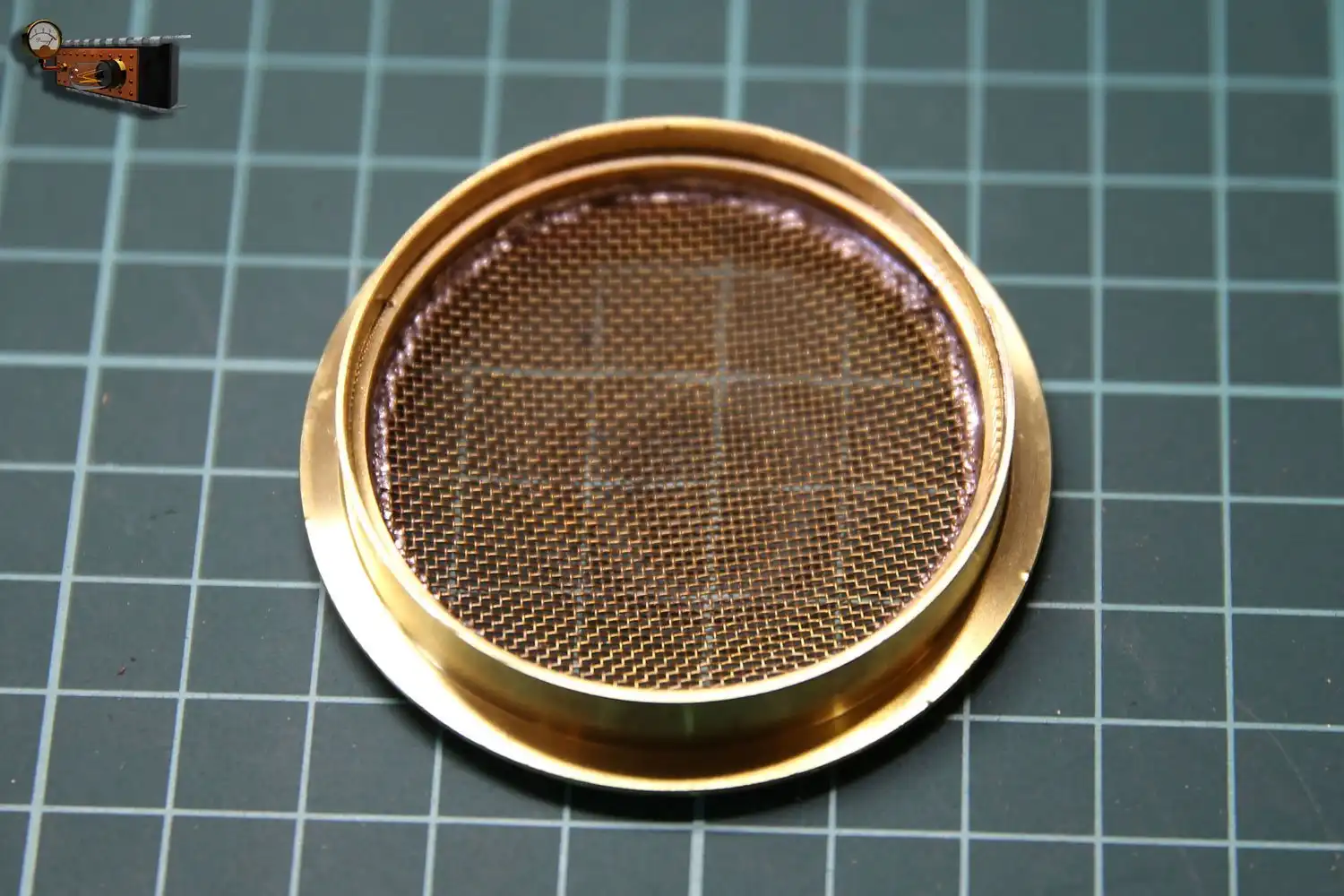

Декоративное кольцо динамики выточил из латуни и ваял в него латунную сетку.

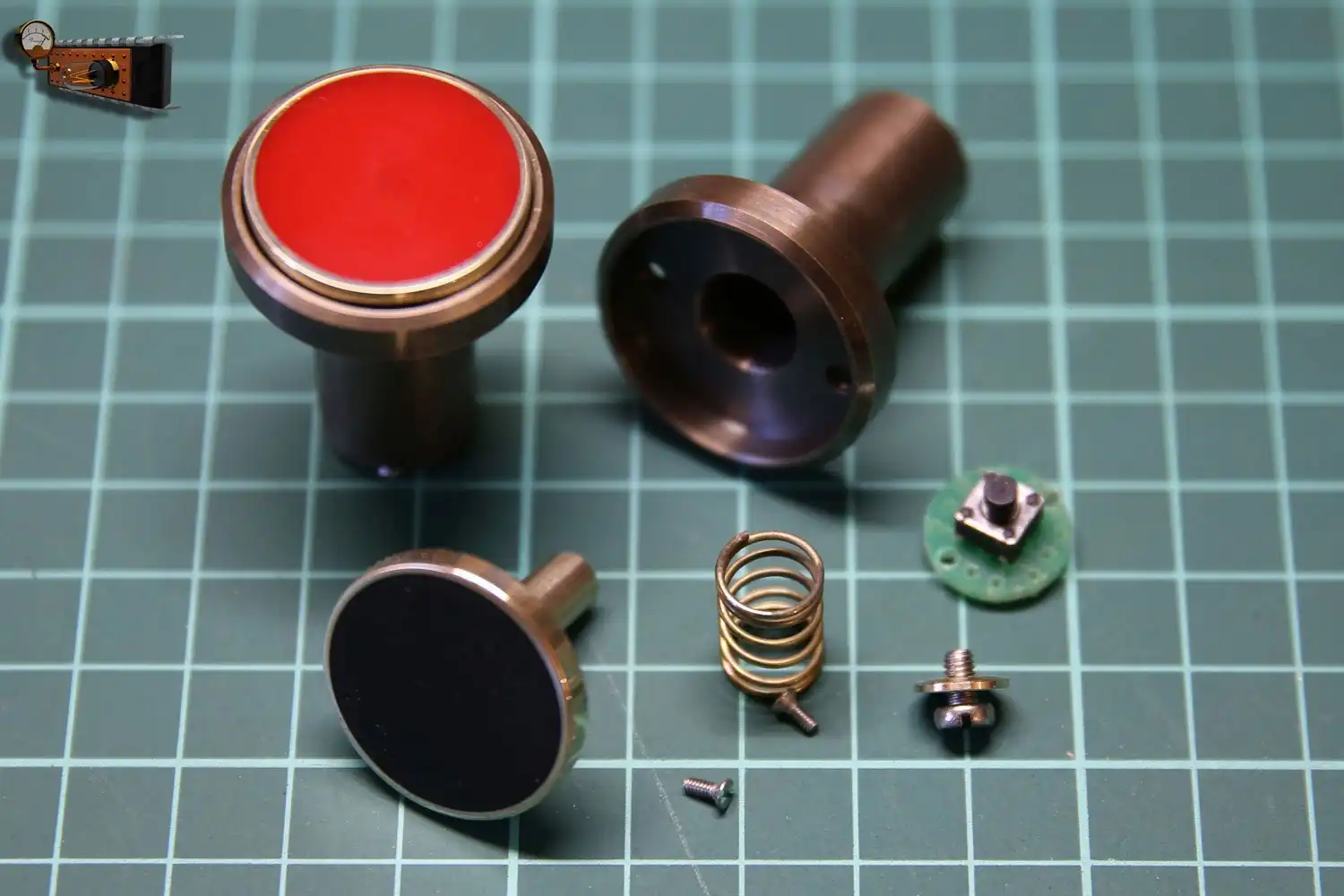

В этот раз не стал покупать готовые кнопки, а изготовил их сам на основе обычных тактовых кнопок.

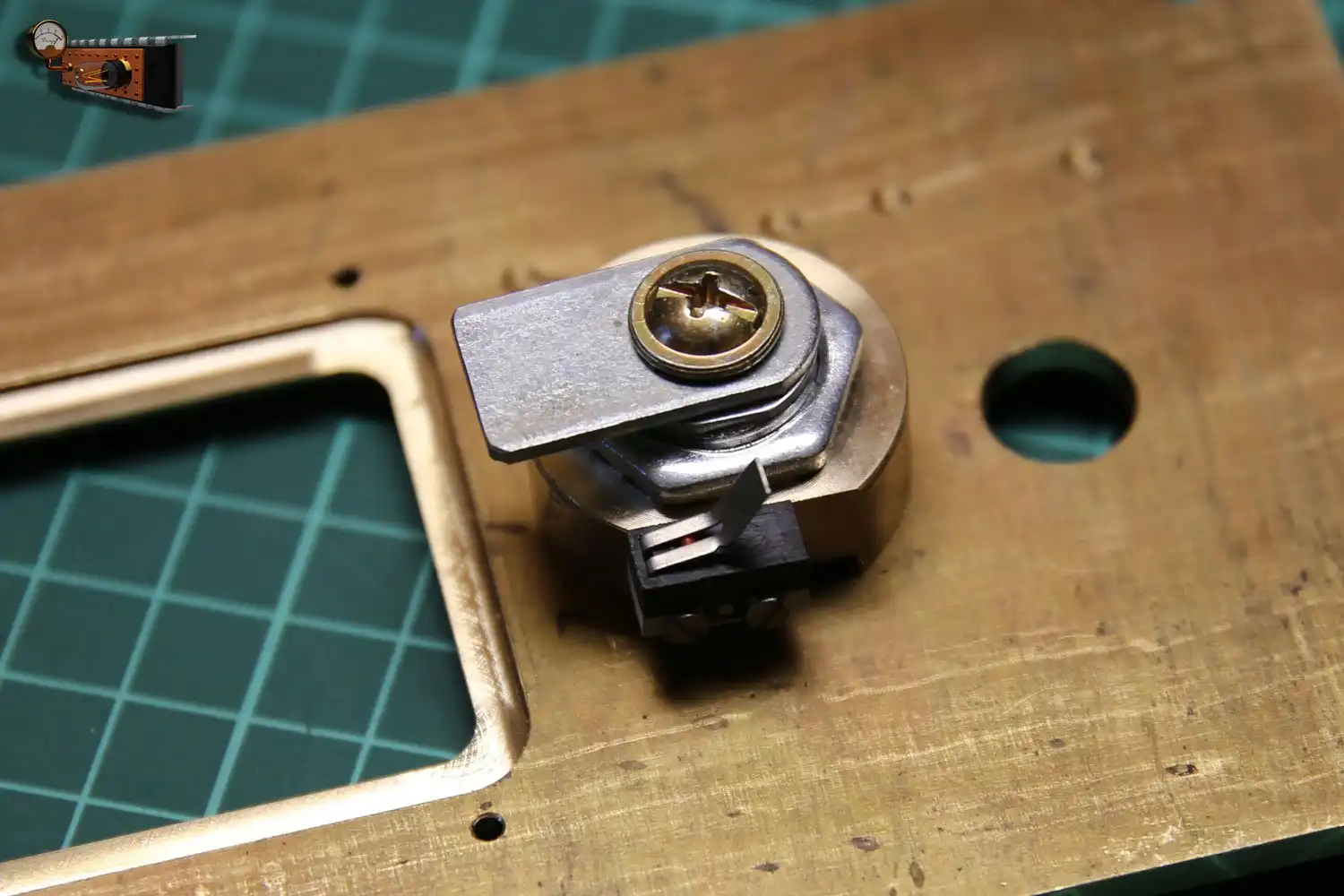

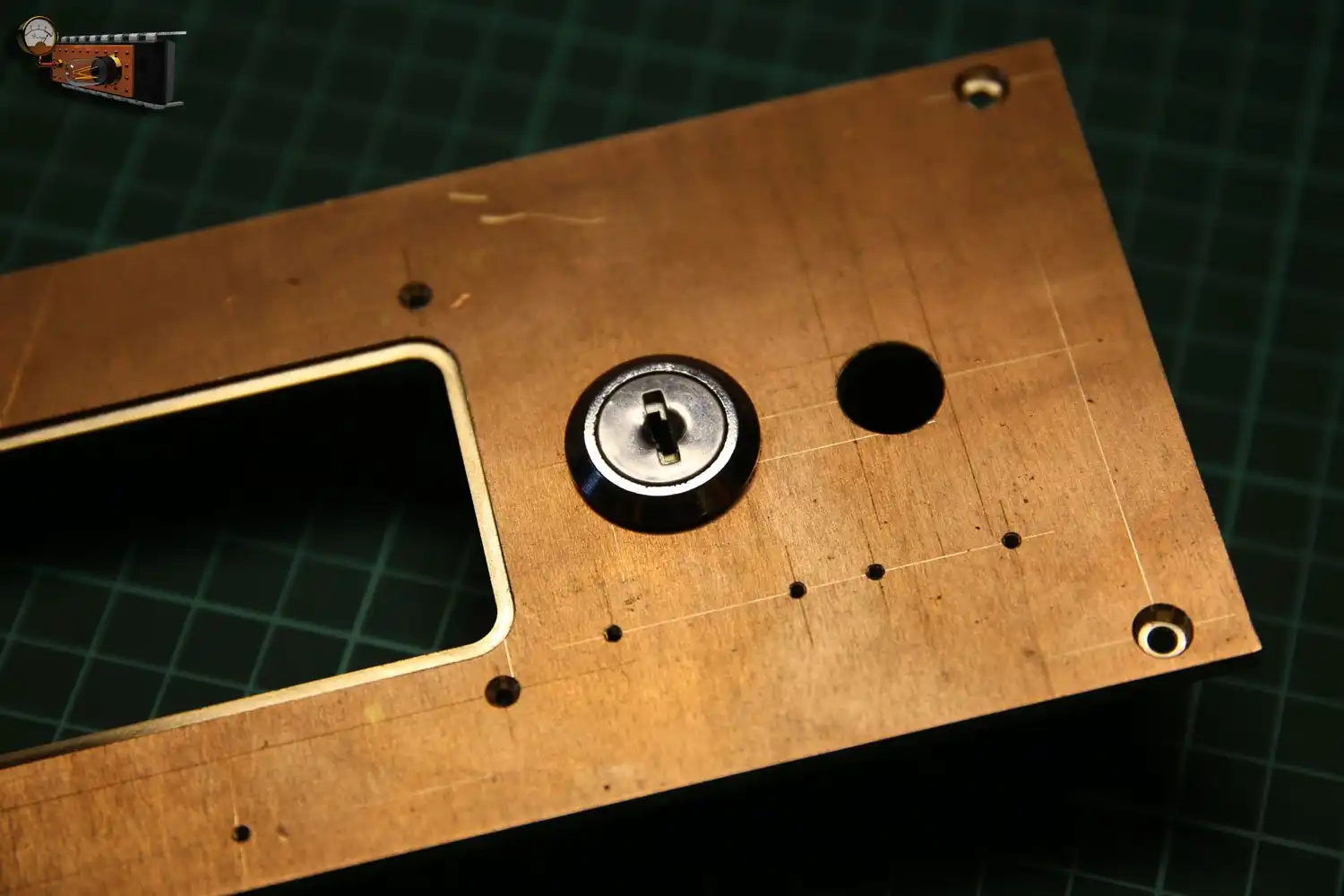

Система ключа доступа повышенной секретности изготовлен из мебельного замка, я всего ишь добавил к нему микропереключатель.

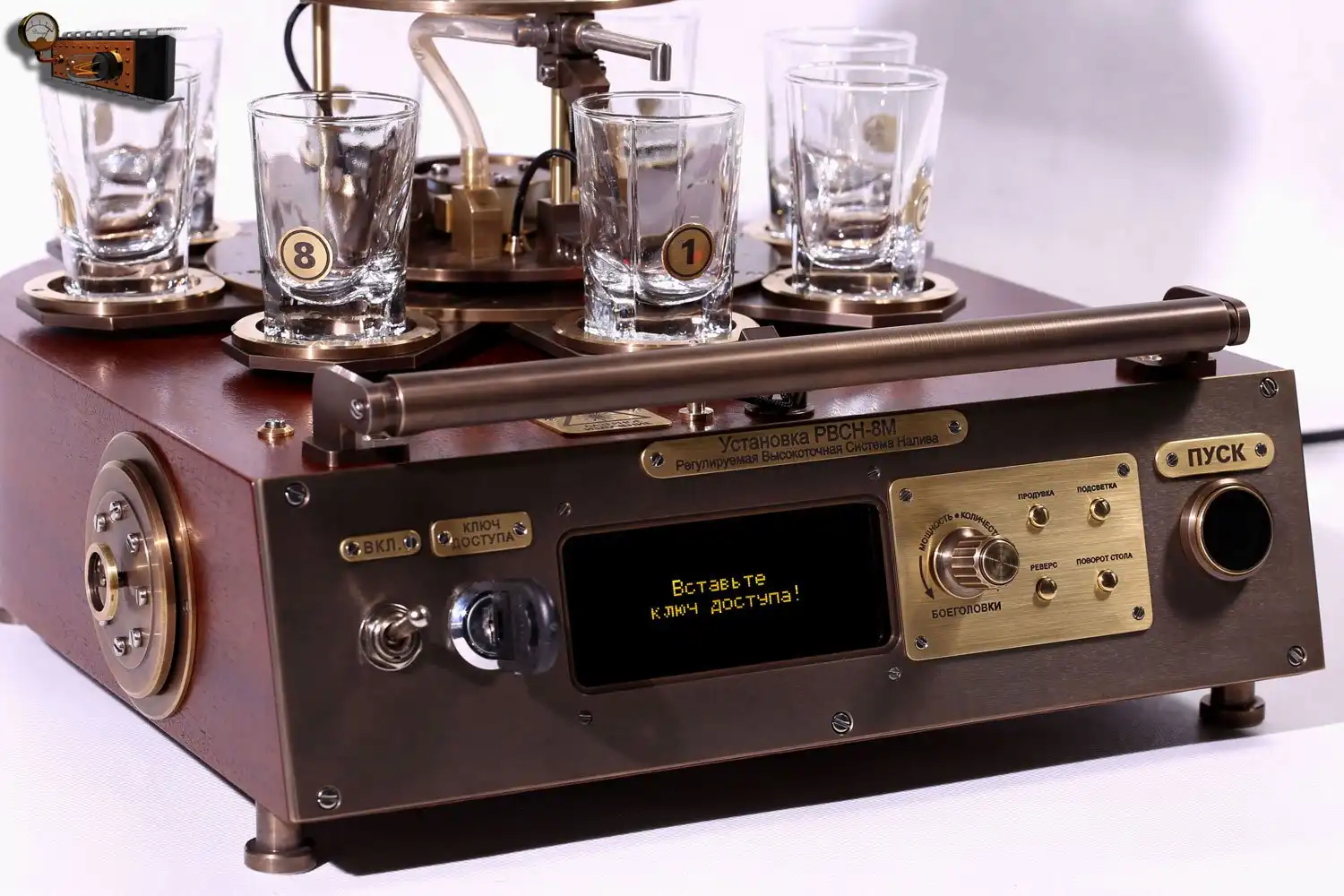

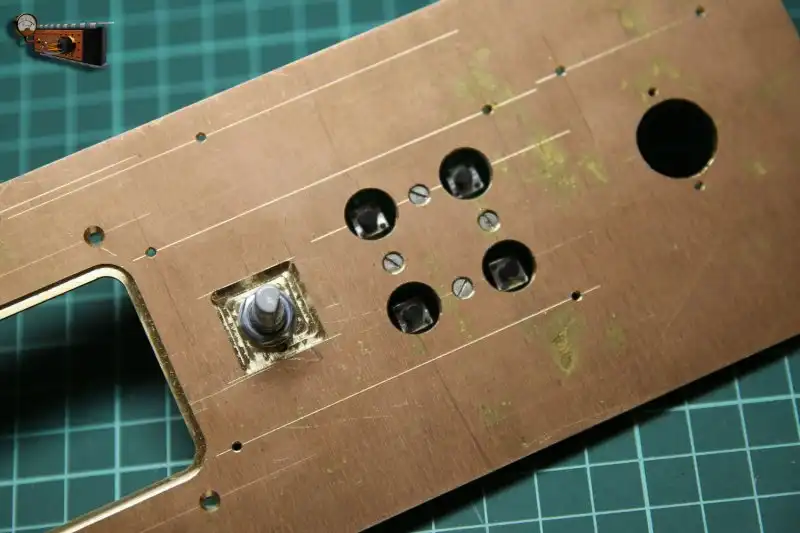

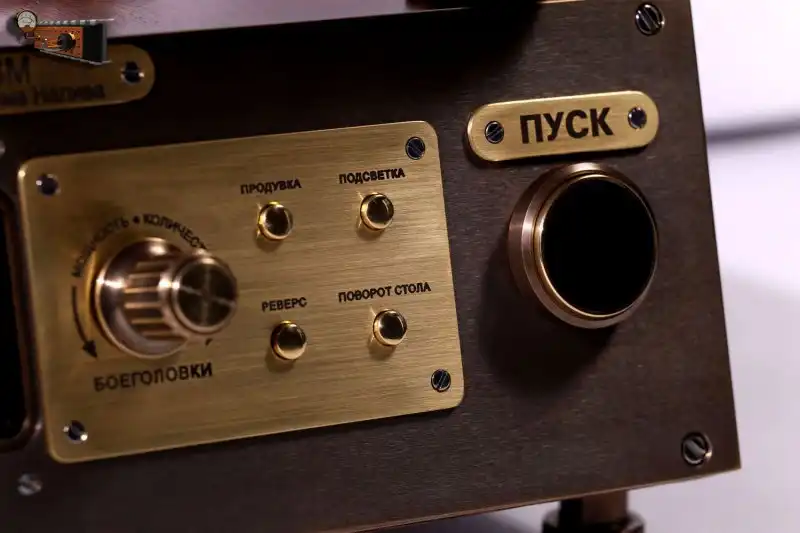

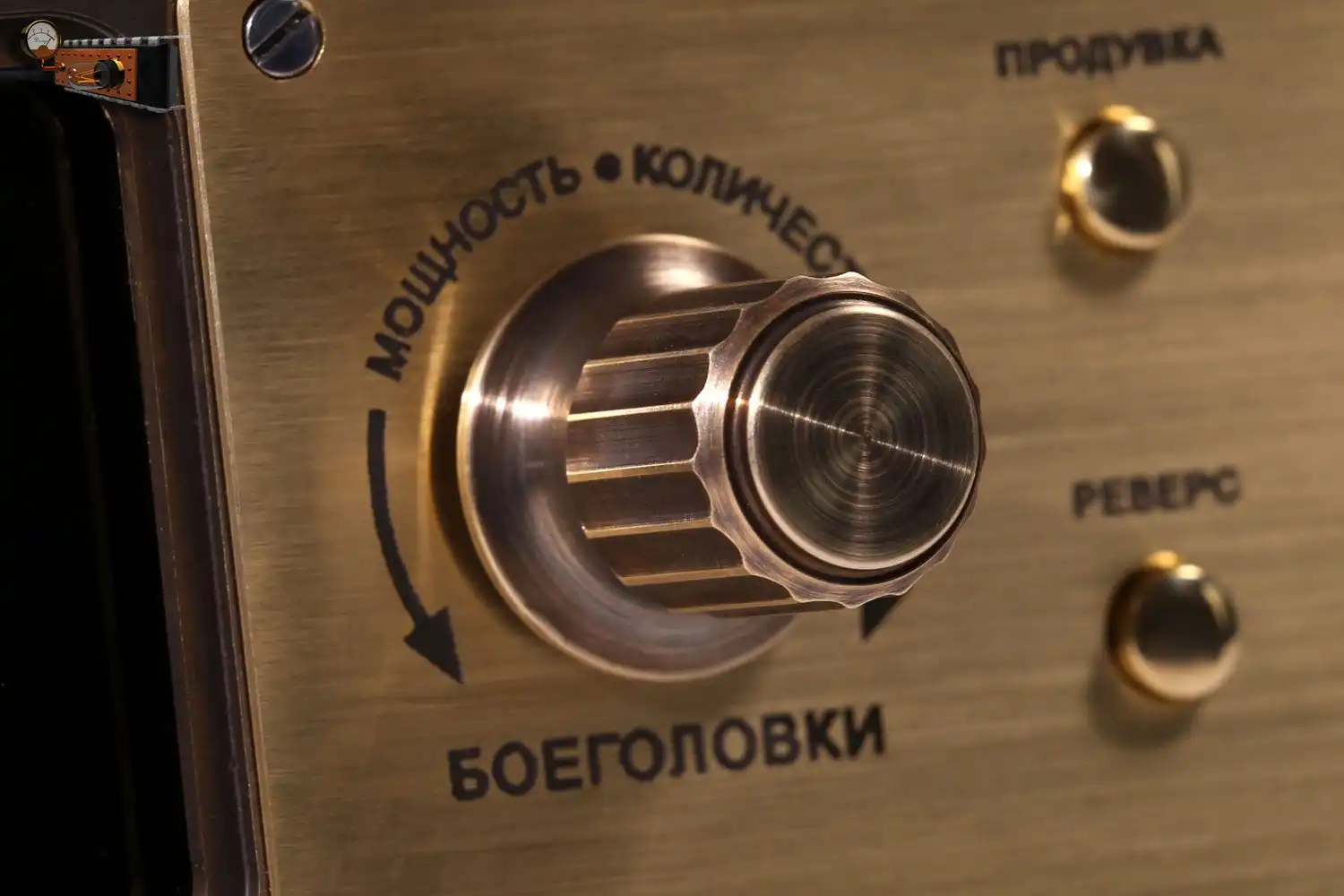

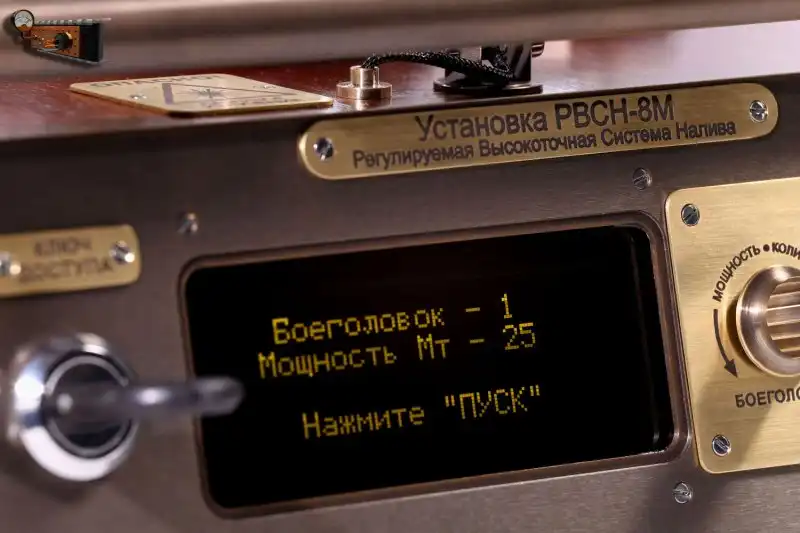

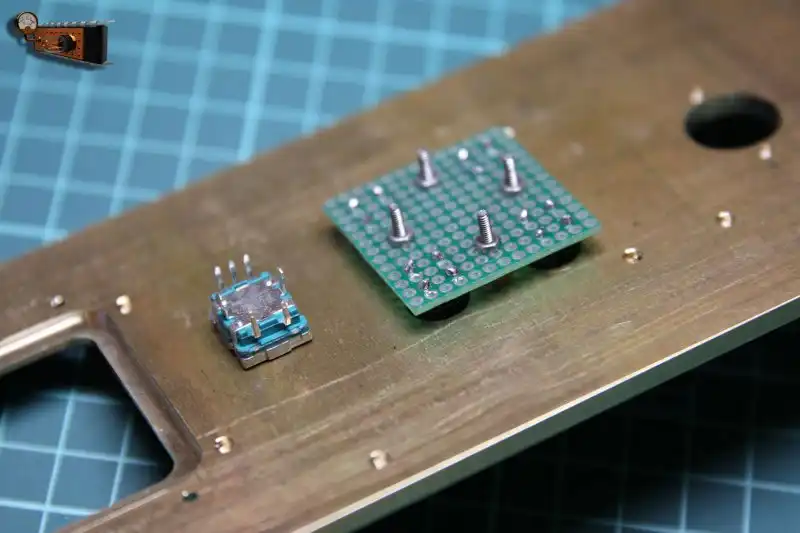

Энкодер и кнопки управления прокачкой, продувкой, подсветкой и поворотом стола располагаются на передней панели, при сборке всё это прикроется декоративным шильдиком с надписями, этот же шильдик удерживает толкатели кнопок.

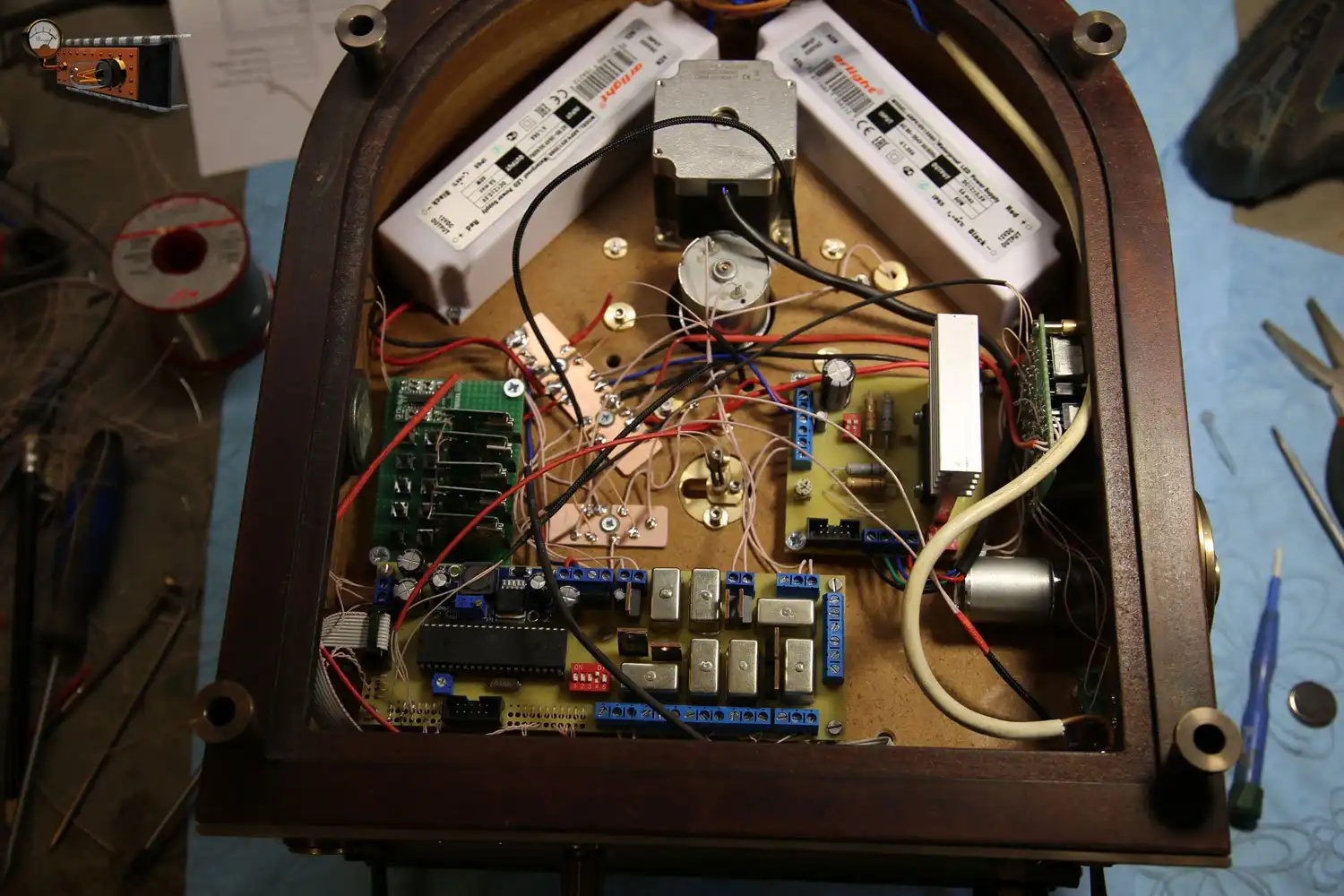

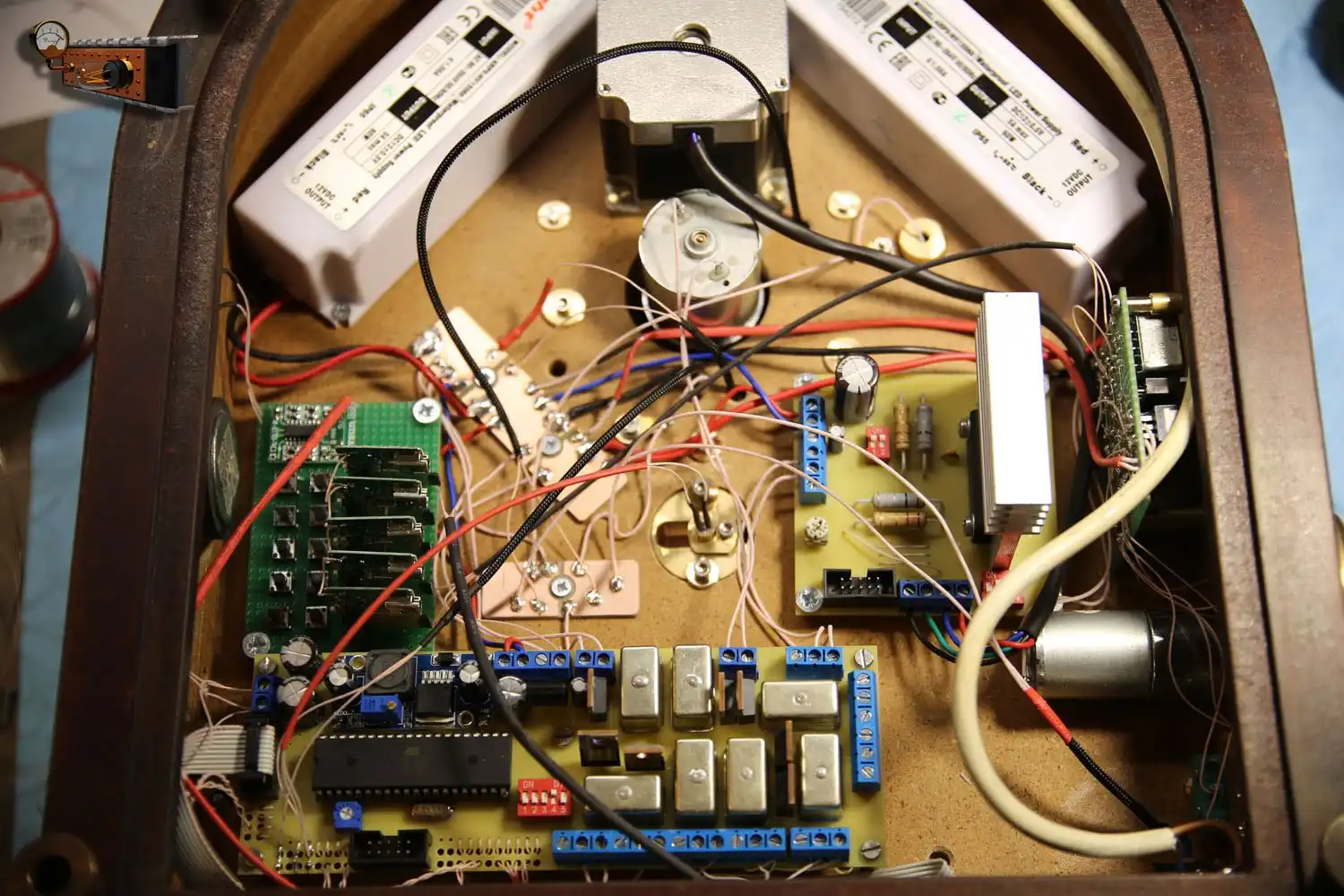

Распайка всей радиоэлектронной начинки. Плату звуковых эффектов и усилитель расположил напротив динамика. Все звуки записаны на обычные microSD карточки и их легко поменять.

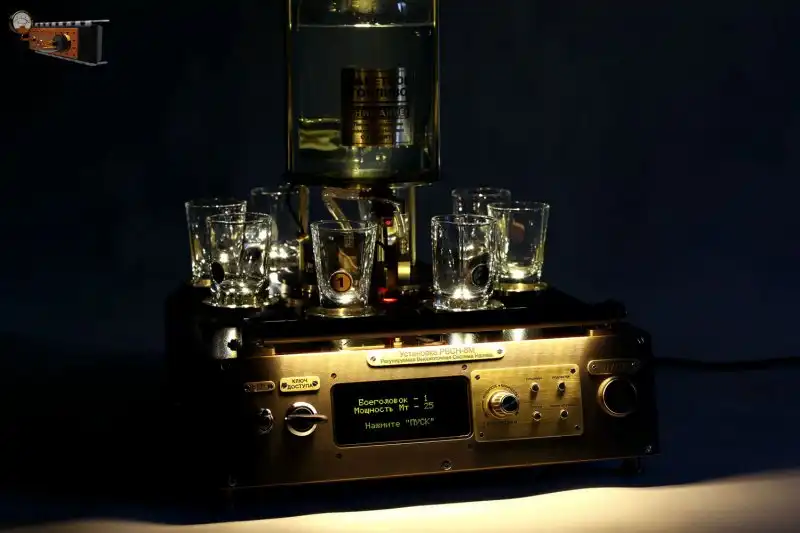

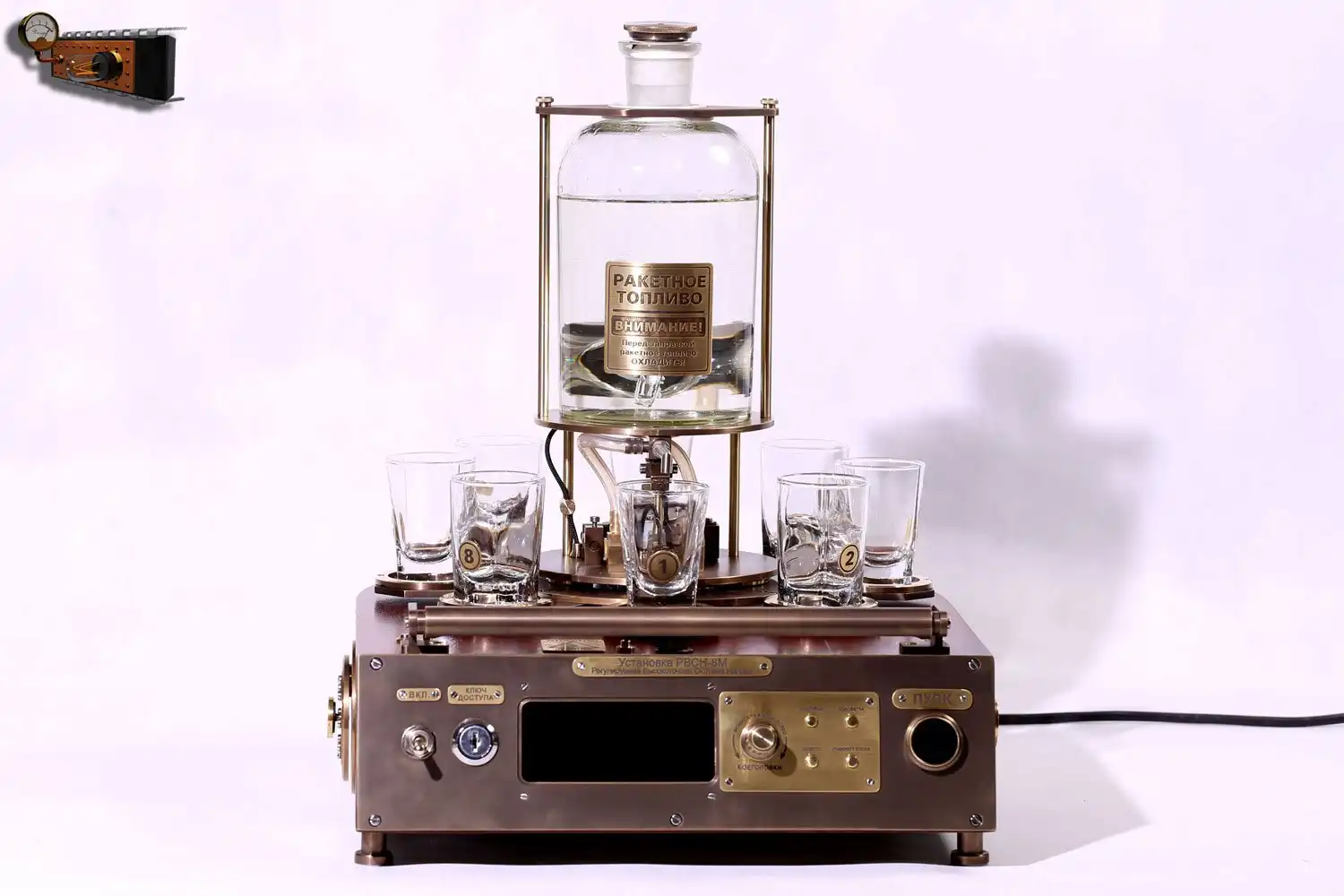

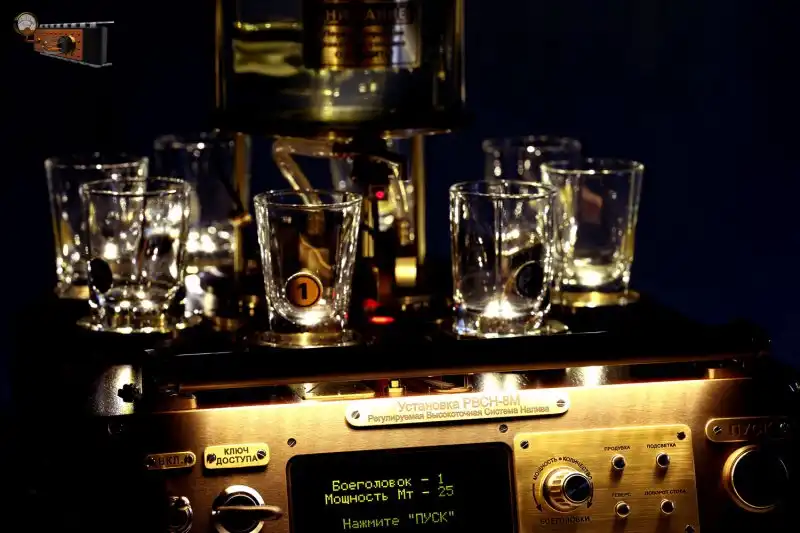

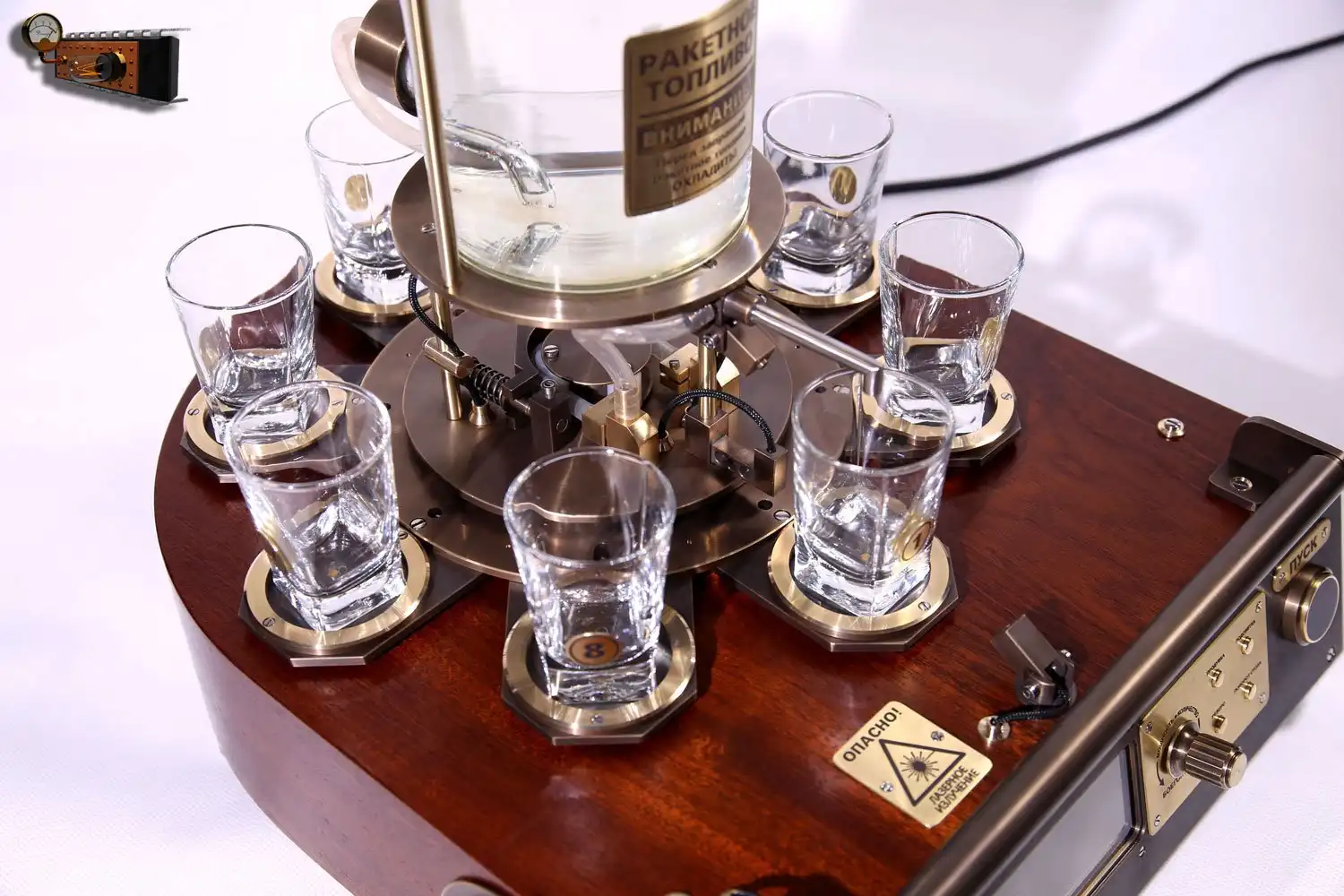

Теперь можно посмотреть на результат работы.
Огромное спасибо Тимофею Носову и Арсению Вирачеву за написание прошивок!
Без них мои идеи были бы мертвы по причине того, что в программировании я даже не полный ноль, а скорее величина отрицательная.

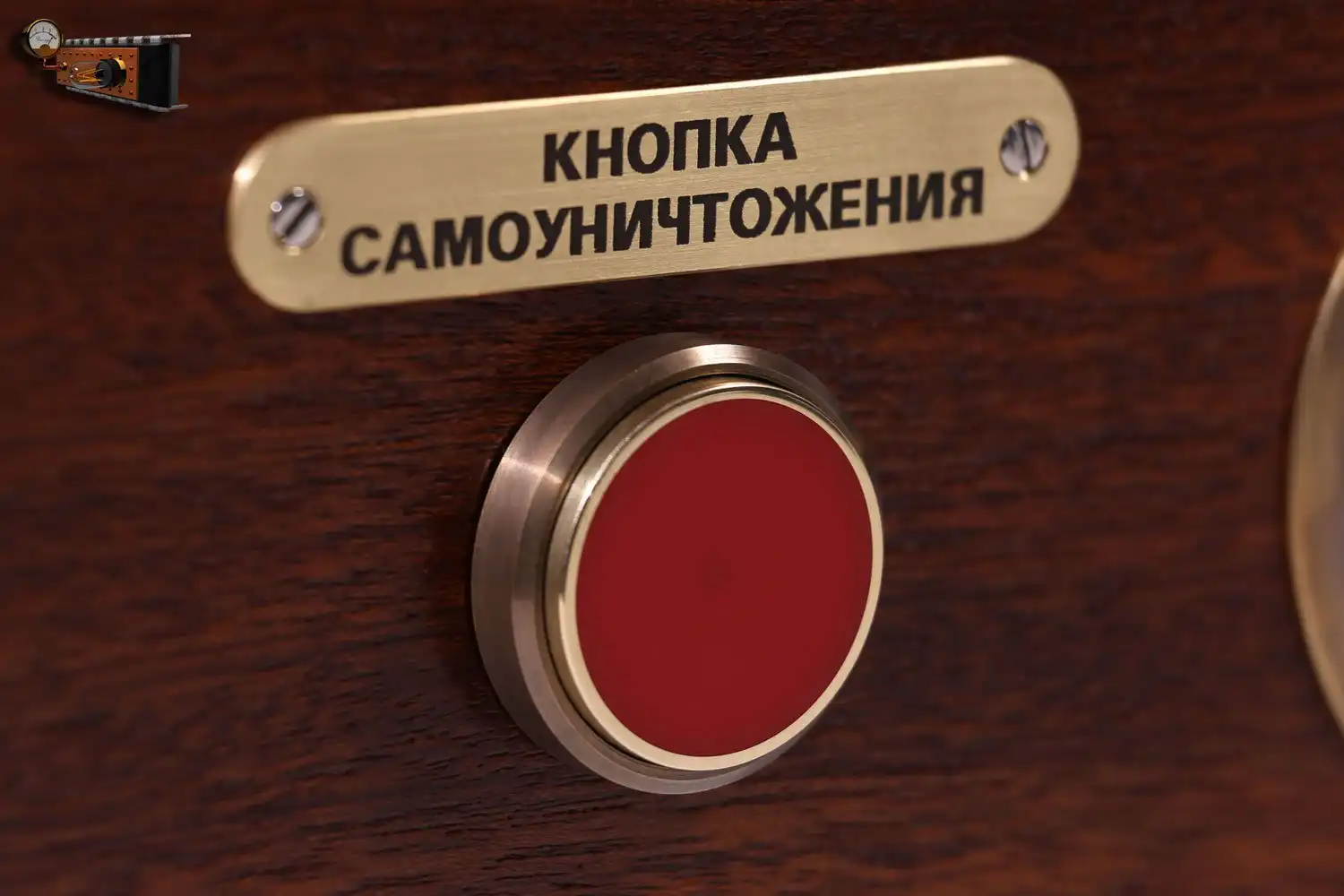

На видео представлена установка в действии, а также работа системы самоуничтожения.
