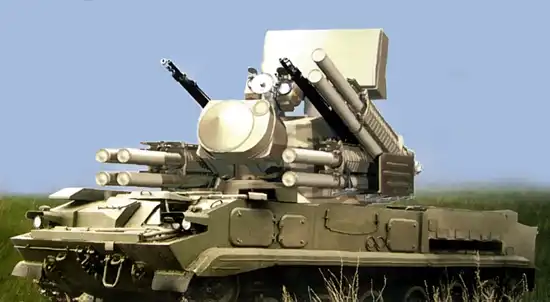

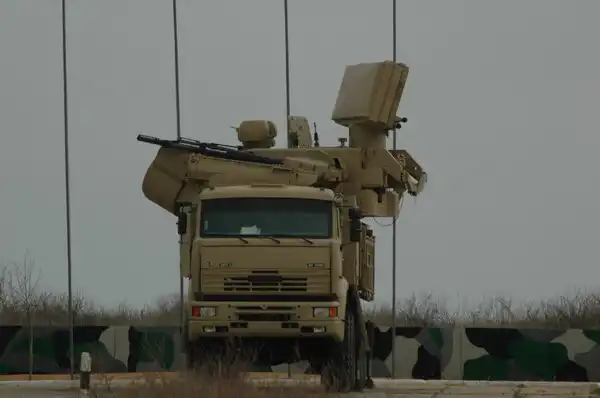

"Панцирь-С1" (SA-20), зенитный ракетно-пушечный комплекс

История создания
Боевой опыт показал, что снижение потерь и повышение живучести отдельных средств и системы ПВО в целом во многом зависят от их мобильности. Среди других этот показатель определяется, в первую очередь, способностью ЗРК и ЗРС к ведению боевых действий в движении или с короткой остановки, а также временем перевода в боевое (походное) положение. О важности решения этого вопроса, в том числе и для средств ПВО объектово-зонального прикрытия, говорит создание ЗРС С-300 и ЗРПК "Панцирь-С1" на самоходной базе, модернизированных вариантов ЗРС С-125-2М и С-125-2Т.





По боевым возможностям и ряду других показателей комплекс "Панцирь-С1", по мнению специалистов, следует рассматривать как зенитное средство четвертого поколения. Это, во многом обусловлено тем, что при его создании использованы новейшие достижения в области радиоэлектроники, авиа- и ракетостроении, других областях науки и техники.



Комплекс создан Государственным унитарным предприятием КБ Приборостроения (ГУП "КБП", г. Тула) на базе известного войскового зенитного пушечно-ракетного комплекса "Тунгуска". Еще на этапе разработки он рассматривался как средство последнего рубежа в эшелонированной системе противовоздушной обороны важных объектов и войск. В связи с этим к комплексу были предъявлены достаточно жесткие требования по быстроте реакции, способности ведения борьбы с широким спектром современных воздушных (КР, ДПЛА и УР класса "воздух-земля") и наземных (надводных) легкобронированных целей, в том числе и живой силы противника, а также мощности огневого воздействия по ним.



По замыслу разработчиков боевая машина ЗРПК "Панцирь-С1" должна оснащаться ракетами и двумя автоматическими одноствольными 30-миллиметровыми пушками 2А72 (аналогичны пушкам боевых машин БМП-2 и БМД-2) с темпом стрельбы 350 выстрелов в минуту. При этом зона поражения ЗРПК ракетами определялась в пределах 1000-12000 м по дальности и 5-6000 м по высоте.
В конце 1994 года начались испытания опытного образца ЗРПК, первый натурный образец самоходной БМ комплекса был показан на международном авиационно-космическом салоне (МАКС-95) в г. Жуковском.



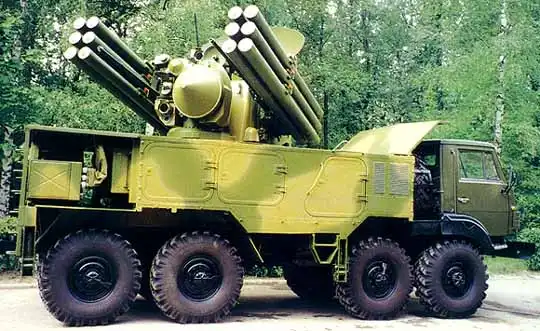

Первоначально БМ массой около 20 т представляла собой специальный кузов-фургон с аппаратурой и рабочими местами для расчета с установленной на нем башней, в которой размещались средства обнаружения и сопровождения, вооружение с приводами наведения. Боевая машина размещалась на автомобильном шасси повышенной проходимости (колесная формула 8х8), что снижало общую стоимость производства комплекса и отвечало его основному целевому предназначению – защита тыловых объектов от ударов с воздуха, а не войск первого эшелона, ведущих боевые действия.
После демонстрации на авиасалоне в г. Жуковский в связи с обострением экономического положения в стране и прекращением финансирования разработка комплекса практически прекратилась.



Дальнейшие работы по созданию ЗРПК "Панцирь" продолжились после подписания в 2000 г. контракта на поставку комплекса Объединенным Арабским Эмиратам. Согласно условиям контракта в течение двух лет должны были завершиться опытно-конструкторские работы, а в последующие три года в ОАЭ поставлены 50 комплексов.

В ходе работ при создании основного варианта комплекса в качестве промежуточного была создана одноканальная по цели боевая машина "Панцирь-С1-0" (ЗОЮ6). Она позволяла вести борьбу с воздушным противником в зоне 1,5-18 км по дальности с использованием восьми ракет, наводимых на цель оптическим каналом.
При работе над основным вариантом комплекса была создана ЗУР, пушка 2А72 заменена двуствольными скорострельными 30-мм зенитными автоматами 2А38М, разработаны основные подсистемы и элементы ЗРПК, в том числе РЛС обнаружения цели, определены варианты размещения комплекса на колесном и гусеничном шасси.



В первом варианте ЗРПК предполагалось использование двухдипапазонной многоцелевой радиолокационной станции 1РЛ36 "Роман", созданной в 1995 г. ОАО "Корпорация "Фазотрон-НИИР". Станция предназначалась для использования в системах управления наземными и корабельными зенитными комплексами.
В 2005 году для использования в комплексе совместно с ОАО "РАТЕП" была разработана новая станция 1РС2-Е. Но обе станции разработчиками "Панцирь-С1" были признаны неудачными.
В 2005 году разработчики предложили новый проект комплекса. По согласованию с заказчиком (ОАЭ) было увеличено время на разработку и установлены другие сроки его поставки - первые комплексы должны быть переданы заказчику в 2006 году и завершены в последующие три года.

Макет нового комплекса "образца 2006 г." демонстрировался на выставках "Евросатори-2006" и МВСВ-2006. Наряду с другими особенностями, установка новой многофункциональной РЛС сопровождения с фазированной антенной решеткой миллиметрового диапазона волн позволит увеличить число одновременно обстреливаемых целей с двух до четырех, расширить зону их обнаружения и захвата на сопровождение по дальности (200-20000 м) и высоте (до 15000 м.). Кроме того, будут увеличены до 1000 м/с скорость поражаемых целей и помехоустойчивость комплекса.

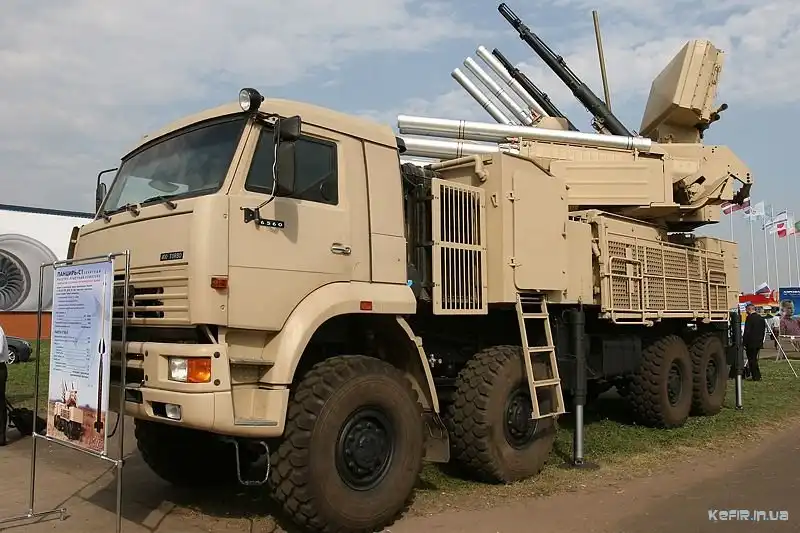

Одновременно были разработаны варианты исполнения ЗРПК "Панцирь-С1" для мобильного и стационарного использования. В первом случае он может быть установлен на гусеничном (ГМ352М1Е белорусского производства) или колесном (типа МЗКТ-7930, КамАЗ-6350 и др.) шасси, во втором – в виде стационарного защищенного комплекса ПВО объектового прикрытия. Комплексы, поставляемые в ОАЭ, предположительно, будут мобильными и размещаться на колесном или гусеничном шасси.

Совместно с ГУП "КБП" в создании комплекса участвовали: ОАО ВНИИРТ (РЛС 1РС1-1Е обнаружения целей дециметрового диапазона), ФГУП "Воронежский НИИ связи" и ОАО "Концерн "Созвездие" (автоматизированный комплекс средств связи для обмена данными между БМ), ЗАО "Центр волоконно-оптических систем передачи информации" (средства передачи данных) и НПО "Государственный институт прикладной оптики" (тепловизионный канал оптической подсистемы наведения комплекса).
Основные элементы комплекса предполагается производить на мощностях ОАО "Туламашзавод" и ОАО "КЭМЗ".
Основные особенности
Основные особенности ЗРПК "Панцирь-С1":
• высокоинтеллектуальная многорежимная и многодиапазонная адаптивная радиолокационно-оптическая система управления, обеспечивающая ее высокую помехоустойчивость и эксплуатационную надежность;
• два (радиолокационный и оптический) независимых канала для одновременного обстрела двух целей, действующих с разных направлений;
• возможность автоматического сопровождения до 20 целей и одновременного (залпового) пуска двух ракет по одной из них;
• автоматический режим ведения боевой работы от момента поиска целей до их обстрела, улучшающий временные характеристики функционирования ЗРПК и снижающий психофизические нагрузки на членов боевого расчета при сохранении возможности перехода в полуавтоматический режим;
• пассивный режим боевой работы в ИК- и длинноволновом диапазоне с автоматическим сопровождением целей, обеспечивающий высокую точность наведения оружия;
• высокая боевая производительность за счет малого времени реакции (до 6 с), высокой скорости полета ЗУР и двух независимых каналов ее наведения на цель, функционирующих в секторе 90х900;
• возможность обстрела целей штатным вооружением с места и в движении.



Назначение
ЗРПК "Панцирь-С1" предназначен для противовоздушной обороны малоразмерных объектов военно-государственного значения в любой погодно-климатической и радиоэлектронной обстановке днем и ночью. Его боевые возможности обеспечивают эффективную борьбу с любыми типами современных пилотируемых и беспилотных СВН, в том числе и авиационным бортовым высокоточным оружием. При необходимости комплекс может быть использован для поражения легкобронированных наземных (надводных) целей и живой силы противника.



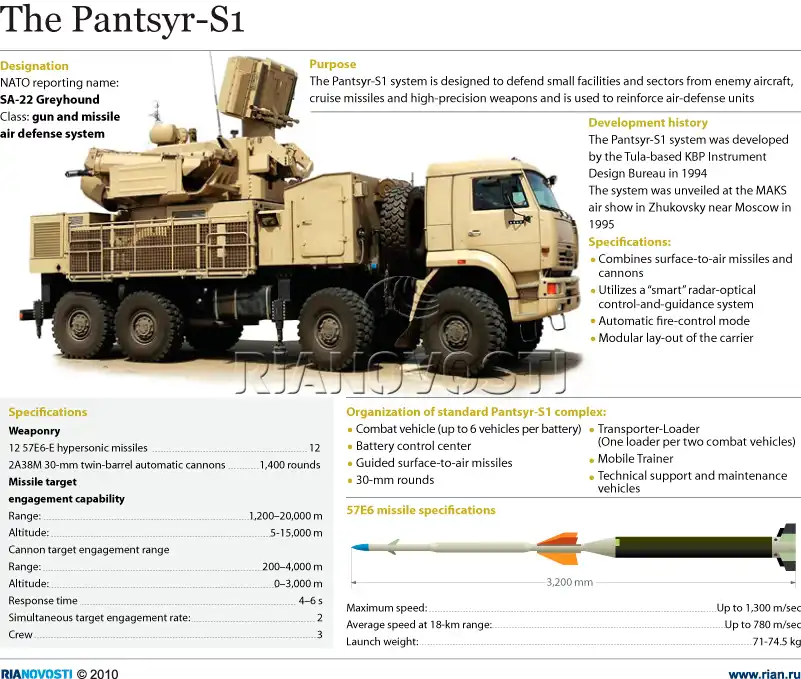

Состав
Комплекс «Панцирь-С1» типового состава включает боевые средства, средства технического обслуживания и учебно-тренировочные средства.
К боевым средствам относятся: боевая машина (до 6 в батарее) с комплектом ЗУР 57Э6Е и 30-мм выстрелов, батарейный пункт управления, транспортно-заряжающая машина (одна на две БМ). Боевые средства решают задачи обнаружения целей, определения их государственной принадлежности, выбора наиболее опасных из них и последующего обстрела ракетным или пушечным вооружением.

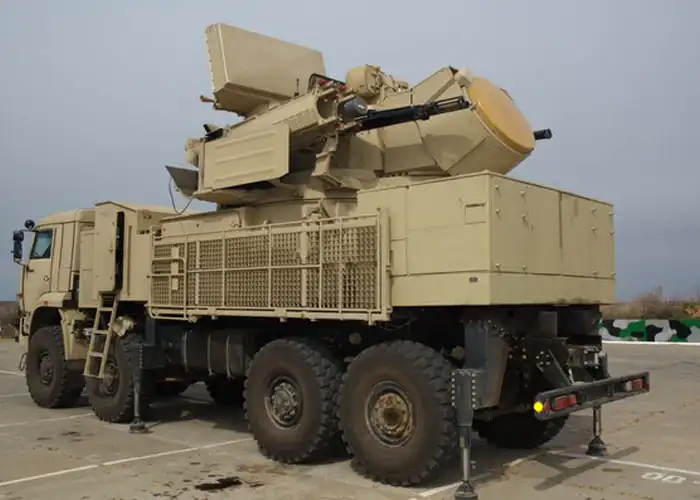

Боевая машина, основной элемент комплекса, обеспечивающий обнаружение, опознавание и последующий обстрел целей ракетным и артиллерийским вооружением.
Для выполнения этих задач в составе БМ имеются средства обнаружения и опознавания целей (обзорная РЛС, НРЗ, оптико-электронные средства), огневые средства (2 блока по 4-6 ЗУР в ТПК и две 30-мм пушки) и средства управления боевой работой, система спутниковой навигации, средства связи и другая аппаратура, которые обеспечивают ее автономную боевую работу на месте и в движении, а также в составе систем ПВО различного уровня.

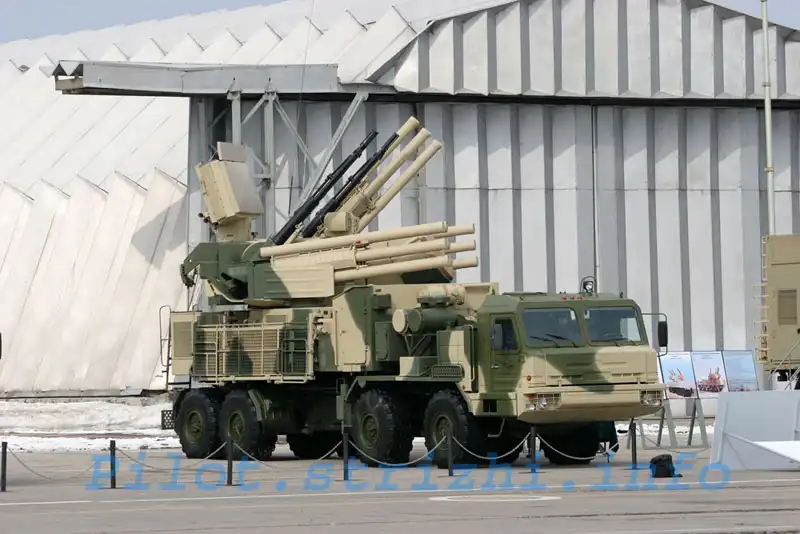

Все основные системы и средства боевой машины размещены в унифицированном башенном модуле, который может быть установлен на базе сухопутных и морских носителей. Модульный принцип построения позволяет, с учетом пожеланий заказчика, создавать варианты комплекса в самоходном (на колесной и гусеничной базе), контейнерном, стационарном или в шельтерном исполнении. В последнем случае расчет может вести боевую работу из оборудованного укрытия с использованием выносных пультов управления, что значительно повышает его живучесть в условиях огневого поражения средств ПВО противником.

Разработаны варианты размещения башенного модуля ЗРПК "Панцирь-С1" на боевых кораблях и катерах в качестве корабельного зенитного комплекса, может быть создан автономный войсковой самоходный зенитный комплекс на гусеничном (база "Тунгуски", БМП-3) или колесном (база БТР-80) шасси с различными вариантами вооружения. Это снижает стоимость вооружения и унифицирует его как внутри одного вида войск, так и между ними.

Режимы боевой работы БМ ЗРПК "Панцирь-С1":
• автономный с полным циклом поиска, обнаружения, опознавания, выбора наиболее приоритетной цели, ее захвата, последующего сопровождения и обстрела ракетно-пушечным вооружением;
• в составе подразделения из нескольких БМ с использованием телекодовой связи между ними. При этом каждая из машин подразделения реализует полный цикл боевой работы по выбранным целям, а информация о них передается на другие БМ для автоматического исключения из перечня "обрабатываемых" ими целей;
• под управлением и по данным целеуказания батарейного КП. БМ после получения ЦУ в дальнейшем функционируют в автономном режиме;
• по принципу "ведущий-ведомый", когда одна из БМ назначается ведущей, а остальные – ведомыми. Ведущая БМ функционирует в качестве командного пункта и выдает целеуказания ведомым, последние принимают их по телекодовой линии связи, в дальнейшем все боевые машины работают как в автономном режиме.

Обзорная РЛС с НРЗ служит для обнаружения, определения государственной принадлежности и координат целей на дальности 36-38 км, а также выдачи данных ЦУ для их обстрела.

Многорежимная и многоспектральная ОЭС предназначена для автоматического сопровождения до 20 целей, выдачи информации о них с точностью 0,40 по азимуту, 0,70 по углу места и 50 м по дальности, а также выбора вида оружия и огня. Пассивный режим работы в ИК- диапазоне волн с логической обработкой сигнала и автоматическое сопровождение целей обеспечивают высокую точность наведения ЗУР на цель. В зависимости от принятого решения система управления позволяет обстрелять одну цель залпом из 2-х ракет или одновременно две цели, действующих с различных направлений.

Гиперзвуковая ЗУР 57Э6 (экспортное обозначение 57Э6Е) представляет собой двухступенчатую твердотопливную ракету с высокими летно-баллистическими характеристиками, которая является основным средством поражения различных типов целей в пределах ее досягаемости. Ракета выполнена по бикалиберной схеме с отделяемым стартовым двигателем диаметром 170 мм, командной системой наведения с воздушно-динамическим рулевым приводом, ИК- и радиопеленгацией цели. Внешне и по компоновке ЗУР 57Э6 похожа на ракету 9М311 ЗПРК "Тунгуска".



Для поражения целей маршевая ступень ракеты оснащена мощной БЧ с поражающими стержневыми элементами, контактным и неконтактным (радиолокационный, радиус срабатывания до 9 м) взрывателями. Средняя скорость полета ЗУР по траектории составляет около 780 м/с (максимальная - до 1300 м/с, получает в течение 1,5 с на стартовом участке полета).
Артиллерийское вооружение предназначено для поражения целей осколочно-фугасными, осколочно-трассирующими или бронебойно-зажигательными снарядами. В ЗРПК "Панцирь-С1" установлены скорострельные двуствольные 30-мм зенитные автоматы 2А38 с ленточным питанием (аналогичны автоматам ЗПРК "Тунгуска"), которые обеспечивают обстрел воздушных целей на дальности до 4000 м. При темпе стрельбы до 5000 выстрелов в минуту и начальной скорости снарядов до 970 м/с, живучесть ствола составляет не менее 8000 выстрелов. Возимый боекомплект одной БМ - 1400 унитарных патронов. Масса одного автомата составляет 230 кг.

Мощное ракетно-пушечное вооружение комплекса в совокупности с двумя (радиолокационным и оптическим) независимыми каналами управления обеспечивает одновременный обстрел двух воздушных целей и высокую вероятность их поражения.
Средства технического обслуживания предназначены для поддержания комплекса в постоянной боевой готовности, а также контроля ЗУР до момента их боевого применения. Для решения этих и других задач предназначены машины технического обслуживания и ремонта механических узлов, радиоэлектронной аппаратуры, юстировочная машина и транспортная машина для перевозки запасных частей.

Для обучения и тренировки расчетов БМ основным приемам боевой работы и техническому обслуживанию комплекс имеет учебно-тренировочные средства (классный и мобильный тренажеры).
Состояние

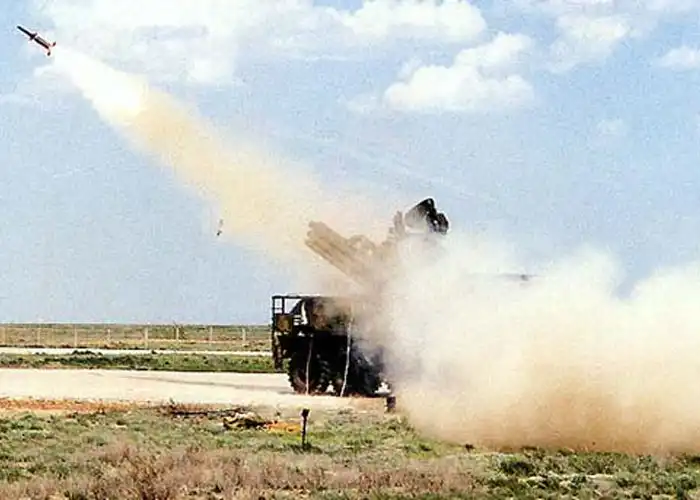

В середине 2006 г. ЗРПК "Панцирь-С1" прошел испытания с боевыми пусками ракет на полигоне Капустин Яр. После их завершения комплекс будет направлен в ОАЭ для проведения завершающего этапа демонстрационных испытаний и окончательного подтверждения своих характеристик. Предполагается, что после выполнения условий основного контракта возможны дополнительные поставки еще 28 комплексов в течение 2009-2010 гг.

В настоящее время, с учетом имеющихся результатов и опыта боевого применения других средств ПВО, комплекс продолжает совершенствоваться.

В 2006 г. заключен контракт с Сирией на поставку 36 комплексов. Планируется, что по завершении испытаний ЗРПК "Панцирь-С1" будет принят на вооружение Российской армии.



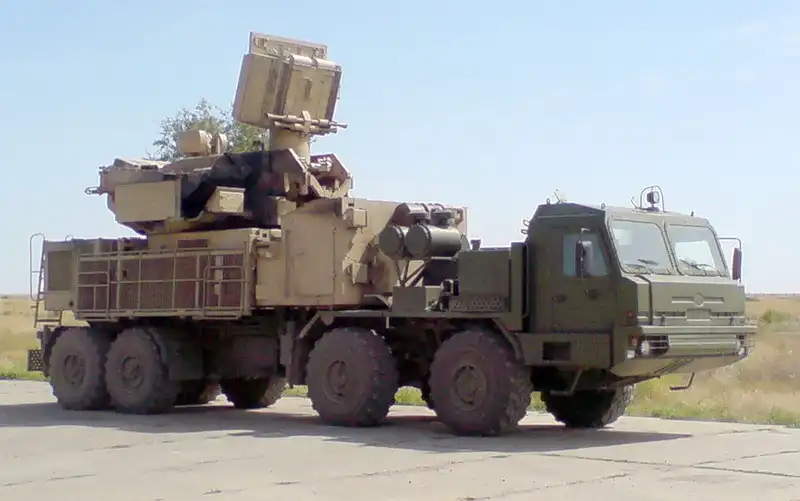

В ходе международного авиационно-космического салона МАКС-2007 был разработчики представили последний вариант БМ "Панцирь-С1".
