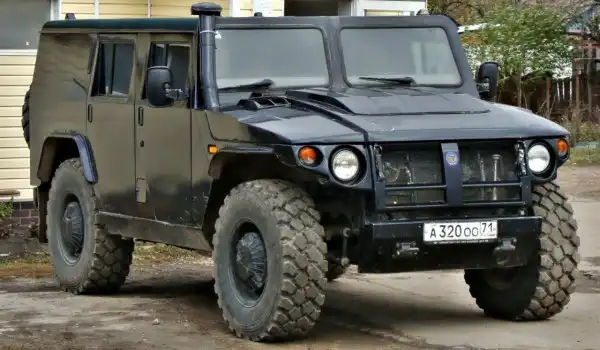

ГАЗ "Тигр"

История создания
Заказчиком многоцелевого транспортного средства выступило военное ведомство ОАЭ, выделив на разработку и изготовление опытных образцов 60 миллионов долларов США. Первые образцы Tiger HMTV были представлены в Абу-Даби на Международной выставке вооружения IDEX-2001. Автомобили заказчику понравились, но в результате контракт на поставку Тигра так и не был подписан.
Так у ГАЗа остался задел — разработанный и готовый к серийному производству автомобиль. На ГАЗе были собраны несколько автомобилей второй серии — с иной внешностью и интерьером. Именно они под названием ГАЗ-2330 «Тигр» были представлены на МIMS-2002.


Конструкция
Автомобиль предназначен для перевозки людей и различных грузов по дорогам и бездорожью. Представляет собой шасси рамной конструкции, несущее на себе основную часть агрегатов и кузов. Кузов автомобиля цельнометаллический пятидверный с грузовым отсеком, рассчитан на перевозку четырёх человек и от 500 до 1000 кг груза. В процессе проектирования решалась задача унификации автомобиля по узлам с БТР-80 и бронированным автомобилем ГАЗ-39371 "Водник. Грузовое отделение отделено от пассажирского перегородкой. Также есть вариант пикап.


В стандартную комплектацию автомобиля входят: гидроусилитель руля, независимая торсионная подвеска всех колёс с гидравлическими амортизаторами и стабилизаторами поперечной устойчивости, раздаточная коробка с возможностью блокировки межосевого дифференциала, главные передачи с самоблокирующимися дифференциалами, колёсные редуктора и автоматическая подкачка шин. На ГАЗ-2330 дополнительно могут быть установлены: кондиционер; электрическая лебёдка; аудиосистема; электростеклоподъёмники; дополнительный отопитель; предпусковой подогреватель; независимый отопитель; ABS.


Блокировка межосевого дифференциала включается кнопкой на панели, а понижающий ряд трансмиссии включается рычагом. Межколесные дифференциалы — кулачковые, самоблокирующиеся. Позаимствованы у БТР, как и сама подвеска колес на сдвоенных поперечных рычагах. Кроме этого, у БТР взята еще и централизованная система подкачки колес. «Зубастые» шины — это Michelin X размерности 335/80 R20. Такие же шины, но большего размера (14.00 R20 XZL), позволяют раллийным КамАЗам мчаться с бешеной скоростью по жесточайшему бездорожью. Импортные покрышки поставили потому, что у нас выпускают либо шины поменьше, либо еще больше.


Под капотом - 180-сильный турбодизель Cummins B-180. В качестве альтернативы предусмотрены 215-сильный Cummins B-215 и 197-сильный ГАЗ-562. Впрочем, огромный моторный отсек может принять практически любой мотор


Как и полагается автомобилю двойного предназначения, Тигр имеет бронированную версию. Опираясь на накопленный при разработке боевых машин опыт, газовцы заранее предусмотрели бронированный вариант. Корпус сваривается из термообработанных бронелистов толщиной 5 мм, после чего он подвергается отпуску для снятия внутренних напряжений. Бронированная машина тяжелее обычной, со стальным кузовом, на 700 кг. Бронированный кузов получился настолько прочным, что можно было вполне обойтись и без отдельной рамы как на бронетранспортерах. Но в целях унификации бронированный кузов сделали съемным. Так что на одно и то же шасси можно устанавливать разные кузова — закрытые пассажирские, бронированные, с грузовой платформой. «Тигр» может перевозить полторы тонны груза.

Основные модификации:
- СПМ-1 "Тигр" ГАЗ-233034 - специальная полицейская машина (СПМ), базовый вариант; серийно производится с 2005 г. По состоянию на 2009 г. - в производстве. Вместимость - 9 чел. Существует разные версии - у ранних моделей есть бойницы в виде крупных заслонок в корпусе и дверях. Окна распашные. В крыше два люка прямоугольной формы без креплений под тяжелое стрелковое вооружение. Предусмотрен кондиционер и место под радиостанцию. На крыше автомобиля может устанавливаться дистанционно управляемая установка отстрела специальных средств для разгона демонстраций "Лафет".


- СПМ-2 "Тигр-Альфа-ВВ" ГАЗ-233036 - специальная полицейская машина - бронированный автомобиль 5-го класса защиты; серийно производится с 2005 г., по состоянию на март 2009 г. - в серии. Вместимость - 9 чел. Окна выполнены в виде блоков "окно-бойница", встроены в корпус и не открываются. В крыше два люка прямоугольной формы без креплений под тяжелое стрелковое вооружение. Предусмотрен кондиционер, место под радиостанцию и систему электромагнитной защиты (СЭМЗ) от подрывов радиофугасов.


- "Тигр" ГАЗ-233014 - специальное транспортное средство (СТС) - бронированный армейский автомобиль, принят на вооружение ВС России в 2007 г. (принят на снабжение ВС), серийно производится с 2006 г. (в 2010 г. еще в серии) Арзамасским машиностроительным заводом. Вместимость 6 чел. Автомобиль оборудован круглым поворотным двустворчатым люком на крыше и распашными окнами. Размер люка позволяет вести огонь двух стрелкам в разные стороны. После принятия машины на вооружение планировалось оснащение креплениями под 30 мм автоматический гранатомет АГС-17 / АГС-30, 12.7 мм пулемет "Корд" или 7.62 мм пулемет ПКМ или ПКП "Печенег". Внутри машины оборудованы места для укладки по-походному пулеметов, АГС, РПГ-22, РПГ-26, РШГ-2, ПЗРК типа "Игла" или "Игла-С". Первые поставки в ВС России - 2007 г.






- "Тигр" ГАЗ-233001 - небронированная гражданская версия "Тигра", второй автомобиль с подобным индексом; выпущен небольшой серией начиная с 2008 г. Владельцами таких автомобилей стали Никита Михалков, Валерий Шанцев, Владимир Жириновский, Андрей Михалков-Кончаловский (продан в Новосибирск, тюнинговому центру). Более широкие продажи автомобиля в розницу начались в 2009 г., тогда же анонсировано серийное производство на Арзамасском машиностроительном заводе. Автомобиль представлен в двух комплектациях - "люкс" и обычной. На автомобиль может устанавливаться лебедка для самовытаскивания, система ABS, автоматическая коробка передач. А отделка салона ограничена только фантазией заказчика.




Технические характеристики:

Длина: 5160 (5700) мм
Ширина: 2200 мм
Высота: 2200 мм
Клиренс: 400 мм
Мощность двигателя: 180 и 215 л/с
Масса: от 6100 до 7600 кг
Масса груза: 1200 кг
Максимальная скорость: 140 км/ч (Iveco LMV M65: 130 км/ч)
Запас хода: 900 км (Iveco LMV M65: 500 м)
Глубина брода: 1,2 м (Iveco LMV M65: 0,85 м)

Стоимость: от 3,2 до 5,3 млн рублей (Iveco LMV M65 на заводе: небронированная версия - 170 000 евро (~6,8 млн рублей), бронировання версия - от 256 000 евро (~10,2 млн рублей))
