Уникальные и необычные советские автомобили
Сколько советских машин вы знаете? ВАЗ ГАЗ МАЗ и тп? Давайте посмотрим, какие машины делали в Советском Союзе. ГАЗ-62 – наш ответ американцам
ГАЗ-62 (1952г) – прототип армейского внедорожника, создававшийся на замену хорошо зарекомендовавшего себя в войсках во время войны Dodge 3/4 (который поставлялся в СССР по лендлизу). Автомобиль имел габаритные размеры 5000х2100х1800 мм и колесную базу размера 2850 мм, был рассчитан на перевозку 12 человек или 1200 кг груза, максимальная скрость вездехода составляла 85 км/ч. В качестве силового агрегата применялся 6-цилиндровый 76-сильный двигатель.
В конструкции этого автомобиля был применен ряд прогрессивных для того времени решений: для предотвращения попадания воды, грязи и песка барабанные колесные тормозные механизмы были герметизированы, резиновые подушки в заделках рессор снизили объем техобслуживания. Вездеход отличался комфортабельностью: имелся мощный отопитель с обдувом ветрового стекла, а задние рессоры обладали переменной жесткостью, обеспечивая высокую плавность хода. Кроме основного легкового варианта, была разработана также грузовая модификация машины – ГАЗ-62А с кузовом увеличенного обхема и горизонтальным расположением запасного колеса. ГАЗ-62 прошел всенеобходимые испытания и в 1958 году был продемонстрирован в качестве перспективной модели Горьковского автозавода на Всесоюзной промышленной выставке в Москве (позднее – ВДНХ), однако в производство по непонятным причинам запущен не был.

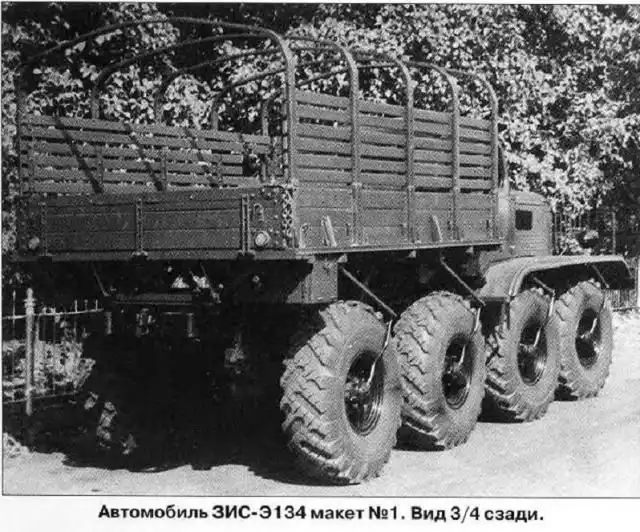

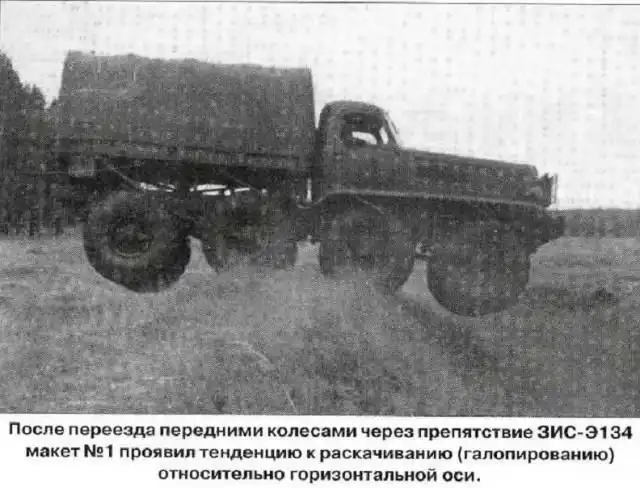

ЗИС-Э134 макет №1
Летом 1954 г. перед только что сформированным СКВ ЗИС, первоначально насчитывавшем всего 20 человек, была поставлена задача: в короткий срок создать принципиально новый средний многоцелевой четырехосный (8×8) автомобиль сверхвысокой проходимости (он же быстроходный артиллерийский тягач АТК-6) грузоподъемностью 5-6 т.
Поскольку опыта разработки таких машин не было, то для изучения вопросов повышения проходимости колесных автомобилей, а также для оценки влияния отдельных конструктивных параметров на проходимость в течение июля-августа 1955 г. был построен опытный четырехосный (8×8) грузовой автомобиль ЗИС-Э134 макет №1.
Опытный ЗИЛ-Э134 доказал свою состоятельность. Практически не уступая гусеничному тягачу по проходимости и силе тяги, он обладал рядом существенных преимуществ - выше скорости движения по шоссе и ресурс ходовой части, дешевле эксплуатация. Проведенные испытания позволили выявить направления дальнейших исследований. И разработчику, и заказчику хотелось видеть более совершенную машину. Согласно требованиям военных, ее грузоподъемность должна была быть не менее 6 т, вес буксируемого орудия вырос вдвое. Тем не менее бесценный опыт, полученный при проектировании, постройке и в ходе испытании ЗИЛ-Э134 макет №1, давал уверенность в успешном выполнении нового задания на высоком техническом уровне.

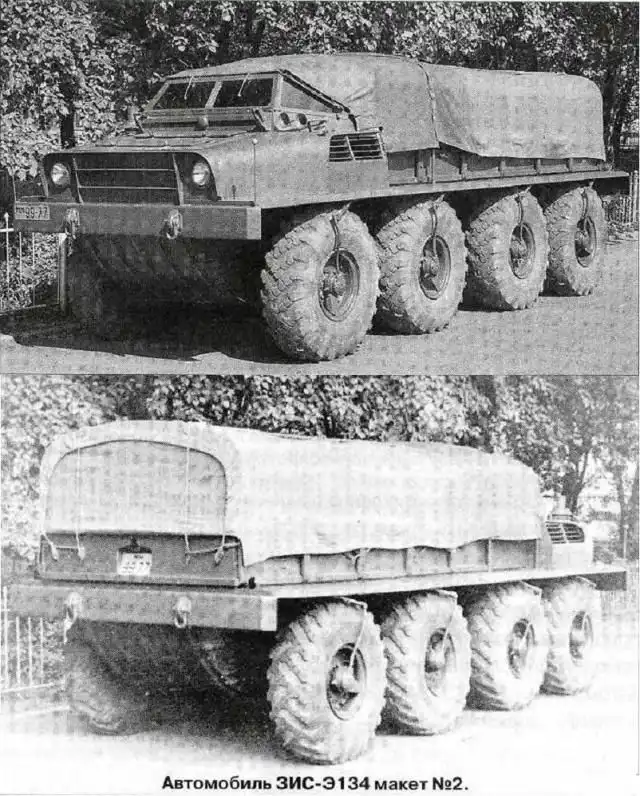

ЗИС-Э134 макет №2
С целью определения параметров и конструктивных решений водоплавающего автомобиля 9 апреля 1956 г. был построен опытный образец 8×8 ЗИС-Э134 макет №2. Он отличался от своего предшественника водоизмещающим корпусом, отсутствием упругой подвески колес (на основании опыта испытаний ЗИС-Э134 макет №1), наличием водомета (установлен не сразу) с поворотным насадком, выполняющим функции водяного руля. Рабочее колесо водомета заимствовали от танка ПТ-76. По силовой установке, трансмиссии, движителю и по системе управления новая машина не отличалась от ЗИС-Э134 макет №1.
МАЗ-505
МАЗ-505 (1962) – опытный полноприводный грузовик с бортовой платформой, создававшийся для армии. В серийное производство эта модель не пошла, скорее всего уступив другой новинке тех лет – ГАЗ-66.

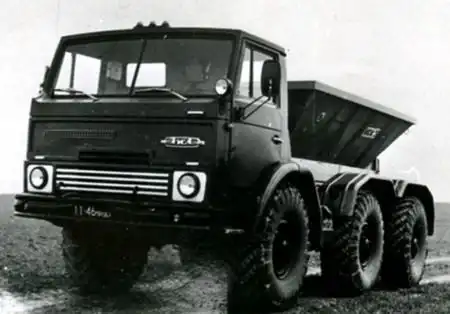

ЗИЛ-132Р - супергрузовик для агропрома
Машина, созданная под руководством ведущего конструктора А. И. Филиппова в отделе главного конструктора ЗИЛ, возглавляемого В. А. Грачевым, обладала рядом интересных особенностей. Шасси имело равномерное размещение трех (2100 + 2100 мм) осей по базе, силовой агрегат (двигатель ЗИЛ-130, форсированный до 165 л.с.) со сцеплением и коробкой передач расположили между первой и второй осями, а стеклопластиковую кабину со стальными дверями — перед двигателем. Трансмиссию выполнили по н-образной схеме, то есть с бортовой раздачей потока мощности так, чтобы колеса каждого борта имели жесткую (бездифференциальную) кинематическую связь между собой. Двухдисковое сцепление снабжалось гидравлическим приводом, а механическая 5-ступенчатая коробка передач — дистанционным управлением. Цилиндрический дифференциал межбортовой раздаточной коробки оснастили механизмом блокировки. На коробку передач монтировался механизм отбора мощности с гидронасосом для привода самосвального кузова или оборудования для внесения удобрений.
Изменение направления движения обеспечивалось поворотом передних и задних управляемых колес за счет гидравлической системы без жесткой связи между передней и задней управляемыми осями. На автомобиль устанавливались шины 16.00–20 диаметром около 1400 мм, что в сочетании с независимой подвеской обеспечивало дорожный просвет от 480 до 590 мм, централизованная система регулирования давления воздуха в шинах и дисковые вентилируемые тормоза с двухконтурным гидроприводом, которые размещались не в ступицах колес, а на бортовых редукторах передних и задних управляемых колес. Среди серийных грузовиков ЗИЛ-132 Р в то время не было равных. Более того, показатели проходимости у машины были столь высоки, что она свободно конкурировала, а во многих случаях и превосходила гусеничные тракторы, использовавшиеся на селе. Но автомобиль построили в единственном экземпляре.
ЗиЛ-Э167 – снегоход повышенной проходимости
ЗиЛ-Э167 (1963) – экспериментальный колесный вездеход повышенной проходимости, разработанный для применения в условиях полного бездорожья при неблагоприятной климатической обстановке. Машина создавалась с применением узлов и агрегатов от практически готового к тому времени шасси «135Л», рама которого была дополнительно усилена. В движение супервездеход приводился двумя двигателями ЗИЛ-375 по 118 л.с. каждый, мощность передавалась по бортовой схеме. Размещались двигатели сзади, для лучшего охлаждения были предусмотрены воздухозаборники по бокам кузова. Огромные колеса, обутые в шины размерностью 21.00-28 и диаметром 1790мм на уникальных стеклопластиковых (!) сборных дисках с металлическими элементами, весили почти в три раза меньше металлических аналогов. Дорожный просвет машины с этими колесами составлял 852 мм, днище было закрыто стальными листами для защиты агрегатов и лучшего скольжения по снегу и грязи.
Кабина водителя и пассажиров была также изготовлена из стеклопластика, в салоне были установлены продольные сиденья. Кабина, позаимствованная у ЗиЛ-135Л, и салон отапливались независимыми отопителями. Кроме прочего на машину устанавливалась лебедка с тяговым усилием в 7 тонн. Подвеска соответствовала таковой на 135Л, барабанные тормоза приводились в действие гидропневматической системой. Во время испытаний машина показала себя отлично, максимальная скорость зимой по шоссе составляла 75 км/ч, по снежной целине 10 км/ч. Однако в серию вездеход не пошел, так как из-за сложности конструкции трансмиссии уступал в плане ремонтопригодности гусеничному тягачу ГТ-1.

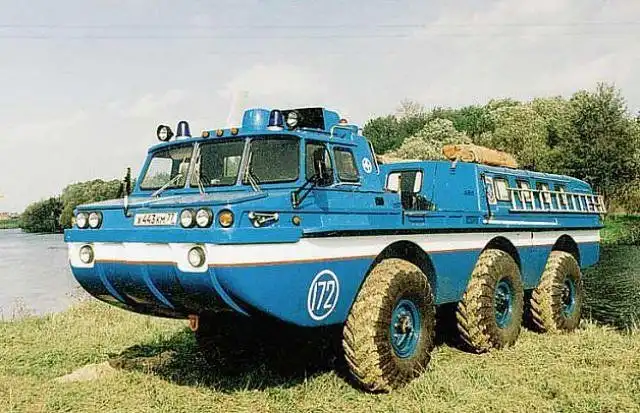

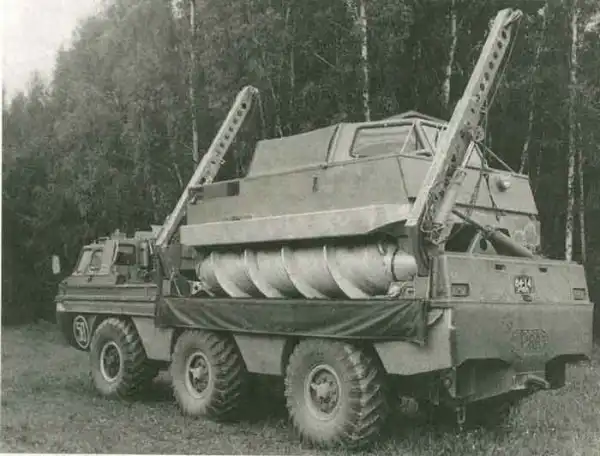

ЗИЛ-49061

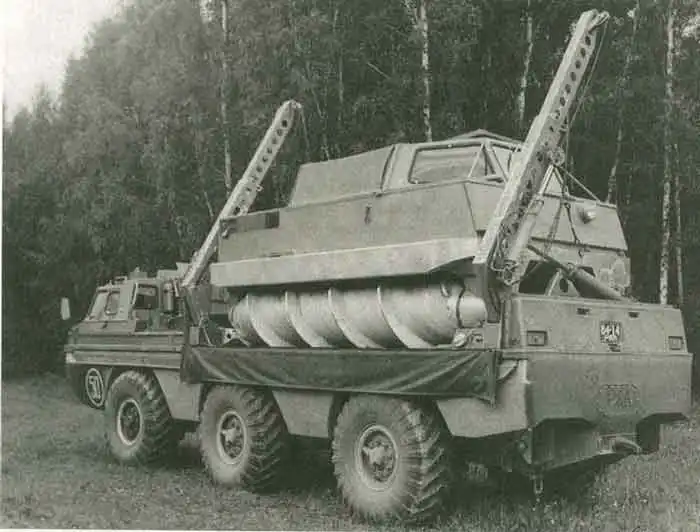

ЗиЛ-49061 — трехосный полноприводный плавающий автомобиль на базе вездехода ЗиЛ-4906. Входит в состав поисково-спасательного комплекса "Синяя птица". На этих амфибиях установили двигатели ЗИЛ-131 с механическими коробками передач; применили независимую подвеску всех колес, два гребных винта; передние и задние колеса сделали управляемыми, причем связь между теми и другими обеспечивалась гидрообъемным следящим приводом, благодаря чему поворот задних колес начинается после поворота передних на угол больше 6°. Очень нестандартным было решение по тормозным механизмам: они дисковые, но размещались не в колесах, а в корпусе машины. Машины комплекса 490 успешно прошли испытания и выпускались серийно в течение многих лет. Эти "Синие птицы" и поныне несут службу в Военно-космических силах. Замены им нет. Две машины 4906 были посланы в Германию во время охвативших ее наводнений летом 2002 г., где очень эффективно использовались для эвакуации жителей из районов затопления. В Европе не нашлось ничего подобного, что вызвало у немцев чувство восхищения и откровенной зависти.
Кроме того, в состав комплекса "Синяя птица" входил ЗИЛ-2906.

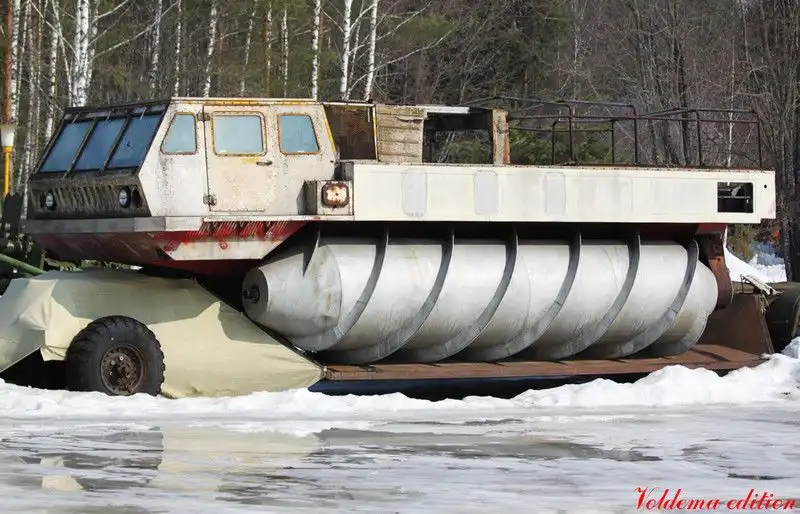

ЗИЛ-2906 — шнекороторный снегоболотоход, возимый на грузовом ЗИЛ-4906. После усовершенствования получил индекс 29061.
Болотоход оснащался двумя роторно-поршневыми двигателямми ВАЗ с бортовой схемой трансмиссии, корпус и шнеки - из алюминиевого сплава, кабина - из стеклопластика. Столь уникальным комплексом, обладающим благодаря ЗИЛ-29061, практически абсолютной всепроходимостью, по сей день не обладает ни одна страна в мире.

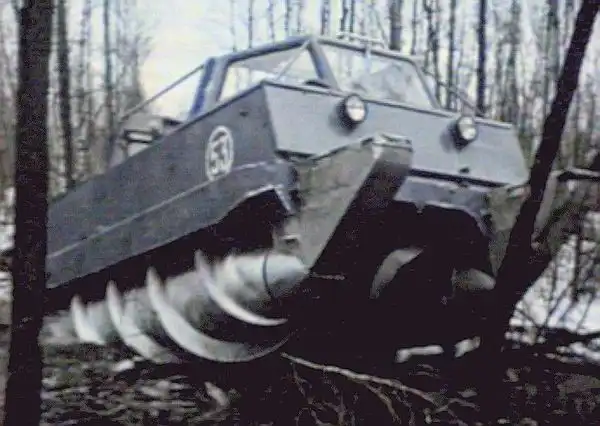

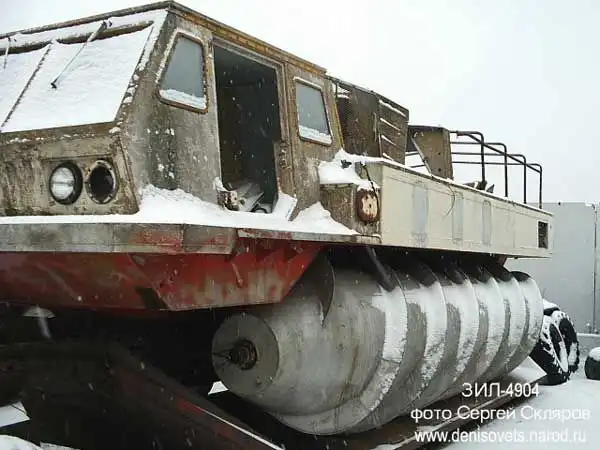

ЗИЛ-4904
Шнекороторный снегоболотоход вездеход ЗИЛ-4904 построен в 1972 году, является самым большим в мире. Полезная нагрузка — 2,5 тонны. Однако он развивал очень небольшую скорость - 10,1 км/ч на воде, 7,3 км/ч на болоте, 4,45 км/ч на сплавнине, 10,5 км/ч на снегу.
Легкие полые или наполненные изнутри полимером (например, пенопластом) шнеки позволяют машине плыть по воде, пересекать такие гиблые места, где застревает или тонет любая колесная и гусеничная техника. Однако так как шнеки изготовлены из твердого материала, обычно из цветных металлов, вездеход на шнеко-роторном ходу абсолютно непригоден для дорог с твердым покрытием. По асфальту, бетону и даже щебню такую машину придется везти на эвакуаторе.

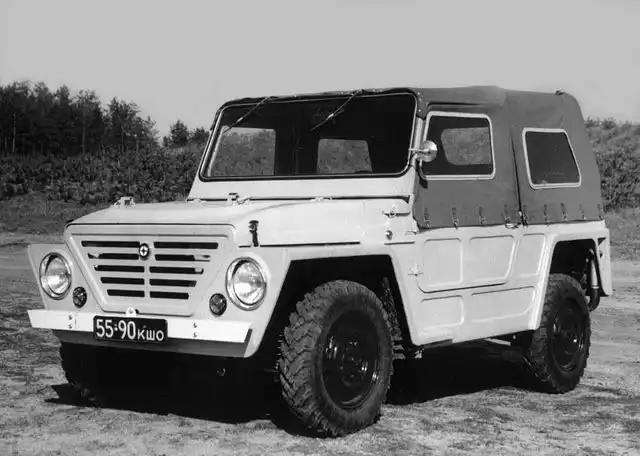

ВАЗ-Э2121 "Крокодил" – ранний прототип легендарной Нивы
ВАЗ-Э2121 «Крокодил» (1971) - ранний прототип экспериментального ВАЗ-2121, с рамой и открытым кузовом, отключаемыми передним и задним мостами. В дальнейшем конструкция автомобиля была практически полностью изменена, всего было выпущена два опытных экземпляра этой модели.

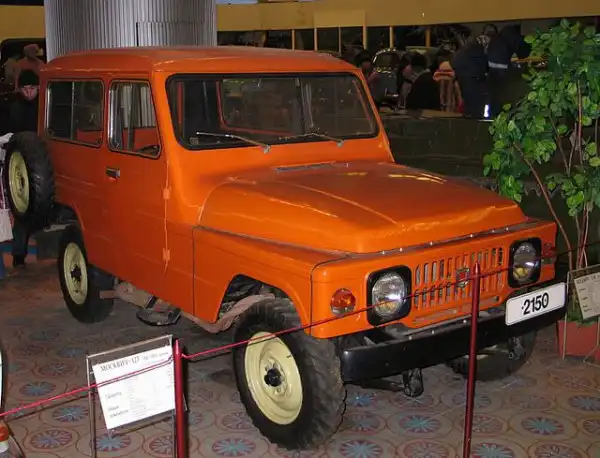

АЗЛК-2150 – прототип внедорожного Москвича
АЗЛК-2150 - легкий внедорожник от АЗЛК, созданный в СССР в 1973 году, в рамках проекта по созданию компактного комфортабельного внедорожника. Агрегатная часть прототипа была унифицирована с моделью М-2140, планировавшейся в то время к производству. Всего было создано два прототипа М-2150 с брезентовым и жестким верхом. Московский внедорожник получился отличным по концепции от «Нивы», более приближенным к «классическим» внедорожникам — с отдельной лонжеронной рамой, неразрезными мостами и жесткими рессорами. В соревновании трех заводов (на АвтоВАЗе — будущий ВАЗ-2121 «Нива», а на ИЖ-маше — Иж-14) победил АвтоВАЗ, сумевший создать наиболее комфортабельную и конкурентоспособную на мировом рынке, хотя и менее «внедорожную», конструкцию.
Прототипом М-2150 заинтересовалось военное ведомство, формально от министерства обороны был получен заказ на выпуск 60 тысяч автомобилей в год на заводе в городе Кинешма, однако до производства дело так и не дошло.

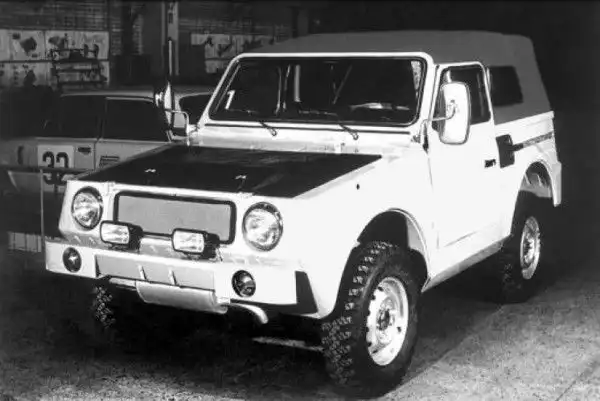

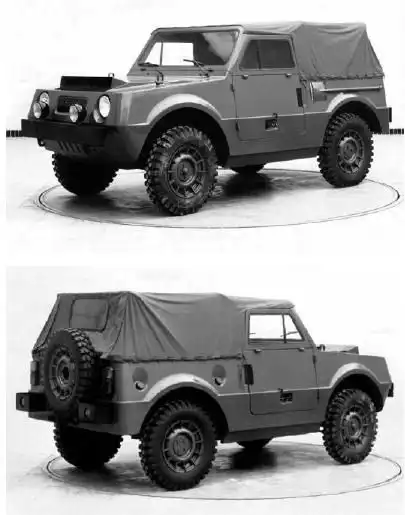

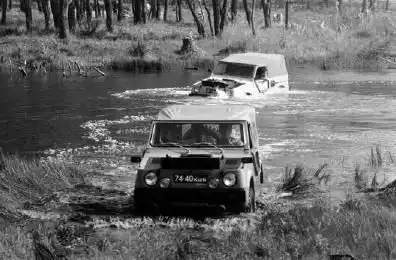

ВАЗ-Э2122 – армейский внедорожник из Тольятти
ВАЗ-Э2122 (1976) – первый вариант опытного, плавающего внедорожника, разрабатывавшегося по заказу Министерства Обороны СССР (изначально проект создавался по собственной инициативе завода). Машина была сконструирована с применением узлов и агрегатов гражданского автомобиля ВАЗ-2121 «Нива», который готовился к производству в то же время. Э2122 отличалась от аналогов в первую очередь оригинальным дизайном, не выдававшим в ней амфибию, небольшими размерами и маневренностью (кпримеру радиус поворота на воде и суше практически не отличался). Герметичный кузов позволял автомобилю при помощи вращения колес передвигаться по воде со скоростью 4,5 км/ч. Двигатель объемом 1,6 литра, постоянный полный привод, способствовали неплохой маневренности автомобиля (на суше и на воде), который совершенно не уступал «старичку» УАЗ-469. От УАЗа (в целях унификации) прототипу досталась лебедка и фаркоп, по просьбе военных бамперы были сделаны максимально плоскими, с утопленными в них фонарями, чтобы можно было толкнуть застрявший впереди автомобиль, лобовое стекло и рамки боковых дверей складывались. Кроме того «джип» был оснащен двумя бензобаками, а конструкция кузова предусматривала установку носилок.
На первом варианте машины тент не имел боковых окон, однако при испытаниях стало ясно, что обзорности назад катастрофически не хватает и они были внесены в конструкцию. Однако герметичность кузова плохо влияла температурный режим работы «нивовских» агрегатов, в результате чего они быстро выходили из строя, легкий кузов не выдерживал серьезных нагрузок. Но прототип заказчикам все равно понравился, было решено продолжать работу и конструировать второй вариант джипа.
ВАЗ-2Э2122 – второй вариант плавающего джипа
ВАЗ-2Э2122 (1977) – второй вариант плавающего внедорожника для армии, созданный на базе прототипа Э2122. На этом прототипе конструкторы ВАЗа постарались учесть все пожелания военного ведомства и избавится от недостатков первой версии: перегрева двигателя и трансмиссии, поломок в выпускной системе, плохой обзорности, а также проработать несколько других важных моментов, вроде возможности запуска при низких температурах.

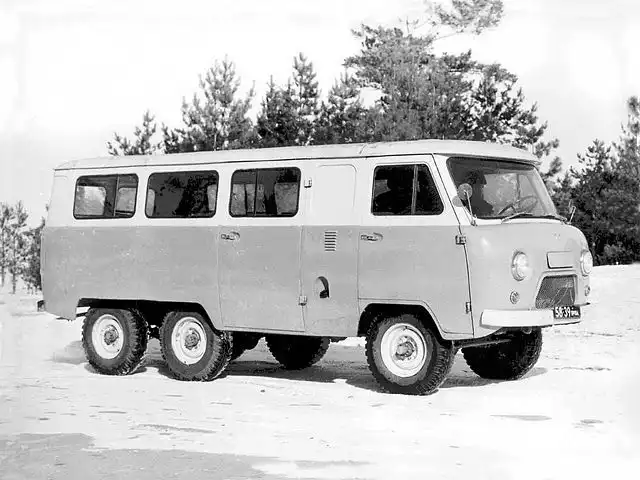

УАЗ-452К – трехосная буханка
УАЗ-452К (1973 г.) – экспериментальный шестнадцатиместный автобус с колесной формулой 6х4. На базе этого автобуса были разработаны реанимационные автомобили «Медея» для нужд грузинских горноспасателей. Также существовал вариант с колесной формулой 6х6, позже в Грузии было налажено мелкосерийное пр-во реанемобилей с 1989 по 1994 примерно по 50 штук в год. Но это проект не был похоронен – автомобиль выпускался с 1989 по 1994 кооперативом «Вездеход» из грузинского города Болниси.

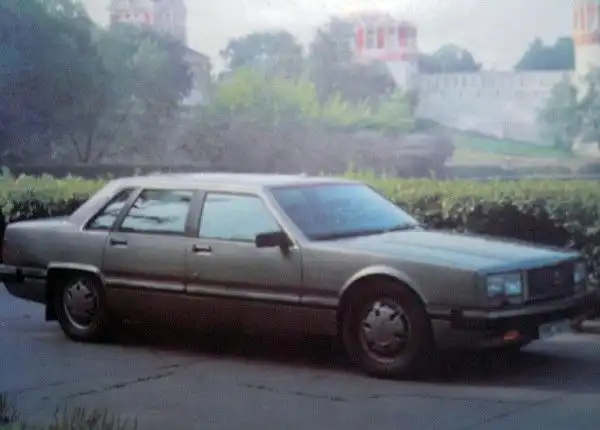

ЗИЛ-4102 – прототип последнего "членовоза"
ЗИЛ-4102 – перспективный лимузин, который должен был заменить устаревший пятиместный седан ЗИЛ-41041. В 1988 году шестой цех ЗИЛа изготовил два опытных образца автомобиля. Принципиальное отличие новой модели от других советских лимузинов заключалось в отсутствии рамы, в связи с этим, конструкторам ЗИЛа пришлось проделать огромную работу над уменьшением вибраций несущего кузова. Новый седан был на полметра длиннее «Волги», и весил на полтонны меньше, чем ЗИЛ-41041. Панели крыши и пола, крышка багажника, капот и бамперы были сделаны из стеклопластика.

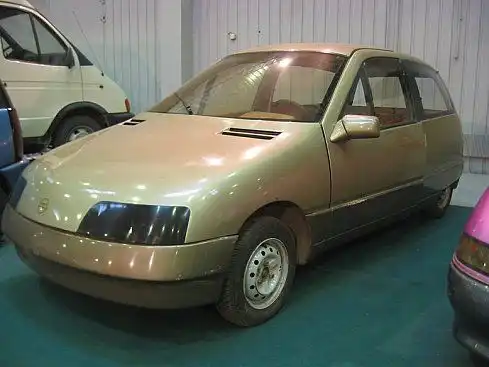

НАМИ-0284 "Дебют" (1987 г.)
Автомобиль — концепт-кар, как писали тогда, "особо малого класса", строили с перспективой использования некоторых решений для серийного автомобиля ЗАЗ.
Оригинальный кузов имел хорошую аэродинамику (коэффициентом лобового сопротивления Сх — 0,23). На автомобиль устанавливали двигатели "Оки" (ВАЗ-1111 и ВАЗ-11113), а на более поздний вариант с несколько измененной отделкой ("Дебют-II") — МеМЗ-245. Планировали также испытания автомобиля с двигателями ВАЗ-11113 с турбонаддувом и МеМЗ с 16-клапанной головкой блока. "Дебют" был оснащен электровакуумным сцеплением, системой круиз-контроля.

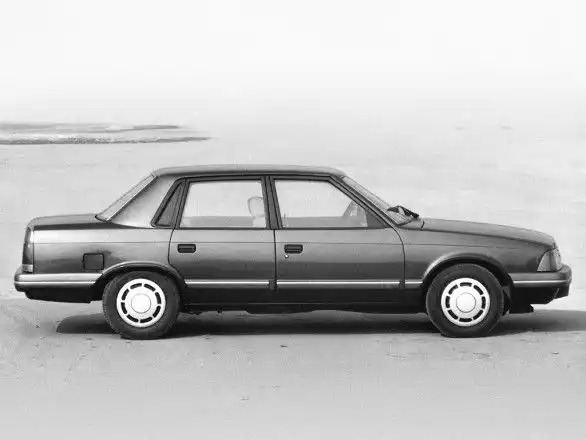

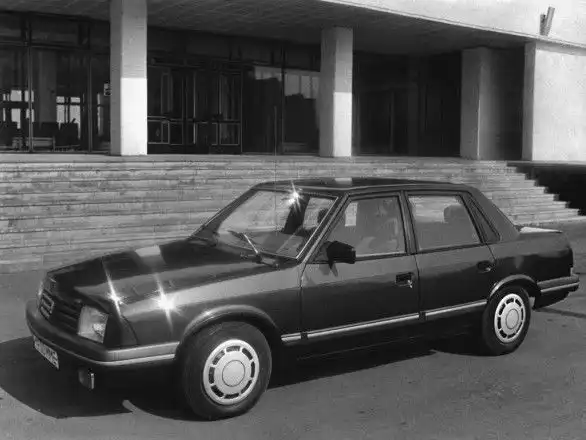

АЗЛК 2142 «Москвич» – опытный седан
АЗЛК 2142 «Москвич» (1990-96) – опытный седан, созданный на основе АЗЛК-2141 и представленный широкой публике в 1990-м году. Автомобиль был полностью испытан и практически готов к производству, планировалось отправить машину на конвейер уже в 1992-м году, оснастив его новым двигателем Москвич-414.
После распада СССР, смерти тогдашнего ген.директора АЗЛК В.П.Коломникова, этим планам не суждено было сбыться, однако с различными двигателями прототип собирался ещё несколько лет. Более того, фактически не существовавший автомобиль позднее послужил базой для выпускавшихся мелкосерийно моделей «Князь Владимир» и «Иван Калита».

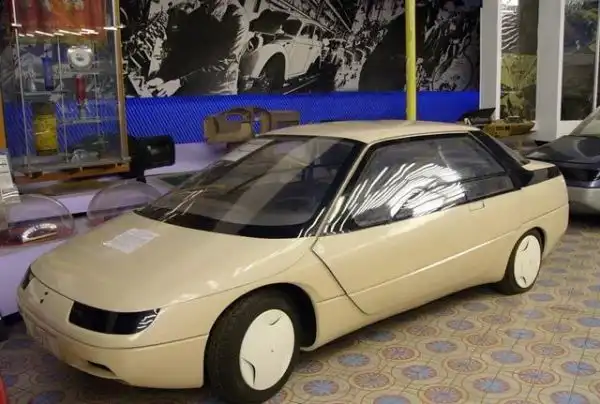

Проект "Истра"
АЗЛК-2144, «Истра» — опытный автомобиль завода АЗЛК, созданный в середине-конце 1980-х годов. Был изготовлен в единственном экземпляре примерно в 1985-88 годах, серийно никогда не производился. Отличался целым рядом уникальных решений, в числе которых — дюралевый кузов без центральной стойки; две широкие боковые двери, открывающиеся вертикально вверх; дизель, работающий на рапсовом масле; прибор ночного видения и индикация показаний приборов на лобовом стекле; уникальная автоматическая трансмиссия.
"Истра" во многом опередила свое время. По тем временам, эта машина намного превосходила своих предшественников.
Единственный макетный образец, ранее хранившийся в музее АЗЛК, находится теперь в музее на Рогожском валу в Москве.

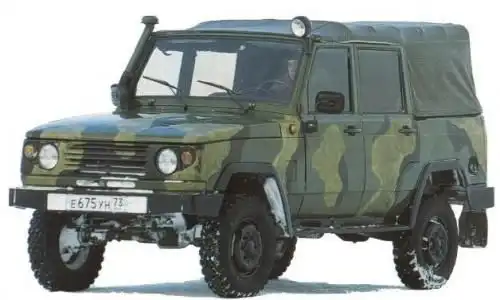

УАЗ-3170 Симбир
В 1975 году на УАЗе, при главном конструкторе Старцеве, началась разработка, а в 1980 году увидел свет демонстрационный макет "автомобиля общего назначения повышенной проходимости" УАЗ-3170 "Симбир". Машина имела дорожный просвет 325 мм и высоту 1960 мм - оба параметра отличались от "469-го" (215 и 2050 мм). Подвеска была зависимой пружинной. Ведущим конструктором темы "ГАК" и руководителем группы испытателей был Александр Сергеевич Шабанов. Военные образцы машины проходили испытания и защиту проекта в МО в 1982-1983 годах.
Впоследствии по результатам родился второй вариант "Симбира" - УАЗ-3171 (1985-1987гг).
Симбир 1990 года армейский
Симбир 1990 года гражданский

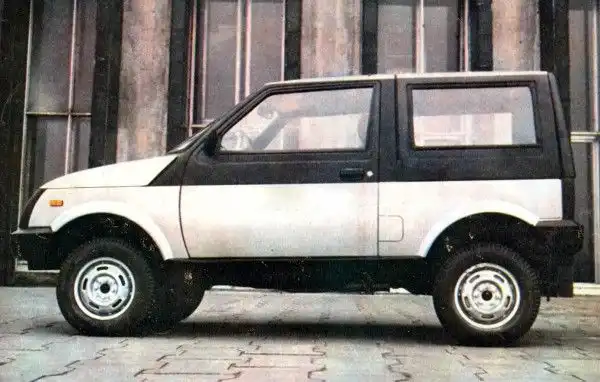

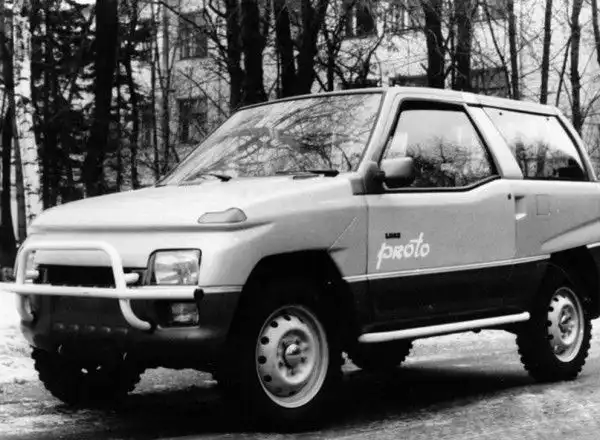

НАМИ-ЛуАЗ «Прото» – призрак российского проселка
НАМИ-ЛуАЗ «Прото» (1989) – прототип созданный в Ленинградском отделении НАМИ в рамках конкурса, объявленного Минавтосельхозмашем, командой конструкторов и дизайнеров под руководством Г.Хаинова. Кузов представлял собой металлический каркас, на который навешивались пластиковые панели, что упрощало ремонт, улучшались эксплутационные качества автомобиля. В качестве силовой установки использовался двигатель МеМЗ-245 от «Таврии», трансмиссия была разработана практически заново: неотключаемая карданная передача, коробка передач приводящая в движение и подключаемый передний мост (без раздаточной коробки). Коробка передач, отбор мощности на передний привод, передняя главная передача были собраны в одном блоке. Передняя подвеска независимая (Мак-Ферсон), задняя зависимая (Де Дион). Мотор вместе с передней подвеской и радиатором монтировался на съемном подрамнике, что облегчало ремонт и сборку автомобиля. Салон «Прото» рассчитан на четверых пассажиров, сиденья трансформировались, образуя единое спальное место. Задняя часть крыши снималась, предусматривалась возможность установки тента.
Параллельно с «Прото» на ЛуАЗе в рамках конкурса разрабатывался свой вариант будущей машины, которая имела серьезные отличия.

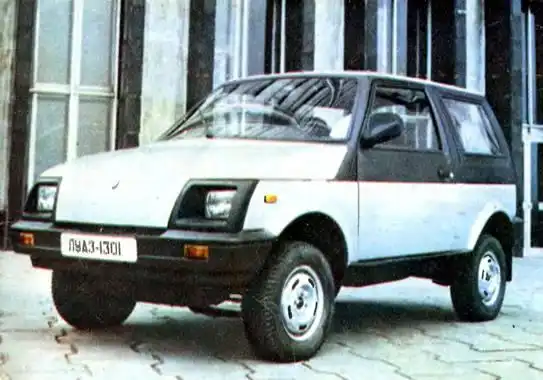

ЛуАЗ 1301 (1984/88/94) – прототип легкого внедорожника, который должен был заменить на конвейере устаревшую модель 969М. Первый вариант машины был сконструирован ещё в 1984-м году и представлял собой всё тот же 969М с новым кузовом. Прототип 1988-го года отличался каркасно-панельным кузовом (стальной каркас и пластиковые панели), пневмоэлементами в независимой пружинной подвеске, позволяющими изменять дорожный просвет. В качестве силовой установки был применен модернизированный двигатель МеМЗ-245 от «Таврии».
Привод всех колес – постоянный, в трансмиссии имелся блокируемый межосевой дифференциал. Крыша и боковины снимались, позволяя легко превратить джип в пикап, планировалась также версия и с мягким верхом. Задняя дверь машины была выполнена из двух секций – верхней и нижней, запасное колесо и набор инструментов размещались в нишах под передними сиденьями, таким образом полностью освобождая багажный отсек. Но по непонятным причинам не был выбран ни один вариант машины, а через год стало совсем уж не до прототипов.

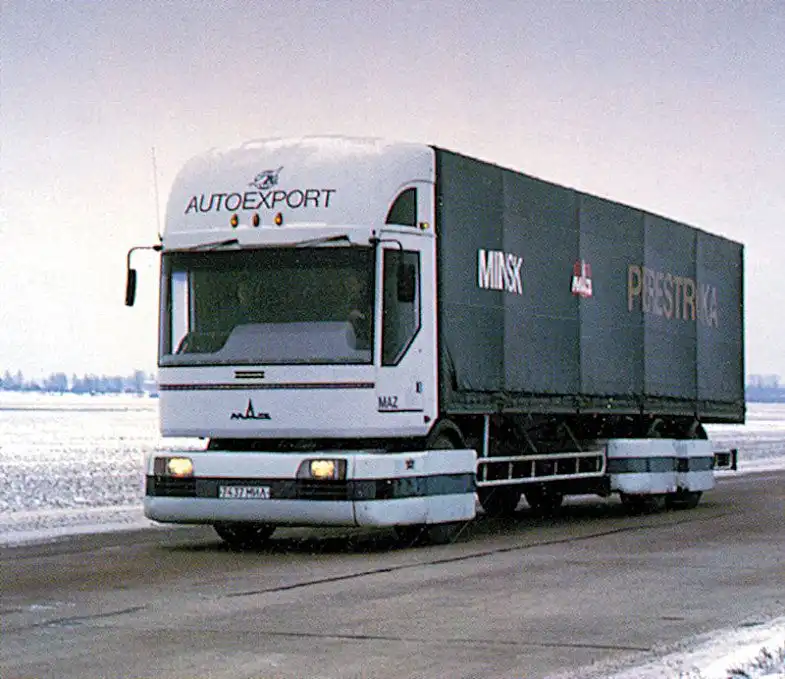

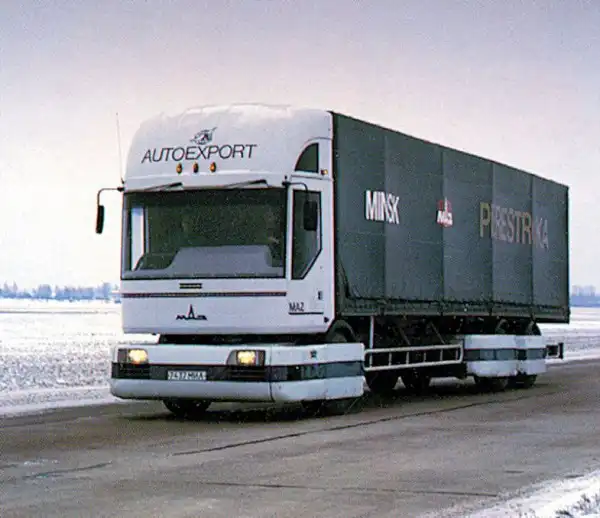

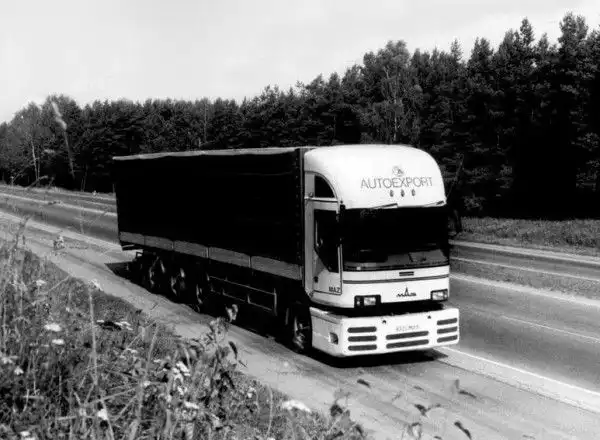

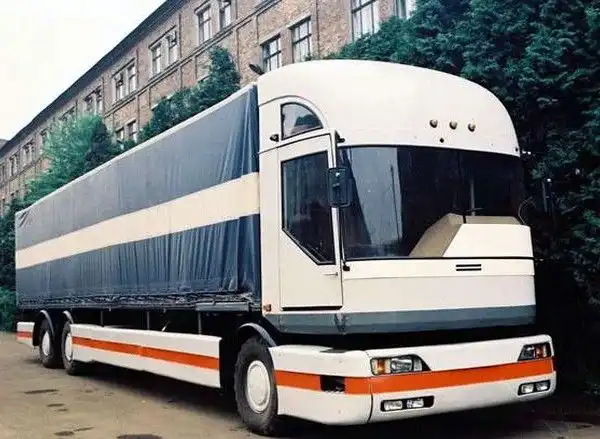

МАЗ 2000 «Перестройка»
МАЗ 2000 «Перестройка» (1988) – прототип магистрального грузовика, отличавшийся оригинальной модульной конструкцией: спереди располагалась большая часть агрегатов – двигатель, коробка передач, ведущий мост и рулевое управление. При необходимости любая из «пассивных» тележек заменялась подобным набором агрегатов, позволяя строить автопоезда любой длины и грузоподъемности.
Это была первая советская машина, предназначенная специально для дальнобойщиков. Осенью 1988-го года на Парижском автосалоне эта конструкция получила очень высокую оценку, но в производство прототип так и не попал, по понятным причинам. Не ту страну назвали Гондурасом. Конечно, это далеко не весь список. Была еще масса интересных проектов, которые так и остались в единичных экземплярах. А то и вовсе в виде чертежей. Но есть еще более интересная категория советских машин. САМОДЕЛЬНЫЕ АВТОМОБИЛИ Почему бы и нет? Если у тебя есть техническое образование, варит котелок, а клешни растут не из жопы - так почему бы не построить свой собственный автомобиль? В СССР это было вполне возможно. В 60-е годы известный журнал "Техника-молодежи" возглавил движение самодеятельного автомобилестроения в СССР. За 20 лет на страницах журнала, на экранах телевизоров, во время множества автомобильных пробегов по стране, глазам миллионов читателей и зрителей предстали десятки самодельных автомобилей.Огромное дело в популяризацию самодеятельного автомобилестроения в 80-е годы внесла передача "Это вы можете" (ЭВМ), которая пользовалась всенародным вниманием. На каждую передачу, длившуюся 45 минут, телевидение получало до полумиллиона писем (!!!). Из всех проектов той поры я отобрал самые интересные.

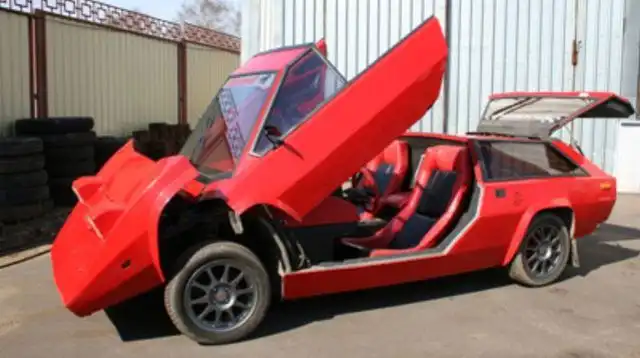

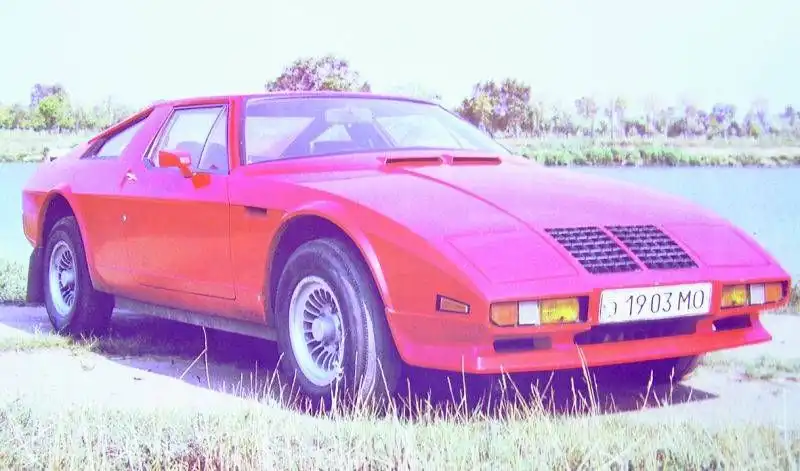

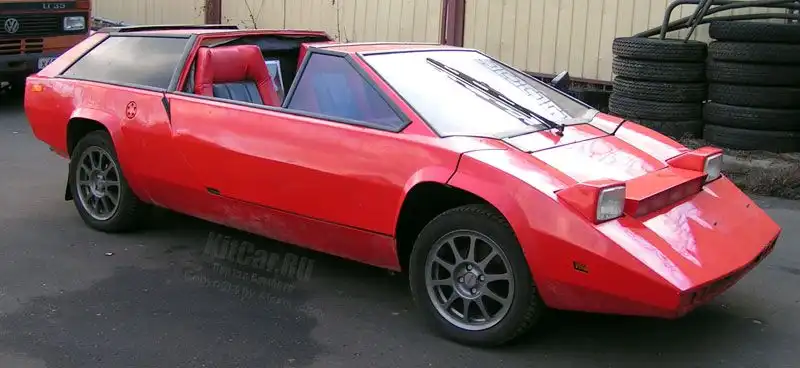

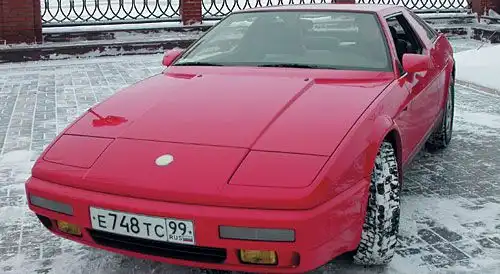

Панголина
Как и первые изделия Форда и Бенца, легенда советского авторского автомобилестроения – «Панголина», была спроектирована и построена практически одним человеком. Александром Кулыгиным. В отличие от забавной «Этажерки» или «Муравья», «Панголина» Кулыгина являлась полноценным автомобилем, созданным опытным и талантливым конструктором.
Основным конструкционным материалом кузова был стелопластик. Работы по созданию кузова «Панголины» начались с формирования мастер-модели – фанерной основы для стекловолокна. Основные операции проводились в Москве. После отъезда Кулыгина в Ухту, мастер-модель была уничтожена. Процесс адаптации кузова под шасси ВАЗовской копейки происходил в городе Ухта. В качестве двигателя использовался оригинальный мотор от ВАЗ 2101 – вынужденная альтернатива запланированному оппозитному двигателю, который так и не появился в окончательном варианте «Панголины».
Знатоки утверждали, что вдохновителем Кулыгина являлся спорткар Lamborghini Countach. На это указывает и форма кузова и оригинальное исполнение механизма открытия-закрытия дверей – реализованного в виде подвижного колпака, захватывающего часть крыши. В качестве зеркала заднего вида использовалась перископическая призма.

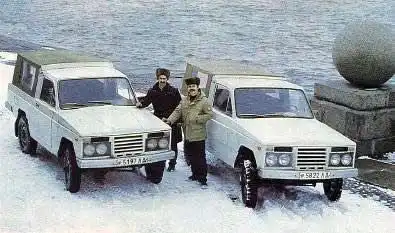

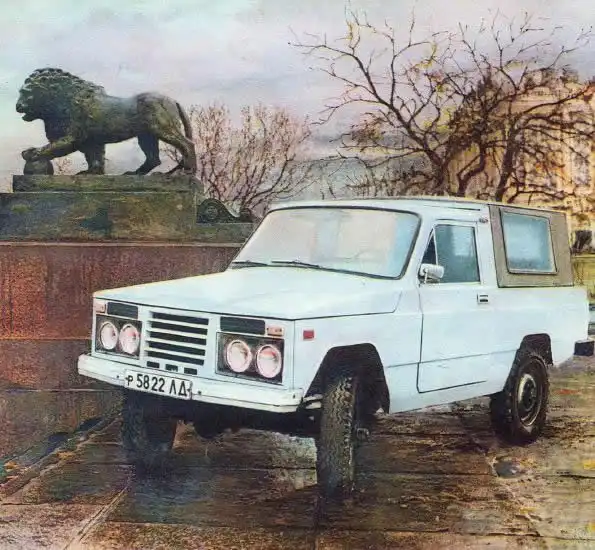

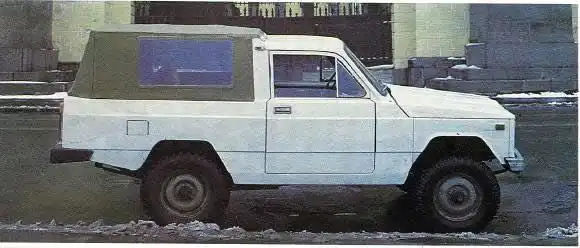

Внедорожник "Нева"
«Нева» (~1988) – самодельный пикап повышенной проходимости, сконструированный в 80-х годах прошлого столетия жителями г.Стрельна (Санкт-Петербург) Николаем Яковлевым и Владимиром Капусто. Автомобиль, выпущенный создателями в двух экземплярах, собирался на узлах и агрегатах ГАЗ-69 и УАЗ-469 – трансмиссия, ходовая часть; ГАЗ-24 – элементы подвески; ВАЗ-2101/03/21 – двигатель, коробка передач, стекла. Рама, панели кузова были изготовлены конструкторами самостоятельно из металла.
Как утверждали создатели, машины показывали отличную проходимость, легко преодолевая преграды, которые были не под силу, к примеру, «Ниве».

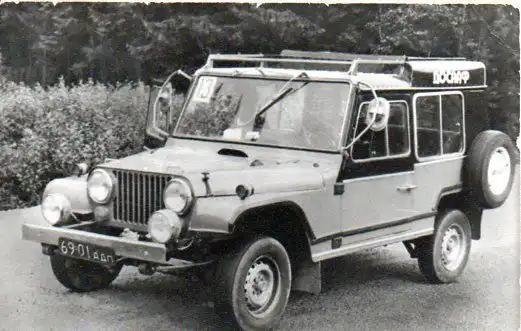

«Джип» – самодельный автомобиль для путешествий

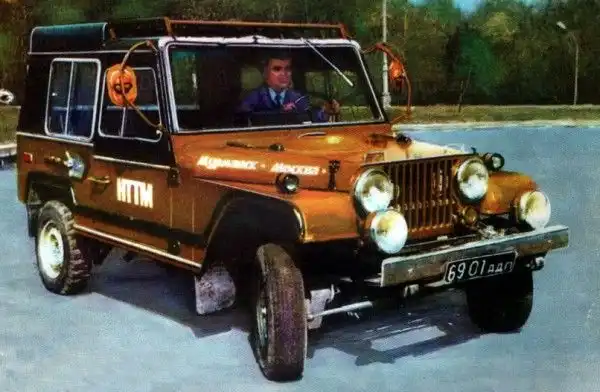

«Джип» (1981) – самодельный автомобиль для путешествий, сконструированный инженером-конструктором ЕрАЗа Станиславом Холшаносовым (Ереван, Армения). Заднеприводный вездеход создавался по принципу «просто и надежно», в конструкции применялась пространственная рама, обшитая наружними панелями из алюминия. В качестве силовой установки был применен двигатель от ВАЗ-2101, от «Жигулей» автомобилю досталась и коробка передач, задний мост, электрика и фары.
Передний мост конструктор изготовил самостоятельно, карданный вал был позаимствован у Волги ГАЗ-21 и доработан, рессоры зависимой подвески, приборы, стеклоочистители и бензобак достался вездеходу от УАЗ-469. Самодельная машина отлично показала себя в самых тяжелых условиях эксплуатации, всегда привлекала внимание публики, награждалась первыми премиями конкурсов и пробегов.
Универсальный автомобиль повышенной проходимости В.Безрукова
Автомобиль В.Безрукова (1984-87) – универсальный, заднеприводный автомобиль повышенной проходимости с передним расположением двигателя, сконструированный В.Безруковым (Електроугли, Московская область) на базе узлов и агрегатов ЛуАЗ-969 (задний мост, колеса), УАЗ-469 (карданный вал, элементы подвески), ЗАЗ-968М (двигатель, коробка передач, элетрооборудование), Москвич-412 (тормозная система) и других серийных автомобилей. Кузов, рама, оригинальный механизм открывания дверей и многое другое изготовлено автором самостоятельно.
«Лаура»
В полуразвалившейся постройке на окраине, тогда еще, Ленинграда работали Геннадий Хаинов и Дмитрий Парфёнов. В качестве основы использовался самодельный сварной каркас, изготовленный из обычных водопроводных труб.
Процесс постройки пары автомобилей (личный транспорт желали иметь оба конструктора) растянулся на несколько сезонов. В холодное время года шла работа над ходовой частью, а в теплое – клеился стеклотканевый корпус. Сердцем будущего автомобиля стал движок ВАЗ 2105. Усилиями Хаинова и Парфёнова ВАЗовский агрегат соединился с КП производства Запорожского автозавода, а вот в качестве ШРУС использовали узлы от «Нивы». Все работы проводились только своими руками. В результате, усилиями авторов этого проекта удалось создать две оригинальные машины, которые смогли достойно представить советский автопром на выставке ЭКСПО-85. Автомобили развивали скорость до 170 км/час. В салоне «Лауры» присутствовала уникальная электронная приборная панель, оснащенная бортовым миникомпьютером. В качестве последнего использовался обычный программируемый калькулятор. Тандем конструкторов распался в 1988 году. Судьба оригинальных машин различна: одну из «Лаур» разобрали на запчасти к проекту «Лаура 2», а вторая была продана в один из профильных музеев.
Юна – советский спорткар
Вдохновителями проекта «Юна» были братья Юрий и Станислав Алгебраистовы, чемпионы СССР по авиамодельному спорту. Именно они занимались подбором и установкой «железа». Братья Щербинины присоединились к проекту несколько позднее – на стадии работ по проектированию и созданию кузова. В отличие от большинства авторских автомобилей, в проекте «Юна» использовался не двигатель от газонокосилки, а полноценный агрегат от дефицитной «Волги» ГАЗ-24. Именно двигатель и трансмиссия ГАЗ-24 повлияли на окончательный дизайн и габариты кузова авто. Братья Щербинины предложили реализовать кузов в форме спортивного двухместного купе. Только на разработку макета кузова «Юны» ушел один год. После окончательного согласования параметров и расчетов (в этом деле Алгебраистовым и Щербинины помогли инженеры Московского завода малолитражных автомобилей) приступили к созданию рамы и мастер-модели, выполненной из обычной деревоплиты. Материалом кузова стала уже привычная для авиамоделистов Алгебраистовых стеклоткань. Из этого конструкционного материала были изготовлены даже анатомические кресла для водителя и пассажира.
Автомобиль "Катран"
Несомненно, самодельный автомобиль «Катран» Александра Федотова, можно считать одним из самых знаменитых представителей «Самавто». Свою популярность автомобиль завоевал, участвуя во многих автопробегах и смотрах-конкурсах самодельных конструкций. Занимаясь авиамоделизмом, а после водномоторным спортом, Александр Федотов приобрел неоценимый опыт, который с успехом применил при создании этого интересного автомобиля. Будучи макетчиком по специальности, Александр начал работу над «Катраном» с изготовления макета будущего автомобиля в масштабе 1:10. На нем он проработал множество вариантов дизайна, компоновочных и конструктивных решений. И только выверив все досконально, приступил к изготовлению автомобиля в натуральную величину.
Основанием «Катрану» служит несущее днище с элементами хребтовой рамы, изготовленное из 2-миллимитровой стали. Для изготовления рамы Александр придумал и сделал листогибочный станок. К основанию прикреплен трубчатый каркас, на который навешиваются стеклопластиковые панели. Также каркас служит элементом пассивной безопасности. Приводит в движение самоделку двигатель ВАЗ-2101, состыкованный через переходную плиту с «Запорожской» КПП. Самодельный автомобиль «Катран» выполнен по заднемоторной схеме. При такой компоновке на переднюю ось приходится 47%, на заднюю – 53%, что очень неплохо для заднемоторного аппарата. Автомобиль цепко держится за дорогу, чему способствует также низко расположенный центр тяжести. Применение коробки передач от «Запорожца» привело к тому, что «Катран» располагает независимой подвеской на всех колесах. Это благоприятно сказалось на комфорте пассажиров, и проходимости автомобиля.
В конструкции этого автомобиля был применен ряд прогрессивных для того времени решений: для предотвращения попадания воды, грязи и песка барабанные колесные тормозные механизмы были герметизированы, резиновые подушки в заделках рессор снизили объем техобслуживания. Вездеход отличался комфортабельностью: имелся мощный отопитель с обдувом ветрового стекла, а задние рессоры обладали переменной жесткостью, обеспечивая высокую плавность хода. Кроме основного легкового варианта, была разработана также грузовая модификация машины – ГАЗ-62А с кузовом увеличенного обхема и горизонтальным расположением запасного колеса. ГАЗ-62 прошел всенеобходимые испытания и в 1958 году был продемонстрирован в качестве перспективной модели Горьковского автозавода на Всесоюзной промышленной выставке в Москве (позднее – ВДНХ), однако в производство по непонятным причинам запущен не был.
ЗИС-Э134 макет №1
Летом 1954 г. перед только что сформированным СКВ ЗИС, первоначально насчитывавшем всего 20 человек, была поставлена задача: в короткий срок создать принципиально новый средний многоцелевой четырехосный (8×8) автомобиль сверхвысокой проходимости (он же быстроходный артиллерийский тягач АТК-6) грузоподъемностью 5-6 т.
Поскольку опыта разработки таких машин не было, то для изучения вопросов повышения проходимости колесных автомобилей, а также для оценки влияния отдельных конструктивных параметров на проходимость в течение июля-августа 1955 г. был построен опытный четырехосный (8×8) грузовой автомобиль ЗИС-Э134 макет №1.
Опытный ЗИЛ-Э134 доказал свою состоятельность. Практически не уступая гусеничному тягачу по проходимости и силе тяги, он обладал рядом существенных преимуществ - выше скорости движения по шоссе и ресурс ходовой части, дешевле эксплуатация. Проведенные испытания позволили выявить направления дальнейших исследований. И разработчику, и заказчику хотелось видеть более совершенную машину. Согласно требованиям военных, ее грузоподъемность должна была быть не менее 6 т, вес буксируемого орудия вырос вдвое. Тем не менее бесценный опыт, полученный при проектировании, постройке и в ходе испытании ЗИЛ-Э134 макет №1, давал уверенность в успешном выполнении нового задания на высоком техническом уровне.
ЗИС-Э134 макет №2
С целью определения параметров и конструктивных решений водоплавающего автомобиля 9 апреля 1956 г. был построен опытный образец 8×8 ЗИС-Э134 макет №2. Он отличался от своего предшественника водоизмещающим корпусом, отсутствием упругой подвески колес (на основании опыта испытаний ЗИС-Э134 макет №1), наличием водомета (установлен не сразу) с поворотным насадком, выполняющим функции водяного руля. Рабочее колесо водомета заимствовали от танка ПТ-76. По силовой установке, трансмиссии, движителю и по системе управления новая машина не отличалась от ЗИС-Э134 макет №1.
МАЗ-505
МАЗ-505 (1962) – опытный полноприводный грузовик с бортовой платформой, создававшийся для армии. В серийное производство эта модель не пошла, скорее всего уступив другой новинке тех лет – ГАЗ-66.
ЗИЛ-132Р - супергрузовик для агропрома
Машина, созданная под руководством ведущего конструктора А. И. Филиппова в отделе главного конструктора ЗИЛ, возглавляемого В. А. Грачевым, обладала рядом интересных особенностей. Шасси имело равномерное размещение трех (2100 + 2100 мм) осей по базе, силовой агрегат (двигатель ЗИЛ-130, форсированный до 165 л.с.) со сцеплением и коробкой передач расположили между первой и второй осями, а стеклопластиковую кабину со стальными дверями — перед двигателем. Трансмиссию выполнили по н-образной схеме, то есть с бортовой раздачей потока мощности так, чтобы колеса каждого борта имели жесткую (бездифференциальную) кинематическую связь между собой. Двухдисковое сцепление снабжалось гидравлическим приводом, а механическая 5-ступенчатая коробка передач — дистанционным управлением. Цилиндрический дифференциал межбортовой раздаточной коробки оснастили механизмом блокировки. На коробку передач монтировался механизм отбора мощности с гидронасосом для привода самосвального кузова или оборудования для внесения удобрений.
Изменение направления движения обеспечивалось поворотом передних и задних управляемых колес за счет гидравлической системы без жесткой связи между передней и задней управляемыми осями. На автомобиль устанавливались шины 16.00–20 диаметром около 1400 мм, что в сочетании с независимой подвеской обеспечивало дорожный просвет от 480 до 590 мм, централизованная система регулирования давления воздуха в шинах и дисковые вентилируемые тормоза с двухконтурным гидроприводом, которые размещались не в ступицах колес, а на бортовых редукторах передних и задних управляемых колес. Среди серийных грузовиков ЗИЛ-132 Р в то время не было равных. Более того, показатели проходимости у машины были столь высоки, что она свободно конкурировала, а во многих случаях и превосходила гусеничные тракторы, использовавшиеся на селе. Но автомобиль построили в единственном экземпляре.

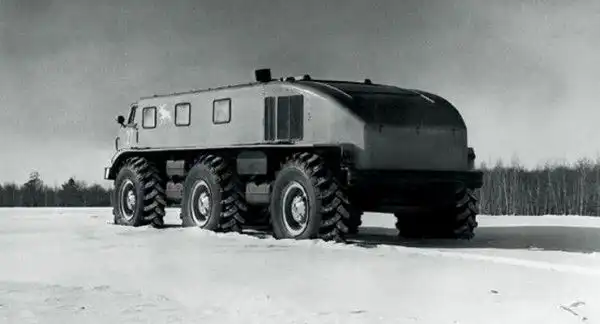

ЗиЛ-Э167 – снегоход повышенной проходимости
ЗиЛ-Э167 (1963) – экспериментальный колесный вездеход повышенной проходимости, разработанный для применения в условиях полного бездорожья при неблагоприятной климатической обстановке. Машина создавалась с применением узлов и агрегатов от практически готового к тому времени шасси «135Л», рама которого была дополнительно усилена. В движение супервездеход приводился двумя двигателями ЗИЛ-375 по 118 л.с. каждый, мощность передавалась по бортовой схеме. Размещались двигатели сзади, для лучшего охлаждения были предусмотрены воздухозаборники по бокам кузова. Огромные колеса, обутые в шины размерностью 21.00-28 и диаметром 1790мм на уникальных стеклопластиковых (!) сборных дисках с металлическими элементами, весили почти в три раза меньше металлических аналогов. Дорожный просвет машины с этими колесами составлял 852 мм, днище было закрыто стальными листами для защиты агрегатов и лучшего скольжения по снегу и грязи.
Кабина водителя и пассажиров была также изготовлена из стеклопластика, в салоне были установлены продольные сиденья. Кабина, позаимствованная у ЗиЛ-135Л, и салон отапливались независимыми отопителями. Кроме прочего на машину устанавливалась лебедка с тяговым усилием в 7 тонн. Подвеска соответствовала таковой на 135Л, барабанные тормоза приводились в действие гидропневматической системой. Во время испытаний машина показала себя отлично, максимальная скорость зимой по шоссе составляла 75 км/ч, по снежной целине 10 км/ч. Однако в серию вездеход не пошел, так как из-за сложности конструкции трансмиссии уступал в плане ремонтопригодности гусеничному тягачу ГТ-1.
ЗИЛ-49061
ЗиЛ-49061 — трехосный полноприводный плавающий автомобиль на базе вездехода ЗиЛ-4906. Входит в состав поисково-спасательного комплекса "Синяя птица". На этих амфибиях установили двигатели ЗИЛ-131 с механическими коробками передач; применили независимую подвеску всех колес, два гребных винта; передние и задние колеса сделали управляемыми, причем связь между теми и другими обеспечивалась гидрообъемным следящим приводом, благодаря чему поворот задних колес начинается после поворота передних на угол больше 6°. Очень нестандартным было решение по тормозным механизмам: они дисковые, но размещались не в колесах, а в корпусе машины. Машины комплекса 490 успешно прошли испытания и выпускались серийно в течение многих лет. Эти "Синие птицы" и поныне несут службу в Военно-космических силах. Замены им нет. Две машины 4906 были посланы в Германию во время охвативших ее наводнений летом 2002 г., где очень эффективно использовались для эвакуации жителей из районов затопления. В Европе не нашлось ничего подобного, что вызвало у немцев чувство восхищения и откровенной зависти.
Кроме того, в состав комплекса "Синяя птица" входил ЗИЛ-2906.
ЗИЛ-2906 — шнекороторный снегоболотоход, возимый на грузовом ЗИЛ-4906. После усовершенствования получил индекс 29061.
Болотоход оснащался двумя роторно-поршневыми двигателямми ВАЗ с бортовой схемой трансмиссии, корпус и шнеки - из алюминиевого сплава, кабина - из стеклопластика. Столь уникальным комплексом, обладающим благодаря ЗИЛ-29061, практически абсолютной всепроходимостью, по сей день не обладает ни одна страна в мире.
ЗИЛ-4904
Шнекороторный снегоболотоход вездеход ЗИЛ-4904 построен в 1972 году, является самым большим в мире. Полезная нагрузка — 2,5 тонны. Однако он развивал очень небольшую скорость - 10,1 км/ч на воде, 7,3 км/ч на болоте, 4,45 км/ч на сплавнине, 10,5 км/ч на снегу.
Легкие полые или наполненные изнутри полимером (например, пенопластом) шнеки позволяют машине плыть по воде, пересекать такие гиблые места, где застревает или тонет любая колесная и гусеничная техника. Однако так как шнеки изготовлены из твердого материала, обычно из цветных металлов, вездеход на шнеко-роторном ходу абсолютно непригоден для дорог с твердым покрытием. По асфальту, бетону и даже щебню такую машину придется везти на эвакуаторе.
ВАЗ-Э2121 "Крокодил" – ранний прототип легендарной Нивы
ВАЗ-Э2121 «Крокодил» (1971) - ранний прототип экспериментального ВАЗ-2121, с рамой и открытым кузовом, отключаемыми передним и задним мостами. В дальнейшем конструкция автомобиля была практически полностью изменена, всего было выпущена два опытных экземпляра этой модели.

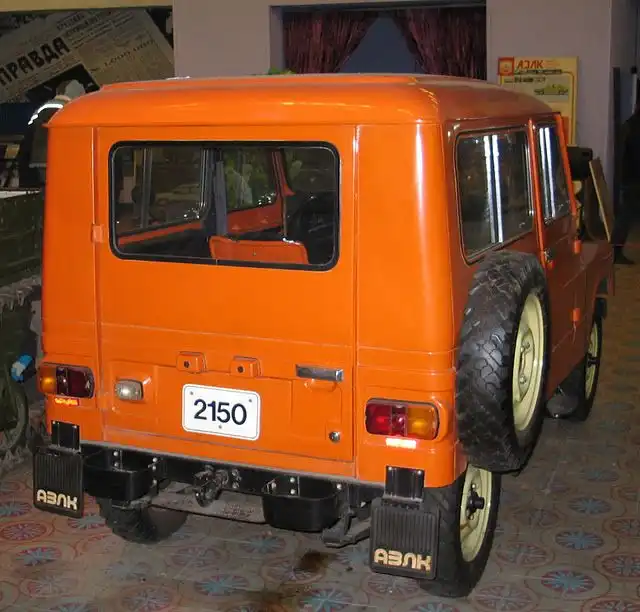

АЗЛК-2150 – прототип внедорожного Москвича
АЗЛК-2150 - легкий внедорожник от АЗЛК, созданный в СССР в 1973 году, в рамках проекта по созданию компактного комфортабельного внедорожника. Агрегатная часть прототипа была унифицирована с моделью М-2140, планировавшейся в то время к производству. Всего было создано два прототипа М-2150 с брезентовым и жестким верхом. Московский внедорожник получился отличным по концепции от «Нивы», более приближенным к «классическим» внедорожникам — с отдельной лонжеронной рамой, неразрезными мостами и жесткими рессорами. В соревновании трех заводов (на АвтоВАЗе — будущий ВАЗ-2121 «Нива», а на ИЖ-маше — Иж-14) победил АвтоВАЗ, сумевший создать наиболее комфортабельную и конкурентоспособную на мировом рынке, хотя и менее «внедорожную», конструкцию.
Прототипом М-2150 заинтересовалось военное ведомство, формально от министерства обороны был получен заказ на выпуск 60 тысяч автомобилей в год на заводе в городе Кинешма, однако до производства дело так и не дошло.
ВАЗ-Э2122 – армейский внедорожник из Тольятти
ВАЗ-Э2122 (1976) – первый вариант опытного, плавающего внедорожника, разрабатывавшегося по заказу Министерства Обороны СССР (изначально проект создавался по собственной инициативе завода). Машина была сконструирована с применением узлов и агрегатов гражданского автомобиля ВАЗ-2121 «Нива», который готовился к производству в то же время. Э2122 отличалась от аналогов в первую очередь оригинальным дизайном, не выдававшим в ней амфибию, небольшими размерами и маневренностью (кпримеру радиус поворота на воде и суше практически не отличался). Герметичный кузов позволял автомобилю при помощи вращения колес передвигаться по воде со скоростью 4,5 км/ч. Двигатель объемом 1,6 литра, постоянный полный привод, способствовали неплохой маневренности автомобиля (на суше и на воде), который совершенно не уступал «старичку» УАЗ-469. От УАЗа (в целях унификации) прототипу досталась лебедка и фаркоп, по просьбе военных бамперы были сделаны максимально плоскими, с утопленными в них фонарями, чтобы можно было толкнуть застрявший впереди автомобиль, лобовое стекло и рамки боковых дверей складывались. Кроме того «джип» был оснащен двумя бензобаками, а конструкция кузова предусматривала установку носилок.
На первом варианте машины тент не имел боковых окон, однако при испытаниях стало ясно, что обзорности назад катастрофически не хватает и они были внесены в конструкцию. Однако герметичность кузова плохо влияла температурный режим работы «нивовских» агрегатов, в результате чего они быстро выходили из строя, легкий кузов не выдерживал серьезных нагрузок. Но прототип заказчикам все равно понравился, было решено продолжать работу и конструировать второй вариант джипа.
ВАЗ-2Э2122 – второй вариант плавающего джипа
ВАЗ-2Э2122 (1977) – второй вариант плавающего внедорожника для армии, созданный на базе прототипа Э2122. На этом прототипе конструкторы ВАЗа постарались учесть все пожелания военного ведомства и избавится от недостатков первой версии: перегрева двигателя и трансмиссии, поломок в выпускной системе, плохой обзорности, а также проработать несколько других важных моментов, вроде возможности запуска при низких температурах.
УАЗ-452К – трехосная буханка
УАЗ-452К (1973 г.) – экспериментальный шестнадцатиместный автобус с колесной формулой 6х4. На базе этого автобуса были разработаны реанимационные автомобили «Медея» для нужд грузинских горноспасателей. Также существовал вариант с колесной формулой 6х6, позже в Грузии было налажено мелкосерийное пр-во реанемобилей с 1989 по 1994 примерно по 50 штук в год. Но это проект не был похоронен – автомобиль выпускался с 1989 по 1994 кооперативом «Вездеход» из грузинского города Болниси.
ЗИЛ-4102 – прототип последнего "членовоза"
ЗИЛ-4102 – перспективный лимузин, который должен был заменить устаревший пятиместный седан ЗИЛ-41041. В 1988 году шестой цех ЗИЛа изготовил два опытных образца автомобиля. Принципиальное отличие новой модели от других советских лимузинов заключалось в отсутствии рамы, в связи с этим, конструкторам ЗИЛа пришлось проделать огромную работу над уменьшением вибраций несущего кузова. Новый седан был на полметра длиннее «Волги», и весил на полтонны меньше, чем ЗИЛ-41041. Панели крыши и пола, крышка багажника, капот и бамперы были сделаны из стеклопластика.
НАМИ-0284 "Дебют" (1987 г.)
Автомобиль — концепт-кар, как писали тогда, "особо малого класса", строили с перспективой использования некоторых решений для серийного автомобиля ЗАЗ.
Оригинальный кузов имел хорошую аэродинамику (коэффициентом лобового сопротивления Сх — 0,23). На автомобиль устанавливали двигатели "Оки" (ВАЗ-1111 и ВАЗ-11113), а на более поздний вариант с несколько измененной отделкой ("Дебют-II") — МеМЗ-245. Планировали также испытания автомобиля с двигателями ВАЗ-11113 с турбонаддувом и МеМЗ с 16-клапанной головкой блока. "Дебют" был оснащен электровакуумным сцеплением, системой круиз-контроля.
АЗЛК 2142 «Москвич» – опытный седан
АЗЛК 2142 «Москвич» (1990-96) – опытный седан, созданный на основе АЗЛК-2141 и представленный широкой публике в 1990-м году. Автомобиль был полностью испытан и практически готов к производству, планировалось отправить машину на конвейер уже в 1992-м году, оснастив его новым двигателем Москвич-414.
После распада СССР, смерти тогдашнего ген.директора АЗЛК В.П.Коломникова, этим планам не суждено было сбыться, однако с различными двигателями прототип собирался ещё несколько лет. Более того, фактически не существовавший автомобиль позднее послужил базой для выпускавшихся мелкосерийно моделей «Князь Владимир» и «Иван Калита».
Проект "Истра"
АЗЛК-2144, «Истра» — опытный автомобиль завода АЗЛК, созданный в середине-конце 1980-х годов. Был изготовлен в единственном экземпляре примерно в 1985-88 годах, серийно никогда не производился. Отличался целым рядом уникальных решений, в числе которых — дюралевый кузов без центральной стойки; две широкие боковые двери, открывающиеся вертикально вверх; дизель, работающий на рапсовом масле; прибор ночного видения и индикация показаний приборов на лобовом стекле; уникальная автоматическая трансмиссия.
"Истра" во многом опередила свое время. По тем временам, эта машина намного превосходила своих предшественников.
Единственный макетный образец, ранее хранившийся в музее АЗЛК, находится теперь в музее на Рогожском валу в Москве.

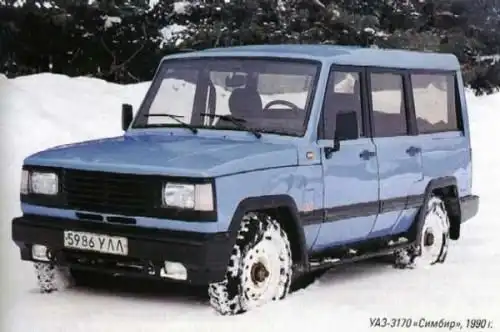

УАЗ-3170 Симбир
В 1975 году на УАЗе, при главном конструкторе Старцеве, началась разработка, а в 1980 году увидел свет демонстрационный макет "автомобиля общего назначения повышенной проходимости" УАЗ-3170 "Симбир". Машина имела дорожный просвет 325 мм и высоту 1960 мм - оба параметра отличались от "469-го" (215 и 2050 мм). Подвеска была зависимой пружинной. Ведущим конструктором темы "ГАК" и руководителем группы испытателей был Александр Сергеевич Шабанов. Военные образцы машины проходили испытания и защиту проекта в МО в 1982-1983 годах.
Впоследствии по результатам родился второй вариант "Симбира" - УАЗ-3171 (1985-1987гг).
Симбир 1990 года армейский
Симбир 1990 года гражданский
НАМИ-ЛуАЗ «Прото» – призрак российского проселка
НАМИ-ЛуАЗ «Прото» (1989) – прототип созданный в Ленинградском отделении НАМИ в рамках конкурса, объявленного Минавтосельхозмашем, командой конструкторов и дизайнеров под руководством Г.Хаинова. Кузов представлял собой металлический каркас, на который навешивались пластиковые панели, что упрощало ремонт, улучшались эксплутационные качества автомобиля. В качестве силовой установки использовался двигатель МеМЗ-245 от «Таврии», трансмиссия была разработана практически заново: неотключаемая карданная передача, коробка передач приводящая в движение и подключаемый передний мост (без раздаточной коробки). Коробка передач, отбор мощности на передний привод, передняя главная передача были собраны в одном блоке. Передняя подвеска независимая (Мак-Ферсон), задняя зависимая (Де Дион). Мотор вместе с передней подвеской и радиатором монтировался на съемном подрамнике, что облегчало ремонт и сборку автомобиля. Салон «Прото» рассчитан на четверых пассажиров, сиденья трансформировались, образуя единое спальное место. Задняя часть крыши снималась, предусматривалась возможность установки тента.
Параллельно с «Прото» на ЛуАЗе в рамках конкурса разрабатывался свой вариант будущей машины, которая имела серьезные отличия.
ЛуАЗ 1301 (1984/88/94) – прототип легкого внедорожника, который должен был заменить на конвейере устаревшую модель 969М. Первый вариант машины был сконструирован ещё в 1984-м году и представлял собой всё тот же 969М с новым кузовом. Прототип 1988-го года отличался каркасно-панельным кузовом (стальной каркас и пластиковые панели), пневмоэлементами в независимой пружинной подвеске, позволяющими изменять дорожный просвет. В качестве силовой установки был применен модернизированный двигатель МеМЗ-245 от «Таврии».
Привод всех колес – постоянный, в трансмиссии имелся блокируемый межосевой дифференциал. Крыша и боковины снимались, позволяя легко превратить джип в пикап, планировалась также версия и с мягким верхом. Задняя дверь машины была выполнена из двух секций – верхней и нижней, запасное колесо и набор инструментов размещались в нишах под передними сиденьями, таким образом полностью освобождая багажный отсек. Но по непонятным причинам не был выбран ни один вариант машины, а через год стало совсем уж не до прототипов.
МАЗ 2000 «Перестройка»
МАЗ 2000 «Перестройка» (1988) – прототип магистрального грузовика, отличавшийся оригинальной модульной конструкцией: спереди располагалась большая часть агрегатов – двигатель, коробка передач, ведущий мост и рулевое управление. При необходимости любая из «пассивных» тележек заменялась подобным набором агрегатов, позволяя строить автопоезда любой длины и грузоподъемности.
Это была первая советская машина, предназначенная специально для дальнобойщиков. Осенью 1988-го года на Парижском автосалоне эта конструкция получила очень высокую оценку, но в производство прототип так и не попал, по понятным причинам. Не ту страну назвали Гондурасом. Конечно, это далеко не весь список. Была еще масса интересных проектов, которые так и остались в единичных экземплярах. А то и вовсе в виде чертежей. Но есть еще более интересная категория советских машин. САМОДЕЛЬНЫЕ АВТОМОБИЛИ Почему бы и нет? Если у тебя есть техническое образование, варит котелок, а клешни растут не из жопы - так почему бы не построить свой собственный автомобиль? В СССР это было вполне возможно. В 60-е годы известный журнал "Техника-молодежи" возглавил движение самодеятельного автомобилестроения в СССР. За 20 лет на страницах журнала, на экранах телевизоров, во время множества автомобильных пробегов по стране, глазам миллионов читателей и зрителей предстали десятки самодельных автомобилей.Огромное дело в популяризацию самодеятельного автомобилестроения в 80-е годы внесла передача "Это вы можете" (ЭВМ), которая пользовалась всенародным вниманием. На каждую передачу, длившуюся 45 минут, телевидение получало до полумиллиона писем (!!!). Из всех проектов той поры я отобрал самые интересные.

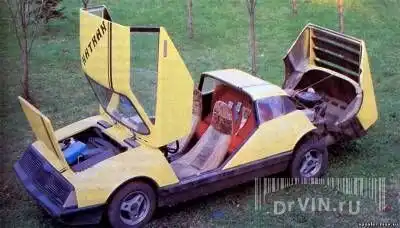

Панголина
Как и первые изделия Форда и Бенца, легенда советского авторского автомобилестроения – «Панголина», была спроектирована и построена практически одним человеком. Александром Кулыгиным. В отличие от забавной «Этажерки» или «Муравья», «Панголина» Кулыгина являлась полноценным автомобилем, созданным опытным и талантливым конструктором.
Основным конструкционным материалом кузова был стелопластик. Работы по созданию кузова «Панголины» начались с формирования мастер-модели – фанерной основы для стекловолокна. Основные операции проводились в Москве. После отъезда Кулыгина в Ухту, мастер-модель была уничтожена. Процесс адаптации кузова под шасси ВАЗовской копейки происходил в городе Ухта. В качестве двигателя использовался оригинальный мотор от ВАЗ 2101 – вынужденная альтернатива запланированному оппозитному двигателю, который так и не появился в окончательном варианте «Панголины».
Знатоки утверждали, что вдохновителем Кулыгина являлся спорткар Lamborghini Countach. На это указывает и форма кузова и оригинальное исполнение механизма открытия-закрытия дверей – реализованного в виде подвижного колпака, захватывающего часть крыши. В качестве зеркала заднего вида использовалась перископическая призма.
Внедорожник "Нева"
«Нева» (~1988) – самодельный пикап повышенной проходимости, сконструированный в 80-х годах прошлого столетия жителями г.Стрельна (Санкт-Петербург) Николаем Яковлевым и Владимиром Капусто. Автомобиль, выпущенный создателями в двух экземплярах, собирался на узлах и агрегатах ГАЗ-69 и УАЗ-469 – трансмиссия, ходовая часть; ГАЗ-24 – элементы подвески; ВАЗ-2101/03/21 – двигатель, коробка передач, стекла. Рама, панели кузова были изготовлены конструкторами самостоятельно из металла.
Как утверждали создатели, машины показывали отличную проходимость, легко преодолевая преграды, которые были не под силу, к примеру, «Ниве».
«Джип» – самодельный автомобиль для путешествий
«Джип» (1981) – самодельный автомобиль для путешествий, сконструированный инженером-конструктором ЕрАЗа Станиславом Холшаносовым (Ереван, Армения). Заднеприводный вездеход создавался по принципу «просто и надежно», в конструкции применялась пространственная рама, обшитая наружними панелями из алюминия. В качестве силовой установки был применен двигатель от ВАЗ-2101, от «Жигулей» автомобилю досталась и коробка передач, задний мост, электрика и фары.
Передний мост конструктор изготовил самостоятельно, карданный вал был позаимствован у Волги ГАЗ-21 и доработан, рессоры зависимой подвески, приборы, стеклоочистители и бензобак достался вездеходу от УАЗ-469. Самодельная машина отлично показала себя в самых тяжелых условиях эксплуатации, всегда привлекала внимание публики, награждалась первыми премиями конкурсов и пробегов.
Универсальный автомобиль повышенной проходимости В.Безрукова
Автомобиль В.Безрукова (1984-87) – универсальный, заднеприводный автомобиль повышенной проходимости с передним расположением двигателя, сконструированный В.Безруковым (Електроугли, Московская область) на базе узлов и агрегатов ЛуАЗ-969 (задний мост, колеса), УАЗ-469 (карданный вал, элементы подвески), ЗАЗ-968М (двигатель, коробка передач, элетрооборудование), Москвич-412 (тормозная система) и других серийных автомобилей. Кузов, рама, оригинальный механизм открывания дверей и многое другое изготовлено автором самостоятельно.

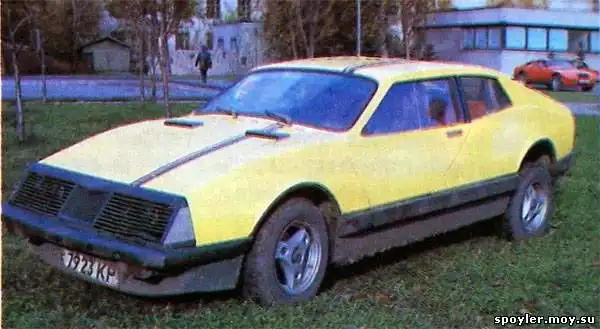

«Лаура»
В полуразвалившейся постройке на окраине, тогда еще, Ленинграда работали Геннадий Хаинов и Дмитрий Парфёнов. В качестве основы использовался самодельный сварной каркас, изготовленный из обычных водопроводных труб.
Процесс постройки пары автомобилей (личный транспорт желали иметь оба конструктора) растянулся на несколько сезонов. В холодное время года шла работа над ходовой частью, а в теплое – клеился стеклотканевый корпус. Сердцем будущего автомобиля стал движок ВАЗ 2105. Усилиями Хаинова и Парфёнова ВАЗовский агрегат соединился с КП производства Запорожского автозавода, а вот в качестве ШРУС использовали узлы от «Нивы». Все работы проводились только своими руками. В результате, усилиями авторов этого проекта удалось создать две оригинальные машины, которые смогли достойно представить советский автопром на выставке ЭКСПО-85. Автомобили развивали скорость до 170 км/час. В салоне «Лауры» присутствовала уникальная электронная приборная панель, оснащенная бортовым миникомпьютером. В качестве последнего использовался обычный программируемый калькулятор. Тандем конструкторов распался в 1988 году. Судьба оригинальных машин различна: одну из «Лаур» разобрали на запчасти к проекту «Лаура 2», а вторая была продана в один из профильных музеев.

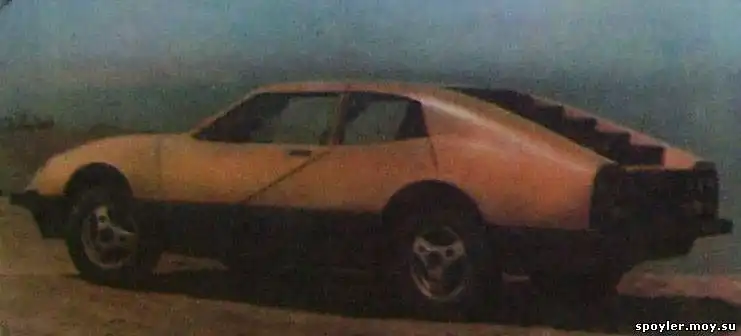

Юна – советский спорткар
Вдохновителями проекта «Юна» были братья Юрий и Станислав Алгебраистовы, чемпионы СССР по авиамодельному спорту. Именно они занимались подбором и установкой «железа». Братья Щербинины присоединились к проекту несколько позднее – на стадии работ по проектированию и созданию кузова. В отличие от большинства авторских автомобилей, в проекте «Юна» использовался не двигатель от газонокосилки, а полноценный агрегат от дефицитной «Волги» ГАЗ-24. Именно двигатель и трансмиссия ГАЗ-24 повлияли на окончательный дизайн и габариты кузова авто. Братья Щербинины предложили реализовать кузов в форме спортивного двухместного купе. Только на разработку макета кузова «Юны» ушел один год. После окончательного согласования параметров и расчетов (в этом деле Алгебраистовым и Щербинины помогли инженеры Московского завода малолитражных автомобилей) приступили к созданию рамы и мастер-модели, выполненной из обычной деревоплиты. Материалом кузова стала уже привычная для авиамоделистов Алгебраистовых стеклоткань. Из этого конструкционного материала были изготовлены даже анатомические кресла для водителя и пассажира.

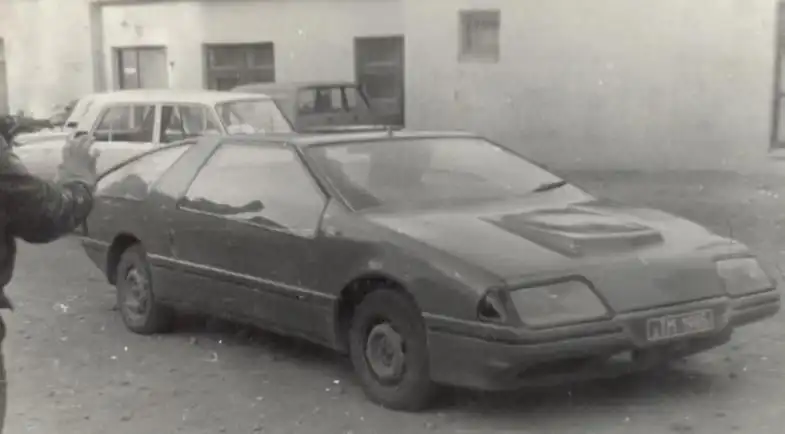

Автомобиль "Катран"
Несомненно, самодельный автомобиль «Катран» Александра Федотова, можно считать одним из самых знаменитых представителей «Самавто». Свою популярность автомобиль завоевал, участвуя во многих автопробегах и смотрах-конкурсах самодельных конструкций. Занимаясь авиамоделизмом, а после водномоторным спортом, Александр Федотов приобрел неоценимый опыт, который с успехом применил при создании этого интересного автомобиля. Будучи макетчиком по специальности, Александр начал работу над «Катраном» с изготовления макета будущего автомобиля в масштабе 1:10. На нем он проработал множество вариантов дизайна, компоновочных и конструктивных решений. И только выверив все досконально, приступил к изготовлению автомобиля в натуральную величину.
Основанием «Катрану» служит несущее днище с элементами хребтовой рамы, изготовленное из 2-миллимитровой стали. Для изготовления рамы Александр придумал и сделал листогибочный станок. К основанию прикреплен трубчатый каркас, на который навешиваются стеклопластиковые панели. Также каркас служит элементом пассивной безопасности. Приводит в движение самоделку двигатель ВАЗ-2101, состыкованный через переходную плиту с «Запорожской» КПП. Самодельный автомобиль «Катран» выполнен по заднемоторной схеме. При такой компоновке на переднюю ось приходится 47%, на заднюю – 53%, что очень неплохо для заднемоторного аппарата. Автомобиль цепко держится за дорогу, чему способствует также низко расположенный центр тяжести. Применение коробки передач от «Запорожца» привело к тому, что «Катран» располагает независимой подвеской на всех колесах. Это благоприятно сказалось на комфорте пассажиров, и проходимости автомобиля.
