Самый необычный автомобиль СССР

Давайте узнаем про этот автомобиль подробнее …

Под чехлом

В середине 90-х годов музей АЗЛК, располагавшийся рядом с заводом в круглом здании, которое в народе прозвали «летающей тарелкой», был закрыт для посетителей. Однако летом 1994 года нескольким любителям автомобильного ретро, занимавшимся старыми «Москвичами», удалось попасть в музей, договорившись с его директором Виктором вороновым. Осматривая стоявшие на подиуме экспонаты, гости обратили внимание на два автомобиля, укрытые брезентом. Под чехлами просматривались очертания современных клиновидных кузовов.

Из любопытства посетители решили заглянуть под чехлы. Под одним оказался вишневый Pontiac Grand Prix СЕ Coupe 1989 года — этот автомобиль был подарен генеральному секретарю ЦК КПСС М. С. Горбачеву в США. На дверях красовались инициалы главы Советского государства и его супруги Раисы Максимовны — MG и RG. Желая показать обществу, что, в отличие от Леонида Ильича Брежнева, машины он не коллекционирует, Горбачев передал Pontiac на АЗЛК — мол, пусть конструкторы учатся современному автомобилестроению.

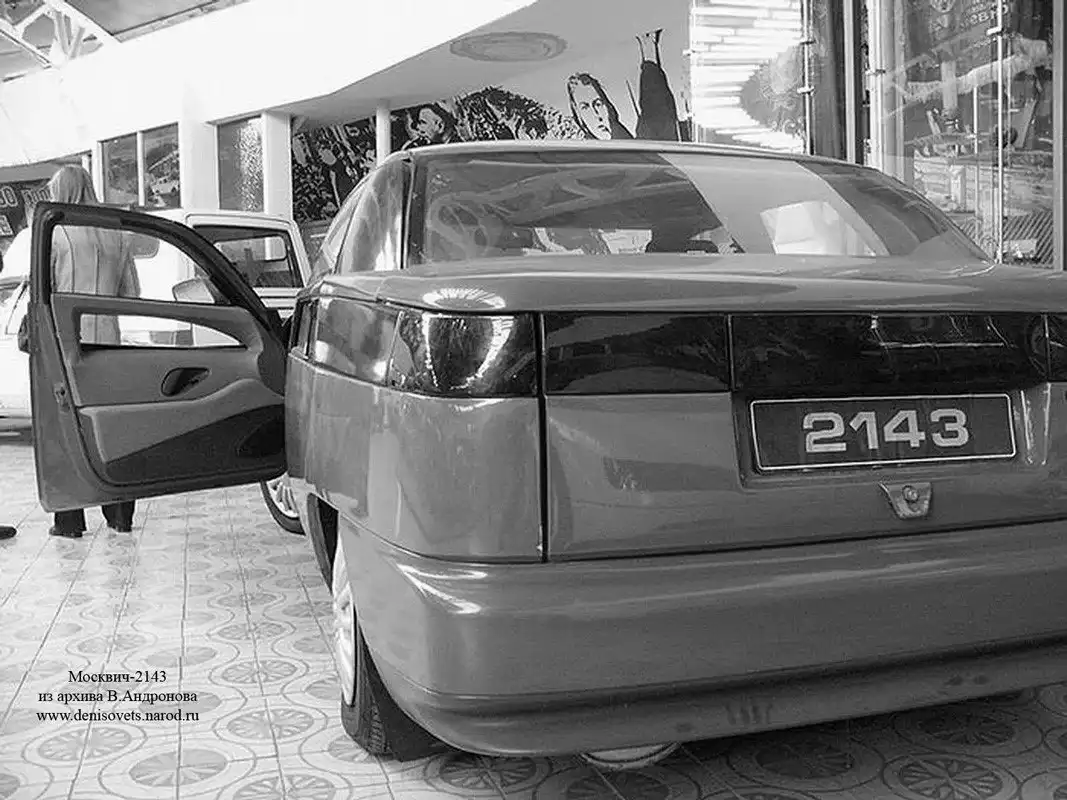

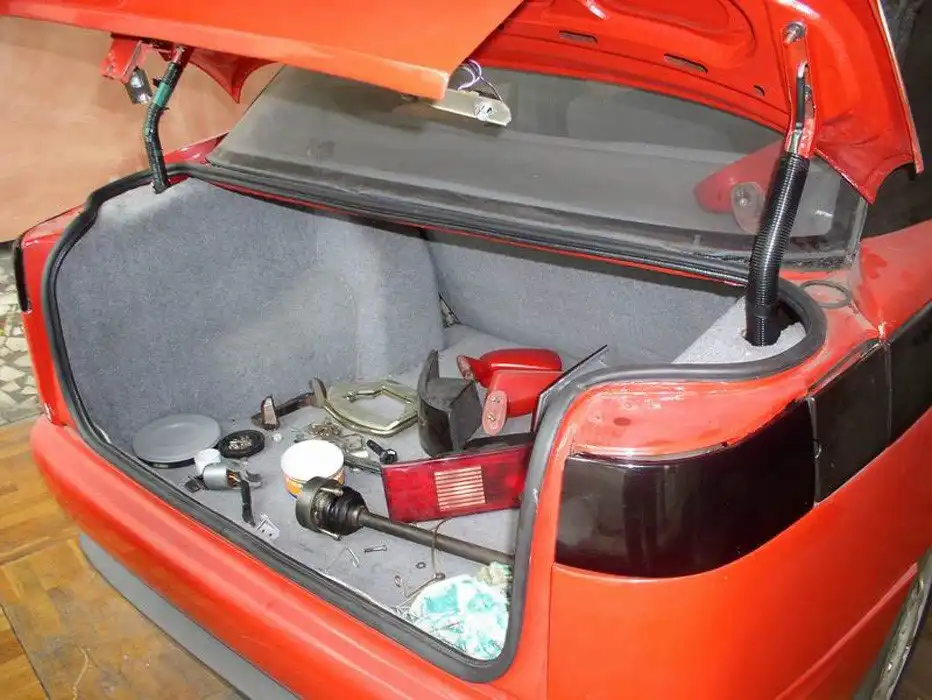

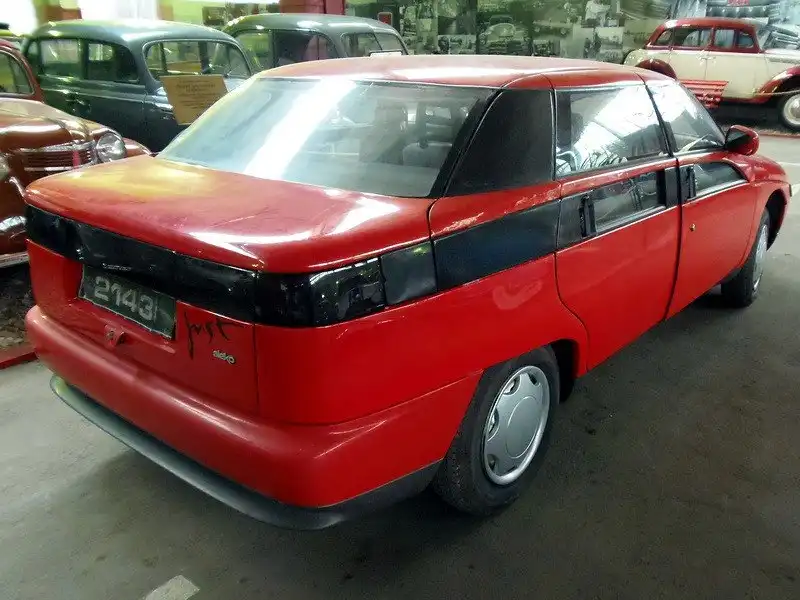

Под вторым чехлом, который гости музея начали поднимать со стороны багажника, стоял красный автомобиль, задние фонари которого напоминали Saab 9000. Расчехляя середину салона, они обнаружили «что-то не то», а когда брезент был свернут окончательно, застыли от изумления — настолько непривычно выглядела представшая перед их глазами машина.

С прицелом на будущее

В мае 1988 года Александр Евгеньевич Сорокин, главный конструктор Производственного объединения «Москвич», головным заводом которого был АЗЛК, выступал на заседании коллегии Министерства автомобильной промышленности СССР с докладом о перспективах развития предприятия до 2000 года. Речь шла о перспективных типажах автомобилей «Москвич» — о новых модификациях базового автомобиля АЗЛК-2141 «Люкс», седане АЗЛК-2142 в исполнениях «Норма» и «Люкс», новом семействе бензиновых и дизельных двигателей, семиместном универсале, фургоне и пикапе на его базе, поисковом «автомобиле 2000 года» с многотопливным двигателем.

Отдельно говорилось о проекте перспективной базовой модели легкового автомобиля третьей группы малого класса. «Учитывая, что технический проект модели «2141» был утвержден в 1982 году, в середине XIII пятилетки необходим переход на заменяющую ее модель с полностью новым кузовом», — сообщил членам коллегии Сорокин. Он указал и на некоторые особенности будущего автомобиля: «Кузов новой модели в габаритах модели «2141» должен обеспечить более просторный салон, иметь С« в пределах 0,25-0,28, характерную индивидуальную внешность…». Был озвучен и предполагаемый срок освоения выпуска новой базовой модели —1993 год.

Когда на советских автозаводах начинались работы над перспективными моделями автомобилей, как правило, строили несколько серий опытных образцов. Машины самой первой, «нулевой» серии (иногда это был единственный экземпляр, иногда два однотипных) обычно существенно отличались от «готового» автомобиля, который потом шел в производство. Первый образец всегда считался пристрелкой, пробой сил. На нем конструкторы проверяли правильность
выбранных компоновочных решений, основных размерностей, работоспособность новых узлов и агрегатов. Типичным образцом первой серии как раз и был седан АЗЛК-214Э, который должен был прийти на смену «сорок первому».

Проба сил

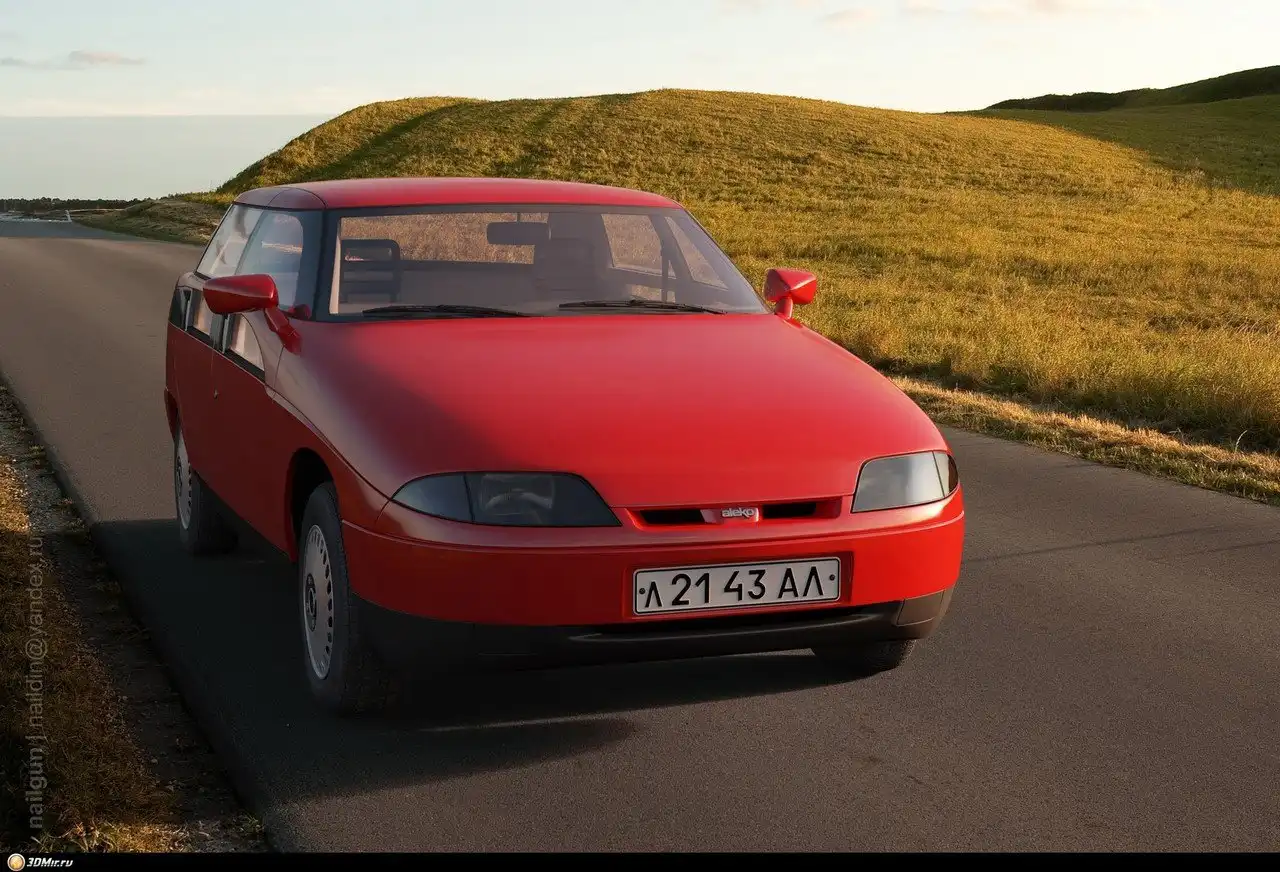

Основные работы над новым автомобилем стартовали на рубеже 80-90-х годов, в самый разгар перестройки. Ведущим конструктором Сорокин назначил Вячеслава Грымова, ведущим по кузову — Георгия Михайлова, ведущим дизайнером по экстерьеру — Марата Елбаева, который в конце 80-х годов фактически был главным стилистом АЗЛК.

Техническое задание содержало противоречивые требования. Для снижения расхода топлива необходимо было радикально улучшить аэродинамику по сравнению с АЗЛК-2141 — и это при том, что кузов «сорок первого» был достаточно обтекаемым. Но авторы дизайна кузова снова, как уже не раз бывало в прошлом, упирались в компоновку моторного отсека с высоким расположением двигателя и были вынуждены мириться с высоким капотом.

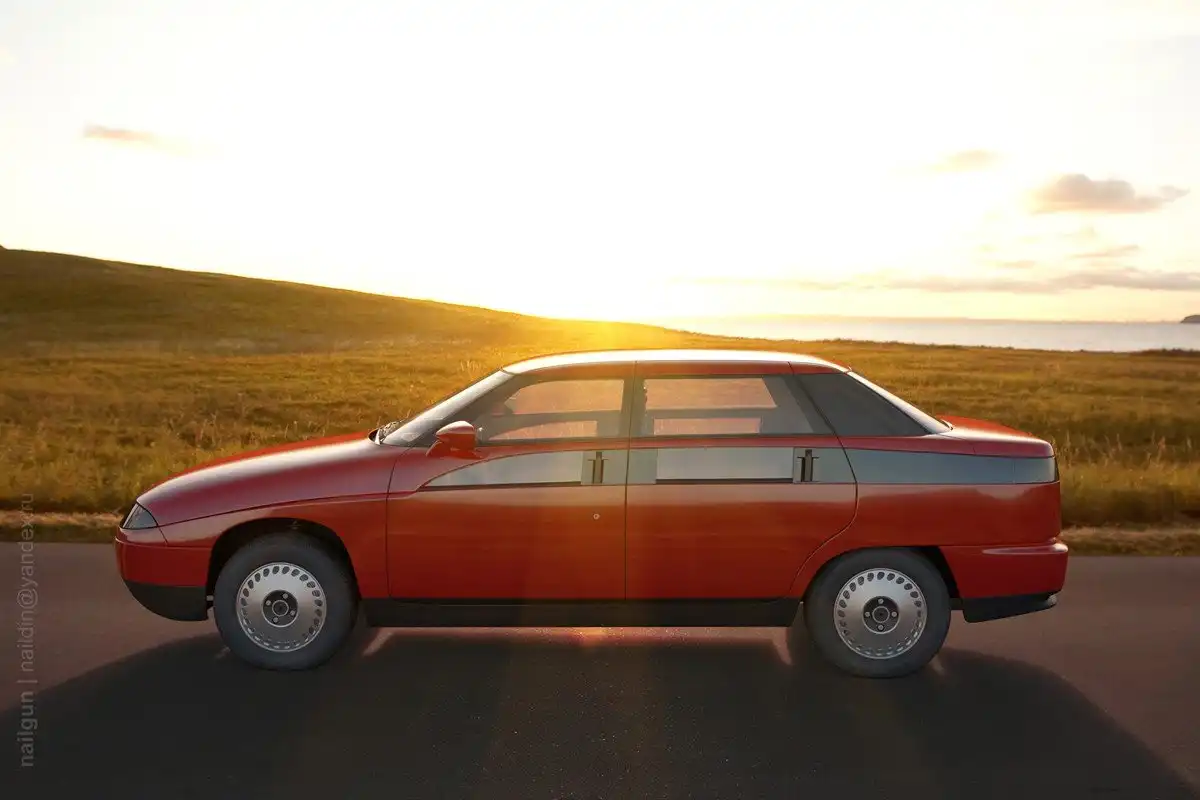

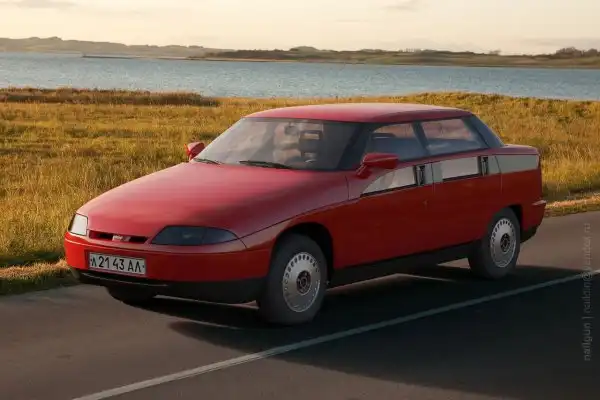

Свое решение предложил Марат Антонович Елбаев, опытнейший художник-конструк-тор, проработавший на заводе около 30 лет. Высокий капот он выполнил в виде округлого «леденца», а невысокому лобовому стеклу придал сферическую форму с плавным переходом к крыше и окнам передних дверей. Несколькими годами ранее в ходе конкурса альтернативных проектов Марат Елбаев представил свой набросок экстерьера «автомобиля 2000 года», будущей «Истры», и на том эскизе сопряжение капота с лобовым стеклом было примерно таким же.

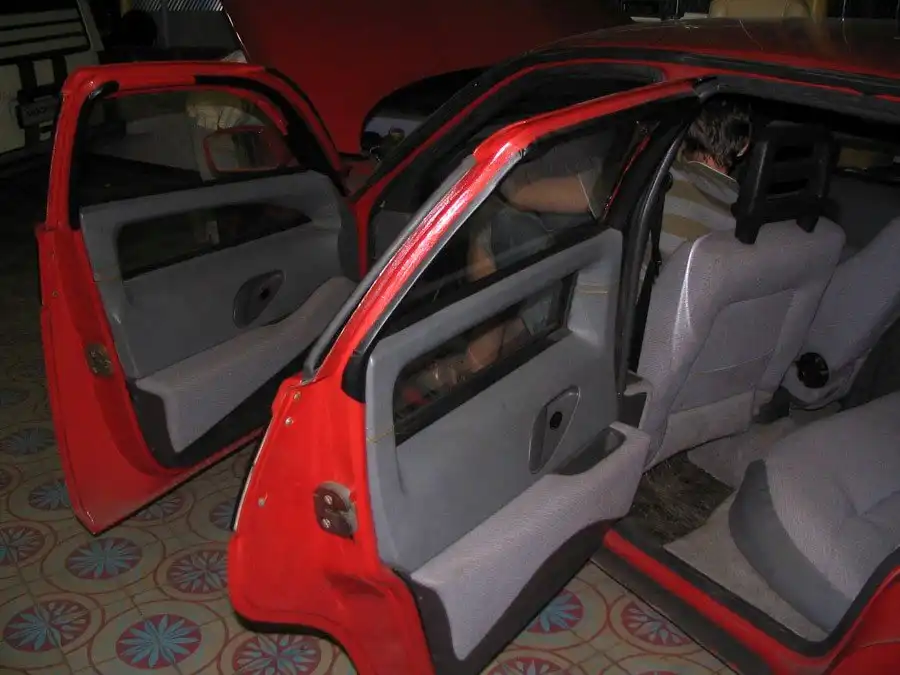

Проблема заключалась в том, что окна передних дверей неизбежно приобретали изгиб в двух плоскостях, а технологические возможности тех лет не позволяли при таком сложном изгибе сделать стекла опускающимися.

Однако коллеги из Горького, столкнувшись с подобной проблемой на перспективной «Волге» ГАЗ-ЗЮ5, нашли решение: они выполнили стекла дверей из двух половин, с открывающейся форточкой внизу.



На рубеже 80-90-х годов среди конструкторов и дизайнеров бытовало мнение, что привычные опускные стекла в дверях скоро уйдут в прошлое. Поддерживать микроклимат в салоне можно с помощью кондиционера или климатической установки, которая, как предполагалось, в ближайшем будущем войдет в базовую комплектацию любой модели, а опущенные стекла заметно ухудшают аэродинамику автомобиля и увеличивают расход топлива. Небольшие форточки внизу необходимы, чтобы, например, передать документы инспектору ГАИ или талон при въезде на парковку. Интересный вариант предложил главный конструктор АЗЛК А. Е. Сорокин, профессиональный дизайнер. Он решил поступить еще более радикально, чем специалисты, работавшие над ГАЗ-ЗЮ5, а Елбаев занялся претворением в жизнь его необычной идеи. Боковые окна «рассекли» на уровне капота мощным горизонтальным брусом, ставшим неотъемлемой частью силовой структуры дверей и связавшим в одно целое линии капота и высокого багажника. Ниже этого горизонтального ребра оказались открывающиеся форточки. Так машина приобрела свой уникальный облик, шокировавший всех, кто ее видел. Сплошная полоса задних фонарей на багажнике, проходящая над номером, выглядела органичным продолжением линии нижних окон, хотя именно она придавала задку прототипа некоторое сходство с Saab. Точно так же ради единства стиля нижний ярус стекол передних дверей повторял в миниатюре округлый силуэт капота. На этом нижнем «этаже» оконных проемов нашлось место вертикальным дверным ручкам.

Самый необычный образец

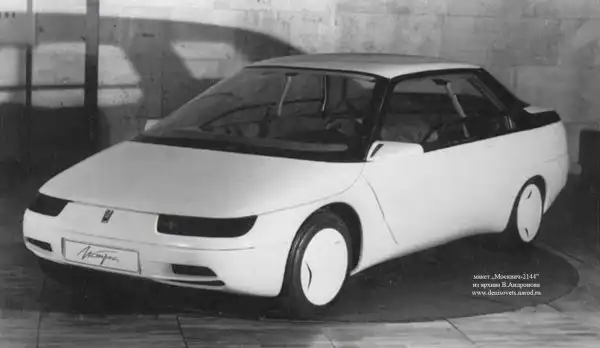

Сначала увидел свет макет в масштабе 1:4, который художники-конструкторы звали «четвертушкой». Технология постройки макетов в Художественно-конструкторском бюро с годами совершенствовалась. Уходили в прошлое пластилин и гипс. Теперь поверх каркаса из пенопластовых шпангоутов напыляли полиуретановый наружный слой, который потом подвергали фрезеровке, получая заданную форму поверхности кузова и деталировку. В результате быстро формировалась внешняя поверхность высокого качества, которую даже не нужно было подравнивать с помощью шпаклевки.



К тому же в начале 90-х годов при создании кузова A3/1K-2143 уже применялись математические модели, разработанные на компьютере в недавно организованном в УКЭР отделе машинного проектирования. Превращением смелой дизайнерской идеи в «железные» ходовые образцы занималось Бюро кузовов. Детали, из которых состояла передняя часть, проектировал Александр Нестеров, элементы задка — Николай Андросов, конструкцию необычных дверей создавал Анатолий Цебрий. Сам ведущий конструктор по кузову Георгий Михайлов занимался боковинами, а полы готовила Валентина Белова. 8 свое время Белова участвовала в превращении седана М-402 в универсал М-423 и перекраивала лонжероны М-407 в М-403.

Именно Михайлов отвечал за изготовление всех необычных стекол кузова М-2143. Он сотрудничал со смежниками из Научно-исследовательского института технического стекла (НИТС), со стороны которого работой руководил Александр Федотов, лучший в СССР специалист по моллированию. Совместными усилиями Михайлов и Федотов создали незакаленные тонкие стекла, верхние неопускаемые и нижние опускные, прочность которых достигалась методом ионного упрочнения.



Спустя годы Михайлов вспоминал, что «двухэтажные стекла» ему не нравились с самого начала. Тем не менее, он добросовестно воплотил в жизнь идею Сорокина, создав необычное остекление прототипа. Кроме того, Михайлов и Цебрий попробовали на АЗЛК-2143 новую для начала 90-х годов конструкцию дверей с закрытыми фланцами, которую подсмотрели у Citroen — такие двери вполне можно было оснастить и обычными окнами с привычными стеклоподъемниками.

Когда дело дошло до постройки «железных» ходовых образцов, все вышло не так гладко, как на макетах. Переходы между двойными окнами и кузовными панелями получились несколько грубоватыми.
Пришлось отказаться от оригинальных овальных фар, спрямив их края — возникли трудности с подбором оптики. Но, в конце концов, это же был всего лишь прототип самой ранней, «нулевой» серии, созданный для скорейшей проверки технических и дизайнерских решений.

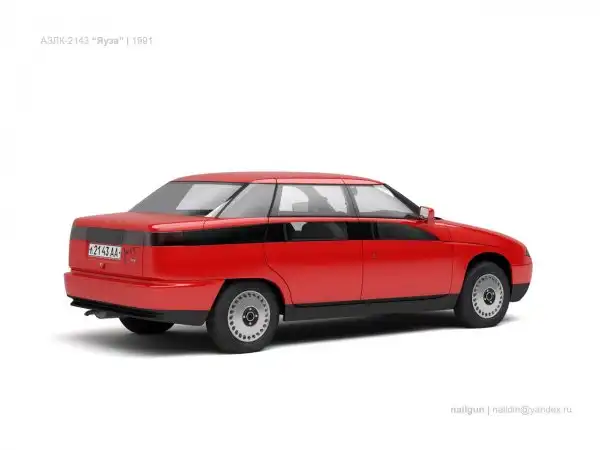

В результате проведенных конструкторских работ получился непростой и во многом спорный автомобиль. Но если бы его представили публике в России или за рубежом, он, несомненно, никого не оставил бы равнодушным.

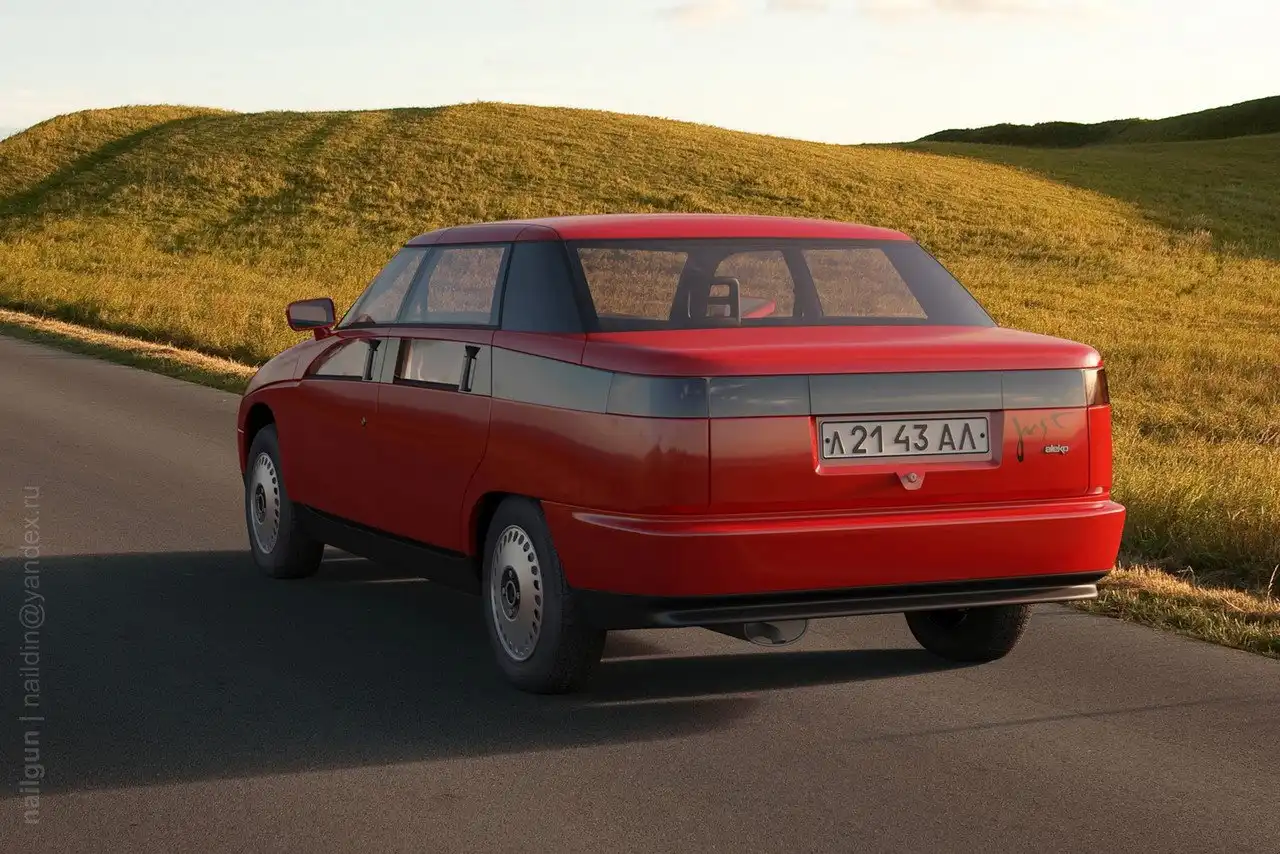

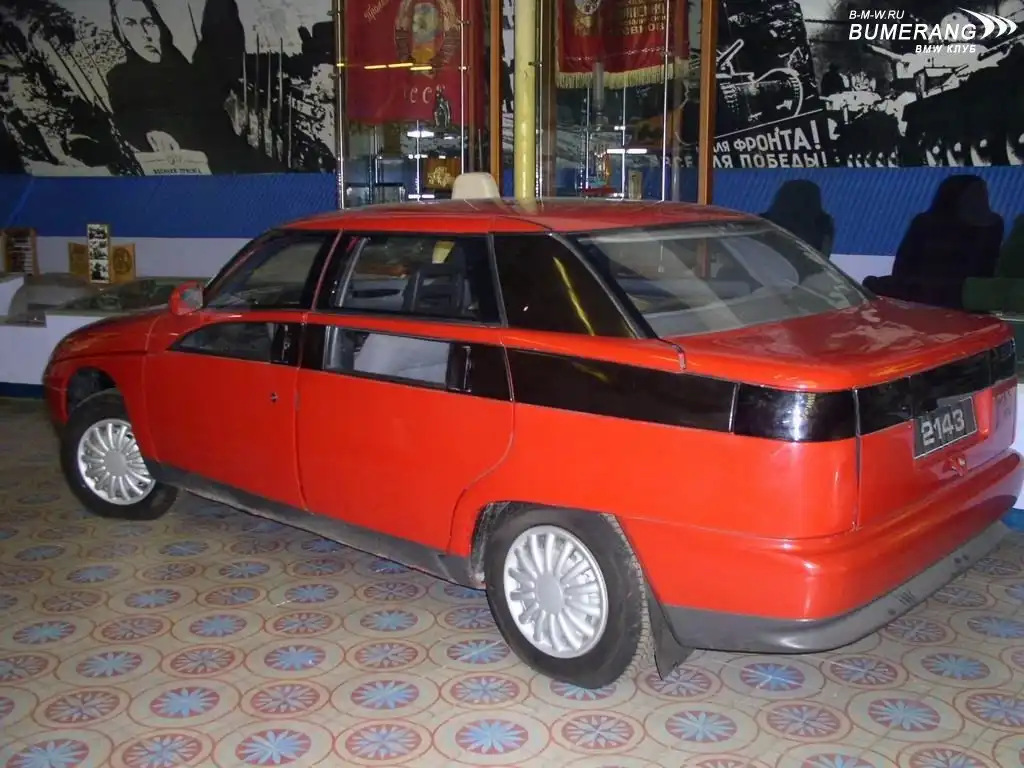

По замыслу дизайнеров задние фонари и нижний «зтаж» окон объединялись в одно целое

Интерьер в стиле «био»

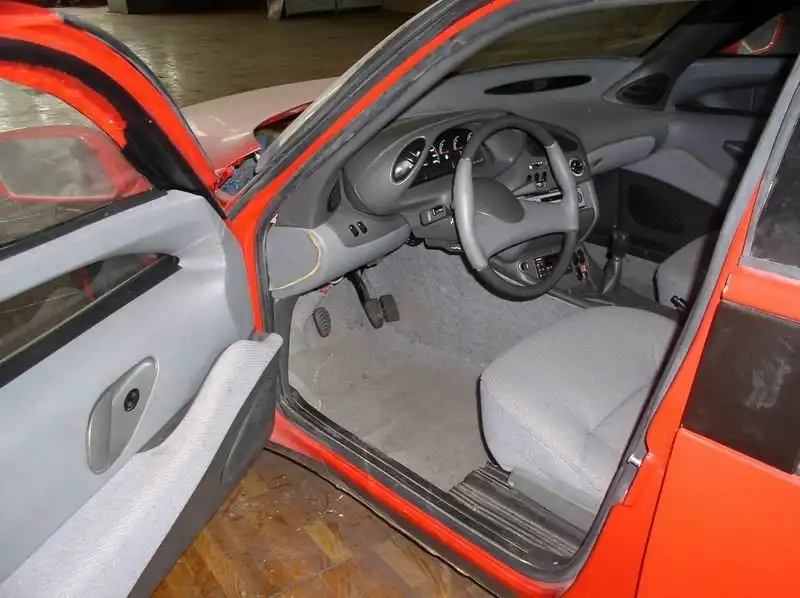

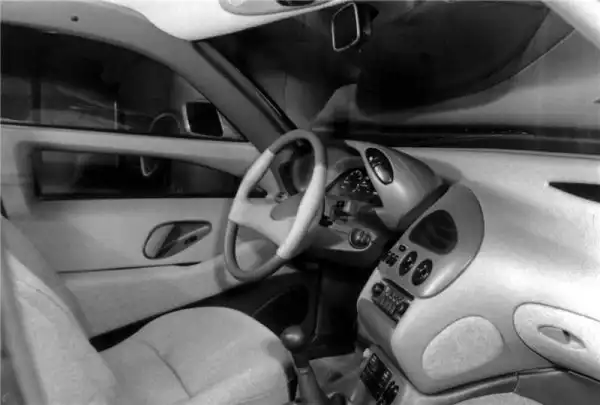

Пока Сорокин и Елбаев занимались внешностью автомобиля, второй ведущий дизайнер Константин Громадзкий работал над интерьером салона. Громадзкий был молодым, но уже достаточно опытным и разносторонним специалистом. Он начинал в качестве «самодельщика», прошел нелегкую школу постройки минивзна «Арбат», работал над посадочными макетами многоместного салона в Италии и «люк-сового» интерьера седана АЗЛК-2142. Помогал Громадзкому опытный специалист по салонам и эргономике Леонид Леонов. Громадзкий и Леонов отрабатывали свои идеи на так называемых «передках» — макетах, начинавшихся от моторного щита.

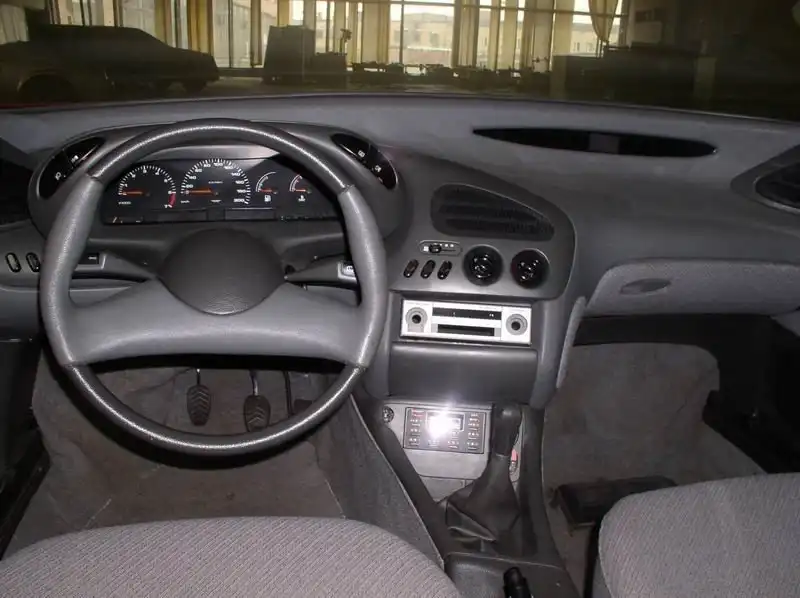

Самая оригинальная задумка заключалась в принципе установки комбинации приборов. В штатное оборудование автомобиля 90-х годов должна была входить регулируемая по высоте рулевая колонка. Громадзкий решил, что вместе с рулем вверх и вниз должен двигаться весь «козырек» с приборами. В результате расстояние между рулевым колесом и приборным щитком при любом положении колонки выходило одинаковым, ни при каком перемещении руль не перекрывал собой приборы. Кроме того, на козырек были выведены основные клавиши переключателей, и при регулировке колонки не менялось расстояние от обода руля до клавиш. Хотя на макетах-«передках» опробовались цифровые комбинации приборов, похожие на модные тогда электронные часы, в окончательном варианте приборы остались традиционными, стрелочными, но с современным для 90-х годов расположением шкал.

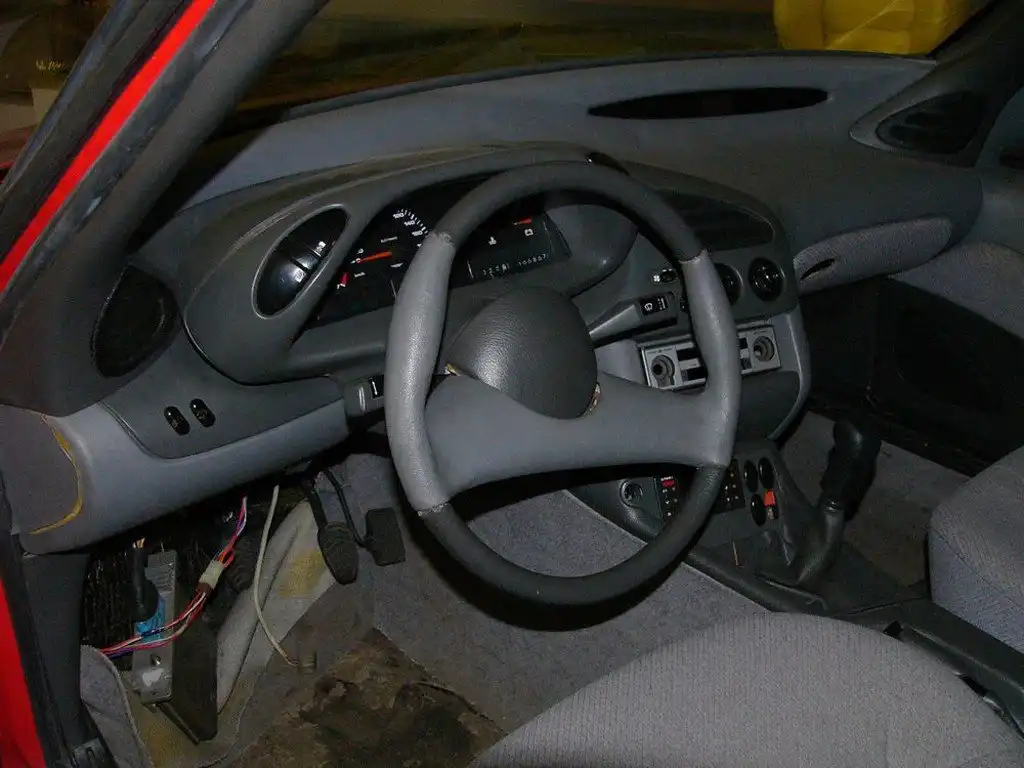

В облике приборной панели и консоли АЗЛК-2143 доминировали круглые и овальные элементы, олицетворявшие входивший 8 моду стиль «биодизайн». Это хорошо заметно по скругленным очертаниям ступицы руля, вентиляционных решеток, ручек дверей, «окна» для часов, кнопок и клавиш. Продуманная форма так называемых дверных карт позволила сделать салон уютным, несмотря на низкие разделенные окна. Внизу консоли располагался новый для того времени прибор — бортовой компьютер. Единственным компромиссом можно назвать серийный радиоприемник «Былина», который для экономии времени взяли с обычного «сорок первого».

Мотор надежды

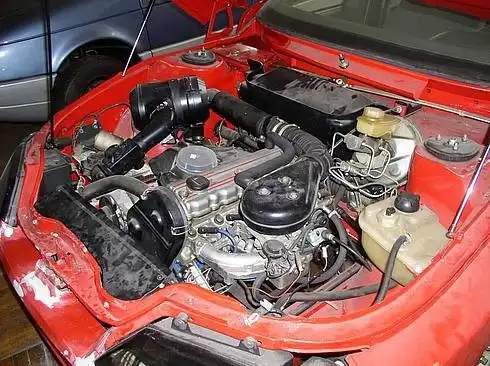

На автомобиле АЗЛК-2143 предполагалось использовать двигатели, которые должны были выпускать на строившемся в Москве новом моторном производстве АЗЛК. Никаких модификаций новой модели с уфимскими моторами (а тем более с вазовскими) не планировалось. В вопросе производства двигателей АЗЛК долгие годы полностью зависел от Уфимского моторного завода, поэтому в серийное производство так и не попали модификации двигателя М-412. Запуск нового моторного завода на «новой» территории в Москве позволял АЗЛК вернуть под свой контроль выпуск и модернизацию двигателей. Стараниями генерального директора АЗЛК В. П. Коломникова в 1986 году Совет министров принял постановление о создании производства двигателей в рамках ПО «Москвич». Работы по проектированию новых семейств бензиновых и дизельных двигателей шли всю первую половину 80-х годов. В1985 году началась разработка перспективного семейства двигателей, которые должен был выпускать московский моторный филиал.



Полностью новый двигатель, который создавали Юрий Пташкин, Виктор Борисов, Анатолий Черномордик, Николай Хитрое, Ибрахим Камаев и другие конструкторы, не сохранил конструктивной и технической преемственности с М-412. В качестве альтернативы «на конкурсной основе» рассматривался технический проект двигателя, созданный на ВАЗе (конструкторы Леонид Новиков, Михаил Коржов и другие). Но вариант АЗЛК выигрывал по многим параметрам: он был современнее конструктивно, технологичнее в производстве, дешевле в освоении, состоял из меньшего количества деталей. По сравнению с М-412, это был возврат от алюминиевого блока к чугунному, от мокрых гильз к прочному цельнолитому блоку. Распределительный вал располагался, разумеется, в головке и приводился зубчатым ремнем. Сначала конструкторы готовили чертежи на самые трудоемкие детали: блок, головку, коленчатый вал, поршни.



Базовая модель двигателя с индексом «21414» была бензиновой, карбюраторной, 8-клапанной, рабочим объемом 1,8 л (диаметр цилиндра 82 мм, ход поршня 85 мм). Предусматривалось несколько модификаций, индексы которых иногда пересекались с индексами перспективных автомобилей и шасси. Бензиновый «21415» отличался распределенным впрыском, такая же система питания была у 16-кла-панного «21416». Предусматривались и дизели — один без наддува, другой с турбонаддувом и промежуточным охлаждением воздуха. Рабочий объем бензиновых моторов мог быть 1,6,1,8 и 2,0 л с возможным увеличением до 2,2 л. Дизели планировались 1,8- или 1,9-литровые.

К концу 1986 года были построены первые образцы: карбюраторный 1,8-литровый и атмосферный 1,9-литровый дизель (диаметр цилиндра 80 мм, ход поршня 89,5 мм). Оба двигателя на подставках демонстрировали в Министерстве автомобильной промышленности. Впоследствии, в ходе конструкторских работ, появились три серии образцов, а для наладки производства было изготовлено около 2000 деталей. Моторы проектировали, не ориентируясь ни на какие зарубежные аналоги — это была на 100% собственная разработка. Правда, применялись импортные комплектующие: топливная аппаратура дизелей, турбокомпрессор, все компоненты впрыска, нейтрализатор. Под капотом красного прототипа АЗЛК-2143 занял место карбюраторный двигатель «21414» третьей серии.

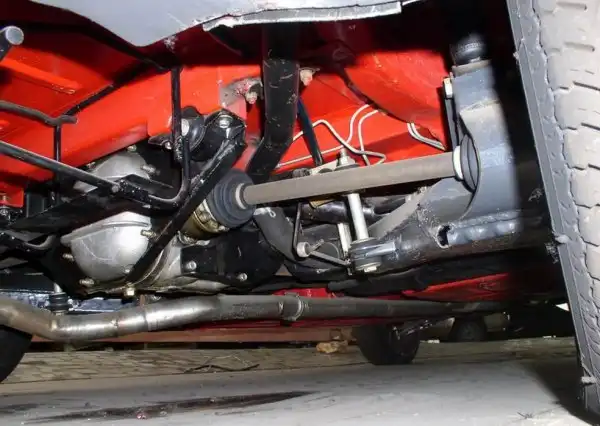

В качестве базовой модели семейства АЗЛК-2143 изначально проектировался не переднеприводной, а полноприводной автомобиль. За рубежом в конце 80-х — начале 90-х годов все большее распространение получали не внедорожные, а обычные легковые машины «4×4». Очевидно, что в условиях российских дорог автомобиль со всеми ведущими колесами является более конкурентоспособным. За основу трансмиссии полноприводного автомобиля нового поколения все равно взяли стандартную коробку передач АЗЛК-2141, дополнив ее узлами передачи крутящего момента к задним колесам.

Переделывать АЗЛК-2141 в полноприводной автомобиль начали задолго до проектирования АЗЛК-2143. В1984-1986 годах разработка трансмиссии «4×4» уже шла полным ходом. Открывал это направление опытный конструктор Лев Сморгонский, который пришел на завод еще в начале 50-х годов. Спустя десятилетия он выступил ведущим конструктором коробки передач АЗЛК-2141.

Надо заметить, что сам автомобиль АЗЛК-2141 в 70-е годы практически «строился вокруг трансмиссии». Передний привод предусматривал коробку передач и главную передачу в одном картере, и от правильно выбранной компоновки всего этого агрегата зависела принципиальная возможность или невозможность установить крупногабаритный двигатель М-412 под низкий капот автомобиля с современным клиновидным силуэтом. Поначалу двигатель М-412 никак не удавалось разместить на небольшой высоте — этому мешала, прежде всего, компоновка коробки передач. Задача была решена в 1977 году, когда первичный и вторичный валы коробки решили установить в горизонтальной плоскости: не один над другим, как в обычных коробках, а рядом. Такое оригинальное решение придумал молодой конструктор КБ общей компоновки Лев Железняков.



В середине 80-х, при ведущем конструкторе Льве Сморгонском, было предложено немало вариантов установки на коробку АЗЛК-2141 межосевого дифференциала и разных конструкций этого узла. Одни существовали только в чертежах, другие были изготовлены в металле и испытывались на автомобилях с «сорок первым» или «сорок вторым» кузовом. Проектированием дифференциала занимались Ю.Сте-паков, А. Новичков, Д. Дорофеев и другие конструкторы. В конце концов КБ трансмиссий, которое возглавлял Владимир Длугоканский, удалось создать работоспособную конструкцию.

В окончательном варианте пришлось изменить на несколько градусов (по сравнению с переднеприводным автомобилем)наклон всего силового агрегата относительно вертикальной оси. Рекомендованная к производству модификация шасси «4×4» включала самоблокирующийся дифференциал, отдельный агрегат заднего редуктора в сочетании с независимой задней подвеской на косых рычагах и открытыми полуосями. Первым серийным автомобилем с комплектом агрегатов «4×4» должен был стать АЗЛК-21416 с кузовом «хэтчбек» и внешностью серийного АЗЛК-2141. Трансмиссию такого же типа установили на прототип АЗЛК-2143. Интересно, что эта трансмиссия в конечном итоге все-таки попала на конвейер. В1999-2001 годах такими агрегатами полного привода оснастили небольшое количество серийных удлиненных седанов «Князь Владимир» и «Калита» АЗЛК-2144, а также пикапов АЗЛК-2344.

Еще одной интересной особенностью АЗЛК-214Э стали вентилируемые дисковые передние тормоза. От тормозов серийного автомобиля они отличались полностью оригинальными деталями суппорта, но в сборе узлы вентилируемых тормозов были взаимозаменяемы со стандартными тормозами АЗЛК-2141. Опытные образцы таких механизмов тоже обкатывали на машинах «в серийном кузове»

Неизвестные автомобили

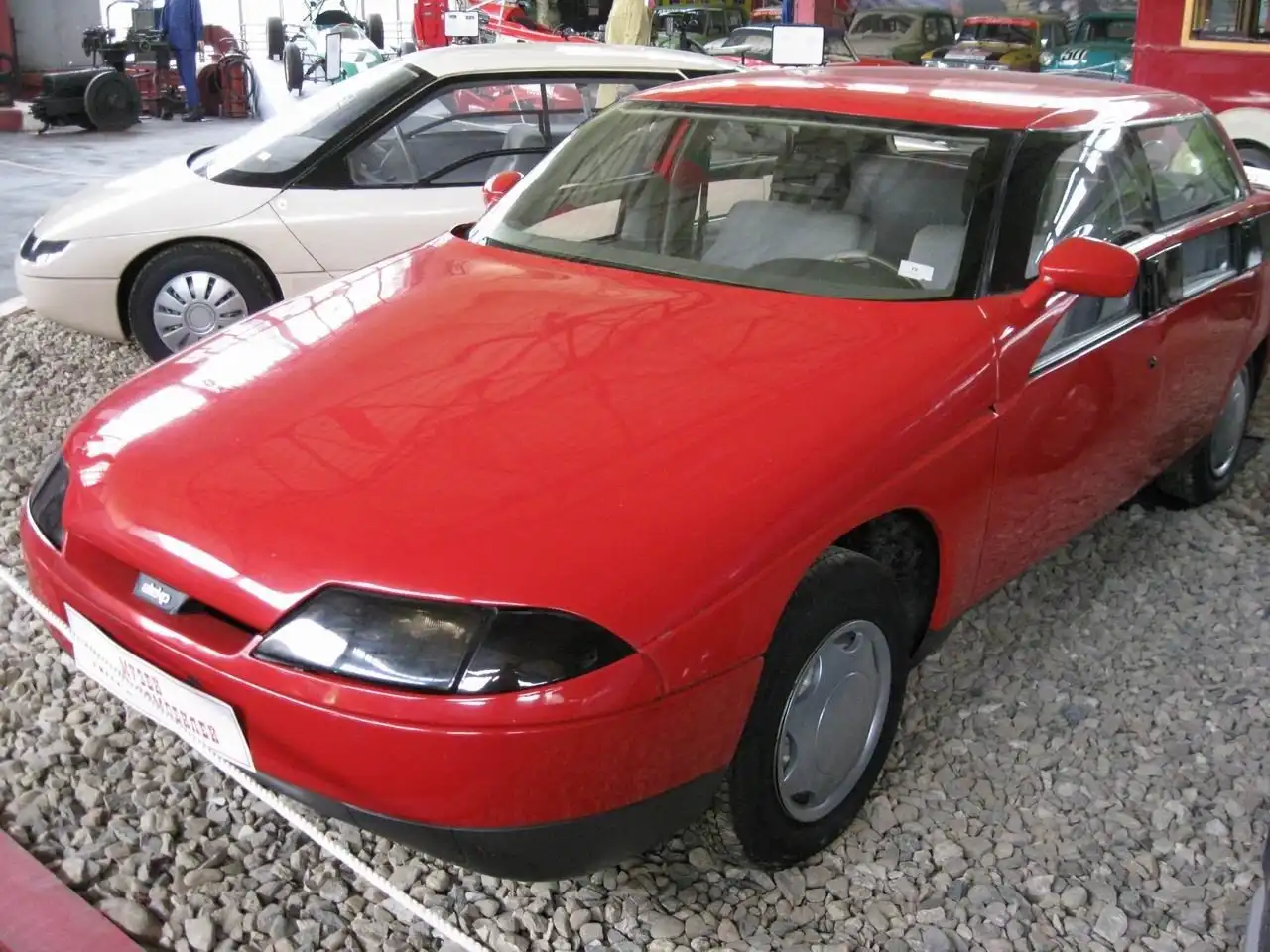

Набор ходовых образцов был примерно тем же, что и у модели С1 в 70-е годы. По разным данным было изготовлено три или четыре образца АЗЛК-2143 (возможно, три автомобиля и один кузов). Только одна машина красного цвета была полностью укомплектованной. Другие образцы представляли собой так называемые «мулы», носители агрегатов, которые оперативно передавались испытателям. У них отсутствовала отделка. Сиденья и приборы использовались от серийных АЗЛК-2141. Изготовленные в 1993 году автомобили оставались еще достаточно сырыми. Каждое из подразделений УКЗР успешно справилось со своим участком работы.
У кузовщиков и дизайнеров в активе были необычный кузов и современный салон. У двигателистов — новое семейство моторов, у агрегатчиков — отработанный полный привод и безопасные вентилируемые тормоза. Но собрать все это воедино и превратить в отлаженный механизм так и не удалось. В опытной машине оказалось много «нестыковок»: к примеру, под-моторную раму, на которую навешивался весь силовой агрегат, пришлось признать откровенно неудачной. Но для первых прототипов «нулевой серии» это обычное явление. К сожалению, обстоятельства в начале 90-х годов сложились так, что от доводочных работ и постройки новых образцов пришлось отказаться.



В рыночные отношения завод вошел с массой нерешенных проблем: еще не был освоен седан АЗЛК-2142, не завершено строительство завода двигателей. Самое досадное, что именно моторное производство было практически готово — чтобы доукомплектовать оснастку и начать выпуск двигателей, требовалось совсем немного.

В 1994 году главного конструктора АЗЛК А.Е. Сорокина сменил А. В. Куликов. Его команда признала нецелесообразным начинать семейство новых автомобилей с седана — в этом секторе рынка была
самая жесткая конкуренция. В качестве новой базовой модели приняли пятидверный цельнометаллический компактвэн, аналог появившихся позднее автомобилей Renault Медапе Scenic, Opel Zafira или Citroen Xzoro Picosso. Размерность его кузова рассчитывали, тщательно замерив все проходы, створы и «узкие места» на существовавшем конвейере, чтобы можно было начать выпуск, не ломая ничего в производственной цепочке. Такой автомобиль привлекал основную массу покупателей «Москвичей» «сорок первого» семейства — практичных
автолюбителей, дачников-вподснежников», частных таксистов, которым нужна была небольшая и не очень дорогая машина с максимально просторным салоном.

По сравнению с АЗЛК-2141 цена будущего компактвэна возрастала ровно настолько, чтобы не отпугнуть потенциальных потребителей и в то же время сделать продукцию вполне рентабельной для завода. Конструкторские работы над новым универсальным АЗЛК-2143 прекратил своим приказом занявший пост директора завода Р.Асатрян.
