ППШ своими силами
Слово за слово, попросил племянник изготовить что то из вооружения. Я идеей загорелся, скачал некоторое количество изображений и приступил к делу. Идея запостить возникла в середине работы - поэтому фото начальной стадии отсутствуют. Размер примерно подгонял под семилетнего бойца. Материал в силу приобретённой профессии - дерево, порода - ясень!
Под руки попался обрезок ясеня 500*200*50 мм
Из него всё и изготовлено. Нарисовал приблизительно на куске картонки и вырезал по контуру. Наложил не заготовку и вырезал из цельного куска приклад с цевьём. Зажал в тисочки и принялся строгать "ласточкой", или как там она называется.

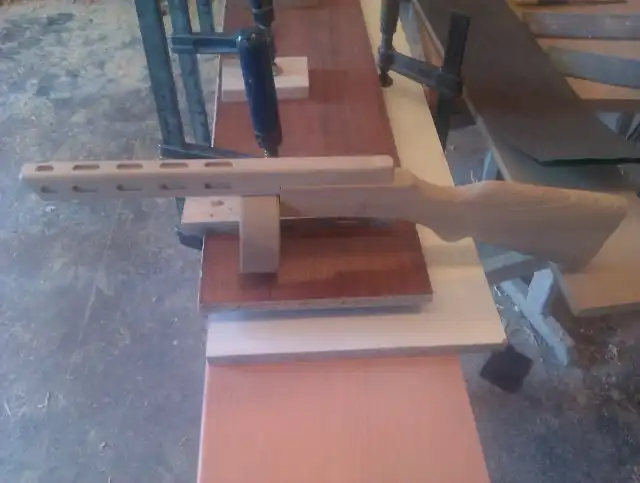

Дуло выпилил отдельно, разметил прорези и отфрезеровал оберфрезером.

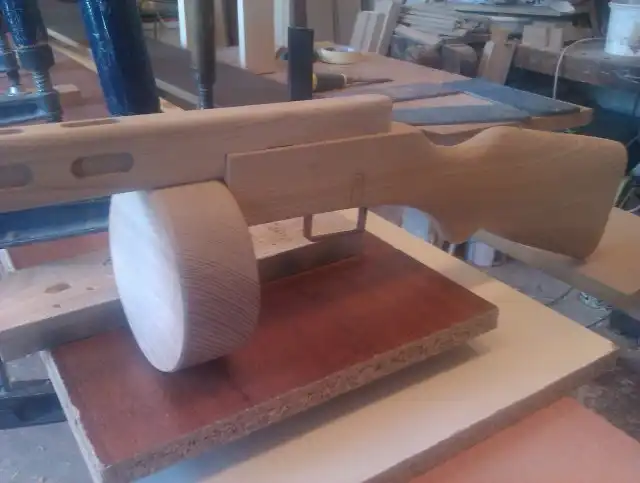

Им же прогнал радиус R 5 по периметру заготовки Прикрутил к цевью на шурупы, спрятанные под пробки и клей.Так же закреплён магазин.
Всё таки эксплуатироваться оружие будет в суровых, дворовых условиях и необходимо было придать ему экстремальную надёжность.

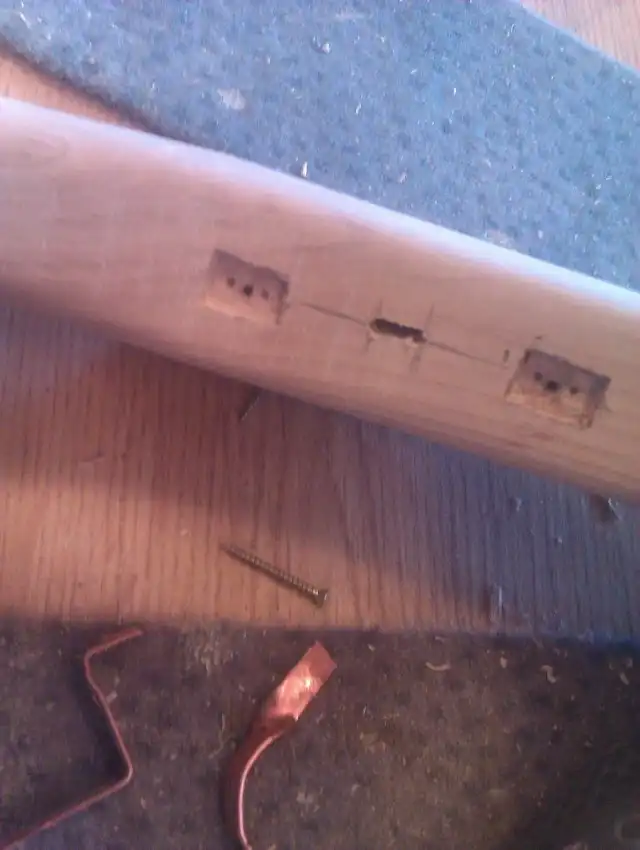

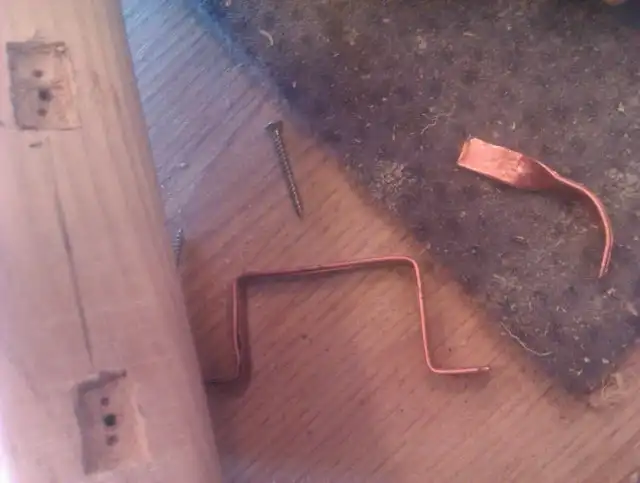

Склёпываем медную пластинку втрое и крепим шурупами.
Курок так же склёпываем, сверлим сбоку и гвоздиком его - слегка шевелится.
Вживить пружинку влом как то стало уже - и так два дня рабочих убил!
дайте 10 минут - закончу!

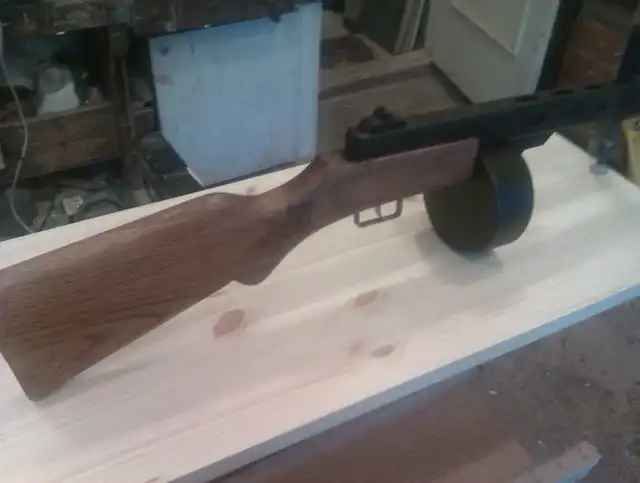

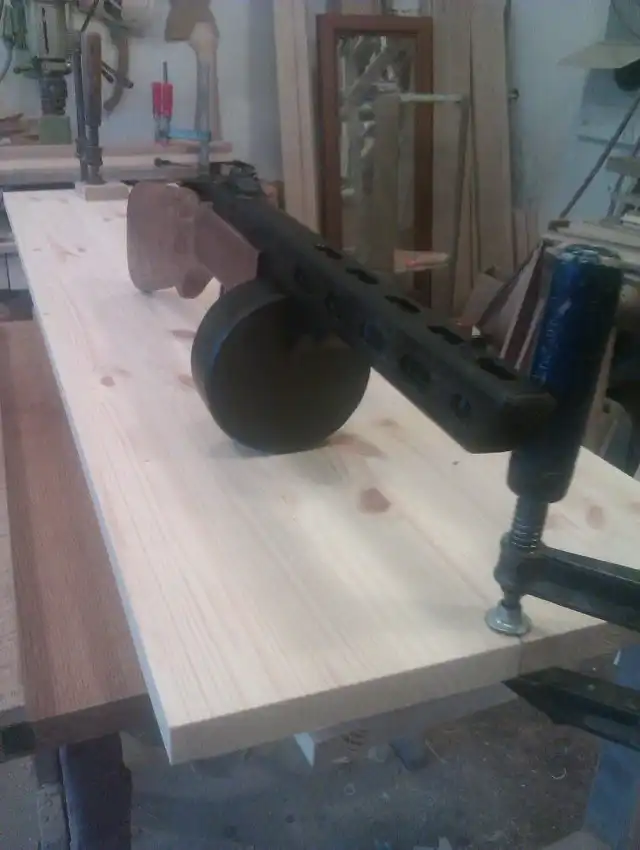

Тонируем приклад в коричневый, металл - в черный ( спиртовой бейц )

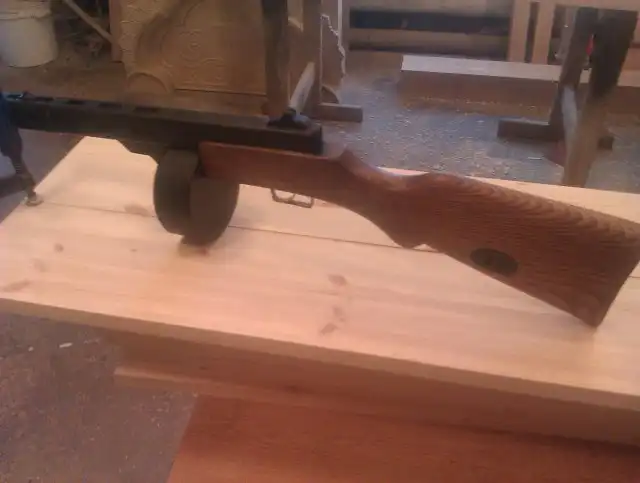

На закачанных фото обнаружил пластинку для крепления ремня на прикладе и скобу на дуле. Выпилил из подходящего куска аллюминия, окрасил в чёрный цвет врезал заподлицо с поверхностью и на шурупы. (шурупы к сожалению крестовые - историческая справедливость нарушена)
На дуло так же присобачил гвоздик согнутый буквой П и забитый в просверленные отверстия.
Ответственность за изготовление ремня повесил на родителей сорванца (хотелось уже отдать ствол и не заморачиваться поисками подходящей ленточки)
Всё конец
Лакируем пару раз лаком для наружных работ.
