Экскурсия по Иркутскому авиационному заводу

СУ-30 — двухместный истребитель поколения 4+. Этот самолет производится на Иркутском авиационном заводе (ИАЗ). За время своего существования предприятие выпустило более 7000 самолетов 20-ти типов. География поставок ИАЗа охватывает 37 стран мира. Кроме Су-30МК (модернизированный, коммерческий) и Су-30СМ (модернизированный, серийный), завод производит учебно-боевые самолеты Як-130, компоненты авиационной техники для концерна Airbus, а также начинает производство пассажирского самолета МС-21.

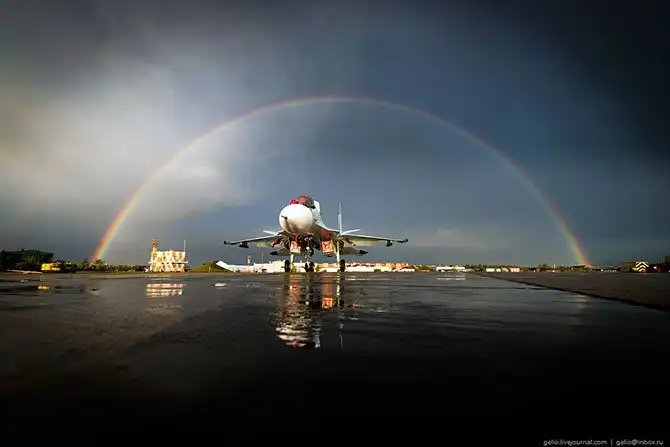

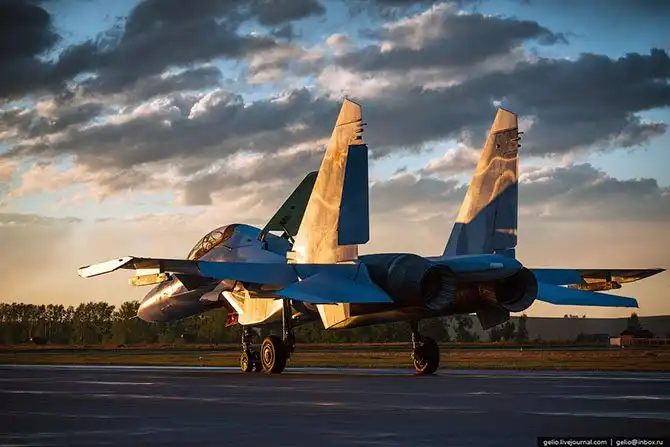

СУ-30СМ — двухместный истребитель поколения 4+, созданный на базе Су-27.

Это первый серийный самолет в мире, обладающий сверхманевренностью.

Истребитель предназначен для управления групповыми боевыми действиями истребителей при решении задач завоевания господства в воздухе, обеспечении боевых действий других родов авиации, прикрытии наземных войск и объектов, уничтожении десантов в воздухе, а также для ведения воздушной разведки и уничтожения наземных или надводных целей.

Су-30СМ адаптирован под требования российских ВВС в части систем радиолокации, радиосвязи и государственного опознавания. Вот некоторые его технические характеристики: практический потолок – 16 300 м, максимальная дальность полета – 3000 км, максимальная скорость – 2125 км/ч.

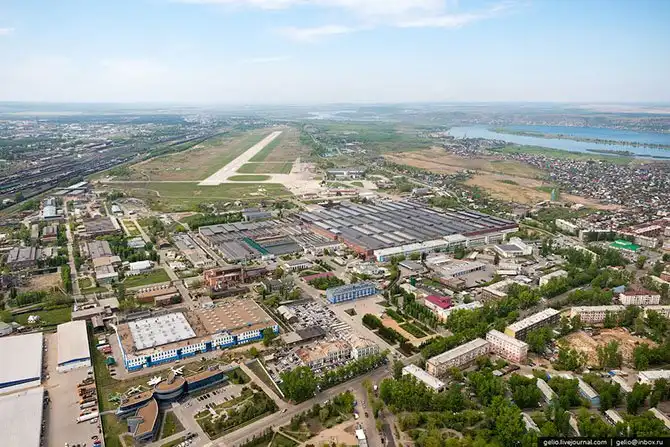

Иркутский авиационный завод — один из наиболее значимых в России центров авиастроения, входит в состав корпорации «Иркут».

В 2014 году Иркутский авиационный завод отмечает 80-летний юбилей.

Производство одного самолета – технически сложный процесс, который делится на множество мелких этапов. Каждый цех Иркутского авиационного завода выполняет свою часть технологической цепочки.

На этом станке ВПО JOMAX в 18-м цехе изготавливают стапельную оснастку. Благодаря современному оборудованию один рабочий за смену выполняет объем работы, который шесть лет назад бригада из четырех человек выполняла месяц.

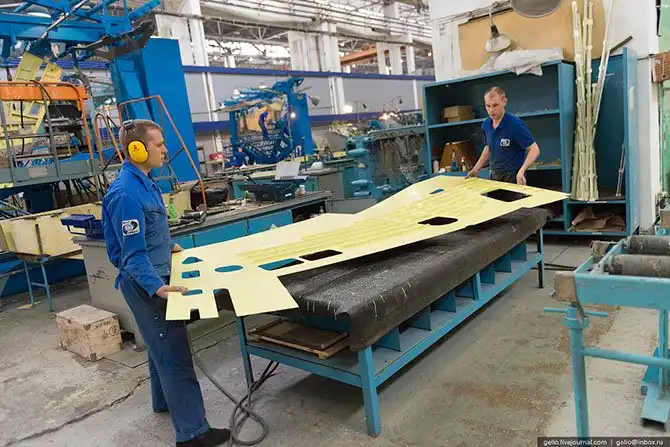

На заготовительно-штамповочном производстве (ЗШП) ИАЗа изготавливают до 70% деталей будущего самолета.

ЗШП размещается в трех цехах: штамповочном, профилегибочном и цехе плоской заготовки.

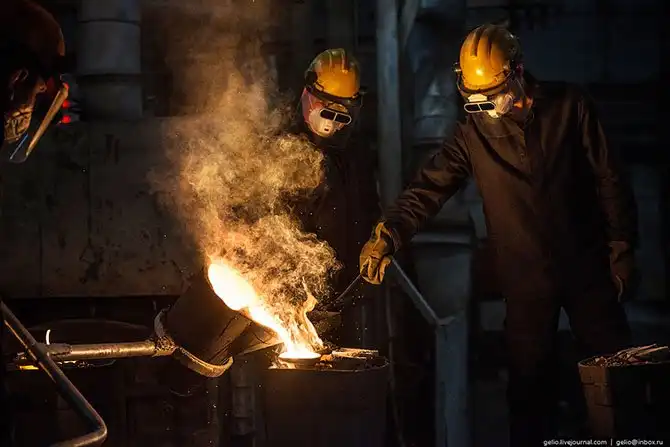

В состав металлургического производства входит 8 цехов. В настоящее время литейный цех авиазавода изготавливает около 800 наименований изделий, кузнечный — около 2,5 тысяч, цех неметаллов — порядка 20 тысяч.

В цехах металлургического производства изготавливают детали размером от трети спичечного коробка до рамы фонаря самолета Су-30.

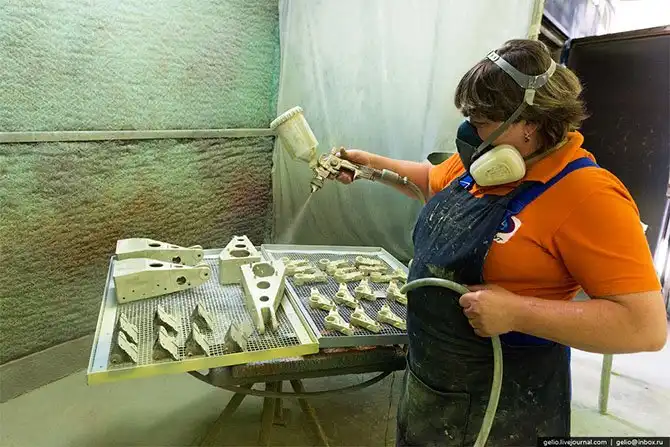

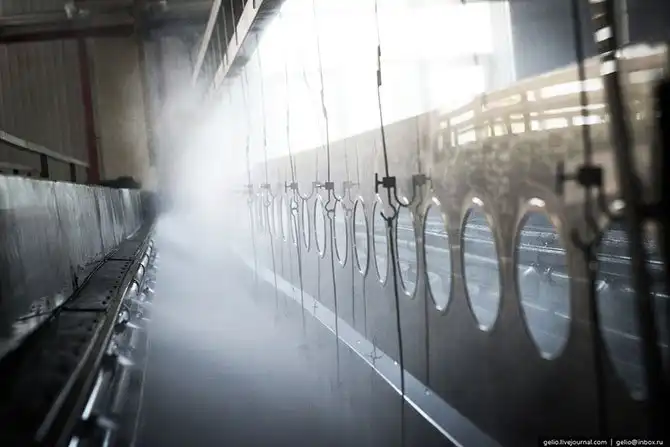

На гальваническом участке проводится подготовка поверхности детали под люмконтроль и анодирование. Через цеха покрытий и термообработки проходит до 95% деталей, изготовленных на заводе.

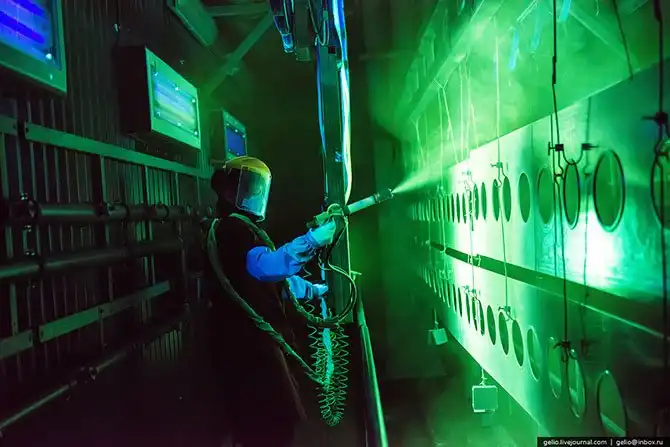

В процессе люминесцентного контроля на детали самолета наносится специальный раствор, а затем порошок, выявляющий те дефекты, которые можно увидеть лишь в ультрафиолетовом свете.

Это один из нескольких видов контроля деталей, которые проводятся на ИАЗе.

В 34-м отделе проводят комплекс измерений геометрических параметров деталей с помощью координатно-измерительных машин сверхвысокой точности. Только за 2013 год в отделе было измерено более 17 тысяч деталей.

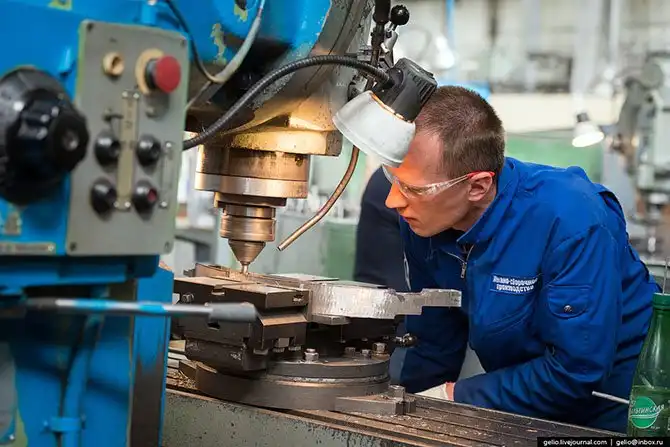

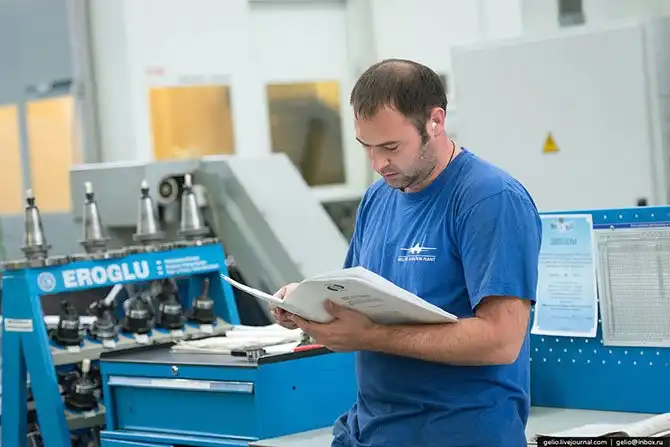

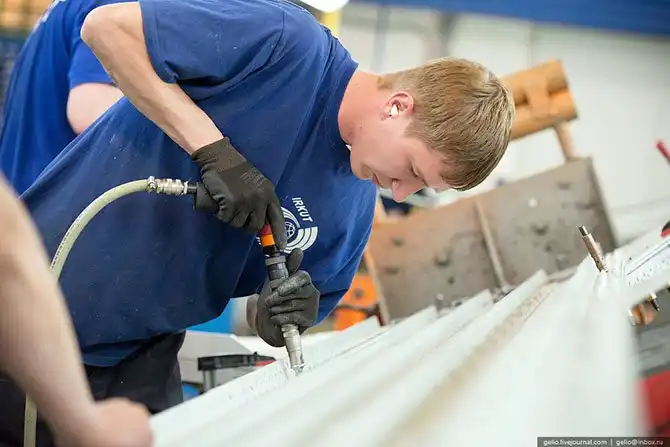

В цехах механосборочного производства из различного вида заготовок, получаемых от металлургического и заготовительно-штамповочного производств, изготавливаются практически все механообрабатываемые детали конструкции самолета и его внутренней начинки.

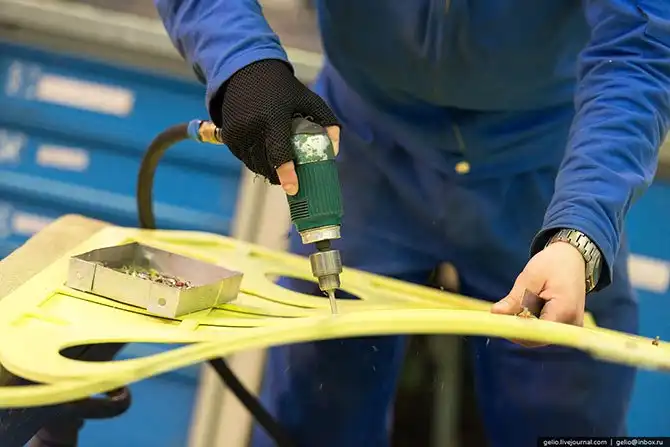

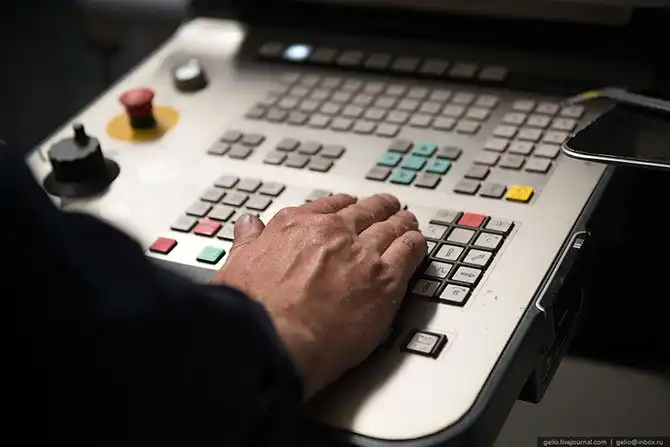

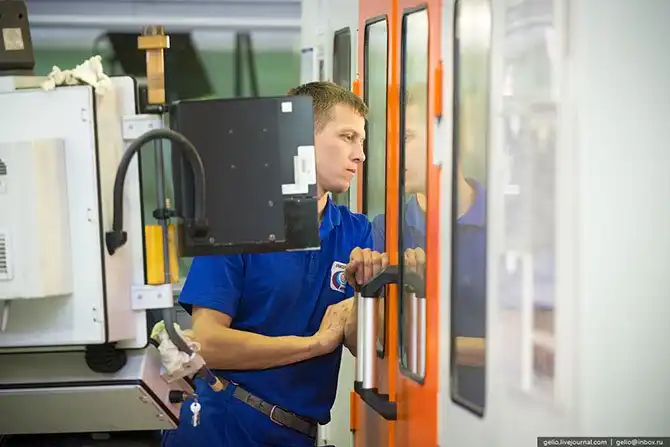

Здесь они обрабатываются на металлорежущих станках – зачищаются припуски, выполняется сверловка, выбираются пазы и т.д.

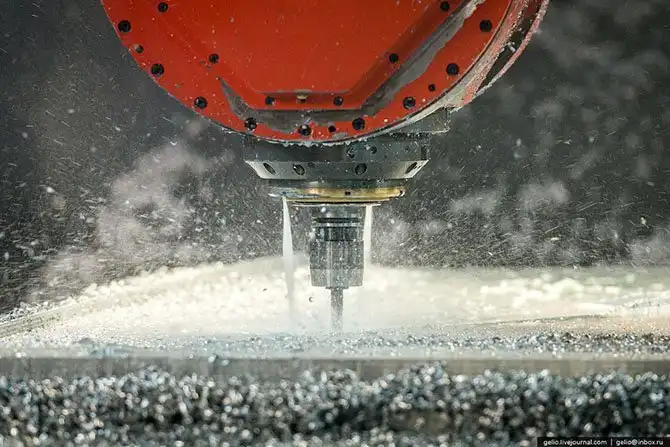

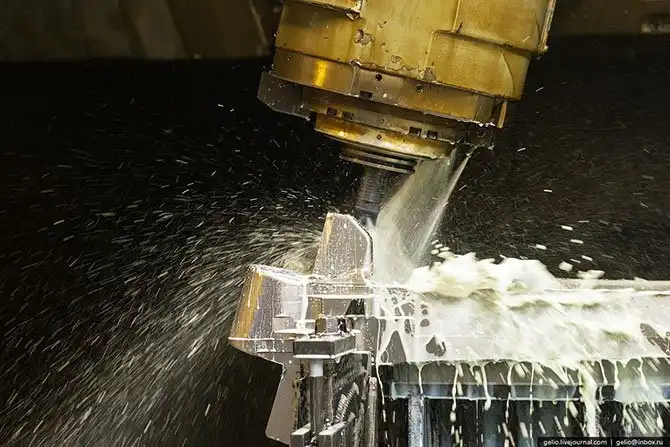

Фрезерование занимает не менее 80% всего машинного времени обработки типовых авиационных деталей.

В цехах МСП изготавливают, собирают и испытывают агрегаты и узлы гидропневмотопливных систем самолета, системы управления. Также здесь изготавливает целые агрегаты – штангу дозаправки, пост управления самолета и т.п.

Подразделения механосборочного производства одни из первых на заводе начали использовать современное высокопроизводительное оборудование, внедрять lean-технологии. Из 100 высокопроизводительных станков, которые сейчас работают на заводе, 65 относятся к МСП.

После этого детали собирают в узлы и уходят обратно – в цех покрытий, а оттуда на сборку.

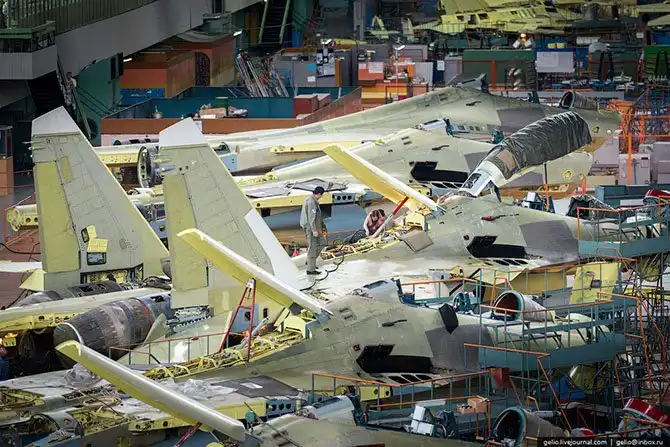

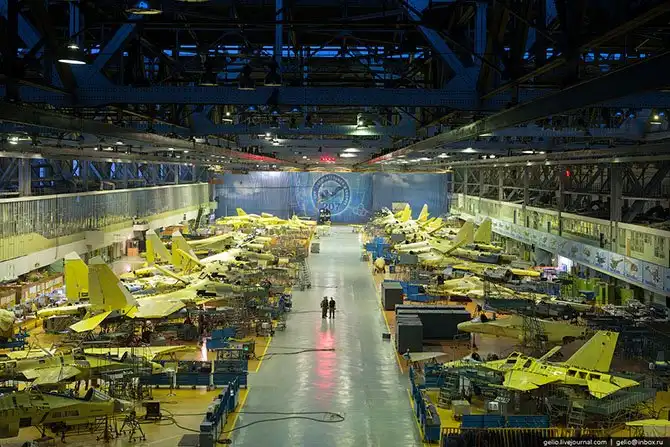

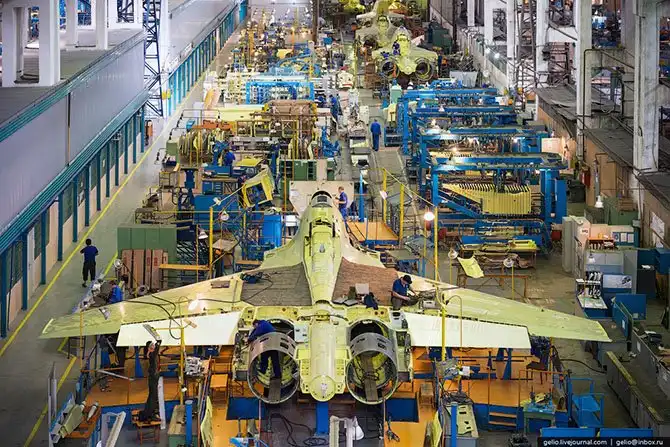

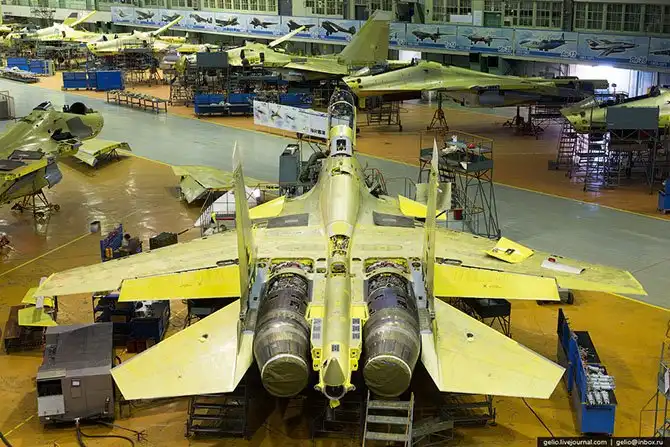

Агрегатно-сборочное производство. Линия сборки Су-30МКИ и Су-30СМ.

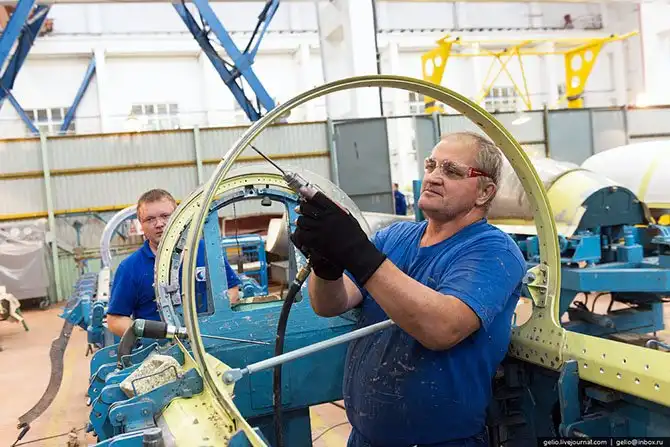

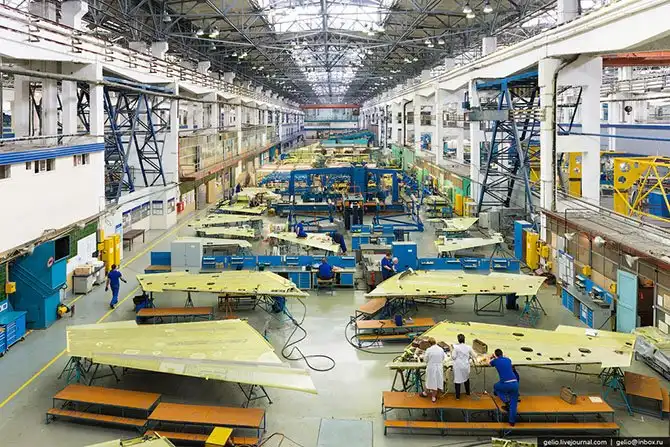

В подразделениях агрегатно-сборочного производства из отдельных деталей собирают центроплан, головную и хвостовую части фюзеляжа, крылья, кили и другие элементы оперения.

Затем их стыкуют и почти готовый летательный аппарат передается в цех окончательной сборки.

Кроме того, традиционно к агрегатно-сборочному производству относится цех изготовления трубопроводов, из которых состоят гидравлические системы самолета, системы топливо- и маслоподачи, кондиционирования и подачи воздуха.

Цех сборки оперения самолетов

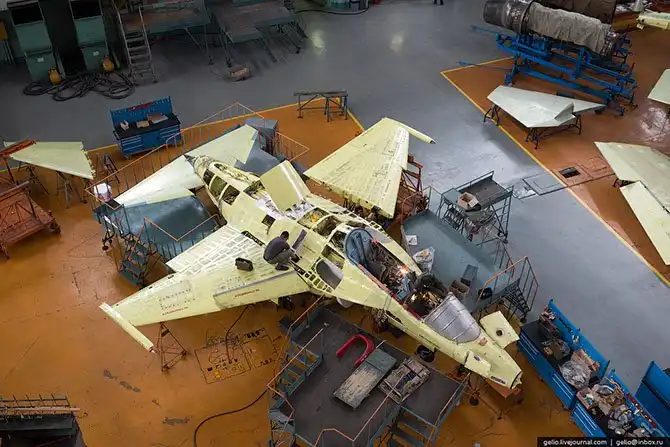

Сборка учебно-боевого самолёта Як-130

Цех 42 АСП

«Первый полет» Як-130

Сборка фонаря кабины пилота в цехе №4

В связи с реализацией проекта МС-21 первые три пролета главного корпуса заняла новая линия сборки. Даже в самой «маленькой» модификации МС-21-200 размах крыльев нового лайнера составит 35,9 метра.

Ведущие авиаконструкторы России, в частности, специалисты ИАЗа занимаются разработкой грузопассажирских самолетов МС-21 для внутренних и международных авиалиний. Постройка первого летного образца завершилась в январе 2014 года. К 2018 году завод планирует выпускать 65 авиалайнеров в год.

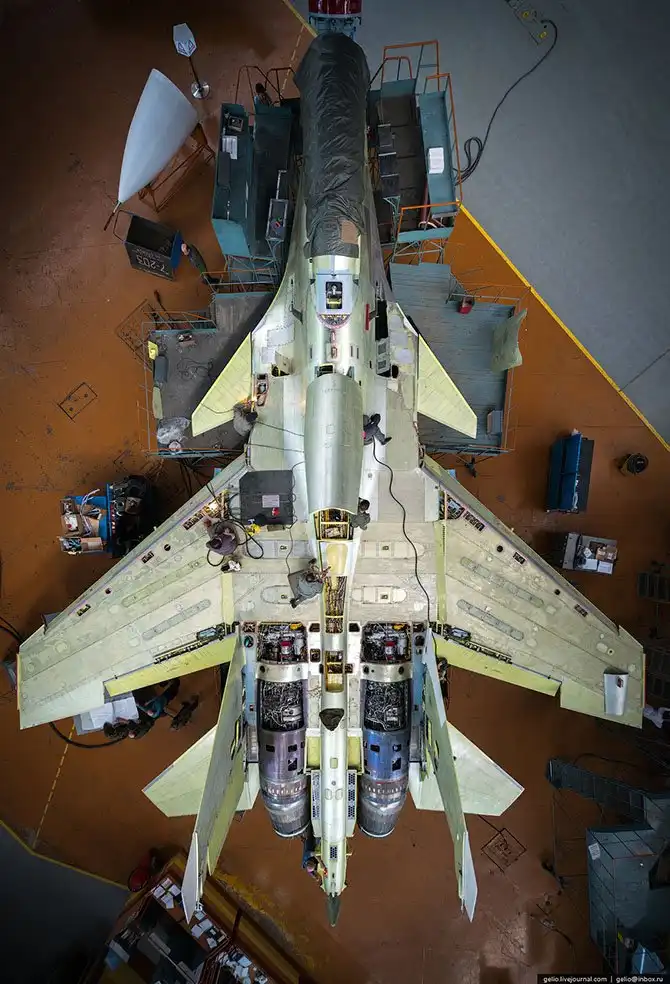

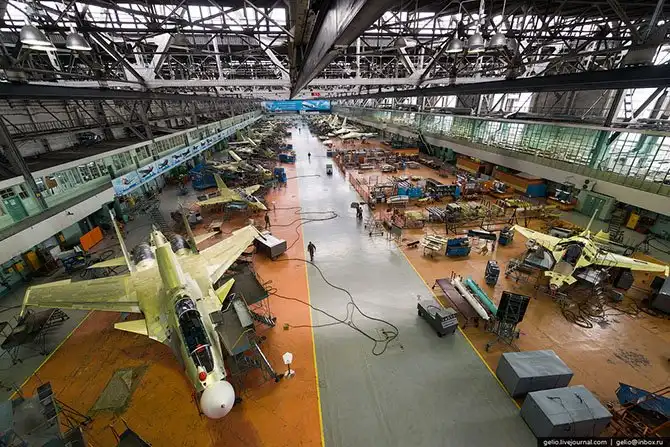

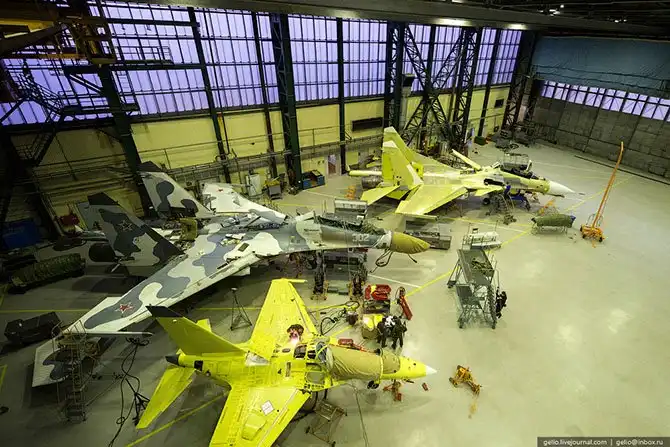

Цех 7. Цех окончательной сборки

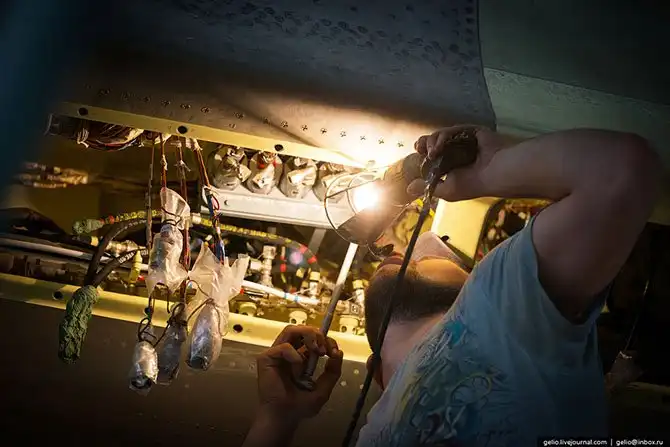

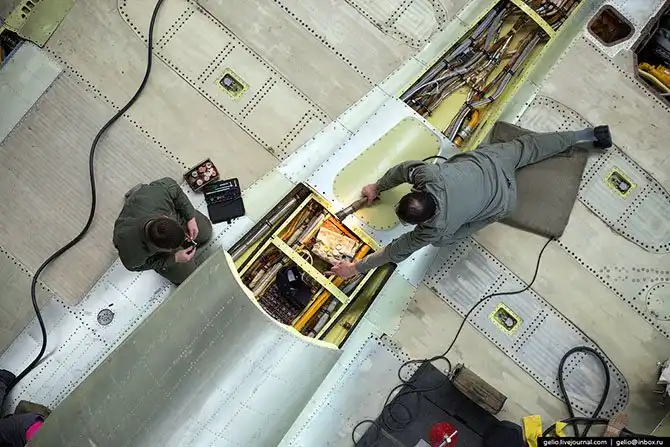

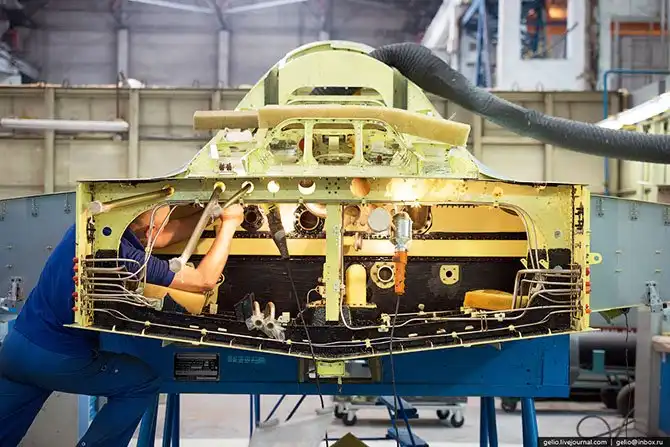

За монтаж и испытание основных систем самолета: гидравлики, топливной системы, двигателей, крыльев, шасси, бортового радиоэлектронного оборудования и вооружения в цехе отвечают 320 человек.

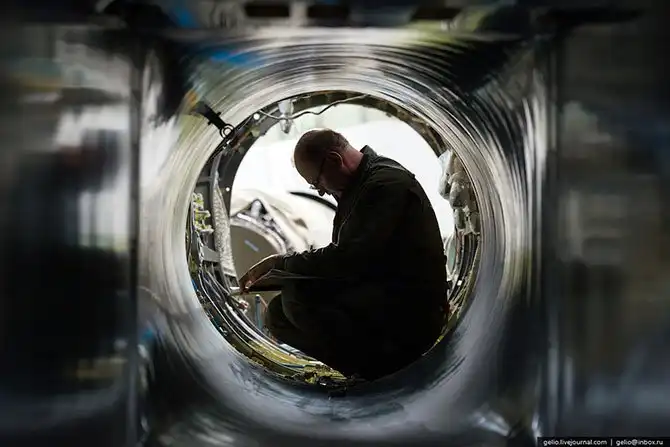

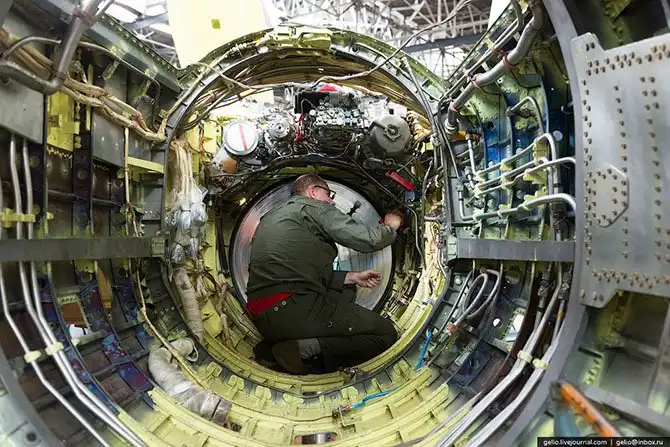

Большая часть работ выполняется вручную. Зачастую работать приходится согнувшись в три погибели внутри фюзеляжа.

Совокупная протяженность проводов в Як-130 достигает 30 км, а в Су-30 — более 70 км.

Сегодня на авиазаводе трудится 12500 сотрудников, средний возраст которых 40 лет.

Як-130 – единственный в мире учебный самолет с летно-техническими характеристиками, аналогичными современному реактивному истребителю. Дает возможность быстрого освоения навыков пилотирования на самолетах Су-30, МиГ-29, F-16 и др.

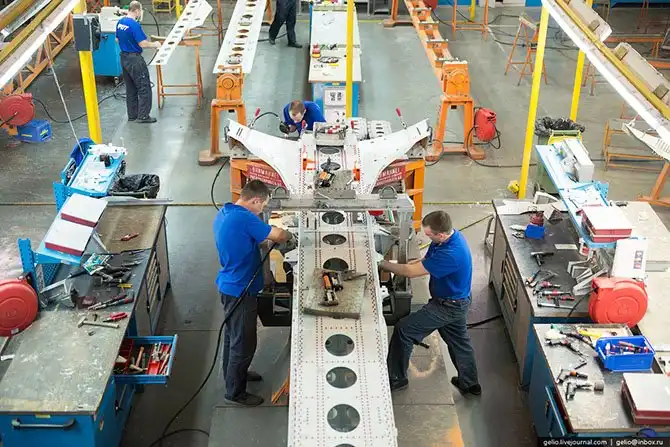

Цех международной кооперации (Airbus)

В рамках программы международной промышленной кооперации ОАО «Корпорация «Иркут» в 2004 году подписала с европейскими компаниями Airbus S.A.S и EADS контракты на поставку компонентов для самолетов семейства А320.

Сегодня Иркутский авиационный завод — филиал ОАО «Корпорация «Иркут» ведет серийный выпуск и поставку следующих высокотехнологичных компонентов: ниша передней стойки шасси, килевая балка, направляющая закрылка.

В среднем каждый третий самолет семейства A320 оснащается компонентами, изготовленными на ИАЗ.

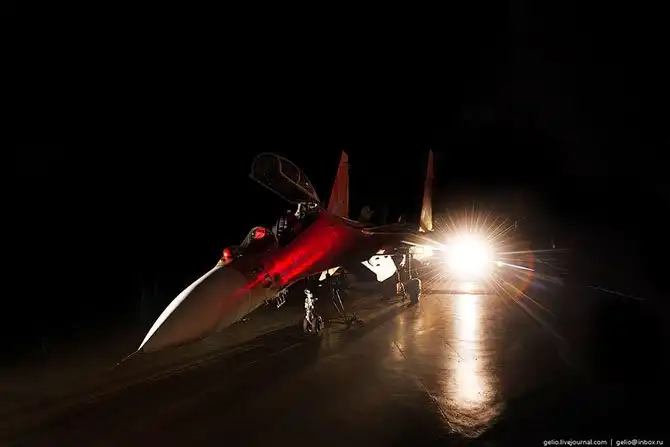

Цех 16. Летно-испытательное подразделение

Это важнейший этап производства самолета, именно здесь готовая машина получает паспорт и формуляр «годен к эксплуатации».

Перед тем как покинуть авиазавод, каждая машина проходит приемо-сдаточные испытания.

Этапы испытаний определяются техническими условиями на производство и испытания летательных аппаратов, которые, в свою очередь, зафиксированы ГОСТами.

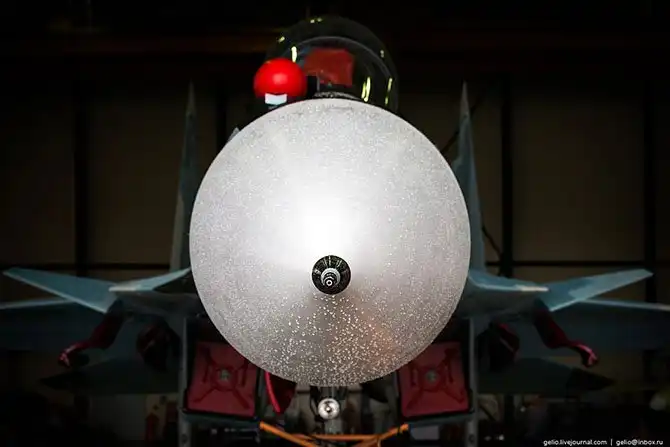

Радар Су-30 видит противника в зависимости от условий на расстоянии около 200 км. И может захватывать до 10 целей одновременно.

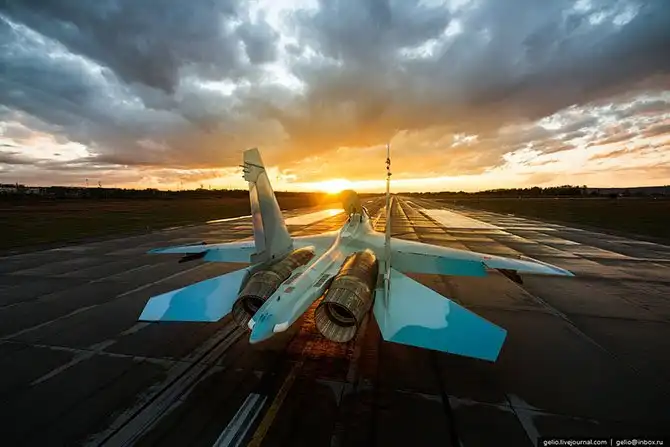

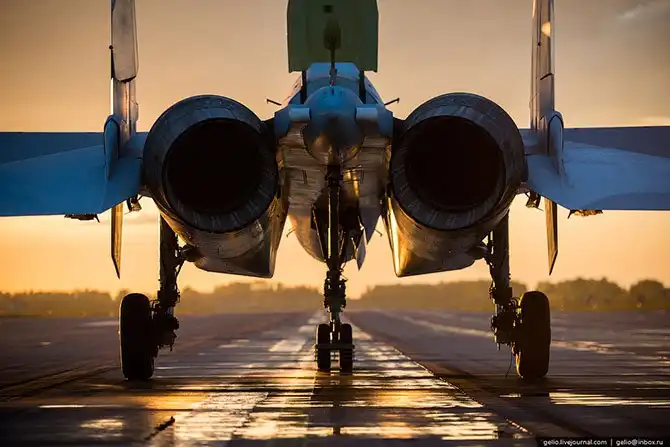

Сверхманевренность Су-30СМ обеспечивают двигатели с управляемым вектором тяги. Впервые эта инновационная технология применена на серийных самолётах ВВС России.

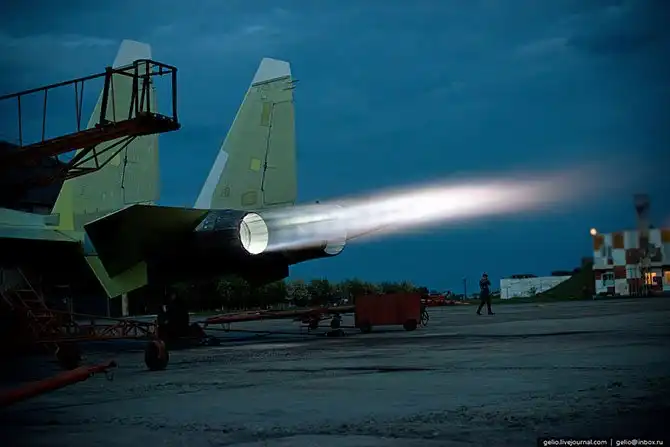

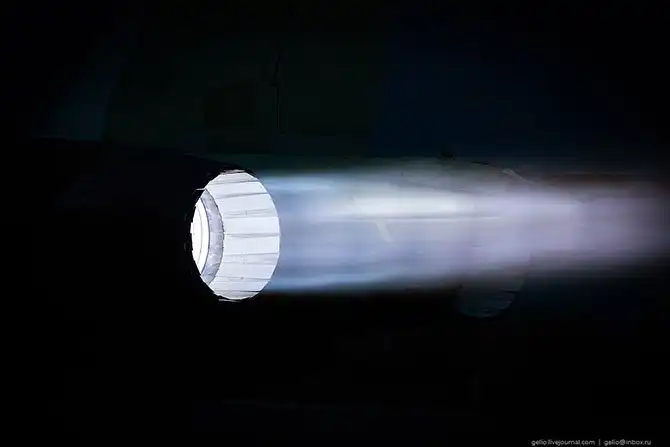

Прогон двигателей на разных режимах

Максимальная тяга на форсаже составляет 2 × 12500 кгс

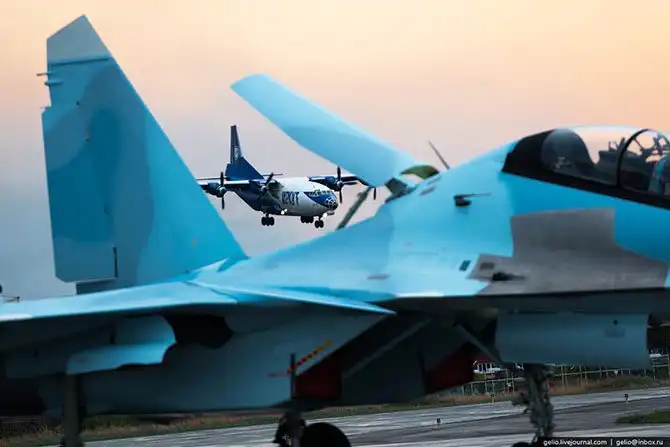

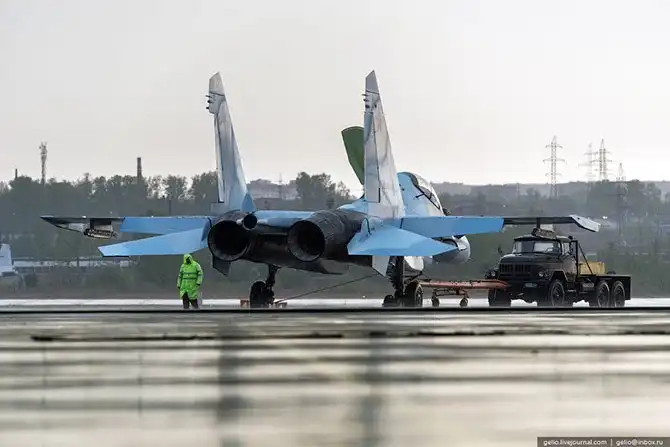

Получив «паспорт», изделие становится самолётом, который может забирать грузополучатель. Когда подписан формуляр, самолет принимает представитель эксплуатирующей организации и группа техсостава. Затем вызывают лётчиков, они проводят облёт. Если летчики дают добро, покупатель забирает самолёт.

По России техника улетает «своим ходом». Например, Як-130, заказанные Минобороны, улетали в 2013 с аэродрома ИАЗ на базу в Борисоглебск. Для отправки иностранным грузополучателям самолет разбирается, упаковывается и отправляется транспортной авиацией.

Стоимость одного Су-30 СМ составляет $50 млн.

За 2013 год выручка завода составила 58 млрд. руб.. Объем экспорта лишь одних истребителей СУ-30МКИ превышает 10 млрд. руб.
