Назаровский угольный разрез. Здесь могли бы снимать «Безумного Макса»

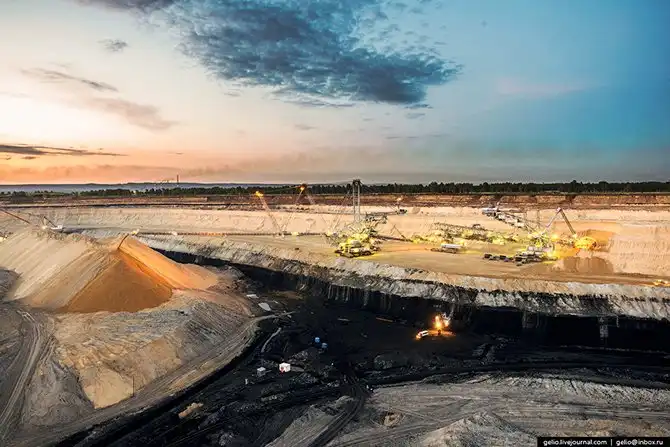

Назаровский разрез сдан в эксплуатацию в 1951 году. В 1980-е годы, когда потребности в буром угле были максимальными, добыча на предприятии достигала 14 млн тонн угля в год. Сейчас объём добычи на предприятии составляет около 4 млн тонн.

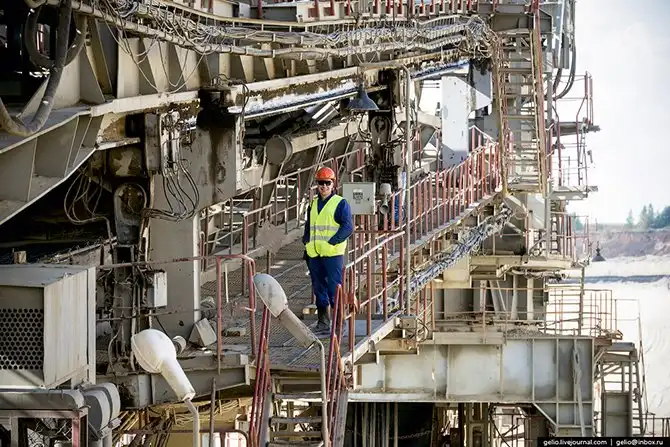

Сложность Назаровского разреза заключается в большом объёме породы, под которой скрыты угольные пласты. Чтобы добраться до угля, нужно извлечь до 70 метров грунта. Сейчас работают четыре вида вскрыши — железнодорожная, автомобильная, транспортно-отвальная и бестранспортная.

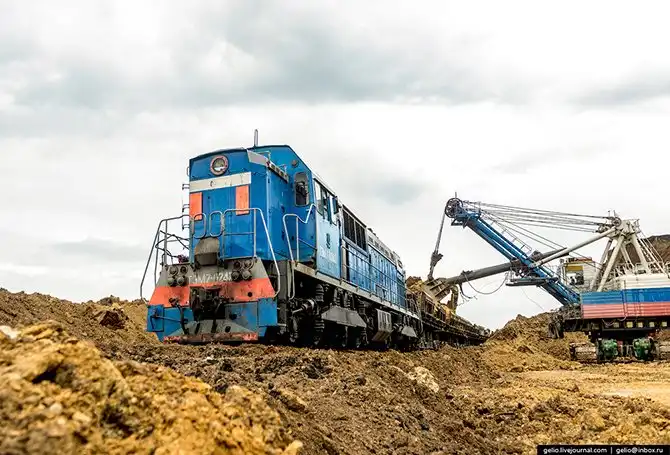

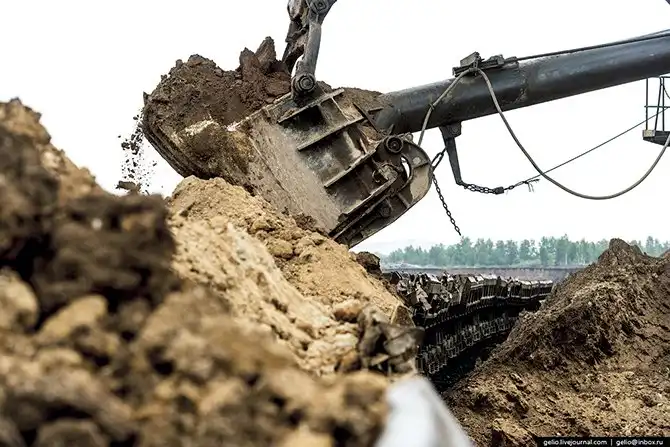

Железнодорожная вскрыша производится экскаватором ЭКГ-10 на думпкарную вертушку.

Думпкар — это вагон-самосвал с наклоняющимся кузовом и откидными бортами для сыпучих грузов.

Очистка думпкаров от налипшей породы.

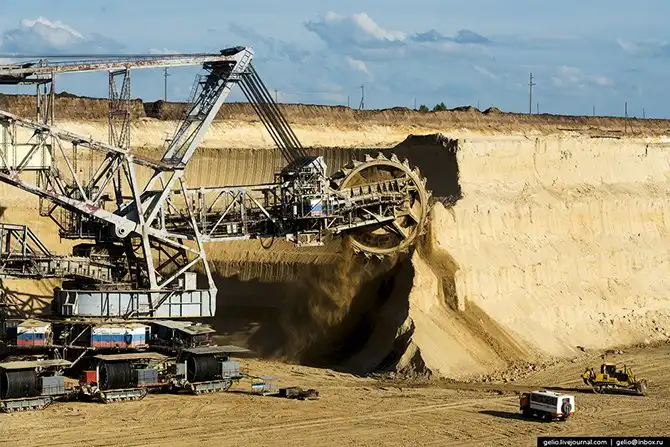

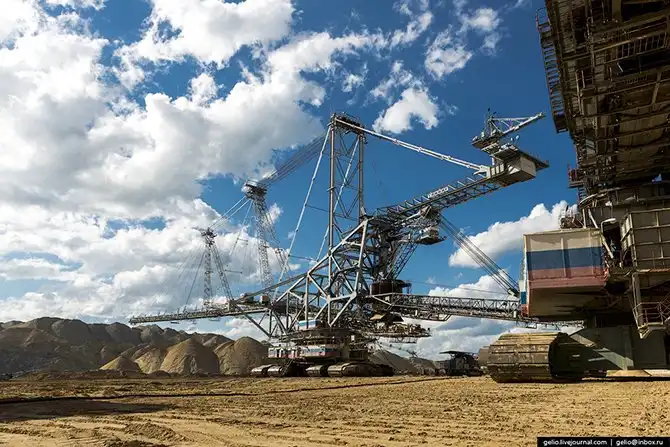

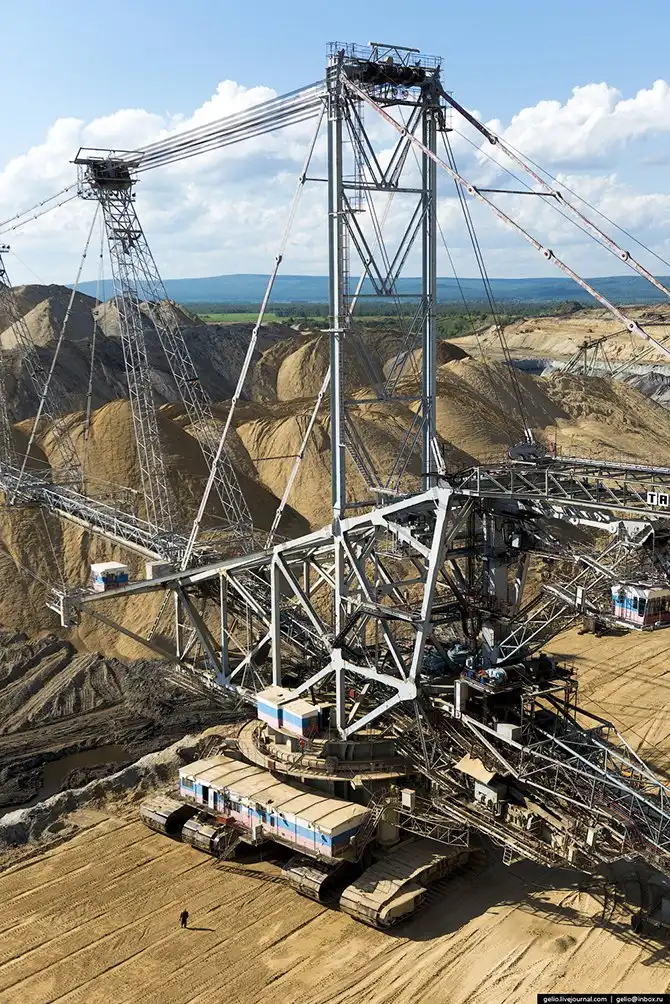

Основной вскрышной уступ высотой до 35 м отрабатывается роторным экскаватором SRs(k)-4000 с использованием отвалообразователя.

SRs(K)-4000 является ключевым звеном в технологии вскрышных работ Назаровского разреза и выполняет около 60% всей вскрыши.

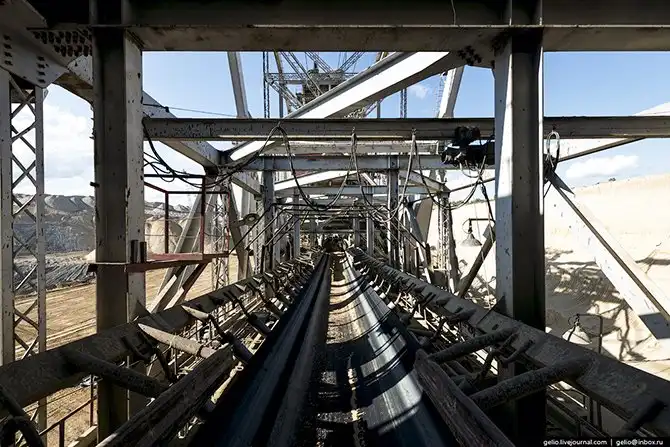

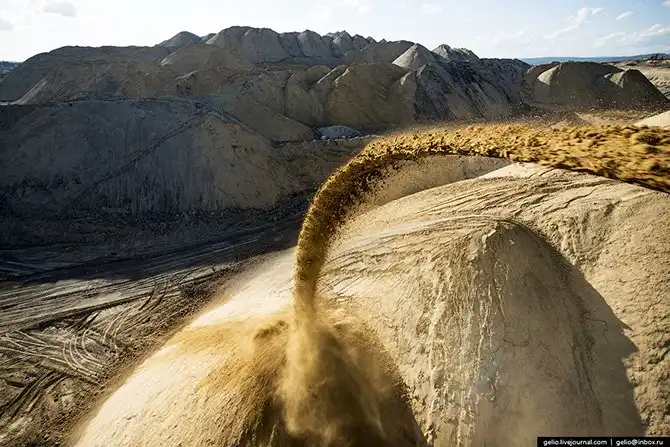

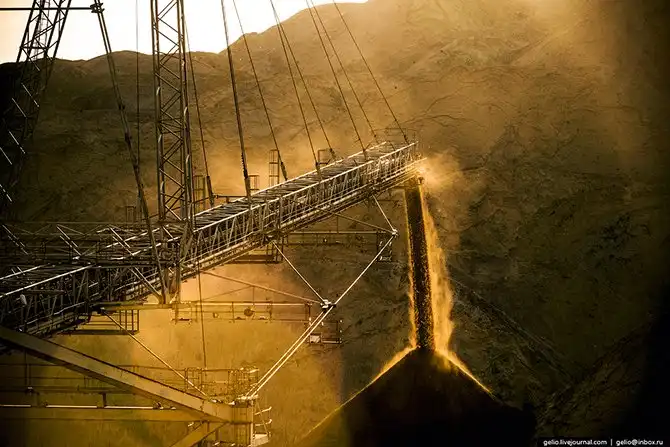

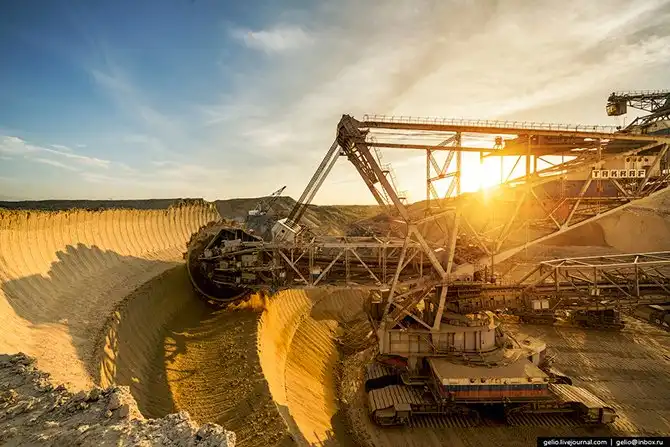

Конвейерный принцип работы позволяет вскрывать породу роторным колесом, а затем по ленте перемещать в отвал.

Высота копания – 36 метров, что соизмеримо с высотой 12-этажного здания.

Длина стрелы ротора – 42 метра.

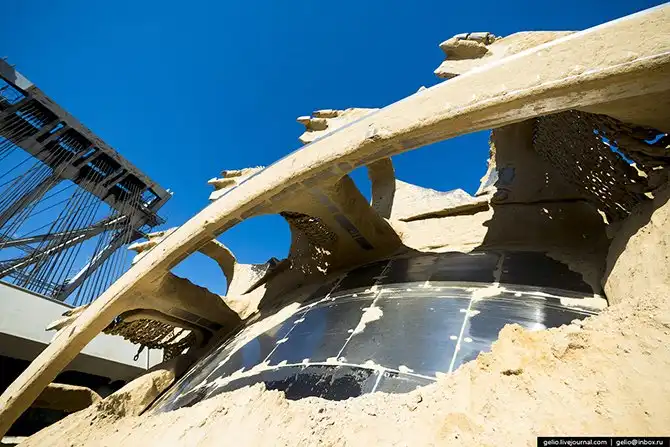

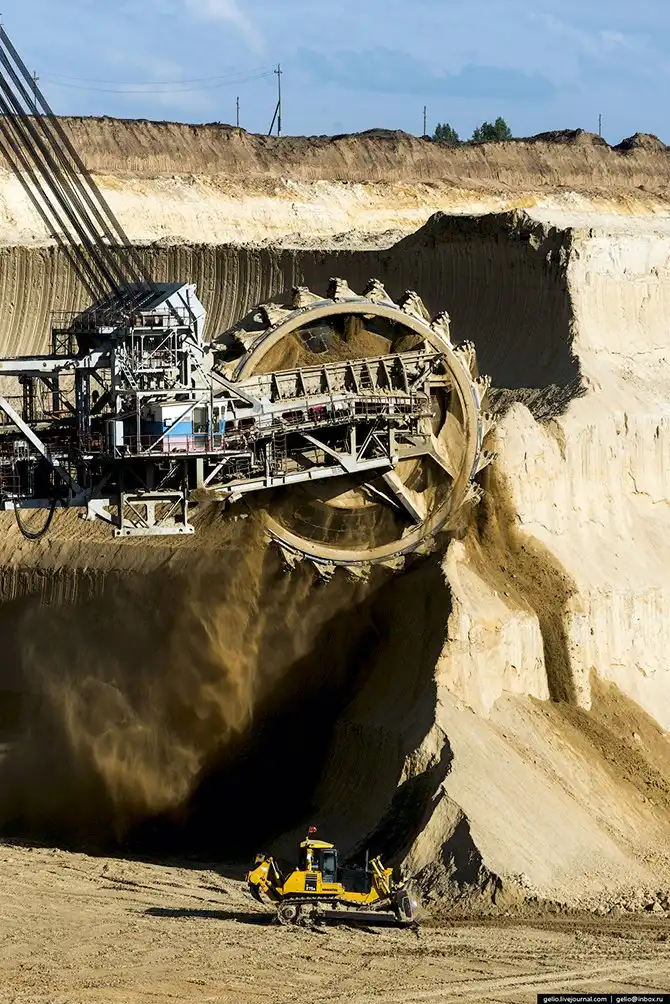

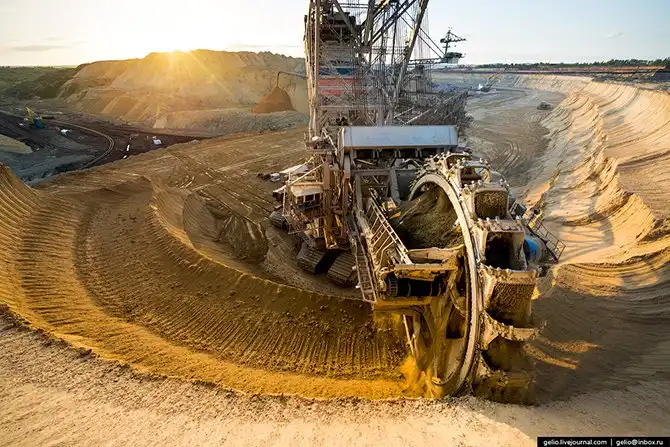

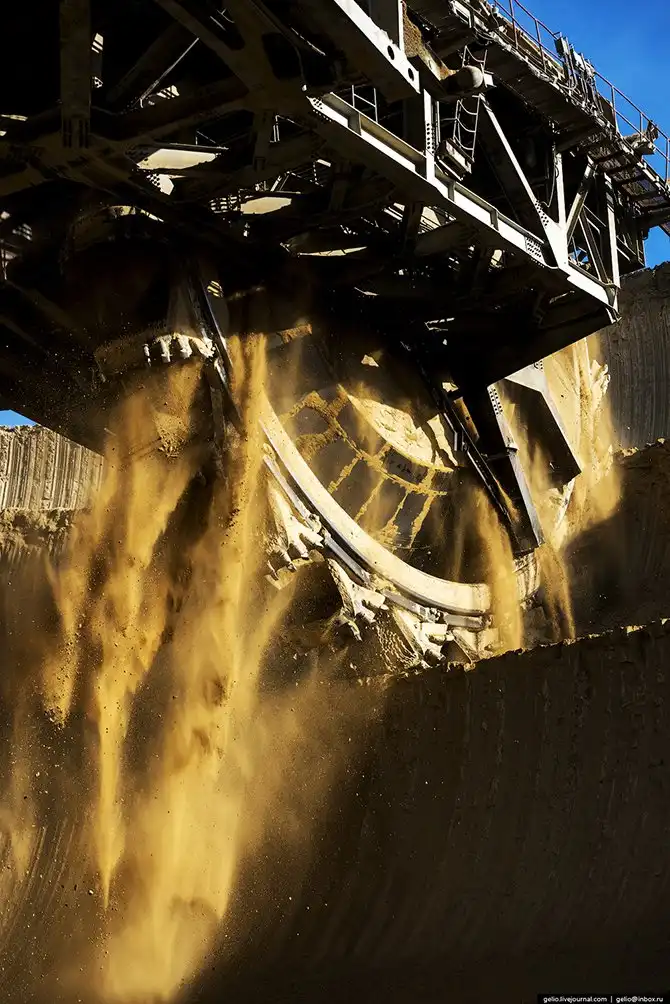

Роторное колесо вскрышного комплекса. Диаметр колеса – 16 метров!

На колесо крепятся 24 ковша — 12 цепных и 12 подрезных, объемом 2000 и 1600 литров соответсвенно.

Этот «горный гигант» уникален, так как является единственным в нашей стране.

За год SRs(k) потребляет 7930 тысяч кВт/час.

Название комплекса SRs(K)-4000 расшифровывается как экскаватор (S) гусенечный (R) поворотный (S) холодного исполнения (K) производительностью 4000 кубометров в час.

Общий вес комплекса составляет 9800 тонн. Столько же весит Эйфелева башня в Париже.

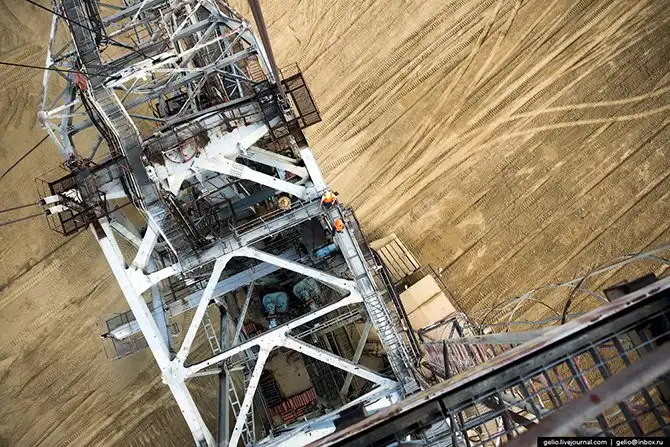

Максимальная высота конструкции — 48 метров (16-этажный дом).

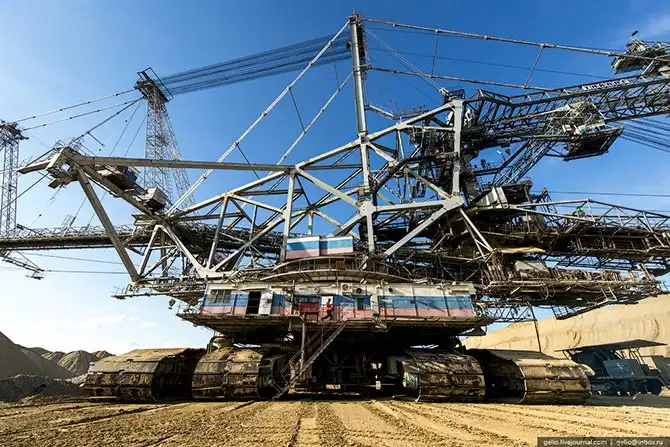

Скорость передвижения комплекса — 2-6 м/мин. Длина одной гусеницы – 13 метров, ширина – 4 метра.

Всего на Назаровском разрезе трудится около 900 чел.

Оператор отвалообразователя.

Приборная панель.

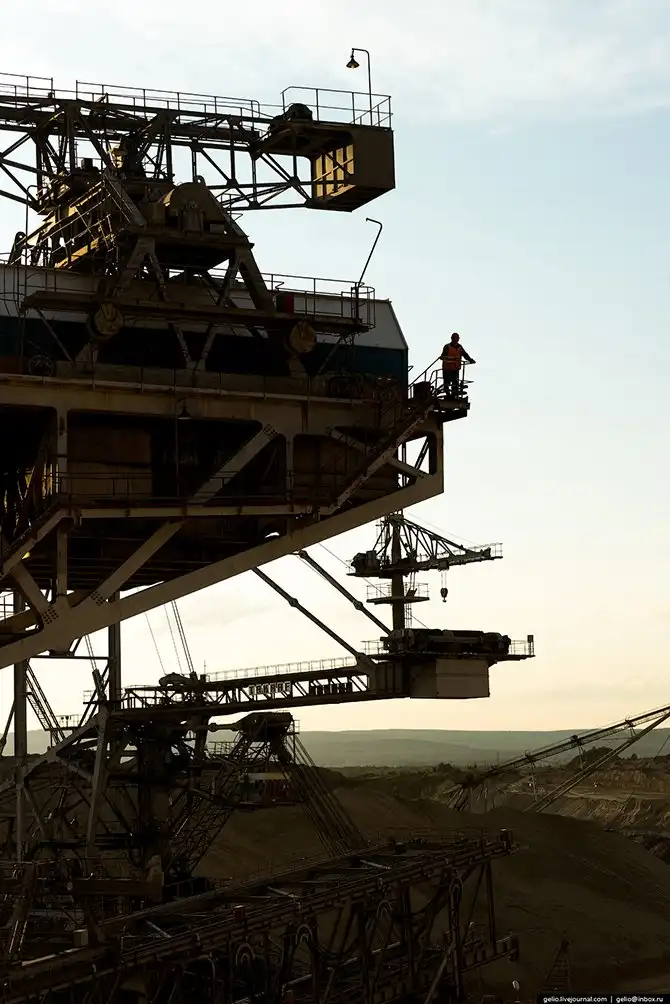

Консоль противовеса.

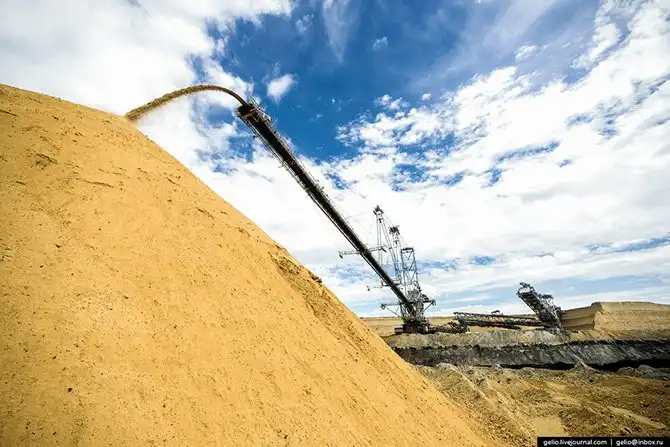

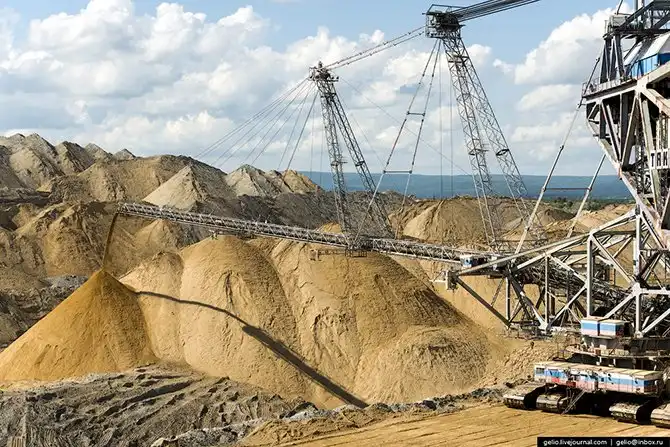

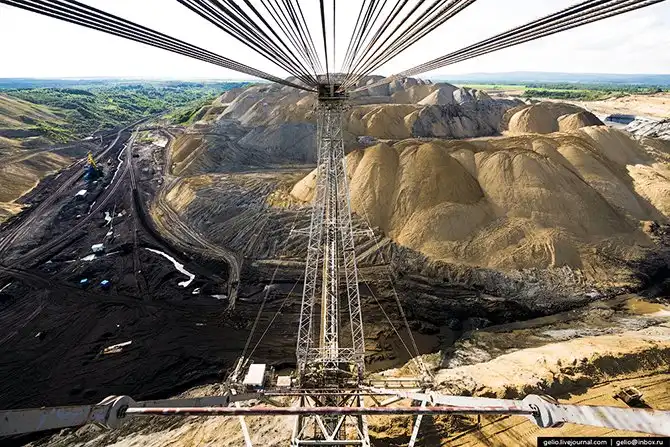

Длина стрелы отвалообразователя — 195 метров.

За время своей работы на предприятии SRs(K)-4000 переместил в отвалы более 150 млн тонн вскрышной породы.

Зимой комплекс не работает из-за налипания породы на конвейерные ленты и рабочий орган.

После того как прошёл комплекс SRs(K)-4000, оставшийся нижний вскрышной уступ высотой до 20 метров отрабатывается шагающими экскаваторами.

На Назаровском разрезе задействовано шесть шагающих экскаваторов: два ЭШ20/90-2, один Эш15/90-1 и три Эш10/70-3.

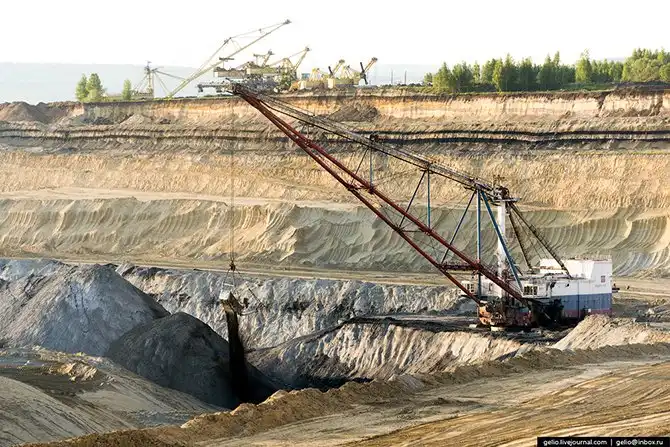

Шагающий экскаватор ЭШ20/90.

В неподвижном состоянии экскаватор опирается на грунт опорной плитой в основании; при необходимости сделать «шаг» вес переносится на опорные башмаки. Экскаватор приподнимается над грунтом, смещается на некоторое расстояние и снова садится на грунт опорной плитой. Опорные башмаки, в свою очередь, приподнимаются над грунтом и переносятся вперёд; затем цикл повторяется.

Фактическая скорость перемещения составляет 60—80 метров в час, максимальная паспортная — до 200 м/ч.

Машинист экскаватора.

Длина стрелы 90 метров.

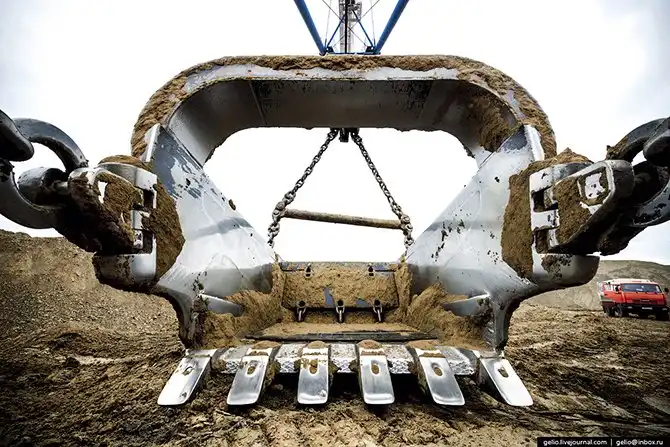

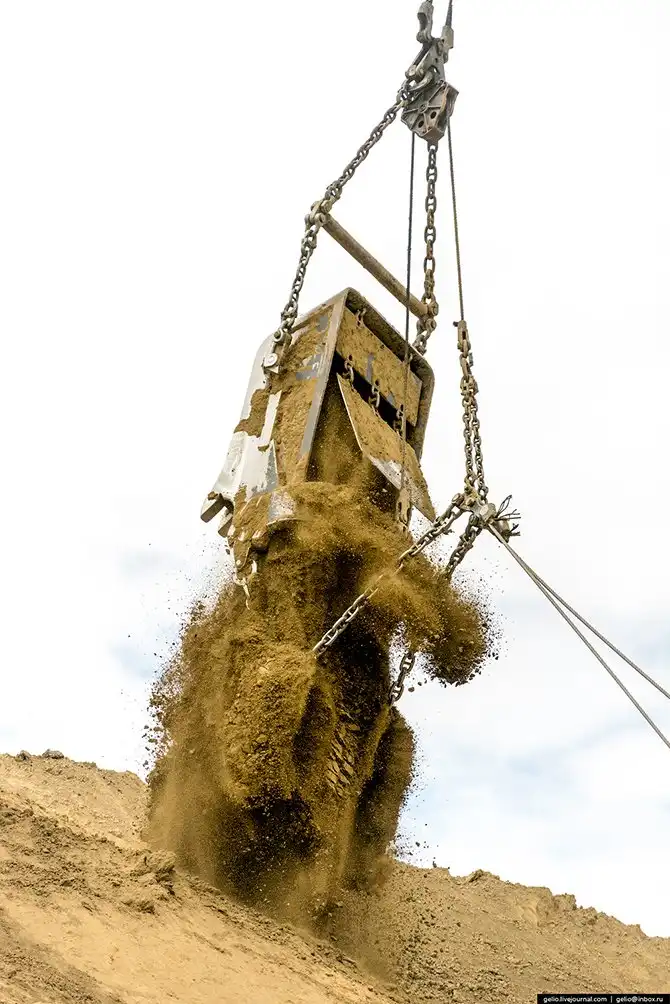

Объем ковша 20 м3.

Но это не самый большой экскаватор. Раньше на Назаровском разрезе работал легендарный ЭШ 100/100 (объём ковша 100 кубов) — крупнейший в Евразии шагающий экскаватор и одна из самых больших в мире сухопутных передвижных установок.

В 1990-х годах экскаватор ЭШ 100/100 разрезали на металлолом. За срок службы ЭШ 100/100 переэкскавировал 121 млн м³ горной породы.

И вот мы добрались до угля!

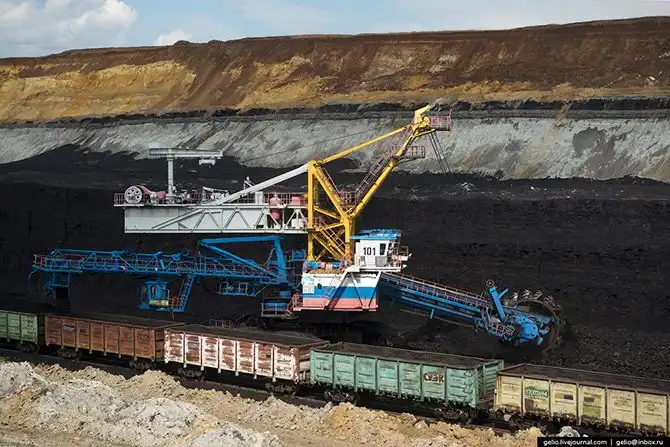

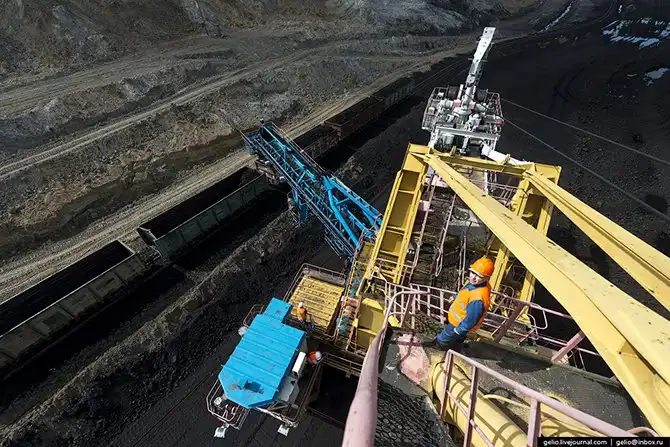

Его выемка производится роторными экскаваторами ЭР-1250, производительностью 2 300 тонн угля в час. За годы эксплуатации этот экскаватор отгрузил потребителям около 23 млн тонн угля.

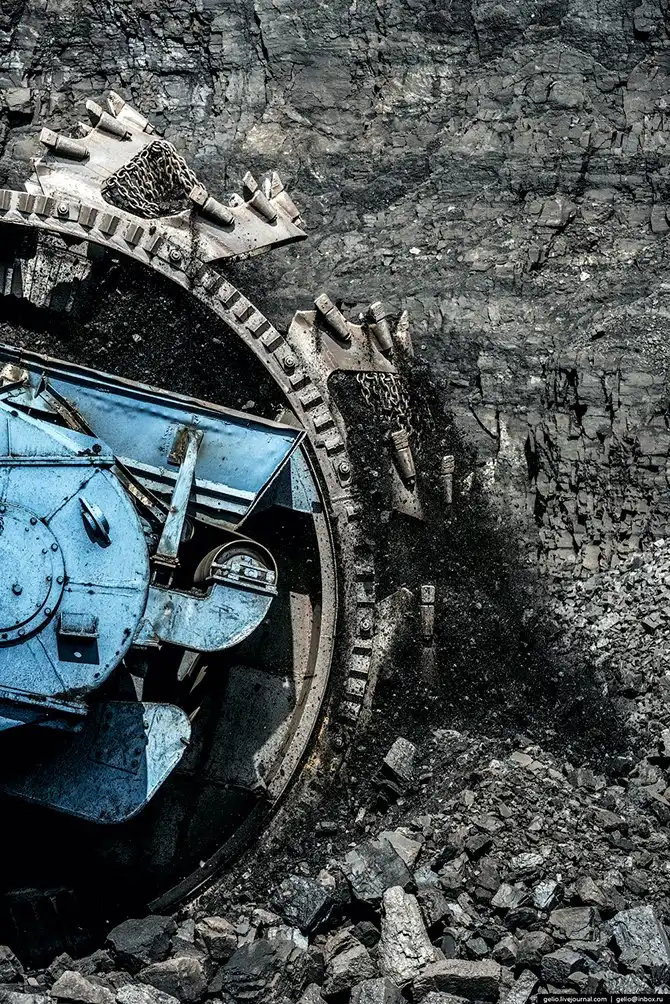

На роторном колесе 18 ковшей, объём каждого — 350 л.

Высота экскаватора — 22,5 метра.

Бурый уголь.

Транспортировка угля осуществляется тепловозами на станцию «Угольная-2» и далее на Назаровскую ГРЭС. Она потребляет более 95% угля и поэтому на разрезе добывают столько угля, сколько требуется станции. Остальной уголь вывозят самовывозом на котельные и для местного потребления.

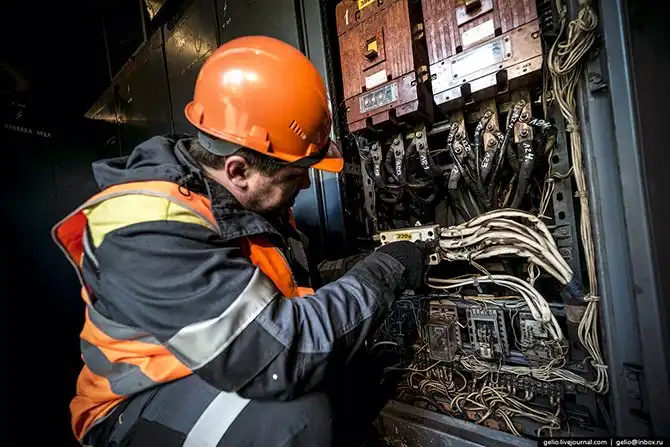

Все ремонтные работы на разрезе выполняет Назаровское горно-монтажное наладочное управление.

В 2013 году разрез добыл юбилейную 450-миллионную тонну угля с начала эксплуатации месторождения.

За 9 месяцев 2015 года было добыто 2,5 млн тонн угля.

Промышленные запасы Назаровского разреза — 210 млн тонн.
