Как парнишка часы «голографические» пилил

Пишет автор:
Так как часы питаются бесконтактно, т.е. энергия передается по воздуху, то начал с приемной катушки.
Взял вентилятор 120мм компьютерный. Уже и не помню, чем занимался, что ему так лопасть снесло. Не выбросил его, вот и пригодился.

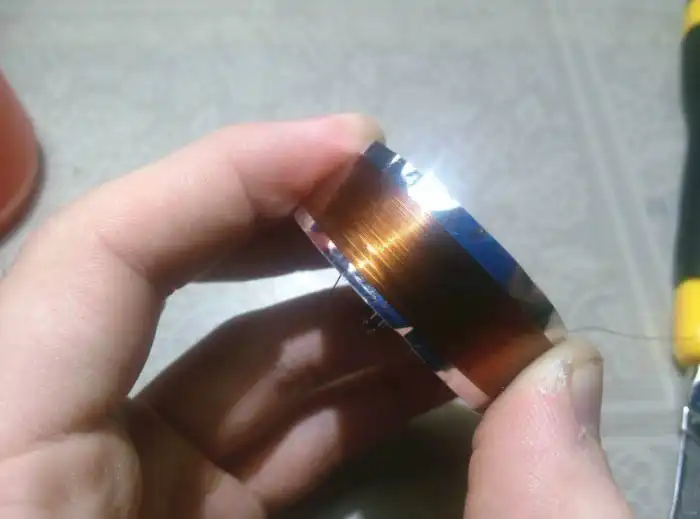

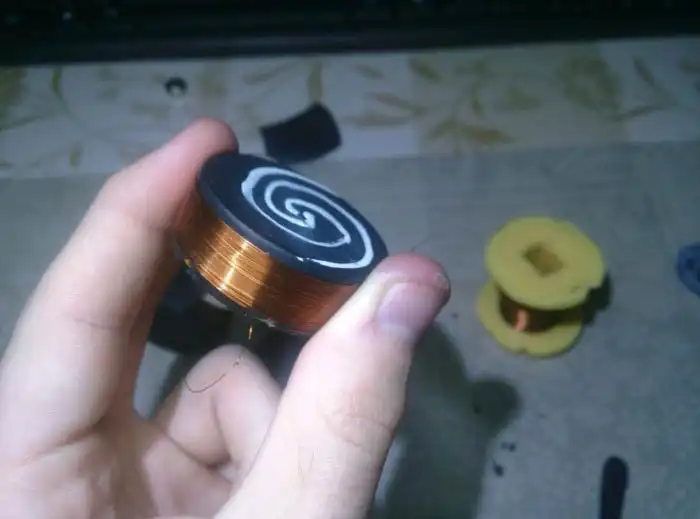

Снял ротор и снёс ему остальные лопасти руками, остальное допилил напильником. Дальше беру медный лакированный провод диаметром 0.12 мм (снял со старого электросчетчика) и мотаю виток к витку на ротор:




Изолирую и мотаю опять. Так 4 слоя. Намотал половину и заепся. Бросил все до нового вдохновения. Вдохновение пришло на следующий вечер. В конце концов, более 150 витков получилось точно. Изолировал скотчем слои, изолентой получается толсто (и даже синей).

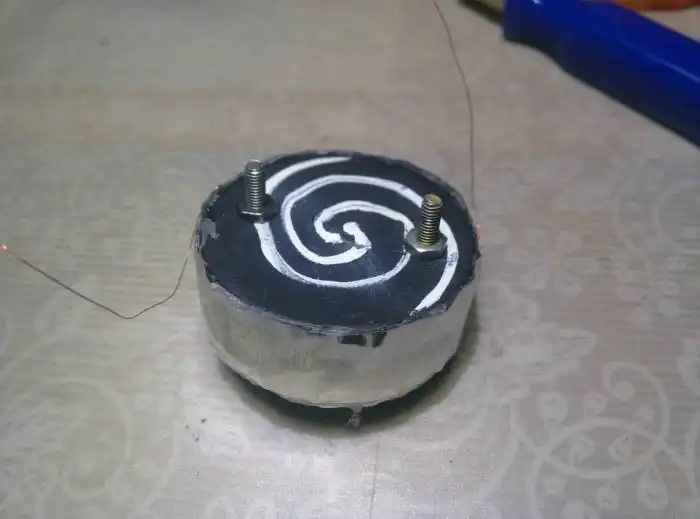

Закрепил отводы провода скотчем и внешнюю часть пропитал клеем. Приемная катушка готова. Она будет вращаться внутри катушки побольше - передающей. Беру цилиндр (я взял колпачок от освежителя воздуха) и опять мотаю, но уже проводом 0.45мм диаметром. Тут с таким проводом уже легче. Также все с изоляций в 3 слоя.

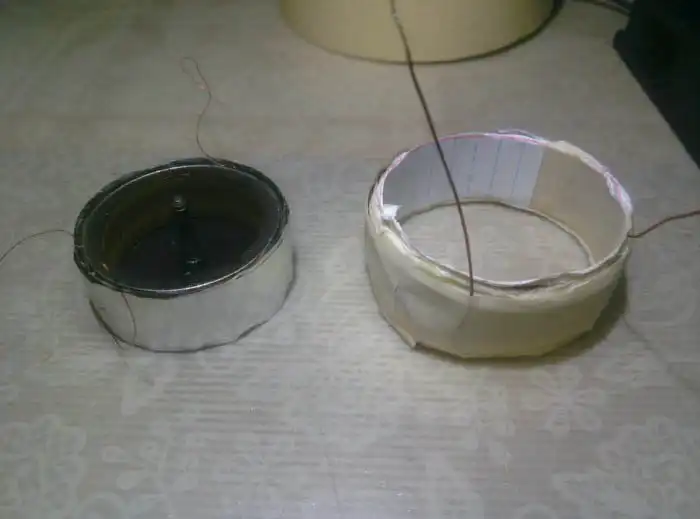

Снял с цилиндра обмотки и обрезал лишнюю изоляцию. Получился бублик (справа).

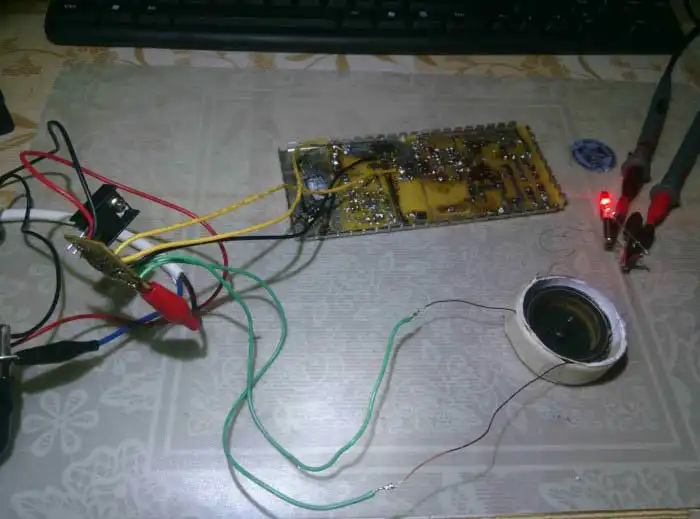

Катушки готовы и теперь подключаю их к генератору с частотой более 25кГц, чтобы уши свист не слышали.

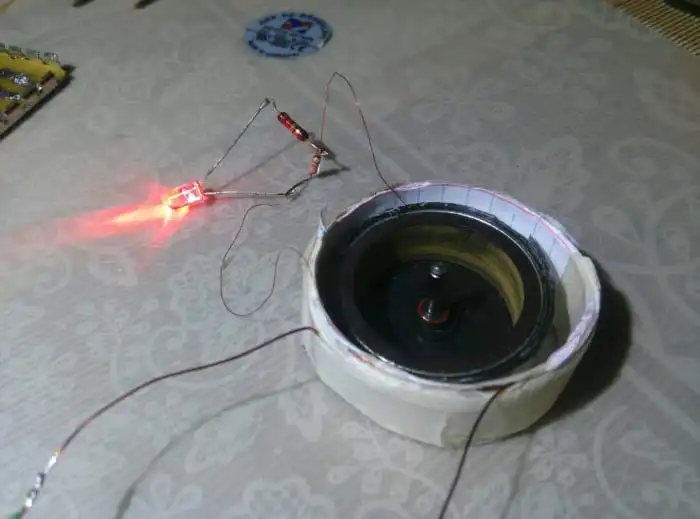

Подаю питание и проверяю передачу энергии.

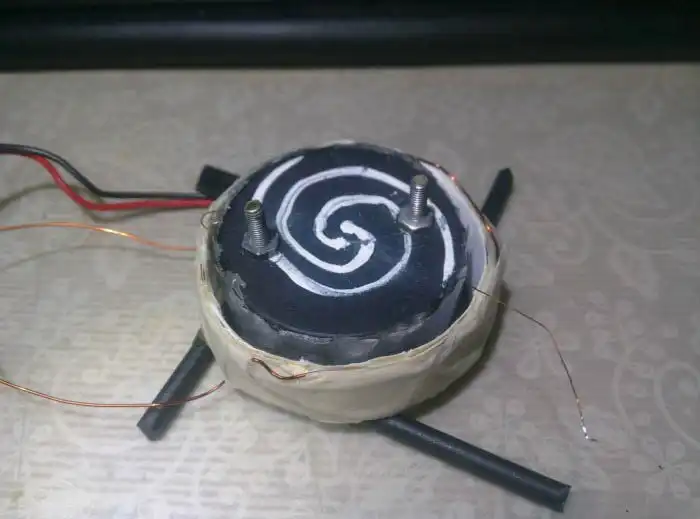

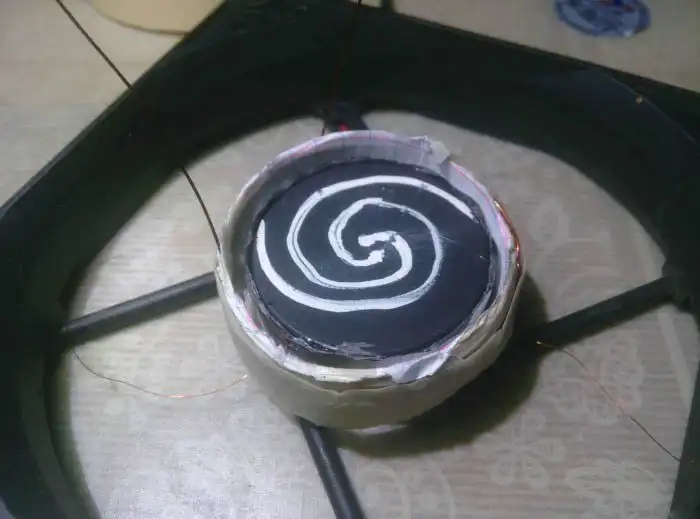

Ничего не взорвалось – уже хорошо. Все работает. Перехожу к оформлению. Примерил, как будет стоять передающая катушка.




В приемной части делаю 2 отверстия и леплю крепеж в виде 2х винтов для основной платы.




Все нормально, выламываю статор из корпуса, оставив только ребра жесткости.

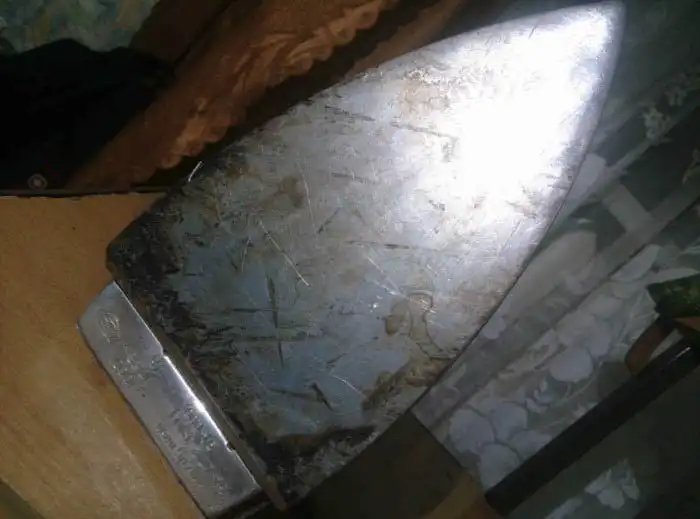

На компутере прикидываю плату и развожу дорожки в программе. Печатаю лазерным принтером на глянцевом журнале плату с дорожками и перевожу ее на фольгированный стеклотекстолит при помощи утюга.




Кидаю платку с шаблоном дорожек в жижу для травления. Она смоет медь, которая не покрыта шаблоном.

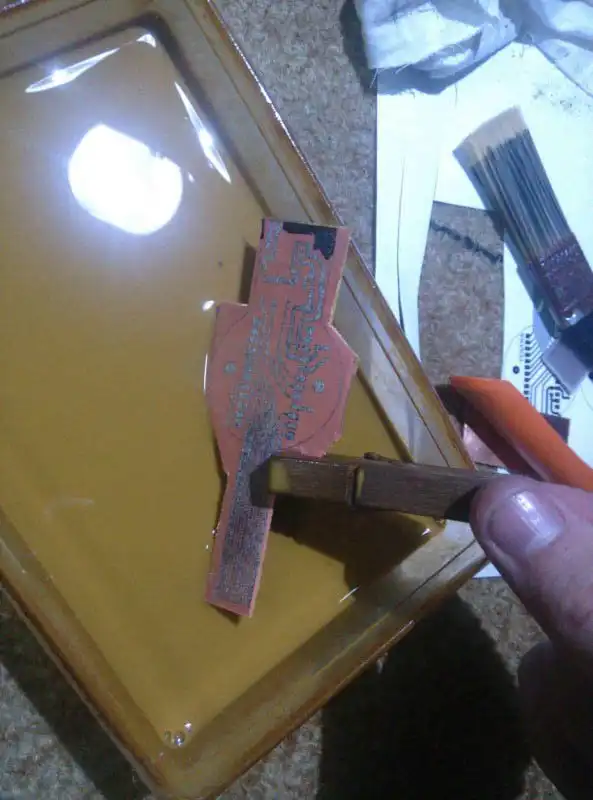

Фото в процессе травления. Уже видно, что медь смылась немного:

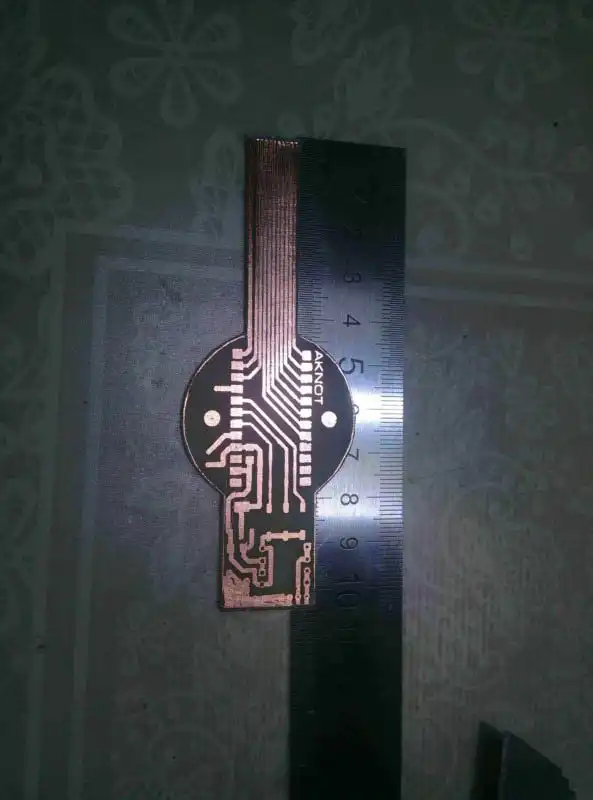

Спилил напильником лишнее по контуру и смыл краску от принтера.

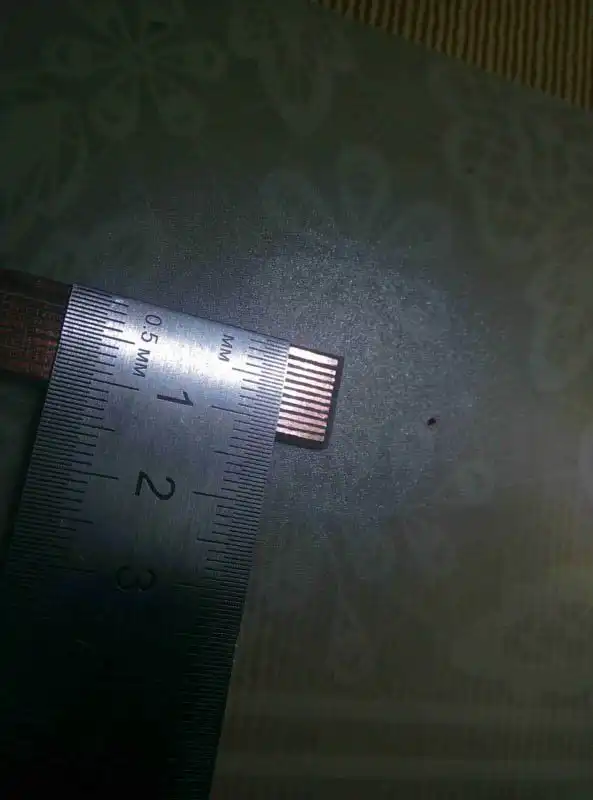

Дорожки в самой узкой части пришлось сделать около 0.5 мм. Ну и так сойдет.

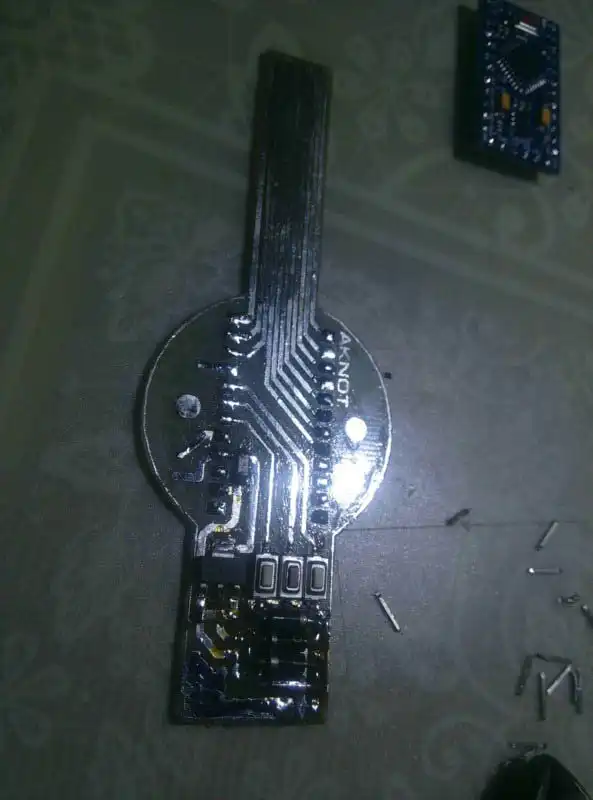

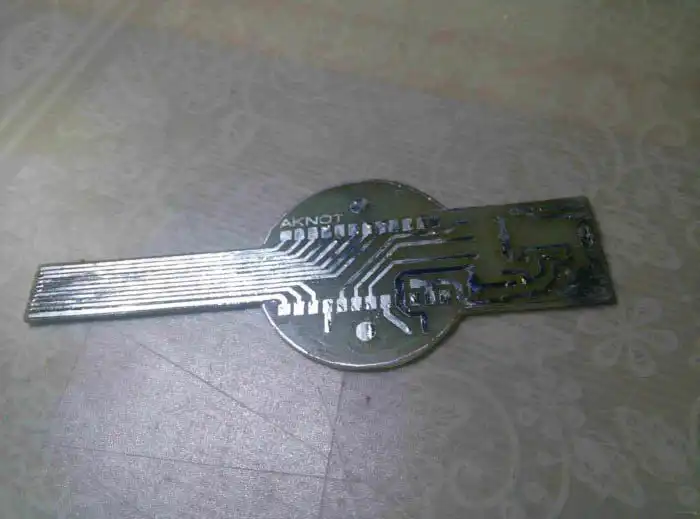

Разогретым паяльником, нюхнув канифоли, покрываю плату припоем. Делается это чтобы плевки от восторга и возможных неудач не расплавили медь к херам.




Нюхнув канифоли еще разок, приступаю к пайке мелких деталей. Кнопки, резисторы и прочее.




Плату контроллера надо было как-то крепить. Вот тут пришлось извратиться и сделать штырки для подьема платы контроллера над основной. Зачем я это сделал? Чтобы как-то припаять ее. (не, просто канифоли нанюхался)

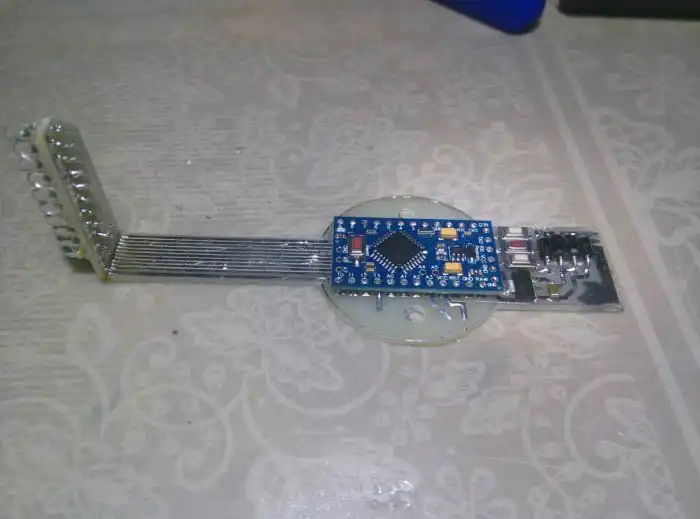

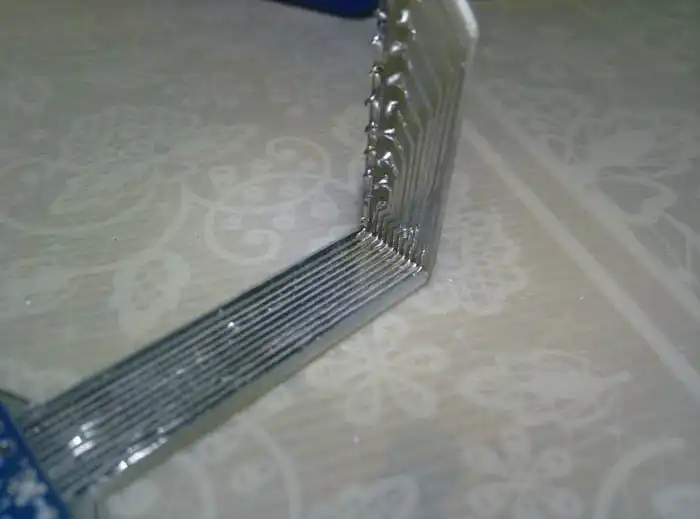

Проветрил помещение и продолжил. Развел плату индикатора со светодиодами и припаял все.




Вся установка




После прикрутил плату к ротору и припаял отводы катушки к диодному мосту на плате.

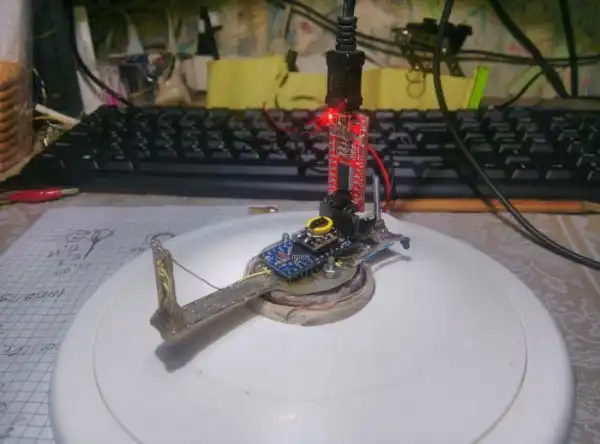

Теперь заливаю проверочную прошивку в контроллер и проверяю индикатор

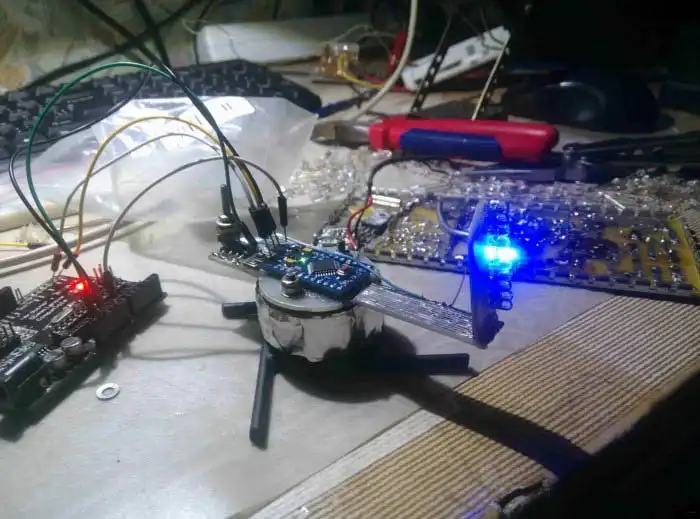

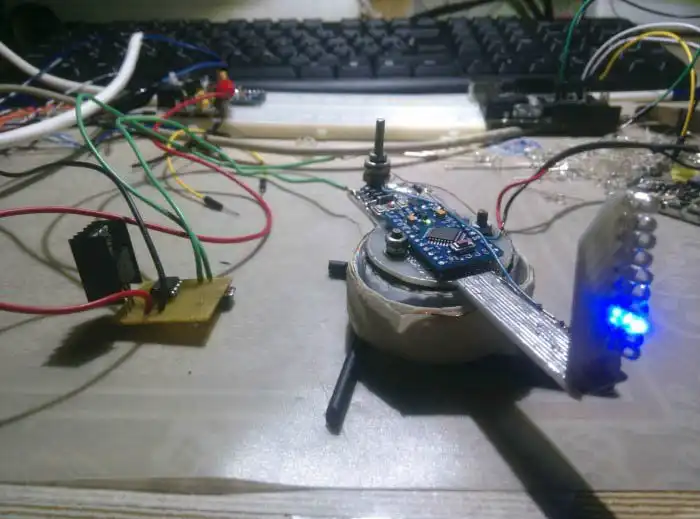

После прошивки контроллера подключаю генератор для питания и проверяю работу

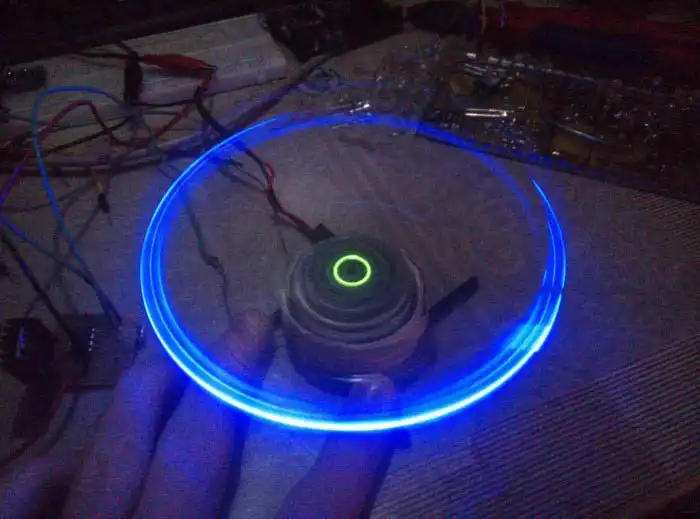

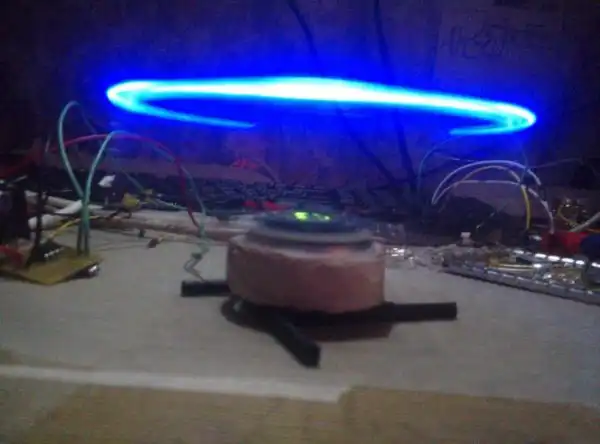

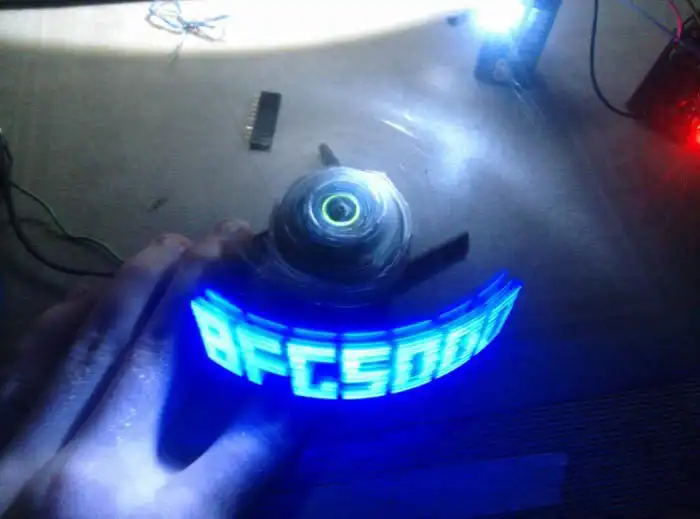

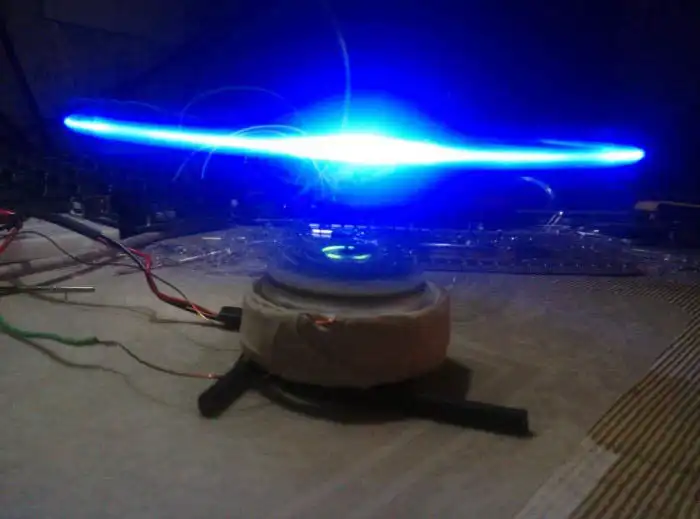

Теперь подключается питание к движку и начинается баловство:




И еще




И ещеее




Наигрался с лампочками и оставил все до следующего раза. Спустя время, начитавшись даташитов, скурив не один мануал, криво-косо сделал синхронизацию по свету. Т.е. когда плата находится в определенном месте, где свет достаточно сильный, включает отображение на индикаторе. Здесь сзади устройства стоит фонарик, он светит на датчик и вся индикация запускается с одного места.




Каждую цифру от 0 до 9 пришлось вбивать вручную, указывая какой точке сколько гореть, а какой тухнуть. В интернетах найдена библиотека с «временем» и применена для индикации. После танцев с бубном программа была написана и проверена. Тут стало понятно, что индикатор надо менять…

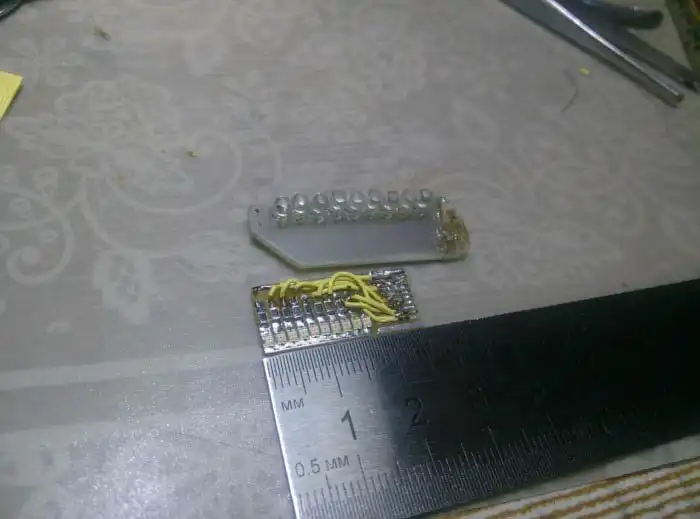

Прикинув, что надо сделать, я сгонял за мелкими светодиодами, развел плату индикатора заново. И продолжил рукожопие. Размер платки не позволял заделать мне нормальные дорожки на плате, и я их пустил поверху. (напаял провода) Вот в сравнении, что было и что стало:

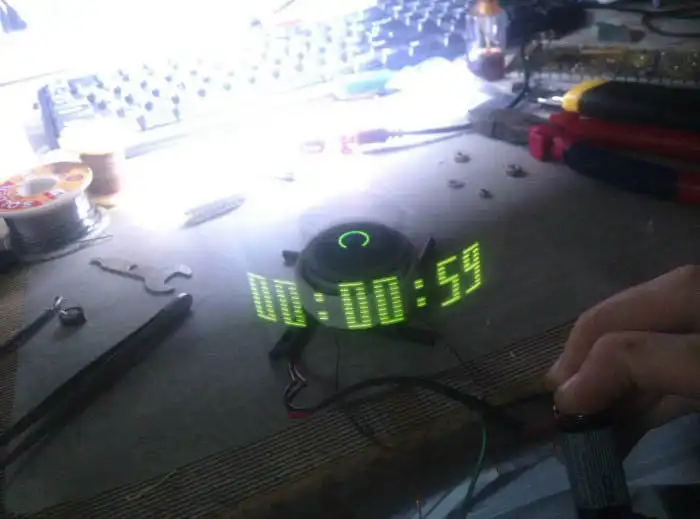

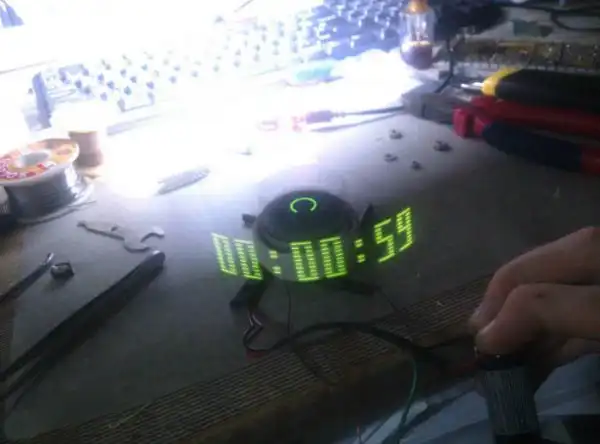

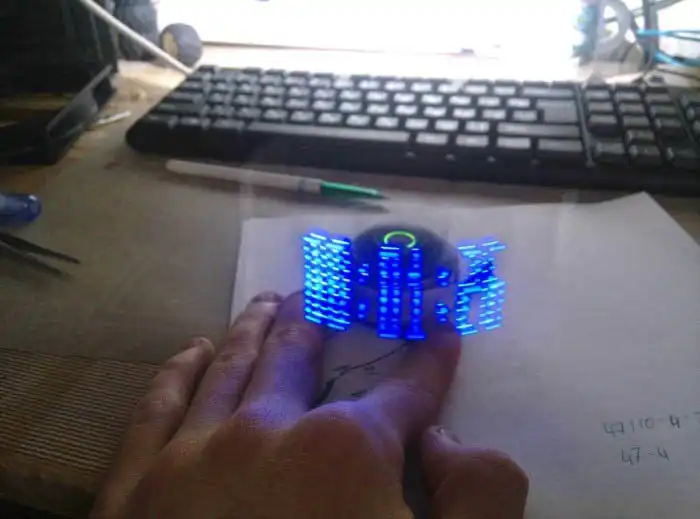

Проверяю работу нового «табло». Получилось неплохо.

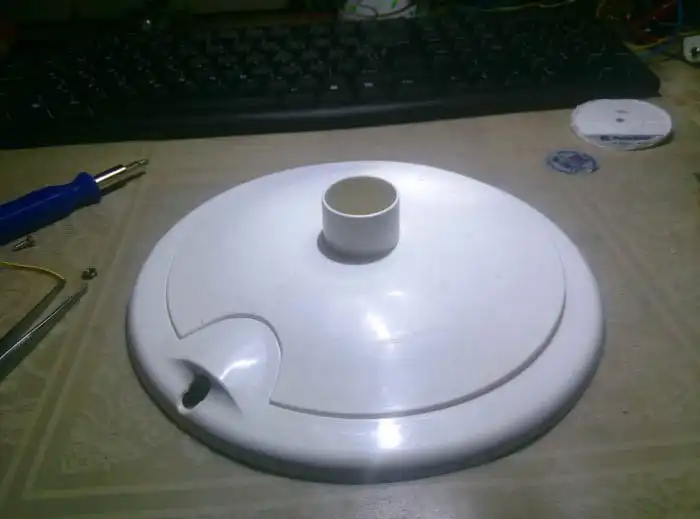

Работает. Теперь надо это все с кишками оформить в корпусе. Корпусом послужила подставка от электрочайника:

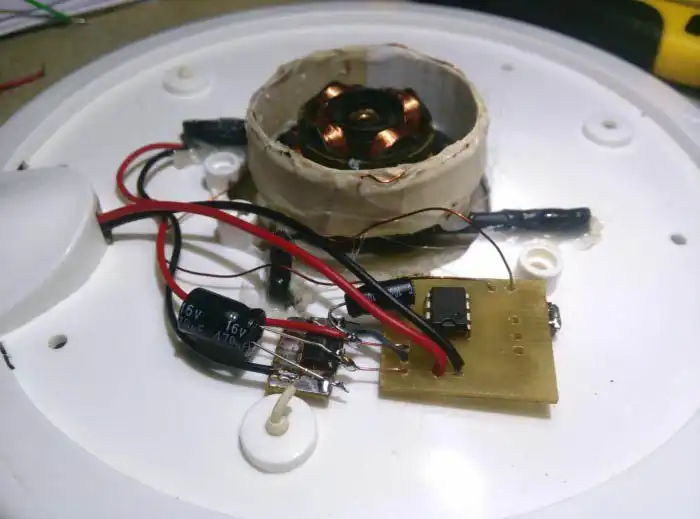

Выпилил от подставки все ненужное и установил кишки питания и стабилизатор напряжения:

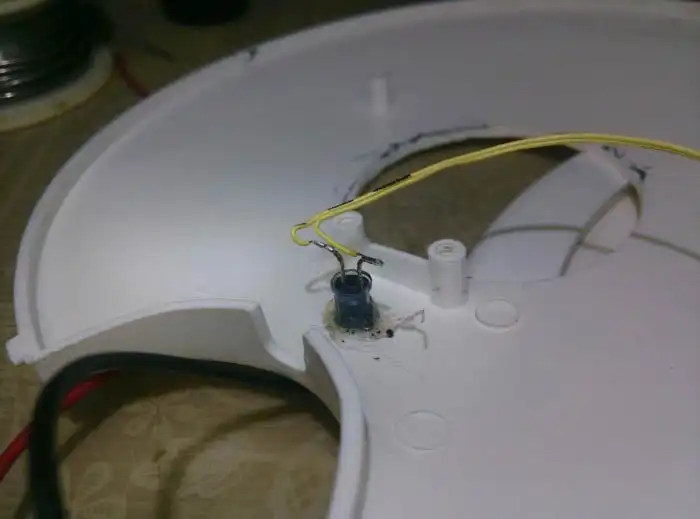

В крышке делаю отверстие. Приклеиваю китайскими соплями инфракрасный диод, подаю на него питание.




Пришлось перебирать прошивку и половину платы для достижения нормальной стабилизации. А я вовсе не программист и знаю только несколько операторов программирования со школы, поэтому времени у меня это отняло довольно много.

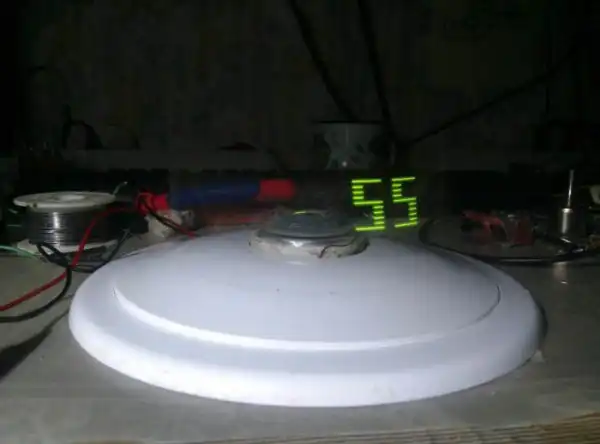

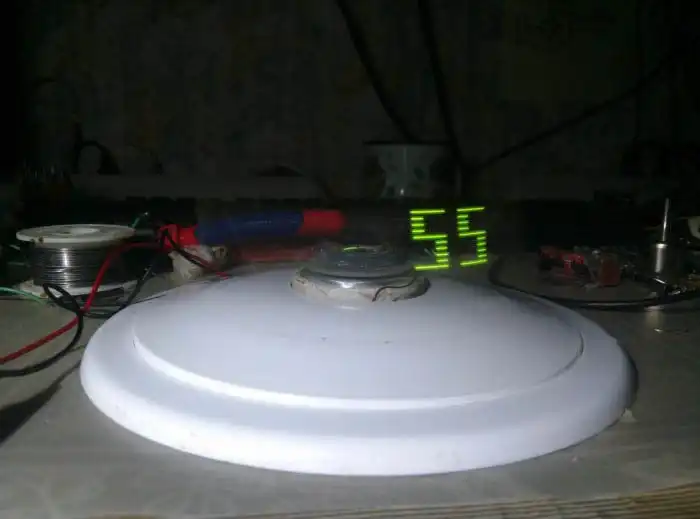

Но в итоге все получилось:

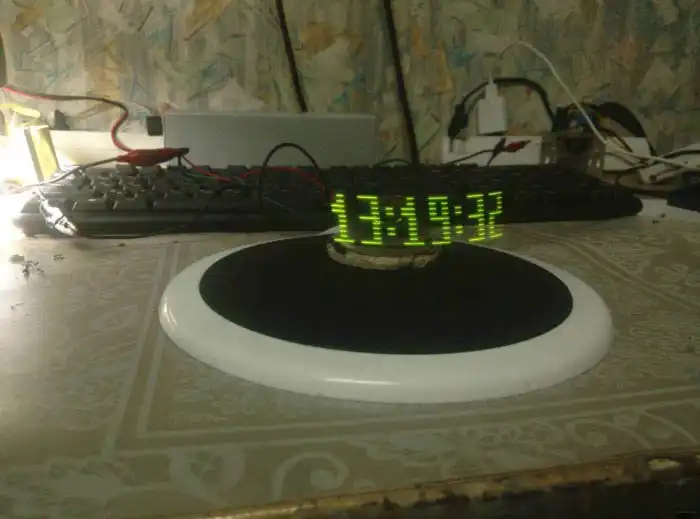

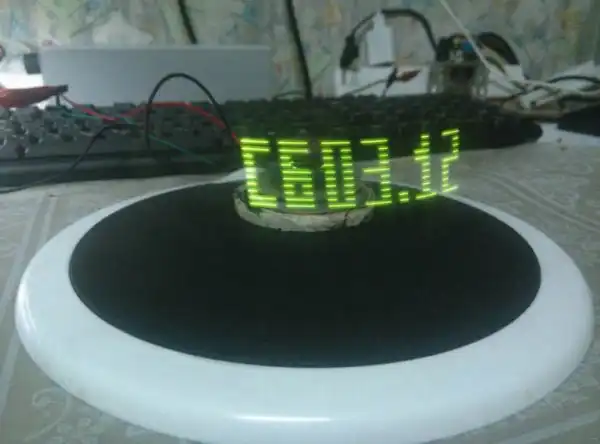

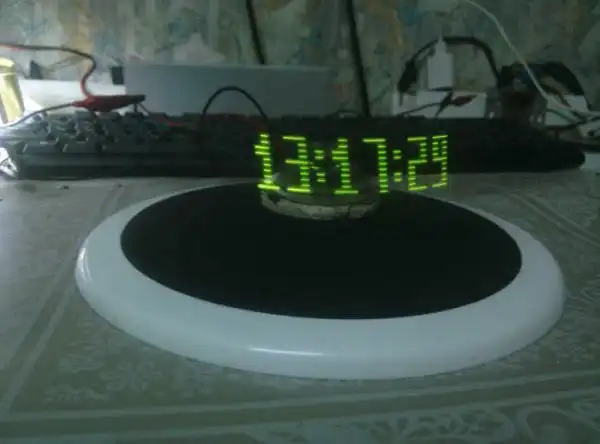

И время показывают.

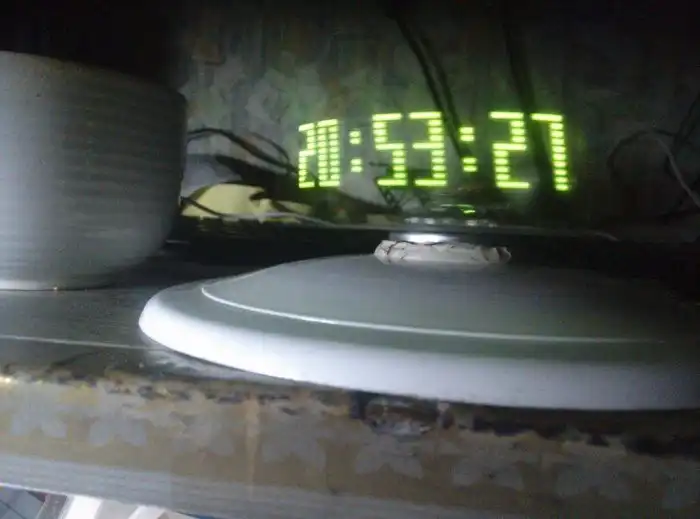

После окончательной полировки схемы и прошивки, крашу кришку матовой краской и запускаю.




Часы также показывают день недели, число и месяц, затем спустя 8 секунд показывают время и так далее.
