САЙГА 410
В 1993 году АО "Ижмаш", что находится в уральском городе Ижевске, было освоено производство самозарядных гладкоствольных карабинов под этот, экзотический для России, патрон.
Карабин получил название "Сайга-410". Первоначально предполагалось, что карабин будет работать с иностранными патронами, но в дальнейшем этот тип боеприпаса начали выпускать на Тульском, Краснозаводском и Барнаульском заводах.
Прежде всего в глаза бросалось необычное обозначение калибра - .410х3¦ (.410 Магнум). Дело в том, что поскольку патрон имеет американское происхождение он и обозначается в дюймовом измерении, принятом в англо-язычных странах. Длина гильзы составляет 3 дюйма (76 мм) , а калибр - 410/1000 дюйма. Оставаясь все тем же патроном .410 калибра с длиной гильзы 76 мм, он может по-разному обозхначаться в разных странах: .410 х 3 - в США, .410 Магнум - в ФРГ, 12 мм/76 - в Испании, 36/76 - в Италии, 36 калибр - на Кипре.
Впервые патрон калибра .410 с длиной гильзы 76 мм выпустила американская компания "Винчестер" в 1934 году. Благодаря удлинению гильзы масса дробового заряда увеличилась до 21,3 гр. В настоящее время наиболее распространенным является заряд дроби 19,5 гр, что приближает его к 28 калибру (см. Табл.1).
[/center]
Кроме патронов с дробовым оснащением разных номеров, выпускаются пулевые
патроны. Американские фирмы снаряжают патроны .410 калибра (длина гильзы 63 мм) цилиндрической пулей Фостера весом 5,7 гр. Известная немецкая компания "Динамит Нобель" применяет пулю Бреннеке весом 7,7 гр, так же цилиндричекой конструкции. Данный боеприпас обладает великолепными точностными характеристиками - на расстоянии 50 ярдов (47 м) пять выстрелов по мишени укладываются в круг диаметром 50 мм.
Функционально карабин Сайга-410 предназначен для охоты на мелкого и среднего зверя и птицу. Успешно применяется для выполнения охранных мероприятий, для самообороны, спортивных соревнований.
Опыт эксплуатации Сайги-410, оснащенной пулевым патроном "Магнум", показывает, что с ней можно смело идти на волка, рысь, антилопу Сайга (отсюда и название карабина), косулю, горного барана, небольшого подсвинка, т.е. на любого зверя весом не более 100 кг (вес упитанного человека).
[/center]
Из приведенной таблицы очевидно, что величина дульной энергии патрона .410
Магнум в 3,6 раза превосходит показатель боеприпаса 9 х 18 мм пистолета Макарова. Это еще раз красноречиво показывает потенциал использования карабина Сайга-410 в качестве служебного оружия. Преимуществом карабина так же является возможность ведения более точной и кучной стрельбы на дистанциях, превышающих дальность эффективной стрельбы из пистолета.
Чтобы окончательно рассеять сомнения, приведем данные дополнительных натурных испытаний, осуществленных при участии стрелков-охранников из Казахстана и казаков Терского казачьего войска в ноябре-декабре 1995 года.
[/center]
Как уже было неоднократно упомянуто, карабин Сайга-410 разработан на основе автомата Калашникова и сохранил его компановку и ряд рабочих узлов. Принцип действия автоматики остался такой же - отвод пороховых газов через отверстие в стенке ствола. Наибольшим изменениям подвергся газоотводный механизм и механизмы, связанные с досыланием патрона в патронник и извлечением стрелянной гильзы. В целом, решена достаточно сложная задача перекомпановки автомата под дробовой патрон.
Семейство карабинов Сайга-410 включает в себя базовую модель с неотъемным прикладом охотничьего типа и с шейкой пистолетного типа.Приклад и цевье выполнены из стеклонаполненного полиамида черного цвета. По спецзаказу приклад и цевье могут изготавливаться из твердых пород древесины. Карабин может так же комплектоваться сменной пистолетной рукояткой, которая, после извлечения шурупов крепления, может устанавливаться вместо штатного приклада. В ближайшем будущем планируется выпуск карабина с быстросъемными взаимозаменяемыми прикладом и рукояткой, имеющими специальную конструкцию узла крепления со ствольной коробкой.
Модель Сайга-410С выполнена со складным прикладом и неотъемной пистолетной рукояткой. Стрельбу из него можно вести при сложенном прикладе.
Модель Сайга-410К является модификацией Сайги-410С с укороченным (330 мм) стволом. В конструкцию карабина введен механизм блокировки спускового крючка, который не позволяет стрелять при сложенном прикладе. Выполнено это изменение в соответствие с требованиями "Закона об оружии, запрещающего стрельбу из оружия длиной менее 800 мм.
В целом, конструкция карабина простая, удобная в обслуживании и эксплуатации. В этом отношении он стоит впепреди многих иностранных самозарядных ружей, в которых затруднен быстрый доступ к внутренним механизмам, имеющим ко всему прочему большое количество мелких деталей. На дульной части ствола имеется резьба для крепления насадок с чоковым сужением. Нами разработан и подготовлен к выпуску комплект сменных дульных насадок, позволяющих изменять кучность стрельбы в зависимости от условий охоты. Планируется так же оснащение карабина насадками "Парадокс" для стрельбы пулями как заводского, так и индивидуального изготовления. В разработанный комплект приспособлений для домашнего снаряжения входят: пыжерубка, навойник, закрутка гильз, приспособление для запрессовки капсюлей, калибровочное кольцо, пулелейка.
Конструкция карабина имеет большой коэффициент запаса прочности. Так в зоне патронника этот коэффициент равен 4, а в районе газовой камеры - около 8. Это убедительно говорит о живучести всего карабина и отдельных его узлов. Сделано это из тех соображений, что на практике возможно будут случаи испозьзования патронов более высокого давления, нежели стандартный .410 Магнум. Хочу сразу предостеречь, что если при переснаряжении (это мы настоятельно не рекомендуем) патронов с пластмассовой гильзой давление будет превышать 1.200 кг/кв.см, происходит разрушение гильзы и прорыв пороховых газов. Для переснаряжения лучше использовать металлические гильзы, массовое производство которых начинает Барнаульский станкостроительный завод. Более прочная гильза позволяет варьировать вес пули и ее начальную скорость.
В комплект карабинов Сайга-410 входят пластмассовые магазины емкостью 4 патрона калибра .410 с длиной гильзы 76 мм. Разработаны и прошли испытания магазины повышенной емкости 10 патронов с длиной гильзы 76 мм.
[/center]
САЙГА 20
В последнее время в кругах специалистов остро дискутируются вопросы создания специализированного служебного гладкоствольного огнестрельного оружия.
Ижевские конструкторы внесли весомую лепту в дело оснащения бойцов охранных структур, разработав гамму такого оружия на базе известного автомата Калашникова. На ОАО "Ижмаш" вначале появился гладкоствольный карабин "Сайга-410" калибра .410 (10.25 мм). Следующим этапом является выпуск аналогичного оружия 20 калибра, несомненно обладающего более мощными характеристиками. Данную работу доверили выполнить группе опытнейших конструкторов: Геннадию Никонову, Валерию Афонину, Владимиру Цыпко, Александру Туркину, Владимиру Абрамяну и Льву Пономареву. Сам Никонов и его команда вряд ли нуждается в более авторитетном представлении, чем тот факт, что все они являются авторами разработки нового автомата со смещенным накопленным импульсом отдачи АН-94 (Абакан), принятым на вооружение российской Армией.
Как и "Сайга-410", новый карабин калибра 20 специального складного и укороченного исполнения предназначен в первую очередь для использования в служебных целях. Имеентся статистический и фактический материал, свидетельствующий о функциональных возможностях карабина.
"Сайга-20" имеет гладкие стволы с дульным сужением 0,9 мм. По заказу возможно изготовление карабинов с цилиндрическими стволами и комплектом дульных насадок. Одним из достижений конструкторов-создателей этой модели бесспорно является ее универсальность в отношении к типу боеприпаса. Она одинаково безотказно работает и на отечественных, и на зарубежных патронах как дробового, так и пулевого оснащения.
Патронник "Сайги-20" позволяет одновременно использовать гильзы длиной 70 и 76 мм. Для этого карабин комплектуется двумя магазинами - под гильзу 70 и 76 мм, изготавливаемых из армированного черного полиамида. В настоящее время выпускаются магазины емкостью 2, 5 и 8 патронов.
Специалисты считают, что полуавтоматическая "Сайга-20" будет серьезным конкурентом оружию с помповой перезарядкой. В пользу такого предположения говорит один случай из жизни. Как-то в конце прошедшей зимы город Ижевск посетила группа высокопоставленных чинов из МВД и ФСБ России. Такой возможностью показать свои новинки немедленно решили воспользоваться местные заводы-производители оружия. Предложение устроить показательные стрельбы всеми было с удовольствием принято. В назначенное время на стрельбище были установлены мишени, завезены боеприпасы. Ждали появления гостей, которые сами изъявили желание пострелять и опробовать оружие. Нервозно и пока без дела похаживали приглашенные стрелки, вооруженные "помпами" и одетые в новехонький камуфляж. Рядом, как-то неприметно, стоял Володя Цыпко - конструктор и один из создателей "Сайги-20".
Свое детище он держал в сторонке, поэтому мало привлекал к себе внимания. Вот показались машины. Люди засуетились. Все оружие было подготовлено к осмотру. Решили, что сначала будут стрелять специалисты, а потом - гости. Каждому стрелку предстояло поразить пять мишеней - подвешенные стальные листы размером 50 х 50 см. Стали на рубеж. Молодцевато красовались "камуфляжи". Цыпко более сдержан. Мало, кто мог догадаться, что кроме того, что он хороший конструктор, Володя - прекрасный стрелок. Прозвучала команда "огонь". И вот тут-то все поняли, что за оружие было в руках этого невысокого, скромного на вид парня. "Помпы" дали по три выстрела, у кого-то ружье "заклинило". Пока устранили неполадку, Цыпко успешно прошел первый круг, а затем, не останавливаясь, "на бис" поразил те же пять мишеней. Дело в том, что для демонстрации он прихватил с собой из КБ экспериментальный десятиместный магазин и ему не потребовалось перезарядки для поражения мишеней по два раза.
Когда осмотрели мишени, "Сайга-20" вовсе стала центром всеобщего внимания присутствующих. Обладая прекрасной кучностью, карабин буквально не оставил живого места на поверхности стальных квадратов. Кто-то, резюмируя, произнес: "Калашников" везде остается "Калашниковым".
В Таблице 1, приведенной ниже, даны результаты стрельбы из "Сайги-20" со стволом 570 мм и дульным сужением 0,9 мм патронами разных типов и фирм-изготовителей. Стрельба велась с дистанции 35 метров по кругу диаметром 750 мм.
Как видно из таблицы, практически все виды дробовых боеприпасов дают исключительно высокую кучность. Это можно рассматривать как положительный фактор при стрельбе по удаленным до 70 метров целям. Говоря о энерго-динамических возможностях "Сайги-20", снаряженной патронами "Magnum", следует отметить, что по массе дробового снаряда и его начальной скорости достигаются величины, обеспечиваемые патронами 12 калибра.
Особо хочется отметить результаты стрельбы патронами немецкой фирмы "СК-Ягд-унд-Шпортмуницион" из города Шёнебек, оснащенными пулей "Org.Brenneke". Из таблицы 2 очевидно, что патрон "Treffer-Brenneke" дает поперечник рассеивания 55 мм на дистанции 50 метров, что в два и более раза лучше показателей патронов с пулей Фостера. Кроме этого, патрон обладает прекрасными проникающими характеристиками. При стрельбе с дистанции 50 метров по пакету досок, пуля способна проникать на глубину до 230 - 240 мм. Неплохие результаты "Сайга-20" показывает и при стрельбе самодельными пулями различных конструкций, тем самым еще раз доказывая свою универсальность и неприхотливость к различным типам боеприпасов.
В этой таблице приведены данные карабина "Сайга-20" с длиной ствола (без учета дульного приспособления) 570 мм. Стрельба велась с дистанции 35 метров по кругу диаметром 750 мм.
Применение дульного приспособления с раструбом если и дает некоторое увеличение радиуса осыпания, то незначительное, а на отечественные патроны типа "Байкал" это практически не влияет. Как не покажется парадоксальным, но на патронах "Винчестер" кучность лучше с получоком, чем с дульным сужением 0,9 мм. Российский "Байкал" реагирует на "чок" и "получок" как и положено - с разницей кучности до 20%. Исходя из особенностей патронов "Байкал" можно рекомендовать использование цилиндрических стволов для стрельбы на близких расстояниях. Для стрельбы на средних дистанциях лучше применять "получок", а "чок" хорошо себя показывает на дальних расстояниях.
Самозарядные гладкоствольные карабины "Сайга-20С" отличаются от базовой модели наличием специального складного приклада и рукоятки управления огнем. Складной приклад уменьшает длину карабина в походном положении, что повышает удобство его переноски и хранения.
Карабины модификации "Сайга-20К" имеют складной приклад, пистолетную рукоятку и укороченный ствол. Все модификации карабинов могут оснащаться оптическим прицелом, устанавливаемом на стандартной базе ствольной коробки, монтируемой справа.
[/center]
С учетом испытаний и эксплуатации, прицельные приспособления карабинов модернизированы: в дополнение к мушке и целику вводится регулируемая по вертикали и горизонтали прицельная планка. Это не только повышает удобство стрельбы "навскидку" по движущейся цели, но и эффектно улучшает внешнюю эстетику оружия.
В конструкцию газового узла карабинов для выравнивания скоростей подвижных частей при использовании патронов различной мощности (обычный и "Магнум") предусмотрено два фиксированных положения заглушки газовой камеры.
Затвор карабина имеет конструкцию, разделенную на поворотную и неподвижную части. Такая конструкция позволяет до минимума уменьшить площадь экстракторных выемов на стволе и исключить возможность раздутия основания гильзы при стрельбе.
Описание работы автоматики
Все модификации карабина "Сайга-20" работают следующим образом. После воспламенения капсюля и порохового заряда газы направляются в газовую камеру над стволом. Шток отводится в заднее положение, и рама, несущая затвор и соединенная со штоком, проходит некоторое расстояние до падения давления газов до безопасного уровня. Профрезерованный на раме паз взаимодействует с кулачком затвора, поворачивает его влево и освобождает его от запирания в ствольном вкладыше.
По мере подачи назад, затвор отводит курок и сжимает пружину возврата. Вся затворная часть прекращает движение назад как только рама доходит до задней крайней точки. После этого пружина возврата подает затворную группу вперед, новый патрон извлекается из магазина, подается в патронник, а затвор запирается.
Спусковой механизм полностью заимствован у автоматов АК, кроме элементов автоматики. Автоматическое шептало из конструкции спускового механизма "Сайги-20" выведено. Курок имеет два зацепа. Когда курок взводится, его левый зацеп удерживается шепталом. При нажатии на спуск, передняя часть шептала поворачивается вперед и разобщает курок, дав ему возможность пойти вперед и через ударник произвести накалывание капсюля в патроне. Происходит выстрел. Образовавшиеся при этом пороховые газы вновь приводят механику в действие. Рабочий цикл повторяется. Перезаряжание производится автоматически, но огонь ведется исключительно в полуавтоматическом режиме, т.е. для каждого последующего выстрела необходимо нажать на спусковой крючок.
Рычаг переводчика, изготовленный из штампованного металла, расположен на правой стороне коробки и меняет рабочее положение при помощи большого пальца. Верхнее положение переводчика приводит механику карабина в положение предохранения. В этом положении спуск блокируется, но затвор можно немного отвести назад - достаточно чтобы увидеть, есть ли в патроннике патрон. Нижнее положение служит для стрельбы. Процедуры достаточно просты и даже в руках начинающего стрелка "Сайга-20" становится надежным и эффективным оружием.
САЙГА 12
Прошлой зимой, совместно с конструктором Владимиром Цыпко мы проводили углубленные натурные испытания карабинов "Сайга-12С" и "Сайга-12К" с целью выявления боевых характеристик изделий и определения возможности применения данных изделий в качестве служебного оружия. Помню, погодку мы выбрали что надо. На дворе стоял морозец под минус тридцать. Погоду выбрали умышленно, так как общеизвестно, что на сильном морозе снижается фактор надежности автоматики и резко падает энергия порохового заряда. Задача перед испытателями была поставлена следующая - выявить степень надежности и вероятность поражения цели при самых тяжелых условиях эксплуатации. Особое внимание было уделено работоспособности карабинов при использовании различных типов боеприпасов. На кануне с ребятами из бюро Никонова, разрабатывавшего "двенадцатую Сайгу", расписали самые изощренные испытания, какие только можно было придумать.
"Сайга-12" безотказно работала на всех видах патронов: дробового и пулевого оснащения, с папковой (чего не рекомендуется делать - автоматика рвет гильзу!), пластмассовой и металлической гильзой. При этом в ходе испытаний в магазин в произвольном порядке заряжались самые различные патроны, отличные друг от друга по длине гильзы (70, 73 и 76 мм), с различными навесками как пороха, так и дробового заряда. Отдельным испытаниям подверглись так же заряды со свинцовыми пулями типа Полева (Россия), Бреннеке (Германия) и экспериментальными латунными подкалиберными пулями, сработанными все тем же мастеровитым Володей Цыпко. Хочу отметить, что по мнению того же В. Цыпко, стрелять пулями типа "Бреннеке" или "Фостер", т.е. при наличии боковых наклонных канавок, можно стрелять при чоковом сужении до 0,9 мм. Однако пулей Полева только до 0,5 мм. Круглыми (шариковыми) пулями лучше стрелять из цилиндрических стволов, т.к. они наиболее чувствительны к чокам. Это связано не только с опасностью деформации ствола, но и существенным ухудшением кучности стрельбы. В таблице 2 показаны кинетические параметры карабинов "Сайга-12С" и "Сайга-12К". Из данной таблицы очевидно, что изделия обладают высокими динамическими и энергетическими показателями.
При стрельбе по различным натурным мишеням показаны следующие результаты.
Сайга-12, нескладывающийся приклад, ствол 580 мм.
Цель "А." - деревянный блок (куб размером 500 х 500 мм, сбитый из досок). Огневой рубеж 50 метров.
Свинцовые пули весом 33 грамма пробивают такой куб до отметки 200 - 205 мм. При этом диаметр входа пули примерно на 3 мм больше диаметра самой пули, что объясняется относительной мягкостью материала -свинца.
Латунная пуля так же весом около 33 граммов имеет четко очерченный вход с проникающей способностью до 270 мм.
Б. Пакет, состоящий из стальной пластины, прибитой к деревянному щиту. Огневой рубеж 50 м.
1. Стальная пластина 2,5 мм толщиной, на деревянном щите. Свинцовая пуля Полева сделала воронку диаметром 100 мм и глубиной 30 мм, без разрыва стали. Полученные результаты, говоря языком реальной боевой ситуации, означает, что если удар такой мощности был бы произведен по противнику, оснащенному бронежилетом, то это привело бы к иммобилизации живой силы с возможными повреждениями костей грудной клетки даже без пробивания нагрудной брони.
2. Стальная пластина толщиной 2,0 мм, на деревянном щите. Свинцовая пуля Полева пробила сталь и углубилась в деревянную массу на 50 мм.
3. Стальная пластина толщиной 1,5 мм на деревянном щите. При стрельбе картечью обеспечивается 50 % пробивания, т.е. стальную пластину пробивает каждая вторая картечина.
Цель "В" - дверное полотно в раме, посажено на два шарнира и заперто на врезной замок. "Сайга-12К" укомплектована 7-местным магазином. Из семи патронов три - пулевые и четыре оснащены дробью "0000". Задача: стрелок с отметки 10 метров должен приблизиться к двери, разрушить запорную арматуру, проникнуть в помещение и поразить четыре цели (манекены), расположенные в пределах 2 - 5 метров от входа. На уровне груди у мишени размещена пластмассовая емкость с жидкостью - для наглядной убедительности. По команде "Вперед!" стрелок бегом приближается к двери. Первыми двумя пулевыми выстрелами с колена, дистанция 1,5 -2 метра, разрушены замок и нижний шарнир. Третья пуля, выстрелом стоя, выбила второй шарнир. Удар ноги без особого труда открывает дверь окончательно - путь открыт. Стрелок вбегает в помещение и двумя выстрелами почти в упор - слева и справа - поражает две цели. Брызги воды летят во все стороны! Остальные две цели, рассредоточенные в углах на удалении, поражены двумя выстрелами в движении от бедра. Все сделано быстро и четко. И никакой суеты с передергиванием цевья, как это потребовалось бы с "помпой". Выпустив семь зарядов, стрелок быстро меняет магазин и готов к дальнейшему ведению огня.
Проводились так же испытания на определение кучностных параметров стрельбы дробью различного размера в круговую мишень диаметром 780 мм на расстоянии 35 метров. Результаты показаны в таблице 3.
В ходе испытаний провели замеры скорострельности прицельной стрельбы из карабинов "Сайга-12С" и "Сайга-12К". Пять мишеней выставили на рубеже 35 метров с расстоянием между мишенями 2 метра. Стрельба велась стоя, от плеча, без дополнительной опоры. С момента первого выстрела до поражения последней из пяти мишеней затрачивалось время в среднем от 3 до 4 секунд. Прикинули, что даже начинающий стрелок может, при приобретении хотя бы основных навыков работы с "Сайгой-12", вести точный и быстрый огонь по целям.
При замерах максимальной функциональной (неприцельной) скорострельности огня стоя от бедра было показано среднее время в пределах 2 1/2 секунд на 5 выстрелов. Т.е. удерживая карабин на весу, можно произвести пять неприцельных выстрелов за 2 1/2 секунды. По двум указанным параметрам "Сайга-12" резко превышает все виды гладкоствольного оружия со скользящим, в том числе помповым механизмом перезаряжания.
Уже первые выстрелы показали - карабины "Сайга-12С" и "Сайга-12К" обладают хорошими эргономическими и боевыми характеристиками, безотказны в работе и обладают высокими функциональными параметрами.
езультаты испытаний были дополнительно обсуждены с военно-техническими специалистами на предмет возможности применения карабинов в качестве служебного оружия. Заключение получено положительное.
Такое оружие используется обычно для проведения специальных тактических операций: вышибания дверных замков, сбивания навесов, а так же для стрельбы по уходящему автомобилю. В случаях, когда требуется обезвредить цель (террорист, бандит и т.п.) в условиях населенного пункта, где повышен риск поражения окружающих людей рикошетом при массированном автоматическом огне, гладкоствольное оружие, практически не дающее рикошетов, применяется для стрельбы по корпусу автомобиля. Выстрел первый по передней боковой части кузова (левое крыло) - вывод из строя аккумулятора и радиатора. Стрельба по средней верхней части левого крыла - выстрел второй - выводит из строя электропроводку, Огонь по задней верхней части левого крыла - выстрел третий - приводит к немедленному разрушению вакуумного усилителя и бачка с тормозной жидкостью. В целом, гладкоствольное оружие на дистанциях до 50 метров по эффективности превышает показатели автоматического. Только гладкоствольное оружие, обладающее достаточной проникающей способностью и оснащенное соответствующим зарядом, обеспечивает безрикошетное поражение цели огнем через либо лобовое или боковое стекло, либо через переднюю дверь автомобиля. Наши модели "Сайги-12С" и "Сайги-12К" по законам США и стран Западной Европы классифицируются как полуавтоматическое гладкоствольное штурмовое оружие. Это определяется наличием хотя бы двух из следующих конструктивных признаков:
* (а) складной приклад;
* (б) пистолетная рукоятка, расположенная под ствольной коробкой и предназначенная для улучшения управления огнем;
* (в) отъемный коробчатый магазин емкостью 5 и более патронов;
* (г) ствол короче 16 дюймов (406 мм);
* (д) резьба на внешней части дульного среза, предназначенная для установки пламегасителя.
Приведение "Сайги-12" и "Сайги-12С", где не предусмотрено устройство блокировки ударно-спускового механизма, в боевое положение схоже с тем, как это делается со всеми карабинами серии "Сайга":
1. примкнуть снаряженный магазин;
2. переводчик предохранителя опустить вниз, в положение "F" - огонь;
3. рукоятку затворной рамы энергично отвести до конца назад и резко отпустить.
При движении вперед под воздействием возвратной пружины, затвор извлекает патрон из магазина, досылает его в патронник и, поворотом вокруг своей оси, запирает. Курок взведен и удерживается шепталом. Оружие готово к стрельбе. Для произведения выстрела необходимо принять удобное положение, изготовиться, прицелиться и нажать на спусковой крючок. Образующиеся при сгорании пороха газы попадают через боковое отверстие в стволе в газовую камеру - цилиндр газового двигателя. За счет образовавшегося давления, шток - поршень двигателя - передает движение затворной группе и происходит цикл перезаряжания. Оружие вновь готово к стрельбе. Необходимо отпустить спусковой крючок и нажать его вновь - снова выстрел. И так до тех пор, пока не кончатся боеприпасы.
Прицеливание в новом карабине улучшено за счет совершенствования конструкции прицельного устройства. Теперь оно регулируется и по горизонтали, и по вертикали при помощи маховичка, расположенного в передней части прицельной планки.
Особо хочется отметить блокирующее устройство "Сайги-12К". В отличии от аналогичных приспособлений, какие имеются в гладкоствольных карабинах "Сайга-410К" и "Сайга-20К", у нового образца по требованию органов МВД введено более сложное устройство. Если у предшествующих моделей спусковой механизм блокируется при сложенном прикладе, но приклад при этом можно откинуть в любое время, то у "Сайги-12К" эта процедура выглядит так.
1. Переводчик перевести в положение предохранения "S".
2. Нажав на кнопку, расположенную на затыльнике, освободить приклад от защелки и привести его из походного в боевое положение. Защелка не освободит приклад, если переводчик не находится в положении предохранения (крайнее верхнее положение).
3. Откинув приклад, переводчик переместить из верхнего положения в нижнее - "огонь". Оружие готово к заряжению и стрельбе.
Как упомянуто выше, "Сайга-12" и"Сайга-12С" такого механизма не имеют. Он предусматривается только в том случае, если общая длина оружия в сложенном виде менее 800 мм. Понимая, что "Сайга-12К" по всем параметрам - эргономическим и функциональным - полностью соответствует требованиям, предъявляемым к служебному оружию и оружию специального назначения, завод рассматривает возможность выпуска специального укороченного варианта без блокировки. Такие специализированные модели нами уже освоены на примере "Сайги-410К-01" - так называемого казачьего варианта. Внешне он максимально похож на автомат Калашникова, с той лишь разницей, что ствол у карабина гладкий и он работает в полуавтоматическом режиме. Если "силовики" проявят к этому изделию конкретный интерес и предполагая, что у нас в подразделениях к оружию "чайников" не допускают, то сложное блокирующее устройство будет не только не нужным, но и просто вредным. Любые манипуляции, замедляющие изготовку оружия, повышают вероятность того, что в бою стрелок успеет получить пулю в лоб прежде, чем он это осознает. Но для того, чтобы такое оружие появилось в арсенале, его надо будет сертифицировать все в тех же органах МВД. Но "Ижмаш" готов сделать это без промедления. Все зависит от заказчика - чем скорее поступят заявки, тем скорее будет создана такая модель.
Хочу еще раз подчеркнуть (читатель, обрати на это внимание!) - объективные результаты испытаний "Сайги-12К" указывают, что по целому ряду качеств она превышает показатели зарубежных аналогов. Совершенно ответственно заявляю, что "проходным" критерием оценки кучности огня для армейского гладкоствольного оружия на дистанции 35 футов по мишени типа "Е" (ам. классификация) является показатель 65%. Мы провели сравнительные стрельбы. Наша "Сайга" даже с коротким стволом стабильно давала 70%.
По российскому законодательству, все модели "Сайги-12" относятся к гражданскому оружию, что существенно расширяет сферу его применения - от охоты и охранных мероприятий до применения в качестве оружия специального назначения. В целом, это достаточно точное и необыкновенно работоспособное о ружие. Я из него выстрелил не одну сотню патронов. Впечатление - класс! Только раз слышал жалобы от одного высокопоставленного чиновника, которому ну просто не в терпеж хотелось пальнуть из нового изделия. Стрельнув пяток раз, горе-снайпер хныкнул: "А чего это она так лягается? Магазин выпустил, а плечо уже ноет..." Ох и хотелось же мне посоветовать этому дяденьке - надо быть самому покруче парнем, чтобы стрелять из по-настоящему крутого оружия! Но должность не позволила... Маркетинг ведь.
Модификация:
Сайга-12Сайга-12ССайга-12К
Масса, неснаряженная,
без магазина, кг3,83,83,5
Габаритная длина, мм:
- с откинутым прикладом
- со сложенным прикладом
1145
-1060
820910
670
Длина ствола, мм580680430
Емкость магазина, патронов
Вес магазина (неснаряж.), кг:
- вариант 5 патронов:
- вариант 7 патронов:
Оптимальная дальность огня, м:
- дробью
- пулей35 - 70
50 - 100
35 - 70
50 - 100
35 - 70
50 - 100
[/center]
Существует еще одна модификация Сайги, с комбинированной системой перезарядки. В ней сочитаются скорострельность самозарядного дробовика и надежность помповых ружей. Это оружие имеет временный индекс Сайга 12п (помповая)
Такая конструкция обеспечивает быструю перезарядку при осечке или стрельбе патронами с ослабленным зарядом когда давление пороховых газов недостаточно для надежной работы автоматики.
В 1993 году АО "Ижмаш", что находится в уральском городе Ижевске, было освоено производство самозарядных гладкоствольных карабинов под этот, экзотический для России, патрон.
Сайга-410K-01 (Казачья) с 10-местным магазином.
Карабин получил название "Сайга-410". Первоначально предполагалось, что карабин будет работать с иностранными патронами, но в дальнейшем этот тип боеприпаса начали выпускать на Тульском, Краснозаводском и Барнаульском заводах.
Прежде всего в глаза бросалось необычное обозначение калибра - .410х3¦ (.410 Магнум). Дело в том, что поскольку патрон имеет американское происхождение он и обозначается в дюймовом измерении, принятом в англо-язычных странах. Длина гильзы составляет 3 дюйма (76 мм) , а калибр - 410/1000 дюйма. Оставаясь все тем же патроном .410 калибра с длиной гильзы 76 мм, он может по-разному обозхначаться в разных странах: .410 х 3 - в США, .410 Магнум - в ФРГ, 12 мм/76 - в Испании, 36/76 - в Италии, 36 калибр - на Кипре.
Впервые патрон калибра .410 с длиной гильзы 76 мм выпустила американская компания "Винчестер" в 1934 году. Благодаря удлинению гильзы масса дробового заряда увеличилась до 21,3 гр. В настоящее время наиболее распространенным является заряд дроби 19,5 гр, что приближает его к 28 калибру (см. Табл.1).
Калибр | 12 | 16 | 20 | 28 | 32 | .410 |
|---|---|---|---|---|---|---|
| Диаметр канала ствола, мм | 18,2 | 16,8 | 15,7 | 13,8 | 12,7 | 10,2 |
| Масса дробового заряда, гр | 35 | 30 | 25 | 20 | 15 | 19,5 |
[/center]
Кроме патронов с дробовым оснащением разных номеров, выпускаются пулевые
Сайга-410. Со сменными прикладом и пистолетной рукояткой.
патроны. Американские фирмы снаряжают патроны .410 калибра (длина гильзы 63 мм) цилиндрической пулей Фостера весом 5,7 гр. Известная немецкая компания "Динамит Нобель" применяет пулю Бреннеке весом 7,7 гр, так же цилиндричекой конструкции. Данный боеприпас обладает великолепными точностными характеристиками - на расстоянии 50 ярдов (47 м) пять выстрелов по мишени укладываются в круг диаметром 50 мм.
Функционально карабин Сайга-410 предназначен для охоты на мелкого и среднего зверя и птицу. Успешно применяется для выполнения охранных мероприятий, для самообороны, спортивных соревнований.
Опыт эксплуатации Сайги-410, оснащенной пулевым патроном "Магнум", показывает, что с ней можно смело идти на волка, рысь, антилопу Сайга (отсюда и название карабина), косулю, горного барана, небольшого подсвинка, т.е. на любого зверя весом не более 100 кг (вес упитанного человека).
| Дистанция стрельбы, м | Тип боеприпаса | |
|---|---|---|
| пуля Фостера .410 | ПМ 9х18 мм | |
| 50 | 12,5 | 6,5 |
| Тип патрона | Макаров 9мм | TT 7,62 | Парабеллум 9мм | Наган 7,62 | .410х2 1/2 | .410х3 |
|---|---|---|---|---|---|---|
| Масса пули, гр | 6,1 | 5,5 | 8,0 | 7,0 | 5,7 | 7,7 |
| Нач. скорость пули, м/сек. | 315 | 440 | 330 | 290 | 500 | 535 |
| Дульная энергия, Дж. | 304 | 530 | 432 | 294 | 716 | 1.099 |
[/center]
Из приведенной таблицы очевидно, что величина дульной энергии патрона .410
Разобранный магазин Сайга-410.
Магнум в 3,6 раза превосходит показатель боеприпаса 9 х 18 мм пистолета Макарова. Это еще раз красноречиво показывает потенциал использования карабина Сайга-410 в качестве служебного оружия. Преимуществом карабина так же является возможность ведения более точной и кучной стрельбы на дистанциях, превышающих дальность эффективной стрельбы из пистолета.
Чтобы окончательно рассеять сомнения, приведем данные дополнительных натурных испытаний, осуществленных при участии стрелков-охранников из Казахстана и казаков Терского казачьего войска в ноябре-декабре 1995 года.
Вид боеприпаса | Дистанция и вид испытания | Показатель проникновения |
|---|---|---|
"Федерал" пласт.гильза 63 мм, пуля Фостера | 50 м, стрельба в деревянный щит толщиной 100 мм | Пробив. навылет, 100% |
"Ремингтон", пласт.гильза 76 мм, пуля "Бреннеке" | 50 м, стрельба по стопке красного кирпича, толщ.кладки 1/2 кирпича | Разрушение в 100% попаданий |
то жe | 50 м, стрельба по автомобильной (Жигули) дверце (стекло поднято) | Пробивание в 100% попаданий |
"Винчестер", пласт.гильза 63 мм | 25 м, стрельба по колесу R-13 (?Жигули¦) в протект | Пробивание в 100% попаданий |
то же | то же, 50 м | Пробивание в 100% попаданий |
то же | 25 м, стрельба по колесу R-14 (Волга) в протектор | Пробивание в 100% попаданий |
то же | то же, 50 м | Пробивание в 100% попаданий |
то же | 25 м, стрельба по колесу R-15 (УАЗ, РАФ) в протектор | Пробивание в 100% попаданий |
то же | то же, 50 м | Пробивание в 100% попаданий |
то же | 25 м, стрельба по колесу автомобиля ГАЗ-66 | Пробивание в 100% попаданий |
то же | то же, 50 м | Пуля пробивает покрышку, но "зависает" |
[/center]
Дальнейшие испытания показали, что карабин даже стрелку со средней подготовкой позволяет поразить 4 цели за менее чем 4 секунды, что в 1,5 раза эффективней оружия помповой перезарядки. Радиус осыпания в случаях стрельбы дробью с получоковой насадкой составляет около 270-300 мм на 25-30 метров. Осыпание довольно равномерное. При стрельбе без насадки равномерность осыпания ухудшается и радиус его несколько увеличивается.
Для убедительности был произведен выстрел с дистанции 30 метров боеприпасом ?Винчестер¦ с гильзой 63 мм и пулей Фостера по блоку цилиндров автомобиля М-412. При осмотре объекта было обнаружено, что стенка блока в месте попадания разрушена с образованием отверстия размером примерно 30 х 50 мм.
Энерго-динамический потенциал заряда существенно увеличивается, если вместо стандартной свинцовой пули применять латунную.
Из проведенного опроса срелков частных охранных структур и казаков, несущих патрульную службу, определено, что в отличие от боевого оружия, ?Сайга-410¦ производит более точное поражение целей с наименьшим уровнем случайного поражения находящихся поблизости людей. При проведении операций внутри помещений карабин практически не дает рекошетов, опять-таки сводя до минимума случайные жертвы и порчу охраняемых материальных ценностей. Отмечается, что по сравнению с пистолетами и револьверами, применяемыми в охране, карабин ?Сайга-410¦ обладает более высоким психологическим деморализующим эффектом, тем самым уже в начальной стадии конфликтой ситуации предотвращая необходимость применения оружия на поражение.
По сравнению с оружием более крупного калибра, карабины ?Сайга-410¦ продемонстрировали следующие преимущества:
* больщая портативность и удобство в обращении;
* устойчивость стволов к внешним механическим повреждениям за счет большей толщины стенок;
* меньший импульс отдачи, а в результате - меньшая утомляемость при стрельбе;
* минимальное время изготовки при стрельбе по нескольким мишеням;
* меньший общий вес носимого боекомплекта.
Сайга-410C. Складывающийся приклад.
Как уже было неоднократно упомянуто, карабин Сайга-410 разработан на основе автомата Калашникова и сохранил его компановку и ряд рабочих узлов. Принцип действия автоматики остался такой же - отвод пороховых газов через отверстие в стенке ствола. Наибольшим изменениям подвергся газоотводный механизм и механизмы, связанные с досыланием патрона в патронник и извлечением стрелянной гильзы. В целом, решена достаточно сложная задача перекомпановки автомата под дробовой патрон.
Семейство карабинов Сайга-410 включает в себя базовую модель с неотъемным прикладом охотничьего типа и с шейкой пистолетного типа.Приклад и цевье выполнены из стеклонаполненного полиамида черного цвета. По спецзаказу приклад и цевье могут изготавливаться из твердых пород древесины. Карабин может так же комплектоваться сменной пистолетной рукояткой, которая, после извлечения шурупов крепления, может устанавливаться вместо штатного приклада. В ближайшем будущем планируется выпуск карабина с быстросъемными взаимозаменяемыми прикладом и рукояткой, имеющими специальную конструкцию узла крепления со ствольной коробкой.
Модель Сайга-410С выполнена со складным прикладом и неотъемной пистолетной рукояткой. Стрельбу из него можно вести при сложенном прикладе.
Сайга-410K. Складывающийся приклад, короткий ствол.
Модель Сайга-410К является модификацией Сайги-410С с укороченным (330 мм) стволом. В конструкцию карабина введен механизм блокировки спускового крючка, который не позволяет стрелять при сложенном прикладе. Выполнено это изменение в соответствие с требованиями "Закона об оружии, запрещающего стрельбу из оружия длиной менее 800 мм.
В целом, конструкция карабина простая, удобная в обслуживании и эксплуатации. В этом отношении он стоит впепреди многих иностранных самозарядных ружей, в которых затруднен быстрый доступ к внутренним механизмам, имеющим ко всему прочему большое количество мелких деталей. На дульной части ствола имеется резьба для крепления насадок с чоковым сужением. Нами разработан и подготовлен к выпуску комплект сменных дульных насадок, позволяющих изменять кучность стрельбы в зависимости от условий охоты. Планируется так же оснащение карабина насадками "Парадокс" для стрельбы пулями как заводского, так и индивидуального изготовления. В разработанный комплект приспособлений для домашнего снаряжения входят: пыжерубка, навойник, закрутка гильз, приспособление для запрессовки капсюлей, калибровочное кольцо, пулелейка.
Конструкция карабина имеет большой коэффициент запаса прочности. Так в зоне патронника этот коэффициент равен 4, а в районе газовой камеры - около 8. Это убедительно говорит о живучести всего карабина и отдельных его узлов. Сделано это из тех соображений, что на практике возможно будут случаи испозьзования патронов более высокого давления, нежели стандартный .410 Магнум. Хочу сразу предостеречь, что если при переснаряжении (это мы настоятельно не рекомендуем) патронов с пластмассовой гильзой давление будет превышать 1.200 кг/кв.см, происходит разрушение гильзы и прорыв пороховых газов. Для переснаряжения лучше использовать металлические гильзы, массовое производство которых начинает Барнаульский станкостроительный завод. Более прочная гильза позволяет варьировать вес пули и ее начальную скорость.
В комплект карабинов Сайга-410 входят пластмассовые магазины емкостью 4 патрона калибра .410 с длиной гильзы 76 мм. Разработаны и прошли испытания магазины повышенной емкости 10 патронов с длиной гильзы 76 мм.
Модель | Сайга-410 | Сайга-410С | Сайга-410К |
|---|---|---|---|
Масса с магазином, кг | 3,4 | 3,4 | 3,2 |
| Общая длина, мм | 1.107 | 1.080 | 840 |
| Длина со сложенным прикладом, мм | 835 | 600 | |
| Длина ствола, мм | 518 | 570 | 330 |
| Оптимальная дальность стрельбы, м - дробью - пулей | 25 - 35 70 | 25 - 35 70 | 25 - 35 70 |
[/center]
САЙГА 20
В последнее время в кругах специалистов остро дискутируются вопросы создания специализированного служебного гладкоствольного огнестрельного оружия.

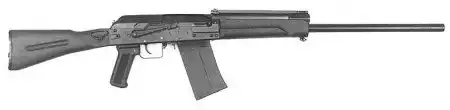

Сайга-20. Обычный вариант.
Ижевские конструкторы внесли весомую лепту в дело оснащения бойцов охранных структур, разработав гамму такого оружия на базе известного автомата Калашникова. На ОАО "Ижмаш" вначале появился гладкоствольный карабин "Сайга-410" калибра .410 (10.25 мм). Следующим этапом является выпуск аналогичного оружия 20 калибра, несомненно обладающего более мощными характеристиками. Данную работу доверили выполнить группе опытнейших конструкторов: Геннадию Никонову, Валерию Афонину, Владимиру Цыпко, Александру Туркину, Владимиру Абрамяну и Льву Пономареву. Сам Никонов и его команда вряд ли нуждается в более авторитетном представлении, чем тот факт, что все они являются авторами разработки нового автомата со смещенным накопленным импульсом отдачи АН-94 (Абакан), принятым на вооружение российской Армией.
Как и "Сайга-410", новый карабин калибра 20 специального складного и укороченного исполнения предназначен в первую очередь для использования в служебных целях. Имеентся статистический и фактический материал, свидетельствующий о функциональных возможностях карабина.
"Сайга-20" имеет гладкие стволы с дульным сужением 0,9 мм. По заказу возможно изготовление карабинов с цилиндрическими стволами и комплектом дульных насадок. Одним из достижений конструкторов-создателей этой модели бесспорно является ее универсальность в отношении к типу боеприпаса. Она одинаково безотказно работает и на отечественных, и на зарубежных патронах как дробового, так и пулевого оснащения.

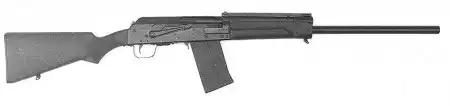

Сайга-20. Со сменными прикладом и пистолетной рукояткой.
Патронник "Сайги-20" позволяет одновременно использовать гильзы длиной 70 и 76 мм. Для этого карабин комплектуется двумя магазинами - под гильзу 70 и 76 мм, изготавливаемых из армированного черного полиамида. В настоящее время выпускаются магазины емкостью 2, 5 и 8 патронов.
Специалисты считают, что полуавтоматическая "Сайга-20" будет серьезным конкурентом оружию с помповой перезарядкой. В пользу такого предположения говорит один случай из жизни. Как-то в конце прошедшей зимы город Ижевск посетила группа высокопоставленных чинов из МВД и ФСБ России. Такой возможностью показать свои новинки немедленно решили воспользоваться местные заводы-производители оружия. Предложение устроить показательные стрельбы всеми было с удовольствием принято. В назначенное время на стрельбище были установлены мишени, завезены боеприпасы. Ждали появления гостей, которые сами изъявили желание пострелять и опробовать оружие. Нервозно и пока без дела похаживали приглашенные стрелки, вооруженные "помпами" и одетые в новехонький камуфляж. Рядом, как-то неприметно, стоял Володя Цыпко - конструктор и один из создателей "Сайги-20".

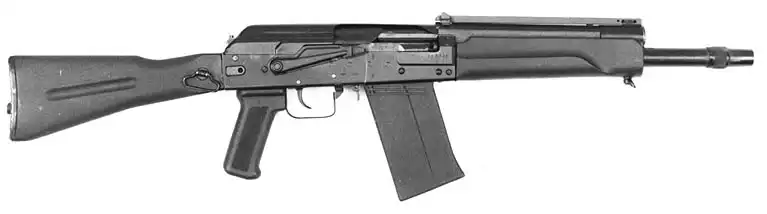

Сайга-20C. С 4-местным магазином.
Свое детище он держал в сторонке, поэтому мало привлекал к себе внимания. Вот показались машины. Люди засуетились. Все оружие было подготовлено к осмотру. Решили, что сначала будут стрелять специалисты, а потом - гости. Каждому стрелку предстояло поразить пять мишеней - подвешенные стальные листы размером 50 х 50 см. Стали на рубеж. Молодцевато красовались "камуфляжи". Цыпко более сдержан. Мало, кто мог догадаться, что кроме того, что он хороший конструктор, Володя - прекрасный стрелок. Прозвучала команда "огонь". И вот тут-то все поняли, что за оружие было в руках этого невысокого, скромного на вид парня. "Помпы" дали по три выстрела, у кого-то ружье "заклинило". Пока устранили неполадку, Цыпко успешно прошел первый круг, а затем, не останавливаясь, "на бис" поразил те же пять мишеней. Дело в том, что для демонстрации он прихватил с собой из КБ экспериментальный десятиместный магазин и ему не потребовалось перезарядки для поражения мишеней по два раза.
Когда осмотрели мишени, "Сайга-20" вовсе стала центром всеобщего внимания присутствующих. Обладая прекрасной кучностью, карабин буквально не оставил живого места на поверхности стальных квадратов. Кто-то, резюмируя, произнес: "Калашников" везде остается "Калашниковым".
В Таблице 1, приведенной ниже, даны результаты стрельбы из "Сайги-20" со стволом 570 мм и дульным сужением 0,9 мм патронами разных типов и фирм-изготовителей. Стрельба велась с дистанции 35 метров по кругу диаметром 750 мм.
| Марка патрона, страна происхождения | Характеристика патрона | Кучность боя (%) | Скорость дроби V (м/с) | Энергия Е10 (дж) | |
|---|---|---|---|---|---|
| длина гильз (мм) | N дроби | ||||
"Байкал", Россия | 20х70 | 5 | 82 | 332 | 2645 |
| "Federal", США | 20х76 Magnum | 7 1/2 | 85 | 285 | 2924 |
| "Federal", США | 20х76 Magnum | 4 | 97 | 310 | 3459 |
| "Federal", США | 20х70 | 4 | 90 | 310 | 2306 |
| "Bellot Sellier", Чехия | 20x76 Magnum | 5 | 65 | 304 | 3050 |
| "Winchester", США | 20х76 Magnum | 6 | 82 | ||
| "Winchester", США | 20х76 Magnum | 4 | 80 | ||
| "Horrido", Германия | 20х76 | 5 | 85 | 313 | |
| "Tunet", Франция | 20х76 | 5 | 5 | ||
Как видно из таблицы, практически все виды дробовых боеприпасов дают исключительно высокую кучность. Это можно рассматривать как положительный фактор при стрельбе по удаленным до 70 метров целям. Говоря о энерго-динамических возможностях "Сайги-20", снаряженной патронами "Magnum", следует отметить, что по массе дробового снаряда и его начальной скорости достигаются величины, обеспечиваемые патронами 12 калибра.
| Вид боеприпаса, страна происхожд. | Длина гильзы (мм) | Тип пули | Дистанция (м) | Поперечник рассеивания (мм) |
|---|---|---|---|---|
| "Federal", США | 20х70 | пуля Фостера | 50 | 120 |
| "Winchester", США | 20х70 | пуля Фостера | 50 | 100 |
| "Treffer-Brenneke", Германия | 20х76 | пуля Бреннеке | 50 | 55 |
Особо хочется отметить результаты стрельбы патронами немецкой фирмы "СК-Ягд-унд-Шпортмуницион" из города Шёнебек, оснащенными пулей "Org.Brenneke". Из таблицы 2 очевидно, что патрон "Treffer-Brenneke" дает поперечник рассеивания 55 мм на дистанции 50 метров, что в два и более раза лучше показателей патронов с пулей Фостера. Кроме этого, патрон обладает прекрасными проникающими характеристиками. При стрельбе с дистанции 50 метров по пакету досок, пуля способна проникать на глубину до 230 - 240 мм. Неплохие результаты "Сайга-20" показывает и при стрельбе самодельными пулями различных конструкций, тем самым еще раз доказывая свою универсальность и неприхотливость к различным типам боеприпасов.
| Патрон | Дульной сужение (мм) | |||
|---|---|---|---|---|
| 0,0 (цилиндр) | 0,5 (получок) | 0,9 (чок) | с дульным расширением | |
20х70, "Байкал", Россия | 47 | 68 | 86 | 47 |
| 20х76, "Winchester", СШA | 65 | 89 | 85 | 55 |
В этой таблице приведены данные карабина "Сайга-20" с длиной ствола (без учета дульного приспособления) 570 мм. Стрельба велась с дистанции 35 метров по кругу диаметром 750 мм.
Применение дульного приспособления с раструбом если и дает некоторое увеличение радиуса осыпания, то незначительное, а на отечественные патроны типа "Байкал" это практически не влияет. Как не покажется парадоксальным, но на патронах "Винчестер" кучность лучше с получоком, чем с дульным сужением 0,9 мм. Российский "Байкал" реагирует на "чок" и "получок" как и положено - с разницей кучности до 20%. Исходя из особенностей патронов "Байкал" можно рекомендовать использование цилиндрических стволов для стрельбы на близких расстояниях. Для стрельбы на средних дистанциях лучше применять "получок", а "чок" хорошо себя показывает на дальних расстояниях.
Самозарядные гладкоствольные карабины "Сайга-20С" отличаются от базовой модели наличием специального складного приклада и рукоятки управления огнем. Складной приклад уменьшает длину карабина в походном положении, что повышает удобство его переноски и хранения.
Сайга-20K. С 10-местным магазином.
Карабины модификации "Сайга-20К" имеют складной приклад, пистолетную рукоятку и укороченный ствол. Все модификации карабинов могут оснащаться оптическим прицелом, устанавливаемом на стандартной базе ствольной коробки, монтируемой справа.
| Модель | Сайга-20 | Сайга-20С | Сайга-20К |
|---|---|---|---|
| Масса без магазина, кг | 3,2 | 3,2 | 3,1 |
| Общая длина, мм | 1135 | 1050 | 910 |
| Длина со сложенным прикладом, мм | - | 810 | 670 |
| Длина ствола, мм | 570 | 570 | 430 |
| Оптимальная дальность стрельбы, м - дробью - пулей | 35 - 70 50 - 100 | 35 - 70 50 - 100 | 35 - 70 50 - 100 |
С учетом испытаний и эксплуатации, прицельные приспособления карабинов модернизированы: в дополнение к мушке и целику вводится регулируемая по вертикали и горизонтали прицельная планка. Это не только повышает удобство стрельбы "навскидку" по движущейся цели, но и эффектно улучшает внешнюю эстетику оружия.
В конструкцию газового узла карабинов для выравнивания скоростей подвижных частей при использовании патронов различной мощности (обычный и "Магнум") предусмотрено два фиксированных положения заглушки газовой камеры.
Затвор карабина имеет конструкцию, разделенную на поворотную и неподвижную части. Такая конструкция позволяет до минимума уменьшить площадь экстракторных выемов на стволе и исключить возможность раздутия основания гильзы при стрельбе.
Описание работы автоматики
Все модификации карабина "Сайга-20" работают следующим образом. После воспламенения капсюля и порохового заряда газы направляются в газовую камеру над стволом. Шток отводится в заднее положение, и рама, несущая затвор и соединенная со штоком, проходит некоторое расстояние до падения давления газов до безопасного уровня. Профрезерованный на раме паз взаимодействует с кулачком затвора, поворачивает его влево и освобождает его от запирания в ствольном вкладыше.
По мере подачи назад, затвор отводит курок и сжимает пружину возврата. Вся затворная часть прекращает движение назад как только рама доходит до задней крайней точки. После этого пружина возврата подает затворную группу вперед, новый патрон извлекается из магазина, подается в патронник, а затвор запирается.
Спусковой механизм полностью заимствован у автоматов АК, кроме элементов автоматики. Автоматическое шептало из конструкции спускового механизма "Сайги-20" выведено. Курок имеет два зацепа. Когда курок взводится, его левый зацеп удерживается шепталом. При нажатии на спуск, передняя часть шептала поворачивается вперед и разобщает курок, дав ему возможность пойти вперед и через ударник произвести накалывание капсюля в патроне. Происходит выстрел. Образовавшиеся при этом пороховые газы вновь приводят механику в действие. Рабочий цикл повторяется. Перезаряжание производится автоматически, но огонь ведется исключительно в полуавтоматическом режиме, т.е. для каждого последующего выстрела необходимо нажать на спусковой крючок.
Рычаг переводчика, изготовленный из штампованного металла, расположен на правой стороне коробки и меняет рабочее положение при помощи большого пальца. Верхнее положение переводчика приводит механику карабина в положение предохранения. В этом положении спуск блокируется, но затвор можно немного отвести назад - достаточно чтобы увидеть, есть ли в патроннике патрон. Нижнее положение служит для стрельбы. Процедуры достаточно просты и даже в руках начинающего стрелка "Сайга-20" становится надежным и эффективным оружием.
САЙГА 12
Сайга-12K, складывающийся приклад, пистолетная рукоятка, ствол 430 мм.
Сайга-12С, складывающийся приклад, пистолетная рукоятка, ствол 580 мм.
Прошлой зимой, совместно с конструктором Владимиром Цыпко мы проводили углубленные натурные испытания карабинов "Сайга-12С" и "Сайга-12К" с целью выявления боевых характеристик изделий и определения возможности применения данных изделий в качестве служебного оружия. Помню, погодку мы выбрали что надо. На дворе стоял морозец под минус тридцать. Погоду выбрали умышленно, так как общеизвестно, что на сильном морозе снижается фактор надежности автоматики и резко падает энергия порохового заряда. Задача перед испытателями была поставлена следующая - выявить степень надежности и вероятность поражения цели при самых тяжелых условиях эксплуатации. Особое внимание было уделено работоспособности карабинов при использовании различных типов боеприпасов. На кануне с ребятами из бюро Никонова, разрабатывавшего "двенадцатую Сайгу", расписали самые изощренные испытания, какие только можно было придумать.
"Сайга-12" безотказно работала на всех видах патронов: дробового и пулевого оснащения, с папковой (чего не рекомендуется делать - автоматика рвет гильзу!), пластмассовой и металлической гильзой. При этом в ходе испытаний в магазин в произвольном порядке заряжались самые различные патроны, отличные друг от друга по длине гильзы (70, 73 и 76 мм), с различными навесками как пороха, так и дробового заряда. Отдельным испытаниям подверглись так же заряды со свинцовыми пулями типа Полева (Россия), Бреннеке (Германия) и экспериментальными латунными подкалиберными пулями, сработанными все тем же мастеровитым Володей Цыпко. Хочу отметить, что по мнению того же В. Цыпко, стрелять пулями типа "Бреннеке" или "Фостер", т.е. при наличии боковых наклонных канавок, можно стрелять при чоковом сужении до 0,9 мм. Однако пулей Полева только до 0,5 мм. Круглыми (шариковыми) пулями лучше стрелять из цилиндрических стволов, т.к. они наиболее чувствительны к чокам. Это связано не только с опасностью деформации ствола, но и существенным ухудшением кучности стрельбы. В таблице 2 показаны кинетические параметры карабинов "Сайга-12С" и "Сайга-12К". Из данной таблицы очевидно, что изделия обладают высокими динамическими и энергетическими показателями.
| Длина ствола, мм | Р-р патрона, кал./мм | Вес дроб. заряда, г | Скорость V | Энергия E |
|---|---|---|---|---|
| 580 | 12/70 | 33 | 311 м/сек. | 1,600 Дж. |
| 580 | 12/73 | 53 | 302 м/сек. | 2,500 Дж. |
| 430 | 12/70 | 33 | 290 м/сек. | 1,500 Дж. |
| 430 | 12/73 | 53 | 280 м/сек. | 2,300 Дж. |
При стрельбе по различным натурным мишеням показаны следующие результаты.
Сайга-12, нескладывающийся приклад, ствол 580 мм.
Цель "А." - деревянный блок (куб размером 500 х 500 мм, сбитый из досок). Огневой рубеж 50 метров.
Свинцовые пули весом 33 грамма пробивают такой куб до отметки 200 - 205 мм. При этом диаметр входа пули примерно на 3 мм больше диаметра самой пули, что объясняется относительной мягкостью материала -свинца.
Латунная пуля так же весом около 33 граммов имеет четко очерченный вход с проникающей способностью до 270 мм.
Б. Пакет, состоящий из стальной пластины, прибитой к деревянному щиту. Огневой рубеж 50 м.
1. Стальная пластина 2,5 мм толщиной, на деревянном щите. Свинцовая пуля Полева сделала воронку диаметром 100 мм и глубиной 30 мм, без разрыва стали. Полученные результаты, говоря языком реальной боевой ситуации, означает, что если удар такой мощности был бы произведен по противнику, оснащенному бронежилетом, то это привело бы к иммобилизации живой силы с возможными повреждениями костей грудной клетки даже без пробивания нагрудной брони.
2. Стальная пластина толщиной 2,0 мм, на деревянном щите. Свинцовая пуля Полева пробила сталь и углубилась в деревянную массу на 50 мм.
3. Стальная пластина толщиной 1,5 мм на деревянном щите. При стрельбе картечью обеспечивается 50 % пробивания, т.е. стальную пластину пробивает каждая вторая картечина.
Сайга-12, быстросьемная пистолетная рукоятка.
Цель "В" - дверное полотно в раме, посажено на два шарнира и заперто на врезной замок. "Сайга-12К" укомплектована 7-местным магазином. Из семи патронов три - пулевые и четыре оснащены дробью "0000". Задача: стрелок с отметки 10 метров должен приблизиться к двери, разрушить запорную арматуру, проникнуть в помещение и поразить четыре цели (манекены), расположенные в пределах 2 - 5 метров от входа. На уровне груди у мишени размещена пластмассовая емкость с жидкостью - для наглядной убедительности. По команде "Вперед!" стрелок бегом приближается к двери. Первыми двумя пулевыми выстрелами с колена, дистанция 1,5 -2 метра, разрушены замок и нижний шарнир. Третья пуля, выстрелом стоя, выбила второй шарнир. Удар ноги без особого труда открывает дверь окончательно - путь открыт. Стрелок вбегает в помещение и двумя выстрелами почти в упор - слева и справа - поражает две цели. Брызги воды летят во все стороны! Остальные две цели, рассредоточенные в углах на удалении, поражены двумя выстрелами в движении от бедра. Все сделано быстро и четко. И никакой суеты с передергиванием цевья, как это потребовалось бы с "помпой". Выпустив семь зарядов, стрелок быстро меняет магазин и готов к дальнейшему ведению огня.
Проводились так же испытания на определение кучностных параметров стрельбы дробью различного размера в круговую мишень диаметром 780 мм на расстоянии 35 метров. Результаты показаны в таблице 3.
| Длина гильзы, мм | Размер дроби | Вероятность попадания | чок | получок |
|---|---|---|---|---|
76 | картечь | 100 % | 92 % | |
| 70 | 0000 | 73 % | 53 % | |
| 70 | 1 | 70 % | 42 % | |
| 70 | 3 | 69 % | 42 % | |
| 70 | 5 | 67 % | 41 % | |
| 70 | 6 | 65 % | 40 % |
В ходе испытаний провели замеры скорострельности прицельной стрельбы из карабинов "Сайга-12С" и "Сайга-12К". Пять мишеней выставили на рубеже 35 метров с расстоянием между мишенями 2 метра. Стрельба велась стоя, от плеча, без дополнительной опоры. С момента первого выстрела до поражения последней из пяти мишеней затрачивалось время в среднем от 3 до 4 секунд. Прикинули, что даже начинающий стрелок может, при приобретении хотя бы основных навыков работы с "Сайгой-12", вести точный и быстрый огонь по целям.
При замерах максимальной функциональной (неприцельной) скорострельности огня стоя от бедра было показано среднее время в пределах 2 1/2 секунд на 5 выстрелов. Т.е. удерживая карабин на весу, можно произвести пять неприцельных выстрелов за 2 1/2 секунды. По двум указанным параметрам "Сайга-12" резко превышает все виды гладкоствольного оружия со скользящим, в том числе помповым механизмом перезаряжания.
Уже первые выстрелы показали - карабины "Сайга-12С" и "Сайга-12К" обладают хорошими эргономическими и боевыми характеристиками, безотказны в работе и обладают высокими функциональными параметрами.
езультаты испытаний были дополнительно обсуждены с военно-техническими специалистами на предмет возможности применения карабинов в качестве служебного оружия. Заключение получено положительное.
Такое оружие используется обычно для проведения специальных тактических операций: вышибания дверных замков, сбивания навесов, а так же для стрельбы по уходящему автомобилю. В случаях, когда требуется обезвредить цель (террорист, бандит и т.п.) в условиях населенного пункта, где повышен риск поражения окружающих людей рикошетом при массированном автоматическом огне, гладкоствольное оружие, практически не дающее рикошетов, применяется для стрельбы по корпусу автомобиля. Выстрел первый по передней боковой части кузова (левое крыло) - вывод из строя аккумулятора и радиатора. Стрельба по средней верхней части левого крыла - выстрел второй - выводит из строя электропроводку, Огонь по задней верхней части левого крыла - выстрел третий - приводит к немедленному разрушению вакуумного усилителя и бачка с тормозной жидкостью. В целом, гладкоствольное оружие на дистанциях до 50 метров по эффективности превышает показатели автоматического. Только гладкоствольное оружие, обладающее достаточной проникающей способностью и оснащенное соответствующим зарядом, обеспечивает безрикошетное поражение цели огнем через либо лобовое или боковое стекло, либо через переднюю дверь автомобиля. Наши модели "Сайги-12С" и "Сайги-12К" по законам США и стран Западной Европы классифицируются как полуавтоматическое гладкоствольное штурмовое оружие. Это определяется наличием хотя бы двух из следующих конструктивных признаков:
* (а) складной приклад;
* (б) пистолетная рукоятка, расположенная под ствольной коробкой и предназначенная для улучшения управления огнем;
* (в) отъемный коробчатый магазин емкостью 5 и более патронов;
* (г) ствол короче 16 дюймов (406 мм);
* (д) резьба на внешней части дульного среза, предназначенная для установки пламегасителя.
Приведение "Сайги-12" и "Сайги-12С", где не предусмотрено устройство блокировки ударно-спускового механизма, в боевое положение схоже с тем, как это делается со всеми карабинами серии "Сайга":
1. примкнуть снаряженный магазин;
2. переводчик предохранителя опустить вниз, в положение "F" - огонь;
3. рукоятку затворной рамы энергично отвести до конца назад и резко отпустить.
При движении вперед под воздействием возвратной пружины, затвор извлекает патрон из магазина, досылает его в патронник и, поворотом вокруг своей оси, запирает. Курок взведен и удерживается шепталом. Оружие готово к стрельбе. Для произведения выстрела необходимо принять удобное положение, изготовиться, прицелиться и нажать на спусковой крючок. Образующиеся при сгорании пороха газы попадают через боковое отверстие в стволе в газовую камеру - цилиндр газового двигателя. За счет образовавшегося давления, шток - поршень двигателя - передает движение затворной группе и происходит цикл перезаряжания. Оружие вновь готово к стрельбе. Необходимо отпустить спусковой крючок и нажать его вновь - снова выстрел. И так до тех пор, пока не кончатся боеприпасы.
Прицеливание в новом карабине улучшено за счет совершенствования конструкции прицельного устройства. Теперь оно регулируется и по горизонтали, и по вертикали при помощи маховичка, расположенного в передней части прицельной планки.
Особо хочется отметить блокирующее устройство "Сайги-12К". В отличии от аналогичных приспособлений, какие имеются в гладкоствольных карабинах "Сайга-410К" и "Сайга-20К", у нового образца по требованию органов МВД введено более сложное устройство. Если у предшествующих моделей спусковой механизм блокируется при сложенном прикладе, но приклад при этом можно откинуть в любое время, то у "Сайги-12К" эта процедура выглядит так.
1. Переводчик перевести в положение предохранения "S".
2. Нажав на кнопку, расположенную на затыльнике, освободить приклад от защелки и привести его из походного в боевое положение. Защелка не освободит приклад, если переводчик не находится в положении предохранения (крайнее верхнее положение).
3. Откинув приклад, переводчик переместить из верхнего положения в нижнее - "огонь". Оружие готово к заряжению и стрельбе.
Как упомянуто выше, "Сайга-12" и"Сайга-12С" такого механизма не имеют. Он предусматривается только в том случае, если общая длина оружия в сложенном виде менее 800 мм. Понимая, что "Сайга-12К" по всем параметрам - эргономическим и функциональным - полностью соответствует требованиям, предъявляемым к служебному оружию и оружию специального назначения, завод рассматривает возможность выпуска специального укороченного варианта без блокировки. Такие специализированные модели нами уже освоены на примере "Сайги-410К-01" - так называемого казачьего варианта. Внешне он максимально похож на автомат Калашникова, с той лишь разницей, что ствол у карабина гладкий и он работает в полуавтоматическом режиме. Если "силовики" проявят к этому изделию конкретный интерес и предполагая, что у нас в подразделениях к оружию "чайников" не допускают, то сложное блокирующее устройство будет не только не нужным, но и просто вредным. Любые манипуляции, замедляющие изготовку оружия, повышают вероятность того, что в бою стрелок успеет получить пулю в лоб прежде, чем он это осознает. Но для того, чтобы такое оружие появилось в арсенале, его надо будет сертифицировать все в тех же органах МВД. Но "Ижмаш" готов сделать это без промедления. Все зависит от заказчика - чем скорее поступят заявки, тем скорее будет создана такая модель.
Хочу еще раз подчеркнуть (читатель, обрати на это внимание!) - объективные результаты испытаний "Сайги-12К" указывают, что по целому ряду качеств она превышает показатели зарубежных аналогов. Совершенно ответственно заявляю, что "проходным" критерием оценки кучности огня для армейского гладкоствольного оружия на дистанции 35 футов по мишени типа "Е" (ам. классификация) является показатель 65%. Мы провели сравнительные стрельбы. Наша "Сайга" даже с коротким стволом стабильно давала 70%.
По российскому законодательству, все модели "Сайги-12" относятся к гражданскому оружию, что существенно расширяет сферу его применения - от охоты и охранных мероприятий до применения в качестве оружия специального назначения. В целом, это достаточно точное и необыкновенно работоспособное о ружие. Я из него выстрелил не одну сотню патронов. Впечатление - класс! Только раз слышал жалобы от одного высокопоставленного чиновника, которому ну просто не в терпеж хотелось пальнуть из нового изделия. Стрельнув пяток раз, горе-снайпер хныкнул: "А чего это она так лягается? Магазин выпустил, а плечо уже ноет..." Ох и хотелось же мне посоветовать этому дяденьке - надо быть самому покруче парнем, чтобы стрелять из по-настоящему крутого оружия! Но должность не позволила... Маркетинг ведь.
Сайга-12С, неполная разборка.

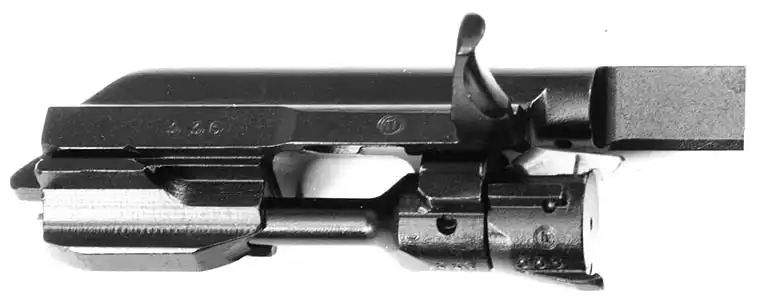

Затворная рама с затвором. Видна проточка в раме под углом для надежной экстракции гильз
[center]
ОСНОВНЫЕ ТТХ "САЙГИ-12"
ОСНОВНЫЕ ТТХ "САЙГИ-12"
Модификация:
Сайга-12Сайга-12ССайга-12К
Масса, неснаряженная,
без магазина, кг3,83,83,5
Габаритная длина, мм:
- с откинутым прикладом
- со сложенным прикладом
1145
-1060
820910
670
Длина ствола, мм580680430
Емкость магазина, патронов
5 и 7
Вес магазина (неснаряж.), кг:
- вариант 5 патронов:
- вариант 7 патронов:
Оптимальная дальность огня, м:
- дробью
- пулей35 - 70
50 - 100
35 - 70
50 - 100
35 - 70
50 - 100
[/center]
Существует еще одна модификация Сайги, с комбинированной системой перезарядки. В ней сочитаются скорострельность самозарядного дробовика и надежность помповых ружей. Это оружие имеет временный индекс Сайга 12п (помповая)
Сайга 12п, видно подвижное цевье
Такая конструкция обеспечивает быструю перезарядку при осечке или стрельбе патронами с ослабленным зарядом когда давление пороховых газов недостаточно для надежной работы автоматики.
Пожалуйста оцените статью и поделитесь своим мнением в комментариях — это очень важно для нас!
Комментарии21
