РГН и РГО

РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах это позволяло противнику, вовремя заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатывания со склона после броска. Поэтому потребовалось имевшиеся образцы заменить новыми гранатами РГН (наступательная) и РГО (оборонительная), разработанными в ГНПП «Базальт» и оснащенными датчиком цели и срабатывающими при ударе о любую преграду.

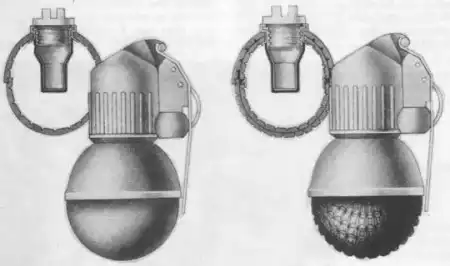

Каждая граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала, унифицированного для обеих моделей. Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. Корпус РГО для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная — для удобства отличия гранаты от РГН — имеет наружную насечку, остальные — внутреннюю. В верхней части корпусов манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка.

Конструкция запала ударно-дистанционного действия стала существенной новинкой. Запал собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно-предохранительный механизм обеспечивает безопасность в обращении и включает ударник с жалом, пружину, работающую, шплинт (чеку) с кольцом, заглушку, планку и капсюль. Ударник поворачивается на оси (подобно курку) под действием пружины, работающей на кручение. Датчик цели обеспечивает срабатывание запала при ударе о преграду и состоит из шаровидного груза (инерционного тела), гильзы, жала, пружины и втулки. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и включает втулку с замедлительным составом и капсюль-детонатор. Механизм дальнего взведения предназначен для взведения запала через 1-1,8 секунды после броска (т.е. на удалении от метающего) и включает две втулки с пиротехническими составами, стопоров, движка, капсюля и пружины. Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. В обычном состоянии ударник повернут в верхнее (взведенное) положение и удерживается рычагом, прижатым к корпусу и зафиксированным шплинтом. Стопоры удерживают движок с капсюлем в сдвинутом к краю запала положении, так что капсюль выведен из-под жала, пружина движка сжата. Груз поджат к корпусу гильзы, перемещение которой ограничено движком. Столь сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным срабатыванием.



После выдергивания шплинта и броска рычаг под действием пружины отбрасывается от гранаты и освобождает ударник, который поворачивается и накалывает своим жалом капсюль. Луч огня составы дистанционного узла и механизма дальнего взведения. После выгорания последних (1-1,8 с) стопоры отводятся своими пружинами к краю запала и освобождают движок, который смещается под действием своей пружины к оси запала ставит капсюль напротив жала датчика цели. При встрече с преградой груз датчика цели под действием инерции перемещается и вызывает смещение гильзы, в результате которого жало накалывает капсюль. Луч огня инициирует каспюль-детонатор. Последний передает детонацию детонационной шашке, вызывающей подрыв заряда гранаты. Шаровидная форма груза и его крепление позволяют «поймать» составляющую инерции в широком диапазоне углов. В случае несрабатывания датчика цели (падение в грязь, снег, строго «на бок») капсюль-детнатор будет инициализирован от капсюля-детонатора дистанционного устройства после выгорания дистанционного состава (3,2-4,2 с). Температурный диапазон работы запала, как и большинства советских образцов оружия — от -50 до +50 градусов С.

Граната РГН при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с, приведенная площадь разлета осколков — 95-96 кв.м. РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с. На образование убойных осколков идет 73 % массы корпуса гранаты. Энергия осколков РГО втрое превосходит осколки РГН, приведенная площадь разлета — 213-286 кв.м. «Контролируемая осколочность» РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1 или Мильса), и в то же время большую безопасность для метающего и его подразделения за счет быстрой потери осколками убойной энергии.





Гранаты РГО и РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения. Пакуются — в ящики по 20 штук. Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного состава обращению с ними
