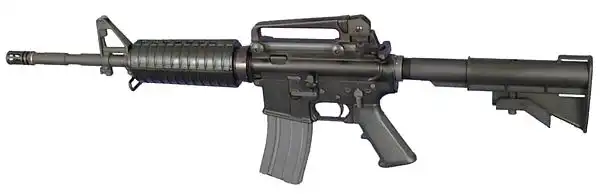

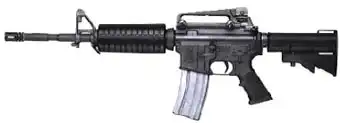

Штурмовая винтовка, (карабин) Colt M4 и M4A1 carbine (США)

Калибр: 5.56mm NATO
Автоматика: Газовый двигатель с прямым отводом газов, запирание поворотом затвора
Общая длина: 838 мм (приклад раздвинут); 757 мм (приклад полностью сложен)
Длина ствола: 370 мм
Вес: 2.52 кг без магазина и аксессуаров; 3.0 кг со снаряженным магазином на 30 патронов
Емкость магазина: 20 или 30 патронов штатно
Темп стрельбы: 700 - 950 выстрелов в минуту
Максимальная эффективная дальность стрельбы: 360 метров

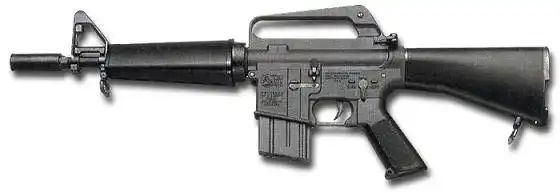

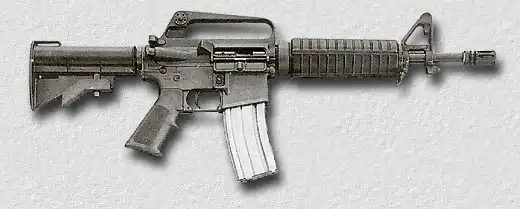

Фирма Colt разрабатывала карабины (варианты с укороченным стволом) на базе винтовок семейства AR-15 / M16 с конца 1960х годов. Часть из этих карабинов, в частности Colt CAR-15 Commando, XM-177E, поступили на вооружение некоторых подразделений Вооруженных Сил США, а также поставлялись на экспорт (в том числе в Израиль).





К началу девяностых годов старая идея о замене в войсках пистолетов (Беретта М9) и устаревших пистолетов-пулеметов М3А1 на единый, более эффективный образец оружия, снова проросла в головах американских военных, в результате чего на вооружение ВС США в 1994 году был принят автоматический карабин Colt model 720 калибра 5.56мм НАТО под обозначением М4. Новый карабин в первую очередь предполагался для вооружения экипажей боевых машин, расчетов техники, клерков - короче всех тех, кому по штату не положена полноценная винтовка М16А2. Однако вскоре Командование Специальных Операций США (US Special Operations Command, US SOCOM) обратило внимание на М4 как на возможный единый образец автомата для всех сил Спец. Операций в США.

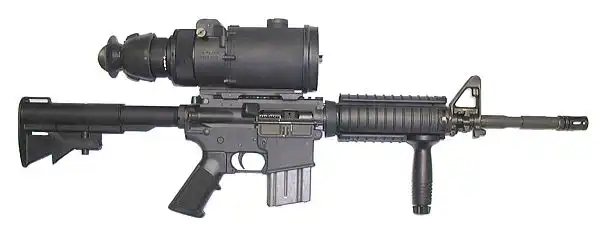

Карабин М4, по сути, являлся винтовкой М16А2 с укороченным стволом и телескопическим прикладом. В 1996 году на основе винтовки М16А3 был разработан аналогичный карабин М4А1, отличавшийся наличием планки типа Picatinny вместо интегральной рукоятки для переноски, а также возвратом к полностью автоматическому огню вместо режима огня с отсечкой по 3 выстрела.

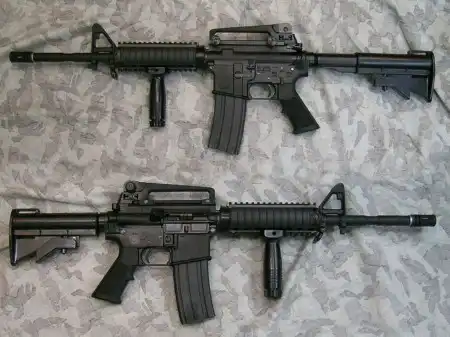

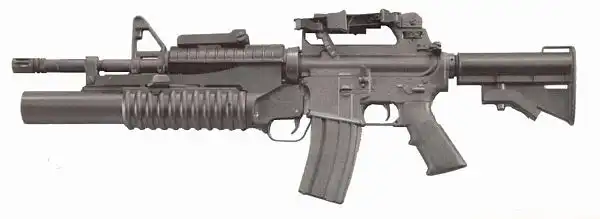

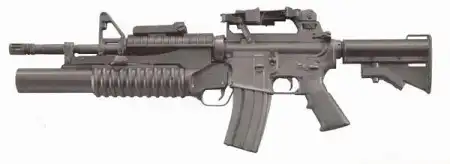

На базе М4А1 Центр наземных операций ВМФ США разработал специальный набор компонент, названный SOPMOD M4 kit. Этот набор имеет в качестве ядра карабин М4А1 с цевьем типа RIS (Rail Interface System - интерфейсная система направляющих). На направляющую Picatinny на ствольной коробке карабина, и на направляющие на цевье RIS могут крепиться следующие элементы комплекта: прицелы - оптический 4Х кратный ACOG, коллиматорный ("красная точка") ACOG, открытый съемный диоптрический прицел; лазерные целеуказатели видимого и инфракрасного диапазона; ночные прицелы; фонари; передняя рукоятка; модифицированный 40мм гранатомет М203 с укороченным стволом и улучшенным прицелом. Кроме того, в комплект входит быстросъемный глушитель, надеваемый прямо на штатный пламегаситель карабина. Новый карабин поступил на вооружение всех сил Спец Операций США.




Отдельно нужно отметить, что в отличие от более ранних карабинов фирмы Кольт на базе M16, карабины M4 и М4А1 могут оснащаться штатным штык-ножом М9 от винтовки М16А2, устанавливаемым на пламегаситель и специальный прилив под газовой камерой.

Нужно заметить, что опыт противотеррористической кампании США в Афганистане в 2002 году принес не самые лучшие отзывы о М4А1. Во первых, укороченный ствол привел к снижению скорости пули, и, как следствие, к снижению эффективной дальности огня. Во вторых, ствол и цевье карабина очень быстро перегреваются при стрельбе. В третьих, укорочение ствола и перенос газоотводного отверстия в зону более высоких (по сравнению с М16А2) давлений привел к росту темпа стрельбы, увеличению износа деталей и общему снижению надежности системы. Из вышесказанного можно сделать вывод, что если в роли оружия самозащиты для экипажей боевых машин М4 боле или менее адекватен, то для войск Специальных Операций он еще сыроват. Да и витающая в умах американских генералов и политиков идея о полном перевооружении ВС США с М16А2 на М4 (главным образом, для экономии) в этом свете кажется уже не столь блестящей, по крайней мере - для рядовых американских солдат.










Техническое описание.
Карабин М4 отличается от винтовки М16А2 только укороченным стволом с соответственно укороченным цевьем, и телескопическим выдвижным прикладом, имеющим 4 фиксированных положения.



Автоматика работает за счет отвода пороховых газов из канала ствола. Особнностью конструкции газовой автоматики винтовки является отсутствие толкателя или затворной рамы с газовым поршнем (как это реализовано в автомате Калашникова); пороховые газы через отверстие в канале ствола отводятся непосредственно в ствольную коробку, и под воздействием их давления стебель затвора движется назад, поворачивая остов затвора и отпирая ствол. Такое решение позволило снизить влияние движущихся частей механизма и уменьшить массу запирающего узла.

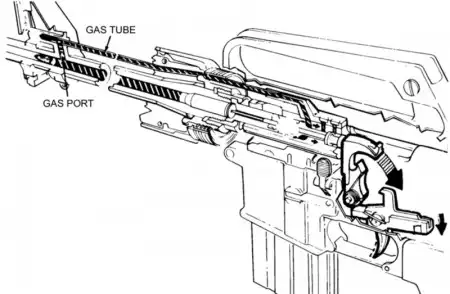

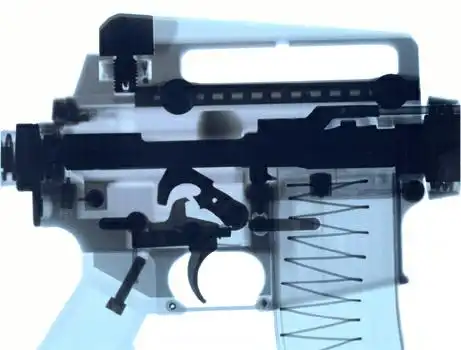

"Рентген" механизма карабина M4A1"


Особенностью винтовки является компоновка, при которой ось канала ствола проходит через точку опоры (приклад), что исключает "подскок" оружия под воздействиемсилы отдачи и повышает кучность стрельбы.

Ударно-спусковой механизм обеспечивает ведение одиночного и непрерывного огня. Рукоятка взведения затвора выполнена в виде штока, размещенного в тыльной части ствольной коробки.Отсутствие прорези для прохода рукоятки затвора и закрытие окна выброса гильз подпружиненной крышкой повышает устойчивость ствольной коробки к загрязнению.

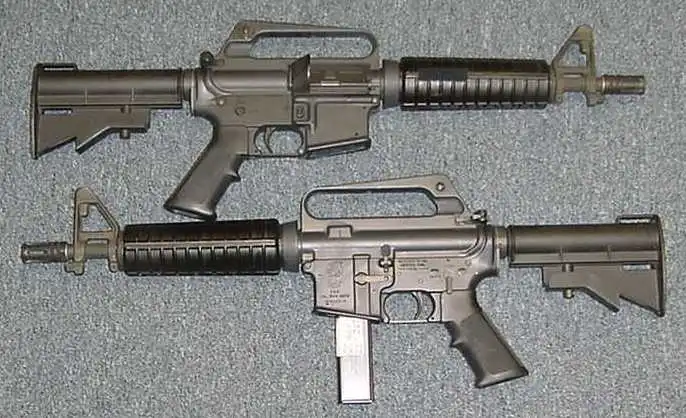

На базе карабина M4 и Colt Commando выпускается пистолет пулемет Colt mod. 635 (США)

Калибр: 9x19mm Luger/Para
Вес: 2.59 кг без патронов
Длина (приклад сложен/раскрыт): 650 / 730 мм
Длина ствола: 260 мм
Темп стрельбы: 900 выстрелов в минуту
Емкость магазина: 20 или 32 патрона
Эффективная дальность: 200 метров

ПП Кольт модель 635 был разработан примерно в 1982 году и находится в производстве до настоящего времени. Он используется различными полицейскими формированиями США, службой безопасности Департамента Энергетики США (охрана атомных объектов), Морской Пехотой США и другими.

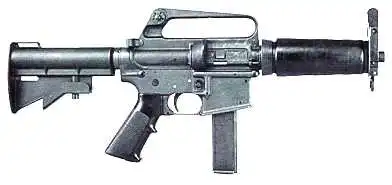

Конструкция модели 635 базируется на конструкции карабина М4, с изменениями, необходимыми для использования более слабого пистолетного патрона. Особенности конструкции: автоматика со свободным затвором, огонь ведется с закрытого затвора. Исходный приемник магазинов модифицирован под магазины меньшего размера, нет досылателя затвора. УСМ базовой модели сходен с УСМ карабина М4 и имеет 2 режима огня - одиночными и автоматический. Вариант, обозначаемый как модель 639 аналогичен модели 635 за исключениме того, что УСМ аналогичен винтовке М16А2 и имеет режимы огня одиночными и очередями по 3 выстрела. Модель 634 отличается от модели 635 невозможностью ведения автоматического огня (только одиночными). Дополнительно создан ПП Модель 633, имеющий еще более короткий ствол (178 мм).




Основным достоинством ПП модель 635 является полная идентичность органов управления и схожесть компоновки с основной армейской винтовкой М16А2, что обеспечивает быстрый переход пользователей с одного оружия на другое.
