Автомат CZ SA Vz.58 (Чешская Республика / ЧССР)

Автомат CZ SA Vz.58 (Чешская Республика / ЧССР)


Автомат CZ SA Vz.58

Калибр: 7.62х39мм
Длина: 845 мм (635 мм со сложенным прикладом)
Длина ствола: 390 мм
Вес: 3.1 кг с пустым магазином, 3.6 кг с полным магазином
Магазин: 30 патронов
Темп стрельбы: 800 выстрелов в минуту
Эффективная дальность стрельбы: около 400 метров




После создания Организации Варшавского Договора в рамках стран - участниц ОВД началась стандартизация систем вооружения, в том числе и по боеприпасам. Большинство стран - сателлитов СССР на тот период, поступили просто, приняв на вооружение оружие советской разработки - автоматы АК-47 ( а позже и АКМ) в более или менее модифицированном виде. Однако Чехословакия, исторически имевшая весьма сильную и развитую оружейную промышленность, предпочла создавать свои собственные образцы оружия под общий патрон. Сперва, после стандартизации советского патрона 7.62х39, чехи модифицировали свои самозарядные карабины VZ-52 калибра 7.62х45 мм под советский патрон, а в начале 1956 года начали разработку и полноценного автомата под этот же стандартный патрон в рамках проекта с кодовым названием "KOŠTĚ", то есть "метла". Главным конструктором нового автомата стал Иржи Чермак (Jiří Čermák), работавший на государственном оружейном предприятии в городе Ухерски Брод. Всего через два года, в 1958 году, новый образец уже был принят на вооружение Чехословацкой армии, а после распада ЧССР в середине 1993 он составил основу системы стрелкового оружия армий Чехии и Словакии, где и служит до настоящего времени. Планы замены этого, уже устаревшего образца на более новые системы калибра 5.56мм НАТО пока не реализованы в полной мере, главным образом из-за финансовых причин. Официальное обозначение этого автомата - Samopal vzor 58, или кратко - SA vz.58, то есть пистолет-пулемет (чехи не делают различия в названии между пистолетом-пулеметом и автоматом) образца 1958 года.


Автомат SA vz.58, современный выпуск


Автомат SA vz.58, кастомизированный вариант

Новый автомат, как и практически все чешское оружие, отличался высоким качеством изготовления и внешней отделки, а также оригинальной конструкцией - невзирая на внешнее сходство с автоматом Калашникова, SA vz.58 имел принципиально иную, и вполне оригинальную конструкцию.

Техническое описание.

Автомат SA vz.58 построен на основе газоотводной автоматики с коротким ходом газового поршня, расположенного над стволом. Газовый поршень имеет свою собственную возвратную пружину. Запирание ствола осуществляется при помощи отдельной боевой личинки, установленной на затворе в его нижней части и качающейся вверх-вниз под воздействием фигурных вырезов на затворной раме. Запирание осуществляется за вырезы в ствольной коробке опусканием запирающей личинки вниз. После выстрела затворная рама получает от газового поршня короткий импульс и начинает двигаться назад. После свободного хода примерно в 22 миллиметра фигурные вырезы в затворной раме приподнимают переднюю часть запирающей личинки, расцепляя ее от ствольной коробки и освобождая затвор.

Вид на окно затвора

После этого вся затворная группа под действием сил инерции и остаточного давления газов в стволе отходит назад, извлекая и выбрасывая стреляную гильзу и на обратном пути подавая в ствол новый патрон, а в конце движения - запирая ствол опусканием передней части боевой личинки вниз. Таким образом, сам затвор движется строго прямолинейно. Возвратная пружина расположена в ствольной коробке позади затворной рамы. Рукоятка взведения затвора жестко закреплена на затворной раме справа.

Разрез автомата SA vz.58


Деталировка автомата SA vz.58(описание на чешском)

Ударно-спусковой механизм также оригинальной конструкции, ударниковый. Массивный ударник трубчатой конструкции выступает сзади из тела затвора, а позади него находится витая боевая пружина, своим задним концом упирающаяся в заднюю стенку ствольной коробки. На ударнике снизу выполнен зуб, сцепляющийся с шепталом при постановке ударника на боевой взвод. Сам УСМ простой конструкции, имеет минимум подвижных деталей. Предохранитель - переводчик режимов огня расположен на ствольной коробке справа, над пистолетной рукояткой, и имеет три положения - "безопасно", "одиночные выстрелы", "автоматический огонь".

Фурнитура на ранних образцах выполнена из дерева, на поздних - из пластика с наполнением деревянной стружкой. Базовый вариант автомата - SA vz.58P имеет фиксированный приклад, вариант SA vz.58V отличается складным вбок металлическим прикладом. Вариант SA vz.58Pi отличается от SA vz.58Р наличием на левой стенке ствольной коробки крепления для ночных (инфракрасных) прицелов и массивным коническим пламегасителем. Прицельные приспособления включают в себя мушку в кольцевом намушнике и открытый целик с V-образной прорезью, регулируемый по дальности стрельбы. Автоматы SA vz.58 комплектуются ремнем для переноски и штык-ножом.


Автомат CZ SA Vz.58, вид на открытый затвор


Заряжание из обоймы через окно затвора



Автомат CZ SA Vz.58, версия со складным прикладом, приклад сложен


Автомат CZ SA Vz.58, версия со складным прикладом приклад разложен




Штатный штык-нож с ножнами.


Автомат CZ SA Vz.58, версия со складным прикладом приклад разложен, штык-нож примкнут к стволу

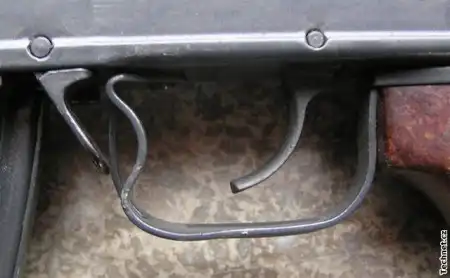

Вид на спусковую скобу и защелку магазина


Снаряженная патронами обойма.


вид на прицельный приспособления, целик...


...и мушка.


Селектор режима огня/предохранитель


Узел крепления оптического прицела (советский/российский стандарт)



Крышка газоотводного механизма




Затворная рама в сборе с затвор, видна качающаяся личинка и хвостик ударника.




Газовый поршень с возвратной пружиной


Вид на заднюю часть затворной рамы - видный отверстия для направляющих возвратного механизма

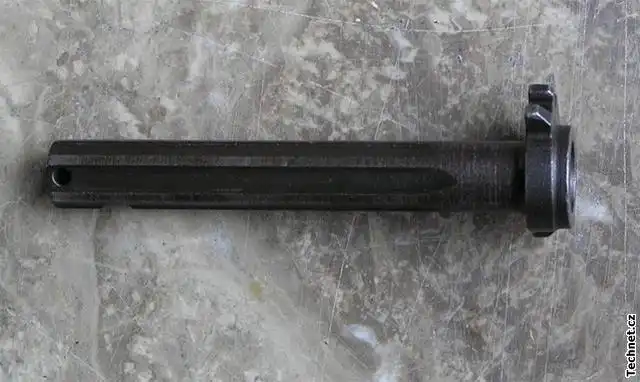

Ударник



Затворная рама со снятым затвором


Затвор в сборе с личинкой



Затвор и качающаяся лечинка



Крышка ствольной коробки с боевой и возвратной пружинами.







30-местные магазины(совместимы с АК-47/АКМ) и оригинальный подсумок







Автомат CZ SA Vz.58 с присоединенным ночным прицелом




Неполная разборка автомата CZ SA Vz.58


неполная разборка газоотводного механизма автомата CZ SA Vz.58




Вид на УСМ


Штатные сошки автомата CZ SA Vz.58


Дульный тормоз-компенсатор автоматов современного выпуска





Вы не можете скачивать файлы с нашего сервера

Взято с http://world.guns.ru
