Водяное охлаждение ПК своими руками
Рассказ о том как я избавился от шума в системном блоке своего "ветролёта!"
Краткий фотоотчет о проделанной работе
Подопытный:
Процессор - 2 ядра c частотой по 2.13
Видео карта - Radeon X1650 PRO, 512
С лозунгом один раз отмерив и семь раз отрезав приступил к созданию "водянки"!
Изготовление водоблока CPU

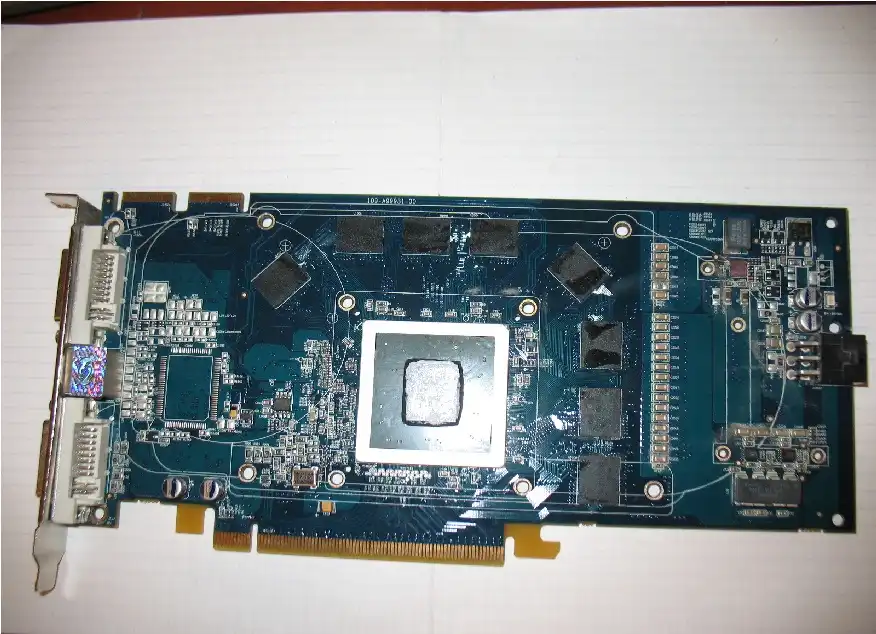

Изготовление водоблока на графический процессор:
Система обеспечения циркуляции и охлаждения жидкости:

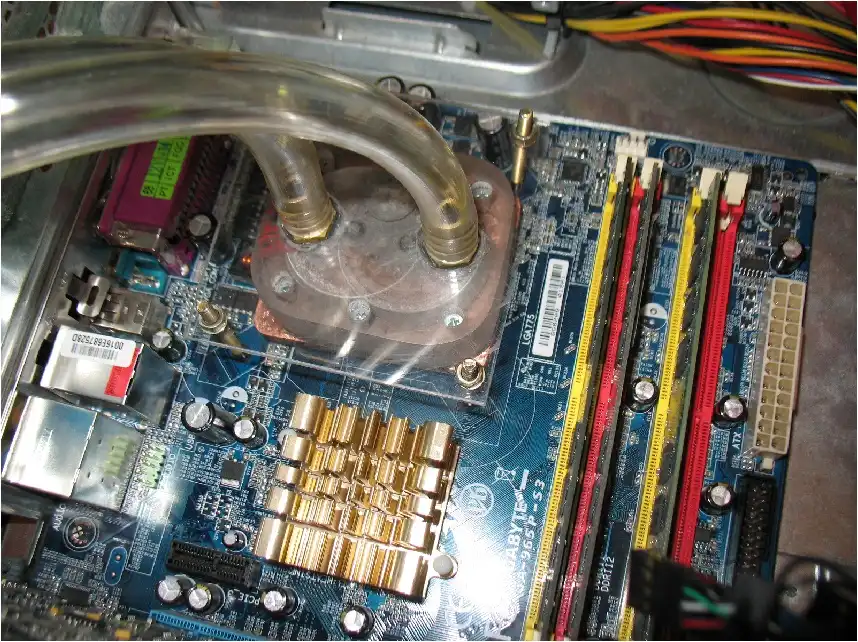

Итоговый вид
Немного автоматики для синхронного запуска помпы и компьютера:
Снятие температур Everestом при работе 3D Mark 2006
]
Процессор - 2 ядра c частотой по 2.13
Видео карта - Radeon X1650 PRO, 512
С лозунгом один раз отмерив и семь раз отрезав приступил к созданию "водянки"!
Изготовление водоблока CPU

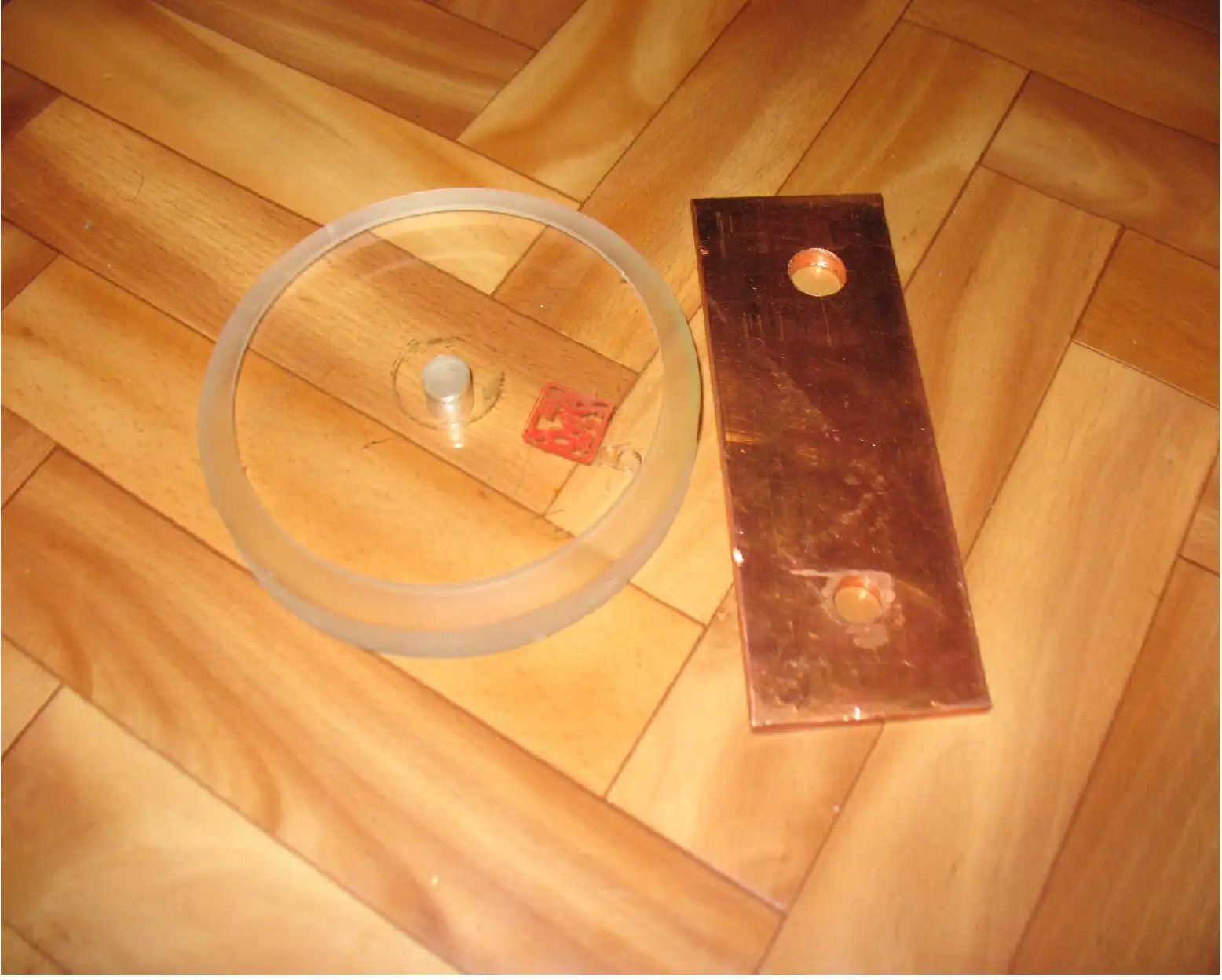

Исходный материал:

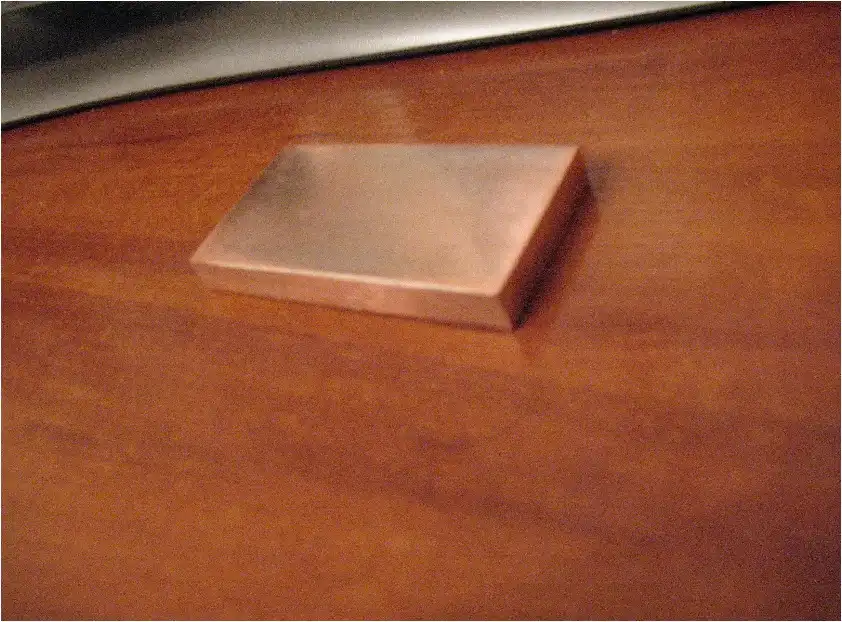

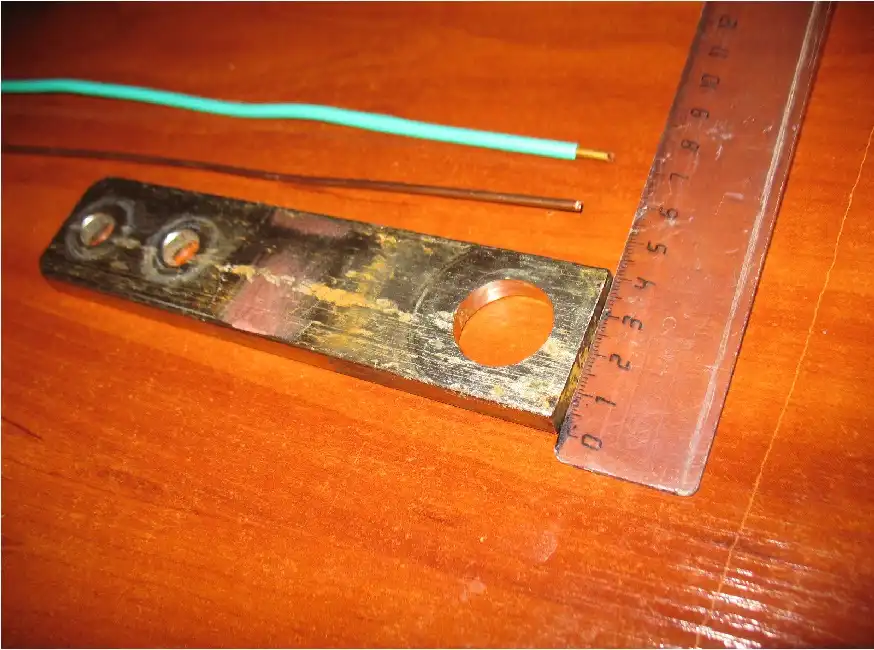

Медная шинка

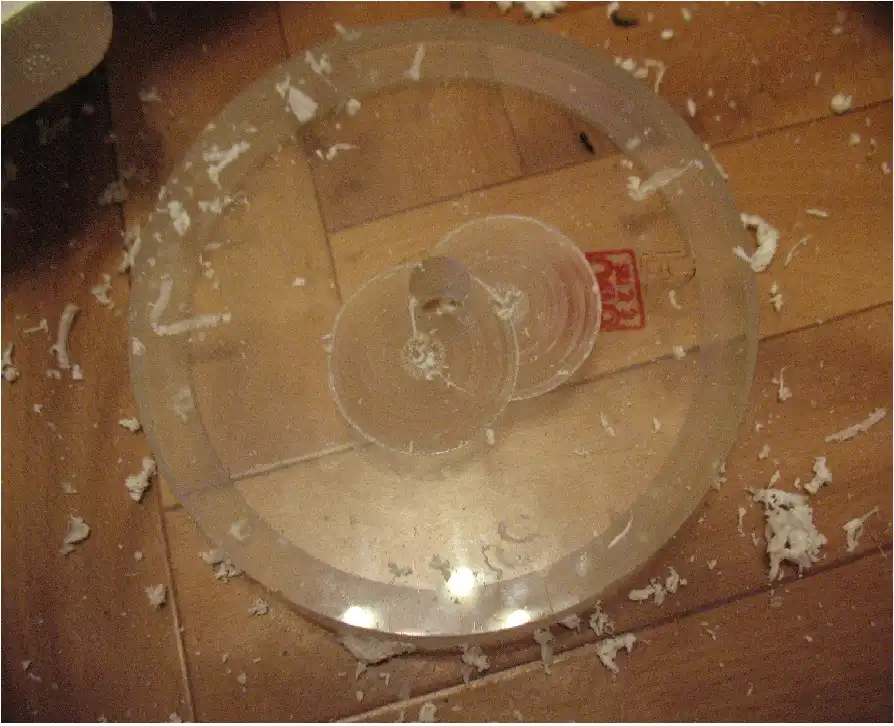

Толстое оргстекло от взрывозащищенного ЭКМа
Медный провод с круглым сечением 6 мм2

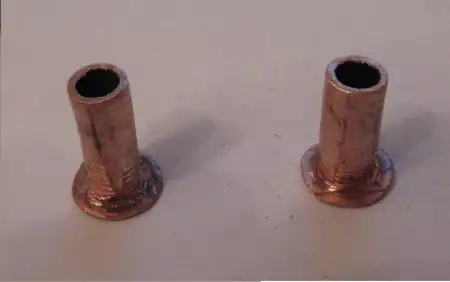

2 штуцера
Медная шинка
Толстое оргстекло от взрывозащищенного ЭКМа
Медный провод с круглым сечением 6 мм2
2 штуцера
Углубление проделано шарошкой диаметром 32 мм.

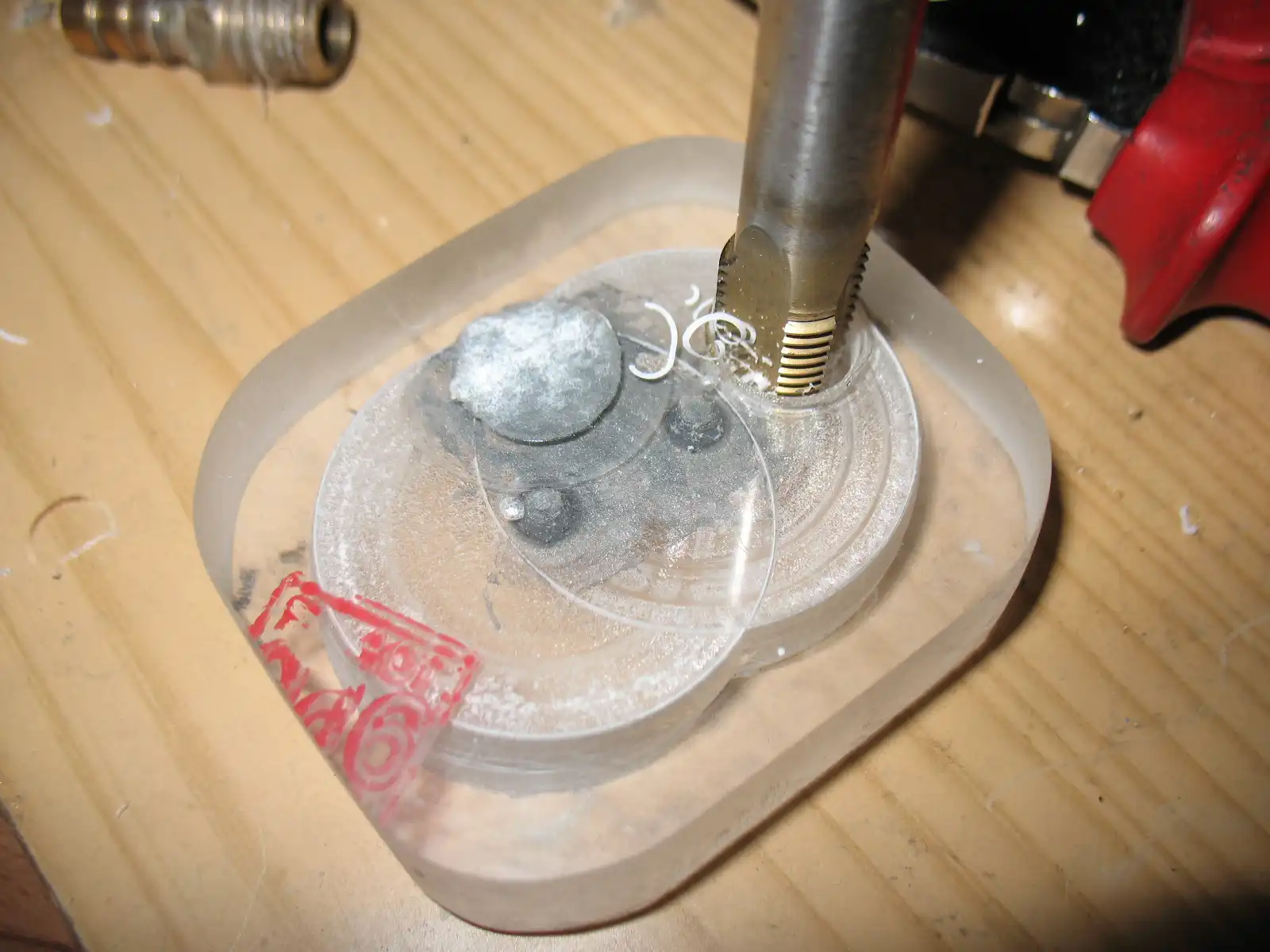

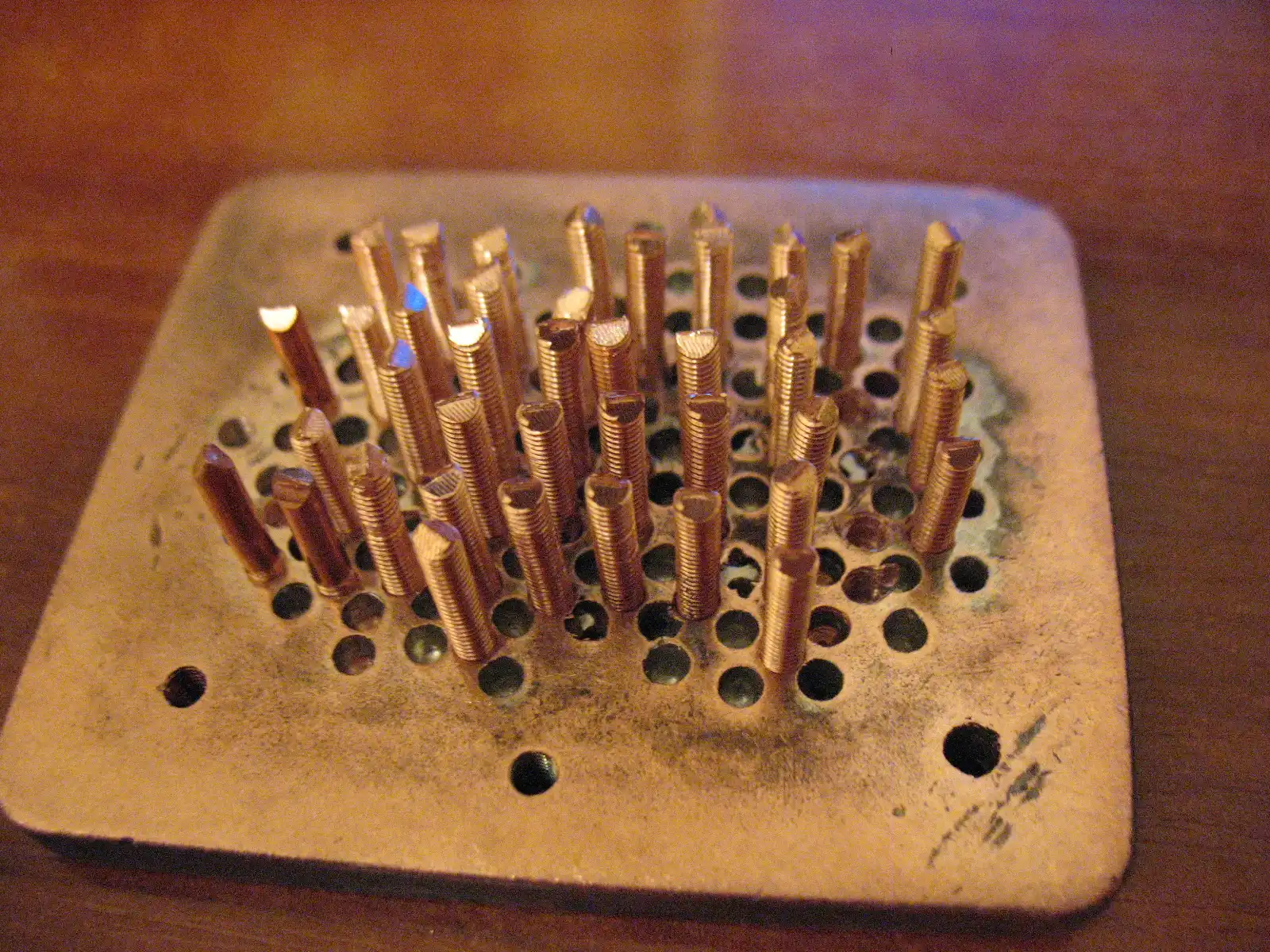

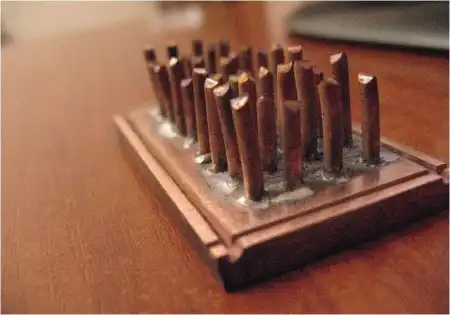

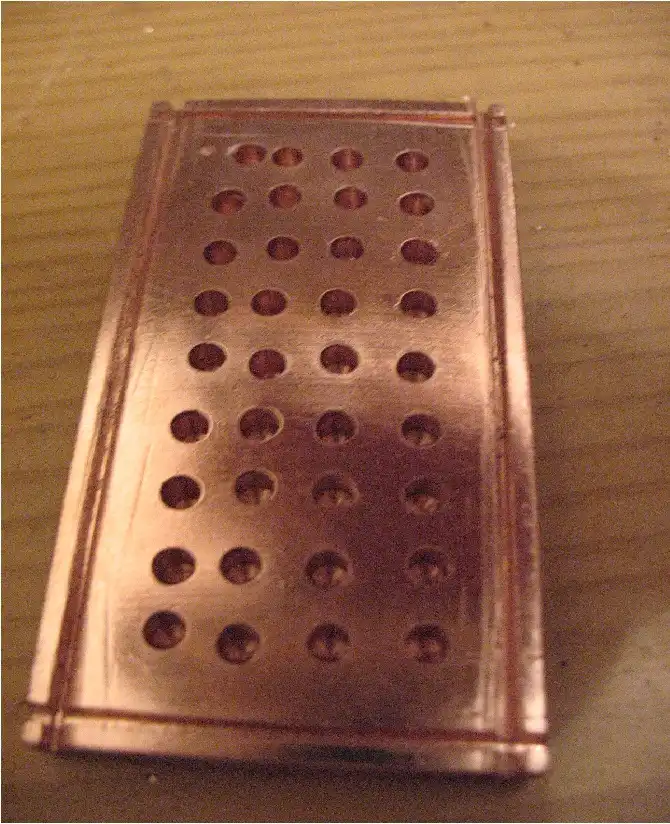

В вырезанном медном основании просверлено множество углублений сверлом на 2.5 мм. В углублениях прорезана резьба мечиком на 3 мм и вкручены медные штырьки изготовленные из медного провода круглым сечением площадью 6 мм2. Это обеспечит хороший теплоотвод от основания водоблока.

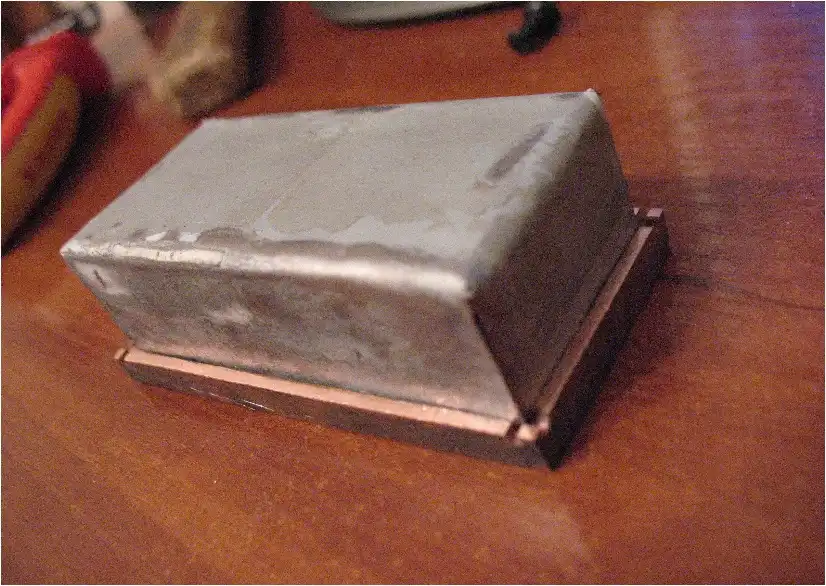

Все стыки промазаны эпоксидной смолой.

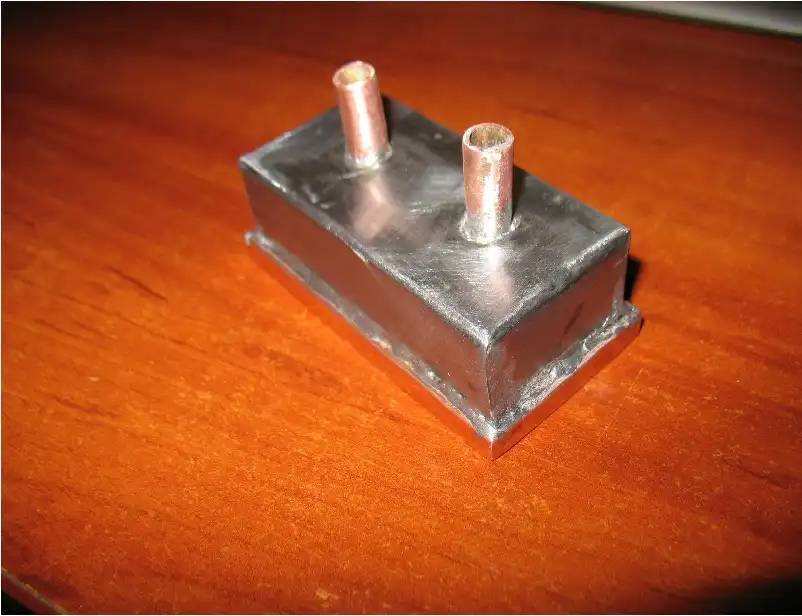

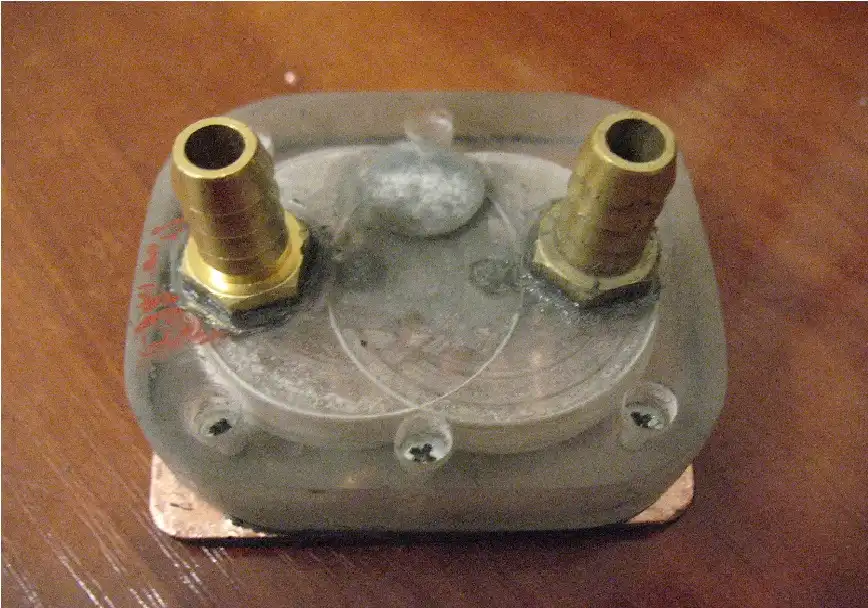

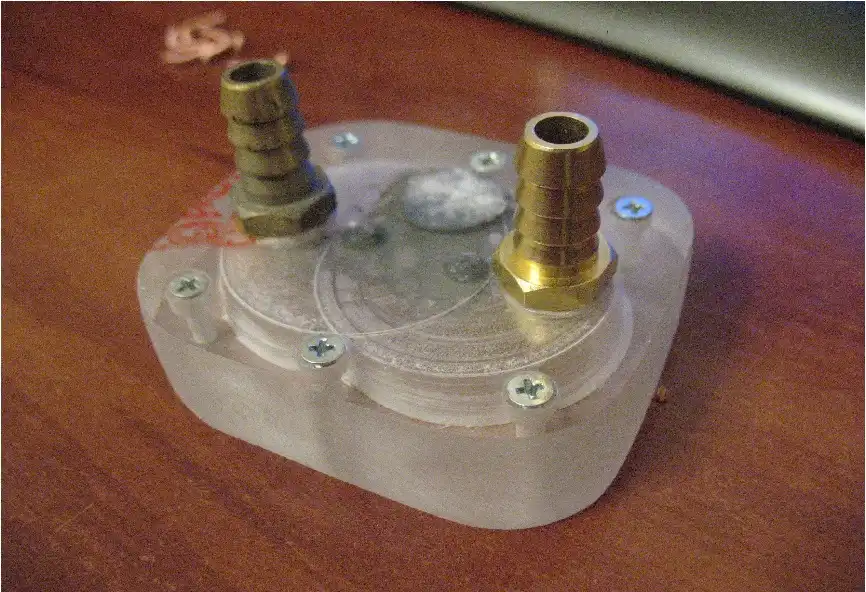

Итоговый вид водоблока.

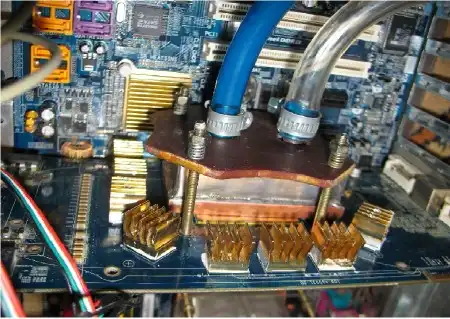

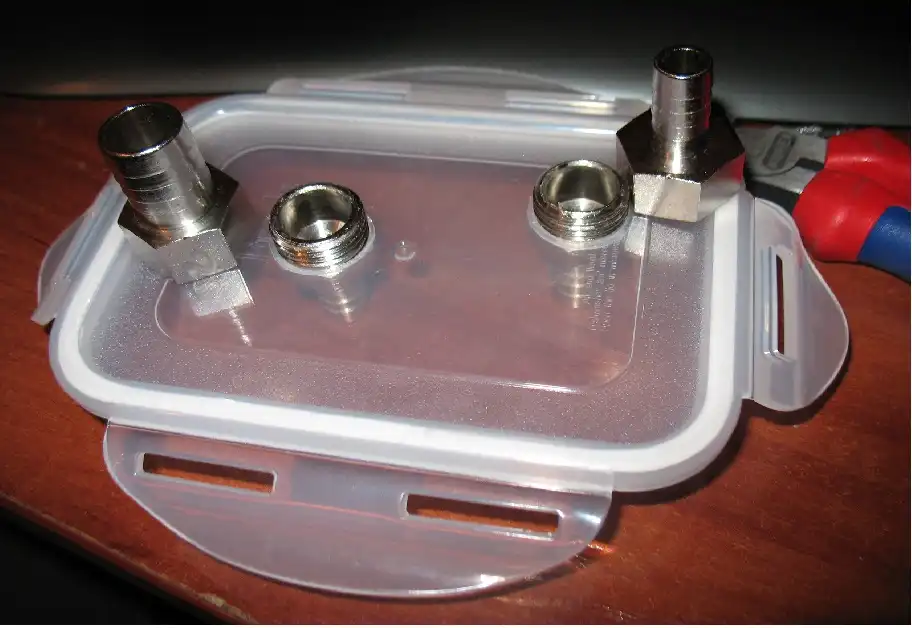

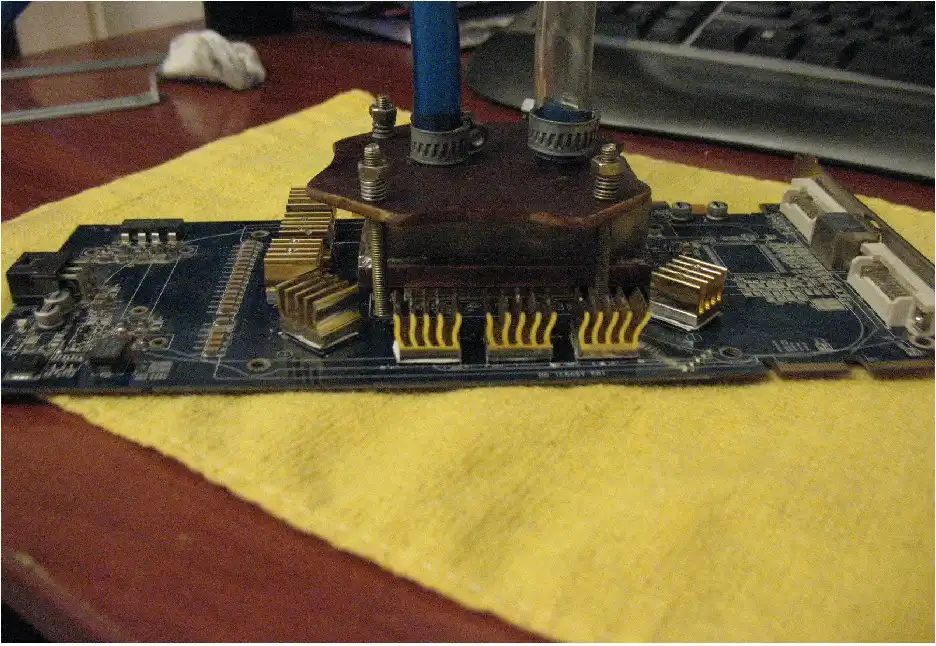

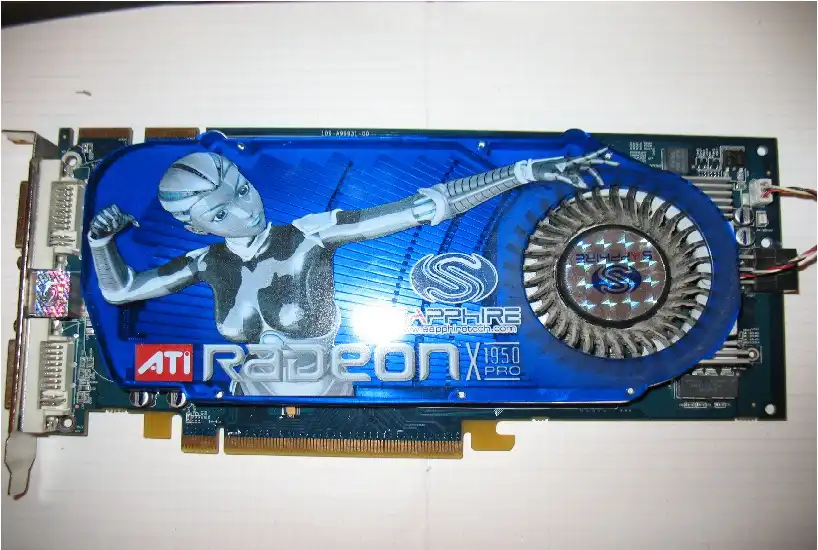

Изготовление водоблока на графический процессор:
Система обеспечения циркуляции и охлаждения жидкости:

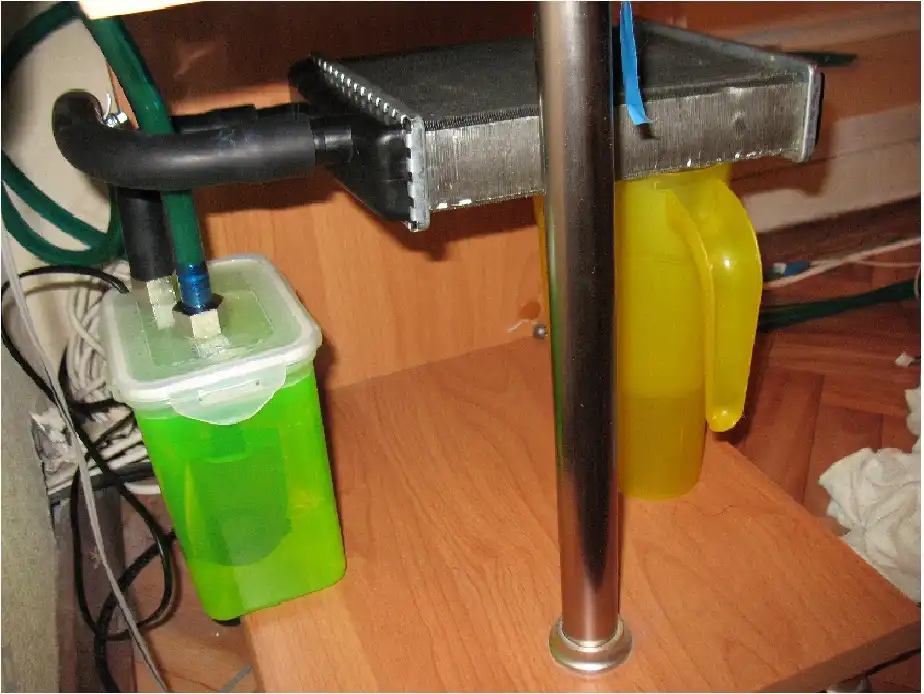

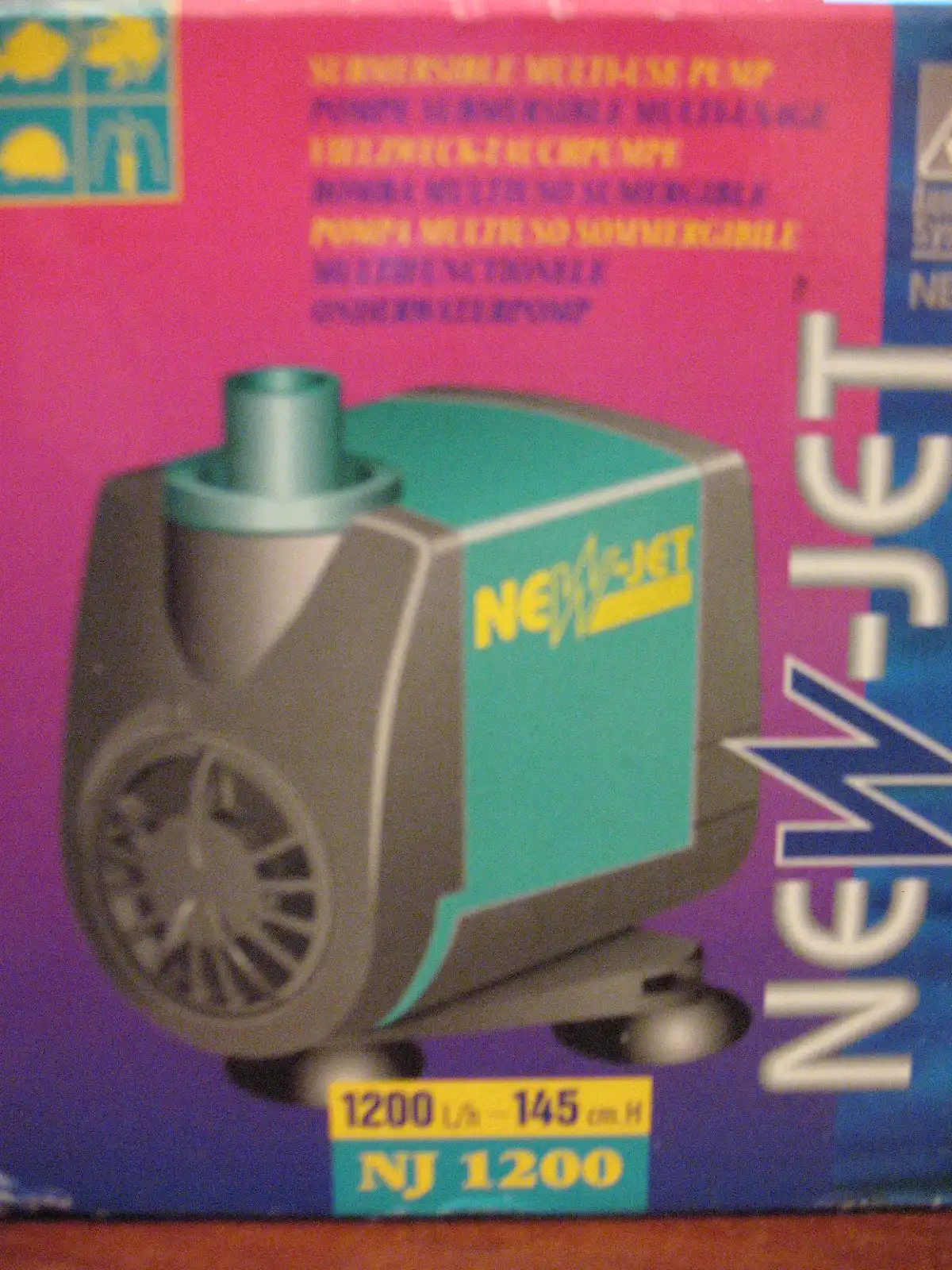

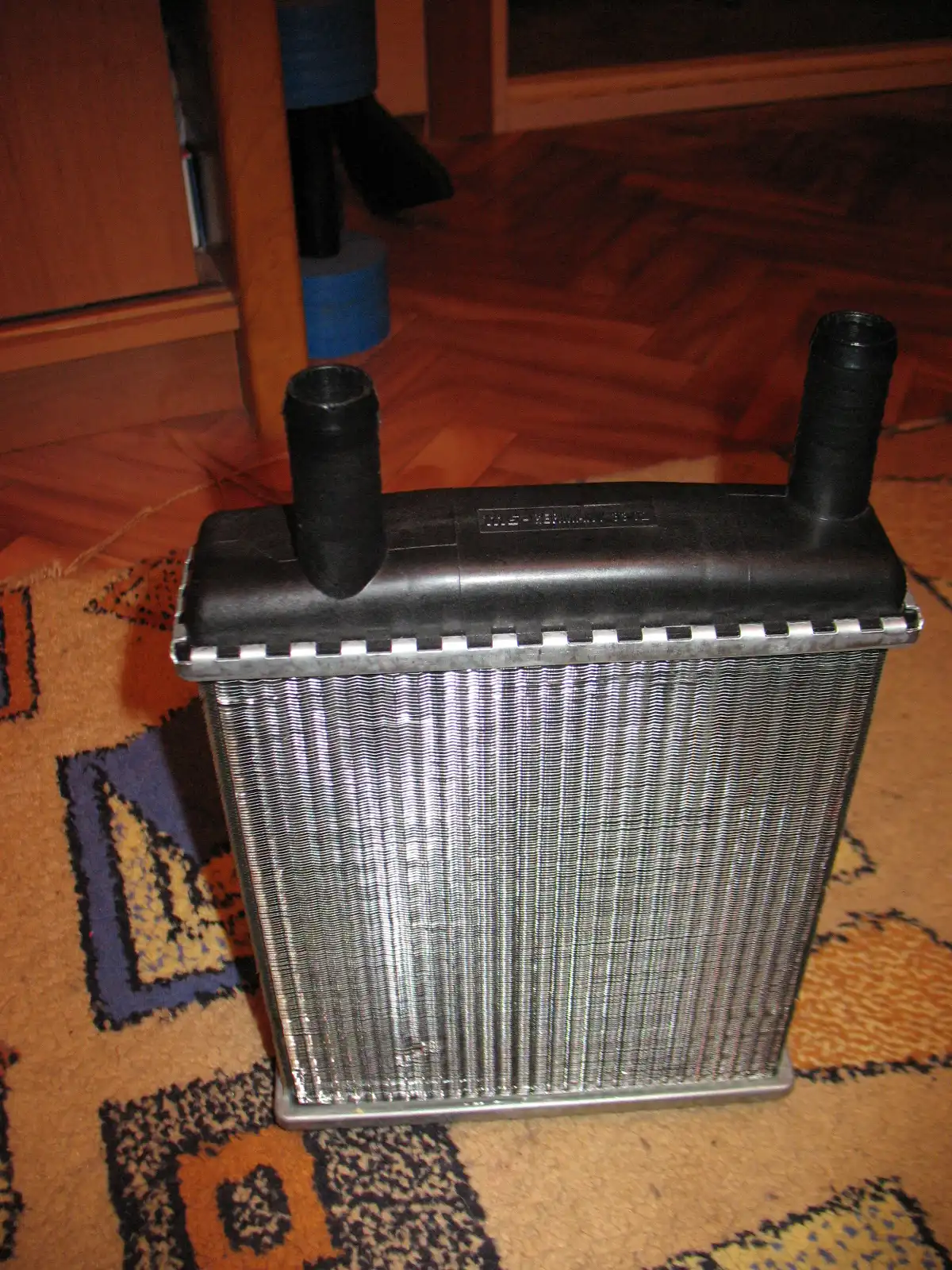

За основу взяты радиатор от печки газели за 500р. и аквариумная помпа 1200 л/ч за 1150р.

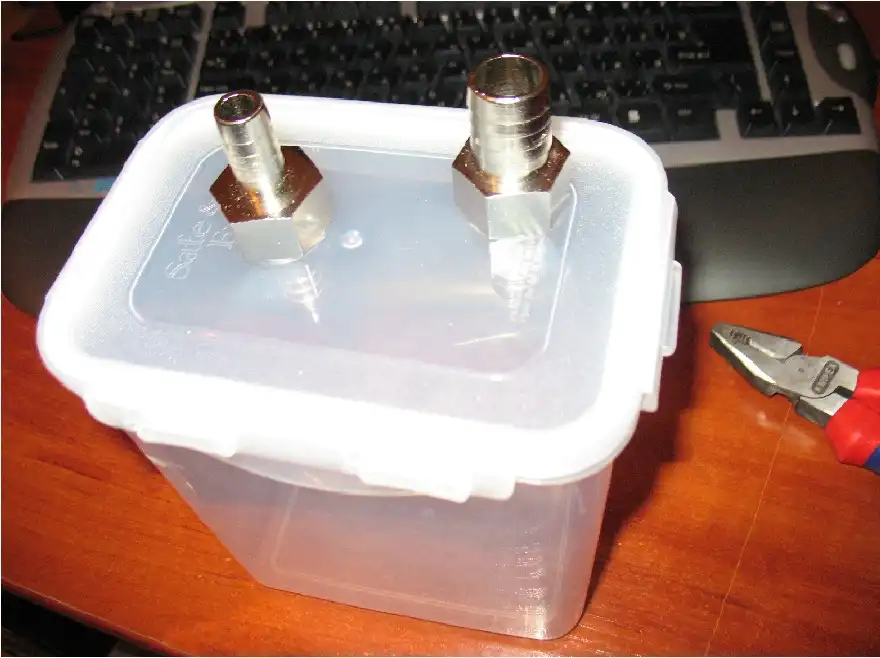

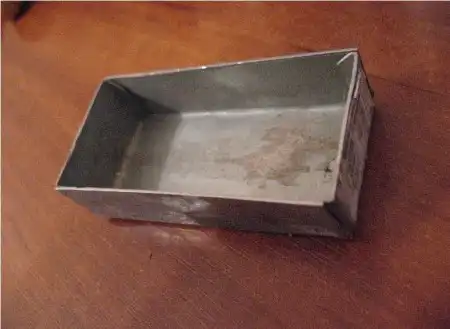

Расширительный бочек.

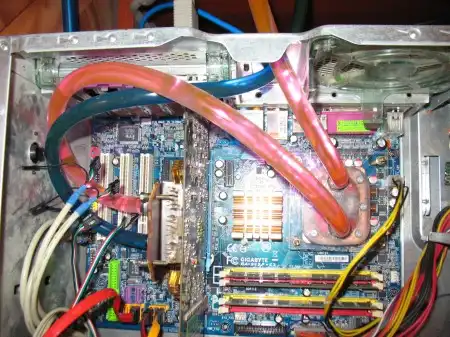

Итоговый вид

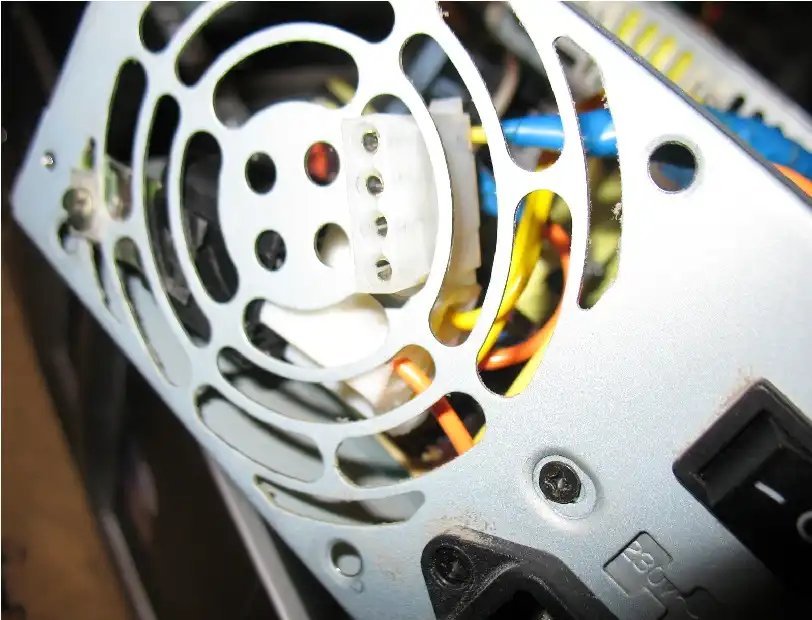

Теперь очень хитрым способом обезшумливаем 450 "ватный" блок питания тупо откусив вентилятор.
Оставив его без корпуса обеспечим необходимое и достаточное естественное охлаждение его транзисторов.(Работает так уже 4-й месяц, пока не сгорел и не собирается)
Оставив его без корпуса обеспечим необходимое и достаточное естественное охлаждение его транзисторов.(Работает так уже 4-й месяц, пока не сгорел и не собирается)
Немного автоматики для синхронного запуска помпы и компьютера:

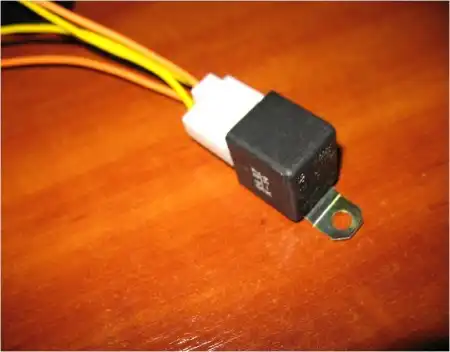

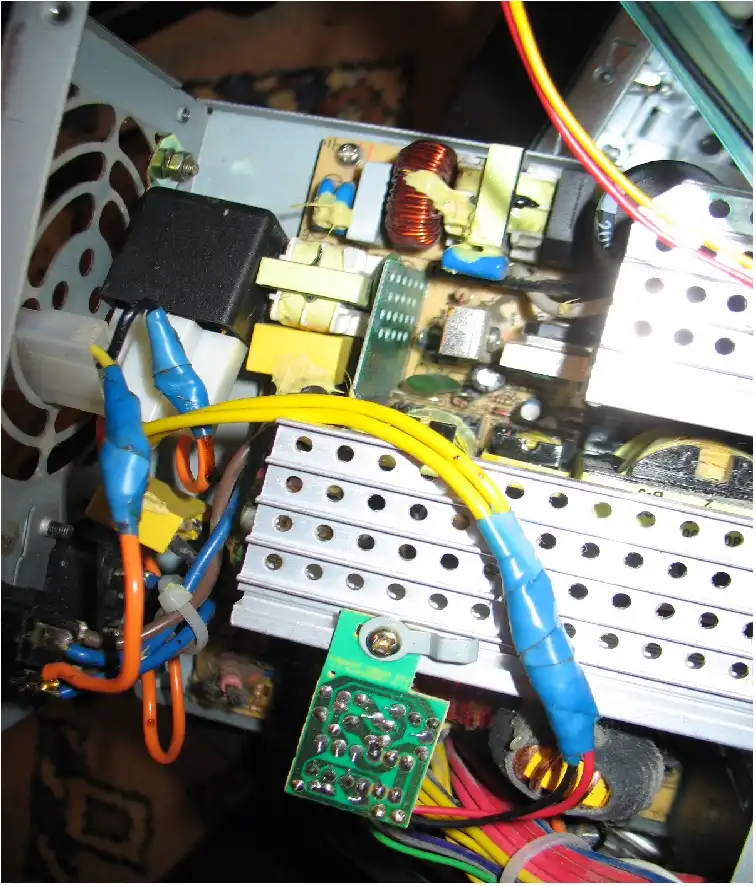

Автомобильное реле на 12 В подключаем обмоткой к +12 В и -12 В выходам от того же откусанного вентилятора. На коммутируемые контакты садим 220 В от сети и провода от помпы. Теперь при нажатии кнопки "POWER" циркуляция жидкости запускается вместе с компьютером.
Снятие температур Everestом при работе 3D Mark 2006

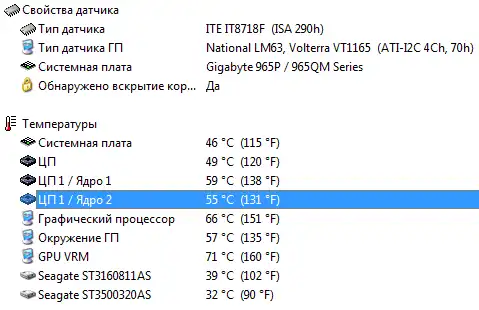

Показания датчиков температуры при воздушном охлаждении
]

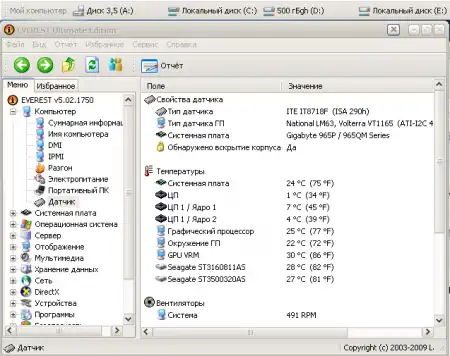

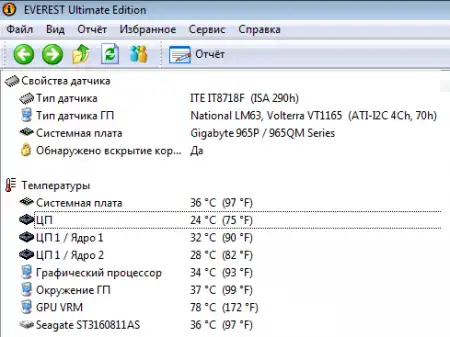

Показания датчиков температуры при водяном охлаждении
Для смеха ради вынес радиатор на балкон при температуре воздуха за окном в 35 градусов ниже нуля. (без водоблока на видео карте)
